网分仪使用说明与校准过程
安捷伦网络分析仪使用教程
A
N*LO +/- IF
B 输出信号
反射
RF 输入信号
A R
:被测件输入端反射特性
传输
B R
:被测件正向传输特性
信号源
提供被测件激励信号 具备频率和功率扫描功能 合成源实现
频率合成源
源功率控制部分=
ALC: 小范围功率调整,功率扫描
+
衰减器: 大范围功率调整
端口稳定点频输出:
span=0Hz, max sweep time
Range1 Range2 Range3 ….
源功率控制
ALC
源
ALC Driver
ALC 检测 ALC = 自动电平控制 (automatic level control)
衰减器
信号分离装置
50 W
6 dB
功分器
50 W
6 dB
提供参考信号
宽频率覆盖
Main signal
Coupled signal
Time
输入信号
Frequency
Time
输出信号
Frequency page 17
器件的功率动态范围:
输入1dB压缩点
CH1 S21 1og MAG 1 dB/ REF 32 dB C2
30.991 dB 12.3 dBm
0 1dB
1 dB compression point: 输入功率增加导致器件增益下降1dB 相对测试
器件相频特性
网络分析仪相位补偿 <Electrical delay >
器件相位非线性
+
=
Phase 45o /Div
o
Phase 1 /Div
网络分析仪基本操作介绍
网络分析仪基本操作介绍一、概述随着信息技术的飞速发展,网络已成为现代生活和工作中不可或缺的一部分。
为了更好地分析和优化网络性能,网络分析仪作为一种重要的测试工具被广泛应用。
网络分析仪基本操作介绍对于使用者来说至关重要,本文将详细介绍网络分析仪的基本操作,帮助读者更好地理解和使用这一强大的工具。
网络分析仪主要用于测量网络中的各项参数,如信号的频率响应、失真度、噪声系数等,以评估网络性能。
通过掌握网络分析仪的基本操作,使用者可以准确地分析网络中的各种问题,并找到相应的解决方案。
本文旨在让读者了解网络分析仪的基本功能、操作方法和使用注意事项,以便在实际应用中能够准确、高效地使用网络分析仪。
1. 介绍网络分析仪的重要性和应用领域随着互联网技术的飞速发展和信息通信技术的日益成熟,网络已经成为了我们日常生活与工作中不可或缺的重要部分。
为了确保网络的稳定、高效和安全运行,网络分析仪成为了必不可少的重要工具。
因此本文将为大家介绍网络分析仪的基本操作,本文将重点阐述的第一部分,是关于网络分析仪的重要性和应用领域。
在当今信息化社会,网络已经渗透到各行各业和千家万户的日常生活中。
无论是企业级的复杂网络系统,还是家庭用户的日常网络连接,网络的性能优化和故障排查成为了保证业务连续性和生活质量的关键环节。
网络分析仪在这一点上发挥着至关重要的作用,它可以对网络信号进行捕捉、分析和可视化处理,帮助工程师和IT专家迅速定位网络问题,提供准确的数据分析和解决方案。
因此网络分析仪是维护网络正常运行、提升网络性能的关键工具。
网络分析仪的应用领域非常广泛,几乎涵盖了所有涉及网络通信的领域。
以下列举几个主要应用领域:通信行业:在网络规划、部署和维护阶段,网络分析仪用于测试和优化无线和有线通信网络。
通过对信号质量的精确分析,确保通信的稳定和高效。
网络安全领域:网络分析仪通过深度分析网络流量和行为模式,有助于发现潜在的安全威胁,帮助防御各种网络安全攻击。
网络分析仪使用说明书
5.1 按键区域123 645 78软选择(可根据自己Loss compen:损耗修正设定菜单;Sensor A setting:设定通道A的功率传感器校准系数;Sensor B setting:设定通道B的功率传感器校准系数;Return:返回。
11.8 Calibration(校准设定)Start:设置频段的起始位置;Stop:设置频段的终止位置;Center:设置频段的中心位置;Spen:设置频段范围。
11.10 Sweep setup(扫描设置)Power:打开激励信号输出设置菜单;Power:设置网络分析仪内部信号源的输出功率电平;Power renges:选择功率电平范围;Auto ranges:将功率电平范围设置为自动选择;Port couple:是否在现有电平上打开端口耦合;Port power:当端口耦合关闭时设置端口功率;CW freq:设置功率扫描的固定频率;Rf out:是否打开激励源的输出开关;Return:返回。
Sweep time:设置端口扫描时间;Sweep delay:设置端口扫描延时;Sweep mode:选择扫描模式Std stepped:略;Std swept:略;Fast stepped:略;Fast swept:略;Points:设置每次扫描时的扫描点数;Marker→ref maker:将当前被缴活的Marker点设为参考Marker点;Ref marker mode:设置为参考标记模式;Return:返回。
11.13 Marker search(标记搜索)Max:将Marker点移动到当前轨迹上的最大点;Min:将Marker点移动到当前轨迹上的最小点;Peak:峰值功能;Search peak:寻找顶峰;Search left:在左侧寻找顶峰;Search rifht:在右侧寻找顶峰;Peak excursion:设置顶峰偏移;Peak polarity:极性设置;Positive:正极性;Negative:负极性;Both:双极性;Cancel:取消;Return:返回。
矢量网络分析仪使用教程
矢量网络分析仪使用教程矢量网络分析仪(Vector Network Analyzer,简称VNA)是一种用于测量和分析电磁器件和电路的工具。
它可以通过模拟和数字信号处理技术,对电压和电流的振幅、相位以及其它参数进行精确测量。
本教程将介绍如何正确使用矢量网络分析仪进行测试和分析。
1. 连接仪器:首先,将矢量网络分析仪的射频输出端口与待测设备连接。
确保连接的线缆和连接头无损坏,并保持良好接触。
接下来,将矢量网络分析仪的射频输入端口与信号源连接,用以提供测试信号。
同样,确保连接线缆无损坏,保持良好接触。
2. 设置测试参数:通过矢量网络分析仪的操作界面,设置测试参数。
通常包括频率范围、功率级别、带宽等。
根据测试的需求,选择适当的参数设置。
3. 校准:在进行任何测试之前,必须进行校准。
校准过程旨在消除测试系统中的误差,确保测量结果的准确性。
常见的校准方法包括开路校准、短路校准和负载校准。
根据厂家提供的说明书,按照指示进行校准操作。
4. 进行测量:校准完成后,可以开始进行测量。
根据需要选择所需的测量参数,如S参数、功率、相位等。
通过修改测试参数,可以获取更详细的信息。
5. 分析数据:测量完成后,可以对数据进行分析。
矢量网络分析仪通常提供丰富的数据分析和显示功能。
可以通过画图、计算和查看不同参数的数值等方式,深入了解被测设备的性能特征。
6. 导出结果:最后,将测量结果导出到计算机或其他设备中。
矢量网络分析仪通常提供多种数据导出格式,如CSV、TXT 等。
选择合适的格式,并保存数据。
以上是使用矢量网络分析仪的基本步骤。
根据具体的应用场景和要求,可能还需要进行更复杂的操作和分析。
因此,在实际使用中,建议参考矢量网络分析仪的用户手册和厂家提供的技术支持,以获得更详细的指导和帮助。
矢量网络分析仪使用方法
Confidential
2:选择Calibration
Vanchip Confidential
Confidential
3:选择两端口校准
Vanchip Confidential
Confidential
4:先做Reflection校准
Vanchip Confidential
Confidential
依次做好以上六步校 准后Return
Vanchip Confidential
Confidential
5:接着做 Transmission校准
Vanchip Confidential
Confidential
1-2端口直通校准
12
先把1和2端口通过 双阴SMA头连接上。
再在面板上按对应 Port1-2 Thru键执行校 准动作
Vanchip Confidential
Confidential
校准状态储存SAVE和Recall
按Save键,存储校准好的 状态。便于以后调用。
按Recall键,调用之前存 储好的校准状态。
Vanchip Confidential
Confidential
储存为自建文件---可长期使用
存储为自建文件名
第一步:校准仪器(包括固定线缆)
Vanchip Confidential
Confidential
矢网的手动配件(校准件型号)
校准件型号
Open Short Load Thru
Vanchip Confidential
Confidential
矢网的配件(线缆)
线缆为HUBBER+SUHNNER品牌
Confidential
网络分析仪使用说明书

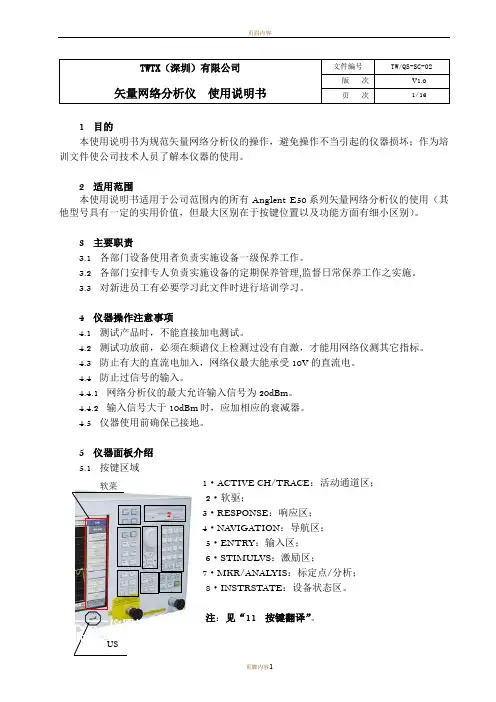

TWTX (深圳)有限公司矢量网络分析仪 使用说明书文件编号 TW/QS-SC-02版 次 V1.0 页 次1/161 目的本使用说明书为规范矢量网络分析仪的操作,避免操作不当引起的仪器损坏;作为培训文件使公司技术人员了解本仪器的使用。
2 适用范围本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用(其他型号具有一定的实用价值,但最大区别在于按键位置以及功能方面有细小区别)。
3 主要职责3.1 各部门设备使用者负责实施设备一级保养工作。
3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。
3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项4.1 测试产品时,不能直接加电测试。
4.2 测试功放前,必须在频谱仪上检测过没有自激,才能用网络仪测其它指标。
4.3 防止有大的直流电加入,网络仪最大能承受10V 的直流电。
4.4 防止过信号的输入。
4.4.1 网络分析仪的最大允许输入信号为20dBm 。
4.4.2 输入信号大于10dBm 时,应加相应的衰减器。
4.5 仪器使用前确保已接地。
5 仪器面板介绍 5.1 按键区域 1·ACTIVE CH/TRACE :活动通道区; 2·软驱; 3·RESPONSE :响应区; 4·NAVIGATION :导航区;5·ENTRY :输入区; 6·STIMULVS :激励区;7·MKR/ANALYIS :标定点/分析;8·INSTRSTATE :设备状态区。
注:见“11 按键翻译”。
1 2 36 45 78软菜USTWTX(深圳)有限公司矢量网络分析仪使用说明书文件编号TW/QS-SC-02版次V1.0页次2/165.212345Tr 1S11SWR1.000/Ref 1.0000Tr 2S21Logmag10dB/Ref0.00dBTr 3S22SWR1.000/Ref 1.00001.表示通道编号;2.表示通道类型;3.表示通道的格式;4.表示通道在显示屏上每格所表示的数值;5.表示通道在显示屏上参考线所在的格子数值。
网络分析仪的使用以及天线匹配
仪器的参数设定
Bosma For fidential 5.选择Continue,打开Open对话 on 框,依次对应校准键的Open, C Short,Match端口。
仪器的参数设定
6.每次校准完每个端口后,选择 Continue,直至校准完成。
Bosma For
Confidential
仪器的参数设定
准值,如50Ω、75Ω、100Ω等。于是我们可以定义
For 归一化的负载阻抗: al 据此,将反射系数的公式重新写为: identi 为了建立圆图,方程重新整理以符合标准几何图形的形 Conf 式(如圆或射线),如下:Leabharlann Smith Chart原理
Bosma 解方程得到两个独立的关系式,如下: For
Analyzer,这款仪器是频谱网分二合一的仪器,比较
For 容易携带,适合工程人员使用。 Confidential
2.网络分析仪的校准以及使用
Bosma • 校准以及测试环境 For 右图把校准C键o连nf接i上dCeanbtlie,al如
仪器的参数设定
1.选择FREQ,设置起始频
Bosma
段为1.5GHZ与3.5GHZ. 2.选择MARKER,分别增
Bosma
r 计算机仿真: 由于这类软件是为不同功能设计的而不只是用 Fo 于阻抗匹配,所以使用起来比较复杂。设计者必须熟悉用正

l 确的格式输入众多的数据,对设计者要求较高。 a 手工计算: 这是一种极其繁琐的方法,因为需要用到较长(“ ti 几公里”)的计算公式、并且被处理的数据多为复数。 en 经验: 只有在RF领域工作过多年的人才能使用这种方法。 d 总之,它只适合于资深的专家。 Confi 史密斯圆图:形象,简单,直观化,易上手,适合初学者。
在线监测分析仪校准规范汇总
在线监测分析仪校准规范汇总1.校准对象和频率2.校准程序校准程序是指校准的具体步骤和方法。
一般来说,校准程序包含以下几个步骤:a.准备工作:确定校准设备和标准,检查设备的完好性和操作条件,确保校准环境符合要求。
b.校准标准的选择:选择合适的标准物质或校准装置进行校准。
c.校准过程:按照设备的操作说明书,使用标准物质或校准装置对设备进行校准,并记录校准结果。
d.数据处理:对校准结果进行分析和处理,计算出校准曲线或修正系数。
e.校准结果确认:校准后,对设备进行验证,确保校准结果符合要求。
3.校准标准和装置的管理与维护4.校准记录和报告在线监测分析仪的校准记录应当详细而准确地记录校准过程和结果。
校准记录应包括校准日期、校准人员、校准设备和标准物质、校准操作和数据,以及校准结果等。
校准报告应当概述校准的目的和方法,并详细说明校准过程和结果,以及对测量结果的影响和修正等。
5.校准的追溯与风险控制6.校准周期的监控和调整在线监测分析仪的校准周期应进行定期监控和调整。
根据校准的经验和数据分析,结合设备的稳定性和变化情况,对校准周期进行调整。
同时,当设备发生重大维修、更换部件、使用环境变化等情况时,也应及时调整校准周期。
以上是在线监测分析仪校准规范的主要内容。
校准规范的制定和实施可以帮助保证在线监测分析仪的测量结果的准确性和可靠性,提高设备的稳定性和可维护性,减少因校准不当或不及时引起的误差和损失。
因此,在校准规范的指导下,及时进行校准并记录相关信息对于在线监测分析仪的运行和管理至关重要。
网络分析仪的校准方法
网络分析仪的校准方法网络分析仪(Network Analyzer)是一种用于测量和分析电路、设备或系统中信号传输和传输特性的仪器。
为了确保测量结果的准确性,网络分析仪需要定期进行校准。
以下是网络分析仪的校准方法及其主要步骤。
1. 校准需求分析在进行校准之前,需要明确校准的目的和要求。
根据测量对象和应用要求,确定准确度、频率范围、阻抗范围等校准参数。
2. 校准器件准备校准前需要准备标准校准器件,如标准电阻、标准电容、标准电感等。
这些标准器件需要具有高精度和稳定性。
3. 平面校准网络分析仪的平面校准是指对测试仪器的各个通道进行校准,包括接收通道和发射通道。
平面校准分为开路校准、短路校准和负载校准三个步骤。
- 开路校准:将校准器件中的信号引线断开,将通道连接到开路校准器件上,并进行校准,以消除通道中的开路时的反射。
校准过程中会通过测量仪器记录反射系数和相位信息。
- 短路校准:将校准器件中的信号引线短接在一起,将通道连接到短路校准器件上,并进行校准,以消除通道中的短路时的反射。
- 负载校准:将校准器件中的信号引线连接到标准负载上,将通道连接到负载校准器件上,并进行校准,以消除通道中的负载时的反射。
完成平面校准后,网络分析仪的通道会自动消除对应的开路、短路和负载时的反射影响,从而提高测量结果的准确性。
4. 扩展校准平面校准只能消除通道内的反射影响,而不考虑传输线路的传输特性。
为了更准确地反映被测设备或系统的性能,需要进行扩展校准。
扩展校准包括传输校准和参考平面校准。
- 传输校准:通过直接连接参考平面并扫描自由空间校准进行传输校准,以校准仪器的传输损耗和延迟。
在传输校准中,参考平面位于校准设备与被测设备之间。
- 参考平面校准:将校准器件的参考平面与校准设备的参考平面连接,并进行校准,从而消除校准设备参考平面的反射影响。
5. 频率响应校准频率响应校准是指校准仪器的输入和输出之间的功率响应,可以通过将信号引线连接到标准电阻、标准电容和标准电感等设备上进行校准。
如何使用网络分析仪(二)基本使用-- 单端口校准 ,以2.4G天线测试为例
如何使用网络分析仪(二)德力网络分析仪NA7682ANA7682A矢量网络分析仪吸取了前几代和国内外各款网络分析仪应用的经验,结合了最新国际仪器发展的技术和态势,是Deviser德力仪器最新推出的第四代矢量网络分析仪,作为国内主流的网络分析仪,下面介绍网络分析仪的使用技巧如下。
频率范围从100kHz到8.5GHz频段,为无线通信、广播电视、汽车电子、半导体和医疗器件等行业射频器件、组件的研发和生产的应用提供了高效、灵活的测试手段,进入了民品、工业、科研教育和军工等领域。
其主要的特点是与主流网络分析仪是德的E507X系列指标和指令上做到兼容,在客户使用的性价比上非常优秀的选择。
在射频器件、基站天线、手机天线、GPS天线等、通信系统模块分析等领域成功的测试经验使越来越多的客户开始使用这款网络分析仪,在低频、800/900M、1800/1900M、2100M、5G/5.8G等的产品频率应用领域内广泛使用。
深圳市良源通科技有限公司专业服务与销售射频与通信仪表多年,是德力仪器国内最重要的合作伙伴和一级代理商,结合自己多年的技术积累和客户应用的配合测试,得到丰富经验。
在仪器的售前与售后服务上面具有自己的优势。
提供大量仪器试用和应用方案的设计,给客户在设备开发、产品研制和批量生产上都提供方便和最有优势的选择。
可以搜索访问良源通科技公司官网参看相关资料,随时为您服务。
产品特点:1、12.1英寸1280*800TFT触摸屏2、频率覆盖范围:100kHz至8.5GHz3、阻抗:50Ω4、动态范围:>125dB(比E5071C宽7-12dB)5、极低的迹线噪声:<0.005dBrms(在3kHz IFBW)6、快速的测量速度:80usec/点7、分析与误差修正与校准功能8、通过USB、LAN和GPIB接口进行系统互联9、时域分析(选件):时域传输、反射特性分析;距离上的故障定位。
10、数据变换:涉及多种形式的阻抗、导纳变换。
矢量网络分析仪简单操作手册
South Star Technology
区域四:选择栏,上下左右以及确认操作
区域五:
按键说明:a) Marker: Marker点的设定菜单 b) Markersearch: Marker搜查 c) Markerfctn: Marker 光标功能 d) Analysis: 仿真功能
South Star Technology
设定 f) Display显示:显示窗口的设定、测试扫描线
的模拟参照等 g) Avg 平均值、平滑系数的设定 h) CAL:校准菜单
区域三:常用功能操作栏
按键说明:a) Start: 起始频率设定 b) Stop:: 终止频率设定 c) Center: 中心频率的设定 d) Span: 扫描频宽的设定 e) Sweepsetup:扫描设置 f) Trigger: 触发
当前波形:
矢量网络分析仪简单操作
South Star Technology
矢量网络分析仪简单操作 当前与存储波形同时显示。
三、测试其他参数
矢量网络分析仪简单操作
测试有源GPS时候叫 增益
South Star Technology
多窗口显示 1. 按区域二面板的 Display按钮,进入如下 界面:
区域二:常用功能操作栏
按键说明:a) ChannelMax: 通道最大化 b) TraceMax: 轨迹最大化 c) Meas 测量类型:S11S21S12S22 转换调整、 d) Format 格式:LOG、PH、DELAY、SMITH
POLAR 、LINMAG、SWR 、REAL 、IMAG e) Scale 标尺:扫描线、基准、位置、参考线的
激活窗口 然后选择 Continuous 即好
网络分析仪使用说明
网络分析仪使用说明------coqueer上位机软件的参数设置:注意对通信波特率的设置,例如:使用波特率为57600。
网络分析仪设置过程:(这里只说明如何按正确到步骤来测试)按下开关键后,前面板的指示灯应为:Channels下:1号灯亮;Display 下:A号灯亮;outputs下:B上面两个灯亮。
1.按preset键使系统复位,屏幕右侧辅助功能键选yes(F1)。
2.按frequency 键设置测量起始频率,数字键选择频率后,按enter键输入;按span键设置测量截止频率,数字键选择后,按enter键输入。
3.按sweep键设置扫描时间,可设10s或30s,enter键输入。
4.按output键设置阻抗,设置power使其与当前测量系统的增益相一致。
例如如果增益为45db,则可设power为-47dbm,如此类推,enter键输入。
5.选择output B(默认时即为outputB),按F6键,屏幕右侧选择INPUT IMBP(按F4),屏幕下侧出现蓝色框input impedance,第一项impedance选第二个选项,即1M欧姆(默认即为1M欧姆,按enter键确认即可)。
设置具体数字根据实际情况而定。
6.按F6键退出设置。
现在进行校准:1.将探头的输入(inputs TA)输出(outputs B)短接。
2.按cal键,则屏幕右边有显示。
3.按F1键,则可见显示屏幕右边第二栏由default变为measuring后变为created。
4.按f6键,则完成校准,此时可看幅频特性增益值为0db左右。
现在进行系统测量:将输出探头接测量系统到输入,将输入探头接测量系统到输出,此时即可得到系统的幅频特性。
按键marker,调节右侧旋钮或使用旋钮下面方向键,即可以读不通频率处到增益值。
按键format,再按副功能键即可看到相频特性和系统延时曲线。
按键scale,再选auto scale可以自动调整屏幕上曲线的显示范围,使其处于合适的显示界面。
网络分析仪详细操作使用(E5062A)
网络分析仪详细操作使用(E5062A)
7、NAVIGATION按钮区 导航区域的按键和旋钮用于在屏幕菜单、列表或对话框的 选定区域之间导航,或者用于改变数据输入框的数值。当 需要从两到三个目标(屏幕菜单、数据输入区域等)中选 定一个来利用导航区的按钮操作时,首先按下Focus按钮 选定目标,再利用导航区的按钮或者旋钮移动子选项或者 改变数值。 下面的钮进行操作。对于每个操 作表和对话框,请参靠其对应的操作步骤。
网络分析仪详细操作使用(E5062A)
2)Trace Max 用于切换当前激活显示轨迹的正常显示和最大化显示模式。 在正常显示模式下,所有当前激活通道的轨迹显示窗口 (包括激活与未激活)在当前通道屏幕上显示;在最大化 显示模式下,整个当前通道屏幕只显示当前激活的轨迹。 操作者也可以通过双击当前激活通道的窗口区域(不包括 显示框)使其最大化显示。未被显示的非激活轨迹的测量 操作仍然在继续执行。
网络分析仪详细操作使用(E5062A)
10、MKR/ANALYSIS按钮区 该区域按钮通过使用标记来分析测量结果。 1)Marker
按下该按钮,通过标记菜单可控制标记的开启/关闭,通过 输入激励值可改变标记的位置,最多可在每条显示轨迹上 设置10个标记。 2)Marker Search 按下该按钮,通过标记搜索菜单可将标记移动到显示轨迹 特殊的点上(最大、最小、峰值或指定目标值点),也可 扫出带宽参数(最高到6位)并显示。 3)Marker Fctn 按下该按钮,通过标记功能菜单可设置标记的扫描范围和 1个通道标记的耦合开/关,还可显示轨迹的统计信息。
网络分析仪详细操作使用(E5062A)
9、INSTR STATE按钮区 该区域的按钮用于宏功能、存储和调出功能、控制/ 管理功能和恢复初始设置功能。 1)Macro Setup
网络分析仪的使用方法介绍
网络分析仪的使用方法介绍网络分析仪使用说明书1 目的本使用说明书为规范矢量网络分析仪的操作,避免操作不当引起的仪器损坏;作为培训文件使公司技术人员了解本仪器的使用。
2 适用范围本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用(其他型号具有一定的实用价值,但最大区别在于按键位置以及功能方面有细小区别)。
3 主要职责3.1 各部门设备使用者负责实施设备一级保养工作。
3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。
3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项4.1 测试产品时,不能直接加电测试。
4.2 测试功放前,必须在频谱仪上检测过没有自激,才能用网络仪测其它指标。
4.3 防止有大的直流电加入,网络仪最大能承受10V的直流电。
4.4 防止过信号的输入。
4.4.1 网络分析仪的最大允许输入信号为20dBm。
4.4.2 输入信号大于10dBm时,应加相应的衰减器。
4.5 仪器使用前确保已接地。
网络分析仪概述网络分析仪是一种功能强大的测试测量的仪器仪表,只要按照流量正确使用和操作,可以达到极高的精度,它通过使用自身的信号源来进行比对和测量其他电子设备、电子元器件、电子零件、网络接头、电缆线等电气特性和性能参数是否符合标准和要求,能精确地测量入射波、反射波、传输波中的幅度和相位信息,通过比值测量法定量描述被测器件的反射和传输特性。
它的应用十分广泛,在很多行业都不可或缺,尤其在测量无线射频(RF)元件和设备的线性特性方面非常有用。
本文主要是针对网络分析仪自身的特点,介绍网络分析仪在使用过程中需要注意的使用步骤、使用要求、基本的校准方式以及如何使用它去执行测试任务等。
网络分析仪在正确使用的前提下,是某些最精确的射频仪器,典型的精度为± 0.1 dB和±0.1度。
它可以进行精确,可重复的RF测量,提供的配置和测量能力像他们应用范围一样广泛。
E5071C网分仪关于TDR与阻抗测试的使用说明
E5071C网分仪关于TDR与阻抗测试的使用说明
设备清单:
1、E5071C 网分阻抗机
2、双阴头3个
3、负载(50Ω)1个
一、正常网分阻抗机测试界面
如开机后没有进入正常的网分阻抗机测试界面,则此时网分阻抗机处于频域测试模式,点击屏幕右边的软按钮随后将进入正常的阻抗测试界面/设置向导界面
双击红色窗口区域,则可进入TDR主测试界面进行测试
二、测试/调整曲线
进入TDR主测试界面后,阻抗曲线如图所示,我们按住鼠标左键拖拉图示画出方框,有“Zoom”菜单显示,点击该Zoom菜单。
点击Zoom按钮后可以看到阻抗曲线如下图:
点击Zoom按钮后可以看到放大后的阻抗曲线:
可以点击“TDR/TDT”进入波形的调整
点击圆形按钮上的左右三角形进行校准面的左右移动
点击圆形按钮上的上下三角形进行阻抗曲线的上下移动
点击圆形按钮上的缩放图标进行阻抗曲线的水平方向(Horizontal)的缩小放大(可以将阻抗曲线调整,使其合
适显示窗口)
点击圆形按钮上的缩放图标进行阻抗曲线的垂直方向(Vertical )的缩小/放大(可以将阻抗曲线更平滑/崎岖地显示,但并不改变真实的阻抗值)
三、显示测试结果
1、显示平均值
2、显示最大/最小值
3、显示每点阻抗值
4、显示平均值
先点击Setup ,再点击Basic Mode按钮
先点击Setup ,再点击Basic Mode按钮
Marker1
Marker 2
Marker1
添加一个。
E5071C网分仪关于TDR与阻抗测试的使用说明
E5071C网分仪关于TDR与阻抗测试的使用说明一、TDR测试(时域反射测试)TDR是一种用于检测导线、线路或器件上的反射信号的技术。
借助TDR功能,E5071C网分仪可以测量和分析信号在测试物件或传输线路上的传播和反射特性。
以下是TDR测试的使用步骤:1.确保E5071C网分仪已正确连接到测试物件或传输线路上,并确认线路接口和连接线的质量良好。
2.打开E5071C网分仪,选择正确的测试频率和测试模式。
通常,在TDR测试中,选择时域扫描模式。
3.设置测试参数。
这包括设置测试延迟(测试的起点),测试时间,以及设置滤波器。
根据具体的测试需求,可以根据测试物件的长度和复杂性来调整这些参数。
4.开始测试。
在E5071C网分仪上点击“开始测试”按钮,网分仪将发送电磁波信号到测试物件或传输线路上,并记录反射信号的幅度和时间信息。
5.分析测试结果。
E5071C网分仪将自动生成时域反射图谱,显示反射信号的强度和时间信息。
通过分析反射信号的特性,可以评估测试物件或线路的质量和性能。
6.执行必要的校准和修正。
在TDR测试中,校准非常重要。
通过校准可以消除测试系统和测试线路带来的误差和不确定性。
校准可以采用开路、短路和负载校准等方法。
文件导出等。
根据具体需求,可以将测试结果导出到计算机进行后续分析和处理。
二、阻抗测试阻抗测试是通过测量电路或器件的输入和输出阻抗来评估其性能和匹配性。
E5071C网分仪可以用于高精度的阻抗测试。
以下是阻抗测试的使用步骤:1.确保E5071C网分仪已正确连接到待测电路或器件上,并确认连接线和接口质量良好。
2.打开E5071C网分仪,选择测试频率和测试模式。
通常,在阻抗测试中,选择频域扫描模式。
3.设置测试参数。
包括测试频率范围、扫描步骤和测试功率等。
4.开始测试。
在E5071C网分仪上点击“开始测试”按钮,网分仪将按照设定的测试参数对待测电路或器件进行扫描。
5.分析测试结果。
E5071C网分仪将自动生成阻抗图谱,显示待测电路或器件的输入和输出阻抗。
网络分析仪测试步骤
网络分析仪测试步骤1.准备工作在进行网络分析仪测试之前,需要做一些准备工作。
首先,确定测试的目标和要测试的网络部分。
检查网络分析仪的状态,确保仪器正常运行。
准备测试所需要的适配器、接头和电缆等配件,并确保它们与被测设备相匹配。
2.连接网络分析仪将网络分析仪与被测设备连接起来。
使用正确的适配器和电缆,确保连接的牢固和可靠。
根据被测设备的类型和通信接口,选择正确的接头和电缆连接。
3.配置网络分析仪打开网络分析仪的电源,确保仪器正常启动。
根据测试的要求和网络的特性,配置分析仪的各项参数。
例如,选择合适的频率范围、带宽和功率级别。
设置测量的时间和数据点数。
配置分析仪的参考面和校准。
4.校准网络分析仪在进行测试之前,需要对网络分析仪进行校准。
校准是一项重要的工作,它可以消除测量误差和提高测试的准确性。
校准包括参考面的校准和插入损耗的校准。
根据仪器的类型,可以选择自动校准或手动校准。
5.进行网络测试在完成校准之后,可以开始进行网络测试了。
根据测试的要求,选择合适的测试模式和指标。
例如,可以测试网络的频率响应、传输损耗、回波损耗、跨导特性等。
对于数字网络,还可以测试位错误率、误码率等性能指标。
6.分析测试结果完成测试后,网络分析仪会生成测试结果和数据。
根据需要,可以对测试结果进行分析和解释。
例如,可以绘制数据曲线、频谱图和功率谱图等。
通过分析测试结果,可以评估网络的性能和质量,找出问题的原因和位置。
7.故障排除如果测试结果不符合预期,或者发现网络故障,需要进行故障排除。
根据测试结果和分析,确定网络故障的原因和范围。
逐步排查和解决问题。
可以使用网络分析仪的其他功能和工具,如追踪功能、事件记录器和故障定位器等。
8.生成报告在完成测试和故障排除之后,可以生成测试报告。
报告应包括测试的目的、方法、结果和结论等内容。
报告可以用于记录和总结测试的过程和结果,也可以用于沟通和交流工作。
网络分析仪是一种复杂的仪器,测试过程需要一定的技术和经验。
矢量网络分析仪使用步骤
矢量网络分析仪使用步骤2014-12-5Vanchip ConfidentialConfidential示例矢量网络分析仪型号示例用的仪器型号是Agilent E5071C ,该 仪器是双端口网分(9K~6.5GHz)。
(下文简称矢量网路分析仪为网分) 使用仪器示范: ¾ 第一步:校准仪器(包括固定线缆部分) ¾ 第二步:校准延长线 ¾ 第三步:待测对象测量 ¾ 第四步:阻抗匹配 附件:用网分仿真端口阻抗匹配Vanchip ConfidentialConfidential双端口矢量网络分析仪的面板Vanchip ConfidentialConfidential矢网的保护矢网的保护:注意最大承受功率 (谨防高功率损坏端口!!!)Vanchip ConfidentialConfidential第一步:校准仪器(包括固定线缆)Vanchip ConfidentialConfidential矢网的手动配件(校准件型号)校准件型号Open Short Load ThruVanchip ConfidentialConfidential矢网的配件(线缆)线缆为HUBBER+SUHNNER品牌这段固定线缆的用途是方便连接到各种待测件Vanchip ConfidentialConfidential保护网分端口----大功率端口须加10dB衰减器2端口衰减器接法:2端口常用于天线口测量,有大功率的可能 (须在校准前接好,校准会对其损耗补偿,不影响测量结果)Vanchip ConfidentialConfidential矢网的复位复位键,校准前使用Vanchip ConfidentialConfidential设Start/Stop频率和Mark频点频率设定键Vanchip ConfidentialConfidentialDisplay 中设Traces 为3Confidential设显示Trace 1为S11(Smith)选择Trace键,如1,2,3Meas选要测量的参数如S11,S21,S22等Mode选参数显示格式如Smith,Log Mag等1端口Confidential设显示Trace 2为S21(Log Mag)Confidential设显示Trace 3为S22(Smith)2端口Confidential校准(按Cal键进入校准界面)Confidential1:选择校准件的型号Confidential2:选择Calibration Confidential3:选择两端口校准ConfidentialConfidential先按提示在1端口拧上Open校准件再在面板上按对应1端口Open键执行校准动作同样方法校准1口的Short/Load状态Confidential1端口Short校准1端口Load校准Vanchip ConfidentialConfidential2端口Open校准先按提示在2端口拧上 Open校准件 再在面板上按对应2端 口Open键执行校准动作 同样方法校准2口的 Short/Load状态Vanchip ConfidentialConfidential2端口Short校准2端口Load校准Vanchip ConfidentialConfidential依次做好以上六步校 准后ReturnVanchip ConfidentialConfidential5:接着做 Transmission校准Vanchip ConfidentialConfidential1-2端口直通校准12先把1和2端口通过 双阴SMA头连接上。
