图 13 [新建]：新建一个文件，如果正在编辑的文件没有保存，将会提示用户进行 保存。 [打开]：打开一个文件，如下图：
图 14 打开文件窗口列出了一体机中所有的刻印文件，选择其中一个，点击[打开] 按钮，文档被打开。 [保存]：将当前文件保存到一体机内部的储存器中，如下图：
ThorX7 支持[流水号][VIN][日期]等编码方式，但有的时候，我们需要在同 一个标记中使用多种编码方式，例如能够包含大量信息的二维码标记，如果其中 又要包含 VIN，又要包含流水号，那么就要使用到[复合编码]功能。
在视图中创建一个[二维]码标记，将在[编码]面板中将其指定为[复合编 码]，如下图：
图 18 b. 字间隔：标记内容中字符与字符间的距离。 3、标记的坐标属性，如下图：
图 19 a．X 坐标、Y 坐标、Z 坐标：这三个参数用于指定标记在刻印区域中的位置。 注意这里的 Z，Z 位置只在启用了 Z 轴升降功能后有效，当您的刻印机具备升降 功能时，Z 将可以设置标记刻印平面的高度。 4、标记的尺寸属性
量图形文件，点击[添加]、[图形]，这时会出现打开文件对话框，如下图：
图 25 选择一个图形文件，然后点击[添加]按钮，视图内就会出现选择的图形，如 下图：
图 26
1、图形标记的属性： a．尺寸：显示图形标记的宽度与高度，以及可以设置宽度与高度。 b．坐标：显示图形标记的坐标位置。X 坐标、Y 坐标、Z 坐标：这三个参
5.禁忌数：规定标记内容里不允许出现的数字。比如一些地域禁忌数字 “4”，那么可以在这里填入“4”，在运算时，标记内容将自动跳过数字“4”。比 如“123”在刻印完成后直接改变为“125”。
注意，无论标记内容的数值如何运算，都不会改变标记内容的字符长度，这 意味着，当流水号“AB9999”增加“1”会变为“AB0000”，而不是“AB10000”。
YCQD气动打标机新版使用说明书
目录一、产品概述1、主要原理2、打标机构成二、主要技术指标三、使用环境要求四、设备安装五、操作规程六、设备维护及保养七、打标机的常见故障维修八、备件、易损件清单附一 YCQD系列打标机电控箱布置图附二电器连接图附三驱动器连线图附四二维台19芯航插接线表附五并口线接线表九、打标软件操作教程1、安装软件2、进入标记软件3、文件菜单4、系统参数5、补充说明一、 产品概述YCQD 系列气动标记机可以在各种零部件、标牌上打印出清晰、规范牢固的标记。
这些被打的工件材料可以是金属、也可是非金属材料。
打标内容可以是任意字符、图形、商标图案等，编辑十分方便灵活。
该打标记机性能稳定可靠，操作维护均很方便，目前广泛应用于我国汽车、冶金、通用机械、石油化工等行业 1、 工作原理：在计算机控制下，打标头通过二维工作台带动在平面内作任意运动，同时针头通过气动系统作高频振动，在工件上打印出清晰标记。
系统工作原理框图如下：打标机控制系统将电脑传送的控制信号传送给气动或激光执行系统，打标机控制系统将电脑传送的控制信号传送给步进电机或伺服电机电脑将编辑的打标文件生成数字信号传送给打标机可利用WINDOWS 软件技术将常用软件生成的文件通过电脑和各种计算机外设传送给打标机可以利用WINDOWS 软件技术将网络数据传送给打标机在打标机配带的电脑上使用专用的软件编排需要在零件上标示的图形和文字符号钢针在工件表面按预定轨迹加工刻划形成图形和字符2、打标机构成：基本配置由计算机、显示器、控制箱、打标机主机组成。
2、1主机：主机包括二维、Z轴、打标头、空气调压过滤器。
A、二维是步进驱动的X、Y运动机构，在电脑和控制器的控制下按字符和图形的轨迹运动；b、Z轴是手动升降机构，用于调整针头和工件的距离（便携式无Z轴）；c、打标头是针头振动机构，包括钢针、弹簧、密封圈；d、空气调压过滤器用于供应使钢针振动的气压，并可调整钢针的冲击力。
2、2控制箱前面板示意图：说明：a、三个开关（X+/X-开关、Y+/Y-开关、出针/停开关）只能在手动/自动切换开关切换至手动状态时起作用；手动状态用于测试系统是否正常；b、X+/X-开关控制打标头在X轴两个方向运动；c、Y+/Y-开关控制打标头在Y轴两个方向运动；d、出针/停开关手动控制针振动。
工业气动打标机使用说明
工业气动打标机使用说明 第一章 引言第二章 安装2.1标准配置2.2安装2.3气压调节2.4打印针选择2.5计算机硬件配置说明第三章 系统说明3.1、系统简介3.2、系统的构成3.3、系统的软件组成：3.4、主要技术性能及参数3.5、设备的安装调试第四章软件说明第五章 故障检测与其它第一章 引言气动标记打印机的工作原理是:操作人员按一定的规则将需打印的字符和图形输入计算机,计算机控制打印针按字符,图形的轨迹移动,同时压缩空气使打印针以每秒300次的频率往复运动,从而在工件上打出由连续点阵构成的字符和图形.根据这一原理,有以下几点结论:A.打印深度和工件材质,打印针离工件表面的距离,气压,打印速度有关.一般而言,材料越软,打印越深;打印针离工件表面越近(大于最小距离),打印越深;气压越高,打印越深;打印速度越慢,打印越深.B.打印线条宽度和针尖形状有关.打印针越尖,打印线条越窄.C.打印线条的连续性舆打印速度有关.打印越快,构成线条的连续性越差.注意:A.本机使用220V,50HZ,+/-5%交流电;0.4-0.6MPa压缩空气.不符合此要求的电,气源将损坏机器.B.在拆装本机任何连接线,部件之前,必须关闭所有电源和气源,否则将损坏机器.C.打印机X-Y平台上的导轨每周必须清洁并加普通机油一次,传动齿形皮带上不能沾染油污.D.打印机是精密数控设备,任何不遵循操作指南的操作都有可能损坏机器.操作人员必需熟读本说明书后才能上机操作.第二章 安装2．1标准配置一台标记打印机由下列所示部件组成:主件----计算机控制器打印机附件----调节支架打印针气压调节阀16芯电缆3芯电源线25芯数据线6mm气管2.2安装A.用螺丝连接打印机和调节支架B.用6mm气管连接气压调节阀和打印机C.用19芯电缆连接打印机和控制器D.用3芯电源线连接控制器和电源E.用25芯数据线连接控制器和计算机F.用气管(用户提供)连接气压调节阀和气源G.将打印针连接在打印机上必须垂直放置.打印机不但可以安装在调节支架上进行打印,也可以安装在其它加工机械上进行打印.同样,打印针不但可以朝下打印,也可以朝空间360度任意方向进行打印,这使用户可以很方便地将其用于自动化生产线，也使得打印工件侧面和不易翻转的较重物体的底部变得容易起来。

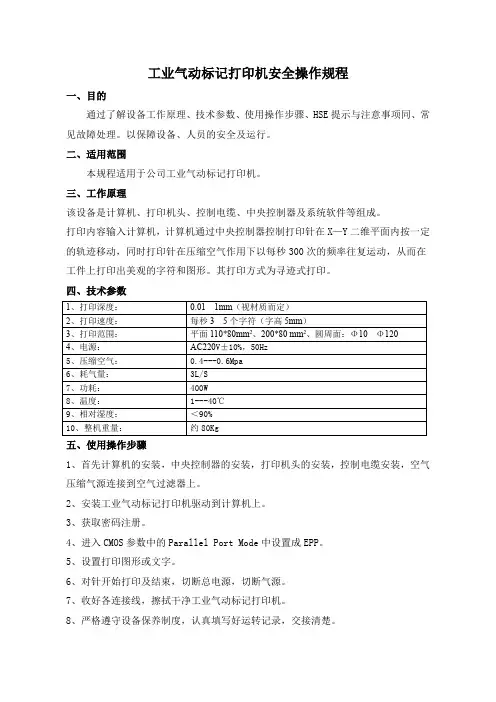

安全操作规程-工业气动标记打印机
工业气动标记打印机安全操作规程
一、目的
通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。
以保障设备、人员的安全及运行。
二、适用范围
本规程适用于公司工业气动标记打印机。
三、工作原理
该设备是计算机、打印机头、控制电缆、中央控制器及系统软件等组成。
打印内容输入计算机，计算机通过中央控制器控制打印针在X—Y二维平面内按一定的轨迹移动，同时打印针在压缩空气作用下以每秒300次的频率往复运动，从而在工件上打印出美观的字符和图形。
其打印方式为寻迹式打印。
四、技术参数
五、使用操作步骤
1、首先计算机的安装，中央控制器的安装，打印机头的安装，控制电缆安装，空气压缩气源连接到空气过滤器上。
2、安装工业气动标记打印机驱动到计算机上。
3、获取密码注册。
4、进入CMOS参数中的Parallel Port Mode中设置成EPP。
5、设置打印图形或文字。
6、对针开始打印及结束，切断总电源，切断气源。
7、收好各连接线，擦拭干净工业气动标记打印机。
8、严格遵守设备保养制度，认真填写好运转记录，交接清楚。
六、HSE提示，注意事项
1、请勿触摸带电部位。
2、工作场所严禁吸烟。
七、常见故障处理。
宁波中灿气动打标机说明书
工业气动标记打印机使用操作说明宁波市江东中灿机电设备有限公司目录第一章简介------------------------------------------------------------------------------------2 §1 产品简介------------------------------------------------------------------------------2 §2 系统构成------------------------------------------------------------------------------2 §3 产品性能及技术参数---------------------------------------------------------------3 第二章设备安装------------------------------------------------------------------------------4 §1 硬件设备的安装---------------------------------------------------------------------4 §2 软件的安装—DB2008.1工业气动标记系统------------------------------------5 第四章系统及设备常见故障解决方法-----------------------------------------------6 附录一工业气动标记系统接线图---------------------------------------------------7第一章简介§1 产品简介一、产生背景在产品的生产过程中需要对其零部件进行更有效的管理或在市场上需要识别自己的产品和对其进行质量跟踪、分析。
气动打标机说明书
工业气动打标机使用说明书目录1 简介 (3)1.1产品特点 (3)1.2产品性能及技术参数 (4)1.3型号的组成及其代表意义 (5)1.4系统构成 (5)2 设备安装 (6)2.1硬件设备的安装 (6)2.2软件的安装 (7)3 设备保养及常见故障的解决方法 (8)3.1设备保养 (8)3.2常见故障的解决方法 (8)4 打标样品展示 (10)5 售后服务 (12)附录一 LKW2009工业气动标记系统接线图 (13)附录二 LKW2009工业气动标记打印机外形尺寸简图 (15)1 简介1.1 产品特点1.1.1 产生背景在产品的生产过程中需要对其零部件进行更有效的管理或在市场上需要识别自己的产品和对其进行质量跟踪、分析。
因此对产品的零部件，特别是重要零部件进行标记（商标、规格型号、生产批号）非常重要。
为了适应现代化的生产需要，苏州基恩激光科技有限公司(原苏州镭刻威机电有限公司)于2004年研制开发出了气动工业标记打印系统。
该系统采用高频微冲击技术，利用计算机控制对工件进行标记。
LKW型控制器和LKW2009控制软件是我公司积多年的经验,在原镭刻威系列的基础上改进而成的。
它具有强大的功能、良好的操作界面和更高的可靠性与系统稳定性。
1.1.2 主要特点⑴、可连接或控制各种夹具，可以与其它自动控制装置连接。
⑵、在计算机的控制下，打印过程自动进行，打印的标记规范、美观。
⑶、打印针冲击频率高，打印速度快，能满足大批量的生产需要。
⑷、打印针的作用力大，打印深度可达1mm，能满足各种深度的要求。
⑸、性能稳定,安全可靠。
⑹、操作简单,维护方便。
⑺、对环境没有污染。
【注】①单位时间内打印的字符数量取决于字符的大小和笔画的复杂程度。
②打印深度取决于工件材质，打印针离工件表面的距离，气压，打印速度（材质越软打印越深，打印针离工件越近（不小于2.5mm）打印越深，气压越高，打印越深，打印速度越慢，打印越深）。
③打印出字符线条宽度和针尖有关，打印针尖越尖，线条越窄。
工业气动打标机使用说明
工业气动打标机使用说明 第一章 引言第二章 安装2.1标准配置2.2安装2.3气压调节2.4打印针选择2.5计算机硬件配置说明第三章 系统说明3.1、系统简介3.2、系统的构成3.3、系统的软件组成：3.4、主要技术性能及参数3.5、设备的安装调试第四章软件说明第五章 故障检测与其它第一章 引言气动标记打印机的工作原理是:操作人员按一定的规则将需打印的字符和图形输入计算机,计算机控制打印针按字符,图形的轨迹移动,同时压缩空气使打印针以每秒300次的频率往复运动,从而在工件上打出由连续点阵构成的字符和图形.根据这一原理,有以下几点结论:A.打印深度和工件材质,打印针离工件表面的距离,气压,打印速度有关.一般而言,材料越软,打印越深;打印针离工件表面越近(大于最小距离),打印越深;气压越高,打印越深;打印速度越慢,打印越深.B.打印线条宽度和针尖形状有关.打印针越尖,打印线条越窄.C.打印线条的连续性舆打印速度有关.打印越快,构成线条的连续性越差.注意:A.本机使用220V,50HZ,+/-5%交流电;0.4-0.6MPa压缩空气.不符合此要求的电,气源将损坏机器.B.在拆装本机任何连接线,部件之前,必须关闭所有电源和气源,否则将损坏机器.C.打印机X-Y平台上的导轨每周必须清洁并加普通机油一次,传动齿形皮带上不能沾染油污.D.打印机是精密数控设备,任何不遵循操作指南的操作都有可能损坏机器.操作人员必需熟读本说明书后才能上机操作.第二章 安装2．1标准配置一台标记打印机由下列所示部件组成:主件----计算机控制器打印机附件----调节支架打印针气压调节阀16芯电缆3芯电源线25芯数据线6mm气管2.2安装A.用螺丝连接打印机和调节支架B.用6mm气管连接气压调节阀和打印机C.用19芯电缆连接打印机和控制器D.用3芯电源线连接控制器和电源E.用25芯数据线连接控制器和计算机F.用气管(用户提供)连接气压调节阀和气源G.将打印针连接在打印机上必须垂直放置.打印机不但可以安装在调节支架上进行打印,也可以安装在其它加工机械上进行打印.同样,打印针不但可以朝下打印,也可以朝空间360度任意方向进行打印,这使用户可以很方便地将其用于自动化生产线，也使得打印工件侧面和不易翻转的较重物体的底部变得容易起来。
广东气动打码机操作方法
广东气动打码机操作方法
广东气动打码机的操作方法如下：
1. 首先，将打码机连接至电源插座，并打开电源开关。
2. 接下来，将需要打码的物品放在打码机的工作台上，并调整工作台高度，确保物品与打码机的打码头之间的距离适当。
3. 在打码机的控制面板上设置打码内容，可以是文字、数字、符号等。
按照打码机的操作说明进行相应的设置。
4. 将需要打码的物品固定在工作台上，以防其在打码过程中移动。
5. 按下打码机的启动按钮，打码机会开始工作，将打印内容打印在物品上。
6. 打码完成后，按照需要调整打印质量等参数。
可以通过修改打码机的设置来实现。
7. 在打码机工作过程中，及时清理打码机的打印头和废纸收集箱，以确保打码机的正常运行。
8. 当打码工作完成后，及时关闭打码机的电源开关，拔掉电源插头，进行下一
步工作或者保养。
气动标记机的安全操作规程
气动标记机的安全操作规程Xxxxxxxx范围本标准规定了气动标记机的安全操作、维护保养、试机与调整。
本标准适用于集团公司的气动标记机的安全操作及保养。
安全操作1.1 基本安全操作非培训人员不得上岗操作剪板机设备，经培训上岗的人员必须遵照本设备的安全操作规范和使用说明书的各项规定严格执行操作。
1.2 开机检查1.2.1 标记机柜、标记头的连接电缆是否插上、插紧；电源线是否接好。
1.2.2 各气管是否连接好。
气压是否在规定的范围内；排空水杯内的存水。
1.2.3 检查标记机针头与工件之间的距离和标记位置是否适当。
检查标记针针尖是否尖锐。
若已磨钝，可旋下针头，压出标记针，采用机械或手工方式刃磨后，按原顺序安装好即可使用。
1.2.4 检查无误后，打开标记机控制柜面板上电源开关。
等待系统进入工作状态界面后再打开打印开关。
1.3 打印针套检查1.3.1 每个班次在打印之前，首先要检查一下打印针套与针座是否松动，如有请逆时针将其右旋拧紧。
1.3.2 定期检查打印针套里面是否有赃物或油污，以免影响出针造成字缺笔。
检查时先将整个针套左旋拧下，然后将针和针套内部以及弹簧用汽油清洗一下。
在重新安装时，将针与针套最好用机油润滑一下，然后拧紧即可。
1.3.3 打印枕套内与针套底座各有一个密封圈，在检查时如发现磨损变形时请立即更换。
故障处理1.4 各个控制电缆是否连接好、拧紧。
插头内插针是否松动或退缩。
1.5 气压调节器是否积水。
1.6 若是因为计算机在使用中突然断电或操作者未按规定操作关闭电源，造成计算机设置失落故障，此时只要请专业技术人员确认故障原因，恢复计算机设置即可正常工作。
1.7 检查计算机显示器电源开关；若电源指示灯亮而无显示，关闭计算机电源，检查计算机显示接口连接电缆线或显示卡接触是否接好、插紧。
xxxxxxxxxxxxx有限公司批准 2xxxxxxxxxx实施1.8 计算机开机后，屏幕显示自检后死机，不能进入操作系统，则关闭电源，检查计算机硬盘，连接各个硬盘线接头。
气动系统安装过程及注意事项
气动系统安装过程及注意事项1. 嘿，你知道气动系统安装可不是一件小事啊！就好比搭积木，得一块一块仔细拼起来。
就说安装前，你得把场地清理得干干净净吧，不然怎么能顺利进行呢？例子：要是场地乱七八糟的，那和在垃圾堆里安装有啥区别啊！2. 安装过程中，各个部件的连接可太重要啦！就像人的关节一样，要连接得稳稳当当。
你想想看，要是松松垮垮的能行吗？例子：如果连接不好，那不是随时会出问题呀，这可不行！3. 注意那些小零件啊，可别小瞧它们，它们可是关键呢！就像一颗小螺丝钉，能决定整个机器能不能正常运转。
你说重要不重要？例子：没有这些小零件发挥作用，整个系统说不定就瘫痪啦！4. 还有啊，安装的顺序也不能错呀！这就跟走路一样，得一步一步来，不能乱了套。
你不会想瞎走一通吧？例子：要是随意安装，那不是乱了章法，怎么能行呢！5. 安装的时候要认真仔细呀，别马马虎虎的。
这可不是开玩笑的事情，你得对它负责呀！就像对待宝贝一样。
例子：你要是不仔细，出了问题可就麻烦大了！6. 对了对了，别忘了检查啊！这不检查怎么知道安装得好不好呢？就像考试后要检查一遍试卷一样，多重要啊！例子：要是不检查，等用的时候才发现问题，那不就傻眼啦！7. 调试的时候也不能马虎呀，这可是关键的一步呢！就像给机器注入灵魂，让它活起来。
你不想让它死气沉沉的吧？例子：调试不好，那和摆个模型在那有啥区别呀！8. 最后啊，一定要保证整个安装过程都是安全的哟！这可是重中之重，不能掉以轻心。
就像保护自己最重要的东西一样。
例子：要是安全没保障，那可不行，为了自己也得把好关呀！我的观点结论就是：气动系统安装真不是个简单的事儿，每一步都得认真对待，要细心、耐心、负责，这样才能确保它安装好后能正常稳定地工作呀！。
气动打标机说明书(简化版)
硬件部分1、按上面后面板图所示，将计算机系统电缆、电源正确联接；2、将控制电缆的一端即19芯航插与电控箱背部19芯座联接，另一端与主机19芯座联接；（注意宽槽朝上）3、用Φ8气管将打标机气动二联件与工厂气源联接；⑴接通气源；⑵调节气动二联件，使气压为0.2—0.4Mpa；⑶打开总电源；4、打开控制箱电源；打开控制箱电源，将手动/自动键置于“自动”状态；⑷启动电脑，按照计算机提示进入打标工作状态；⑹根据软件说明书编辑打标文件内容。
5、关机：⑴关计算机；⑵关控制箱电源；⑶切断总电源；⑷切断气源。
6、设备维护及保养：6.1 机械维护与保养：⑴ X、Y轴滑杆应保持清洁，不允许有灰尘或铁屑留在上面，以免影响滑轨精度；⑵ X、Y轴滑杆每周加一次20#以上机油少许，并用手握住打标头沿X、Y方向来回运动几次；⑶定期检查X、Y轴电机与同步带轮联接处是否松动，每三个月检查一次；⑷定期检查X、Y轴的同步带的张紧程度（三个月一次）；⑸定期检查X、Y轴的同步带紧固块是否松动（三个月一次）；⑹保持打标头缸套清洁，不允许灰尘、铁屑等进入气缸或铜套中,每天使用前加润滑油（可从排气孔注油）；⑺气源接通时，二联件自动排水，此时会有气体排出，几分钟后恢复正常，半年检查一次气动二联件是否正常；⑻针头磨损可以进行修复，取出针头的方法是，向左旋下针套，取出橡胶密封垫，便可取出针头和复位弹簧；⑼行程开关上不允许有油污和铁屑等；⑽压缩空气应符合技术要求中提出的指标。
6.2 计算机系统的维护与保养：⑴电源应符合技术要求中提出的指标；⑵计算机应由专人操作，不允许运行其它软件；⑶一旦计算机染有病毒，请迅速请软件技术人员处理，或迅速与本公司联系；⑷计算机环境应符合技术要求中所提出的指标；⑸计算机应防潮、防尘和防油污，以免引起进接插元件氧化后造成短路，接触不良等故障。
并半年开机箱清扫一次灰尘；⑺严禁摔跌电控箱、计算机、键盘、鼠标器等，以免损坏机内元器件；7、打标机的常见故障检修：（要设计个表格）8、易损件清单：1 针头镶硬质合金自制 32 密封圈 33 同步带345-3M-9 上海同步带厂 14 同步带447-3M-9 上海同步带厂 15 微动开关 2 附一QDDB-L系列打标机电控箱布置图二维台19芯航插接线表航插脚号定义对应接点1 5V- X,Y限位，打标开关一端2 X：AC3 X：BC4 X：+A Ｘ电机：+A5 X：-A Ｘ电机：-A6 X：+B Ｘ电机：+B7 X：-B Ｘ电机：-B8 Y：AC9 Y：BC10 Y：+A Y电机：+A11 Y：-A Y电机：-A12 Y：+B Y电机：+B13 Y：-B Y电机：-B14 X：READ X限位开关另一端15 Ｙ：READ Y限位开关另一端16 DB：READ 打标开关另一端17 MAC A汽动阀一端18 MBC B汽动阀一端19 24V- A，B汽动阀另一端1、安装软件1.1 运行标记软件Setup.exe程序1.6 依次按直到安装完成。
气动打标机使用说明
气动打标机使用说明1、打开电脑，检查电脑和打印机的数据线连接是否正常，安装软件，选择自动安装软件（红色的球状软件）。
2、连接气枪3、打开打印机开关4、用游标卡尺测量打印部分的直径（记下数字）5、最上面的把手是调整高度的，选装把手提高高度（针头和工件的上下高度大约10cm）防止不正当操作破坏针头，安装工件，一定要用方形螺丝刀螺紧工件，如果重复打印必须检验工件是否牢固，掉正气压气压值大约0.2-0.4之间效果比较好。
6、如果旋转机头旋转证明现在处于圆面打印，如果旋转机头不旋转证明现在处于平面打印（可以按按钮查看现在处于什么状态）。
根据工件情况选择打印圆面或者平面。
7、打开ThorX6软件，“标记”，点击“添加标记”，选择文本（一般选择平面文本“ABC无弧度文本”），双击文件中的内容，出现窗口在窗口上填写需要打印的内容，如果字头方向朝右就是调整角度“90”，如果字头方向朝右就是调整角度“270”，可以拖动内容调整字体大小也可以调整字高和字宽，选择好合适的字体。
针头可以通过电脑的左右方向键或者鼠标调整（具体方法：选择打印内容，移动鼠标或者方向键），如果是平面前后调整方法：1、移动针头2、移动底座。
8、点击菜单“刻录”，填写“工件直径”9、查看打印针头位置，选择排版，排版菜单下的“中心”按钮就是打印时针头的开始距离。
以上准备好后，开始旋转最上面的上下把手，把针头调到离工件最高点大约0.8-1.0cm的距离效果比较好。
点击开始刻录。
如果觉得打印不正确可以按停止打印。
（X轴表示：水平面左右位置，Y轴表示：水平面前后位置，Z轴表示：高度）注意事项：1、工件拧紧，要不打印时候容易掉下来破坏工件2、调正好针头和工件的距离3、如果有物体不小心碰到针头，针头有事会掉针箱中，要把针头螺下来，拿出针头和弹簧，放针头的锥形体边缘有个黑色大约直径为0.8cm的橡胶垫。
（安装：先把弹簧放进锥形体，然后放针头，最后把褐色橡胶垫放在卡槽中，橡胶垫隔住针头不弹出），拧上螺丝安装完毕。
THorX3.5JF气动工业标记打印机说明书
第一章系统简介1-1产生背景机械产品在生产过程中需要对零部件进行更有效的管理，在市场上需要对其进行识 别及质量跟踪。
因此，对机械零部件特别是重要零部件进行标记打印（商标.规格型号、 生产批号等）非常必要❾标记质量的好坏也许不会影响零部件的机械性能及使用寿命，但作为产品综合质量 的一个方而仍不容忽视.尤其在竞争激烈的市场经济条件下，企业要实现需牌战略，必 须重视并提髙标记打印质量。
传统的标记打印方法如字模压印、电腐蚀、化学腐蚀等，其局限性较大，或是不规 范，或是速度低，或是深度不够，或是灵活性差，或是劳动强度大。
采用激光腐蚀的激 光标记打印是近几年发展起来的标记方法。
它虽然克服了传统标记方法的某些弱点，但 其自身也存在难以克服的问题：在环境恶劣（灰尘、油污、振动）的生产现场，其稳上可 靠性差，故障率大：有色金属如铝合金、铜合金等对激光的吸收较差，打印深度浅（一 般为0・lmm 左右）：对激光设备的维护比较困难匚总之，传统的标记打E 卩方法和激光标 记打印均难以满足现代化条件下的生产需要。
为了适应现代化的生产需要，重庆余标号机电有限公司研制开发出了气动工业标记 打印系统。
该系统采用髙频微冲击技术，利用计算机控制对工件进行标记打印。
1-2基本原理打印内容输入计算机，计算机处理成数据并输给控制器控制信号，控制器控制打印 针在X-Y 两维平面内按一泄轨迹运动，同时打印针在压缩空气作用下作高频微冲击运 动，从而在工件上打印出美观的标记。
其打印方式为寻迹式打印。
系统如图一：图一 JF 气动工业标记打印系统组成图1-3特点＜（1）在计算机控制下，打印过程自动进行，打印出的标记规范、美观、灵活， 打印不易出错。
（2 ）打印针冲击频率高，打印速度快，能满足大批量生产需要。
单位时间内打印 的字符数量取决于字符的大小和笔画复杂程度。
（3 ）打印针对工件作用力小，压强大，打印深度大。
打印深度主要取决于工件（打 印部位）硬度和供气压力的大小。
重庆气动打码机操作方法
重庆气动打码机操作方法
1. 连接打码机：将打码机通过数据线连接到电脑，确保连接稳定。
2. 打开软件：安装打码机软件后，双击打开软件。
3. 设置打码内容：在软件中设置打码的内容，可以是文字、数字、符号等。
4. 设置打码位置：设置打码位置，即在产品上打印的位置，一般可以通过鼠标或键盘控制，调整位置。
5. 调整字体大小：根据产品大小和需求，设置打码字体大小。
6. 调整打码速度：根据需求，设置打码机的打码速度，可以保证码的清晰度驱动器输出码的质量。
7. 调整打码量：根据需求，设置一次打印码的数量。
8. 开始打码：在设置好各项参数后，点击“打码”按钮开始打码。
9. 结束打码：打码完成后，点击“停止”按钮停止打码，关闭软件，断开数据线。
8.气动标记机安全操作规程
6、打印完成后按下电磁铁按钮，便携式标记头从工件上取下，红色指示灯灭。
三、工作后
1、打印完成后把便携式标记头放到指定位置。
2、关闭各电源、气源。
3、整理工具及附件、擦拭设备、仪器各部位。
4、清除灰尘、杂物及油污，清扫设备仪器周围垃圾，保持工作场所清洁。
四、注意事项
1、设备运行时加强巡视；
设备安全操作规程
文件编号：SBAQCZGC-036
所在单位
制造部
设备名称
设备型号
H200OG2FVC-1
气动标记安全操作规程
一、工作前
1、操作者必须经过专业培训，熟悉本设备的结构和性能。
2、使用设备前应详细阅读《使用说明书》，了解全部警告标识牌内容，并按照要求操作。
3、每次开机要先打开主电源，再打开压缩空气开关。
2、发现故障及是报告维修人员和领导，并协助处理；
3、定期清理保养设备，达到6S要求；
4、设备操作工要严格按照“设备安全操作规程”进行操作；设备出现故障应立即采取措施，防止事故扩大，并及时报告设备维修人员。
4、在检查电器一切正常的情况下，方可对其送电。
二、工作中
1、依次接通（1）电Байду номын сангаас总电源、（2）电控机柜内总电源开关、（3）打印电源、（4）计算机。
2、打开气源开关、压力调节器。压力调节器顺时针压力升高，逆时针压力降低。
3、双击打开易恒标记信息系统，进入系统进行编译。
4、按下电磁铁按钮，便携式标记头吸附在金属材质工件上，红色指示灯亮。
标签机安装步骤
1.打开机器的上盖。
2.左下角的向外拉。
打开打印头。
3.取下标签卷轴和2片固定片，拿下一边的固定片，把标签放进标签卷轴上，将要打印的
一面面朝外面，用固定片夹住。
4.将标签纸拉出部分，由机器底部的绿色方形的感应器下方经过，纸的2边用导纸器（卡
尺）固定住，不要太紧，将纸拉到机器外面。
将标签卷平稳的放回标签架的凹槽内。
5.如果您需要装碳带的话，拿出随机带的2根卷轴。
一根是卷碳带的，一根是回收轴。
将碳带卷轴插入碳带轴中，插在靠近标签纸的一处，大头朝右。
将回收轴插在外面一处，也是大头朝右。
将碳带前端由打印头下方拉出。
用胶带将碳带前端部分平整的贴在回收轴上。
以顺时针的方向卷动回收轴，把碳带卷紧了，最好多卷点。
6.压下印字头坐架。
关上上盖。
7.每次换标签纸的时候要进行测纸。
先关闭电源，按住PAUSE不放，打开电源，看到机
器出纸后松开PAUSE。
停下后按几下FEED出纸键，看是否正常出纸，是否是亮2个绿灯。
便携简易CHJ.ThorX6.3安装指南
工业气动标记机接线简易安装示意图A.打印连线按装操作：1．连接计算机，控制器在操作之前连接到电脑上, 确定所有连线是否接好的 , 特别是空气压缩机要连接到打标机.图1图2 控制器连接线示意图图3便携打印机头连接示意图注:圆周打印--机头带旋转切换器的可参考图3连接，控制箱驱动器旋转的可参考图2连接 说明：１.中央控制器、计算机和显示器电源均为市电：AC220V50HZ 。
２. 打印电缆线使用办公用打印机的电缆线。
3. 19芯驱动电缆线两端的插头使用19芯航空插头，并注意接口的正确方向。
第一次使用USB 软件的设备必须驱动USB 口针尖与工件保持4-7mm可根据实际情况可以改装卡爪或固定设计做工装靠山实现固定打标方案B.设备连接好之后可以开始按装软件。
将光碟放入电脑光驱首先找到安装程 序6.0或(6.3)的目录文件，再找程序直接点击下一步到安装结束 关闭。
在电脑桌面出现创景工业标记刻印系统或Thorx 即可操作使用，软件安装结束后首先找到你安装程序的目录文件（一般在C 盘的ProgamFiles 里面的）文件名为Thorx6或创景工业标记刻印系统，并此文件里面找到硬件参数设置图标来设置本次打印机需要的参数（如下图设置）。
设置完毕后在电脑屏幕左下角点击“开始”到“程序”再找到Thorx6.3件里面启动一个红色图标USB.Driver Install（第一次使用6.3软件须驱动USB 口），（必须是打印控制器开启后驱动USB 程序才有效，控制器关闭视为无效。
）设置完毕后在电脑桌面双击启动打印机软件的快捷图标就可以开始正常打印工作。
启动软件必须连接控制器并电源开启比如打印内容：12。
A:必须先打开控制器开关按钮，再点击电脑已安装的软件图标启动程序。
B:如跳出控制器通讯失败需重新检查USB 驱动或者USB 连接口。
C :直接机头复位启动软件则表示通讯就绪，可开始打印内容输入。
