机械格栅说明书细格栅
机械格栅说明书(细格栅)
回转式细格栅除污机操作规程宜兴市华电环保设备有限公司目录1、工作原理2、一般性能描述3、性能和结构4、主要技术参数：5、主要材质：6、现场控制箱7、设计、制造及质量控制8、检验与试验要求9、设备的安装、运行、维修手册10、注意事项及维护1、工作原理回转式机械细格栅是一种用于水源口拦除固体垃圾的专用设备，它可以连续自动地清除污水中的各种形状的漂浮物。
当格栅链在减速机驱动机构的驱动下，安工作方向做循环运动，此时水槽中的水流经齿耙栅隙，耙齿格栅对水中的固体杂物进行拦截，并由运动中的耙齿将其捞起，随耙齿链一起向上运行到达顶部后，通过链轮和弯轨的导向，使每组耙齿之间产生相对运动，达到自清目的，致使大部分固态杂物因自身重力而落下，另一些粘附在栅缝中的杂物在反转清洗刷的作用下把耙齿的杂物洗刷干净，并均匀地落入螺旋输送机中。
由于耙齿格栅链是一个封闭式循环机构，所以它可以自动连续地工作，对水中漂浮杂物不断地进行清除。
2、一般性能描述循环耙式清污机适用于原生污水的漂浮物的清除，其主要部件是通常称为“耙齿”或“耙爪”的过滤元件。
整个格栅部件直接安装在渠道上，固体物由滤带捕获，通过耙齿送至格栅驱动装置后部的较高位置后排出。
格栅支架的二侧均固定有混凝土渠道上，并且拆卸方便，格栅在安装过程中保证渠道内的所有污水能全部流经格栅，并且格栅在除污过程中在格栅两侧无死坑。
格栅除污机构在运行中断后一旦恢复运行时，格栅除污机构能在完全阻塞的格栅上去除积聚的栅渣。
机械格栅架、支架及各运动构件均为户外型，所有构件的设计保证在最恶劣的环境中使用寿命最长。
3、性能和结构回转式机械格栅主要由机架、驱动装置（电机减速机）、二侧牵引链、导向链轮、钩形栅片、清扫用转刷及现场控制箱组成。
◆齿耙齿耙是由诸多小齿耙相互联接组成一个硕大的旋转面，捞渣彻底、干净、运转灵活可靠。
齿耙具有足够的强度和刚度，不会造成连接轴的弯曲或影响耙栅平稳移动或脱链。
卸料后的回程耙栅设置实用可靠的卸污吸嘴不会粘附污物。
格栅使用说明书
格栅使用说明书一、产品介绍格栅是一种常用于建筑物外立面和室内装饰的材料，其具有良好的通风和安全性能，同时还能保护建筑物免受外来物体的侵害。
本使用说明书将详细介绍格栅的安装和使用方法，帮助用户正确使用和维护格栅。
二、安装方法1. 准备工具：在安装格栅之前，应确保准备好相关的安装工具，如螺丝刀、螺丝扳手、锯子、尺子等。
2. 测量尺寸：根据实际需求，将格栅按照所需尺寸进行切割。
使用尺子进行准确测量，并使用锯子进行切割。
3. 固定定位：在安装地点上标记出格栅的位置，使用螺丝刀和螺丝扳手将格栅固定在墙壁或其他基座上。
确保固定稳固，以免发生松动或掉落的情况。
三、使用方法1. 保持清洁：定期清洁格栅表面，以保证其外观整洁并防止积灰或杂物对其造成堵塞。
2. 防止冲击：格栅不宜经常受到冲击或剧烈振动，以免损坏或脱落。
3. 维护润滑：格栅的移动部件，如滑轨、滑块等，需定期进行润滑保养，以确保其正常使用和延长使用寿命。
4. 防止日晒雨淋：长时间暴露在阳光雨水中会对格栅造成损害，因此需采取防水和防晒措施，如布置篷布或给格栅表面进行涂层处理。
四、注意事项1. 安全操作：在安装和使用格栅时，应注意安全操作，避免造成人员伤害或物品损坏。
2. 避免过载：格栅具有一定的承载能力，超过承载范围使用会导致安全隐患，请勿超载使用。
3. 定期检查：长时间使用后需定期检查格栅的固定件是否紧固，滑动部件是否畅通，如有松动或堵塞应及时处理。
4. 避免使用过程中猛拉或重物撞击，以免导致变形或损坏。
五、维修方法1. 松动固定件：如格栅出现松动的情况，应使用螺丝刀和螺丝扳手重新固定。
2. 滑轨滑块维护：格栅的滑轨和滑块如有卡滞或不灵活的情况，可使用润滑油进行维护，或清理滑道上的杂物。
3. 损坏更换：如格栅的部件严重损坏，无法修复时，应及时更换相应的配件，确保格栅的正常使用。
六、存储和保养1. 存放环境：格栅应存放在干燥、通风和避免阳光直射的环境中。
网板式细格栅(内进流细格栅)技术说明
网板式细格栅（内进流细格栅）技术说明1、供货范围供应商应提供保证设备安全、稳定、可靠运行的全套设备、辅助及安装连接附件，并负责指导安装、调试及试运行等工作。
设备主要组成部分及供货范围（成套但不限于此）：1.1 细格栅➢装配完整的内进流孔板式细格栅（配套冲洗系统）（包括机器主框架、过滤板、格栅内收渣槽等）➢驱动装置及防护罩、格栅机罩➢除臭密封罩➢栅渣冲洗装置、中压冲洗水泵、反洗水池至泵及泵至格栅的反冲洗管路、连接附件及阀门等➢压力表➢不锈钢进水导流板➢所有密封材料➢过载保护装置➢现场配电控制柜（含PLC、触摸屏），格栅、压榨机、中压冲洗水泵等控制回路。
➢控制柜到格栅、压榨机、冲洗水泵、液位差计的动力电缆、控制电缆、信号电缆。
➢所有连接附件、地脚螺栓。
1.2 栅渣压榨机➢装配完整的压榨机（压榨螺旋、压榨管、输送管、机架与排水槽等）➢进料斗➢驱动装置及防护罩➢排渣管带连接弯头及出口弯管（与渣箱高度相配）➢栅渣和滤网清洗装置➢现场控制箱（与对应的孔板式细格栅联动控制，可合用一个控制箱）➢栅渣箱1.3 冲洗水溜槽➢装配完整的输送槽（槽体、盖板、机架）➢接渣斗（数量与孔板格栅配套）➢导渣管及支撑架➢所有连接附件、地脚螺栓1.4设备二年运行所需的备品备件。
1.5主要设备清单如下（包括但不限于）：2、现场条件及主要技术性能2.1工作条件2.2主要设备性能参数（1）内进流孔板式细格栅（配套冲洗系统）3、技术要求3.1内进流孔板式细格栅板式格栅的连续穿孔栅板应平行于水流方向安装，并带有固定在栅板上的垃圾提升装置。
采用的设计进水方式应确保使得所有污水均从格栅中间进入并从两侧排出，垃圾无法溢流到格栅后方。
主动链轮需固定在主动轴上，随着主动轴的转动，主动链轮带动固定在链条上的栅板持续循环运行，主动轴通过轴装式齿轮箱和电机驱动。
当穿孔栅板上升到系统排渣区时，采用喷淋冲洗系统及毛刷清渣系统能够将栅板上的垃圾清洗干净，采用其他方式清洗栅板的将不被接受。
机械细格栅操作规程
机械细格栅操作规程
一、开机准备
1、检查机械细格栅的润滑油是否充足，若不足，应补充润滑油.
2、机械细格栅机架与挡板之间无杂物，若有杂物，应人工进行清除。
二、开机
1、合上机械细格栅的电源；
2、将手/自动转换开关打向手动，按下启动按钮，启动机械细格栅；
3、运行机械细格栅,至机械细格栅上的杂物全部去除.
三、停机
1、按下停止按钮，停止机械细格栅。
2、切断机械细格栅电源.
3、清除机械细格栅捞出的栅渣。
四、注意事项
1、机械细格栅每半年应保养一次；
2、机械细格栅启动次数根据水量及栅渣量来确定，如栅渣积聚较多可手动
启动机械细格栅或通过调节机械细格栅的工作周期进行调节。
3、巡检时,应注意机械细格栅有无异常声音，栅条是否变形，若发现情况
应及时停止机械细格栅,并切断机械细格栅电源。
4、栅渣应及时外运处置,防止腐败产生恶臭,栅渣堆放处应经常消毒，保持
卫生。
5、巡检时，应注意机械细格栅前水位的变化。
6、严禁操作人员调节机械细格栅的调速装置.
山西大医院污水处理站
2012年12月25日。

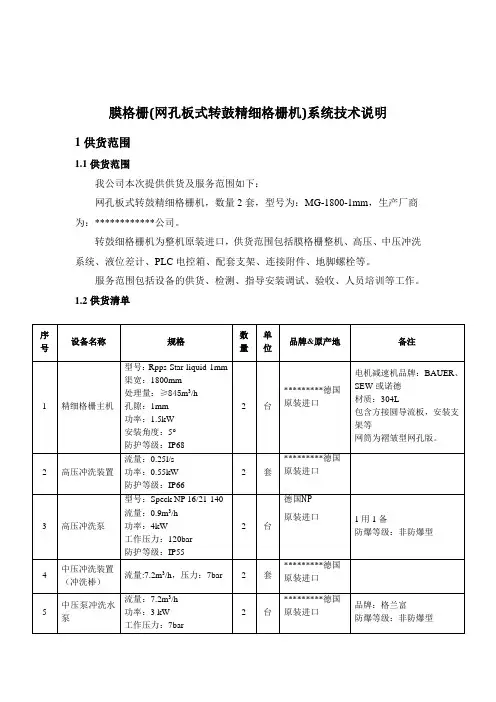

膜格栅(网孔板式转鼓精细格栅机)系统技术说明
膜格栅(网孔板式转鼓精细格栅机)系统技术说明1供货范围1.1供货范围我公司本次提供供货及服务范围如下：网孔板式转鼓精细格栅机，数量2套，型号为：MG-1800-1mm，生产厂商为：************公司。
转鼓细格栅机为整机原装进口，供货范围包括膜格栅整机、高压、中压冲洗系统、液位差计、PLC电控箱、配套支架、连接附件、地脚螺栓等。
服务范围包括设备的供货、检测、指导安装调试、验收、人员培训等工作。
1.2供货清单二、设备技术描述2.1设备描述MG网孔板式精细格栅，采用转鼓型栅筐，倾斜式安装，具有大量过滤面积、水头损失低等特点。
与传统格栅相比，该精细格栅采用具有定义的二维孔板过滤网，保证固液分离效果。
二维分离设计和非常细小的孔径可以将纤维类物质和毛发拦截在栅筐内。
孔板式过滤网具有很大的过滤表面积，能够适应高水力负荷。
MG 网孔板式精细格栅适合市政和工业污水处理，孔经为1mm 。
因为过滤间隙非常细小，所以滤渣类似稀泥状，可通过重力流排出。
2.2工作原理通过倾斜安装的筛网滤筐（强制型穿流），并采用圆孔筛网以最佳形式将污水中的飘浮、沉淀和悬浮物质分离取出。
通过筛筐旋转，并同时采用冲洗棒冲洗筛网，栅渣掉入中心得料斗，然后通过自流方式排出。
自流排除可在取出栅渣的同时清理筛网筐。
栅渣可以采用重力自流式排渣, 节省吸渣泵和螺旋输送机。
细小筛渣内含有大量泥浆物质，SS含量的增加会导致膜格筛过滤能力下降。
细小筛渣通过倾斜螺杆运输排出是十分困难的，筛渣通过重力自流离开装置是最为可靠地处理方案，有效避免泥浆物质杜塞滤网，格栅过水能力提高15%。
图2：精细格栅工作原理图2.3产品结构与功能特点概念说明：根据以下工作原理图说明各部件名称：装置的固定部分（从下到上）由以下部分组成：1 沟渠（圆接方）挡板 5 驱动轴2 筛筐3 料斗7 排渣管道4 螺管8 传动马达这些部件构成了机械部分的主体。
在此之上，还可安装其它附加装置。
细格栅操作规程
细格栅操作规程
（一）运行前的准备
1、检查设备传动机构的紧固螺钉是否牢固，该设备四周有无障碍物。
2、控制面板指示灯都没有报警，且显示正常。
3、检查细格栅耙齿上有无缠绕，链条及齿轮传动部份是否润滑得当。
（二）开机运行
就地手动运行：
将1#格栅工作方式开关（1SA）拨在“现场”位；（1SA1）拨在“手动”位。
手动方式用于设备的维修或调试，工作时操作连续/调整按钮(1SA2)控制设备连续/点动运行。
就地自动运行：
将1#格栅工作方式开关（1SA）拨在“现场”位；(1SA1)拨在“自动”位。
设备为连续间歇运行，运行与间歇时间需通过电柜内的时间继电器（在0.5min-24h）范围内设定。
远控方式：
将1#格栅工作方式开关（1SA）拨在“远控”位。
设备的运行由
中控室发出的远控起动信号（闭合）或液位差信号（闭合）控制。
远控方式状态下，现场起动信号无效，配电柜中将“允许远控”，“运行”，“故障”信号（无源开关量）输出到控制室。
备注：1#格栅操作与2#格栅相同。
总停：
在设备运行过程中，如出现异常情况，可按动总停按钮停止设备运行。
这时总停按钮自锁。
需要恢复工作时，旋动总停按钮使之复位。
（三）注意事项
本设备应保持清洁，每天检查和清理一次，主轴承应经常润滑，用压力油枪将钙基或钙基润滑脂注入油嘴内。
机械格栅分类及适用范围
机械格栅分类及适用范围1. 机械格栅的定义和作用机械格栅是一种用于水处理系统中的设备，主要用于去除污水中的固体颗粒和悬浮物。
它是由一系列平行排列的金属或塑料杆构成的，通过其间隙的大小来筛选出不同大小的颗粒。
机械格栅在城市污水处理厂、工业废水处理厂等各种场合中广泛应用，可以有效地保护后续处理设备，提高整个处理系统的效率。
2. 机械格栅的分类根据不同的分类标准，机械格栅可以分为多种类型。
下面将介绍几种常见的分类方式及相应的机械格栅类型。
2.1 根据间隙尺寸根据间隙尺寸的大小，机械格栅可以分为粗格栅、中格栅和细格栅。
2.1.1 粗格栅粗格栅通常具有较大的间隙尺寸，一般在50mm到100mm之间。
它主要用于去除较大颗粒物质，如石块、树枝等。
粗格栅的结构相对简单，不易堵塞，适用于处理大颗粒物质较多的污水。
2.1.2 中格栅中格栅的间隙尺寸介于粗格栅和细格栅之间，一般在20mm到50mm之间。
它可以去除介于粗颗粒和细颗粒之间的悬浮物质，如纸张碎片、塑料袋等。
中格栅在处理一般工业废水和城市污水时效果较好。
2.1.3 细格栅细格栅的间隙尺寸相对较小，一般在5mm到20mm之间。
它主要用于去除微小颗粒和悬浮物质，如沙子、细碎纤维等。
细格栅通常应用于对出水要求较高的场合，如纺织工业废水处理等。
2.2 根据清污方式机械格栅还可以按照清污方式的不同进行分类，包括定期手工清理、自动清理和连续自动清理三种类型。
2.2.1 定期手工清理定期手工清理型机械格栅是最传统的一种类型，需要人工定期清理格栅上的污物。
这种格栅结构简单、成本低廉，但需要人力投入，清理周期较长。
2.2.2 自动清理自动清理型机械格栅采用机械装置或水流冲击等方式进行清污。
它可以根据设定的时间间隔或堵塞程度自动进行清理，无需人工干预。
自动清理型机械格栅能够提高处理效率和稳定性，但设备成本较高。
2.2.3 连续自动清理连续自动清理型机械格栅是一种更先进的类型，它通过连续旋转或刮擦的方式实现对污物的清除。
机械格栅说明书
机械格栅一、机械格栅用途：GSHZ型回转式格栅除污机（又称“固液分离器”），广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动拦截并清除水中的漂浮物，保证下道工序的正常运行；也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。
二、机械格栅型号表示方法：三、机械格栅主要特点：该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，全过水断面清污。
每2米一道齿耙，齿耙线速度6米/分钟，清污效率高。
栅体过梁支撑于混凝土基础之上，使清污机整机运行平稳，工作可靠。
齿耙插入栅条一定深度，把附着在栅条上的污物带到清污机顶部，完成翻转卸污动作，保持过水断面清洁无污物。
牵引链条一般为全不锈钢材质保证水下工作无锈蚀，免维护。
设置了过载安全保护装置，在设备发生故障时，会产生声光报警并自动停机，可以避免设备超负荷工作。
本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。
用户可根据不同的工作需要任意选用。
由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。
四、机械格栅结构及工作原理：机械格栅主要由拦污栅体，回转齿耙，驱动传动机机构，过载保护机构和不锈钢牵引链条等。
该设备是由ABS工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装在耙齿轴上形成封闭式耙齿链，其下部装在进水渠水中。
当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体通过耙齿间隙流出去，整个工作状态连续进行。
由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时，前后耙间产生相对自清运动，促使杂物依靠重力脱落，同时设备后面可设置一对胶板刷，以保证每排耙齿运动此位置时都能得到彻底的刷净。
五、机械格栅技术参数：按设备宽W0该机分GSHZ300-1500型，并联机GSHZ1600-3000型。
水处理设备有限公司 机械格栅说明书(附机械格栅的分类和选择)
目录一、产品简介二、工作原理三、结构四、特点五、图片及参数六、CF型机械格栅安装调试说明七、CF型机械格栅常见故障及维护一、产品简介机械格栅是一种可以连续自动拦截并清除流体中各种形状杂物的水处理设备，以固液分离为目的的装置。
它可以做为一种专用设备广泛应用于市政、城市污水、自来水厂、电厂、钢厂的进水以及各种行业中，同时也可以做为纺织、食品加工、造纸、皮革、等行业生产工艺中必不可少的前级筛分专用设备，是目前我国最先进的机械格栅。
二、工作原理机械格栅是由一种独特的耙齿装配成一组回转格栅链。
在电机减速器的驱动下经链轮传动驱耙齿链，进行回转运动。
耙齿链的下部浸没于排水沟槽中，当耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。
另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。
按水流方向耙齿链类同于网栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。
当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。
整个工作过程是连续的，也可以是间歇的。
三、结构机械格栅主要是由架体机构、驱动装置、耙齿机构等组成一种独特的耙齿装配成一组回转格栅链。
四、特点该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。
本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。
用户可根据不同的工作需要任意选用。
五、图片及参数4六、CF型机械格栅安装调试说明1.本机起吊安装前应先检查各预埋钢板位置、尺寸是否符合设计要求，应保证：A．格栅两侧面与井顶部平台面垂直，其垂直度允差不超过20mm。
B．格栅井两侧面应平等，其平行度不超过20mm。
C．带锚脚的两面三刀预埋钢板应与格栅井顶部平台平。
格栅设计说明书最终版
格栅设计说明书最终版格栅⼀、作⽤：在污⽔处理系统（包括⽔泵）前，均需设置格栅，以拦截较⼤的呈悬浮或漂浮状态的固体污染物。
⼆、分类：按形状，可分为平⾯格栅和曲⾯格栅两种；按栅条净间隙，可分为粗格栅（50—100mm）、中格栅（16—40mm）、细格栅（3—10mm）三种；按清渣⽅式，可分为⼈⼯清除格栅和机械清除格栅两种。
三、设计数据：1.⽔泵前格栅栅条间隙，应根据⽔泵要求确定。
2.污⽔处理系统前格栅栅条净间隙，应符合下列要求：⼈⼯清除：25——100mm；机械清除：16——100mm；最⼤间隙：100mm。
污⽔处理⼚可设置中、细两道格栅，⼤型污⽔处理⼚亦可设置粗、中、细三道格栅。
3.栅渣量与地区的特点、格栅的间隙⼤⼩、污⽔流量以及下⽔道系统的类型等因素有关。
在⽆当地运⾏资料时，可采⽤：格栅间隙16——25mm：0.10——0.05m3栅渣/103m3污⽔；格栅间隙30——50mm：0.03——0.01m3栅渣/103m3污⽔。
、栅渣的含⽔率⼀般为80%，密度约为960kg/m3。
4.在⼤型污⽔处理⼚或泵站前的⼤型格栅（每⽇栅渣量⼤于0.2m3），⼀般采⽤机械清渣。
⼩型污⽔处理⼚也可采⽤机械清渣。
5.机械格栅不宜少于2台。
如为1台时，应设⼈⼯清除格栅备⽤。
6.过栅流速⼀般采⽤0.6——1.0m/s。
7.栅前流速，⼀般采⽤0.4——0.9m/s。
8.格栅倾⾓，⼀般采⽤45°——75°。
⼈⼯清除的格栅倾⾓⼩时，较省⼒，但占地多。
9.通过格栅的⽔头损失，⼀般采⽤0.08——0.15m。
10.格栅间必须设置⼯作台，台⾯应⾼出栅前最⾼设计⽔位0.5m。
⼯作台上应有安全和冲洗设施。
11.格栅间⼯作台两侧过道宽度不应⼩于0.7m。
⼯作台正⾯过道宽度：⼈⼯清除：不应⼩于1.2m；机械清除：不应⼩于1.5m。
12.机械格栅的动⼒装置⼀般宜设在室内，或采取其他保护设备的措施。
13.设计格栅装置的构筑物，必须考虑设有良好的通风措施。
机械格栅
机械格栅一、机械格栅用途：GSHZ型回转式格栅除污机（又称“固液分离器”），广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动拦截并清除水中的漂浮物，保证下道工序的正常运行；也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。
二、机械格栅型号表示方法：三、机械格栅主要特点：该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，全过水断面清污。
每2米一道齿耙，齿耙线速度6米/分钟，清污效率高。
栅体过梁支撑于混凝土基础之上，使清污机整机运行平稳，工作可靠。
齿耙插入栅条一定深度，把附着在栅条上的污物带到清污机顶部，完成翻转卸污动作，保持过水断面清洁无污物。
牵引链条一般为全不锈钢材质保证水下工作无锈蚀，免维护。
设置了过载安全保护装置，在设备发生故障时，会产生声光报警并自动停机，可以避免设备超负荷工作。
本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。
用户可根据不同的工作需要任意选用。
由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。
四、机械格栅结构及工作原理：机械格栅主要由拦污栅体，回转齿耙，驱动传动机机构，过载保护机构和不锈钢牵引链条等。
该设备是由ABS工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装在耙齿轴上形成封闭式耙齿链，其下部装在进水渠水中。
当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体通过耙齿间隙流出去，整个工作状态连续进行。
由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时，前后耙间产生相对自清运动，促使杂物依靠重力脱落，同时设备后面可设置一对胶板刷，以保证每排耙齿运动此位置时都能得到彻底的刷净。
三、机械格栅技术参数：按设备宽W0该机分GSHZ300-1500型，并联机GSHZ1600-3000型。
钢丝绳机械格栅说明介绍
钢丝绳机械格栅技术描述1. 总述本格栅除污机按照CJ/T3048-1995“平面格栅除污机”行业标准和Q/320282 AGV002-1997“三索式格栅除污机”企业标准及招标文件要求进行设计和制造。
本设备工作原理为：污水流经格栅，大于栅隙的固体垃圾被水下栅条拦截；首先启动运行按钮，使翻耙电机开始工作，耙斗张开至规定位置时，设置在翻耙装置的感应开关指令该电机停止，耙斗升降电机开始工作，并带动耙斗沿二侧导轨下运行，当耙斗下行至格栅井底时，传动轴上串联的高度限制器工作，耙斗运行电机停止，并自动开启翻耙电机并完成合耙动作,当合耙到位后，升降电机再次工作，耙斗在钢丝绳的牵引牵引下插入栅条间隙中将沉积于此的垃圾捞起，然后当耙斗上升至卸料口时，上部机架处的清污刮板随耙斗的上升动作自动将垃圾刮下，当耙斗上升至一定高度时，高度限制器动作并切断电源，单次清污过程完成。
2. 供货范围钢丝绳式格栅除污机为成套装置，包括格栅本体、就地控制箱、钢结构平台、钢爬梯、护罩、基础螺栓等安全、有效和可靠运行必需的附件。
3. 技术参数及条件a. 格栅除污机配合尺寸符合招标图土建尺寸要求。
b. 格栅除污机采用三根钢丝绳牵引耙斗的形式，耙斗须与小车为铰接，两根钢丝绳固定于耙斗的二侧，1根钢丝绳固定于耙斗的中间，耙斗可通过二侧与中间钢索的差动牵引而转动，实行耙斗的张合。
当耙斗上升时，齿耙与栅条应保持啮合状态，齿耙插入栅条间的啮合力大于100kg/m（耙长），当耙斗下降时耙斗呈拉开状态，三索须同步收放。
c. 工艺参数表d. 格栅除污机装置安装在格栅渠中，以截流和耙除污水中的固体污物及清除格栅底部的砂石。
截流的固体污物，由齿耙提升至卸污点，靠卸料刮板推出。
4. 设备材质5. 设计与结构（1）格栅与延伸挡板a. 栅条设计强度满足格栅前后的水位差为1m时，整套格栅装置不产生弯曲、损坏或变形。
栅条材料为不锈钢316。
b. 格栅支承横梁的总宽度使其固定在混凝土渠的二边，而格栅条的顶部伸出最高设计水位0.5m以上，与厚度6mm的挡板相含接，并一直延伸到排出口为止，满足卸料的需要高度。
细格栅机操作规程
细格栅机操作规程
一、操作前的准备工作
1、启动设备之前，应检查细格栅机传动机构是否完好，紧固螺钉、螺母是否牢固，设备周围不应有影响设备运转的障碍物，工作场地不应堆放与工作无关的物品。
2、每班应检查一次齿轮箱，液压箱的油位，有无漏油现象，正确油位应在油尺标示的最高位和最低油位中间。
3、若电机控制箱检修过，启动之前应检查电源电压与电机铭牌上标注的电源电压是否一致，作点动试验，检查电机转向是否符合要求。
二、启动程序
1、将控制内有关开关扳到“合”位置。
2、将螺旋输送机和格栅控制箱面扳上操作方式旋钮扳到手动位置。
3、先启动螺旋输送机。
3、再起动格栅机。
三、运行检查及运行记录
1、每两小时检查电机及轴承温升情况，轴承温度60度为正常，电机机壳温升保持在70度以下为正常。
2、当格栅背部附有杂物时，用专用工具将杂物耙入螺旋输送机内，螺旋输送机周围有杂物应及时清除干净。
3、渣物应集中堆放，下班前必须清扫干净，运到指定地方堆放。
4、作好设备运行情况详细记录。
四、停运程序
1、先停止细格栅除污机，再停止螺旋输送机。
2、将控制箱内开关扳到停止位置。
3、检查周围的清洁卫生并及时清理。
回转式细格栅操作使用说明书
回转式细格栅操作使用说明书————————————————————————————————作者：————————————————————————————————日期：回转式细格栅安装使用说明书江苏迈特环保科技有限公司TEL：9FAX：9目录一、产品概述 0二、工作原理 0三、产品型号说明 0四、技术性能参数 (1)五、产品结构与功能 (4)1、设备结构 (4)3、产品功能 (5)4、产品特点 (5)六、电控系统结构与功能 (5)1、电控系统说明 (5)2、选择开关及按钮 (5)3、指示灯 (6)七、运输和储存 (6)八、安装 (6)1、设备安装 (6)2、电气安装 (8)九、调试 (8)1、开机前的准备 (8)2、设备的操作规程 (8)3、操作管理 (9)十、运行 (10)1、常规操作的前提 (10)2、开机前注意事项 (10)3、本机运行 (10)4、运行注意事项 (11)5、紧急措施 (11)6、设备闲置 (11)十一、维护保养 (11)1、主要部件维护 (11)2、润滑 (11)十二、故障处理 (12)十三、安全指导 (13)一、产品概述循环式齿耙清污机主要设在大型取水口、污水及雨水的提升泵站、污水处理厂进水口等处，可连续自动阻拦和清除污水中细小的纤维及悬浮杂物，以确保水泵及其他设备的正常工作。
适用于城市污水、纺织、皮革、食品、造纸、榨糖、酿酒及肉类加工等作为拦污设备。
一般作为污水预处理的第二道（或第二道以后）格栅，常用做细格栅用，小规格最小间隙可达1mm。
当单台宽度较大（B＞1550mm）时，应考虑制作成并联机（即一个驱动装置驱动多组栅面）。
二、工作原理在驱动机构传动下，链轮牵引整个环形格栅组以2m/min左右的速度回转；环形格栅组的下部浸没在过水槽内，栅耙齿携水中杂物沿轨道上行，带出水面；当到达顶部时，因弯轨和链轮的导向作用，使相邻耙齿间产生相互错位推移，把附在栅面上大部分污物外推，污物以自重卸入污物盛器内；另一部分粘、挂在齿上的污物，在回转至链轮下部时，清洗装置作反向旋转刷洗，把栅面污物清除干净。
机械格栅
机械格栅产品说明书绿地环保科技股份有限公司细格栅安装在格栅间内,用以去除污水中小颗粒的悬浮物及飘浮物,以防止后级管道及水泵的阻塞。
细格栅是由一种独特的梨形耙齿配制成的一组回转链,在电机减速机的传动下,由主轴带动链轮传动,耙齿链进行回转运动,环形格栅的下部浸没在水过水槽内,栅面携水中杂物沿轨上行,带出水面,当达到顶部时,相邻耙齿间产生互相错位推移,把附在栅面上大部分污物外推,污物以自重卸入皮带输送机,另一部分粘、挂在齿耙上的污物,在回转至链轮下部时,压力冲洗水自内向外由喷嘴喷淋冲刷,同时喷嘴相对应的栅面外侧,以有橡胶刷作反旋转刷洗,把栅面污物清除干净。
1）设备规范：型式：机械格栅设备型号： GSHZ格栅渠深： 1.8m渠道宽度： 900mm耙齿栅宽： 800mm介质温度： -5℃-60℃排渣高度： 700mm格栅栅隙： 5-10mm台数: 1套栅前水深： 500mm安装角度： 45-75°筛网运动速度： 2m/min电机功率： 0.55KW主体材质: 304SS不锈钢2）技术规范：3.1细格栅由防护罩、电机、减速机、机架、梨形耙齿、牵引链、链轮、清洗刷和喷嘴冲洗系统等组成。
设备按标准进行生产制作,所涉及的标准详见技术标准汇总表。
3.2机械格栅为双侧链条传动、采用梨形耙齿形式,梨形耙齿采用不锈钢制作,耙齿互相叠合串接,每组耙齿由不锈钢轴承串联,链轮的节距为100mm。
3.3本装置配套户外型电气控制箱,设在格栅就近位置,格栅的控制分手动及自动两种形式。
3.4机械格栅设有机械及电气双重保护措施,全自动控制。
3.5机械格栅机架部分采用304不锈钢材质。
3.6控制系统：包括就地电气柜。
3.7机械格栅驱动电机采用户外形三相异步电动机,防护等级IP54,绝缘等级F级,并设有过载报警及机械双重保护装置。
3.8为保证电机安全运转,在减速机输出轴端的链轮盘上设计安装了过载安全销,避免设备超负荷工作。
3.8机械格栅所有内部件在工作进行检验及试验,内部组合件在工厂安装定位,并提供正确的安全支撑,以防止运输时的偏位、松动及损坏。
FH型机械格栅使用说明书
FH600型机械格栅使用说明书无锡市金迪环保技术有限公司目录一、概述 (3)二、规格型号及技术参数 (3)三、主要结构及特点 (3)四、安装及试运转 (4)五、使用、维护及注意事项 (5)一、概述：FH 型系列机械格栅主要用于清除市政或工业废水中的漂浮(悬浮)杂质，以保护水泵叶轮，减轻后续工序的处理负荷。
该设备的主要特点是可以连续清除水中污物，且耙齿回转时产生相互运动，使其具有自动卸料功能。
本设备不易堵塞、能耗低、噪音小、效率高。
二、规格型号及技术参数：三、主要结构及特点：FH型机械格栅由机架、驱动系统、导向系统、清洗系统、耙齿系统等组成。
机架为不锈钢，导向系统的传动轮轴、清洗轴系和耙齿系统穿杆、内外传动链片、耙齿等采用不锈钢材质，从而提高了耐腐蚀性能。
驱动系统中减速机输出设置了安全销，过载时可保护设备免受损坏。
设备运行时，减速机带动链轮转动，链轮带动耙齿系统作回转运动，组成耙齿系统的耙齿将水中杂物连续地捞出水面。
当运动到机架上部时，耙齿上的杂物一部分在耙齿相对运动时靠自重下落，另一部分靠清洗系统的转刷将其刮落。
这样周而复始的运行，使水槽内的杂物不停地被分离出来，从而使污水得到初步净化及达到保护后续设备的目的。
该设备采用三相交流电源，电压为380V，50Hz，电机防护等级IP55(户外型)。
四、安装及试运转在安装该设备之前，应检查混凝土格栅井的实际尺寸是否与设计图相符。
如有差异，应修正后再次检查。
检查无误后方可进行设备安装。
设备吊装时，应利用设备上的起吊孔联结钢丝绳，以免造成设备损坏。
该设备插入格栅井后，应检查设备安装位置是否正确，检查无误应立即使其固定座与预埋钢板焊接固定。
如有土建标高误差，应在固定座下垫设相应厚度的钢板后焊接牢固或凿去多余的混凝土。
格栅安装后应保证格栅安装角度正确，检查设备底部与混凝土井底紧贴，有必要的话，应在设备底部灌浆填缝，以免运行时，水中杂质在设备底部流失。
应检查设备侧面的橡胶板状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回转式细格栅除污机操作规程
宜兴市华电环保设备有限公司
目录
1、工作原理
2、一般性能描述
3、性能和结构
4、主要技术参数：
5、主要材质：
6、现场控制箱
7、设计、制造及质量控制
8、检验与试验要求
9、设备的安装、运行、维修手册
10、注意事项及维护
1、工作原理
回转式机械细格栅是一种用于水源口拦除固体垃圾的专用设备，它可以连续自动地清除污水中的各种形状的漂浮物。
当格栅链在减速机驱动机构的驱动下，安工作方向做循环运动，此时水槽中的水流经齿耙栅隙，耙齿格栅对水中的固体杂物进行拦截，并由运动中的耙齿将其捞起，随耙齿链一起向上运行到达顶部后，通过链轮和弯轨的导向，使每组耙齿之间产生相对运动，达到自清目的，致使大部分固态杂物因自身重力而落下，另一些粘附在栅缝中的杂物在反转清洗刷的作用下把耙齿的杂物洗刷干净，并均匀地落入螺旋输送机中。
由于耙齿格栅链是一个封闭式循环机构，所以它可以自动连续地工作，对水中漂浮杂物不断地进行清除。
2、一般性能描述
循环耙式清污机适用于原生污水的漂浮物的清除，其主要部件是通常称为“耙齿”或“耙爪”的过滤元件。
整个格栅部件直接安装在渠道上，固体物由滤带捕获，通过耙齿送至格栅驱动装置后部的较高位置后排出。
格栅支架的二侧均固定有混凝土渠道上，并且拆卸方便，格栅在安装过程中保证渠道内的所有污水能全部流经格栅，并且格栅在除污过程中在格栅两侧无死坑。
格栅除污机构在运行中断后一旦恢复运行时，格栅除污机构能在完全阻塞的格栅上去除积聚的栅渣。
机械格栅架、支架及各运动构件均为户外型，所有构件的设计保证在最恶劣的环境中使用寿命最长。
3、性能和结构
回转式机械格栅主要由机架、驱动装置（电机减速机）、二侧牵引链、导向链轮、钩形栅片、清扫用转刷及现场控制箱组成。
◆齿耙
齿耙是由诸多小齿耙相互联接组成一个硕大的旋转面，捞渣彻底、干净、运转灵活可靠。
齿耙具有足够的强度和刚度，不会造成连接轴的弯曲或影响耙栅平稳移动或脱链。
卸料后的回程耙栅设置实用可靠的卸污吸嘴不会粘附污物。
耙齿由采用尼龙材料制造。
◆机架及机架护罩
格栅机的框架、机架护罩采用相当尺寸的不锈钢焊接而成，形成一个刚性支承结构。
机架及护罩为连续焊接，以防止污水向外漏出。
设备机架内侧设置牵引链循环运动轨导，机架
两侧为不锈钢板，构成回转式机械格栅的框架，其断面尺寸足够最大工作截荷的要求。
机架的两侧与格栅井之间间隙通过机架两侧的橡胶封板来防止垃圾。
◆耙齿链
耙齿链由一组独特和耙齿装配而成，承载能力强，极少损环。
耙齿的运行平稳，耙齿设置均匀，便于更换并且有足够的强度和刚度。
为了避免杂物进入耙齿牵引链，创造性地设计了封闭式牵引链，从而使设备运行更稳定可靠；耙齿端部圆滑，能使杂物有效脱，不会重返污水中。
设备上部设有清扫装置，此机构动作灵活，位置可调，自身具有很好的净洗能力，可将耙齿粘附的少量杂物通过清洗刷的反向旋转来清洗干净，不会发生堵塞现象，日常维修工作量很少；
◆驱动装置
回转式机械格栅的驱动装置其结构紧凑，调整维修方便。
驱动装置设有链条张紧机构、机械过载装置，链条的安全系数大于6。
驱动装置灵活、平稳可靠、无异常噪声。
驱动装置设防护罩，其结构形式便于维修检查，并能满足室外安装的要求，
驱动轴能承受弯矩和钮矩同时作用的荷载，轴承及设备的所有转动部位的润滑能自动进行。
驱动电机为F级绝缘，380V、3P、50Hz，电机额定功率比格栅最大实耗功率大10%。
◆防链条脱落措施
牵引链的脱落一般主要为输送链水平移动和由于链条过长与链轮齿啮合不良所造成，首先在设计时，左右二侧输送链条内侧的销轴设计为凸肩，销轴一端用卡簧固定。
输送链条由于长时间在受拉条件下工作必定会产生变长现象，此时通过调整涨紧轮保证链条传动的正常啮合，在垂直方向上确保链传动的正常工作。
◆水下转动轮
水下转动轮应采用导向滚轮的形式，在结构防止栅渣物的缠绕。
4、主要技术参数：
5、主要材质：
机架、牵引链、传动链、传动链轮、导向链轮、螺栓、螺母、垫层：不锈钢
钩型栅片：尼龙清扫用转刷：橡胶
6、现场控制箱
、机械保护
在传动链轮中需设置过载安全保护装置，能在过载情况下瞬间切断动力输出，预防传动件被损坏。
、电气控制箱：按甲方提供的电气设计图纸进行制作。
7、设计、制造及质量控制
我公司对所有设备及格栅除污机的设计、制造及安装均在质量监控的全过程中进行，根据建设部行业标准（平面格栅除污机CF/T3048-1995）、格栅除污机的加工质量主要控制如下：
◆材料及标准件的采购
所有外购标准件及材料严格按照双方约定的要求采购，均有产品的合格证书。
◆主要技术参数控制
根据颁布标准（平面格栅除污机CF/T3048-1995）要求，格栅除污机在制造、工厂组装、工厂单机试车、现场安装调试及运行阶段受检内容如下：
二侧导轨平行度
二侧面导轨应平直，其平行度偏差≤1mm
整体变形量
工作面歪曲度：≤L/1000（≤2mm ）
侧面弯曲度：≤L/1000（≤2mm ）
局部凸凹白平度：≤1mm/m
扭曲：≤1mm/m
相邻构件结合面错：≤1mm/m
组装试运行及现场调试运行：
◆噪声检测
电机及减速装置运行应平稳，无异常噪声，格栅整机运行的噪声值应≤80db，耙齿上下运行灵活、平稳、制动可靠，齿耙行走移位准确，定位精度。
◆设备外观检测
设备外观应美观，各部均应达到标书要求，无零部件遗漏，运行平稳良好，包括焊缝质量、驱动系统、链传动系统、电控箱等的检查。
◆齿耙额定载荷试验
用配重块均匀布置在耙斗内，耙斗上行时测试驱动电机的输入功率及电流，该数值应小于电机及减速装置额定值。
8、检验与试验要求
、试验要求：
、检验：
◆、出厂检验：焊接件需除净焊缝上的焊渣、焊粒，焊缝平整光滑，不允许有裂纹、夹渣、烧穿等缺陷；焊缝的形式尺寸符合GB985的要求，所有焊接牢固可靠这两条的要求。
◆、制造偏差应符合制造偏差符合下列规定：
A、间隙偏差不超过
B、整机运转后应无异常噪声,无卡滞现象
C、涂装质量应符合JB/的规定
9、设备的安装、运行、维修手册
（1）、格栅除污机安装时，首先检查基础螺栓开档尺寸是否与机座尺寸相符，核对沟渠宽度、深度是否正确，方可将设备吊装于预制基础中去，对准位置拧紧固定螺母。
（2）、设备放入基础后，待就位正确后将支架与预埋钢板焊牢。
（3）、当格栅组完毕后用手转动减速机输入机油，检查各运动件是否有干涉及卡滞现象，运动是否灵活。
（4）、用手转动减速机输入油，检查耙齿轴的相对位置是否正确。
（5）、通电试转减速机的转向（按箭头）是否正确。
（6）、卸去安全防护罩，放松传动链张紧轮，卸下链条，启动电机，观察和调整转向后，卸脱部件逐一装好。
（7）、调整耙齿链的张紧轮，使其松紧度合适。
（8）、启动驱动机构，使其空载运行，正常后可投入运行。
10、注意事项及维护
（1）、在运行过程中严禁设备倒转。
（2）、定期检查减速机的润滑油是否达油面刻度线，当不足时应加注润滑油。
减速机每半年更换一次润滑油。
(3)、滚动轴承投入正常动转，须每隔三个月加注锂基润滑油脂，其填充量为轴承与轴座空间的1/2。
（4）、过载时，安全销自动切断，即驱动电机正常运行而耙齿链不运转，此时应停机检查，排除故障后方可换下安全销重新投入生产运行，严禁强制运行。
（5）、确保安全销的规格和数量不变，严禁更改规格和添加安全销数目。
（6）、检查耙齿、轴端挡圈是否有松动和脱落，如有损环情况及影响工作时应及时通知制造厂，以便于更换。
（7）、保持减速机链条张紧，不能过松。
（8）、控制部分每三个月根据电气线路图，检查和试验开关装置和各指示灯等。
