读卡器程序烧写流程
sd卡烧写原理
sd卡烧写原理一、概述SD卡是一种常用的存储设备，它具有体积小、容量大、读写速度快等特点，并且可以被广泛应用于各种嵌入式系统中。
为了在嵌入式系统中使用SD卡，需要将系统镜像烧写到SD卡中，这就需要用到SD卡的烧写原理。
本文将详细介绍SD卡烧写原理。
二、SD卡的结构和工作原理1. SD卡的结构SD卡主要由控制器和闪存芯片组成。
其中，控制器负责与主机进行通信，并且管理闪存芯片的读写操作；而闪存芯片则是实际进行数据存储的地方。
2. SD卡的工作原理当主机需要与SD卡进行通信时，首先会向SD卡发送一个命令。
这个命令包含了操作类型、数据地址、数据长度等信息。
接着，控制器会根据命令类型执行相应的操作，并且将结果返回给主机。
具体来说，如果是读操作，则控制器会从闪存芯片中读取相应的数据并发送给主机；如果是写操作，则控制器会将主机发送过来的数据写入到闪存芯片中。
三、 SD 卡烧写原理1. 烧写流程SD卡烧写的流程主要包括以下几个步骤：（1）格式化SD卡首先需要将SD卡进行格式化，以便清除SD卡中的数据，并且为接下来的烧写操作做好准备。
（2）分区接着，需要对SD卡进行分区。
一般情况下，会将SD卡分为两个区域：一个用于存储引导程序和内核镜像，另一个用于存储文件系统。
（3）烧写引导程序和内核镜像在完成分区之后，就可以开始烧写引导程序和内核镜像了。
这里需要将引导程序和内核镜像按照一定的格式写入到相应的分区中去。
（4）烧写文件系统最后，需要将文件系统烧写到SD卡中。
这里同样需要按照一定的格式将文件系统写入到相应的分区中去。
2. 烧写工具为了方便进行SD卡烧写操作，通常会使用一些专门的工具来完成。
这些工具主要包括以下几种：（1）dd命令dd命令是Linux下的一个命令行工具，可以用来复制文件、转换文件格式等操作。
在进行SD卡烧写时，可以使用dd命令将镜像文件直接写入到SD卡中。
（2）Win32DiskImagerWin32DiskImager是一个Windows下的烧写工具，可以用来将镜像文件烧写到SD卡中。
emmc烧录方法
emmc烧录方法摘要：1.EMMC 简介2.EMMC 烧录方法3.烧录工具与流程4.常见问题与解决方法5.总结正文：1.EMMC 简介EMMC（Embedded Multi-Media Card）即嵌入式多媒体存储卡，是一种用于嵌入式设备中的存储解决方案。
它具有较小的体积、低功耗和较好的稳定性等特点，广泛应用于智能手机、平板电脑、车载系统等设备中。
2.EMMC 烧录方法EMMC 烧录，指的是将固件（Firmware）或操作系统（OS）等数据写入到EMMC 存储器的过程。
烧录过程通常分为以下几个步骤：（1）准备工作：首先，需要准备好烧录所需的固件文件、烧录工具和相应的驱动程序。
此外，还需确保设备的电源供应稳定。
（2）连接烧录器：将烧录器与电脑连接，确保电脑能够识别烧录器。
（3）选择固件文件：在烧录工具中选择需要烧录的固件文件，点击开始烧录。
（4）等待烧录完成：在烧录过程中，请勿断开设备与电脑的连接，以免烧录失败。
等待烧录工具提示烧录完成，即可拔掉设备。
3.烧录工具与流程常用的EMMC 烧录工具有Huawei HiSuite、QFIL（Qualcomm Flash Image Loader）等。
以QFIL 为例，烧录流程如下：（1）安装QFIL：从Qualcomm 官网下载并安装QFIL。
（2）准备固件文件：将需要烧录的固件文件（.hex 或.img 格式）和设备对应的驱动程序（.dll 文件）放入同一文件夹中。
（3）启动QFIL：双击运行QFIL，选择“Load Image”选项，加载固件文件。
（4）选择设备：在“Connected Devices”列表中选择需要烧录的设备。
（5）开始烧录：点击“Download”按钮，开始烧录过程。
4.常见问题与解决方法（1）烧录失败：可能是由于固件文件损坏、设备与电脑连接不稳定等原因导致。
检查固件文件完整性，确保设备与电脑连接正常。
（2）设备无法启动：可能是烧录过程中出现错误，导致设备无法启动。
烧录教程
烧录教程
第一步：把烧录工具（PhoenixCard_V309.rar）和烧录软件（后缀为img格式）下载拷贝到电脑上；
第二步：然后把PhoenixCard_V309.rar解压到桌面上；
第三步：运行phoenixcard （）
第四步：插入带SD 卡的读卡器
第五步：点击按钮
第六步：在选择组合框选择读卡器对应的盘符
第七步：点击文件，选择img文件，选择打开。
第八步：选择所需要的烧写模式，选择“卡量产”
第九步：点击，烧写的提示信息会显示在中间提示信息列表，典型界面信息如下：
第十步：系统显示烧写结束后，点击“退出”，然后把SD卡从电脑上拔出；
第十一步：将连接机顶盒的信号线（hdmi线、av线、电源线）通通拔掉，再把SD卡插在产品左侧的SD卡槽内，再连接上电源线，机顶盒指示灯就会有蓝灯在闪，蓝灯会闪就已经表示系统正在读取，请耐心等待3分钟至10分钟左右；第十二步：等待至蓝灯没有闪后表示刷机完成，请拔掉SD卡，然后再断电，再重新插上信号线和电源，等待产品开机；
温馨提示：刷机后第一次开机速度较慢，请耐心等待，并请再刷机过程中不要切断电源。
烧写程序步骤
烧写程序步骤
嘿，朋友们！今天咱就来讲讲烧写程序这个事儿。
你想想看啊，烧写程序就像是给一个机器注入灵魂。
这可不是随随便便就能搞定的事儿，得有点技巧和耐心呢！
首先，咱得把准备工作做好。
就像要去打仗，你得先把武器弹药准备齐全吧！得把需要烧写的程序找出来，确认好版本啥的，可别弄错了，不然那不就成了乱弹琴啦！
然后呢，连接好设备。
这就好比是给机器搭起了一座沟通的桥梁，要是桥没搭好，那灵魂咋能送过去呢？这时候可不能粗心大意，得仔细检查好每一个接口，每一根线。
接下来就是关键时刻啦！开始烧写程序。
就好像是把珍贵的宝贝小心翼翼地放进一个特别的盒子里。
这个过程可得全神贯注，不能有一丝分心。
看着那些代码一点点地传输过去，心里还真有点小激动呢！
烧写的过程中，你可得盯着点进度条啊，就像看着赛跑的选手一点点冲向终点。
要是突然卡住了，那可别急得跳脚，得冷静下来找找原因。
是不是哪里没设置好呀，还是设备出了啥小毛病。
等烧写完成啦，别着急欢呼，还得检查检查效果呢！就像是做好了一道菜，得尝尝味道对不对。
看看程序运行得顺不顺畅，有没有啥问题。
要是有问题，那咱就得重新再来一遍咯。
你说这烧写程序是不是挺有意思的？就像一场小小的冒险，有挑战也有惊喜。
咱得胆大心细，才能把这个灵魂注入的工作完成得漂漂亮亮的呀！
总之呢，烧写程序可不能马虎，每一个步骤都得认真对待。
这就像是盖房子，基础打不好，房子可就不结实啦！所以啊，大家一定要用心去做，相信自己一定能成功的！加油吧！。

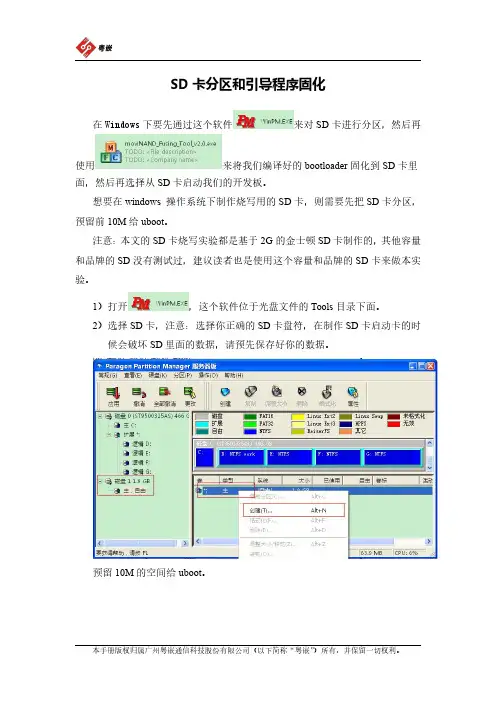

基于SD卡自动烧写方法
3） 对 SD 卡分好区之后，双击
。选择正确的盘
符。
4）先点击 Brows 浏览到已经编译好的 uboot，然后点击 START。完成之后退 出该程序。
本手册版权归属广州粤嵌通信科技股份有限公司（以下简称“粤嵌” ）所有，并保留一切权利。
对于 SD 卡里面镜像的名字需要遵循下面的命名规则， 否则如果通过 SD 卡的 方式进行烧写的话会失败， 在 SD 卡的根目录下面建立一个 GEC210 的目录，并且 将这些镜像保存到这个 GEC210 目录内，才能正常烧写。 uboot 分区镜像名字: u-boot.bin linux 内核分区镜像名字：zImage linux 文件系统分区镜像名字：system.img 此外，uboot 烧写时，nandflash 分区如下 { .name .start .length .flags }, { .name .start = "recovery", = 0x100000, // 5M = "uboot", = 0x0, = 0x100000, =0 // 1M
本手册版权归属广州粤嵌通信科技股份有限公司（以下简称“粤嵌” ）所有，并保留一切权利。
.start .length .flags }
= 0xCC00000, = 0,
// 204 M
= FASTBOOT_PTENTRY_FLAGS_WRITE_YAFFS
本手册版权归属广州粤嵌通信科技股份有限公司（以下简称“粤嵌” ）所有，并保留一切权利。
再选择装载
系统会给我们新建的这个盘分一个盘符，点击确定即可
本手册版权归属广州粤嵌通信科技股份有限公司（以下简称“粤嵌” ）所有，并保留一切权利。
对我们的 SD 卡分区好之后，点击应用点击确定，就可以对我们的 SD 卡进 行分区，建立分区表信息。
TF卡烧写UBOOT
TF卡烧写UBOOT
把光盘BOOT目录下的boot.bz2文件拷贝到PC机linux的目录下，例如/home/armzone/
然后解压boot.bz2
tar jxvf boot.bz
进入解压后的boot目录
把TF卡插入读卡器，把读卡器插到PC机的USB端口。
如果使用虚拟机的话，请将U盘接入到虚拟机。
在虚拟机右下角找到TF读卡器设备，点击右键，选择Connect
然后在linux的终端执行UBOOT写入命令
sudo ./armzone.sh /dev/sdb
要求输入root用户密码，输完密码后回车，输入密码过程不会显示***，注意操作。
这样烧写就完成了。
常见错误
TF卡硬件没有识别到，或者TF卡设备名称不是sdb
使用df命令查看挂载设备
如上图，有sdbx设备存在才行。
如果TF卡被识别为sdc或者sdd等，都不能正常烧写。
程序烧写说明
程序烧写说明OK300C根据用户选配单片机类型不同烧写程序的方式也有所不同，主要分三类：STC单片机用户烧写方法，并口ISP下载器烧写方法，USB接口ISP下载器烧写方法。
下面将详细介绍烧写程序的方法。
一、 STC单片机用户烧写方法启动下载软件，首次设置时只需注意芯片的选择，在左上角下拉框中选择STC89C52RC，一般的台式机大多只有一个串口，所以COM栏就选择COM1，如果使用别的串口那就选择相应的串口号，其它全部使用默认，不明白时最好不要乱改，不然可能会把芯片锁死，以后就用不了了。
总体设置如下图：点击软件界面上的Open File 打开对话框，将*.hex或者*.bin文件选择，选择好后点击Open 。
要先把实验板上的电源关掉，因为STC的单片机内有引导码，在上电的时候会与计算机自动通讯，检测是否要执行下载命令，所以要等点完下载命令后再给单片机上电。
然后点击如图中的Download/下载钮，接着按下实验板上电源给单片机上电若出现上述图片，则说明已经给单片机成功下载了程序，并且已经加密。
二、 并口ISP下载器烧写方法将ISP下载器插在主板的ISP口处。
确认板上JP1三个跳线都断开，连接好电源线，打开电源。
打开下载软件MuCodeISP，以下载AT89S52为例，选择89S5X，选择89s52，如下图然后加载要烧录的程序点击File菜单下的openflash，出现如下对话框选择要烧录的文件，这里是*.hex文件烧录，点击下图中的Program按钮就可以把程序下载到单片机A VR单片机的程序烧录过程也是一样的。
不过烧录51和A VR单片机切换时，要注意不要忘记进行51/avr单片机选择键的操作。
三、 USB接口ISP下载器烧写方法选配USB接口isp下载器的用户，使用的烧写软件是A VRSTUDIO。
首先要安装好该软件，安装方法和安装普通软件一样。
可以用AVR Studio的4.13或更高版本控制STK500/AVRISP，选择STK500 or AVRISP和Auto或者具体的COM?端口进行联机，点击avr studio主窗口中的图标前面标有Con的那个图标，然后按下图选择即可进行STK500或者JTAG的联机，由于avr studio会记忆用户使用的设备是STK500ISP还是JTAG并且同时会记忆用户使用的COM号，如果下次和上次使用的是相同的设备并且没有更换COM口，那么下次使用的时候直接点击右边标有AVR的那个图标就可以快速进入联机状态；如果下次和上次使用了不同的设备或不同的COM口请使用Con图标进行联机。
MPLAB PM3烧写器使用SD卡步骤简介
MPLAB PM3烧写器使用SD 卡步骤简介
1、烧写器准备
连接好PM3的电源线、USB 通信线，插入SD 卡，上电。
正常情况下，PM3显示菜单如下图，若没有“MPLAB PM3 Card”菜单，说明SD 不能被识别。
可能原因：<1>、SD 卡容量过大；<2>、不识别SD 卡文件格式。
2、使用MPLAB IPE 连接PM3
安装MPLAB X IDE 开发环境时，IPE 也会同时安装到PC 机上。
MPLAB X IDE 主要用于程序编辑、编译、调试，当然也可以烧写。
MPLAB IPE 主要用于程序烧写。
MPLAB IPE 打开后，界面如下图。
点击“Connect ”，连接PM3。
连接PM3
连接后可看到下图，output窗口显示PM3的版本信息
PM3版本信息
3、下载hex文件到SD卡
打开Setting->Advanced Mode菜单，进入高级模式，此时需要输入密码，默认密码是microchip。
进入后，看到下图窗口，左边多了很多功能选项。
从左侧功能选项选择“Enviroment”，进入如下界面
在Enviroment Name框填入名称（不识别中文）、SQTP File框选择SQTP文件、Misc Files 选择hex文件。
点击“Save to PM3 SD Card”,下载完成后，状态栏会有相应提示“Enviroment successfully created.”
注：SQTP文件可以用左侧“SQTP”功能生成。
4、通过PM3烧写程序。
烧录程序步骤
烧录程序步骤
在计算机的USB口中插入USB转串口板。
并用杜邦线连接好VCC、GND、RXD、TXD引脚。
1、USB驱动安装完毕后请检查USB转串口的端口号，并记下端口号
2、打开烧录软件文件夹下面的STC_ISP_V483.exe程序，出现如下界面：
按界面提示步骤1的MCUType选择STC90C52RC单片机。
步骤2中打开程序文件为用Keil4编写并编译成为Hex文件后的程序文件
步骤3中com端口选择1中的USB转换的COM口，最高波特率设置为2400
步骤4按默认值不变。
选择12T/单倍速。
步骤5选择Download/下载
在出现正在尝试与MCU/单片机握手连接时打开板子的电源开关。
握手成功后开始自动下载程序，最后下载完成即烧录完毕。
若出现故障，请检查线路连接，调低串口的波特率并重试几次。
如何烧写u-boot到SD卡
如何烧写u-boot到SD卡1 在WINDOWS下制作u-boot启动卡在Windows下要先通过这个软件WinPM.exe来对SD卡进行分区，然后再使用moviNAND_Fusing_Tool_v2.0.exe来将我们编译好的bootloader固化到SD卡里面，然后再选择从SD卡启动我们的开发板。
想要在windows 操作系统下制作烧写用的SD卡，则需要先把SD 卡分区，预留前10M给uboot。
1）打开WinPM.ex，这个软件位于光盘文件的T ools目录下面。
2）选择SD卡，注意：选择你正确的SD卡盘符，在制作SD卡启动卡的时候会破坏SD里面的数据，请预先保存好你的数据。
预留10M的空间给uboot。
选择是FAT32的格式选择确定再选择装载系统会给我们新建的这个盘分一个盘符，点击确定即可息。
分区完成之后，点击关闭即可。
3）对SD卡分好区之后，双击。
选择正确的盘符。
先点击Brows浏览到已经编译好的uboot，然后点击START。
完成之后退出该程序。
4) 制作好SD卡之后烧写镜像将SD卡从电脑上拨下来，然后插到开发板的SD卡卡槽里面，将启动模式开关拨到SD-BOOT 位置，上电，然后就可以看到uboot已经启动。
2 在ubuntu下制作u-boot启动卡1、u-boot中带有的烧写工具2、更改sd_fusing.sh文件1）将./mkbl1 ../u-boot.bin SD-bl1-8k.bin 8192改为sudo ./mkbl1 u-boot.bin SD-bl1-8k.bin 81922）将dd iflag=dsync oflag=dsync if=../u-boot.bin of=$1 seek=$uboot_position改为dd iflag=dsync oflag=dsync if=u-boot.bin of=$1 seek=$uboot_position3、操作方法1、编译sd_fusing路径下的makefile，更新两个小工具$ make2、查看SD卡在ubuntu上的挂在路径$ cat /proc/partitionsmajor minor #blocks name8 0 20971520 sda8 1 19921920 sda18 2 1 sda28 5 1046528 sda58 16 3870720 sdb8 17 3716096 sdb13、执行sd_fusing.sh$ sudo bash ./sd_fusing.sh /dev/sdb/dev/sdb/dev/sdb reader is identified.make sd card partition./sd_fdisk /dev/sdb1+0 records in1+0 records out512 bytes (512 B) copied, 0.281018 s, 1.8 kB/smkfs.vfat -F 32mkfs.vfat 3.0.9 (31 Jan 2010)No device specified!Usage: mkdosfs [-a][-A][-c][-C][-v][-I][-l bad-block-file][-b backup-boot-sector] [-m boot-msg-file][-n volume-name][-i volume-id][-s sectors-per-cluster][-S logical-sector-size][-f number-of-FATs][-h hidden-sectors][-F fat-size][-r root-dir-entries][-R reserved-sectors]/dev/name [blocks]BL1 fusing16+0 records in16+0 records out8192 bytes (8.2 kB) copied, 2.01173 s, 4.1 kB/su-boot fusing864+0 records in864+0 records out442368 bytes (442 kB) copied, 6.53632 s, 67.7 kB/sU-boot image is fused successfully.4、将GEC210平台选择从SD卡启动5、sd_fusing.sh文件分析## Copyright (C) 2010 Samsung Electronics Co., Ltd.# /## This program is free software; you can redistribute it and/or modify# it under the terms of the GNU General Public License version 2 as# published by the Free Software Foundation.#####################################reader_type1="/dev/sdb"reader_type2="/dev/mmcblk0"if [ -z $1 ] # //-z 字符串为"null"，判断执行./sd_fusing.sh时，是否未带参数thenecho "usage: ./sd_fusing.sh。
emmc烧录方法
emmc烧录方法摘要：1.EMMC概述2.烧录工具选择3.烧录步骤详解4.烧录注意事项5.常见问题及解决方法正文：一、EMMC概述EMMC（Enhanced Micro Memory Card）是一种高性能、高容量、低功耗的存储卡，广泛应用于智能手机、平板电脑等移动设备。
EMMC闪存卡拥有较高的读写速度，能够满足用户对快速存储和数据传输的需求。
本文将为您介绍EMMC烧录方法，帮助您更好地使用和管理EMMC存储卡。
二、烧录工具选择在进行EMMC烧录之前，首先需要选择一款合适的烧录工具。
市面上有很多专业的烧录工具，如Rohs、Winshang等。
在选择烧录工具时，请务必考虑以下几点：1.兼容性：确保烧录工具支持EMMC存储卡的烧录；2.功能强大：选择具有多种烧录功能的烧录工具，以便应对不同场景的需求；3.操作简便：易于上手，减少学习成本。
三、烧录步骤详解1.准备工作：将EMMC存储卡插入读卡器，连接到电脑；2.打开烧录工具：启动已选择的烧录工具，并进行相应的设置；3.选择烧录模式：根据需求选择合适的烧录模式，如普通烧录、高速烧录等；4.导入数据：将需要烧录的数据导入到烧录工具的缓存区；5.开始烧录：点击开始烧录按钮，等待烧录过程完成。
四、烧录注意事项1.确保EMMC存储卡的供电稳定，以免烧录过程中出现意外；2.烧录过程中请勿拔插存储卡或断开连接，以免造成数据丢失或烧录失败；3.如果您在烧录过程中遇到问题，请及时停止操作，并寻求专业人士的帮助；4.烧录完成后，请检查存储卡中的数据是否正常，以确保烧录成功。
五、常见问题及解决方法1.烧录过程中出现卡顿或进度停滞：请检查存储卡是否损坏，或更换其他存储卡进行测试；2.烧录失败或数据丢失：尝试重新烧录，或检查烧录工具的设置是否正确；3.烧录完成后无法识别存储卡：请确保设备支持EMMC存储卡，并检查存储卡是否已正确安装。
通过以上步骤，相信您已经掌握了EMMC烧录方法。
2024年度第3讲入门篇程序烧录的4种方法
JTAG（Joint Test Action Group）是一种国际标准测试协 议，主要用于芯片内部测试。通 过JTAG接口，可以对芯片内部的
逻辑电路进行控制和观测。
2024Debug）是 ARM公司提出的一种单线调试方 式，与JTAG相比，SWD在高速
模式下面尤其管用，且只需要 SWDIO和SWCLK两根线。
件的远程升级。
OTA原理
OTA技术基于网络通信协议，将 更新数据包从服务器传输到客户 端设备，设备在接收到数据包后 进行解析、校验和安装等步骤，
完成软件升级。
OTA应用
OTA技术广泛应用于智能手机、 平板电脑、智能家居等设备的软 件升级中，提高了用户体验和设
备安全性。
2024/2/3
22
选择合适方案进行远程升级
JTAG/SWD调试接口通常用于嵌 入式系统开发过程中，进行程序
的下载、调试和仿真等操作。
17
使用JTAG/SWD进行程序下载和调试
连接JTAG/SWD调试器
将JTAG/SWD调试器与目标板连接，确保连接正确并稳定。
2024/2/3
配置下载器
根据目标芯片和开发环境，配置下载器的相关参数，如芯片型号、波 特率等。
第3讲入门篇程序烧 录的4种方法
2024/2/3
1
目录
2024/2/3
• 程序烧录基本概念与原理 • 第一种方法：串口烧录 • 第二种方法：USB接口烧录 • 第三种方法：JTAG/SWD调试接口
烧录
2
目录
• 第四种方法：在线编程（ISP）和无 线更新（OTA）
• 总结回顾与拓展延伸
2024/2/3
ISP技术具有操作简便、编程速度快、可靠性高等优点， 广泛应用于嵌入式系统开发中。
android烧写步骤
烧写步骤1、将SD卡插入USB读卡器，在windows xp环境下，将SD卡格式化为FAT32格式化。
2、在Windows XP环境下，打开moviNAND_Fusing_Tool.exe3、将SDboot.bin写入SD卡◆在SD/MMC Driver处选择SD卡在Windows XP下的映射盘符◆在Image file 处，点击“Browse”键，将SDboot.bin添加进来◆点击“START”◆如果写入成功，会弹出“Fusing image done”，点击“确定”完成烧写。
附注：成功烧写后，在SD卡中是看不到写入的数据的，而且SD卡的容量也不会发生变化。
4 烧写uboot本节讲的是通过SD卡启动SDboot，然后通过SDboot中的命令，通过USB OTG接口将u-boot.bin写入nand flash；如果是第一次烧写，或原来在nand flash中的u-boot被损坏，可通过本方法来重新烧写u-boot到nand flash。
5 设置SD启动模式以下是友坚不同型号开发板SD启动模式的设置：Idea6410 SW1设置为：1111UT6410BV02/BV03/BV04/BV05 SW1设置为：1111UT-S3C6410 SW1设置为：011111006 烧写uboot.bin通过DNW下载并烧写“u-boot.bin”dnw c0008000nand erase 0 40000;nand write c0008000 0 400007 烧写zImage通过DNW下载并烧写“zImage”dnw c0008000nand erase 900000 300000;nand write c0008000 900000 3000008 烧写android下载烧写“ut6410_root.img”dnw c0008000nand erase C00000 F400000;nand write.yaffs c0008000 C00000 xxxxx其中的xxxxx部分要输入dnw实际下载的文件大小。
烧写步骤——精选推荐
烧写步骤1、启动Uboot,配置⽹络, 以下的IP以及路径需要根据⾃⼰的情况修改setenv serverip 192.168.45.24setenv netmask 255.255.255.0setenv gateway 192.168.45.1setenv ipaddr 192.168.45.202setenv ethaddr 00:27:1A:00:00:52save2、烧写u-boottftp 80000000 u-boot.binnand erase 0 0x80000nand write 0x80000000 0 0x80000烧完 reset,再进⼊uboot，需要重新设置⽹络，与1同样。
3、烧写主kernel和备份kerneltftp 80000000 vmlinux.bin.gz.ub#烧写主kernelnand erase 0x100000 0x400000nand write 0x80000000 0x100000 0x400000#烧写备份kernelnand erase 0x500000 0x400000nand write 0x80000000 0x500000 0x4000005、设置eeprom#修改kernel_rootfs_flagimw 51 0.2 0 1#修改app_flagimw 51 1.2 0 1#修改loader_flagimw 51 2.2 0 1#修改MAC，⼀定要设置，否则nfs挂载不了imf 51 8.2 00:27:1A:00:00:51imw 51 19.2 0 1 /*MAC后写个结束符'\0'*/4、设置boot-args 通过nfs 挂载rootfs启动,以下IP要根据⾃⼰情况修改setenv bootcmd0 "nand read 80000000 100000 400000; bootm 80000000"setenv bootargs0 "root=/dev/nfs rw nfsroot=192.168.45.32:/opt/STM/STLinux-2.4/devkit/sh4/target"setenv bootargs0 ${bootargs0} "mtdparts=stm-nand-flex.0:512k(uboot),512k(logo),4M(kernel0),4M(kernel1),17M(rootfs),20M(loader0),20M(loader1),15M(app),45M(data)" setenv bootargs0 ${bootargs0} "console=ttyAS0,115200 stmmaceth=msglvl:0,watchdog:5000"setenv bootargs0 ${bootargs0} "ip=192.168.45.202:192.168.45.32:192.168.45.1:255.255.255.0:M18(000000):eth0:off bigphysarea=3000 elevator=cfq nbootpart=uboot"setenv bootcmdsetenv bootargssaveenvsetenv bootcmd1 "nand read 80000000 100000 400000; bootm 80000000"setenv bootargs1 "root=/dev/nfs rw nfsroot=192.168.45.32:/home/rootfs"setenv bootargs1 ${bootargs1} "mtdparts=stm-nand-flex.0:512k(uboot),512k(logo),4M(kernel0),4M(kernel1),17M(rootfs),20M(loader0),20M(loader1),15M(app),45M(data)" setenv bootargs1 ${bootargs1} "console=ttyAS0,115200 stmmaceth=msglvl:0,watchdog:5000"setenv bootargs1 ${bootargs1} "ip=192.168.45.202:192.168.45.32:192.168.45.1:255.255.255.0:M18(000000):eth0:off bigphysarea=3000 elevator=cfq nbootpart=uboot"setenv bootcmdsetenv bootargssaveenv6、重启，进⼊到nfs⽂件系统,进⼊到root⽬录下放置镜像以及ipanel_mtd.elf⽂件夹,使⽤⼩⼯具ipanel_mtd.elf烧写yaffs2分区，因为yaffs2⽂件系统，不能直接使⽤u-boot烧写。
jlink烧写程序图文教程
Jlink 烧写程序图文教程第一步安装jlink驱动，安装完成后出现如下图标：SEGGER1.打开J-Flash，就是要烧写程序的软件2.打开会出现如下图这个界面，直接点击start j-flash3.进入后，点击open project，打开工程4.选择你的cpu芯片的对应jflash，下图是对应的NXP的LPC2114这款芯片，D:\Program Files\SEGGER\JLink_V490\Samples\JFlash\ProjectFiles\NXP，这个是路径完成后，会提示成功的标语，下图中我已经选择了下载文件，所以出现了对应的二进制文件，正常情况下到这一步是没有出现2进制文件的，这时需要点击图中的connect，如果出现下面错误，就是提示could not find any flash devices ，这表示连接不成功，解决的办法就是，选择options—project settings ，改变cpu设备点击CPU选项，按图中选择device，找到你对应的cpu就可以了这是提示连接成功的截图。
之后就可以选择你所需要下载的程序文件了，点击file—open data file这边需要注意的是，每次只能打开一个程序文件，比如图中的二进制文件，只能有一个接着就是烧写了，点击target – program如果出现read memory error 错误，有2个选择，1关闭当前要下载的程序，重新选择二进制文件，2，选择target中的program&verify 或者auto，一般情况下auto这个选择都是可以执行的，这个auto一般情况下都是下载成功的，如果到这一步还不成功的话，就选择关闭软件，按上面再来一次，或者重新选择程序，最后一张图就是下载成功的提示，一切完成。
迪文液晶屏烧写通用工艺
迪文液晶屏烧写
通用工艺
PG.GP004
2.2贴软件标贴
完成烧写后，在目标板子上贴上所烧写的软件版本号标贴。（注：所要软件标贴号参见对应的嵌入式软件清单）
完成后填写记录卡
2.烧写内容
液晶屏烧写工装SD卡
2.1烧写文件
给液晶屏上电目标液晶屏上电，等待液晶屏正常点亮，再将SD卡插入到液晶屏SD卡槽内，液晶屏检测到SD卡后自动启动烧写，首先烧写配置文件阶段，液晶屏呈全蓝，然后依次烧写图片，正在烧写的图片会在液晶屏上显示，烧写完成后液晶屏会显示第一张图片，拔下SD完成烧写。（注意：如果烧写失败需要重新烧写的话两次烧写之间至少间隔6秒）
（编制时间：）
编 制：
工 程 部 审 核：
研 发 部 审 核：
批 准：
受 控 状 态：
各版本建立及修订履历
版本号
建立/修订履历
申请人/日期
审核人/日期
批准人/日期
V1.0
初次建立
烧写步骤
工具及仪器
1.烧写前准备
9V或12V电源、液晶屏连接线
1.1装连接
将液晶屏按图与9V或12V电源连接。
SUPERPR0 Model 501s 烧录器软件烧录方法
SUPERPRO Model 501s 烧录器软件烧录方法一、安装烧录程序1.1：鼠标左键双击安装程序1.2：在语言选择界面，点击下拉箭头选择中文后点确定（如不选择默认为英文安装，但在软件安装成功后还可以更改为中文菜单）1.3：点击“NEXT”1.4：点击“I Agr ee”1.5：按默认值安装1.6：安装完成后将launch the program前的勾去再点“finish”1.7：初次使用时会要求安装USB驱动，依据提示选择自动安装即可，安装成功后在设备管理器中会发现一个新的USB设备（usb驱动存放路径：C:\WINDOWS\system32\drivers\xeusb5.sys ）二、连机程序烧录2.1：双击桌面上烧录器的快捷方式，打开烧录程序2.2：烧录程序初始化中2.3：烧录程序主界面菜单中文对照Auto：自动progran：编程read：读取verify：完整性检查blank_check：空白检查erase：擦除lock_bit1：保护lock_bit1_2：移去保护2.4：选择要烧录的flash 型号（型号一写要选对，否则烧录后会出现不开机的现象）点选择器件选择flash型号直接输入flash型号（选择IC厂家后，右边的具体型号必需为第一位）2.5：烧录器会根据选择的IC型号，列出IC的相关信息并指出IC第一脚的位置（看后关闭即可）2.6：载入烧录程序点击“浏览”指出烧录程序的存储路径后点确定编辑自动烧录方式如下图所示依次选择为“erase ”（擦除）“blank_check ”（空白检查）“program ”（编程）“veify ”（校验）之后点确定2.7：点击烧录程序界面左边菜单的“auto”按扭正式烧录程序（烧录好1PCS后装机测试看是否工作正常，测试OK后就可以批量烧录，未经装机测试严禁批量烧录以免程序烧录错误或不成功）三、脱机程序烧录（前面所有设置同2.1 ~ 2.7 ）3.1：选择“量产模式”（此模式适用于大批量烧录程序）3.2：勾选“使用量产模式”后点确定3.3：点击“工程”菜单，选择子菜单“保存工程文件”3.3.1：根据个人喜好选择工程文件保存路径（文件名不能有中文，出现中文脱机烧录时显示会乱码，因烧录器本身无中文字库！文件名的后缀. PRJ 不能删除，删除后无法识别）3.3.2：输入工程文件保护密码（密码可以任意输入，密码输入后要记得密码，如忘记密码脱机烧录时将无法通过密码验证）3.4：下载库设置3.4.1：导入工程文件3.4.2：找到之前保存的工程文件后点“打开“3.4.3：密码验证3.4.4：密码验证OK后显示IC相关信息，看完后关闭即可3.5：将工程文件下载到烧录器上的CF卡中3.5.1：验证工程文件保护密码3.5.2：初次使用时会弹出下图所示提示框，点“是”即可3.5.3：点击“插入”按钮3.5.4:烧录器会自动找到所有文件名后缀为prj 的文件，选择想要导入的工程文件后点“打开”3.5.5：验证工程文件保护密码3.5.6：工程文件导入后点“下载库文件”3.5.7：验证工程文件保护密码3.5.8：库文件下载成功后会弹出下图所示提示，点击确定即可3.5.9：点击“确定”后可以将烧录器电源关闭，拔出USB线，再次打开烧录器上的电源开关进行脱机烧录了。
