浪涌保护器上的参数
浪涌保护器的主要技术参数
浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.冲击次数7.防护等级三、各技术参数的作用和选择原则四、浪涌保护器的应用领域五、如何选择合适的浪涌保护器正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、仪器仪表和通信设备等免受瞬时电压、电流冲击的电子元件。
它能有效地抑制电压峰值，降低电磁干扰，确保被保护设备的安全稳定运行。
二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器所能承受的电压值，用户应根据被保护设备的电压等级选择合适的额定电压。
2.额定电流：浪涌保护器所能承受的电流值，应与被保护设备的电流需求相匹配。
3.最大持续电压：浪涌保护器能够长时间承受的电压值，一般要求大于等于额定电压。
4.脉冲电压：浪涌保护器能够承受的瞬时电压峰值，应根据被保护设备所承受的电压冲击类型和程度选择。
5.响应时间：浪涌保护器动作的时间，一般越快越好，能更快地切断异常电压，保护设备安全。
6.冲击次数：浪涌保护器在规定的试验条件下，能承受的电压冲击次数。
在选择时，应根据被保护设备所处的环境条件，选择具有足够冲击次数的浪涌保护器。
7.防护等级：浪涌保护器的防护能力，通常用IP等级表示。
防护等级越高，防护能力越强。
三、各技术参数的作用和选择原则1.额定电压和最大持续电压：应根据被保护设备的电压等级选择，确保浪涌保护器能正常工作。
2.额定电流和冲击次数：应与被保护设备的电流需求和环境条件相匹配，确保浪涌保护器能有效抑制电压峰值。
3.响应时间：越快越好，能迅速切断异常电压，保护设备安全。
4.防护等级：根据被保护设备所处的环境条件选择，确保设备不受外部物体和液体的侵害。
四、浪涌保护器的应用领域浪涌保护器广泛应用于电力系统、通信系统、家电产品、工业控制设备等领域，有效保护设备免受瞬时电压、电流冲击的影响。
浪涌保护器资料
浪涌保护器资料B类电源电涌保护器应用范围：JL360-B…, JL360-B/NPE用于低压配电线路第一级防雷及抗电涌保护，保护整幢建筑物所有的用电设备。
一般安装在建筑物输入电源总配电室内的进线配柜上，或楼内单元输入电源的主配电盘上。
型号说明：JL360-B…不带遥信接点JL360-B/NPE 在3＋1组合方式中，用于N与PE之间技术参数：参数/型号Type JL360-B385 JL360-B420 JL360-B/NPE 最大连续运行电压U C385V~/500V- 420V~/560V- 260V~标称放电电流（8/20μs）I n40kA最大放电电流（8/20μs）I max80kA保护级别在In时Up ≤2400V ≤2500V ------前置保险63A ------响应时间t A≤25ns≤100ns指示窗口绿色正常／红色失效接线方式并联工作温区-40℃~+80℃接线规格 2.5mm2~35mm2外壳材料阻燃塑料外壳防护等级IP20尺寸10.8㎝×9㎝×6.7㎝安装支架35mm电气导轨作用及特点：用于将电源线接入等电位系统中，安装于LPZ0A-1界面，用于保护低压装置，抑制电涌。
防止低压设备受到过压干扰的破坏。
具有泄流能力强，低残压等级，快速响应，高绝缘电阻，可与单相、多相进行保护，与下一级过压保护器配合器使用效果更佳，如JL360-C385。
多功能连接端子将电源线连于防雷等电位中，适用于各种供电。
安装说明：●电涌保护器可以固定在35mm电气导轨上；●电涌保护器组合方式与配电系统相关。
常见配电系统，TN-S、TN-C-S宜采用4+0组合方式，TN-C、IT宜采用3+0组合方式，TT宜采用3+1组合方式；●电涌保护器连接线宜采用16mm2或以上铜导线，连接线尽量短、粗、直；●电涌保护器宜采用“V”形接法；●当电源线路额定电流大于63A时，须在电涌保护器前安装63A断路器。
浪涌保护器上的参数
浪涌保护器上的参数1、最大放电电流Imax 给浪涌保护器施加波形为8/20微秒的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
2、额定放电电流Isn 给浪涌保护器施加波形为8/20微秒的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
3、标称电压Un 被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
4、电压保护级别Up 浪涌保护器在下列测试中的最大值：1千伏/微秒斜率的跳火电压；额定放电电流的残压。
5、额定电压Uc 能长久施加在浪涌保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
6、数据传输速率Vs 表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用浪涌保护器的参考值，浪涌保护器的数据传输速率取决于系统的传输方式。
7、最大纵向放电电流 指每线对地施加波形为8/20微秒的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。
8、漏电流 指在75或80标称电压Un下流经浪涌保护器的直流电流。
9、最大横向放电电流 指线与线之间施加波形为8/20微秒的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。
10、峰值放电电流 分两种：额定放电电流Isn和最大放电电流Imax。
11、响应时间tA 主要反应在浪涌保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。
12、在线阻抗 指在标称电压Un下流经浪涌保护器的回路阻抗和感抗的和。
通常称为“系统阻抗”。
13、回波损耗Ar 表示前沿波在保护设备（反射点）被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。
14、插入损耗Ae 在给定频率下浪涌保护器插入前和插入后的电压比率。
浪涌保护器3技术参1
7.可附加遥讯报警装置
8.阻燃PBT外壳材料
技术参数
型号
最大持续
工作电压
Uc～(V)
直流参数
电压
V1mA(V)
标称放电
电流In（kA）8/20μs
最大放电电流Imax（kA）8/20μs
电压保护水平
Up（kV）
CJP25
(MOV-D)
275
430
10
25
1.2
320
510
1.35
385
620
1.5
NPE-D
255
500
1.2
MOV-D与NPE-D可组合成零地保护组合，也称为“3P+N”保护模式
适用范围
Imax为25kA的CJP/MOV系列电涌保护器，适用于交流50Hz/60Hz，220V/380V供电系统末端用电设备雷击或过电压的保护。如信息网络、智能设备、民用建筑等。
特点
1.残压低，漏电流小
2.响应时间≤25nS
3.工作环境－40℃－+85-℃
4.热脱扣/熔断功能，响应速度快
5.插拔式模块化结构，安装/更换方便

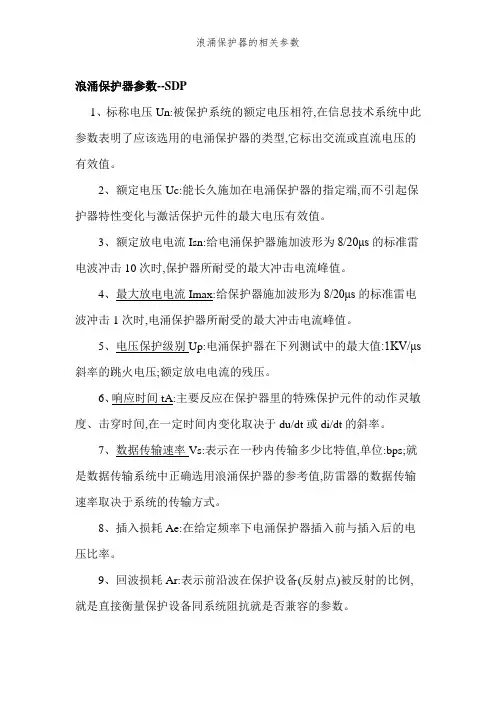

浪涌保护器的相关参数
浪涌保护器参数--SDP1、标称电压Un:被保护系统的额定电压相符,在信息技术系统中此参数表明了应该选用的电涌保护器的类型,它标出交流或直流电压的有效值。
2、额定电压Uc:能长久施加在电涌保护器的指定端,而不引起保护器特性变化与激活保护元件的最大电压有效值。
3、额定放电电流Isn:给电涌保护器施加波形为8/20μs的标准雷电波冲击10次时,保护器所耐受的最大冲击电流峰值。
4、最大放电电流Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时,电涌保护器所耐受的最大冲击电流峰值。
5、电压保护级别Up:电涌保护器在下列测试中的最大值:1KV/μs 斜率的跳火电压;额定放电电流的残压。
6、响应时间tA:主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间,在一定时间内变化取决于du/dt或di/dt的斜率。
7、数据传输速率Vs:表示在一秒内传输多少比特值,单位:bps;就是数据传输系统中正确选用浪涌保护器的参考值,防雷器的数据传输速率取决于系统的传输方式。
8、插入损耗Ae:在给定频率下电涌保护器插入前与插入后的电压比率。
9、回波损耗Ar:表示前沿波在保护设备(反射点)被反射的比例,就是直接衡量保护设备同系统阻抗就是否兼容的参数。
10、最大纵向放电电流:指每线对地施加波形为8/20μs的标准雷电波冲击1次时,浪涌保护器所耐受的最大冲击电流峰值。
11、最大横向放电电流:指线与线之间施加波形为8/20μs的标准雷电波冲击1次时,浪涌保护器所耐受的最大冲击电流峰值。
12、在线阻抗:指在标称电压Un下流经保护器的回路阻抗与感抗的与。
通常称为“系统阻抗”。
13、峰值放电电流:分两种:额定放电电流Isn与最大放电电流Imax。
14、漏电流:指在75或80标称电压Un下流经保护器的直流电流。
浪涌保护器的主要技术参数
浪涌保护器的主要技术参数摘要：1.浪涌保护器的定义和作用2.浪涌保护器的主要技术参数3.浪涌保护器技术参数的解释4.浪涌保护器的应用场景5.如何选择合适的浪涌保护器正文：浪涌保护器，又称电涌保护器（Surge Protective Device，简称SPD），是一种用于保护电子设备、仪器仪表和通讯线路安全的电子装置。
当电气回路或通信线路因外界干扰突然产生尖峰电流或电压时，浪涌保护器能够在极短时间内导通分流，从而避免浪涌对回路其他设备器材造成损害。
浪涌保护器的主要技术参数包括：1.额定电压：指浪涌保护器正常工作的电压范围，一般为220V 至380V。
2.额定放电电流：表示浪涌保护器能够承受的最大冲击电流，通常以kA 为单位。
例如，100kA 代表冲击电流Iimp 的数值。
3.响应时间：指浪涌保护器从接收到浪涌信号到启动保护作用的时间，通常以微秒（μs）为单位。
响应时间越短，保护效果越好。
4.保护水平：表示浪涌保护器能够有效抑制的电压峰值，通常以kV 为单位。
保护电压水平越低，对设备的保护效果越好。
5.接口类型：浪涌保护器通常有串口、并口和直流接口等不同类型的接口，以适应各种电气回路的需要。
在理解了浪涌保护器的主要技术参数后，我们需要根据实际应用场景选择合适的浪涌保护器。
以下是一些常见的应用场景和对应的浪涌保护器选择建议：1.家庭住宅：家庭住宅一般使用交流50/60HZ，额定电压220V 的供电系统。
在此场景下，可以选择额定电压为220V，响应时间在10/350μs，保护水平在2kV 的浪涌保护器。
2.第三产业：包括商业、金融、旅游等行业，通常使用交流50/60HZ，额定电压220V 至380V 的供电系统。
在此场景下，可以选择额定电压为220V 至380V，响应时间在10/350μs，保护水平在2kV 的浪涌保护器。
3.工业领域：工业领域对浪涌保护器的要求较高，通常需要承受更高的冲击电流和电压峰值。
浪涌保护器的主要技术参数
浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.插入损耗7.保护等级三、各技术参数的作用和选择方法四、浪涌保护器的应用场景五、总结正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、电子设备免受瞬时电压、电流干扰的防护装置。
它在电路中引入阻抗，当电压或电流超过设定值时，浪涌保护器动作，将多余的电压或电流导向地线，从而保护后级设备不受损坏。
二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器的额定电压是指它能正常工作的电压范围。
在选择浪涌保护器时，应根据被保护设备的额定电压来选择，以确保其在正常工作电压范围内能有效保护设备。
2.额定电流：浪涌保护器的额定电流是指它能承受的最大电流。
在选择浪涌保护器时，应根据被保护设备的电流需求来选择，以确保其在正常工作电流范围内能有效保护设备。
3.最大持续电压：最大持续电压是指浪涌保护器能承受的最高电压。
在选择浪涌保护器时，应根据被保护设备的最大工作电压来选择，以确保其在电压波动时能有效保护设备。
4.脉冲电压：脉冲电压是指浪涌保护器能承受的瞬时电压。
在选择浪涌保护器时，应根据被保护设备可能遭受的电压冲击来选择，以确保其在遭受电压冲击时能有效保护设备。
5.响应时间：响应时间是指浪涌保护器在检测到电压或电流超过设定值时，动作的时间。
在选择浪涌保护器时，应根据被保护设备对响应时间的要求来选择，以确保其在瞬时电压、电流干扰发生时能迅速动作，保护设备。
6.插入损耗：插入损耗是指浪涌保护器对信号的衰减程度。
在选择浪涌保护器时，应根据被保护设备的信号传输要求来选择，以确保其在保护设备的同时，不影响信号的传输。
7.保护等级：保护等级是指浪涌保护器所能承受的电压、电流冲击能力。
在选择浪涌保护器时，应根据被保护设备所处的环境以及可能遭受的电压、电流冲击来选择，以确保其在恶劣环境下能有效保护设备。
浪涌保护器介绍
深圳市安普迅通信技术有限公司是专业的浪涌保护器（防雷器）生产厂商，主要的浪涌保护器（防雷器）系列有：AX电源防雷箱，AM电源防雷模块、AS信号浪涌保护器、AR天馈浪涌保护器、AJ监控系统三合一(二合一)集成浪涌保护器、防雷插座（排插），千兆网浪涌保护器，POE以太网供电浪涌保护器，并对外提供OEM等。
安普迅系列浪涌保护器技术力量雄厚、生产能力较强，产品经过严格检测把关，价格优惠，受到广大客户的信，安普迅人将再接再励，将安普迅至高的防雷技术和防雷精神推向世界！为了更全面的开拓市场，我公司长期诚征各地代理商、经销商，同时寻各地系统集成商、监控工程商及开关电源生产商合作。
望有此意向的企业和个人与我们联系，我们将提供给您优质的产品和服务!·2004年安普迅通过深圳市科技局高新技术企业认定；·2007年公司通过ISO9001：2000版质量体系认证。
公司本着“精于技术，优于质量”的原则。
始终把产品的质量放在首位，在研发、试验、试制、生产、检验、销售等阶段，严格按照标准进行质量控制；售后服务：·防雷产品通过信息产业部通信产品防雷性能质量监督检测中心的严格检测；·公司配备了完备的售后服务体系，秉承“售前技术优，售后服务优”的服务宗旨，坚持提供优质服务。
·安普迅旗下防雷和监控产品均办理了太平洋责任保险，防雷产品提供五年质保期，为出售的产品和相关系统提供更全面、有力的保障。
复合型电源防雷箱~复合型电源防雷箱适用范围防雷箱配备电源指示、防雷指示、劣化报警及指示、雷击计数器、防雷熔断丝等,SPD模块采用电压开关型模块和电压限制型模块(或一体化MOV)组成。
主要安装在配电房、配电柜、交流配电屏、开关箱和其它重要设备、容易遭受雷击设备的电源进线处,以保护设备免遭沿电源线路侵入的雷击过电压造成的损害;可广泛应用于通信、电力、交通、金融、铁路、民航等系统的主电源防护。
·复合型电源防雷箱广泛应用于通信、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护；·建筑物总配电屏，配电柜，配电箱，须安装第一级防雷设施的环境；·无人执守但须安装第一级带遥信指示的防雷设备的环境；需要有第一级防雷失效指示及报警指示及雷电泄放记录环境；·小面积但要求两级电涌保护的环境命名规则产品性能参数及特点性能特点· B+C级保护通流量大，残压极低，响应时间快；·采用最新灭弧技术，彻底避免火灾；；·采用温控保护电路，内置热保护；·自带远程告警干接点，便于远程监控；·配备雷电计数器，准确记录雷击次数；·带有电源状态指示灯，指示浪涌保护器工作状态；·核心元件采用国际知名品牌，性能优异；·结构严谨，工作稳定可靠。
三级浪涌保护器参数
三级浪涌保护器参数引言：三级浪涌保护器是一种用于电力系统中的重要保护设备，主要用于保护电力设备免受浪涌电压的损害。
本文将介绍三级浪涌保护器的参数及其作用，帮助读者更好地理解和应用该设备。
一、额定电压：三级浪涌保护器的额定电压是指设备能够承受的最大电压值。
在设计和选择三级浪涌保护器时，需要根据实际电力系统的额定电压确定合适的保护器额定电压。
二、额定电流：额定电流是指三级浪涌保护器能够承受的最大电流值。
电力系统中的电流波动和短路等异常情况会导致电流突然增大，如果三级浪涌保护器的额定电流过小，就无法正常工作，无法保护电力设备。
三、额定频率：额定频率是指三级浪涌保护器能够正常工作的电力系统频率。
电力系统的频率通常为50Hz或60Hz，而三级浪涌保护器需要能够适应这两种频率。
四、额定工作电压：额定工作电压是指三级浪涌保护器正常工作时的电压范围。
电力系统中的电压波动范围较大，三级浪涌保护器需要能够在这个范围内正常工作，以保护电力设备。
五、额定放电电流：额定放电电流是指三级浪涌保护器在放电状态下通过的电流。
当电力系统中出现浪涌电压时，三级浪涌保护器会通过放电来消除过电压，额定放电电流需要根据电力系统的特点和设备的需求来确定。
六、额定放电能量：额定放电能量是指三级浪涌保护器在一次放电过程中释放的能量。
放电能量越大，说明三级浪涌保护器的放电能力越强，能够更好地保护电力设备。
七、额定耐受电压：额定耐受电压是指三级浪涌保护器能够在不损坏的情况下承受的最大电压。
当电力系统中的电压超过额定耐受电压时，三级浪涌保护器会自动断开，以保护电力设备。
八、额定耐受电流：额定耐受电流是指三级浪涌保护器能够在不损坏的情况下承受的最大电流。
当电力系统中的电流超过额定耐受电流时，三级浪涌保护器会自动断开，以保护电力设备。
九、动作时间：动作时间是指三级浪涌保护器在受到浪涌电压刺激后，从检测到动作的时间间隔。
动作时间越短，说明三级浪涌保护器的响应速度越快，能够更及时地保护电力设备。
浪涌防护器的主要技术参数与要求
浪涌防护器的主要技术参数与要求浪涌防护器的主要技术参数包括以下几个方面：1、防护水平(残平)Up浪涌防护器在通过浪涌电流时，保护器两端的电压差称残压。
防护水平是指在额定放电电流时，防护端的残压水平，即瞬时钳位电压的钳制能力。
这是选择浪涌保护器的一个重要指标，因为电气、电子设备只能承受一定范围的瞬时过电压，如电话交换机要求小于1000V，主机控制部份要求2、电压标称电压Un：与被防护系统的额定电压相符，例如：230/380V。
工作电压：在电网电压波动范围内具备正常运行的能力。
最大持续运行电压Uc：加在浪涌防护器接线端的最大连续工作电压的有效值。
Uc值必须与标称电压相符，在使用说明的规定范围内。
3、噪音衰耗浪涌瞬态过压一般都会引起微波和瞬态高频噪音，如果浪涌防护器不采用高频滤波器模块对微波和高频噪音进行过滤，就会导致系统紊乱和电子元件老化。
这是浪涌防护系统的安全、可靠的一项重要指标。
4、最大浪涌电流(放电容量)Imax最大浪涌电流是指浪涌防护器处理瞬态过压的最大工作电流。
浪涌电流Imax越大，浪涌防护器的可靠性越高。
当然，选择容量大小决定雷区浪涌的强弱、防护设备的重要性和经济价值等因素。
5、保护模式为保证被防护系统的安全，在三相四线并带地线的电源中必须采用全模式结构的浪涌防护系统。
6、响应时间ta浪涌防护器的响应时间必须比浪涌电流的速度快，是浪涌防护器的一项重要指标，它反映浪涌防护器的特性。
响应时间越小，抑制浪涌瞬态电压的速度就越快。
一般由计算机控制的电子设备，其浪涌防护器的响应时间应7、自动防故障保护浪涌防护器必须具有自动防故障保护功能。
8、浪涌防护能力(寿命)浪涌防护器在某波形(通常为10kA8/20μs20kV波形)下所承受的冲击次数。
9、绝缘电阻：≥1000MΩ10、浪涌防护器的辅助功能状态显示、音响报警、浪涌计数及远程监控功能。
11、电磁兼容电磁兼容应符合国际、国内标准。
浪涌保护器参数有何意义？该如何选型？
威普防雷讯致天下浪涌保护器（防雷器）参数有何意义？该如何选型？浪涌保护器简称SPD，根据其应用一般分为三类：电源浪涌保护器、信号浪涌保护器、天馈浪涌保护器。
一、电源浪涌保护器：1.参数1）保护模式：电气系统中电源保护器的保护部件可以连接在相对相、相对地、相对中性线、中性线对地及其组合，以及电子系统电涌保护器的保护部件连接在线对线、线对地及其组合，如：电源系统：相对相（L-L）、相对地(L-G/PE)、相对中线(L-N)、中线对地(N-G/PE)。
2）UC：最大持续工作电压，可连续地施加在SPD上的最大交流电压有效值或直流电压。
3）Imax：最大放电电流，流过浪涌保护器，具有8/20us波形的电流峰值，其值按II类动作负载试验的程序确定（Imax大于In）。
威普防雷讯致天下4）In：标称放电电流，流过浪涌保护器，具有8/20us波形的电流峰值，用于浪涌保护器的II类试验以及I试验的预处理试验5）UP：电压保护水平，表征浪涌保护器限制接线端子间电压的性能参数，该值大于限制电压最高值。
2.选择1）雷电防护等级-LPZO与LPZ1边界装设一级SPD；LPZ1与LPZ2边界装设二级SPD；后续防护区装设三级SPD甚至更多级达到层层设防，进一步消除闪电电涌效果。
2）UP应小于设备耐冲击电压额定值Uw3）总配电的浪涌保护器Imax应大于60KA，分配电大于40KA，房间大于20KA。
4）被保护电路供电制式（交流），IT，TT，TN等，确定保护模式。
5）被保护线路工作电压，系统电压波动范围，确定最大持续运行电压。
6）被保护设备的耐受电压水平，确定电压保护水平。
7）被保护设备的防雷等级，所处防雷分区LPZ，此项考虑选择SPD的标称放电电流、最大放电电流、冲击放电电流的要求，确定标称/最大放电电流。
威普防雷讯致天下二、信号浪涌保护器：1.参数1）UC：最大持续工作电压，可连续地施加在SPD上的最大交流电压有效值或直流电压。
浪涌保护器的主要技术参数
浪涌保护器的主要技术参数浪涌保护器是一种用来保护电子设备免受电压浪涌和过电压的损害的设备。
它能够有效地吸收和分散由于雷击、电网突发故障等原因引起的电压浪涌。
浪涌保护器在电子设备、通信设备、计算机设备、家用电器等领域都得到了广泛的应用。
下面将介绍浪涌保护器的主要技术参数。
1. 额定工作电压（VO）浪涌保护器的额定工作电压是指在正常工作条件下，浪涌保护器的工作电压范围。
通常情况下，浪涌保护器的额定工作电压为220V或者380V，在不同的国家和地区可能会有不同的标准。
2. 最大工作电压（UC）浪涌保护器的最大工作电压是指在正常工作条件下，浪涌保护器能够承受的最大电压。
一般来说，最大工作电压是额定工作电压的1.2倍至1.5倍。
3. 额定放电电流（In）浪涌保护器的额定放电电流是指在特定条件下（如8/20μs标准波形），浪涌保护器能够安全地放电的电流。
额定放电电流是衡量浪涌保护器放电能力的重要参数，一般情况下，额定放电电流越大，浪涌保护器的放电能力越强。
4. 最大放电电流（Imax）浪涌保护器的最大放电电流是指在极端条件下，浪涌保护器能够承受的最大放电电流。
通常情况下，最大放电电流是额定放电电流的1.5倍至2倍。
5. 阻抗浪涌保护器对电路的输入端和输出端都有一定的阻抗，阻抗的大小直接影响了浪涌保护器的放电能力和响应速度。
一般情况下，浪涌保护器的输入端阻抗应尽量大，输出端阻抗应尽量小，以确保浪涌保护器对电压浪涌的响应速度和放电能力。
6. 响应时间浪涌保护器的响应时间是指浪涌保护器在检测到电压浪涌到发生放电的时间。
响应时间越短，浪涌保护器对电压浪涌的响应速度越快，能够更有效地保护电子设备。
7. 使用寿命浪涌保护器的使用寿命是指浪涌保护器在正常工作条件下能够保持有效放电能力的时间。
一般情况下，浪涌保护器的使用寿命越长，它的保护效果就越可靠。
以上就是关于浪涌保护器的主要技术参数，这些参数对于浪涌保护器的性能和应用具有重要的影响。
浪涌三级等级划分标准
浪涌三级等级划分标准
浪涌保护器（SPD）的等级划分标准主要依据其测试波形、参数以及使用场合进行划分。
具体来说，浪涌保护器可以分为以下三个等级：
1. 一级浪涌保护器：这类浪涌保护器按照国家标准主要是指进行T1试验的浪涌保护器，测试波形为10/350us，主要参数用冲击电流Iimp标识。
2. 二级浪涌保护器：这类浪涌保护器按照国家标准指的是T2试验≥40kA的浪涌保护器。
测试波形为8/20us，参数用最大放电电流Imax和标称放电
电流In标识。
3. 三级浪涌保护器：这类浪涌保护器一般指的是20kA的浪涌保护器。
另外，依据所选择的浪涌保护器和预估的环境危害，维护系统软件的开关电源和机器设备所需要的保障措施可以分为三个级别。
B类浪涌保护器主要用于/50μs的冲击电压和较大冲击电流Iimp的实验，Iimp的波型为
10/350μs，最大4kv（符合IEC、IEC标准）。
C类浪涌保护器主要用于标称充放电电流In，冲击电压/50μs的冲击电压和较大冲击电流Iimp的实验，Iimp的波型为8/25ms。
以上信息仅供参考，如需了解更多信息，建议查阅专业书籍或咨询专业人士。
20ka 浪涌保护器 伏安特征参数
20ka 浪涌保护器伏安特征参数引言概述：20ka浪涌保护器是一种用于保护电气设备免受过电压浪涌的损害的装置。
它通过监测电路中的电压和电流，及时检测到浪涌电压，并通过引入合适的阻抗来限制电流，以保护设备免受损坏。
本文将详细介绍20ka浪涌保护器的伏安特征参数，包括其工作电压、浪涌电流和响应时间等。
正文内容：一、工作电压1.1 额定电压：20ka浪涌保护器的额定电压通常为220V或380V，这是指设备能够正常工作的电压范围。
在额定电压范围内，浪涌保护器能够有效地监测和保护设备免受过电压的影响。
1.2 工作电压范围：20ka浪涌保护器的工作电压范围通常为0-275V或0-480V，这是指设备能够正常工作的电压范围。
在工作电压范围内，浪涌保护器能够准确地检测到过电压，并采取相应的措施进行保护。
二、浪涌电流2.1 额定浪涌电流：20ka浪涌保护器的额定浪涌电流通常为20kA，这是指设备能够承受的最大浪涌电流。
当电路中的浪涌电流超过额定浪涌电流时，浪涌保护器会迅速响应并限制电流，以保护设备免受损坏。
2.2 最大浪涌电流：20ka浪涌保护器的最大浪涌电流通常为40kA，这是指设备能够瞬时承受的最大浪涌电流。
当电路中的浪涌电流超过最大浪涌电流时，浪涌保护器会立即切断电路，以保护设备免受损坏。
2.3 浪涌电流响应时间：20ka浪涌保护器的浪涌电流响应时间通常为纳秒级别，这是指设备能够在浪涌电流出现时迅速响应的时间。
较短的响应时间可以更有效地保护设备免受浪涌电流的影响。
三、其他特征参数3.1 保护等级：20ka浪涌保护器的保护等级通常为IP20或IP65，这是指设备对固体物体和水的防护能力。
较高的保护等级可以更好地防止灰尘、水滴等外部物质对设备的侵入。
3.2 温度范围：20ka浪涌保护器的工作温度范围通常为-40℃至+85℃，这是指设备能够正常工作的温度范围。
在工作温度范围内，浪涌保护器能够稳定地工作并提供有效的保护。
浪涌保护器参数
浪涌保护器参数
浪涌保护器的参数包括：
1. 额定电压（Rated Voltage）：浪涌保护器额定的最高工作电压。
常见的额定电压为120V、240V、380V等。
2. 额定电流（Rated Current）：浪涌保护器额定的最大工作电流。
常见的额定电流为10A、20A、30A等。
3. 最大过电压承受能力（Maximum Surge Voltage Rating）：浪涌保护器能够承受的最大过电压。
常见的最大过电压承受能力有500V、1000V、2000V等。
4. 最大脉冲电流承受能力（Maximum Surge Current Rating）：浪涌保护器能够承受的最大脉冲电流。
常见的最大脉冲电流承受能力有5kA、10kA、20kA等。
5. 响应时间（Response Time）：浪涌保护器在受到电压过载时开始响应的时间。
常见的响应时间为纳秒级。
6. 排雷能力（Surge Protection Level）：浪涌保护器能够提供的保护等级。
常见的排雷能力为3级、4级、5级等。
这些参数会根据不同的浪涌保护器型号和应用环境的需求而有所不同。
浪涌保护器上的参数
浪涌保护器上的参数1、最大放电电流Imax 给浪涌保护器施加波形为8/20微秒的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
2、额定放电电流Isn 给浪涌保护器施加波形为8/20微秒的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
3、标称电压Un 被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
4、电压保护级别Up 浪涌保护器在下列测试中的最大值：1千伏/微秒斜率的跳火电压；额定放电电流的残压。
5、额定电压Uc 能长久施加在浪涌保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
6、数据传输速率Vs 表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用浪涌保护器的参考值，浪涌保护器的数据传输速率取决于系统的传输方式。
7、最大纵向放电电流 指每线对地施加波形为8/20微秒的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。
8、漏电流 指在75或80标称电压Un下流经浪涌保护器的直流电流。
9、最大横向放电电流 指线与线之间施加波形为8/20微秒的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。
10、峰值放电电流 分两种：额定放电电流Isn和最大放电电流Imax。
11、响应时间tA 主要反应在浪涌保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。
12、在线阻抗 指在标称电压Un下流经浪涌保护器的回路阻抗和感抗的和。
通常称为“系统阻抗”。
13、回波损耗Ar 表示前沿波在保护设备（反射点）被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。
14、插入损耗Ae 在给定频率下浪涌保护器插入前和插入后的电压比率。
浪涌保护器T1,T2级区别
T1类电涌保护器指的是雷电测试波形为10/350us的产品，T2类电涌保护器指的是雷电测试波形为8/20us的产品。
2种浪涌保护器主要的区别就是在于测试波形的不同，10/350us波形能量比8/20us波形的能量更强，所以很多时候T1的电涌保护器一般都是12.5kA，15kA,25kA等，T2的电涌保护器确有
20kA,40kA,60KA,100kA等，虽然T2类电涌保护器的值看上去更大，但是他们测试波形不一样，实际上T1的能量更强。
所以国标GB50057-2010要求在总进线需要安装T1类的电涌保护器，也是第一级电涌保护器在选型的时候注意电涌保护器一定得有
T1试验Iimp(10/350us)测试的这个参数，一般是Iimp大于等于12.5kA，保护水平Up≤2.5kV就可以了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浪涌保护器上的参数
1、最大放电电流Imax
给浪涌保护器施加波形为8/20微秒的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
2、额定放电电流Isn
给浪涌保护器施加波形为8/20微秒的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
3、标称电压Un
被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
4、电压保护级别Up
浪涌保护器在下列测试中的最大值：1千伏/微秒斜率的跳火电压；额定放电电流的残压。
