氧化锆陶瓷硬度hrc

合集下载

氧化锆陶瓷

抗弯强度断裂韧性
Mpa
300
1/2
Mpam
4
350
400
700
1100
4.5
5
7
12
硬度
HRA
≥86
≥88
≥89
≥90 88-90
弹性模量线膨胀系数
GPa
320
-6 X10 /k
350
390
300
220
6.5-11.2
最小可达剩余不平衡度
Gmm/kg
≤0.8
不平衡减少率
≥85%
氧化锆陶瓷是一种新型高技术陶瓷，它与传统的氧化铝陶瓷相比具有以下优点：
1、高强度，高断裂韧性和高硬度
2、优良的耐磨损性能
3、弹性模量和热膨胀系数与金属相近
4、低热导率。氧化锆陶瓷具有相变增韧和微裂纹增韧，所以有很高的强度和韧性，被誉为“陶瓷钢”，在所有陶瓷中它的断裂韧性是最高。具有优异的室温机械性能。在此基础上，我们对氧化锆配方和工艺进行优化，获得了细晶结构的高硬度、高强度和高韧性的氧化锆陶瓷。高硬度、高强度和高韧性就保证了氧化锆陶瓷比其它传统结构陶瓷具有不可比拟的耐磨性。具有细晶结构的陶瓷通过加工可以获得很低的表面粗糙度（<0.1u m）。因而减少陶瓷表面的摩擦系数，从而减少魔擦力，提高拉丝的质量（拉出的丝光滑无毛刺，且不易断丝）。氧化锆的这种细晶结构具有自润滑作用，在拉丝时会越拉越光。氧化锆陶瓷的弹性模量和热膨胀系数与钢材相近，因而能有机的与钢件组合成复合拉线轮，不会因受热膨胀不一致而造成损坏或炸裂。使用证明氧化锆陶瓷拉线轮是现代高速拉线机的理想配件。
陶瓷材质性能参数（ceramics performance paramcter）

剑的属性

剑的常识剑是一个非常美丽的矛盾的结合体,它不断的挑战人的智慧，运气，材料和工艺的极限！但并不神秘！宝剑选择钢材上要的不是硬，而是其钢材热处理后的韧性与剑锋的硬度。

剑锋如果跟剑脊一样硬，砍到东西时能量都让剑锋吸收了，因此剑锋非常容易碎裂或卷刃。

钢铁的含碳量不是那么简单的越高越好的。

用作剑的钢铁，有两个基本属性，一是硬度，一是韧度，硬度就是这把剑能够切割多硬的东西，韧性是材料受多大能量冲击而不断裂的能力。

但很可惜，这两种属性在一定程度上是互斥的，钢铁里面含碳量越高，硬度就越高，打造出来的剑越锐利，但是也越脆，很可能一碰到硬的东西就崩口了；而含碳量低的熟铁，韧度很高，打造出来的剑不容易崩坏，甚至可以弯曲到一个程度也不会折断，但是没什么硬度，切割不了比较硬的东西（就像20元一把的太极剑)，所以，真正的宝剑是必须设法融合高碳钢和熟铁的优点的。

在古代，最好的办法就是用折叠锻打，把钢和熟铁一层一层细密地打在一起，并用渗碳的方法，这样打出来的剑就兼有高碳钢的锋利，和熟铁的韧度。

这种工艺打出来的剑在古代都是精品中的精品了，虽然这种工艺是中国发明的，但后来是伊朗（古代波斯）那边的锻造工艺最好，因此又被称为大马士革钢；又因为折叠锻打出来的钢，表面会有一层一层的纹路，很美观，因此又成为花纹钢。

（现在这些工艺几乎绝种了，目前一些所谓的大师制出来的东西，多为工业花纹钢，以及焊枪与酸洗出来的哗众取宠之物）图片来自: 册夹钢技术夹钢产生的刃图片来自: 清風劍歌的百度相册剑锋的保持性当然和硬度有关系，因为硬度本身是剑的一部分．剑是切割穿刺的工具，锋利是它的首要体现。

但越锋利的保持性就越低，更容易受损，因为越锋利的刃口越薄，同时硬度越高越容易甭口和断裂，因为脆，而受损后因为硬度高反而不容易修复，太多因素导致刃会钝，这就是为什么硬度处理越高的钢材更要采用分段热处理或者夹钢工艺的原因。

追求的是硬度和韧性的平衡点。

所谓好的保持性就是适当的开锋角度,研磨方式和适宜的钢材以及硬度处理，而不是单纯说硬度越高保持性就越好，实际上硬度越高的剑，如果刃开的薄的话就会死的越快越难看，所以你会发现很多追求粗勇强悍硬度高的刀剑，身和刃都厚，保持性很好，刃不容易出问题，但切割能力都相对比较差，原因是不敢去追求太薄太锋利，出问题会很没面子。

氧化锆陶瓷性能分析解析

Harbin Aurora Optoelectronics Technology Co.,Ltd.
二、氧化锆陶瓷的重要性能和机理
1、熔点氧化锆的熔点为2715℃，较高的熔点以及化学惰性使氧化锆可作为较好的耐火材料。
氧化锆耐火砖
Harbin Aurora Optoelectronics Technology Co.,Ltd.
应力作用图
三、氧化锆陶瓷应用对比与思考
1、氧化锆齿科应用
Harbin Aurora Optoelectronics Technology Co.,Ltd.
牙科氧化锆加工历史进程
软质到硬质
or
硬质到软质
？
Harbin Aurora Optoelectronics Technology Co.,Ltd.
5、Y-TZP增韧机理 1975年，Garvie等人提出相变增韧机理。氧化锆中四方相向单斜相的转变可通过应力诱发产生。当受到外力作用时，这种相变将吸收能量而使裂纹尖端的应力场松弛，增加裂纹扩展阻力，从而大幅度提高陶瓷材料的韧性。
氧化锆陶瓷微观裂纹
Harbin Aurora Optoelectronics Technology Co.,Ltd.
Harbin Aurora Optoelectronics Technology Co.,Ltd.
6、Y稳定机理 Y3+半径与Zr4+半径相近。它们在ZrO2中溶解度很大，经高温处理，这些低价阳离子将取代Zr4+的位置。此时为了保持材料的局部电中性而在点阵中引入氧空位，分布在二氧化锆体内，锆离子周围的空位降低了局部氧氧之间的排斥力，使配位层产生较大的畸变，从而形成能够在室温下保持亚稳定的四方晶格置换型固溶体，。

陶瓷刀具材料的名词解释

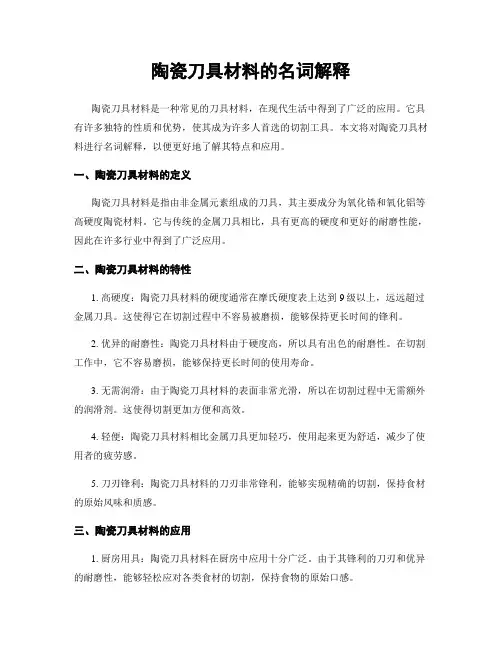

陶瓷刀具材料的名词解释陶瓷刀具材料是一种常见的刀具材料，在现代生活中得到了广泛的应用。

它具有许多独特的性质和优势，使其成为许多人首选的切割工具。

本文将对陶瓷刀具材料进行名词解释，以便更好地了解其特点和应用。

一、陶瓷刀具材料的定义陶瓷刀具材料是指由非金属元素组成的刀具，其主要成分为氧化锆和氧化铝等高硬度陶瓷材料。

它与传统的金属刀具相比，具有更高的硬度和更好的耐磨性能，因此在许多行业中得到了广泛应用。

二、陶瓷刀具材料的特性1. 高硬度：陶瓷刀具材料的硬度通常在摩氏硬度表上达到9级以上，远远超过金属刀具。

这使得它在切割过程中不容易被磨损，能够保持更长时间的锋利。

2. 优异的耐磨性：陶瓷刀具材料由于硬度高，所以具有出色的耐磨性。

在切割工作中，它不容易磨损，能够保持更长时间的使用寿命。

3. 无需润滑：由于陶瓷刀具材料的表面非常光滑，所以在切割过程中无需额外的润滑剂。

这使得切割更加方便和高效。

4. 轻便：陶瓷刀具材料相比金属刀具更加轻巧，使用起来更为舒适，减少了使用者的疲劳感。

5. 刀刃锋利：陶瓷刀具材料的刀刃非常锋利，能够实现精确的切割，保持食材的原始风味和质感。

三、陶瓷刀具材料的应用1. 厨房用具：陶瓷刀具材料在厨房中应用十分广泛。

由于其锋利的刀刃和优异的耐磨性，能够轻松应对各类食材的切割，保持食物的原始口感。

2. 医疗行业：陶瓷刀具材料在医疗行业中也有重要的应用。

由于其无菌性能好，不易滋生细菌，因此被广泛用于外科手术中的切割和切割骨头。

3. 电子行业：陶瓷刀具材料的高硬度和良好的耐磨性，使其在电子行业的切割、刮削和压痕等工艺中得到广泛应用。

4. 工业制造业：陶瓷刀具材料在工业制造业中能够实现精密加工和高效切割，常被用于对瓷砖、玻璃等材料进行切割和加工。

四、陶瓷刀具材料的保养和维护1. 使用后及时清洗：在使用陶瓷刀具材料后，应及时用清水将其表面的食物残渣和油脂清洗干净，以免对刀刃造成损坏。

2. 避免碰撞：陶瓷刀具材料虽然硬度高，但却比金属刀具更易脆裂，因此在存储和使用时应避免与硬物碰撞，以免刀刃受损。

氧化锆陶瓷硬度

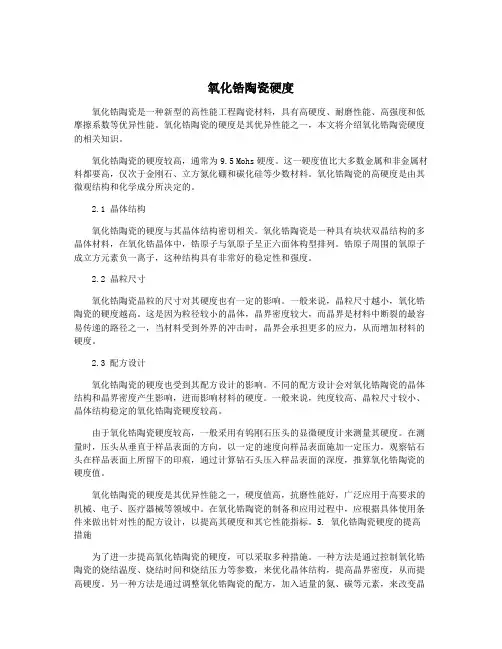

氧化锆陶瓷硬度氧化锆陶瓷是一种新型的高性能工程陶瓷材料，具有高硬度、耐磨性能、高强度和低摩擦系数等优异性能。

氧化锆陶瓷的硬度是其优异性能之一，本文将介绍氧化锆陶瓷硬度的相关知识。

氧化锆陶瓷的硬度较高，通常为9.5 Mohs硬度。

这一硬度值比大多数金属和非金属材料都要高，仅次于金刚石、立方氮化硼和碳化硅等少数材料。

氧化锆陶瓷的高硬度是由其微观结构和化学成分所决定的。

2.1 晶体结构氧化锆陶瓷的硬度与其晶体结构密切相关。

氧化锆陶瓷是一种具有块状双晶结构的多晶体材料，在氧化锆晶体中，锆原子与氧原子呈正六面体构型排列。

锆原子周围的氧原子成立方元素负一离子，这种结构具有非常好的稳定性和强度。

2.2 晶粒尺寸氧化锆陶瓷晶粒的尺寸对其硬度也有一定的影响。

一般来说，晶粒尺寸越小，氧化锆陶瓷的硬度越高。

这是因为粒径较小的晶体，晶界密度较大，而晶界是材料中断裂的最容易传递的路径之一，当材料受到外界的冲击时，晶界会承担更多的应力，从而增加材料的硬度。

2.3 配方设计氧化锆陶瓷的硬度也受到其配方设计的影响。

不同的配方设计会对氧化锆陶瓷的晶体结构和晶界密度产生影响，进而影响材料的硬度。

一般来说，纯度较高、晶粒尺寸较小、晶体结构稳定的氧化锆陶瓷硬度较高。

由于氧化锆陶瓷硬度较高，一般采用有钨刚石压头的显微硬度计来测量其硬度。

在测量时，压头从垂直于样品表面的方向，以一定的速度向样品表面施加一定压力，观察钻石头在样品表面上所留下的印痕，通过计算钻石头压入样品表面的深度，推算氧化锆陶瓷的硬度值。

氧化锆陶瓷的硬度是其优异性能之一，硬度值高，抗磨性能好，广泛应用于高要求的机械、电子、医疗器械等领域中。

在氧化锆陶瓷的制备和应用过程中，应根据具体使用条件来做出针对性的配方设计，以提高其硬度和其它性能指标。

5. 氧化锆陶瓷硬度的提高措施为了进一步提高氧化锆陶瓷的硬度，可以采取多种措施。

一种方法是通过控制氧化锆陶瓷的烧结温度、烧结时间和烧结压力等参数，来优化晶体结构，提高晶界密度，从而提高硬度。

氧化锆陶瓷

氧化锆陶瓷-----2011级材料科班2011 氧化锆陶瓷具有相变增韧和微裂纹增韧，所以有很高的强度和韧性，被誉为“陶瓷钢”，在所有陶瓷中它的断裂韧性是最高。

具有优异的室温机械性能。

在此基础上，我们对氧化锆配方和工艺进行优化，获得了细晶结构的高硬度、高强度和高韧性的氧化锆陶瓷。

高硬度、高强度和高韧性就保证了氧化锆陶瓷比其它传统结构陶瓷具有不可比拟的耐磨性。

具有细晶结构的陶瓷通过加工可以获得很低的表面粗糙度（<0.1u m）。

因而减少陶瓷表面的摩擦系数，从而减少磨擦力，提高拉丝的质量（拉出的丝光滑无毛刺，且不易断丝）。

氧化锆的这种细晶结构具有自润滑作用，在拉丝时会越拉越光。

氧化锆陶瓷的弹性模量和热膨胀系数与钢材相近，因而能有机的与钢件组合成复合拉线轮，不会因受热膨胀不一致而造成损坏或炸裂。

使用证明氧化锆陶瓷拉线轮是现代高速拉线机的理想配件。

氧化锆陶瓷是一种新型高技术陶瓷，它与传统的氧化铝陶瓷相比具有以下优点：1、高强度，高断裂韧性和高硬度2、优良的耐磨损性能3、弹性模量和热膨胀系数与金属相近4、低热导率。

（及对比性能参数如表1）表1 氧化锆陶瓷与普通陶瓷性能参数对比1.氧化锆陶瓷原料纯净的ZrO 2为白色粉末，含有杂质时略带黄色或灰色。

氧化锆有三种晶相，分别为单斜晶相、四方晶相和立方晶相，三者之间的转变关系如下1.1氧化锆粉末的制备常压下纯的氧化锆有三种晶型，低温为单斜晶系，密度 5.65g/cm3，高温为四方晶系，密度6.10g/cm3，更高温度下为立方晶系，密度6.27g/cm3，其相互间的转化关系如下：熔体立方四方单斜−−→−−−→−−−→−︒︒︒CC C O O O 271522370211702Zr Zr Zr单斜、四方、立方晶系3种1170 ℃ 2370 ℃ 2715 ℃ m -ZrO 2 ⇔ t -ZrO 2 ⇔ c -ZrO 2 ⇔ liq-ZrO 2 d = 5.65 6.10 6.27 g/cm 3 m -ZrO 2 → t -ZrO 2 T=~1200 ℃ m -ZrO 2 ← t -ZrO 2 T=~1000 ℃ 3~5%的体积膨胀和7~8%的切应变 ↓稳定ZrO 2 ←稳定剂←微裂纹 Y 2O 3，CaO ，MgO et al.天然ZrO2 和用化学法得到的ZrO2 属于单斜晶系。

陶瓷的应用概述

陶瓷的应用摘要：陶瓷在很多方面有重要的作用。

陶瓷有很多种类。

在陶瓷加入不同的氧化物会有不同的特性。

氧化物陶瓷1氧化锆陶瓷（ZrO2） ZrO2陶瓷硬度高，莫氏硬度6.5。

可以制成冷成型工具、整形模、拉丝模、切削刀具等。

ZrO2陶瓷强度高，韧性好，室温抗压强度达2100MPa，1000℃时为1190MPa。

最好的韧化陶瓷抗弯强度达2000MPa，断裂韧度达9MPa•m1/2。

用来制造发动机构件，如推杆、连杆、轴承、气缸内衬、活塞帽等。

ZrO2陶瓷的耐火度高，比热和导热系数小，是理想的高温绝热材料；化学稳定性好，高温时仍能抗酸性和中性物质的腐蚀。

ZrO2坩锅用于冶炼金属及合金，如铂、钯、铷、铑的冶炼和提纯。

对钢液很稳定，是连续铸锭用的耐火材料。

ZrO2陶瓷的电性能随稳定剂的种类、含量和测试温度不同而变化。

纯ZrO2是良好的绝缘体，室温比电阻高达1015Ω•m。

加入稳定剂后，其电阻率明显增加。

所以稳定ZrO2陶瓷在高温下是离子导电陶瓷。

稳定后的ZrO2陶瓷有氧缺位，可作为气敏元件。

氧化锆固体电解质在一定条件下，有传递氧离子的特性，可以制成高温燃料电池固体电解质隔膜，钢液氧的探测头等。

此外利用氧化锆相变特性，将氧化锆加到一系列其它氧化物基体中如莫来石、氧化铝、尖晶石等，可改善这些氧化物的韧性，如氧化锆增韧氧化铝（ZTA），即含有氧化锆的ZTA陶瓷，强度可高达1200MPa，韧性为16MPa∕m2。

2氧化镁陶瓷（MgO）氧化镁属立方晶系，MgO的热膨胀系数大，有较高的蒸汽压，熔点为2800℃，但在2300℃以上易挥发；高温下的比体积电阻（35V/mm）大，具有良好的绝缘性。

氧化镁陶瓷是典型的碱性陶瓷。

氧化镁陶瓷使用温度比氧化铝陶瓷高，其使用温度在氧化气氛下高达2200℃，还原气氛下高达1700℃，在真空中可以达到1600～1700℃。

在空气中，特别是在潮湿的空气中，氧化镁陶瓷极易水化成工业Mg(OH)2，氧化镁陶瓷制造时应特别注意。

八种新型陶瓷材料

八种新型陶瓷材料
随着科技的不断发展，新型陶瓷材料的应用范围也越来越广泛。

下面介绍八种新型陶瓷材料：
1. 氧化锆陶瓷：具有高硬度、高抗压强度、高化学稳定性和良好的耐磨性，适用于制作高强度陶瓷刀具、轴承、气动阀门等。

2. 氧化铝陶瓷：具有高硬度、高密度、高抗压强度和良好的耐磨性，适用于制作切割工具、磨料、电子元件等。

3. 氮化硅陶瓷：具有高硬度、高强度、高温稳定性和耐腐蚀性，适用于制作高温陶瓷刀具、结构陶瓷和电子元件等。

4. 氧化锆纤维增强陶瓷：具有高强度、高韧性和高耐磨性，适用于制作高性能陶瓷刀具、轴承、气动阀门等。

5. 钛酸锶陶瓷：具有高介电常数、高介电损耗和良好的温度稳定性，适用于制作电容器、声波谐振器等。

6. 铝氧化物-氮化硅复合陶瓷：具有高硬度、高抗压强度、高温稳定性和良好的耐磨性，适用于制作高性能陶瓷刀具、轴承、气动阀门等。

7. 氧化锆-氮化硅复合陶瓷：具有高硬度、高抗压强度、高温稳定性和良好的耐磨性，适用于制作高性能陶瓷刀具、轴承、气动阀门等。

8. 碳化硅陶瓷：具有高硬度、高抗压强度、高温稳定性和良好的耐磨性，适用于制作高性能陶瓷刀具、轴承、气动阀门等。

- 1 -。

氧化锆陶瓷报告三千

氧化锆陶瓷报告三千一、引言氧化锆陶瓷是一种高性能陶瓷材料，具有优异的耐磨性、耐腐蚀性、高温稳定性等特点，因此被广泛应用于医学、航空航天、电子等领域。

本报告将详细介绍氧化锆陶瓷的制备方法、物理化学性质及其应用。

二、氧化锆陶瓷制备方法1. 粉末制备氧化锆粉末可以通过多种方法制备，如水热法、溶胶-凝胶法、共沉淀法等。

其中，共沉淀法是目前较为常用的一种方法。

该方法需要将氯化锆和氢氧化钠在适当条件下反应生成氢氧化锆沉淀，随后对沉淀进行分离洗涤并干燥得到纯度较高的氧化锆粉末。

2. 成型工艺将制备好的粉末与有机添加剂混合均匀后进行成型。

成型方式包括注塑成型、压片成型等。

注塑成型适用于复杂形状的器件制造，压片成型适用于简单形状的器件制造。

3. 烧结工艺成型后的氧化锆陶瓷需要进行高温烧结处理。

烧结温度一般在1400℃以上，时间约为2-4小时。

烧结后的氧化锆陶瓷具有较高的密度和强度。

三、氧化锆陶瓷物理化学性质1. 密度氧化锆陶瓷的密度一般在5.5-6.0 g/cm³之间，比钢还要高。

2. 硬度氧化锆陶瓷具有非常高的硬度，其硬度值可以达到HRA90以上。

3. 耐腐蚀性由于氧化锆陶瓷本身具有惰性，因此具有较好的耐腐蚀性能。

在常见酸碱溶液中均不易发生反应。

4. 高温稳定性氧化锆陶瓷可以在高温环境下长期稳定使用，其使用温度可达2000℃以上。

四、氧化锆陶瓷应用1. 医学领域由于氧化锆陶瓷具有良好的生物相容性和抗菌性能，在医学领域中被广泛应用于人工关节、牙科种植、人工耳蜗等领域。

2. 航空航天领域氧化锆陶瓷具有优异的高温稳定性和耐磨性，因此在航空航天领域中被广泛应用于发动机叶轮、轴承等部件。

3. 电子领域氧化锆陶瓷具有良好的绝缘性能和高频特性，在电子领域中被应用于电容器、介质等部件。

五、结论氧化锆陶瓷是一种高性能陶瓷材料，具有优异的物理化学性质和广泛的应用前景。

随着制备工艺和性能的不断提升，相信氧化锆陶瓷将会在更多领域得到应用。

氧化锆各种瓷块强度 -回复

氧化锆各种瓷块强度-回复氧化锆，化学式为ZrO2，是一种极具特殊性能的陶瓷材料。

由于其高强度、高韧性和优异的耐磨性，氧化锆在各种应用领域中得到了广泛的应用，尤其是在牙科领域中被广泛使用于人工牙齿等医疗器械的制造。

在氧化锆的各种瓷块中，强度是一个非常关键的性能指标。

本文将从氧化锆各种瓷块的制备方法、微结构特点以及其对强度的影响等方面，逐步深入地探讨氧化锆瓷块的强度特性。

首先，氧化锆瓷块的制备方法对其强度具有重要影响。

目前，常见的制备氧化锆瓷块的方法主要有烧结法、熔融法和水热法等。

其中，烧结法是一种较为常用的制备方法。

在这种方法中，首先将氧化锆粉末与少量稳定剂进行混合，并通过细致的研磨和压制工艺，制备出精确尺寸的坯体。

随后，将坯体进行高温烧结处理，使粉末颗粒紧密结合，形成致密的瓷体。

制备出的氧化锆瓷块具有较高的强度和硬度。

其次，氧化锆瓷块的微结构特点也对其强度具有一定的影响。

氧化锆晶体具有多晶和单晶两种形态。

在烧结法中制备出的氧化锆瓷块中，晶粒的尺寸和分布情况是影响强度的重要因素。

通常情况下，晶粒尺寸越小，结合界面越多，晶体之间的卸载和能量分散效果越好，从而提高了材料的抗弯强度和韧性。

因此，在制备氧化锆瓷块时，需要控制烧结温度、时间和添加剂的种类和含量等因素，以获得细小均匀的晶粒，从而提高材料的强度。

此外，氧化锆瓷块所含的掺杂元素也会影响其强度。

一般来说，通过添加适量的稳定剂，如钙、钇、铈等元素，可以使晶格结构发生一定程度的改变，从而增加材料的强度和稳定性。

这是因为稳定剂的引入能够有效地抑制晶格缺陷的形成，提高晶体的强度和硬度。

因此，在制备氧化锆瓷块时，需要根据具体应用的要求，选择合适的掺杂剂，并进行适当的添加控制，以获得具备良好强度的瓷块。

最后，氧化锆瓷块的强度还受到加工工艺的影响。

在制备氧化锆瓷块的过程中，需要经过多道加工工序，如研磨、压注、烧结和修整等。

这些加工过程会对瓷块的形貌和微观结构产生明显的影响，进而对其强度性能产生影响。

氧化锆洛氏硬度

氧化锆洛氏硬度1. 概述洛氏硬度是一种常用于测量材料硬度的方法，它通过在材料表面施加压力来评估材料的抗压能力。

氧化锆是一种常见的陶瓷材料，具有优异的力学性能和化学稳定性，因此在许多领域中得到广泛应用。

本文将探讨氧化锆的洛氏硬度及其相关性质。

2. 氧化锆的结构与性质氧化锆是一种由锆和氧元素组成的化合物，具有晶体结构。

常见的氧化锆晶型有立方相（c-ZrO2）和单斜相（m-ZrO2）。

立方相氧化锆具有高密度和较高的熔点，在室温下是稳定的。

而单斜相氧化锆则具有较低的密度和熔点，通常通过掺杂稳定化处理来提高其机械性能。

氧化锆具有许多优异的性质，包括高强度、高硬度、低热导率和良好的耐磨损性。

这些特性使得氧化锆在各种应用领域中具有广泛的用途，如航空航天、医疗器械、电子器件和煤矿等。

3. 洛氏硬度测试原理洛氏硬度测试是一种常见的力学试验方法，用于测量材料的硬度。

在测试中，用一个金属球或钻石锥头施加在材料表面上，然后测量产生的压痕的直径。

根据洛氏硬度测试的规定，用不同的载荷和压头进行测试，以得到不同硬度值。

测试结果以洛氏硬度值（HRA、HRB、HRC等）表示。

4. 氧化锆洛氏硬度测试方法氧化锆的洛氏硬度测试可以通过以下步骤进行：4.1 准备样品从氧化锆材料中切割出试样，并进行必要的研磨和抛光处理，以获得平滑的表面。

4.2 洛氏硬度测试装置使用合适的洛氏硬度测试仪，例如龙门硬度计或显微硬度计，并根据需要选择适当的载荷和压头。

4.3 进行硬度测试将准备好的氧化锆试样放置在测试装置上，确保它与载荷接触。

根据测试仪器的说明，施加合适的载荷并保持一段时间，以产生压痕。

4.4 测量压痕直径使用光学显微镜或硬度计，测量产生的压痕的直径。

在测试中应测量多个压痕以获得可靠的数据。

4.5 计算洛氏硬度值根据洛氏硬度测试方法的公式，将压痕直径转换为洛氏硬度值。

根据不同的测试方法，可以计算出不同的硬度值。

5. 氧化锆洛氏硬度与性能相关性氧化锆洛氏硬度与其结构和性能有着密切的关系。

氧化锆陶瓷的性能.

部分稳定氧化锆PSZ的物理性能 The physical properties of partial stability ZrO2 TZP
四方氧化锆多晶体
• 这种陶瓷材料的晶粒很小，采用超细、高纯的氧化锆粉体，且要准确控制Y2O3含量烧结而成。 • Y-TZP为含钇的多晶四方ZrO2，它具有高强、高韧性、高耐磨等优良的机械性能，但在200~300℃下即产生强度退化现象。这主要由于四方一单斜的转化。 • 四方一单斜随温度变化可以引起相变外，与四方相的颗粒大小也紧密相关，随着颗粒变小，相变强度也随之降低。颗粒大小低于一定程度，温度即使降低至室温或更低温度下也不会相变。
氧化锆高温感应炉
• 氧化锆高温感应炉是以氧化锆材料为发热体的一种新型炉体。它的突出特点是可以再 1600~2300℃的高温范围内，在空气或氧气气氛中使用。 • 氧化锆能做为高频感应炉的感应发热体，主要是由它独特的结构和电性能决定的。氧化锆具有负的电阻温度系数，在室温下，它是很好的绝热体，具有很高的电阻系数，但是随着温度的升高，其电阻率急剧降低，在1500℃左右已成为十分良好的导体。
低温老化
• Y-TZP材料具有优异的室温强度和韧性，但在低温潮湿环境下低温老化大大的限制了它的应用. 低温老化的主要特征为:①t→m相变的进程在 200~300最为迅速。②水和水汽将加速t→m相变的进行。t→m相变一般由表及里进行。④高的稳定剂含量和细晶结构有利于抑制t→m相变。针对 Y-TZP的低温老化，目前主要采取以下几方面措施： • ①控制TZP材料的晶粒尺寸和稳定剂的含量。 • ②加入氧化物作为稳定剂及加入高弹性模量第二相颗粒。 • ③进行表面抗老化措施。

二是改善TZP材料的微观结构，增大相变的增韧效应，提高热震过程裂纹扩展阻力以提高材料的临界热震温差△Tc，达到提高材料抗热震性能的目的。
