光纤接头种类
常用光纤接头类型
常用光纤接头类型FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构，特点是容易拆装。
多用于多根光纤与空间紧凑结构的法兰之间的连接。
以上是指接头与法兰之间的连接形式，这些结构主要任务是实现接头与法尘之间的坚固连接，并将两端光纤的轴线引导到一条线上。
接头连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式：PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。
当端面与光纤轴线夹角为8度时，插入损耗小于0.5dB。
广播电视光纤传输系统中常采用这种结构的接头；UPC型：越平面连接，加工精密，连接方便，反射损耗50dB，常用于广播电视传输网光纤系统中。
此外，光接头的抛光水平也很重要，APC斜面抛光型反射损耗可达68dB，UPC越精度抛光型反射损耗可达55dB。
各种活动连接器性能参数：型号FCSCST反射损耗(dB)60-656550插入损耗(dB)0.50.60.5活动连接器的型号一般由两部分组成：结构形式/端面形式，如FC/APC表示连接结构是金属双重螺纹终止形式，端面采用斜面、球形连接。
每一种光设备性能参数中都说明了该设备采用何种连接形式，在实际使用中一定要注意根据光设备说明书选购配套的连接器。
光纤跳线：光纤跳线是由一段经过加强外封装的光纤和两端已与光纤连接好的接头构成。
两端接头的型号可以一样，也可以不一样。
如FC/PC--FC/APC，使用于一头连接FC/PC接口法兰，另一头连接FC/APC接口法兰。
尾纤：尾纤指一端为接头，另一端为光纤的器件。
将一根光纤跳线从中间剪断就成为两根尾纤了。
尾缆：将若干尾纤合在一起，加上外护套制作成一端为光纤另一端为若干个接头的器件。
光纤头对应的线直径
光纤头对应的线直径

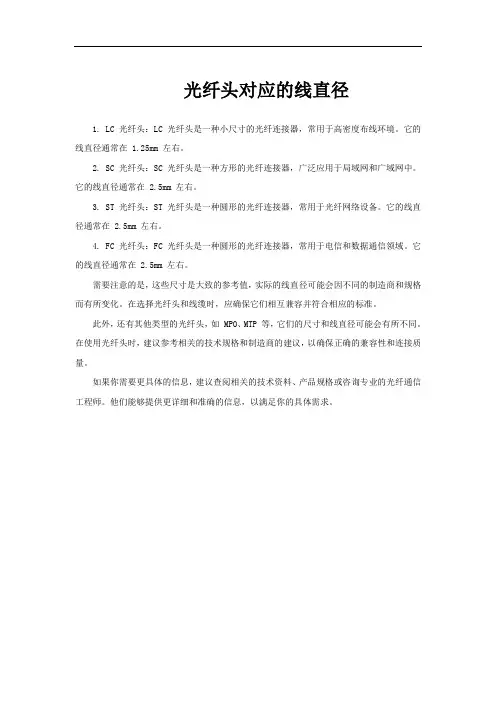

1. LC 光纤头：LC 光纤头是一种小尺寸的光纤连接器，常用于高密度布线环境。
它的线直径通常在 1.25mm 左右。
2. SC 光纤头：SC 光纤头是一种方形的光纤连接器，广泛应用于局域网和广域网中。
它的线直径通常在 2.5mm 左右。
3. ST 光纤头：ST 光纤头是一种圆形的光纤连接器，常用于光纤网络设备。
它的线直径通常在 2.5mm 左右。
4. FC 光纤头：FC 光纤头是一种圆形的光纤连接器，常用于电信和数据通信领域。
它的线直径通常在 2.5mm 左右。
需要注意的是，这些尺寸是大致的参考值，实际的线直径可能会因不同的制造商和规格而有所变化。
在选择光纤头和线缆时，应确保它们相互兼容并符合相应的标准。
此外，还有其他类型的光纤头，如 MPO、MTP 等，它们的尺寸和线直径可能会有所不同。
在使用光纤头时，建议参考相关的技术规格和制造商的建议，以确保正确的兼容性和连接质量。
如果你需要更具体的信息，建议查阅相关的技术资料、产品规格或咨询专业的光纤通信工程师。
他们能够提供更详细和准确的信息，以满足你的具体需求。
光纤接头说明图(全)
光纤接头说明图(全) -CAL-FENGHAI.-(YICAI)-Company One1全光纤及光纤连接器图示说明.doc光纤接头图片.doc光纤接头说明图.docST、SC、FC、LC光纤接头区别2008-10-13 21:33:01作者：来源：互联网浏览次数：9313文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F 连接来说，连接器通常是ST类型。
光纤接头类型
光纤接头类型FC〔Ferrule Connector〕圆型带螺纹(配线架上用的最多)，金属双重配合螺旋终止型构造ST 卡接式圆型SC〔smart card〕卡接式方型(路由器交换机上用的最多)LC(Lucent Connector)卡接式小方头PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)ST接口通常用于10Base-F，SC接口通常用于100Base-FX光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310单模长距LH 波长1310,1550多模:SM 波长850，工程上要求正常工作接收光功率小于过载光功率3-5dBm，大于接收灵敏度3-5dBm。
一般来讲不管单模接口还是多模接口，实际接收功率在-5至-15dBm之间算比拟合理的工作范围多模口接收功率一般在-20dBm到0dBm之间;单模在-23 dBm到0dBm之间SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC〞，“SC/PC〞等，其含义如下“/〞前面局部表示尾纤的连接器型号“SC〞接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC〞接头与SC接头形状相似，较SC接头小一些。
“FC〞接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等“/〞后面说明光纤接头截面工艺，即研磨方式。
“PC〞在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“UPC〞的衰耗比“PC〞要小，一般用于有特殊需求的设备，一些国外厂家ODF 架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
计算机网络应用 光纤常见设备
计算机网络应用 光纤常见设备目前，随着光纤接入技术的不断更新，用于光纤的附件类型也越来越多，其主要包括光纤接头、光接口连接器、光纤耦合器、光纤盒等。

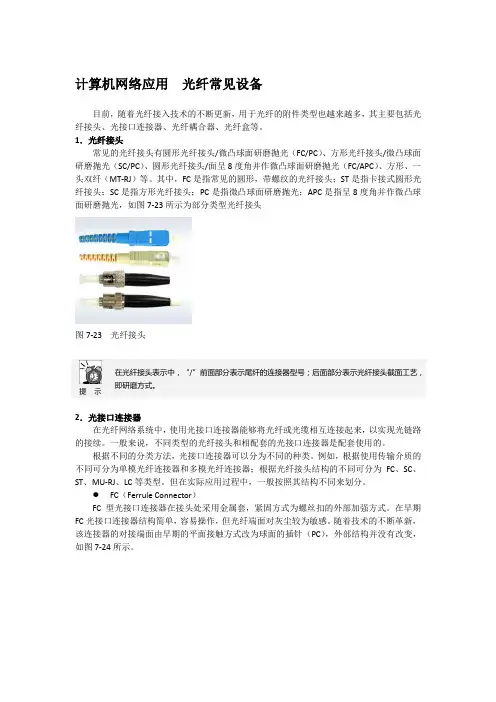

1．光纤接头常见的光纤接头有圆形光纤接头/微凸球面研磨抛光（FC/PC ）、方形光纤接头/微凸球面研磨抛光（SC/PC ）、圆形光纤接头/面呈8度角并作微凸球面研磨抛光（FC/APC ）、方形、一头双纤（MT-RJ ）等。
其中，FC 是指常见的圆形，带螺纹的光纤接头；ST 是指卡接式圆形光纤接头；SC 是指方形光纤接头；PC 是指微凸球面研磨抛光；APC 是指呈8度角并作微凸球面研磨抛光，如图7-23所示为部分类型光纤接头图7-23 光纤接头2．光接口连接器在光纤网络系统中，使用光接口连接器能够将光纤或光缆相互连接起来，以实现光链路的接续。
一般来说，不同类型的光纤接头和相配套的光接口连接器是配套使用的。
根据不同的分类方法，光接口连接器可以分为不同的种类。
例如，根据使用传输介质的不同可分为单模光纤连接器和多模光纤连接器；根据光纤接头结构的不同可分为FC 、SC 、ST 、MU-RJ 、LC 等类型。
但在实际应用过程中，一般按照其结构不同来划分。
FC （Ferrule Connector ）FC 型光接口连接器在接头处采用金属套，紧固方式为螺丝扣的外部加强方式。
在早期FC 光接口连接器结构简单，容易操作，但光纤端面对灰尘较为敏感。
随着技术的不断革新，该连接器的对接端面由早期的平面接触方式改为球面的插针（PC ），外部结构并没有改变，如图7-24所示。
提 示 在光纤接头表示中，“/”前面部分表示尾纤的连接器型号；后面部分表示光纤接头截面工艺，即研磨方式。
图7-24 FC型光接口连接器●SC（Subcriber Connector）SC光接口连接器为标准方形接口，外壳呈矩形，用于交换机、路由器等设备，如图7-25所示。
它所采用的插针与耦合套筒的结构尺寸与FC型连接器完全相同，其中插针的端面多采用PC型或APC型研磨方式；紧固方式采用插拔销闩式，不需旋转。
光纤接头及配件介绍
国内应用不是很广泛
应用少
高密度的千兆光 接口板上
企业系统连接， 墙壁插座
双 滑扣
PC、UPC和APC的区别
平型（PC）接头
非接触、常用于多模 特征黑色、蓝色、白色 连接损耗〈0.3dB 反射损耗〉-14dB
球型（UPC）接头
接触、常用于单模 特征黑色、蓝色 连接损耗〈0.3dB 反射损耗〉-30dB
在矿井的应用-1
简介
A
B
光缆接头盒的使用
A:LC/PC尾纤2根（KJJ12内置了熔纤盘，所以不需要尾纤盒、法兰盘） B:ST/PC尾纤2根+尾纤盒1个+ST/ST法兰盘2个+SC/PC-ST/PC跳纤2根
在矿井的应用-2
可以安装在矿井下的 钢绞线或挂钩上
防水尾纤
光缆接头盒的应用：如某矿井有2个中段，每个中段需要安装4个摄像仪，则可以 使用光缆接头盒，将主干光缆1分2，分2条光缆拉进各中段。 光缆接头盒有严格的密闭性能和抗腐蚀性能要求，应装有密封圈及气门嘴，其 IP等级可以达到IP66。适合于架空、管道人井、直埋等场合应用。 光缆接头盒也可作为尾纤盒使用，但由于普通尾纤脆弱，不受压，多根引出时， 密封圈无法封紧，所以需要配置防水尾纤（如图）。而普通尾纤盒密封性和抗腐蚀 性差，所以只能在室内较好的环境下使用。
接头类型 SC LC 接口方式 方形，卡扣式 小型长方头插拔 接头类型 工程塑料 工程塑料 优点 插拔方便，安装密度高 接头尺寸是FS,FC的一半， 插拔方便，安装密度高 牢靠、防灰尘 缺点 易被拔掉，高温下接 头易损伤 制作相对复杂 应用场景 SC接口通常用于 100Base-FX 高密度的光接口 板上，LC接口常 用于千兆接口 FC接口通常用于 100Base-FX(逐渐 淘汰) ST接口常用于 10Base-F 光纤到桌面的应 用，MT-RJ接口常 用于千兆接口
光纤接头说明图(全)
全光纤及光纤连接器图示说明.doc光纤接头图片.doc光纤接头说明图.docST、SC、FC、LC光纤接头区别2008-10-13 21:33:01 作者：来源：互联网浏览次数：9313文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
ST、SC、FC、LC光纤接头区别解析
ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Ba se-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
光纤接头类型大全
光纤接头类型大全生活中，我们常常被客户要求中的pc/upc/apc 光纤跳线所迷惑，通俗的说pc跳线可以理解为网络级跳线，upc/apc理解为电信级跳线。
其区别在于他们的连接器头部的做工和跳线损耗，upc/apc跳线做工精细、损耗小。
PC指的是紧密接触(physical contact)，同样是紧密接触，根据回波损耗的不同，连接器分为PC, SPC，UPC和APC。
SPC指的是super physical contact, UPC指的是ultra physical contact。
PC, SPC和UPC工业标准规定的回波损耗分别为-35dB, -40dB和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射，回波损耗越小越好，当然你也可以说回波损耗的值越大越好，不考虑前面那个负号）。
不同的连接器原则上不能混接，但PC, SPC和UPC的光纤端面都是平面的，差别在磨的质量，所以，PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。
APC则完全不同，它的端面被磨成一个8度角，就是减少反射，其工业标准的回波损耗为-60dB。
APC连接器只能与APC相连接。
由于APC的结构与PC完全不同，如果用法兰盘将这两种连接器连接，就会损坏连接器的光纤端面。
连接APC到PC的办法：通过PC到APC 转换的光纤跳线来实现。
另外要说明的是APC 连接器通常是绿色的（而黄色的光纤则只是单模光纤），而且人眼就能看到光纤端面的倾斜。
光纤连接器按照不同的分类方法，光纤连接器可以分为不同的种类，按传输媒介的不同可分为单模光纤连接器和多模光纤连接器；按结构的不同可分为FC、SC、ST、D4、DIN、Biconic、MU、LC、MT 等各种型式；按连接器的插针端面可分为FC、PC（UPC）和APC；按光纤芯数分还有单芯、多芯之分。
SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器。
标准方型接头，外壳呈矩形，采用工程塑料，具有耐高温，不容易氧化优点。
ST、SC、FC、LC光纤接头区别
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号λ“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
ST、SC、LC、FC接头区别全面
ST、SC、FC、LC光纤接头区别2012-03-14 22:28:19| 分类：默认分类| 标签：|举报|字号大中小订阅gbic是光接口，可以理解是插光纤的接口，有可能是cisco专有的接口类型；fc、sc、st并不是单、双模的意思，mm多模，sm单模；fc、sc、st是光纤的三种接头类型，也就是光纤的头子，目前见到cisco 的gbic都要接sc接头。
fc和st是圆头，st是方头；至于lc么，是光纤头的一种类型，和其它的不同，可以认为是定义光纤未端是突出来的还是凹进去的一种标准。
简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
ST、SC、FC、LC光纤接头区别
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ “/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
光纤接口对照图表及法兰盘
常用光纤接口类型图表
一、FC：常见的圆形,带螺纹光纤接头
二、ST：卡接式圆形光纤接头
三、SC：方型光纤接头
四、ＭＴ－ＲＪ：方型、一头双纤、收发一体
五、LC：收发分离结构,一个LC型光接口需要配置两根光纤
光纤端面类型：
PC：微凸球面研磨抛光
APC：呈8度角并作微凸球面研磨抛光
常见光纤接头：
SC/PC：方型光纤接头/微凸球面研磨抛光
SC/APC：方型光纤接头/面呈8度角并作微凸球面研磨抛光FC/PC：圆形光纤接头/微凸球面研磨抛光
FC/APC：圆形光纤接头/面呈8度角并作微凸球面研磨抛光
法兰盘类型
常见法兰盘类型
一、FC型法兰盘：
二、单SC型法兰盘：
三、SC-FC转换器：。
qsfp光模块光纤接头类型
QSFp光模块的光纤接头类型有多种，包括LC、MPO/MTP、CS等。
1.LC接口：LC接口是一种双通道接口，通常用于1Gbps和10Gbps的光模块。
这种接口类型在
1.25G/10G/25G/40G/100G光模块中已经广泛使用。
对于QSFP-DD光模块来说，单模长距使用
CWDM技术的光模块接口仍然为双芯LC接口。
2.MPO/MTP接口：MPO/MTP接口是一种高密度的光纤连接器，通常用于40Gbps和100Gbps
的光模块。
这种接口类型已经在QSFP+和QSFP28光模块中大量使用。
对于QSFP-DD封装模式来说，MPO/MTP24左边是发射端Tx，右边是接收端Rx，8发8收光路，中间8路不使用，400G SR8光模块使用此接口类型连接器连接。
3.CS接口：CS连接器是日本SENKO扇港推出的一款新型双芯连接器，它满足CWDM4、FR4、
LR4和SR2的要求，可在单个QSFP-DD/OSFP光模块中实现两个双工，提升400Gb光纤端口密度和容量。
以上信息仅供参考，如有需要，建议咨询专业人士。
光纤接头 拔插方法
光纤接头拔插方法（实用版）一、光纤接头概述1.光纤接头的定义2.光纤接头的作用二、光纤接头的分类1.SC接头2.LC接头3.FC接头4.ST接头三、光纤接头的拔插方法1.准备工作a.工具准备b.光纤接头和光纤准备2.拔插过程a.拔出光纤接头b.插入光纤接头3.注意事项a.避免光纤受损b.确保接头连接紧密四、光纤接头的维护与保养1.保持接头清洁2.避免暴力操作3.定期检查接头连接状态正文光纤接头，作为光纤通信中的重要组成部分，承担着连接光纤线路的作用。
在实际应用中，掌握光纤接头的拔插方法是必要的。
本文将以SC接头为例，详细介绍光纤接头的拔插过程及其注意事项。
一、光纤接头概述光纤接头，是指用于连接光纤线路的部件。
它类似于电话线接头，起着传输光信号的作用。
光纤接头种类繁多，常见的有SC接头、LC接头、FC接头和ST 接头等。
二、光纤接头的分类1.SC接头：又称Subscriber Connector，是一种常见的光纤接头类型。
特点是插拔方便，连接稳定。
2.LC接头：又称Lucent Connector，是一种小型化的光纤接头，适用于高密度光纤配线。
3.FC接头：又称Ferrule Connector，采用金属套管固定，具有良好的抗拉性能。
4.ST接头：又称Straight Tip，是一种传统的光纤接头，插拔需使用工具。
三、光纤接头的拔插方法1.准备工作在进行光纤接头的拔插操作前，首先需要准备好相应的工具和材料。
一般情况下，需要一把光纤剥线钳、一把光纤剪刀和一根光纤。
2.拔插过程拔出光纤接头时，先将光纤接头从设备上轻轻拔出。
插入光纤接头时，将光纤接头插入设备的光纤接口，确保插头与接口紧密配合。
3.注意事项在拔插光纤接头的过程中，要注意避免光纤受损。
拔插时要轻柔，不要用力过猛。
插入光纤接头时，应确保接头与设备接口紧密连接，以保证光信号的正常传输。
四、光纤接头的维护与保养1.保持接头清洁：避免光纤接头表面污渍影响连接质量。
多模光纤接头
多模光纤接头
多模光纤接头是指能够连接多模光纤的连接器，它是实现多模光纤传输系统中的重要组件。
一般来说，多模光纤接头主要分为SC、ST、LC、FC等几种类型。
这些接头类型各具特点，如SC接头是方形结构，端面呈抛光斜8角度，具有高性能且便于安装；ST接头端面为卡口设计，也称为“螺丝连接头”，具有防止脱落的优势；LC接头是一种小型化连接器，采用操作空间较小的推拉式连接方式，适用于高密度配线架和配线箱的连接；而FC接头采用锁定螺纹结构，具有较强的稳固性和气密性。
此外，还有一些其他类型的多模光纤接头，如MT-RJ、MU等。
这些接头均需满足国际或国内的相关标准，以确保传输性能的稳定性和可靠性。
