[原创]钢管管件标准应用标准体系4.1国际上常用的标准体系4.1.1德国及前苏联应用标准体系4.1.2美国应用标准体系(ANSI)4.1.3日本应用标准体系(JIS)4.1.4国际标准化组织（ISO）的应用标准体系4.1.5英国和法国应用标准体系4.2国内常用的标准体系4.2.1石化行业应用标准体系4.2.2化工行业应用标准体系4.2.3机械行业应用标准体系4.2.4国家应用标准体系4.2.5 压力管道应用标准体系配伍4 应用标准体系目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。
因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。
应用标准体系。
一个管系（路）中各元件所用系列标准的集合。
这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。
这些标准通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。
这些标准中尤其以管子标准和法兰标准最具代表性，它们是其它应用标准的基础。
下面以管子标准和法兰标准为主，介绍应用标准。
目前，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。
因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的其它标准体系而导致错误。
世界各国应用标准大体上分为两大类:◆管子----即钢管外径系列分为国际通用系列（大外径系列）英制管；国内常用系列（小外径系列）公制管（或米制管）◆法兰：欧式法兰和美式法兰压力等级：PN 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0 MPa 欧式法兰（DIN）压力等级：PN 2.0 5.0 6.8 10.0 15.0 25.0 42.0 MPa 美式法兰（ANSI）CL 150 300 400 600 900 1500 2500 Psi由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。
管件的各国家标准
各种管件的标准名称对照表国家标准GB12459钢制对焊无缝管件GB/T13401钢板制对焊管件GB/T14383锻钢制承插焊管件GB/T14626锻钢制螺纹管件GB9112-9131钢制管法兰、法兰盖及法兰用垫片中石化标准SH3406石油化工钢制管法兰SH3408钢制对焊无缝管件SH3409锻钢制承插焊管件SH3410钢板制对焊管件化工标准HGJ514碳钢、低合金钢无缝对焊管件HGJ528钢制有缝对焊管件HGJ10锻钢制承插焊管件HGJ529锻钢制承插焊、螺纹和对焊接管台HGJ-44-76-91钢制管法兰、垫片、紧固件HG20592-20635钢制管法兰、垫片、紧固件中石油标准SY/T0510-1998钢制对焊管件SY5257-91钢制弯管电力标准GD87-1101火电发电厂汽水管道零件及部件典型设计手册DL/T515电站弯管美国标准ASME/ANSI B16.9工厂制造的锻钢对焊管件ASME/ANSI B16.11承插焊和螺纹锻造管件ASME/ANSI B16.28钢制对焊小半径弯头和回头弯ASME B16.5管法兰和法兰配件ASME/ANSI B16.36孔板法兰ASME B16.47大直径钢法兰MSS SP-43锻制不锈钢对焊管件MSS SP-83承插焊和螺纹活接头MSS SP-97承插焊、螺纹和对焊端的整体加强式管座ANSI/ASME B36.10无缝及焊接钢管ANSI/ASME B36.19不锈钢无缝及焊接钢管日本标准JIS B2311通用钢制对焊管件JIS B2312钢制对焊管件JIS B2313钢板制对焊管件JIS B2316钢制承插焊管件JIS B2302钢制螺纹连接管件JIS B2220钢制管法兰JIS B2201铁素体材料管法兰压力等级JIS B2404管阀兰用缠绕式垫片JIS G3452普通用途碳钢管JIS G3454承压用碳钢管JIS G3455承压用碳钢管JIS G3456高温用碳钢管JIS G3457电弧焊碳钢管JIS G3458合金钢管JIS G3459不锈钢钢管JIS G3468电弧焊大直径不锈钢钢管德国标准DIN 2605钢制对焊管件弯头和弯管DIN 2615钢制对焊管件三通DIN 2616钢制对焊管件异径管DIN 2617钢制对焊管件管帽DIN 2527,2573, 2576,2627～2638, 2673,2552,2653, 2655,2656,2641, 2642,2565～2569 德标法兰系列英国标准BS 1560管、阀门和配件用圆法兰BS 4504管、阀门和配件用圆法兰仅列出常用的国标，化工部标，电力部标、石化标准，美标，国际标准等像船舶工业标准等小范围应用的标准没有列出，日标，德标,ISO不全面，没有俄标铸造管件标准ISO2531/BSEN545俄国标准法兰GOST 12820-80GOST 12821-80管帽GOST 17379-2001弯头GOST 17375-2001GOST 30753-2001异径管GOST 17378-2001。
管件的各国家标准
各种管件的标准名称对照表国家标准GB12459钢制对焊无缝管件GB/T13401钢板制对焊管件GB/T14383锻钢制承插焊管件GB/T14626锻钢制螺纹管件GB9112-9131钢制管法兰、法兰盖及法兰用垫片中石化标准SH3406石油化工钢制管法兰SH3408钢制对焊无缝管件SH3409锻钢制承插焊管件SH3410钢板制对焊管件化工标准HGJ514碳钢、低合金钢无缝对焊管件HGJ528钢制有缝对焊管件HGJ10锻钢制承插焊管件HGJ529锻钢制承插焊、螺纹和对焊接管台HGJ-44-76-91钢制管法兰、垫片、紧固件HG20592-20635钢制管法兰、垫片、紧固件中石油标准SY/T0510-1998钢制对焊管件SY5257-91钢制弯管电力标准GD87-1101火电发电厂汽水管道零件及部件典型设计手册DL/T515电站弯管美国标准ASME/ANSI B16.9工厂制造的锻钢对焊管件ASME/ANSI B16.11承插焊和螺纹锻造管件ASME/ANSI B16.28钢制对焊小半径弯头和回头弯ASME B16.5管法兰和法兰配件ASME/ANSI B16.36孔板法兰ASME B16.47大直径钢法兰MSS SP-43锻制不锈钢对焊管件MSS SP-83承插焊和螺纹活接头MSS SP-97承插焊、螺纹和对焊端的整体加强式管座ANSI/ASME B36.10无缝及焊接钢管ANSI/ASME B36.19不锈钢无缝及焊接钢管日本标准JIS B2311通用钢制对焊管件JIS B2312钢制对焊管件JIS B2313钢板制对焊管件JIS B2316钢制承插焊管件JIS B2302钢制螺纹连接管件JIS B2220钢制管法兰JIS B2201铁素体材料管法兰压力等级JIS B2404管阀兰用缠绕式垫片JIS G3452普通用途碳钢管JIS G3454承压用碳钢管JIS G3455承压用碳钢管JIS G3456高温用碳钢管JIS G3457电弧焊碳钢管JIS G3458合金钢管JIS G3459不锈钢钢管JIS G3468电弧焊大直径不锈钢钢管德国标准DIN 2605钢制对焊管件弯头和弯管DIN 2615钢制对焊管件三通DIN 2616钢制对焊管件异径管DIN 2617钢制对焊管件管帽DIN 2527,2573, 2576,2627～2638, 2673,2552,2653, 2655,2656,2641, 2642,2565～2569 德标法兰系列英国标准BS 1560管、阀门和配件用圆法兰BS 4504管、阀门和配件用圆法兰仅列出常用的国标，化工部标，电力部标、石化标准，美标，国际标准等像船舶工业标准等小范围应用的标准没有列出，日标，德标,ISO不全面，没有俄标铸造管件标准ISO2531/BSEN545俄国标准法兰GOST 12820-80GOST 12821-80管帽GOST 17379-2001弯头GOST 17375-2001GOST 30753-2001异径管GOST 17378-2001。
管件标准各国对照优选稿
管件标准各国对照集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）此资料系从百度文库和网络摘录整理排版，针对目前国内三维配管项目中常常用到的标准和不常用到的标准统统分析了一遍，希望对大家有所帮助吧。
或许做等级表和相关软件的数据库制作人员对此资料更加敏感。
应用标准体系4.1国际上常用的标准体系4.1.1德国及前苏联应用标准体系4.1.2美国应用标准体系(ANSI)4.1.3日本应用标准体系(JIS)4.1.4国际标准化组织（ISO）的应用标准体系4.1.5英国和法国应用标准体系4.2国内常用的标准体系4.2.1石化行业应用标准体系4.2.2化工行业应用标准体系4.2.3机械行业应用标准体系4.2.4国家应用标准体系4.2.5 压力管道应用标准体系配伍应用标准体系目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。
因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。
应用标准体系。
一个管系（路）中各元件所用系列标准的集合。
这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。
这些标准通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。
这些标准中尤其以管子标准和法兰标准最具代表性，它们是其它应用标准的基础。
下面以管子标准和法兰标准为主，介绍应用标准。
目前，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。
因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的其它标准体系而导致错误。
世界各国应用标准大体上分为两大类:◆管子----即钢管外径系列分为国际通用系列（大外径系列）英制管；国内常用系列（小外径系列）公制管（或米制管）法欧式法兰和美式法兰压力等级：PN?0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0 MPa欧式法兰（DIN）压力等级：PN?2.0 5.0 6.8 10.0 15.0 25.0 42.0 MPa美式法兰（ANSI）CL150300400600 90015002500Psi由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。

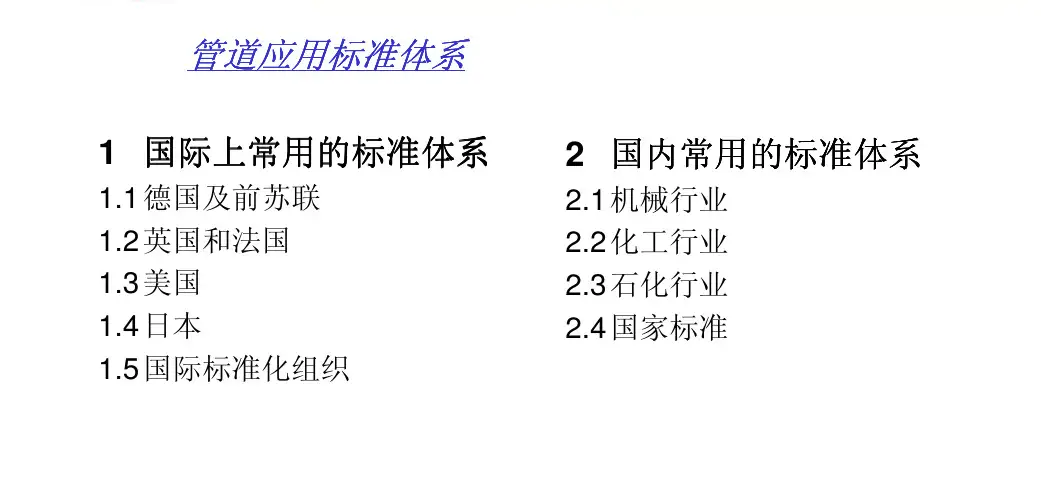

管道国内国际标准对照表
管道应用标准体系1 国际上常用的标准体系1.1 德国及前苏联 1.2 英国和法国 1.3 美国 1.4 日本 1.5 国际标准化组织2 国内常用的标准体系2.1 机械行业 2.2 化工行业 2.3 石化行业 2.4 国家标准管道应用标准体系一个管系（路）中各元件所用系列标准的集合。
包括: • 管子系列标准 • 管件系列标准 • 法兰及其连接件系列标准 • 阀门标准 • ……管子标准体系－钢管外径系列国际通用系列（大外径系列） 英制管 国内常用系列（小外径系列） 公制管（或米制管）DN (mm) 20 25 32 40 50 65 80 100 125 英制管外径 27 34 42 48 60 76 89 114 140 公制管外径 25 32 38 45 57 73 89 108 133 DN (mm) 150 200 250 300 350 400 450 500 600 英制管外径 168 219 273 324 356 406 457 508 610 公制管外径 159 219 273 325 377 426 480 530 630法兰标准体系欧式法兰 (DIN)Bar 1 2.5 6 10 16 25 40 63 100 160 250 400 压力等级PNMPa 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0美式法兰(ANSI)压力等级PN MPa 压力等级CL Psi2.0 5.0 6.8 10.0 15.0 25.0 42.0 150 300 400 600 900 1500 2500国际常用标准国家或国际组织 标准代号德国DIN英国BS法国 前苏联美国 日本NF ΓOCT ANSIJIS国际标准化组织 ISO管子标准大外径系列大外径系列大外径系列 小外径系列 大外径系列 大外径系列大外径系列法兰标准欧式法兰(DIN2501) 欧式法兰(BS4504)美式法兰 欧式法兰 欧式法兰 美式法兰(B16.5) 自成体系 欧式法兰 美式法兰 (ISO7005-1)国内常用标准应用标准体系 标准代号管子标准机械行业标准 JB, JB/T小外径系列化工行业标准 HG, HG/T大外径系列(A系列) 小外径系列(B系列)石化行业标准 SH 大外径系列(SH3405)国家标准 GB, GB/T大外径系列 (GB17395)法兰标准欧式法兰欧式法兰(20592～20605) 美式法兰(20615～20626)美式法兰(SH3406)欧式法兰(系列I-大外径系列) 欧式法兰(系列II-小外径系列) 美式法兰(系列I-大外径系列)。

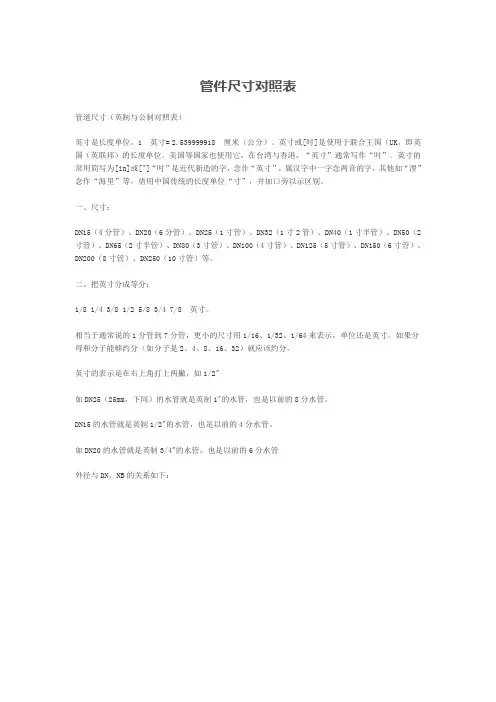

管件尺寸对照表
管件尺寸对照表
管道尺寸（英制与公制对照表）
英寸是长度单位。
1 英寸= 2.539999918 厘米（公分）。
英寸或[吋]是使用于联合王国（UK，即英国（英联邦）的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“吋”。
英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：
DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把英寸分成等分：
1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管，更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"
如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管
外径与DN，NB的关系如下：。
管件标准尺寸各种现行管件标准介绍
管件标准尺寸各种现行管件标准介绍管道尺寸（英制与公制对照表）英寸是长度单位。
1 英寸= 2.539999918 厘米（公分）。
英寸或[吋]是使用于联合王国（UK，即英国（英联邦）的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“吋”。
英寸的常用简写为[in]或[']“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管，更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2'如DN25（25mm，下同）的水管就是英制1'的水管，也是以前的8分水管。
DN15的水管就是英制1/2'的水管，也是以前的4分水管。
如DN20的水管就是英制3/4'的水管，也是以前的6分水管外径与DN，NB的关系如下：管件标准现行国家标准GB/T10752-1995船用钢管对焊接头GB/T12772-1999排水用柔性接口铸铁管及管件GB/T 8803-2001 注射成型硬质聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）、丙烯腈-丁二烯-苯乙烯三元共聚物（ABS）和丙烯腈-苯乙烯-丙烯酸盐三元共聚物（ASA）管件热烘箱试验方法GB/T 8802-2001 热塑性塑料管材、管件维卡软化温度的测定GB/T 18251-2000 聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法GB/T 18474-2001 交联聚乙烯（PE-X）管材与管件交联度的试验方法GB/T 18475-2001 热塑性塑料压力管材和管件用材料分级和命名总体使用（设计）系数GB/T 18742.3-2002 冷热水用聚丙烯管道系统第3部分：管件GB/T 18991-2003 冷热水系统用热塑性塑料管材和管件GB/T 18993.3-2003 冷热水用氯化聚氯乙烯（PVC-C）管道系统第3部分：管件GB/T 18998.3-2003 工业用氯化聚氯乙烯（PVC-C）管道系统第3部分：管件GB/T 19228.3-2003 不锈钢卡压式管件用橡胶O形密封圈GB/T 19278-2003 热塑性塑料管材、管件及阀门通用术语及其定义GB/T 19473.3-2004 冷热水用聚丁烯（PB）管道系统第3部分：管件GB/T 12459-2005 钢制对焊无缝管件GB/T 19712-2005 塑料管材和管件聚乙烯（PE）鞍形旁通抗冲击试验方法GB 15558.2-2005 燃气用埋地聚乙烯（PE）管道系统第2部分：管件GB/T 13663.2-2005 给水用聚乙烯（PE）管道系统第2部分：管件GB/T 19806-2005 塑料管材和管件聚乙烯电熔组件的挤压剥离试验GB/T 19807-2005 塑料管材和管件聚乙烯管材和电熔管件组合试件的制备GB/T 19808-2005 塑料管材和管件公称外径大于或等于90mm 的聚乙烯电熔组件的拉伸剥离试验GB/T 19809-2005 塑料管材和管件聚乙烯（PE）管材/管材或管材/管件热熔对接组件的制备GB/T 19810-2005 聚乙烯（PE）管材和管件热熔对接接头拉伸强度和破坏形式的测定GB/T 13401-2005 钢板制对焊管件GB/T 19993-2005 冷热水用热塑性塑料管道系统管材管件组合系统热循环试验方法GB/T 5836.2-2006 建筑排水用硬聚氯乙烯（PVC-U）管件GB/T 15819-2006 灌溉用聚乙烯（PE）管材由插入式管件引起环境应力开裂敏感性的试验方法和技术要求GB/T 20201-2006 灌溉用聚乙烯（PE）压力管机械连接管件GB/T 20207.2-2006 丙烯腈－丁二烯－苯乙烯（ABS）压力管道系统第2部分：管件GB/T 20674.2-2006 塑料管材和管件聚乙烯系统熔接设备第2部分：电熔连接GB/T 20674.1-2006 塑料管材和管件聚乙烯系统熔接设备第1部分：热熔对接GB/T 8801-2007 硬聚氯乙烯（PVC-U）管件坠落试验方法GB/T 21300-2007 塑料管材和管件不透光性的测定GB/T 21409-2008 玻璃设备、管道和管件检验、安装和使用的一般规则GB/T 21408-2008 玻璃设备、管道和管件15mm～150mm口径管道和管件的通用性和互换性GB/T 14383-2008 锻制承插焊和螺纹管件GB/T 13295-2008 水及燃气管道用球墨铸铁管、管件和附件GB/T 6567.3-2008 技术制图管路系统的图形符号管件GB/T 22051-2008 交联聚乙烯（PE-X）管用滑紧卡套冷扩式管件GB/T 6567.5-2008 技术制图管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法GB/T 11618.1-2008 铜管接头第1部分：钎焊式管件GB/T 12772-2008 排水用柔性接口铸铁管、管件及附件GB/T 3420-2008 灰口铸铁管件GB/T 11618.2-2008 铜管接头第2部分：卡压式管件GB/T 23241-2009 灌溉用塑料管材和管件基本参数及技术条件GB/T 23682-2009 制冷系统和热泵软管件、隔震管和膨胀接头要求、设计与安装GB/T 24452-2009 建筑物内排污、废水（高、低温）用氯化聚氯乙烯（PVC-C）管材和管件GB/T 17457-2009 球墨铸铁管和管件水泥砂浆内衬GB/T 24596-2009 球墨铸铁管和管件聚氨酯涂层GB/T 24672-2009 喷灌用金属薄壁管及管件GB/T 5135.19-2010 自动喷水灭火系统第19部分：塑料管道及管件GB/T 26002-2010 燃气输送用不锈钢波纹软管及管件GB/T 26120-2010 低压不锈钢螺纹管件GB/T 26081-2010 污水用球墨铸铁管、管件和附件GB 26255.2-2010 燃气用聚乙烯管道系统的机械管件第2部分：公称外径大于63mm的管材用钢塑转换管件GB 26255.1-2010 燃气用聚乙烯管道系统的机械管件第1部分：公称外径不大于63mm的管材用钢塑转换管件GB/T 26500-2011 氟塑料衬里钢管、管件通用技术要求GB/T 19228.2-2011 不锈钢卡压式管件组件第2部分：连接用薄壁不锈钢管GB/T 19228.1-2011 不锈钢卡压式管件组件第1部分：卡压式管件GB/T 27684-2011 钛及钛合金无缝和焊接管件GB/T 27891-2011 碳钢卡压式管件。
管件和垫片中英文对照
一、美国美标管件标准美国标准ﻫＡSME/AＮSＩB16。
9工厂制造的锻钢对焊管件ﻫASMＥ/ANSI B16.１1 承插焊和螺纹锻造管件ﻫＡＳME/ANＳI B１６。
２８钢制对焊小半径弯头和回头弯AＳMＥB１6.5管法兰和法兰配件ﻫMSS SＰ—43 锻制不锈钢对焊管件ﻫMＳS SP-８3 承插焊和螺纹活接头MSS SP-９7 承插焊、螺纹和对焊端的整体加强式管座二、垫片Gａsket(ＧSKT) ﻫ垫片的型式ｔｙｐeｏf gaｓｋet平垫片flaｔgasｋetﻫ环形平垫片flａt rinｇgasｋet ﻫ平金属垫片flａｔmetal gasｋet ﻫ夹棉织物的橡胶elastoｍer witｈcｏtｔon ｆabricｉnｓertｉon夹石棉织物的橡胶eｌastomer wｉth asbｅstos fabric insｅｒtion ﻫ夹石棉织物及金属丝加强的橡胶eｌastoｍer with aｓbｅstoｓfabriｃｉnsertｉon and ｗiｔｈwｉｒe reiｎforcｅment无石墨压缩白石棉垫片noｎgｒａｐhited compressｅd white ａsｂesｔｏs ｇaskｅtﻫ天然白橡胶垫片naｔurａｌwhite rubbeｒgaskeｔ压缩石棉垫片ｃoｍpressｅd ａsbｅstos cｌaｓｓｇａｓｋet浸聚四氟乙烯的石棉垫片PTFE impregｎatｅd asｂestｏs gasket夹石棉的缠绕金属垫片ｓpiral-wound metal gasket witｈasbeｓtos ｆｉllｅr内环innｅr rｉng ﻫ外环,外定位环outer ring波纹金属垫片ｃｏrｒuｇａted ｍetal gａsｋet波纹金属包嵌石棉垫片corrugａted metaｌgaskｅｔwithａｓｂｅstｏｓiｎｓertｅd ﻫ双夹套波纹金属包石棉垫片corrugated meｔalｄｏuble jaｃｋeｔeｄａsbestｏｓfillｅd gaskｅt ﻫ双夹套垫片double jａｃkeｔeｄgａsket金属包石棉平垫片flａt ｍetal ｊacketed asbestos filled ｇａsket整体金属齿形垫片soliｄmetａｌserratedｇaｓkeｔ槽形金属垫片gｒooｖeｄmetal ｇaｓｋet环形连接金属垫片ｒing joinｔmetal gａｓkeｔﻫ八角环形垫片oｃtａgｏｎal riｎg gaskｅt ﻫ椭圆环形垫片ovaｌring gaskｅtﻫ透镜式垫片lens ｇasketﻫ非金属垫片non-ｍｅｔａllic gａsｋｅｔ三、各种法兰管件中英文对照表ﻫ法兰Flange(FLG)ﻫ整体管法兰inteｇral pipｅfｌaｎgｅ钢管法兰sｔｅｅl pｉpe flange螺纹法兰threａｄed flange ﻫ滑套法兰（包括平焊法兰）slｉp—ｏn flange(SO); slip—on wｅldｉnｇfｌａnge承插焊法兰sｏckeｔweｌdinｇfｌangeﻫ松套法兰lap ｊｏｉｎｔｆlaｎge （LJF)对焊法兰ｗelding neｃkｆｌange (WNF）法兰盖blind flaｎge，blind孔板法兰oｒificｅflanｇｅ异径法兰reducing flange盘座式法兰pad typｅｆlange松套带颈法兰looｓe hubbed fｌａｎge焊接板式法兰wｅlｄing plate ｆlａnｇe ﻫ对焊环ｗｅlding nｅｃｋcollar(与stｕbend相似)平焊环welｄｉｎg—on collａr ﻫ突缘短节sｔub end，lａp ﻫ翻边端lapped piｐｅｅnd ﻫ松套板式法兰loose platｅfｌange ﻫ压力级preｓsｕｒe ratｉng，presｓurｅratｉng cｌaｓs ﻫ压力—温度等级ｐｒｅssｕre-ｔeｍｐｅｒaｔｕrｅratｉngﻫ法兰密封面,法兰面f ｌａｎｇｅfaｃinｇ突面ｒaiｓｅd face(RF) ﻫ凸面ｍale facｅ(MF）ﻫ凹面feｍale face （FMF)ﻫ榫面tｏngｕｅface槽面ｇroove fａce ﻫ环连接面ring joinｔｆace ﻫ全平面;满平面flat facｅ;fuｌl ｆace （FＦ）ﻫ光滑突面smｏｏth raised ｆace (SＲF) ﻫ法兰面加工ｆacinｇｆｉｎisｈ粗糙度rｏｕghnesｓ光滑的ｓmoothﻫ齿形serraｔeｄﻫ均方根rｏoｔmｅan square (RMS) ﻫ算术平均粗糙高度ａrithmｅtical averagｅｒｏｕｇｈness ｈeｉght（ＡAＲH)配对法兰comｐａnion-ｆｌangｅﻫ螺栓圆bolt cｉrclｅ(Ｂ．Ｃ。
管件标准(各国对照).
此资料系从百度文库和网络摘录整理排版，针对目前国内三维配管项目中常常用到的标准和不常用到的标准统统分析了一遍，希望对大家有所帮助吧。
或许做等级表和相关软件的数据库制作人员对此资料更加敏感。
应用标准体系4.1国际上常用的标准体系4.1.1德国及前苏联应用标准体系4.1.2美国应用标准体系(ANSI)4.1.3日本应用标准体系(JIS)4.1.4国际标准化组织（ISO）的应用标准体系4.1.5英国和法国应用标准体系4.2国内常用的标准体系4.2.1石化行业应用标准体系4.2.2化工行业应用标准体系4.2.3机械行业应用标准体系4.2.4国家应用标准体系4.2.5 压力管道应用标准体系配伍应用标准体系目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。
因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。
应用标准体系。
一个管系（路）中各元件所用系列标准的集合。
这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。
这些标准通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。
这些标准中尤其以管子标准和法兰标准最具代表性，它们是其它应用标准的基础。
下面以管子标准和法兰标准为主，介绍应用标准。
目前，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。
因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的其它标准体系而导致错误。
世界各国应用标准大体上分为两大类:◆管子----即钢管外径系列分为国际通用系列（大外径系列）英制管；国内常用系列（小外径系列）公制管（或米制管）◆法兰：欧式法兰和美式法兰压力等级：PN 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0 MPa欧式法兰（DIN）压力等级：PN 2.0 5.0 6.8 10.0 15.0 25.0 42.0 MPa美式法兰（ANSI）CL 150 300 400 600 900 1500 2500 Psi由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。
管件实用标准(各国对照)
此资料系从百度文库和网络摘录整理排版，针对目前国内三维配管项目中常常用到的标准和不常用到的标准统统分析了一遍，希望对大家有所帮助吧。
或许做等级表和相关软件的数据库制作人员对此资料更加敏感。
应用标准体系4.1国际上常用的标准体系4.1.1德国及前苏联应用标准体系4.1.2美国应用标准体系(ANSI)4.1.3日本应用标准体系(JIS)4.1.4国际标准化组织（ISO）的应用标准体系4.1.5英国和法国应用标准体系4.2国内常用的标准体系4.2.1石化行业应用标准体系4.2.2化工行业应用标准体系4.2.3机械行业应用标准体系4.2.4国家应用标准体系4.2.5 压力管道应用标准体系配伍应用标准体系目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。
因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。
应用标准体系。
一个管系（路）中各元件所用系列标准的集合。
这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。
这些标准通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。
这些标准中尤其以管子标准和法兰标准最具代表性，它们是其它应用标准的基础。
下面以管子标准和法兰标准为主，介绍应用标准。
目前，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。
因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的其它标准体系而导致错误。
世界各国应用标准大体上分为两大类:◆管子----即钢管外径系列分为国际通用系列（大外径系列）英制管；国内常用系列（小外径系列）公制管（或米制管）◆法兰：欧式法兰和美式法兰压力等级：PN 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0 MPa欧式法兰（DIN）压力等级：PN 2.0 5.0 6.8 10.0 15.0 25.0 42.0 MPa美式法兰（ANSI）CL 150 300 400 600 900 1500 2500 Psi由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。
附录：国内国外钢材牌号标准对照表
50B46H
40MnB
50B40
45MnB
50B44
15Cr
5115
523M15
SCr415(H)
12C3
15Cr3
20Cr
5120
527A19
SCr420H
18C3
20Cr4
30Cr
5130
530A30
SCr430
28Cr4
35Cr
5132
530A36
SCr430(H)
32C4
34Cr4
40Cr
12.75
350
14
355.6
377
355.6
14
400
16
406.4
426
406.4
16
450
18
457.0
480
457
18
500
20
508.0
530
508
20
550
22
559.0
559
22
600
24
610.0
630
610
24
650
26
660
660
26
700
28
711
720
711
28
750
30
762
89
89
88.9
3.5
100
4
114.3
114
108
114.3
4.5
125
5
139.7
140
133
141.3
5.56
150
6
168.3
168
159
中外钢管管件材质对照表
STPG42 G3454
STPT42 G3456 20
STB42 G3461
16Mn
15MnV
16Mn 15MnV 09Mn2V
(06A1NbCuN)
(20Mn23A1)
STS42 G3455
STS49 G3455 STPT49 G3456
STBL39 G3464
STPL39 G3460 STBL39 G3464
A334-3.4 A333-8
A334-8
1
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此资料系从百度文库和网络摘录整理排版，针对目前国内三维配管项目中常常用到的标准和不常用到的标准统统分析了一遍，希望对大家有所帮助吧。
或许做等级表和相关软件的数据库制作人员对此资料更加敏感。
应用标准体系4.1国际上常用的标准体系4.1.1德国及前苏联应用标准体系4.1.2美国应用标准体系(ANSI)4.1.3日本应用标准体系(JIS)4.1.4国际标准化组织（ISO）的应用标准体系4.1.5英国和法国应用标准体系4.2国内常用的标准体系4.2.1石化行业应用标准体系4.2.2化工行业应用标准体系4.2.3机械行业应用标准体系4.2.4国家应用标准体系4.2.5 压力管道应用标准体系配伍应用标准体系目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。
因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。
应用标准体系。
一个管系（路）中各元件所用系列标准的集合。
这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。
这些标准通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。
这些标准中尤其以管子标准和法兰标准最具代表性，它们是其它应用标准的基础。
下面以管子标准和法兰标准为主，介绍应用标准。
目前，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。
因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的其它标准体系而导致错误。
世界各国应用标准大体上分为两大类:◆管子----即钢管外径系列分为国际通用系列（大外径系列）英制管；国内常用系列（小外径系列）公制管（或米制管）◆法兰：欧式法兰和美式法兰压力等级：PN 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0 MPa欧式法兰（DIN）压力等级：PN 2.0 5.0 6.8 10.0 15.0 25.0 42.0 MPa美式法兰（ANSI）CL 150 300 400 600 900 1500 2500 Psi由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。
ANSI——美国国家标准化组织ASTM.American Society of Testing Materials, ——美国材料实验协会◆钢管壁厚表示方法钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"表示壁厚。
管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并经圆整后的数值。
即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s四个等级;2）以钢管壁厚尺寸表示（中国、ISO、日本部分钢管标准采用）3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管,以STD表示b.加厚管，以XS表示c.特厚管，以XXS表示。
对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。
4.1国际上常用的标准体系随着我国对外改革开放和加入WTO，各行业与国际上联系越来越多，为了更好地与国际接轨，就要求从事压力管道设计的人员对国际上通用的和先进的相关标准体系有所了解。
下面介绍几个主要的应用标准体系。
4.1.1德国及前苏联应用标准体系a.德国（DIN）管子：大外径系列管法兰：欧式法兰压力等级：PN 0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0、40.0 13个等级公称直径：DN6～4000mm法兰密封面：平面、凸台面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面7种法兰型式：平焊板式、平焊松套式、翻边松套式、对焊翻边松套式、对焊环翻边松套式、对焊式、螺纹连接式、整体式及法兰盖9种常用的标准DIN2410.T.1 DIN2448 DIN2458 DIN2500 DIN2501.T.1 DIN2519 DIN2980 管子及钢管标准概述无缝钢管尺寸及单位长度质量焊接钢管尺寸及单位长度质量法兰一般说明法兰连接尺寸钢法兰交货技术条件带螺纹的钢管配件b. 前苏联（ΓOCT）管子：小外径系列外径尺寸同我国的JB 系列管法兰：欧式法兰压力等级：PN0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0、20.0 11个等级公称直径：DN6~3000mm法兰密封面：全平面、凸台面、凹凸面、聚四氟乙烯用榫槽面、透镜面及椭圆型环连接面7种法兰型式：平焊板式、平焊松套式、翻边松套式、对焊式、螺纹连接式、整体式及法兰7种※德国管法兰标准DIN和前苏联管法兰标准ΓOCT在PN≤16.0的等级中可以配对使用,但已不能互换(因为接管尺寸系列不同)。
随着前苏联解体,其应用标准体系ΓOCT目前在国际工程上已很少用。
4.1.2 美国应用标准体系(ANSI)美国国家标准ANSI B16.5《钢制管法兰及法兰管件》是一个比较完整、比较成熟同时也是国际上比较流行、比较通用的先进标准。
该标准与其它相关的ANSI、API 、ASTM、MSS 组成的压力管道应用标准体系形成于大量的试验研究基础之上,并经历了数十年的实践检验,因此不失为一个科学、先进的标准,并广泛为各个国家所接受。
管子：大外径系列 (ANSI B36.10和ANSI B36.19)公称直径范围：(DN6~DN2000)mm壁厚表示方法：1）是以管子表号"Sch"表示壁厚；2）是以管子重量表示管壁厚度。
管法兰：美式法兰压力等级：CL 150 300 400 600 900 1500 2500 Psi 7个等级公称直径：DN15~600mm法兰密封面：凸台面（RF）、凹凸面（MF）、榫槽面（TG）、金属环连接面4种法兰型式：平焊式、承插焊式、对焊式、螺纹连接式、松套式及法兰盖6种◆美国应用标准体系ANSI中常用的标准有：ANSI/ASME B36.10 无缝及焊接钢管ANSI/ASME B36.19 不锈钢无缝及焊接钢管ANSI/ASME B16.9 工厂制造的钢对焊管件ANSI/ASME B16.11 承插焊和螺纹锻造管件ANSI/ASME B16.28 钢制对焊小半径弯头和回弯头ASME/ANSI B16.34 法兰连接、螺纹连接和焊接连接的阀门ASME/ANSI B16.5 管法兰和法兰管件ASME/ANSI B16.36 孔板法兰ASME/ANSI B16.42 球墨铸铁法兰和法兰管件ASME/ANSI B16.47 大直径钢法兰ASME/ANSI B16.20 管法兰用缠绕式、包覆式垫片和环槽式用金属垫片ASME/ANSI B16.21 管法兰用非金属平垫片ASME/ANSI B18.2.1 方头和六角头螺栓和螺纹ASME/ANSI B18.2.2 方头和六角头螺母API std605 大口径法兰、法兰盖API std526 法兰连接钢制泄压阀API std598 阀门的检验与试验API std599 法兰连接和焊接连接的金属旋塞阀.果API std600 法兰和对焊连接的钢制闸阀API std602 小型钢闸阀(紧凑型闸阀)API std603 150磅耐腐蚀用法兰阀API std608 法兰连接和对焊连接的金属球阀API std609 支耳型和对夹型蝶阀API std6D 管道阀门规范MSS SP-44 带颈平焊法兰4.1.3 日本应用标准体系(JIS)管子：大外径系列(JIS G3454、JIS G3458、JIS G 3459)与ANSI大多数相同无缝钢管公称直径：(DN6~DN650)mm壁厚表示方法：管子表号"Sch"表示壁厚碳钢及合金钢JIS G3454、JIS G3458：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160 10个等级;不锈钢JIS G 3459：Sch5s、Sch10s、Sch20s、Sch40s、Sch80s、Sch120s 、Sch160s 7个等级;焊接钢管公称直径：(DN350~DN2000)mm壁厚表示方法：直接用壁厚数值表示。
管法兰：(JIS B2201、JIS B2220等)自成体系,既不属于"美式法兰",也不属于"欧式法兰"公称直径：(DN10~DN1000)mm公称压力等级：2K、5K、l0K、16K、20K、30K、40K、63K共8个等级法兰密封面：光滑面、大凸台面、小凸台面、凹凸面、榫槽面5种法兰型式：平焊式、承插焊式、对焊式、螺纹连接式、松套式及法兰盖6种※JIS应用标准体系与ANSI和DIN等都不能配套使用。
为了弥补这个缺陷,日本石油学会编制了一套JPI标准,它基本上等效采用了ANSI/API应用标准体系,故它能与ANSI互换。
◆日本应用标准体系JIS中常用的标准有:JIS G3452 普通用途碳钢管JISG3454 承压用碳钢管JISG3455 承压用碳钢管JISG3456 高温用碳钢管JISG3457 电弧焊碳钢管JIS G3458 合金钢管JIS G3459 不锈钢钢管JIS G3468 电弧焊大直径不锈钢钢管JIS B2201 铁素体材料管法兰压力等级JIS B2202 管法兰尺寸JIS B2210 铁素体材料管法兰基础尺寸JISB2220 钢制管法兰JIS B2302 钢制螺纹连接管件JIS B2311 普通用途的钢制对焊管件JIS B2312 钢制对焊管件JIS B2313 钢板制对焊管件JIS B2316 承插焊管件JIS B2401 O形环JIS B2404 管阀兰用缠绕式垫片JIS B3453 压缩石棉垫片4.1.4国际标准化组织（ISO）的应用标准体系管子：基本上属大外径系列(ISO4200)**标准(ISO4200)系列1基本上采用了ANSI的尺寸,仅DN>1100mm时（已不太常用）则使用了"小外径系列"的尺寸。
管法兰：同时包括了"美式法兰"和"欧式法兰"两个系列。
