第六章呼叫处理的基本原理
第6章 呼叫处理的基本原理(程控数字交换技术-叶敏版)
0 0 0 0
摘机识别
挂机识别
图6-1 用户摘\挂机识别原理
第 六 章 呼 叫 处 理 的 基 本 原 理
返回本节
6.3.2 号盘话机拨号号码的接收
第 六 章 呼 叫 处 理 的 基 本 原 理
我们要做两方面的工作，既要识别出脉 冲，又要识别出“位间隔”。
脉冲识别
我国规定的号盘脉冲的参数有： （1）脉冲速度：即每秒钟送的脉冲个数。 规定脉冲速度为每秒种8~16个脉冲。 （2）脉冲断、续比：即脉冲宽度（断） 和间隔宽度（续）之比。规定的脉冲的断 续比为1：1~3：1
第 六 章 呼 叫 处 理 的 基 本 原 理
输入处理分为
1）用户线扫描监视——监视用户线状态变化； 2）中继线线路信号扫描——监视中继器的线 路信号； 3）接收数字信号——包括拨号脉冲、按钮拨 号信号和多频信号等； 4）接收公共信道信号方式的电话信号； 5）接收操作台的各种信号。
6.3 输入处理
用户线状态
挂机
0 1
摘机
第 六 章 呼 叫 处 理 的 基 本 原 理
200ms扫描 这次扫描结果 前次扫描结果 这∧前 这∧前 1 1 0 0 1 1 0 0 1 1 1 1 0 0 0 1 1 0 0 0 0 0 0 0 0 0 0 0 1 1 0 1 0 0 1 0 1 1 1 1 0 0 0 0
SP 16ms扫描 这次扫描结果 前次扫描结果 这⊕前 1 1 1 1 0 0 0 1 1 0 0 0 1 1 1 1 1 1 1 1 1 0 0 0 1 1 0 0 0 1 1 1 0 0 0 0 1 0 0 1 0 1 0 0 1 0 0 0
(这 ⊕前)∧ 这
0
0 0 0 1 0 0 0 0 1 0
第6章 呼叫处理的基本原理
第六章 呼叫处理的基本原理 以上就是程控交换机基本的呼叫接续过程。从控制观 点看，如果我们把交换机外部的一些变化，诸如用户摘 机、拨号、中继线占用等都叫做事件，处理机的基本功能 之一就是收集所发生的事件(输入)，对收集到的事件进行 正确的处理(内部处理)，最后发出要求采取动作的指令(输 出)。 由上可见，交换的自动接续，就是中央处理机根据话 路系统内发生的事件作出相应的指令来完成的。现将几个 接续阶段用流程图表达，如图所示。
第六章 呼叫处理的基本原理 2．呼叫处理程序的结构 为呼叫建立而执行的处理任务可分为3种类型：输入处理、 内部处理和输出处理，见图6.X。 1) 输入处理 收集话路设备的状态变化和有关的信令信息称为输入处 理。各种扫描程序都属于输入处理。输入处理通常是在时钟中 断控制下按一定周期执行，主要任务是发现事件而不是处理事 件。输入处理是靠近硬件的低层软件，实时性要求较高。
第六章 呼叫处理的基本原理 硬件执行了输出处理的驱动命令后，改变了硬件的状态， 使得硬件设备从原有的稳定状态转移到另一个稳定状态，硬件 设备在软件中的映射状态也随之而变，以始终保持一致。因 此，呼叫处理过程反映的是用户状态不断转移的过程，如图6.3 所示。按照系统的处理过程，刻画出不同的状态和状态转移条 件，是设计呼叫处理程序的重要依据和有效方法。
第六章 呼叫处理的基本原理
稳定状态K 启动原因 输入程序
分析程序 任务执行(始)程序 硬件动作
输出程序 任务执行(终)程序
稳定状态K＋1
图6-x 状态迁移与呼叫处理程序的关系
第六章 呼叫处理的基本原理 把任务分成“始”和“终”，是因为交换动作分软件处理和 硬件处理的关系。例如，话路的某个部分从空闲状态转移 到占用状态，在硬件动作之前软件先使它示忙，以免被其 他部分占用，造成重接。等硬件动作后，还必须由软件进 行监视。如由占用状态转迁到空闲状态时，软件发出指令 使硬件动作完成后，软件再使它解除示忙。如果不按这个 顺序进行，就会出现重接(混线)或复原不良的现象，也就是 说，必须前后都有软件动作，中间夹着硬件的动作。
呼叫处理的基本原理
图6.6 按组识别用户摘、挂机流程图
6.3.2 号盘话机拨号号码的接收 ●号盘话机拨号号码是以脉冲的形式发出的，
也是用户线的断、续状态。 ●我国号盘脉冲的参数规定：
脉冲速度：8～16个脉冲/s 脉冲断、续比：1：1～ 3：1
1、脉冲识别 ●脉冲识别的扫描周期为8ms，必须小于最短的
脉冲间隔宽度。 脉冲最快速度是每秒16个脉冲，故最短脉
6.3.3 特点 ●按钮话机号盘：
●每个按钮由两个音频组成，其中一个是高频 组的，另一个是低频组的。
2、收号方法 ●按钮收号器（ DTMF收号器）：
●按钮收号器对收到的双音频信号进行处理后， 将其转换成二进制数码形式，送到接收信号 存储器，由中央处理机读取处理。
6.4.2 号码分析
号码分析是对主叫用户所拨的被叫用户号码进 行分析，以决定接续路由、话费指数、任务号 码及下一轮状态号等。
1、用户拨号
●主叫用户所拨的被叫用户号码是号码分析的数 据来源，它可直接从用户话机接收下来，也可 通过局间信号传送过来，然后根据用户拨号查 找译码表进行分析。
2、分析过程 （1）预译处理
序将脉串标志置“1”。 （2）转发脉冲程序每32s（一个节拍）将节拍标志修
改一次。 （3）节拍1，则保持送脉冲信号为“1”状态。 （4）节拍2，表示应送脉冲间隔或一串脉冲结束。 （5）若号位计数器=0，则脉串程序将脉串标志置
“0”。
4、多频信号发送和接收 （1）发端发送前向信号； （2）终端收到向前信号后，发后向信号； （3）发端收到后向信号后，停前向信号； （4）终端发现停前向信号后，停后向信号； （5）发端发现停后向信号后，发下一个前向信号，开

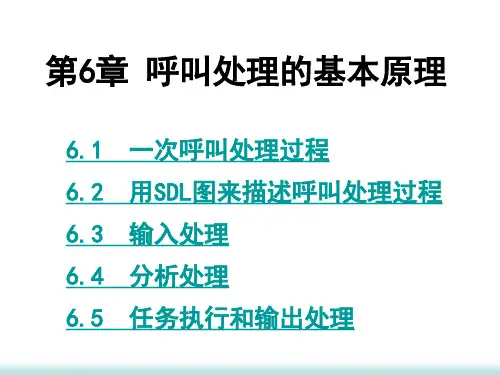

第6章 呼叫处理的基本原理
6.1 一次呼叫处理过程 6.2 用SDL图来描述呼叫处理过程 6.3 输入处理 6.4 分析处理 6.5 任务执行和输出处理

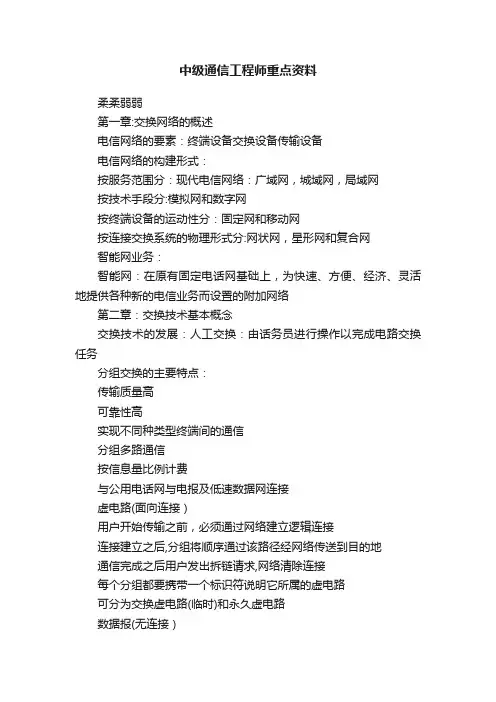

中级通信工程师重点资料
中级通信工程师重点资料柔柔弱弱第一章:交换网络的概述电信网络的要素：终端设备交换设备传输设备电信网络的构建形式：按服务范围分：现代电信网络：广域网，城域网，局域网按技术手段分:模拟网和数字网按终端设备的运动性分：固定网和移动网按连接交换系统的物理形式分:网状网，星形网和复合网智能网业务：智能网：在原有固定电话网基础上，为快速、方便、经济、灵活地提供各种新的电信业务而设置的附加网络第二章：交换技术基本概念交换技术的发展：人工交换：由话务员进行操作以完成电路交换任务分组交换的主要特点：传输质量高可靠性高实现不同种类型终端间的通信分组多路通信按信息量比例计费与公用电话网与电报及低速数据网连接虚电路(面向连接）用户开始传输之前，必须通过网络建立逻辑连接连接建立之后,分组将顺序通过该路径经网络传送到目的地通信完成之后用户发出拆链请求,网络清除连接每个分组都要携带一个标识符说明它所属的虚电路可分为交换虚电路(临时)和永久虚电路数据报(无连接）直接进行数据传输分组交换机为每一个数据分组独立地寻找路径每个数据分组中都包含完整的目的地址信息第三章:程控交换技术用户电路的主要功能B(Ｂaｔtery Feｅd）——馈电；O(Ｏｖｅr－voｌtage Proｔeｃtｉon）-—过压保护；R(Ringing Ｃｏntｒol）-—振铃控制;S（Suｐervｉsion）——监视；C（Ｃoｄｅｃ＆Filtｅrｓ）——编译码和滤波；Ｈ（HyｂｒiｄCiｒcｕit）——混合电路;T(Teｓt)——测试。
在线程序：呼叫处理程序:交换机所有呼叫的建立与释放以及交换机各种新服务性能的建立与释放执行管理程序：对交换系统的软硬件资源进行管理和调度、运行管理程序:维护人员存取和修改有关用户和交换局的各种程序故障处理程序：对交换系统作经常性的检测，并使系统恢复工作能力故障诊断程序：确定硬件故障位置交换机数据局数据：反映交换局在交换网中的地位(或级别）,本交换局与其他交换局的中继关系，包括对其他交换网的中继路由的组织、数量、接收或发送号码、位长、计费费率、传送信号方式等用户数据：描述全部用户信息，为每个用户所特有系统数据由设备制造厂家编写T接线器工作方式输出控制：顺序写入，控制读出输入控制:控制写入,顺序读出空间(S）接线器工作方式：输入控制:控制存储器的行对应于时隙,列对应于输入线,内容对应于输出线输出控制:控制存储器的行对应于时隙，列对应于输出线,内容对应于输入线呼叫处理基本原理分析处理:去话分析:分析主叫用户的用户数据号码分析：决定路由，话费等来话分析:分析被叫用户类别,运用情况，忙闲状态等,以确定下一个任务及状态号码状态分析:数据来源是现在的稳定状态和输入信息操作系统实时操作系统：管理包括处理机在内的所有资源控制系统结构集中控制：每台处理机均能控制全部资源,也能执行所有功能分散控制：每台处理机只能控制部分资源，只能执行交换机的部分功能，最大特点是取消了中央处理机分机控制：按交换机控制功能的高低层次分别配置处理机分布式控制:所有控制功能都由与小用户线群或小中继线群相连的微处理机提供第四章:电话通信网本地电话网同一个长途编号区范围内,由若干个端局、或者由若干个端局和汇接局、局间中继线、长市中继、接入网和话机终端组成的电话网.长途路由基干路由：构成网络基干结构的路由。
呼叫处理介绍
