脚手架可搭设高度计算

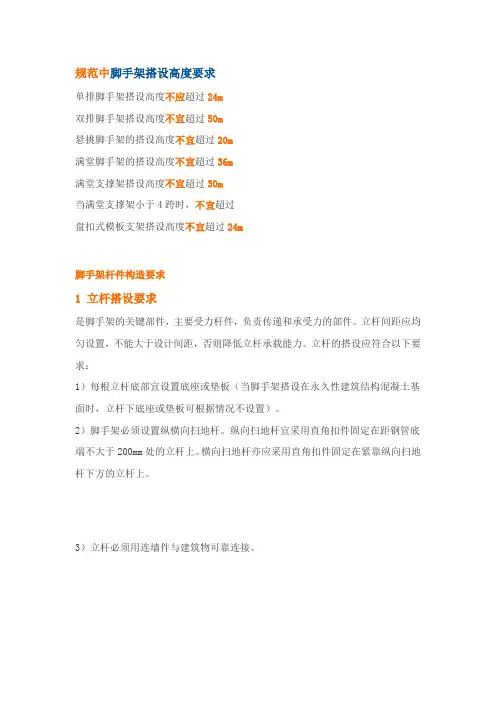

脚手架搭设高度要求
规范中脚手架搭设高度要求单排脚手架搭设高度不应超过24m双排脚手架搭设高度不宜超过50m悬挑脚手架的搭设高度不宜超过20m满堂脚手架的搭设高度不宜超过36m满堂支撑架搭设高度不宜超过30m当满堂支撑架小于4跨时,不宜超过5.2m盘扣式模板支架搭设高度不宜超过24m脚手架杆件构造要求1 立杆搭设要求是脚手架的关键部件,主要受力杆件,负责传递和承受力的部件。
立杆间距应均匀设置,不能大于设计间距,否则降低立杆承载能力。
立杆的搭设应符合以下要求:1)每根立杆底部宜设置底座或垫板(当脚手架搭设在永久性建筑结构混凝土基面时,立杆下底座或垫板可根据情况不设置)。
2)脚手架必须设置纵横向扫地杆。
纵向扫地杆宜采用直角扣件固定在距钢管底端不大于200mm处的立杆上。
横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
3)立杆必须用连墙件与建筑物可靠连接。
4)当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于lm。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm,脚手架底层步距不应大于2m。
5)立杆接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接。
对接可提高承载能力,一个对接接头的承载能力比搭接的承载能力大2.14 倍。
因此在竖立杆时,要注意杆件的长短搭配使用。
顶层顶步立杆指顶层栏杆立杆6)立杆上部应始终高出操作层1.5m,并进行安全防护。
立杆顶端宜高出女儿墙上皮lm,高出檐口上皮1.5m。
7)脚手架立杆接长、对接应满足以下要求:①立杆上的对接扣件应交错布置;两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3。
②搭接长度不应小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm。
2 纵向水平杆搭设要求1)纵向水平杆步距不大于1.8m;2)应设置在立杆内侧,其长度不应小于3跨;3)纵向水平杆接长应采用对接扣件连接或搭接。
脚手架搭设高度要求
规范中脚手架搭设高度要求单排脚手架搭设高度不应超过24m双排脚手架搭设高度不宜超过50m悬挑脚手架的搭设高度不宜超过20m满堂脚手架的搭设高度不宜超过36m满堂支撑架搭设高度不宜超过30m当满堂支撑架小于4跨时,不宜超过盘扣式模板支架搭设高度不宜超过24m脚手架杆件构造要求1 立杆搭设要求是脚手架的关键部件,主要受力杆件,负责传递和承受力的部件。
立杆间距应均匀设置,不能大于设计间距,否则降低立杆承载能力。
立杆的搭设应符合以下要求:1)每根立杆底部宜设置底座或垫板(当脚手架搭设在永久性建筑结构混凝土基面时,立杆下底座或垫板可根据情况不设置)。
2)脚手架必须设置纵横向扫地杆。
纵向扫地杆宜采用直角扣件固定在距钢管底端不大于200mm处的立杆上。
横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
3)立杆必须用连墙件与建筑物可靠连接。
4)当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于lm。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm,脚手架底层步距不应大于2m。
5)立杆接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接。
对接可提高承载能力,一个对接接头的承载能力比搭接的承载能力大倍。
因此在竖立杆时,要注意杆件的长短搭配使用。
顶层顶步立杆指顶层栏杆立杆6)立杆上部应始终高出操作层,并进行安全防护。
立杆顶端宜高出女儿墙上皮lm,高出檐口上皮。
7)脚手架立杆接长、对接应满足以下要求:①立杆上的对接扣件应交错布置;两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3。
②搭接长度不应小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm。
2 纵向水平杆搭设要求1)纵向水平杆步距不大于;2)应设置在立杆内侧,其长度不应小于3跨;3)纵向水平杆接长应采用对接扣件连接或搭接。
脚手架计算规则
(一)综合脚手架1.凡工业与民用建筑工程总承包的建筑物工程所搭设的脚手架,应按综合脚手架定额计算。
2.综合脚手架定额中已综合了外墙脚手架、依附斜道、上料台、护卫栏杆、卷扬机架、挑出式安全网及垂直封闭网、内墙砌筑、现浇钢筋混凝土框架(剪)脚手架、悬空脚手架以及深基础脚手架等各种因素。
3.综合脚手架的高度按建筑物的檐高计算,多层建筑物,按不同檐高分别计算。
4.地下室综合脚手架按20m以下相应定额计算。
(二)单项脚手架1.单项脚手架包括外脚手架、现浇砼框架(剪力墙)脚手架、里脚手架、满堂脚手架、其他脚手架及安全网。
2.适用范围(1)适用于不能计算建筑面积而必须搭设脚手架或专业分包工程所搭设的脚手架。
(2)预制混凝土构件及金属构件安装工程中所需搭设的临时脚手架。
3.本定额脚手架按搭设材料分为木制、钢管脚手架;烟囱脚手架和电梯井字脚手架为钢管式脚手架。
4.建筑物外墙脚手架,按搭设形式分为单排和双排脚手架。
(1)外脚手架额中已综合了上料平台、护卫栏杆等。
(2)同一建筑物高度不同时,应按不同高度分别计算。
(3)凡自然地坪至檐口中(或女儿墙上表面)的砌筑高度在15m以下的,可按单排脚手架计算;砌筑高度在15m以上的或砌筑高度虽不足15m,但外墙门窗或装饰面积超过外墙表面积60%以上的,可按双排脚手架计算。
(4)内墙砌筑脚手架,凡设计室内地坪至顶板下表面(或山墙高度的1/2处)的砌筑高度超过3.6m时,可按单排脚手架计算。
(5)现浇钢筋混凝土框架(剪力墙)结构高在6m以下时,可按现浇钢筋混凝土框架(剪力墙)脚手架计算,结构高在6m以上时,可按双排外脚手架计算。
其结构高是指自然地坪至楼板顶之间的高度。
现浇钢筋混凝土框架(剪力墙)脚手架也适用于砼墙、梁所搭设的脚手架。
(6)砌筑储仓,可按双排脚手架计算。
(7)储水(油)池,大型设备基础,距地坪高度超过1.2m时,可按双排脚手架计算。
(8)围墙脚手架,凡自然地坪至围墙顶面的砌筑高度在3.6m以上时,可按单排脚手架计算。
脚手架搭设高度要求
规范中脚手架搭设高度要求单排脚手架搭设高度不应超过24m双排脚手架搭设高度不宜超过50m悬挑脚手架的搭设高度不宜超过20m满堂脚手架的搭设高度不宜超过36m满堂支撑架搭设高度不宜超过30m当满堂支撑架小于4跨时,不宜超过盘扣式模板支架搭设高度不宜超过24m脚手架杆件构造要求1 立杆搭设要求是脚手架的关键部件,主要受力杆件,负责传递和承受力的部件。
立杆间距应均匀设置,不能大于设计间距,否则降低立杆承载能力。
立杆的搭设应符合以下要求:1)每根立杆底部宜设置底座或垫板(当脚手架搭设在永久性建筑结构混凝土基面时,立杆下底座或垫板可根据情况不设置)。
2)脚手架必须设置纵横向扫地杆。
纵向扫地杆宜采用直角扣件固定在距钢管底端不大于200mm处的立杆上。
横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
3)立杆必须用连墙件与建筑物可靠连接。
4)当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于lm。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm,脚手架底层步距不应大于2m。
5)立杆接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接。
对接可提高承载能力,一个对接接头的承载能力比搭接的承载能力大倍。
因此在竖立杆时,要注意杆件的长短搭配使用。
顶层顶步立杆指顶层栏杆立杆6)立杆上部应始终高出操作层,并进行安全防护。
立杆顶端宜高出女儿墙上皮lm,高出檐口上皮。
7)脚手架立杆接长、对接应满足以下要求:①立杆上的对接扣件应交错布置;两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3。
②搭接长度不应小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm。
2 纵向水平杆搭设要求1)纵向水平杆步距不大于;2)应设置在立杆内侧,其长度不应小于3跨;3)纵向水平杆接长应采用对接扣件连接或搭接。

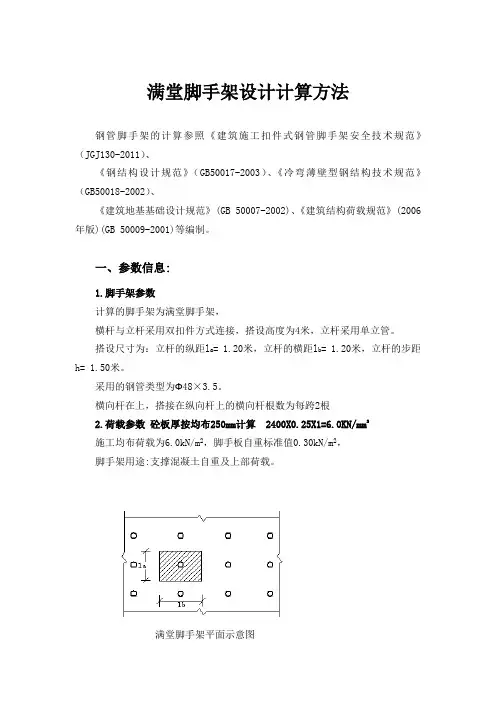

满堂脚手架设计计算方法(最新)
满堂脚手架设计计算方法钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《钢结构设计规范》(GB50017-2003)、《冷弯薄壁型钢结构技术规范》(GB50018-2002)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。
一、参数信息:1.脚手架参数计算的脚手架为满堂脚手架,横杆与立杆采用双扣件方式连接,搭设高度为4米,立杆采用单立管。
搭设尺寸为:立杆的纵距l a= 1.20米,立杆的横距l b= 1.20米,立杆的步距h= 1.50米。
采用的钢管类型为Φ48×3.5。
横向杆在上,搭接在纵向杆上的横向杆根数为每跨2根2.荷载参数砼板厚按均布250mm计算 2400X0.25X1=6.0KN/mm2施工均布荷载为6.0kN/m2,脚手板自重标准值0.30kN/m2,脚手架用途:支撑混凝土自重及上部荷载。
满堂脚手架平面示意图二、横向杆的计算:横向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm3;截面惯性矩 I = 12.19cm4;横向杆按三跨连续梁进行强度和挠度计算,横向杆在纵向杆的上面。
按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。
考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。
1.作用横向水平杆线荷载(1)作用横向杆线荷载标准值q k=(3.00+0.30)×1.20/3=1.32kN/m(2)作用横向杆线荷载设计值q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m横向杆计算荷载简图2.抗弯强度计算最大弯矩为M max= 0.117ql b2= 0.117×1.82×1.202=0.307kN.mσ = M max/W = 0.307×106/5080.00=60.49N/mm2横向杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度为V=0.990q k l b4/100EI = 0.990×1.32×12004/(100×2.06×105×121900.0) = 1.079mm横向杆的最大挠度小于1200.0/150与10mm,满足要求!三、纵向杆的计算:纵向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm3;截面惯性矩 I = 12.19cm4;纵向杆按三跨连续梁进行强度和挠度计算,横向杆在纵向杆的上面。

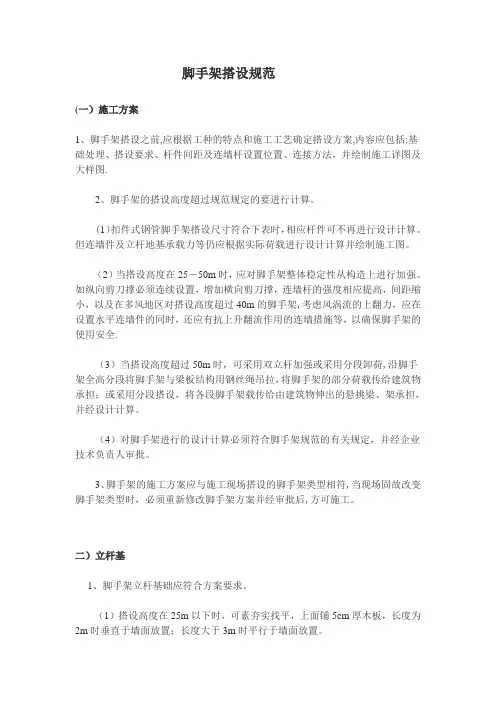

脚手架搭设要求及规范
脚手架搭设规范(一)施工方案1、脚手架搭设之前,应根据工种的特点和施工工艺确定搭设方案,内容应包括:基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法,并绘制施工详图及大样图.2、脚手架的搭设高度超过规范规定的要进行计算。
(1)扣件式钢管脚手架搭设尺寸符合下表时,相应杆件可不再进行设计计算。
但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。
(2)当搭设高度在25-50m时,应对脚手架整体稳定性从构造上进行加强。
如纵向剪刀撑必须连续设置,增加横向剪刀撑,连墙杆的强度相应提高,间距缩小,以及在多风地区对搭设高度超过40m的脚手架,考虑风涡流的上翻力,应在设置水平连墙件的同时,还应有抗上升翻流作用的连墙措施等,以确保脚手架的使用安全.(3)当搭设高度超过50m时,可采用双立杆加强或采用分段卸荷,沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉,将脚手架的部分荷载传给建筑物承担;或采用分段搭设,将各段脚手架载传给由建筑物伸出的悬挑梁、架承担,并经设计计算。
(4)对脚手架进行的设计计算必须符合脚手架规范的有关规定,并经企业技术负责人审批。
3、脚手架的施工方案应与施工现场搭设的脚手架类型相符,当现场固故改变脚手架类型时,必须重新修改脚手架方案并经审批后,方可施工。
二)立杆基1、脚手架立杆基础应符合方案要求。
(1)搭设高度在25m以下时,可素夯实找平,上面铺5cm厚木板,长度为2m时垂直于墙面放置;长度大于3m时平行于墙面放置。
(2)搭设高度25-50m时,应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时,可用枕木支垫,或在地基上加铺20cm厚道碴,其上铺设混凝土板,再仰铺12-16号槽钢.(3)搭设高度超过50m时,应进行计算并根据地耐力设计基础作法,或于地面下1m深处采用灰土地基,或浇注50m厚混凝土基础,其上采用枕支垫。
2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种,搭设时应将木垫板铺平,放好底座,再将立杆放入底座内,不准将立杆直接置于木板上,否则将改变垫板受力状态。
脚手架计算规则及计算实例
一、脚手架工程量计算一般规则:1、建筑物外墙脚手架,凡设计室外地坪至檐口(或女儿墙上表面)的砌筑高度在15m以下的,按单排脚手架计算;砌筑高度在15m以上的或砌筑高度虽不足15m,但外墙门窗及装饰面积超过外墙表面积60%以上的,均按双排脚手架计算。
2、建筑物内墙脚手架,凡设计室内地坪至顶板下表面(或山墙高度的1/2处)的砌筑高度在3.6m以下的,按里脚手架计算;砌筑高度超过3.6m以上时,按单排脚手架计算。
3、石砌墙体,凡砌筑高度超过1m以上时,按外脚手架计算。
4、计算内、外墙脚手架时,均不扣除门、窗洞口、空圈洞口等所占的面积。
5、同一建筑物高度不同时,应按不同高度分别计算。
6、现浇钢筋混凝土框架柱、梁按双排脚手架计算。
7、围墙脚手架,凡室外自然地坪至围墙顶面的砌筑高度在3.6m以下的,按里脚手架计算;砌筑高度超过3.6m以上时,按单排脚手架计算。
8、室内天棚装饰面距设计室内地坪在3.6m以上时,应计算满堂脚手架,计算满堂脚手架后,墙面装饰工程不再计算脚手架。
9、滑升模板施工的钢筋混凝土烟筒、筒仓,不另计算脚手架。
10、砌筑储仓,按双排脚手架计算。
11、储水(油)池,大型设备基础,凡距地坪高度超过1.2m以上的,按双排脚手架计算。
12、整体满堂钢筋混凝土基础,凡其宽度超过3m时,按其底板面积计算满堂脚手架。
二、砌筑脚手架工程量计算:1、外脚手架按外墙外边线长度,乘以外墙砌筑高度以平方米计算,突出墙外宽度在24cm以内的墙垛,附墙烟筒等不计算脚手架;宽度超过24cm以外时按图示尺寸展开计算,并入外脚手架工程量之内。
2、里脚手架按墙面垂直投影面积计算。
3、独立柱按图示柱结构外围周长另加3.6m乘以砌筑高度以平方米计算,套用相应外脚手架定额。
三、现浇钢筋混凝土框架脚手架工程量计算:1、现浇钢筋混凝土柱,按柱图示周长尺寸另加3.6,乘以柱高以平方米计算,套用相应外脚手架定额。
2、现浇钢筋混凝土梁、墙,按设计室外地坪或楼板底之间的高度,乘以梁、墙净长以平方米计算,套用相应双排外脚手架定额。
满堂脚手架设计计算方法(最新)
满堂脚手架设计计算方法钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《钢结构设计规范》(GB50017-2003)、《冷弯薄壁型钢结构技术规范》(GB50018-2002)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。
一、参数信息:1.脚手架参数计算的脚手架为满堂脚手架,横杆与立杆采用双扣件方式连接,搭设高度为4米,立杆采用单立管。
搭设尺寸为:立杆的纵距l a= 米,立杆的横距l b= 米,立杆的步距h= 米。
采用的钢管类型为Φ48×。
横向杆在上,搭接在纵向杆上的横向杆根数为每跨2根2.荷载参数砼板厚按均布250mm计算=mm2施工均布荷载为m2,脚手板自重标准值m2,脚手架用途:支撑混凝土自重及上部荷载。
满堂脚手架平面示意图二、横向杆的计算:横向杆钢管截面力学参数为截面抵抗矩W = ;截面惯性矩I = ;横向杆按三跨连续梁进行强度和挠度计算,横向杆在纵向杆的上面。
按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。
考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。
1.作用横向水平杆线荷载(1)作用横向杆线荷载标准值q k=+×3=m(2)作用横向杆线荷载设计值q=×+××3=m横向杆计算荷载简图2.抗弯强度计算最大弯矩为M max= = ××= σ = M max/W = ×106/=mm2横向杆的计算强度小于mm2,满足要求!3.挠度计算最大挠度为V=100EI = ××12004/(100××105×=横向杆的最大挠度小于150与10mm,满足要求!三、纵向杆的计算:纵向杆钢管截面力学参数为截面抵抗矩W = ;截面惯性矩I = ;纵向杆按三跨连续梁进行强度和挠度计算,横向杆在纵向杆的上面。
脚手架计量规则
说明一、本章包括外脚手架、里脚手架、满堂脚手架、电动吊篮式脚手架、活动脚手架、电梯井架、烟囱、水塔脚手架及安全防护设施等措施项目;适用于建筑、装饰工程中的脚手架工程。
二、本章各类脚手架子目均按钢管脚手架编制。
三、建筑用外脚手架是指单独为建筑物外墙外边线上所有构件及部位的整体结构、装饰工程施工所需搭设的外脚手架。
装饰用外脚手架是指单独为建筑物外墙外边线上所有构件的装饰工程施工所搭设的外脚手架。
四、同一栋建筑物不同高度部位的脚手架周转用材的使用时间不同,因此外脚手架按搭拆、使用分别编制子目,脚手架搭拆及使用的时间规律如图13-1所示:外脚手架全部周转材料在施工现场的加权平均使用天数为外脚手架的“有效使用天数”。
五、外脚手架分为综合脚手架、单排脚手架,外脚手架包括脚手架、平桥、斜桥、平台、护栏、挡脚板等。
建筑物的外脚手架区分不同的高度、用途(建筑用、装饰用),分别按照相应单排脚手架、综合脚手架子目计算。
六、里脚手架包括外墙内面装饰脚手架、内墙砌筑及装饰用脚手架、外走廊及阳台的外墙砌筑与装饰脚手架、走廊柱、独立柱的砌筑与装饰脚手架、现捣混凝土柱、混凝土墙结构及装饰脚手架费用。
七、满堂基础脚手架按满堂脚手架基本层子目的50%执行。
条形基础宽度大于3m,且深度大于 1.5m时,按满堂基础脚手架计算。
八、架空运输道,适用特殊施工环境,按施工组织设计计算。
子目以架宽2m为准,如架宽大于2m时应按相应子目乘以系数 1.20;超过3m时按相应子目乘以系数 1.50。
九、独立安全水平挡板和垂直防护架,是指脚手架以外单独搭设的,用于车辆通道、人行通道、临街防护和施工现场与其他危险场所隔离等防护。
十、超过1.5m宽以上雨蓬的檐口装饰线,如没有计算综合脚手架的,按单排脚手架计算(顶层雨篷不适用)。
十一、凿桩头的高度如超过1.2m时,混凝土灌注桩、预制方桩、管桩每凿1m3桩头,计算单排脚手架16m2;钻(冲)孔桩按直径乘以4加3.6m再乘以高,按单排脚手架子目执行。
脚手架搭设要求及其标准规范
脚手架搭设要求及其标准规范脚手架搭设规范(一)施工方案1、脚手架搭设之前,应根据工种的特点和施工工艺确定搭设方案,内容应包括:基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法,并绘制施工详图及大样图。
2、脚手架的搭设高度超过规范规定的要进行计算。
(1)扣件式钢管脚手架搭设尺寸符合下表时,相应杆件可不再进行设计计算。
但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。
(2)当搭设高度在25-50m时,应对脚手架整体稳定性从构造上进行加强。
如纵向剪刀撑必须连续设置,增加横向剪刀撑,连墙杆的强度相应提高,间距缩小,以及在多风地区对搭设高度超过40m的脚手架,考虑风涡流的上翻力,应在设置水平连墙件的同时,还应有抗上升翻流作用的连墙措施等,以确保脚手架的使用安全。
(3)当搭设高度超过50m时,可采用双立杆加强或采用分段卸荷,沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉,将脚手架的部分荷载传给建筑物承担;或采用分段搭设,将各段脚手架载传给由建筑物伸出的悬挑梁、架承担,并经设计计算。
(4)对脚手架进行的设计计算必须符合脚手架规范的有关规定,并经企业技术负责人审批。
3、脚手架的施工方案应与施工现场搭设的脚手架类型相符,当现场固故改变脚手架类型时,必须重新修改脚手架方案并经审批后,方可施工。
二)立杆基1、脚手架立杆基础应符合方案要求。
(1)搭设高度在25m以下时,可素夯实找平,上面铺5cm厚木板,长度为2m时垂直于墙面放置;长度大于3m时平行于墙面放置。
(2)搭设高度25-50m时,应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时,可用枕木支垫,或在地基上加铺20cm厚道碴,其上铺设混凝土板,再仰铺12-16号槽钢。
(3)搭设高度超过50m时,应进行计算并根据地耐力设计基础作法,或于地面下1m深处采用灰土地基,或浇注50m厚混凝土基础,其上采用枕支垫。
2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种,搭设时应将木垫板铺平,放好底座,再将立杆放入底座内,不准将立杆直接置于木板上,否则将改变垫板受力状态。
脚手架计算公式
1、计算依据(1)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)(2)《建筑结构荷载规范》(GB50009-2001)(3)海湾浪琴工程设计图纸及地质资料等2、脚手架的计算参数搭设高度H=39.6米(取最大高度,22排),步距h=1.8米,立杆纵距la=1.5米,立杆横距lb=1.1米,连墙件为2步3跨设置,脚手板为毛竹片,按同时铺设7排计算,同时作业层数n1=1。
脚手架材质选用φ48×3.5钢管,截面面积A=489mm2,截面模量W=5.08×103 mm3,回转半径i=15.8mm,抗压、抗弯强度设计值f=205N/mm2,基本风压值ω0=0.7 kN/m2,计算时忽略雪荷载等。
3、荷载标准值结构自重标准值:gk1=0.1248kN/m (双排脚手架)竹脚手片自重标准值:gk2=0.35kN/m2 (可按实际取值)施工均布活荷载:qk=3 kN/m2风荷载标准值:ωk=0.7μz•μs•ω0式中μz——风压高度变化系数,查《建筑结构荷载规范》并用插入法得39.6米为1.12μs——脚手架风荷载体型系数,全封闭式为1.2ω0——基本风压值,为0.7 kN/m2则ωk=0.7×1.12×1.2×0.7=0.658 kN/m24、纵向水平杆、横向水平杆计算横向水平杆计算脚手架搭设剖面图如下:按简支梁计算,计算简图如下:每纵距脚手片自重NG2k=gk2×la×lb=0.35×1.5×1.1=0.5775 kN每纵距施工荷载NQk=qk×la×lb =3×1.5×1.1=4.95 kNMGk= kN•mMQk= kN•mM=1.2MGk+1.4MQ k=1.2×0.07+1.4×0.605=0.931 kN•m<f=205 kN/mm2横向水平杆抗弯强度满足要求。
脚手架搭设规定及要求-常屹
架体与建筑结构拉结
1、脚手架高度在7m以下时,可采用设置抛撑方法以保持脚手架的稳定,当搭设 高度超过7m不便设置抛撑时,应与建筑物进行连接。 (1)脚手架与建筑物连接不但可以防止因风荷载而发生的向内或向外倾翻事故, 同时可以作为架体的中间约束,减小立杆的计算长度,提高承载能力,保证 脚手架的整体稳定性。 (2)连墙杆的间距,一般应按表中规定距离设置。当脚手架搭设高度较高需要 缩小连墙杆间距时,减少垂直间距比缩小水平间距更为有效,从脚手架荷载 载试验中看,连墙杆按二步三跨设置比三步二跨设置时,承载能力提高7%。 (3)连墙杆应靠近节点并从底层第一步大横杆处开始设置。 ( 4)连墙杆宜靠近主节点设置,距主节点不应大于300mm。 2、连墙杆必须与建筑结构部位连接,以确保承载能力。 (1)连墙杆位置应在施工方案中确定,并绘制作法详图,不得在作业中随意设 置。严禁在脚手架使用期间拆除连墙杆。 (2)连墙杆与建筑物连接作法可作成柔性连接或刚性连接。柔性连接可在墙体 内预埋φ8钢筋环,用双股8号(φ4)铅丝与架体拉接的同时增加支顶措施, 限制脚手架里外两侧变形。当脚手架搭设高度超过24m时,不准采用柔性连 接。 (3)在搭设脚手架时,连墙杆应与其他杆件同步搭设;在拆除脚手架时,应在 其他杆件拆到连墙杆高度时,最后拆除连墙杆。最后一道连墙杆拆除前,应 先设置抛撑后,再拆连墙杆,以确保脚手架拆除过程中的稳定性。
现场常见不规范脚手架图片
搭接杆未按标准申出长度小于100MM
现场常见不规范脚手架图片
用铅丝绑扎
现场常见不规范脚手架图片
使用弯曲架杆
现场常见不规范脚手架图片
同步同跨内的对接头未错开500MM
现场常见不规范脚手架图片
未考虑防护地面
现场常见不规范脚手架图片
脚手架计算规则及计算实例
脚手架计算规则及计算实例一、脚手架工程量计算一般规则:1、建筑物外墙脚手架,凡设计室外处坪至檐口(或女儿墙上表面)的砌筑高度在 15m以下的,按单排脚手架计算;砌筑高度在 15m以上的或砌筑高度虽不足 15m,但外墙门窗及装饰面积高出外墙表面积60%以上的,均按双排脚手架计算。
2、建筑物内墙脚手架,凡设计室内地坪至顶板下表面(或山墙高度的1/2 处)的砌筑高度在 3.6m 以下的,按里脚手架计算;砌筑高度高出 3.6m 以上时,按单排脚手架计算。
3、石砌墙体,凡砌筑高度高出1m以上时,按外脚手架计算。
4、计算内、外墙脚手架时,均不扣除门、窗洞口、空圈洞口等所占的面积。
5、同一建筑物高度不同样样时,应按不同样样高度分别计算。
6、现浇钢筋混凝土框架柱、梁按双排脚手架计算。
-7、围墙脚手架,凡室外自然地坪至围墙顶面的砌筑高度在3.6m 以下的,按里脚手架计算;砌筑高度高出 3.6m 以上时,按单排脚手架计算。
8、室内天棚装饰面距设计室内地坪在 3.6m 以上时,应计算满堂脚手架,计算满堂脚手架后,墙面装饰工程不再计算脚手架。
9、滑升模板施工的钢筋混凝土烟筒、筒仓,不另计算脚手架。
10、砌筑储仓,按双排脚手架计算。
11、储水(油)池,大型设备基础,凡距地坪高度高出 1.2m 以上的,按双排脚手架计算。
12、整体满堂钢筋混凝土基础,凡其宽度高出3m时,按其底板面积计算满堂脚手架。
二、砌筑脚手架工程量计算:1、外脚手架按外墙外边线长度,乘以外墙砌筑高度以平方米计算,突出墙外宽度在 24cm之内的墙垛,附墙烟筒等不计算脚手架;宽度高出 24cm以外时按图示尺寸张开计算,并入外脚手架工程量之内。
2、里脚手架按墙面垂直投影面积计算。
3、独立柱按图示柱结构外面周长另加 3.6m 乘以砌筑高度以平方米计算,套用相应外脚手架定额。
三、现浇钢筋混凝土框架脚手架工程量计算:1、现浇钢筋混凝土柱,按柱图示周长尺寸另加 3.6 ,乘以柱高以平方米计算,套用相应外脚手架定额。
脚手架搭设要求及规范
脚手架搭设规范(一)施工方案1、脚手架搭设之前,应根据工种的特点和施工工艺确定搭设方案,内容应包括:基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法,并绘制施工详图及大样图。
2、脚手架的搭设高度超过规范规定的要进行计算。
(1)扣件式钢管脚手架搭设尺寸符合下表时,相应杆件可不再进行设计计算。
但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。
(2)当搭设高度在25-50m时,应对脚手架整体稳定性从构造上进行加强。
如纵向剪刀撑必须连续设置,增加横向剪刀撑,连墙杆的强度相应提高,间距缩小,以及在多风地区对搭设高度超过40m的脚手架,考虑风涡流的上翻力,应在设置水平连墙件的同时,还应有抗上升翻流作用的连墙措施等,以确保脚手架的使用安全。
(3)当搭设高度超过50m时,可采用双立杆加强或采用分段卸荷,沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉,将脚手架的部分荷载传给建筑物承担;或采用分段搭设,将各段脚手架载传给由建筑物伸出的悬挑梁、架承担,并经设计计算。
(4)对脚手架进行的设计计算必须符合脚手架规范的有关规定,并经企业技术负责人审批。
3、脚手架的施工方案应与施工现场搭设的脚手架类型相符,当现场固故改变脚手架类型时,必须重新修改脚手架方案并经审批后,方可施工。
二)立杆基1、脚手架立杆基础应符合方案要求。
(1)搭设高度在25m以下时,可素夯实找平,上面铺5cm厚木板,长度为2m时垂直于墙面放置;长度大于3m时平行于墙面放置。
(2)搭设高度25-50m时,应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时,可用枕木支垫,或在地基上加铺20cm厚道碴,其上铺设混凝土板,再仰铺12-16号槽钢。
(3)搭设高度超过50m时,应进行计算并根据地耐力设计基础作法,或于地面下1m深处采用灰土地基,或浇注50m厚混凝土基础,其上采用枕支垫。
2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种,搭设时应将木垫板铺平,放好底座,再将立杆放入底座内,不准将立杆直接置于木板上,否则将改变垫板受力状态。
钢管脚手架计算书
一、钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130)、《钢结构设计规范》(GB50017)、《冷弯薄壁型钢结构技术规范》(GB50018)、《建筑地基基础设计规范》(GB 50007)、《建筑结构荷载规范》(GB 50009)等编制。
(一)参数信息:1.脚手架参数il•算的脚手架为双排脚手架,横杆与立杆采用单扣件方式连接,搭设高度为26. 4米,3.0米以下采用双管立杆,3.0 米以上采用单管立杆。
搭设尺寸为:立杆的纵距1.60米,立杆的横距1.05米,立杆的步距1.80米。
内排架距离墙长度为0.30米。
横向杆计算外伸长度为0. 10米。
小横杆在上,搭接在大横杆上的小横杆根数为1根。
采用的钢管类型为648X3.5。
连墙件采用2步3跨,竖向间距3. 60米,水平间距4. 80米,采用扣件连接。
2.荷载参数脚手板自重标准值0. 30kN/m2,栏杆、挡脚板自重为0. llkN/m2,安全设施及安全网、挡风板自重为0. OlOkN/m2,同时施工2层,第一层施工均布荷载为3. OkN/m2,苴它层施工均布荷载为2. OkN/m2,脚手板共铺设2层。
脚手架用途:混凝上、砌筑结构脚手架。
严00 |落地式脚手架正立面彦落地架侧立面图(二)小横杆的计算:小横杆按照简支梁进行强度和挠度计算,小横杆在大横杆的上而。
按照小横杆上而的脚手板和活荷载作为均布荷载讣算小横杆的最大弯矩和变形。
考虑活荷载在横向水平杆上的最不利布苣(验算弯曲正应力和挠度不计入悬挑荷载)。
1•作用小横杆线荷载(1)作用小横杆线荷载标准值qk=(3. 00+0. 30) X 1. 60/2=2. 64kN/m(2)作用小横杆线荷载设计值q= (1.4X3. 00+1. 2X0. 30) XI. 60/2=3. 648kN/mq;荷载山立杆横距1悬挑长度小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩Mmax二qlb2/8二3. 648X1. 051 2/8=0. 503kN. mo 二Mmax/W二0. 503 X 106/5080. 0=98. 96N/"mm2小横杆的il•算强度小于205. OX/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度V=5qklb4/384EI=5. 0X2. 64X1050. 0°/(384X2. 06 X105X12.19X104)=l. 66mm小横杆的最大挠度小于1050. 0/150与10mm,满足要求!(三)大横杆的计算:大横杆按照三跨连续梁进行强度和挠度il•算,小横杆在大横杆的上而。
脚手架计量规则
一、综合脚手架计算规则:1.综合脚手架应分单层、多层和不同檐高,按建筑面积计算综合脚手架。
2.满堂基础脚手架工程量按其底板面积计算。
二、单项脚手架计算规则:1.外脚手架、里脚手架均按所服务对象的垂直投影面积计算。
2.砌砖工程高度在1.35~3.6m以内者,按里脚手架计算。
高度在3.6m以上者按外脚手架计算。
独立砖柱高度在 3.6m以内者,按柱外围周长乘实砌高度按里脚手架计算;高度在3.6m以上者,按柱外围周长加3.6m乘实砌高度按单排脚手架计算;独立砼柱按柱外围周长加3.6m乘以浇筑高度按单排脚手架计算。
3.砌石工程(包括砌块)高度超过1m时,按外脚手架计算。
独立石柱高度在3.6m以内者,按柱外围周长乘实砌高度计算工程量;高度在3.6m以上者,按柱外围周长加3.6m乘实砌高度计算工程量。
4.围墙高度从自然地坪至围墙顶计算,长度按墙中心线计算,不扣除门所占的面积,但门柱和独立门柱的砌筑脚手架不增加。
5.凡高度超过1.2m的室内外砼贮水(油)池、贮仓、设备基础均以构筑物的外围周长乘高度按外脚手架计算。
池底按满堂基础脚手架计算。
6.挑脚手架按搭设长度乘搭设层数以延长米计算。
7.悬空脚手架按搭设的水平投影面积计算。
8.满堂脚手架按搭设的水平投影面积计算,不扣除垛、柱所占的面积。
满堂脚手架高度从设计地坪至施工顶面计算,高度在4.5m至5.2m时,按满堂脚手架基本层计算;高度超过5.2m时,每增加0.6~1.2m,按增加一层计算,增加层的高度若在0.6m内时,舍去不计。
例如:设计地坪到施工顶面为9.2m,其增加层数为:(9.2-5.2)/1.2=3(层), 余0.4m舍去不计。
9.水平防护架按脚手板实铺的水平投影面积计算;垂直防护架按高度(从自然地坪至上层横杆)乘两边立杆之间距离计算。
10.建筑物垂直封闭工程按封闭面的垂直投影面积计算。
说明一、本章包括外脚手架、里脚手架、满堂脚手架、电动吊篮式脚手架、活动脚手架、电梯井架、烟囱、水塔脚手架及安全防护设施等措施项目;适用于建筑、装饰工程中的脚手架工程。
脚手架施工计算书
脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。
脚手架的验算项目:纵向、横向水平杆的强度及刚度;立杆稳定性验算;立杆的地基承载力计算。
1.脚手架参数双排脚手架搭设高度为 20.0 米,立杆采用单立管;搭设尺寸为:立杆的纵距为 1。
40米,立杆的横距为1.80米,大小横杆的步距为1.50 米;内排架距离墙长度为0。
60米;大横杆在上,搭接在小横杆上的大横杆根数为 2 根;脚手架沿墙纵向长度为 120 米;采用的钢管类型为Φ48×3.5;横杆与立杆连接方式为单扣件;取扣件抗滑承载力系数为 0。
80;连墙件采用三步三跨,竖向间距 4。
50 米,水平间距4。
20 米,采用焊缝连接;2.活荷载参数施工均布活荷载标准值:0。
500 kN/m2;脚手架用途:结构脚手架;同时施工层数:1 层;3。
风荷载参数本工程地处河南省焦作市,基本风压为0.45 kN/m2;风荷载高度变化系数μz为0.84,风荷载体型系数μs为0.65;脚手架计算中考虑风荷载作用;4。
静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1360;脚手板自重标准值(kN/m2):0.350;栏杆挡脚板自重标准值(kN/m2):0。
110;安全设施与安全网(kN/m2):0.005;脚手板铺设层数:2;脚手板类别:竹串片脚手板;栏杆挡板类别:栏杆、冲压钢脚手板挡板;每米脚手架钢管自重标准值(kN/m2):0.038;5.地基参数地基土类型:砂土;地基承载力标准值(kN/m2):500.00;立杆基础底面面积(m2):0。
09;地面广截力调整系数:0.40。
二、大横杆的计算:按照《扣件式钢管脚手架安全技术规范》(JGJ130—2001)第5.2。
4条规定,大横杆按照三跨连续梁进行强度和挠度计算,大横杆在小横杆的上面。
将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形.1。
脚手架计算规则
脚手架计算规则1、凡砌筑高度超过1。
5米的砌体均需计算脚手架。
2、砌墙脚手架均按墙(单面)面垂直投影面积以平方米计算。
3、计算脚手架时,不扣除门窗洞口,空圈、车辆通道、变形缝所占面积。
4、同一建筑物高度不同时,按建筑物坚向不同高度分别计算。
5、外墙脚手架按外墙外边线长度(如外墙有挑阳台,则每只阳台计算一个侧面宽度,计入外墙面长度内,二户阳台连在一起的也只算一个侧面)乘以外墙高度以平方米计算。
外墙高度指室外设计地坪至檐口(或女儿墙上表面)高度,坡屋面到屋面板下(或椽子顶面)墙中心高度。
6、内墙脚手架以内墙净长乘以内墙净高计算,有山尖者算到山尖1/2处的高度;有地下室时,自地下室室内地坪至墙顶面高度。
7、砌体高度在3。
6米以内者,套用里脚手架;高度超过3。
6米者,套用外脚手架。
8、山墙自设计室外地坪至山尖1/2处高度超过3。
6米时,该整修外山墙按相应外脚手架计算,内山墙近单排外架子计算。
9、独立砖(石)柱高度在3。
6米以内者,脚手架以柱的结构外围周长乘以柱高计算,执行砌墙脚手架里架子;柱高超过3。
6米者,以柱的结构外围周长加3。
6米乘以柱高计算,执行砌墙脚手架外架子(单排)。
10、外墙脚手架包括一面抹灰脚手架在内,另一面墙可计算抹灰脚手架。
11、砖基础自设计室外地坪至垫层上表面的深度超过1。
5米时,按相应砌墙脚手架执行。
12、钢筋砼基础自设计室外地坪至垫层上表面的深度超过1。
5米,同时带形基础底宽超过3米、独立基础或满堂基础及大型设备基础的底面积超过16平方米的砼浇捣脚手架应按槽、坑土方规定放工作面后的底面积计算,按满堂脚手架相应定额乘以0。
3系数计算脚手架费用脚手架工程量计算规则脚手架规范,脚手架施工方案,门式脚手架规范,门式脚手架施工方案,移动式脚手架规范,/一、建筑物综合脚手架按建筑物室外地坪以上的建筑面积计算。
建筑物高度是指设计室外地坪至檐口的高度(不包括女儿墙、屋顶水箱、出檐、楼梯间等高度)。
脚手架最大搭设高度的计算
脚手架最大搭设高度的计算:按《规范》5.3.6条不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算:构配件自重标准值产生的轴向力NG2K(kN)计算公式为:N G2K = N G2+N G3+N G4 = 2.456 kN;活荷载标准值: NQ = 2.4 kN;每米立杆承受的结构自重标准值: Gk = 0.125 kN/m;H s =[0.145×4.89×10-4×205×103-(1.2×2.456+1.4×2.4)]/(1.2×0.125)=54.941 m;按《规范》5.3.6条脚手架搭设高度Hs等于或大于26米, 按照下式调整且不超过50米:[H] = 54.941 /(1+0.001×54.941)=52.08 m;[H]= 52.08 和50 比较取较小值。
经计算得到, 脚手架搭设高度限值[H] =50 m。
脚手架单立杆搭设高度为23m, 小于[H], 满足要求!按《规范》5.3.6条考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算:构配件自重标准值产生的轴向力NG2K(kN)计算公式为:N G2K = N G2+N G3+N G4 = 2.456 kN;活荷载标准值: NQ = 2.4 kN;每米立杆承受的结构自重标准值: Gk = 0.125 kN/m;计算立杆段由风荷载标准值产生的弯矩: Mwk=Mw / (1.4×0.85) = 0.137 /(1.4 ×0.85) = 0.115 kN.m;H s =( 0.145×4.89×10-4×205×103-(1.2×2.456+0.85×1.4×(2.4+0.145×4.89×100×0.115/5.08)))/(1.2×0.125)=45.516 m;按《规范》5.3.6条脚手架搭设高度Hs等于或大于26米, 按照下式调整且不超过50米:[H] = 45.516 /(1+0.001×45.516)=43.534 m;[H]= 43.534 和50 比较取较小值。
脚手架搭设高度要求
规范中脚手架搭设高度要求单排脚手架搭设高度不应超过24m双排脚手架搭设高度不宜超过50m悬挑脚手架的搭设高度不宜超过20m满堂脚手架的搭设高度不宜超过36m满堂支撑架搭设高度不宜超过30m当满堂支撑架小于4跨时,不宜超过5。
2m盘扣式模板支架搭设高度不宜超过24m脚手架杆件构造要求1 立杆搭设要求是脚手架的关键部件,主要受力杆件,负责传递和承受力的部件.立杆间距应均匀设置,不能大于设计间距,否则降低立杆承载能力.立杆的搭设应符合以下要求:1)每根立杆底部宜设置底座或垫板(当脚手架搭设在永久性建筑结构混凝土基面时,立杆下底座或垫板可根据情况不设置).2)脚手架必须设置纵横向扫地杆.纵向扫地杆宜采用直角扣件固定在距钢管底端不大于200mm处的立杆上。
横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
3)立杆必须用连墙件与建筑物可靠连接.4)当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于lm。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm,脚手架底层步距不应大于2m。
5)立杆接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接。
对接可提高承载能力,一个对接接头的承载能力比搭接的承载能力大2.14 倍。
因此在竖立杆时,要注意杆件的长短搭配使用.顶层顶步立杆指顶层栏杆立杆6)立杆上部应始终高出操作层1。
5m,并进行安全防护。
立杆顶端宜高出女儿墙上皮lm,高出檐口上皮1.5m.7)脚手架立杆接长、对接应满足以下要求:①立杆上的对接扣件应交错布置;两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3.②搭接长度不应小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm。
2 纵向水平杆搭设要求1)纵向水平杆步距不大于1.8m;2)应设置在立杆内侧,其长度不应小于3跨;3)纵向水平杆接长应采用对接扣件连接或搭接。
