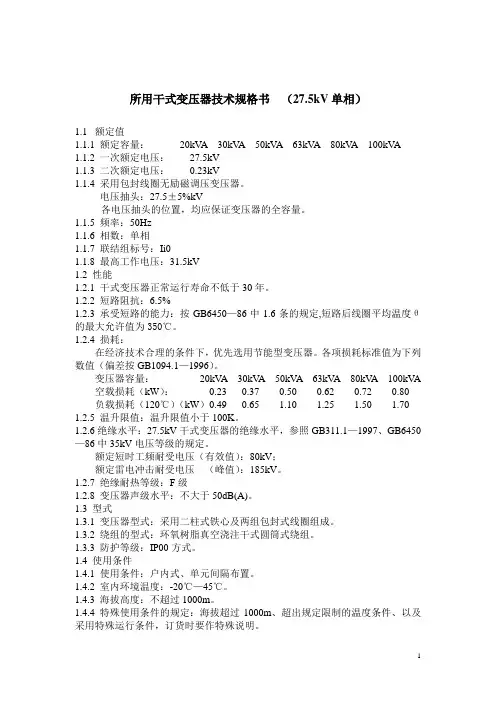

所用干式变压器技术规格书
所用干式变压器技术规格书（27.5kV单相）1.1额定值1.1.1 额定容量：20kV A 30kV A 50kV A 63kV A 80kV A 100kV A1.1.2 一次额定电压：27.5kV1.1.3 二次额定电压：0.23kV1.1.4 采用包封线圈无励磁调压变压器。
电压抽头：27.5±5%kV各电压抽头的位置，均应保证变压器的全容量。
1.1.5 频率：50Hz1.1.6 相数：单相1.1.7 联结组标号：Ii01.1.8 最高工作电压：31.5kV1.2 性能1.2.1 干式变压器正常运行寿命不低于30年。
1.2.2 短路阻抗：6.5%1.2.3 承受短路的能力：按GB6450—86中1.6条的规定,短路后线圈平均温度θ的最大允许值为350℃。
1.2.4 损耗：在经济技术合理的条件下，优先选用节能型变压器。
各项损耗标准值为下列数值（偏差按GB1094.1—1996）。
变压器容量：20kV A 30kV A 50kV A 63kV A 80kV A 100kV A 空载损耗（kW）：0.23 0.37 0.50 0.62 0.72 0.80 负载损耗（120℃）（kW）0.49 0.65 1.10 1.25 1.50 1.70 1.2.5 温升限值：温升限值小于100K。
1.2.6绝缘水平：27.5kV干式变压器的绝缘水平，参照GB311.1—1997、GB6450 —86中35kV电压等级的规定。
额定短时工频耐受电压（有效值）：80kV；额定雷电冲击耐受电压（峰值）：185kV。
1.2.7 绝缘耐热等级：F级1.2.8 变压器声级水平：不大于50dB(A)。
1.3 型式1.3.1 变压器型式：采用二柱式铁心及两组包封式线圈组成。
1.3.2 绕组的型式：环氧树脂真空浇注干式圆筒式绕组。
1.3.3 防护等级：IP00方式。
1.4 使用条件1.4.1 使用条件：户内式、单元间隔布置。
干式变压器技术规范书
干式变压器技术规范书上海保能电力设备制造有限公司2011年8月1标准干式变压器遵循的主要现行标准IEC 76-1, 76-2, 75-3, 76-4, 76-5 《电力变压器》IEC 726 《干式变压器》IEC 551 《变压器和电抗器噪音测量》GB 1094 -1996 《电力变压器》GB 6450-1986 《干式变压器》GB 10228-2008 《三相干式变压器技术条件》GB 311.1 《高压输变电设备的绝缘配合》GB 311.2 《绝缘配合第2部分: 高压输变电设备的绝缘配合使用导则》GB 311.6 《高电压测量标准空气间隙》GB5582 《高压电力设备外绝缘污秽等级》GB16927 《高电压试验技术》GB/T 10088-2004 《6kV~500kV级电力变压器声级》GB4208-2008 《外壳防护等级》GB191 《包装贮运标志》2 设备技术要求2.1 干式变压器主要技术参数2.1.1 额定容量(绕组最高温升100 K时)、电压比、接线组别、短路阻抗和低压绕组接地方式见下表：表5.1.12.1.3 相数三相2.1.4 冷却方式AN/AF(100%/150%)2.1.5 绝缘水平2.1.5.1 高压绕组a. 最高电压7.2kVb. 额定雷电冲击耐压（峰值）60kVc. 额定短时工频耐压1min（有效值）25kV5.1.5.2 低压绕组a. 额定雷电冲击耐压（峰值）10kVb. 额定短时工频耐压1min（有效值）3kV2.1.6 泄漏比距(最高工作电压下)：≥2.5cm/kV2.1.7 绝缘等级：H 级考核（最高温升125Ｋ，温度极限180℃），F 级运行（最高温升100Ｋ，温度极限155℃）2.1.8 当变压器投入风扇运行即冷却方式为AF时，变压器能在150%额定容量下长期连续运行。
2.1.9变压器为无载调压开关。
2.2 详细技术条件2.2.1 一般特点2.2.1.1 我公司提供的干式变压器为三相、双线圈、铜导体、无载调压、浇注式、薄绝缘、空气自冷加风冷。
干式变压器技术规格书
干式变压器技术规格书 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT10/干式电力变压器技术规格书1.1.1基本要求系统标称电压：10kV。
电源系统接地形式：不接地。
安装场所：户内。
海拔高度：≤1000m。
运行环境温度：户内－5℃～＋40℃；运行环境湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90%。
地震烈度：不超过Ⅷ度。
1.1.2执行规范标准供方所提供的产品应满足中华人民共和国国家标准，且应满足相应的IEC标准，如与投标方所执行的标准不一致时，应按较高的标准执行。
《电力变压器第1部分总则》《电力变压器第2部分温升》《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》《电力变压器第5部分承受短路的能力》《高压输变电设备的绝缘配合》GB7449-1987 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB50150-2006 《电气装置安装工程电气设备交接试验标准》GB/ 《高电压试验技术第一部分：一般试验要求》GB/ 《高电压试验技术第二部分：测量系统》GB/T10228-2008 《三相干式电力变压器技术参数和要求》《干式电力变压器》GB4208 外壳防护等级（IP代码）GB/T 7354 局部放电测量GB/T 11021 电气绝缘的耐热性评定和分级GB/T 10228 干式电力变压器技术参数和要求GB/T 17211 干式电力变压器负载导则JB/T 10088 6kV～500 kV级电力变压器声级JB/T 3837-2010 《变压器类产品型号编制方法》1.1.3二、技术性能变压器选用SC10干式配电变压器，自然风冷，线圈采用环氧树脂浇注。
优先选用低损耗设备。
变压器符合《干式电力变压器技术参数和要求》（GB/T10228-2008）及其所提及的法规和标准的相关规定。
主要技术参数：额定电压: 10±2×％/ kV接线方式: Dyn11频率: 50Hz型式 : 户内、环氧树脂浇注线绕干式、自冷（AN）／强迫风冷（AF）。
干变技术规格书
干式变压器技术规格书为了确保双多化工工程质量，满足系统运行方式，提高系统可靠性，降低系统故障率，按照设计要求，减少维护工作量。
供方保证所提供产品为通过两部鉴定的产品，并广泛应用在国内外电力系统得到用户好评。
1：供货范围1.1 变压器名称及型号低压箔式环氧树脂浇注干式变压器（全铜结构）型号：SCB10-1000/10.5数量：2台1.2供货范围：包含风机、温控、不锈钢外壳2：技术要求2.1技术规格及参数额定电压：10.5±2*2.5%/0.4 KV调压方式：无载调压额定容量：1000KV A.额定短路阻抗百分值：6%频率：50HZ相数：三相冷却方式：AF（强制风冷，变压器绕组有测温元件及控制器能检测显示变压器绕组的温升，当温度达到设定值启动冷却风机，当温度低于设定值停止冷却风机，该温度控制器有超温报警显示并输出，有超温跳闸显示并输出，输出触点容量大于5A。
）绝缘耐热等级：F级绝缘水平：工频耐压28KV防护等级：IP20线圈温升：≤100K局部放电量：≤10P C效率：98%联结组别：D/Yn-11吊装点：有明确标志2.2技术指标空载电流Ｉ０：国标空载损耗Ｐ０：国标负载损耗Ｐｋ（120℃）：国标过载承受时间图表（20℃40℃温度条件下）年平均温度负载图表。
2.3使用环境海拔高度：1320米极端最低温度：-23℃极端最高温度：+38.8℃月平均湿度：57％地震烈度：ML7度安装方式：室内3：产品标准产品应符合下列标准：GB6450－86《干式电力变压器》GB1904－85《电力变压器》ZBK41003－88《三相树脂绝缘干式电力变压器技术条件》IEC726－82《干式电力变压器》IEC76－80《电力变压器》DIN42523－87《浇注树脂绝缘干式电力变压器》4：质量保证生产厂家的设计和制造遵循ISO9001国际质量管理和质量保证标准。
变压器使用寿命不小于30年。
5：检验及测试5.1变压器有出厂检测和试验有出厂试验﹑型式试验和特殊试验.5.2供方要提供以下测试报告：1．高低压线圈直流电阻测试报告2．高低压线圈匝数比测量及电压矢量关系校定报告3．阻抗电压及负载损耗测量报告4．空载电流及空载损耗测量报告5．外施耐压试验报告6．感应耐压试验报告7．绝缘电阻测试报告8．局部放电量测试报告7：技术资料：每台变压器（标准件）有：安装使用说明书、产品合格证、出厂试验报告、带外壳外形尺寸图、低压接线端子图、温度控制器原理图、温度控制器端子排图、装箱单、铭牌标志图，以上技术资料妥善包装防止受潮。
干式变压器技术规范书
徐州东方热电有限公司焦炉煤气燃气轮机联合循环发电项目干式变压器技术规范书上海力顺燃机科技有限公司2011年2月目录1、总则2、技术标准3、技术规范和性能参数4、安装5、试验6、调试7、供货8、图纸及资料交付9、供方提供的主要技术数据1 总则1.1本技术规范书仅适用于徐州东方热电有限公司焦炉煤气燃气轮机联合循环发电项目（3×15MW+1×3MW）工程用低压干式变压器的合同。
1.2本技术规范书所提出的技术条件为最低技术要求，供方应提供符合本技术规范书及有关国标、行业标准的优质产品。
1.3 本技术规范书未涉及的参数、技术要求和试验标准均按IEC、GB、DL现行标准的要求执行。
1.4供方必须制造过与需方要求一致的设备，并已在与本工程技术要求一致或更严格的工作条件下成功运行两年以上，并且有可靠的质量保证体系。
1.5 本技术规范书未尽事宜,由需、供双方协商确定。
2 技术标准2.1 变压器引用下列标准GB6450 干式电力变压器GB4208 外壳防护等级(IP代码)IEC60726 干式电力变压器GB7328 变压器和电抗器的声级测定IEC60439 低压开关和控制装置的出厂组装件ZBK41003 三相树脂绝缘干式电力变压器技术条件GB/T10228 干式电力变压器技术参数和要求GB/T17211 干式变压器负载导则GB1094.5 电力变压器第五部分承受短路的能力GB1094.1-5 电力变压器IEC725 电力变压器GB311.1-6 高压输变电设备的绝缘配合和高压试验技术 IEC – 439 低压成套开关设备及控制设备GB/T14048.1 低压成套开关设备及控制设备总则GB/T14048.4 低压成套开关设备及控制设备低压机电式接触器和电动机起动器GB/T14048.5 低压成套开关设备及控制设备控制电路电器和开关元件第一部分机电式控制电路电器 JB794 电机、电器和变压器用绝缘测量耐热分级IEC-470 交流接触器CECS115：2000 干式电力变压器选用、验收、运行及维护规程元件生产国的国家标准其他有关标准2.2如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方提供技术先进和更可靠的设计或材料。
干式变压器技术规格书
干式变压器技术规格书1.项目简介及使用地点副井口变电所使用的两台油浸式变压器，夏季负荷大运行温度高，存在安全隐患，需购买大容量干式变压器2台，对副井口变电所内油浸变压器进行更换。
3.1铁心选用优质高导磁低损耗冷轧硅钢片，空载电流小、噪音低、心柱采用半干性无纬玻璃粘带绑扎结构，铁心外涂三防漆。
3.2变压器绕组可承受短路、过载和过电压而不发生局部过热，并消除绕组中的电场集中，局部放电水平满足有关标准。
3.3变压器绕组为优质纯铜。
3. 4整机采用H级绝缘，绝缘可靠，热稳定性好，可持续满负荷运行，运行时噪音不得大于65dB03. 5三相绕组温度值巡回检测和显示，故障自检，最热一相绕组的温度值显示。
变压器具有超温报警、超温跳闸功能。
3. 6变压器的安装尺寸与现场尺寸匹配（中标单位到现场量取尺寸后确定安装尺寸）。
3. 7配备温显温控系统，自动显示温度，并能上传至电力监控。
当线圈内部温度超过信号温度计设定界限时，可自动启动风机，跳脱电源，切离变压器。
3. 8变压器带壳，变压器铁芯和金属件应有防腐保护层，变压器铁芯和金属件均可靠接地，并有明显接地标志。
3.9选用许继、特变电工、西电、中电、江苏中联厂家产品, 另配备5P立式节能型降温空调一台、排气扇4个。
4.设计、生产、制造、安装、检验检测所需资质文件4.1中国国家强制性产品认证。
4.2生产厂家注册资金不低于1000万元。
5.货物使用环境及范围5.1海拔高度：不超过1000m；5.2环境温度：T5°C〜+40°C；5.3相对湿度：日平均值不大于95%,月平均值不大于90%(+25°C)；5.4不存在导电尘埃和有害于金属等绝缘的腐蚀性气体，没有火灾、爆炸危险和严重污秽电气元件的场所。
6,货物适用标准该干式变压器设计、制造及检验应符合以下国家、行业和企业的标准及规范，同时应遵循未列出的其它干式变压器相关的最新设计、制造及检验标准：GB1094. 1 电力变压器第1部分总则GB1094. 2 电力变压器第2部分温升GB1094. 3 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094. 11 电力变压器第11部分干式电力变压器GB1094. 5 GB/T11021 GB/T3969 GB/T4109 电力变压器第5部分承受短路的能力电气绝缘的耐热性评定和分级35kV及以下变压器瓷套高压套管技术条件高压穿墙瓷套管 外壳防护等级（IP 代码） 空载电流：1.4% 联结组标号：Dynll 调压方式：无载调压 配套风机、温控仪。
干式变压器技术规范书
⼲式变压器技术规范书技术规范书⼀、总则1、本技术规范书适⽤于贵⽅⼯程所需变压器设备的功能设计、结构、性能、安装和试验等⽅⾯的技术要求。
2、供⽅提供符合本规范书和⼯业标准的优质产品。
3、本设备技术规范书未尽事宜，由供需双⽅协商解决⼆、⼲式变压器应⽤范围1、⼯矿企业1、电⼒系统2、交通(地铁、车站、公路系统、机场、港⼝)4、公⽤建筑(宾馆、饭店、医院、商业中⼼、⾼层建筑、体育宾馆)三、主要特点介绍1）⾼低压线圈均采⽤铜箔绕制a）⾼压线圈采⽤进⼝铜箔绕制，由于单位长度的串联电容k增⼤，在线路遭到雷电冲击时，冲击电压分布梯度系数a减⼩（a=c/k，c：线圈对地电容，k：单位长度的串联电容）冲击波可在线圈上较均匀分布，不⾄于造成线圈的局部损坏，使线圈的抗雷电冲击能⼒⼤⼤增强。
b）低压线圈采⽤铜箔绕制，低压线圈沿轴线⾼度为1张或2张铜箔，由于线圈两端等电位，⾼低压线圈之间不存在安匝不平衡问题，横向漏磁减⼩到最低程度。
c）低压线圈采⽤铜箔绕制，由于线圈两端等电位,在突发短路时轴向短路冲击⼒可降低到最低程度。
d）由于导体存在集肤效应，多根导线并绕，导线利⽤率低，铜线截⾯积⼤，内部环流损耗⼤。
同时集肤效应受漏磁场影响，使导线有效电阻增加铜损变⼤。
2）⾼低压线圈真空浇注⾼低压线圈均在1mbar真空状态下浇注，线圈内部⽆⽓泡，确保线圈局放量⼩于5PC。
3）带填料浇注a）树脂中加⼊⽆机填料硅微粉后,其绝缘性,热传导性得到明显改善,膨胀系数与铜箔更接近,再加⼊玻璃纤维增强，保证变压器长期运⾏不龟裂。
b）树脂中加⼊⽆机填料硅微粉后，线圈耐磨、阻燃且表⾯坚硬光滑。
4）铁⼼采⽤四级步进叠⽚四级步进叠⽚加上⾼强度聚脂绑扎带绑扎，确保空载损耗⽐国内同类产品降低10%，噪声⽐国内同类产品降低10—15dB（A）。
5）线圈⽓道采⽤蜂窝式结构⽬前国内同类产品都采⽤⼤⽓道，由于冷热空⽓在⼤⽓道中对流时易形成涡流，不利于散热，因此我公司在制做线圈时把⼤⽓道改为蜂窝式⼩⽓道，同时钢板夹件替代槽钢夹件以保证良好的通风效果。
10kV干式变压器技术规格书
1. 总则1.1本技术规格书适用于10kV干式变压器。
它提出了对10kV干式变压器及其附属设备的功能设计、工艺、制造、试验及服务等方面的技术要求。
1.2本技术规格书中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本技术规格书内容要求的优质产品。
1.3如果投标方没有以书面形式对本技术规格书的条文提出异议，则表示投标方提供的设备完全符合本技术规格书的要求。
1.4本技术规格书所使用的标准为最新国家和行业标准及IEC标准，如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5投标方应具有成熟的生产工艺和技术，必须具备5年以上生产10kV产品的经验，并有与本技术规格书要求的同容量产品的供货记录。
1.6投标方应通过ISO9001质量体系认证及ISO14001环境体系认证，采用现行国家和行业标准及IEC标准生产，以确保所生产电力变压器是质量可靠、性能优良、环保节能的产品。
1.7本技术规格书经招标方、设计方、投标方三方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
2.制造标准GB1094.1 电力变压器总则、温升IEC76-1/76-2GB1094.5 电力变压器绝缘水平和绝缘试验IEC76-3GB1094.5 电力变压器承受短路能力IEC76-5GB4109-88 交流电压高于1000V的套管通用技术条件GB7328-87 变压器和电抗器的噪声级测定GB/T13499-92 电力变压器应用导则GB7354-87 局部放电测量IEC270GB5273-85 变压器高压电器和套管的接线端子GB5582/T-93 高压电力设备外绝缘污秽等级GB10237-88 电力变压器绝缘和绝缘试验外绝缘的空气间隙GB7440-88 电力变压器和电抗器的雷电冲击和冲击试验导则GB191 包装储运标志GB 1094.11-2007 《干式电力变压器》GB/T 10228-1997 《干式电力变压器技术参数和要求》;GB/T 1721-1998 《干式电力变压器负载导则》；GB 4208-1993 《外桥防护等级（IP代码）》JB/T 10088-1999 《6-220kV变压器声级》；GB 1094.3 《电力变压器绝缘水平和绝缘试验、外绝缘空气间隙》；IEC726-11 国际电工委员会标准《干式电力变压器》。
干式变压器技术规格书
*****配套工程干式变压器技术规格书目录目录第1部分：通用技术规范 (1)1、范围 (1)2、规范性引用文件 (1)3、术语和定义 (3)4、总则 (3)5、结构及其他要求 (8)6 试验 (12)7 技术服务、设计联络、工厂检验和监造 (14)第2部分：专用技术规范 (16)1 标准技术参数 (16)2 组件材料配置表 (17)3 使用环境条件表 (17)4 附图 (18)22第1部分：通用技术规范1、范围1.1 本部分规定了10kV变压器招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
1.2 本部分适用于10kV变压器招标。
2、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 311.1 绝缘配合第1部分：定义、原则和规则GB/T 1094.1 电力变压器第1部分：总则GB/T 1094.2 电力变压器第2部分：液浸式变压器的温升GB/T 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4 电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB/T 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB/T 1094.11 电力变压器第11部分：干式变压器GB/T 1094.12 电力变压器第12部分：干式电力变压器负载导则GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油GB/T 2900.95 电工术语变压器、调压器和电抗器GB/T 4109 交流电压高于1000V的绝缘套管GB/T 4208 外壳防护等级（ IP代码）GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7354 高电压试验技术局部放电测量GB/T 5273 高压电器端子尺寸标准化GB/T 7595 运行中变压器油质量GB/T 8287.1 标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T 8287.2 标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性GB/T 10228 干式电力变压器技术参数和要求GB/T 10230.1 分接开关第1部分：性能要求和试验方法GB/T 10230.2 分接开关第2部分：应用导则GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 11604 高压电器设备无线电干扰测试方法GB/T 13499 电力变压器应用导则GB/T 16927.1 高电压试验技术第1部分：一般定义及试验要求GB/T 16927.2 高电压试验技术第2部分：测量系统GB/T 17468 电力变压器选用导则GB 20052 三相配电变压器能效限定值及能效等级GB/T 22072 干式非晶合金铁心配电变压器技术参数和要求GB/T 25446 油浸式非晶合金铁芯配电变压器技术参数和要求GB/T 25438 三相油浸式立体卷铁心配电变压器技术参数和要求GB/T 32825 三相干式立体卷铁心配电变压器技术参数和要求GB/T 26218.1 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150 电气装置安装工程电气设备交接试验标准DL/T 267 油浸式全密封卷铁心配电变压器使用技术条件DL/T 572 电力变压器运行规程DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 596 电力设备预防性试验规程DL/T 984 油浸式变压器绝缘老化判断导则DL/T 1388 电力变压器用电工钢带选用导则DL 5027 电力设备典型消防规程DL/T 1811 电力变压器用天然酯绝缘油选用导则JB/T 501 电力变压器试验导则JB/T 3837 变压器类产品型号编制方法JB/T 10088 6kV～1000kV电力变压器声级JB/T 10317 单相油浸式配电变压器技术参数和要求JB/T 10428 变压器用多功能保护装置Q/GDW 1771 10kV非晶合金铁芯配电变压器技术条件Q/GDW 1772 10kV非晶合金铁芯配电变压器试验导则3、术语和定义下列术语和定义适用于本文件。
干式变压器技术规范书
干式变压器技术规范书1.1 范围本章节涉及站用干式变压器设备的设计、制造、供应、运输和安装指导服务的总体要求，主要包括2台SCB11-1000/10干式变压器以及配套附件、专用工具和备品备件等。
1.2 参考标准除本招标文件提出的技术规定外，所有设备还应符合下列标准。
本节的有关标准包括但不限于以下的GB标准和相应的IEC标准。
若GB标准与IEC标准有不同之处，则应符合其中标准较高的一个。
下述标准如有修改，按现行最新版本执行。
《高压输变电设备的绝缘配合高电压试验技术》GB311.1～311.6《高压输变电设备的绝缘配合使用导则》GB311.7《高压电力设备外绝缘污秽等级》GB/T5582《变压器和电抗器声级测定》GB7328《交流高压电器在长期工作时的发热》GB763《交流高压电器动热稳定试验方法》GB2706《电气装置安装工程电气设备交接试验标准》GB50150《干式电力变压器技术参数和要求》GB/T10228《干式电力变压器》GB6450《外壳防护等级》GB4208《包装储运标志》GB191《干式电力变压器选用、验收、运行及维护规程》CECS 1151.3 技术条件1.型号规格：SCB11-1000/102.高压侧电压：10kV3.低压侧电压：0.4kV4.调压方式：无励磁调压5.调压范围：±2×2.5%6.额定频率：50 Hz7.额定容量：1250 kV A8.相数：3相9.联接组标号：Dyn1110..空载损耗：≤1415W11.负载损耗：≤8130W12.短路阻抗：6％13.外壳防护等级：IP4X（户内）14.绝缘等级： F 级15.柜体外形尺寸：2200×1500×2200mm（宽×深×高）1.4 性能和特性（1）变压器在GB1094规定的使用条件下，应能在设计规定的负载要求下正常运行。
（2）在风机冷却条件下，变压器能适用于50%过负荷运行；当变压器加上柜体后应不降低容量。
10kV干式变压器技术规范书
10kV干式变压器技术规范书威海热电厂脱硫续建工程10kV干式变压器技术规范书威海热电厂脱硫续建工程干式变压器技术规范书目录1．范围 (1)2．技术标准 (2)3．技术规范和性能参数 (2)4.安装 (9)5.试验 (9)6.调试 (10)7.供货 (10)8.报价中注意事项 (11)9.图纸及资料交付 (11)10.投标时应提供的主要技术数据 (12)21．范围1.1总则1.l.1本规范书适用于威海热电厂脱硫续建工程项目内干式变压器的设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。
若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。
1.1.3如供方没有以书面形式对本规范书的条文提出异议，那么需方就可以认为供方提供的产品完全满足本规范书的要求。
1.1.4本规范书为订货合同的附件，与合同正文具有同等法律效力。
1.1.5本规范书未尽事宜，双方协商解决。
1.2供方的工作范围1.2.1 供方至少必须按下列项目提供干式变压器、附属设备和服务。
（1）设计（2）制造（3）装配（4）工厂清洗和涂层（5）材料试验（6）设计试验（7）生产试验（8）包装（9）检验（10）运输及现场交货（11）现场服务2．技术标准2.1变压器引用下列标准《高压输变电设备的绝缘配合和高压试验技术》GB311．1-6-83 《干式电力变压器》GB6450-86《三相树脂绝缘干式电力变压器技术条件》ZBK41003-88《外壳防护等级》GB4208《电力变压器》GB1094．1-5-852.2.如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方应提供技术先进和更可靠的设计或材料。
2.3.若指定的标准、法规或本规范书之间发生任何明显差异时，供方必须以书面的形式向需方提出这些差异的解决办法。
干式变压器采购技术规格书
10kV干式变压器技术规格书6:18 PM一、总述本次招标的10kV等级的干式变压器，用于＊*项目工程。
本技术规格书提到的技术指标为最低技术要求，技术规格书并未对一切技术细节做出规定，投标方应提供符合本技术规格书和相应国家规范、标准的优质产品。
二、环境条件2.1 海拔高度≤1000m.2.2 极端最高温度：42℃。
2。
3 极端最低温度：－41.5℃。
2。
4 年平均相对湿度:59％2。
5 设计地震设防烈度:8度2.6 空气条件:粉尘;含有一定浓度的氨气、硫化氢等腐蚀性气体。
三、标准和规范GB6450-86 干式电力变压器;GB1094 电力变压器；GB/T10228-2008 干式电力变压器技术参数和要求;IEC726—82(11）干式电力变压器；GB4208—2008 外壳防护等级的分类;GB10237—1998 电力变压器绝缘水平和绝缘试验、外绝缘空气间隙GB/T17211-1998 干式电力变压器负载导则JB/T 10088—2004 6kV—500kV级电力变压器声级JB/T 501 电力变压器试验导则四、技术要求4.1 规格型号4。
1。
1 低压变降压变压器型号SCB11-10.5±2*2.5％/0.4kV；D/yn11；额定容量：2500KV A;数量2台；相数:3;频率：50Hz;冷却方式：空气强冷；绝缘等级：H级；线圈材料：优质无氧铜；变比:10.5±2*2。
5%/0。
4kV；短路阻抗：6%4。
2 变压器的过负荷能力4。
2.1 短时过负荷能力应达到下表的指标要求:4。
2。
2 本次招标的变压器用于发电厂系统，设计正常运行90%负载,因此120℅额定负载下可长期安全可靠运行。
4。
3、变压器的附件配置：4.3。
1干式变压器配有壳体，材质为优质钢材，变压器壳体厚度不低于2.5mm。
防护等级不低于IP20，变压器整体底部带有百页窗。
壳体应为前后维护，门应有开/关锁控制。
壳体拼装式结构,可拆卸组装。
10kV干式配电变压器技术规范书
10kV干式配电变压器技术规范书（通用部分）目录目录 (II)1总则 (1)2工作范围 (2)2.1范围和界限 (2)2.2服务范围 (2)3应遵循的主要标准 (3)4使用条件 (4)4.1环境条件 (4)4.1.1周围环境温度 (4)4.1.2海拔高度 (4)4.1.3环境相对湿度(在25℃时) (4)4.1.4地震烈度 (5)4.1.5安装地点 (5)4.1.6污秽等级 (5)4.2特殊环境条件的规定 (5)4.3系统条件要求 (5)5技术要求 (5)5.1技术参数 (5)5.2设计和结构要求 (6)5.2.1一般要求 (6)5.2.2干式配电变压器技术要求 (7)5.3焊接质量要求 (11)6试验要求 (11)6.1试验项目 (11)6.2试验方法及要求 (12)6.2.1关键材料检测 (12)6.2.2绝缘电阻测量 (12)6.2.3绕组直流电阻测量 (13)6.2.4电压比测量和联结组标号检定 (13)6.2.5空载损耗和空载电流测量 (13)6.2.6短路阻抗及负载损耗测量 (13)6.2.7外施交流耐压试验 (13)6.2.8感应耐压试验 (13)6.2.9局部放电试验 (14)6.2.10雷电冲击电压试验 (14)6.2.11温升试验 (14)6.2.12声级测量 (14)6.2.13空载电流谐波测量 (15)6.2.14承受短路能力试验 (15)7产品对环境的影响 (15)8技术文件要求 (15)9起吊、包装、运输、安装及质量保证 (16)9.1起吊 (16)9.2包装 (16)9.3运输 (16)9.4安装指导 (17)9.5质量保证 (17)10一次、二次及土建接口要求 (18)10.1电气一次接口 (18)10.2电气二次接口 (19)10.3土建接口 (19)11LCC数据文件 (20)附录A 铭牌示意图 (21)1总则1.1本技术规范书适用于中国南方电网有限责任公司管理范围内采购的10kV干式铜绕组配电变压器，不含非晶合金铁心干式变压器，它提出了该设备技术参数、结构、性能、试验、起吊、包装和运输等方面的技术要求。
sclb10-10006干式变压器技术规范书
干式变压器技术规范书1 环境条件1.1 海拔高度<1000m1.2 环境温度最高40 ︒C最低－5︒C1.3 环境相对湿度多年年平均相对湿度80％多年年最大相对湿度95％1.4 设防地震烈度7度设计基本地震加速度0.15g1.5 适用于户内1.6 系统中性点接地方式：根据用户要求2 执行标准GB1094.11－2007 干式电力变压器GB4208－93 外壳防护等级(IP代码)IEC60726 干式电力变压器GB7328－87 变压器和电抗器的声级测定GB/T10228－2008 干式电力变压器技术参数和要求GB/T17211－1998 干式变压器负载导则GB1094.5－2003 电力变压器第五部分承受短路的能力CECS115:2000 干式电力变压器选用、验收、运行及维护规程元件生产国的国家标准其他有关标准3供货范围3.1供货范围(1) 干式变压器及外壳(2) 温控及风冷系统4 技术要求4.1 技术参数4.1.1 型号：SCLB10-1000/64.1.2 额定频率：50Hz。
4.1.3 额定容量：1000kV A4.1.4 冷却方式：AN4.1.5 额定电压：高压侧： 6 kV；低压侧：0.4 kV和0.69 kV 容量各半，均为500kV A。
4.1.6 分接范围：±2×2.5%。
4.1.7 短路阻抗：5～7％。
4.1.8 外壳防护等级：IP20。
4.1.9 接地方式：高压绕组：中性点不接地；低压绕组：中性点直接接地。
4.1.10 极性：负极性4.1.11 联接组标号：Dyn114.1.12 变压器相序：面对变压器高压侧从左到右，高压侧为A、B、C ，低压侧为0、a1、b1、c1和0、a2、b2、c2。
4.1.13 绕组绝缘等级：F级；4.1.14 绕组绝缘水平(见表1)：表1项目绕组雷电冲击耐压(峰值)kV短时工频耐压(有效值)kV高压60 20 低压 3 低压侧中性点 34.1.16 损耗和效率1) 损耗负载损耗：详见附表；空载损耗：详见附表；总损耗：详见附表。
干式变压器规格书
干式变压器规格书设计方：中国石化工程建设公司需方：供方：20XX年X月目录1.适用范围2.总则3.标准规范4.技术条件及要求5.检验和试验6.防腐7.铭牌8.供方责任9.供方文件10.包装、运输要求1.适用范围本规格书为6/0.4kV站用三相封闭干式双绕组变压器设计、选材、制造和检验的最基本的要求。
2.总则2.1本规格书与相关法规、标准、数据表、图纸等之间的任何矛盾应在工程实施阶段由需方负责澄清。
2.2本规定并未对一切技术细节作出规定，也未充分引述相关规范和标准的条文，故在具体工程实施阶段，应要求供方根据工程的实际情况及国家最新标准、规范提供优质产品。
2.3本规定所列标准、规范如与供方所执行的标准不一致时，应按较高标准执行，且供方应充分描述本技术规定与相关法规的不同点。
2.4供方应提供需方要求的全部资料和数据，不应用假设条件及未经实验的数据来掩盖产品参数的缺陷。
2.5应按照相关的标准，包括：IEC标准、国家标准以及行业标准对站用干式双绕组变压器进行制造、检验、试验、包装运输、安装、调试和运行。
2.6为确保设备正确的安装、操作及维修，供方应提供所有必须附加的设备、专用工具和附件及其清单，即使这些设备和工具在相关资料中没有列出。
2.7站用干式双绕组变压器应是经过法定机关检验合格的并经过运行实践考验的、性能优良、技术先进、价格合理的成熟的产品，而不应是试制品或不成熟的产品。
2.8供方应提供本变压器最大及正常的功率消耗数值。
3.标准规范站用干式双绕组变压器的设计、制造和试验应符合本规格书及下列最新版国家标准和国际标准的要求。
所列标准并非全部标准，仅列出了主要标准。
3.1国家标准*GB10228-97干式电力变压器技术参数和要求*GB1094-1996电力变压器*GB6450-86干式电力变压器*GB11021-89电气绝缘的耐热性评定和分级*GB4208-1993外壳防护等级的分类（IP 代码）*GB5273-85变压器，高压电器和套管的接线端子3.2行业标准*DL/T620-1997交流电气装置的过电压保护和绝缘配合3.3国际标准*IEC726干式电力变压器*IEC85电气绝缘的耐热评价和分级*IEC529外壳防护等级*IEC551变压器和电抗器的声级测定4.技术条件及要求4.1使用条件站用干式双绕组变压器应能在下述规定的环境条件下连续运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干式变压器技术规格书 Prepared on 22 November 2020
10/干式电力变压器技术规格书
1.1.1基本要求
系统标称电压：10kV。
电源系统接地形式：不接地。
安装场所：户内。
海拔高度：≤1000m。
运行环境温度：户内－5℃～＋40℃；
运行环境湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90%。
地震烈度：不超过Ⅷ度。
1.1.2执行规范标准
供方所提供的产品应满足中华人民共和国国家标准，且应满足相应的IEC标准，如与投标方所执行的标准不一致时，应按较高的标准执行。
《电力变压器第1部分总则》
《电力变压器第2部分温升》
《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》
《电力变压器第5部分承受短路的能力》
《高压输变电设备的绝缘配合》
GB7449-1987 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
GB/ 《高电压试验技术第一部分：一般试验要求》
GB/ 《高电压试验技术第二部分：测量系统》
GB/T10228-2008 《三相干式电力变压器技术参数和要求》
《干式电力变压器》
GB4208 外壳防护等级（IP代码）
GB/T 7354 局部放电测量
GB/T 11021 电气绝缘的耐热性评定和分级
GB/T 10228 干式电力变压器技术参数和要求
GB/T 17211 干式电力变压器负载导则
JB/T 10088 6kV～500 kV级电力变压器声级
JB/T 3837-2010 《变压器类产品型号编制方法》
1.1.3二、技术性能
变压器选用SC10干式配电变压器，自然风冷，线圈采用环氧树脂浇注。
优先选用低损耗设备。
变压器符合《干式电力变压器技术参数和要求》（GB/T10228-2008）及其所提及的法规和标准的相关规定。
主要技术参数：
额定电压: 10±2×％/ kV
接线方式: Dyn11
频率: 50Hz
型式 : 户内、环氧树脂浇注线绕干式、自冷（AN）／强迫风冷（AF）。
阻抗电压: 4%
绝缘耐热等级： F级
各电压抽头均保证全容量。
采用无励磁调压方式。
绕组材料：铜导线。
噪声水平：不大于55dB 。
温升：≤60K
1.1.4三、技术要求
1.性能要求
绕组平均温升限值：100K；
局部放电水平最大值为10pc；
损耗允许偏差；
空载损耗允许偏差：+15%；
负载损耗允许偏差：+15%；
总损耗允许偏差：+10%；
短路电抗允许偏差：10%；
变压器声级水平应符合JB/T 10088的规定；
变压器正常使用寿命为30年。
结构和材料
铁心应采用高标号、低损耗冷轧取向硅钢片，采用立体卷铁心结构。
其铁心是由单框片立体三角形布置的三相柱轭组成。
铁心应采取有效的防止多点接地措施，铁心应能够承受长途运输冲击，长期运行时不会发生任何松散变形。
同一批次的绕组均应采用同一厂家及由同一批次的纸包无氧铜导线或铜箔绕制（达不到要求将导致废标）。
绕组应在设计、工艺上充分保证变压器的抗短路能力、绝缘强度和散热能力。
变压器的铁心和金属件均应可靠接地（铁轭螺杆除外）。
接地装置应有防锈镀层，并附有明显的接地标志。
为满足强污秽等级下安全运行的要求，高压接线端子处需采取相应措施增加爬电绝缘距离。
低压线圈出线铜排在浇注以前需将铜排套绝缘管整体浇注。
高压出线需用硅胶套管包封。
在高低压导体之间加装绝缘筒以增加绝缘裕度。
变压器一次和二次引线的接线端子，应符合现行GB5273的规定。
高压绕组（包封绕组树脂表面）易见位置，应有“高压危险”的标志，并符合GB/的规定。
变压器应装有底脚，其上设有安装用的定位孔，设备外型尺寸、开孔尺寸及其安装应满足施工图设计图纸的要求
变压器应备有承受整体总重量的起吊装置。
根据用户要求，变压器可带有外壳，外壳的防护等级应遵守现行GB4208之规定。
根据用户要求，可装有监测变压器运行温度的测量装置，并提供测量方法和必要的数据。
四、试验项目
变压器出厂时应进行如下试验并提供试验报告，以下试验项目中未特殊说明的均应逐台进行。
绕组电阻的测量：提供各分接位置的电阻值，相间允许偏差4%。
电压比误差试验：提供各分接位置的电压比误差值，允许误差：
a额定分接：%；b实际阻抗的10%,两者中取其小者
绕组绝缘电阻测量
极性和联结组标号。
外施工频耐压试验。
感应耐压试验。
局部放电试验。
空载特性试验
负载特性试验。
铁芯绝缘电阻测量。
噪声水平测量：提供试验报告。
零序阻抗测量。
温度指示器试验：外观检查，接点传动，绝缘电阻试验。
风扇电机试验。
