家庭装修电路施工规范及验收标准
家装水电施工要点及验收规范
家装水电施工要点及验收规范电气：(1)基本要求1.1 每户应设置分户配电箱，配电箱内应设漏电断路器，漏电动作电流应不大于30mA，有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。
1.2 导线的敷设应按装饰设计规定进行施工，线路的短路保护、过负荷保护、导线截面的选择、低压电气的安装应按国家现行标准和武汉市有关规定进行。
1.3 室内布线除通过空心楼板外均应穿管敷设，并采用绝缘良好的单股铜芯导线。
穿管敷设时，管内导线的总截面积不应超过管内径截面积的40％，管内不得有接头和扭结。
导线与电话线、闭路电视线、通信线等不得安装在同一管道中。
1.4 照明及电热负荷线径截面的选择应使导线的安全载流量不大于该分路内所有电器的额定电流之和，各分路线的容量不允许超过进户线的容量。
1.5 接地保护应可靠，导线间和导线对地间的绝缘电阻值应大于0.5MΩ。
1.6 进户的PVC塑料导线管的管壁厚度应不小于1.2mm。
1.7 电暖器安装不得使用普通插座，不得直接安装在可燃构件上。
卫生间插座宜选用防溅式。
1.8 插座离地面应不低于350mm---500mm(地面高度视地面铺设的材料而定)。
线盒内导线应留有余量，长度宜为150mm。
接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳，照明灯开蛘距地高度宜为1.3mm，开关不宜装门后。
1.7 吊平顶内的电气配管，应按明配管的要求，不得将配管固定在平顶的吊架或龙骨上。
灯头盒、接线盒的设置应便于检修，并加盖板。
使用软管接到灯位的，其长度不应超过1m。
软管两端应用专用接头与接线盒、灯具连接牢固。
金属软管本身应做接地保护。
各种强、弱电的导线均不得在吊平顶内出现裸露。
(2)验收要求和方法2.1 工程竣工后应向业主提供线路走向位置尺寸图，并按上述要求逐一进行验收，需隐蔽的电气线路应在业主验收合格后方可进行隐蔽作业。
2.2 面向电源插座的相线和零线位置为右相左零，有接地孔的插座，其地线插孔应为上方位置，接地应可靠。

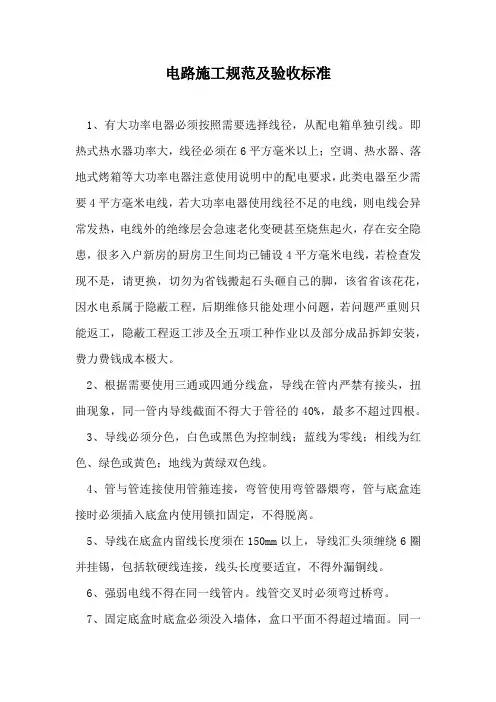

电路施工规范及验收标准
电路施工规范及验收标准1、有大功率电器必须按照需要选择线径，从配电箱单独引线。
即热式热水器功率大，线径必须在6平方毫米以上；空调、热水器、落地式烤箱等大功率电器注意使用说明中的配电要求，此类电器至少需要4平方毫米电线，若大功率电器使用线径不足的电线，则电线会异常发热，电线外的绝缘层会急速老化变硬甚至烧焦起火，存在安全隐患，很多入户新房的厨房卫生间均已铺设4平方毫米电线，若检查发现不是，请更换，切勿为省钱搬起石头砸自己的脚，该省省该花花，因水电系属于隐蔽工程，后期维修只能处理小问题，若问题严重则只能返工，隐蔽工程返工涉及全五项工种作业以及部分成品拆卸安装，费力费钱成本极大。
2、根据需要使用三通或四通分线盒，导线在管内严禁有接头，扭曲现象，同一管内导线截面不得大于管径的40%，最多不超过四根。
3、导线必须分色，白色或黑色为控制线；蓝线为零线；相线为红色、绿色或黄色；地线为黄绿双色线。
4、管与管连接使用管箍连接，弯管使用弯管器煨弯，管与底盒连接时必须插入底盒内使用锁扣固定，不得脱离。
5、导线在底盒内留线长度须在150mm以上，导线汇头须缠绕6圈并挂锡，包括软硬线连接，线头长度要适宜，不得外漏铜线。
6、强弱电线不得在同一线管内。
线管交叉时必须弯过桥弯。
7、固定底盒时底盒必须没入墙体，盒口平面不得超过墙面。
同一套房子内所有底盒标高须在同一水平线上，高差±5mm。
常规标高：插座在500mm以上；开关在1300mm以上或进户原始标高；壁挂空调插座在2300mm以上或下返300mm—350mm；洗衣机电源上返1300mm；热水器电源下返650mm；智能马桶电源上返200mm—250mm，马桶孔距中心点左右200mm—250mm；电视墙强弱电上返250mm。
固定时底盒要端正，同时清理干净。
8、所有线头必须包缠胶布，盘绕整齐放入底盒内，外面盖上保护盖。
9、棚面线管必须单独固定在棚面上，固定间距600mm以内。
住宅装饰装修工程施工规范及验收标准
住宅装饰装修工程施工规范及验收标准一、基本要求01.施工时应在业主的住户面积范围内进行, 不得占有公共空间, 不得影响邻居房屋的安全及使用环境。
02.施工中必须执行有关安全、防火、环保、电气、给排水等现行标准和技术规程。
必须确保建筑物原有的安全性, 不得破坏建筑物外立面。
03.施工前, 项目经理、工长、专职质检员和业主必须对材料进行验收（签字）, 合格后方可进行施工。
04.厨房装修时严禁移动燃气表具, 燃气管道不得暗敷, 穿越吊顶内的燃气管道不得有接头, 不得随意改变排水立管、给水管道、地漏、坐便器的位置。
05.施工人员严禁擅自改变设计方案, 如果变更方案（尺寸）, 须报请业主和设计师同意。
06.使用经有关部门检测合格的符合绿色环保要求的材料进行施工。
07、每道工序完工后, 施工人员、工程项目经理应先自检（签字）合格后, 及时报请专职质检人员、业主验收。
前道工序不验收（验收不合格）, 不准进行下道工序的施工。
08、严禁将煤气热水器排气管接在公共烟道上。
二、开工前准备工作01.工程项目经理、专职质检员和工长应先认真检查原始图是否与房屋实际尺寸相符。
再检查施工图有无不到位或矛盾之处。
如有问题, 应立即修正施工方案。
02.在墙面上弹划水平基准线, 并检查地坪、楼板顶面是否平整、有无裂纹现象, 墙面垂直偏差如超过3CM以上, 则应考虑修改施工方案。
03.检查原电路, 给排水管是否有异常情况。
如有问题则应及时向物业部门反映并解决。
04.检查天花、屋面、外门窗台、外墙、露台、阳台是否有渗漏现象。
05.设置施工人员专用坐便器和垃圾箱（袋）。
06.悬挂工程质量跟踪检测管理性文件（如: 甲、乙方材料进场验收单, 跟踪检测验收标准, 工程变更单, 施工进度单, 工程施工管理条例等）。
三、水电管线铺设工程01.对排水管道作临时封口处理, 避免杂物进入管道。
02.检查水电线路排设的内容和材料是否符合要求。
03.管线槽须用机械切割, 然后手工凿除。
家装电工施工规范及验收标准
家装电工施工规范及验收标准一、家装电工施工规范及验收标准：1、施工前检查原线路的布施及通断情况;原有电气设施的安装位置;外观完好率;运转使用是否正常..2、根据设计、客户施工要求及使用功能;计算出各房间电气设备功率;配备相应负荷的电线;开出材料计划单..3、所有线路开槽横平竖直;线管敷设低于墙面5mm..严禁裸线直接敷设于墙体;所有接头部位应设在盒内;并用锡焊焊接..4、强弱线分开穿管;不得穿于同一根管内;弱电线路预埋部位必须使用整线;接头部位留检修孔..5、强电线路接头部位有封蔽于墙体的部位;必须搭接牢固;先用锡焊焊接;再用绝缘、防水胶布包好;并在外层采用其它保护措施..完工后在线路图上标明具置;以便检修..6、所有线管必须进线盒;全结构部位可以采用绝缘管;灯头线可采用波纹管;其它部位必须采用PVC线管;所有线路除插座灯头外不得有裸露现象..7、强电插座应遵守左火右接地原则;电线应分色;兰色为零线;双色线为接地线..其它颜色均可做火线;所有插座必须有接地线..同一线管内最多不得超过四根线..8、插座开关面板：同一标高的插座开关面板高低差正负3mm;并列面板高低差正负0.5mm;所有开关面板小口标高1300mm特殊要求除外正负3mm;面板低斜小于1mm;厨房用防水插座标高不小于900mm..9、灯具电器安装位置正确牢固;外观美观..吊灯应采用膨胀螺栓固定;中小型吸顶灯采用膨胀管固定;需开孔灯具用开孔器开孔;开孔尺寸适合;所有安装灯具灯孔在油工施工前开出来..10、路施工完工后绘制出平面布置图和线路走向图;一式两份;交公司、客户各一份..11、木工基层完工后对所有线路进行检查;电气灯具安装前对线路复查..12、所有线路布设完毕;经质检客户验收合格方可隐蔽;粉嵌时必须做湿水处理;粉嵌部位不得高于原墙面;每个房间预留一个施工用灯源和插座..13、施工中不得带电作业..灯具、电器未安装前;检查数量;开箱完好率;配件是否齐全;详读产品说明书..14、空调专线为4平方米..插座主线为4平方米;分支线为2.5平方米..照明电路主线为2.5平方米;分支线为1.5平方米...二、装潢中的电器布线装潢总是以隐蔽工程的电器布线和布水管为先锋;实践经验中指出对布线中关于电器及信号线的问题提一些建议;供大家参考..1．弱电线的布线原则:目前家中的弱电线的种类有：电话线、电脑网络线、有号线和音响线..弱电线由于其信号电压低;如与电源线并行布线;易受220V电源线的电压干扰..因此;弱电线的走线必须避开电源线．两者距离应在20cm以上;它们的插座间也应相距20cm以上;插座下边线距地面约30cm..一般来说;这些弱电线应布置在房顶、墙壁或地板下..在地板下布线;为了防止湿气和其它环境因素的影响;这些线的外面都要加上牢固的无接头套管..如有接头;必须进行密封处理..2．电线质量检查;3．电视天线线路、电话线路分别走套管..温馨提示：尽可能地减少不必要的接头、使用合适的线管;都是线路施工时应该注意的...三、电路安装工艺要求：1、电路安装时;必须用有合格证书的产品材料..2、三线制安装必须用三种不同色标..原则上;红色、黄色、兰色、为火线色标..兰色、绿色、白色为零线色标;黑色;黄绿彩线为接地色标..3、所有导线安装时;必须用相应的PVC管子穿起来;埋在事先凿好的深宽为4×3cm的槽子里;如遇并排线路槽子凿宽时;不能影响其他工种施工;必要时可和木、瓦工协商解决施工中的难题;不得有只顾自己;而不顾大局的施工作风..4、所有线路必须按横平竖直的方向分布;严禁蛛网式分布..PVC管一头要穿进总开关箱约3cm左右;然后沿墙壁;顺地面垂直分布;转弯处用90度弯头或软管联接好;并用管卡固定好..所有导线在PVC管子里不能有接头..5、预埋导线的线径大小是按电器的功率来测算的;空调;浴霸;电热水器;冰箱的线路必须从开关箱单放到位..6、所有预埋导线留在接线盒处的长度为20cm;按线盒必须用水泥砂浆封装牢固;并使其保持端正;不得歪斜;其合口要略低于墙面0.5cm左右..总开关箱大小可视客户用电线多少来确定..7、所有导线分布到位确认无误后;可通电试验;方法为：将所有用电接头接上灯头套上15W灯泡;接通电源如全亮说明该户电路安装基本合格;这时可填写工程交接单..请其它工种负责人签字验收;电气隐蔽工程初步结束..8、安装各种灯具和开关面板;需在油漆快要撤场前三天或漆最后一遍油时进场;大型吊灯顶部必须事先用膨胀罗丝固定4×3cm木方;然后将吊灯固定罗丝切在木方上..所有开关的面板安装必须平整端正;不得歪斜..扣板吸顶灯安装时;必须将固定罗丝切在木楞子上;严禁切在扣板上此木楞可事先请木工安装好..9、电话线和有线电视线不得和电线同在一根PVC管内必须各行其道.. .四、家庭装修电工验收注意事项:1、电气产品是否是符合有关标准的合格产品..2、电气线采用阻燃型暗管铺设;导线在管内不应有结头和扭结..3、禁止将导线直接埋入抹灰层内..4、“火线进开关;零线进灯头”;插座接线应符合“左零右火接地在上”的规定..5、空调及大功率电器应单独设管;电线宜用4平方毫米线..6、电源线、电视线、电话线不得装入同一个管道内..7、开关、插座安装牢固;位置正确;盖板端正;紧贴墙面;四周无缝隙..电气工程安装之后;应进行电气通电;灯具试亮;开关控制等..工程竣工后;应向客户提供配线施工图;标明导线规格及走向..8、电管拐弯处禁止用弯头;必须用弹簧穿进管子内弯;正常情况下弯头数量不超过3个..9、对电线的颜色也应该按照规范执行..应为：红、蓝、双色线、白.. .技工兄弟要珍重线电视信。
家庭装修电路施工规范及验收标准
电路施工规范1。
进场先确定房屋结构的水平基准线约1300mm。
2.根据图纸确定开关、插座位置；底盒安装必须以水平线为基准线,开关距地1300，插座距地300mm,开关边缘离门框150—20mm。
同一套房内，插座开关各在同一水平线上（特殊要求除外），高度差小于5mm.3.墙身、地面开线槽,槽深为PVC管外径的1.5倍,横平竖直；开槽拐弯处最好用45°切割.线管预留水泥砂浆抹灰层〉10mm。
墙面批灰后应贴纸带或布带,防止墙面开裂。
4.暗线铺设必须配管。
用标准分色管穿管，强弱电管分管敷设，线管及插座距离均大于５０0mm;电气管路与热水管间距大于500mm；电气管路与暖气、热水、煤气管之间的平行距离不小于300mm，交叉距离不小于100mm。
厨房、卫生间地面禁止走电线.5.当管线长度超过15m或者有两个直角弯时，应增加拉线盒。
6。
承重墙开槽，如不能使用线管，可使用黄腊管代替.7.大功率电线线路单独铺设,普通插座与照明先分开铺设。
馆内电线不得有接头，暗盒每路线头应留200mm长.（照明线使用1.5mm平方电线，普通插座使用1。
5mm平方电线，空调、热水器、厨房插座采用1。
5mm平方电线.）8.强电同一交流回路的导线应穿于同一管内，管内配线截面积（含绝缘层)不得超过管内截面积的40%，管内电线不应有接头、扭折；必须可以抽动、更换。
管内标准三根线。
9。
弱电电视信号线、网络线、音响线等要分开敷设。
电话线可以和网络线同穿一根管，不超过2根；视频线单独铺设,不超过1根。
10.安装电源插座时，单相两孔插座左侧接零线（N），右侧接相线(L）；单相三孔插座中间上方接保护地线（PE）。
插座地线单独敷设，不能与工作零线混用。
11。
地面管线应固定在地面，不能移动，接头处固定牢固,吊顶管线应用管码固定，灯头线等裸露部分用黄腊管进行出线保护。
12。
线盒安装应平直（用水平仪测），线管与线盒应用锁扣连接牢固。
厨卫底盒前期不封牢，尽量调整在瓷砖边缘处。
家庭装修工程中水电管线的施工质量验收标准
家庭装修工程中水电管线的施工质量验收标准：家庭装修工程中水电管线的施工质量验收标准（水电管线）家庭装修工程中水电管线的施工质量验收标准：一、电工施工工艺要求及标准：1、安装复杂电路前，应根据客户要求，拟定一个简明的线路图，并标明线路的走向，并在工程结束后把简明线路图交用户，以便今后检修。
2、所有电线在墙内不允许有接头，并穿管（ＰＶＣ管或蛇皮管）埋入墙内。
线在墙中走，不得损坏用线的绝缘体，发免发生短路、断路现象。
保险丝盒内严禁使用铜丝。
3、所有线盒，开关、插座、灯具必须安装牢固，端正。
开关盒，插座的墙内必须有线盒。
一般开关距地1200mm左右，地插座距300mm左右。
火线一定要进开关。
4、电源线一般用２.5mm铜线。
负责修改电源开关，电话插座等，但不负责电视视频线修改。
应请专业人员修改。
5、电线明线敷设必须使用ＰＶＣ线槽线管。
6、电工应在其它装修完工后进行灯具、开关、面板的安装。
在这之前应在检测完电路后，用绝缘胶布包线头待完工后，再进行各项安装。
7、所有电工施工应符合国家有关规定。
二、水工施工工艺标准及要求：１、管道米距必须绞八牙以上，进管必须五牙以上，不许有爆牙，生料带必须在六圈以上方可接管绞紧。
２、水管应用厚壁水管，严禁使用薄壁管。
水管，煤气管一般使用４分管连接。
煤气管道不使生料带。
应用麻丝铅油。
３、暖气、煤气管理不负责修改，应用请房管部门进行修改。
如客户要求施工队安装管道应要求客户进行委托签字。
热水器安装应端正进水口与进气口均应安装阀门，煤气阀门应用铜制球阀。
所有管道在试压检查后都应进行防锈处理。
４、所有管工施工应符合国家有关各种规定。
PVC线管布线应注意以下规定：1．管道：①PVC管道必须要弹线，使用切割机开槽，开槽深度为管下去要1－1.5公分砂浆保护层。
②PVC管道地面如不开槽，先弹地面直线再沿墨线固定管道。
③86暗盒之间距离要在0.8－1公分之间，厨、卫墙面要留贴砖厚度。
2．管道连结：①管与管之间套管内必须涂刷专用胶水。
家装施工规范及验收标准
家装施工规范及验收标准电工施工规范及验收标准1、在进行线路移位改造时，首先需要确定线路终端插座的位置，并在墙面上标出准确的位置和尺寸。
然后，将线路引线连接到最近的同类插座上。
引线的方法如下：如果插座在墙的上部，需要在墙面垂直向上开槽，直至墙的顶部，然后安装装饰角线的安装线。
如果插座在墙的下部，需要垂直向下开槽，直至安装踢脚板的底部。
槽的深度约为20毫米，将电线导线放入护线套管中，然后放入墙面槽内，使用石膏加点固定，每50毫米加一个固定点，以便进行验收测量。
如果原插座需要保留，则重新安装在原位置上。
如果不保留，则应用砖块填堵后，用石膏抹平。
沿地面的导线，在安装踢脚板时，应放在踢脚板的底部内侧。
沿顶角的导线，在安装装饰线时，应隐藏在装饰角线的内部。
2、进行电路改造工程时，开槽的深度应保持一致，槽线应保持直线。
在开槽之前，先在墙面上弹出控制线，然后使用云石机切割墙面，再进行人工开槽。
线路安装时，必须使用护线套管，并且套管连接应紧密、平顺。
三通、弯头和直接连接处需要使用胶粘合。
在直角拐角处，应将角内侧切开，一侧切成圆弧形接口后，进行折弯安装。
将导线放入套管后，应使用导线固定夹子，先固定在墙内和墙面上，然后进行抹灰隐蔽或使用踢脚板、装饰角线进行隐蔽。
插座盒的安装方法与线盒的安装方法相同。
3、立式空调的线径应使用4平方毫米的电线，挂式空调应使用2.5平方毫米的电线。
插座应使用2.5平方毫米的电线，照明电路主线应使用2.5平方毫米的电线，普通照明灯具应使用1.5平方毫米的电线。
电线布线时，除了穿过空心楼板外，必须使用穿管方式。
不同电压的电线，如照明线和电话、电视线，不可穿在同一管内。
电源插座面板应按照左边零线、右边相线、上边地线的顺序安装，不可接错。
强电插座应遵守左火右接地的原则，电线应分色，兰色为零线，双色线为接地线。
其他颜色均可作为火线。
所有插座必须有接地线。
4、所有线管必须连接到进线盒上，全结构部位可以采用绝缘管，灯头线可以采用波纹管，其他部位必须采用PVC线管。
家装施工规范及验收标准59171
一、电工施工规范及验收标准1、进行各种线路移位改造时,应首先确定线路终端插座的位置,并在墙面标画出准确的位置和尺寸,然后向就近的同类插座引线,引线的方法是:如果插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装装饰角线的安装线内;如果是在墙的下部,垂直向下开槽,至安装踢脚板的底部。
槽深20毫米左右,将电线导线装入护线套管,卧入墙面槽内,用石膏加点固定，每50毫米加一个固定点，以备验收测米。
如果原插座保留,则重新安装在原位置上,如果不保留,则应用砖块填堵后,用石膏抹平。
沿地面的导线,在安装踢脚板时,卧于踢脚板的底部内侧,沿顶角的导线,在安装装饰线时,隐蔽在装饰角线的内部。
2 、电路改造工程的施工规范开槽深度应一致,槽线顶直,应先在墙面弹出控制线后,再用云石机切割墙面,人工开槽。
线路安装时必须加护线套管,套管连接应紧密、平顺,三通、弯头、直接需用胶粘合。
直角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装。
导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后,再抹灰隐蔽或用踢脚板、装饰角线隐蔽。
插座盒的安装应先在墙面开出洞孔,导线插入线盒后,线盒卧入洞孔固定,将导线与面板固定,并将面板固定在线盒上。
安装电源开关的方法与插座盒的方法一致。
3、立式空调的线径用4平方毫米电线，挂式空调用2.5平方；插座用2.5平方毫米电线；照明电路主线为2.5平方；普通照明灯具用1.5平方毫米电线。
电线布线时除穿过空心楼板外，必须穿管；不同电压的电线如照明线和电话、电视线不可穿在同一管内；电源插座面板应是左边零线、右边相线、上边地线，不可接错；强电插座应遵守左火右接地原则，电线应分色，兰色为零线，双色线为接地线。
其它颜色均可做火线，所有插座必须有接地线。
4、所有线管必须进线盒，全结构部位可以采用绝缘管，灯头线可采用波纹管，其它部位必须采用PVC线管，所有线路除插座灯头外不得有裸露现象。
敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。
电路施工规范及验收标准
电路施工规范及验收标准随着物质水平的提升，人们对于家电产品的要求越来越高，特别是 5G 时代马上来临，电路工程愈发重要。
家庭装修中，电工施工要严格对待，从材料的选购到整体的施工都必须遵循“安全、方便、经济”的原则，工程完工后，要进行检测，且必须给出完整的电路图，以便日后维修。
我们今天就走进工地，实际参与到电路施工改造的每个步骤中。
1、绘制布线图在做电路改造施工之前，首先要绘制电路布线图，通常设计师都会提供相应的图纸。
布线图是电路改造的基础。
施工人员在正式布线之前必须读懂布线图。
2、根据布线图确定线路终端及开关面板的位置在电路改造过程中，工人会根据布线图的要求，经过精细测量，确定管线走向、标高和开关、插座、灯具等设备的位置，并用墨盒线进行标识，墙面、地面的走线都是如此，这是电路改造的基础工作。
步骤要点（1）熟悉图纸。
在施工前必须熟悉施工图纸，而且最好由监理、设计师、业主三方在施工现场核对图纸，如发现不符合现场的情况必须立刻一起商定更改。
审核图纸需要注意以下要点：依据施工图在现场确认插座，开关及各种灯具的位置，并在相应位置上作好标记，插座和开关宜选用同一系列产品。
a.插座安装一般插座下沿应当距离地面 300mm，同一空间插座应该安装在同一高度，相差不能超过 5mm；洗衣机、电冰箱插座距地面 1200mm-1500mm 之间，最好选择带开关的插座，空调必须采用专用插座。
b.开关安装开关高度约为 1400mm，同一空间应安装在同一高度，相差不能超过 5mm，并且要安装同一型号开关；开关一般安装在门左边，距门框约为 150mm-200mm。
② 根据实际情况考虑好梁、柱、承重墙如何绕道走线。
③确定各电器位置，并在相应位置上做好标记（2）准备工作。
① 检查进户线包括电源线、弱电线是否到位及合格，发现进户线不适宜应立刻通知业主，提出相应的解决措施。
② 做好材料预算，包括各种规格强弱电电线、开关、插座、底盒、PVC 管或钢管、管卡、钢钉、电胶布、软管、蜡管、配电箱及其他各种材料的品牌、规格及数量，预算尽量做到精确。
电路工程施工规范及验收
一、施工规范1. 施工准备（1）施工前，应编制详细的施工方案，明确施工内容、工艺流程、质量要求、安全措施等。
（2）根据设计图纸和施工方案，准备好所需的材料和设备，确保材料质量符合国家标准。
（3）施工人员应具备相应的专业技能和操作资格证书。
2. 施工工艺（1）开槽：开槽应横平竖直，地面开槽深度约3cm，开在找平层，不得破坏结构层。
检查室内KFS预设的管道，避免切伤原始管道。
（2）布线：严禁横向开槽，严禁将承重墙体的受力钢筋切断。
顶面打孔不宜过深，深度以能固定管卡为宜。
管卡间的最大距离应小于1米，管卡与络端、弯头终点、电器器具或盒边缘的距离宜为150-500毫米。
（3）强弱电管线：强弱电的管线之间水平距离应隔500毫米以上，以免强电产生的磁场对弱电产生干扰。
当遇到电线与煤气管道交叉时，交叉距离应不小于100毫米。
（4）接线：导线在线管内不应有接头和扭结，接头应设在接线盒内。
不同的回路不能穿在同一根管内，强电和弱电绝不允许穿进同一根线管。
（5）接地：确保接地系统符合国家标准，接地电阻应符合设计要求。
3. 施工质量要求（1）电路施工质量应符合国家标准和设计要求。
（2）线路布局合理，美观大方。
（3）线路连接牢固，绝缘良好。
（4）接地系统完善，接地电阻符合要求。
二、验收规范1. 隐蔽工程验收（1）线管预埋、直埋电缆、接地极等隐蔽工程在下道工序施工前，应由建设单位代表（或监理人员）进行隐蔽工程检查验收。
（2）验收内容包括材料质量、施工工艺、施工质量等。
2. 分项工程验收（1）某阶段工程结束，或某一分项工程完工后，由建设单位会同设计单位进行分项验收。
（2）验收内容包括施工质量、材料质量、施工工艺等。
3. 竣工验收（1）弱电工程竣工验收是对整个工程建设项目的综合性检查验收。
（2）验收内容包括施工质量、材料质量、施工工艺、安全措施等。
（3）验收合格后，由建设单位出具验收报告。
总之，电路工程施工规范及验收是确保电路工程质量和安全的重要环节。
家庭装修工程中水电管线的施工质量验收标准
家庭装修工程中水电管线的施工质量验收标准第一篇：家庭装修工程中水电管线的施工质量验收标准家庭装修工程中水电管线的施工质量验收标准：家庭装修工程中水电管线的施工质量验收标准（水电管线）家庭装修工程中水电管线的施工质量验收标准：一、电工施工工艺要求及标准：1、安装复杂电路前，应根据客户要求，拟定一个简明的线路图，并标明线路的走向，并在工程结束后把简明线路图交用户，以便今后检修。
2、所有电线在墙内不允许有接头，并穿管（ＰＶＣ管或蛇皮管）埋入墙内。
线在墙中走，不得损坏用线的绝缘体，发免发生短路、断路现象。
保险丝盒内严禁使用铜丝。
3、所有线盒，开关、插座、灯具必须安装牢固，端正。
开关盒，插座的墙内必须有线盒。
一般开关距地1200mm左右，地插座距300mm左右。
火线一定要进开关。
4、电源线一般用２.5mm铜线。
负责修改电源开关，电话插座等，但不负责电视视频线修改。
应请专业人员修改。
5、电线明线敷设必须使用ＰＶＣ线槽线管。
6、电工应在其它装修完工后进行灯具、开关、面板的安装。
在这之前应在检测完电路后，用绝缘胶布包线头待完工后，再进行各项安装。
7、所有电工施工应符合国家有关规定。
二、水工施工工艺标准及要求：１、管道米距必须绞八牙以上，进管必须五牙以上，不许有爆牙，生料带必须在六圈以上方可接管绞紧。
２、水管应用厚壁水管，严禁使用薄壁管。
水管，煤气管一般使用４分管连接。
煤气管道不使生料带。
应用麻丝铅油。
３、暖气、煤气管理不负责修改，应用请房管部门进行修改。
如客户要求施工队安装管道应要求客户进行委托签字。
热水器安装应端正进水口与进气口均应安装阀门，煤气阀门应用铜制球阀。
所有管道在试压检查后都应进行防锈处理。
４、所有管工施工应符合国家有关各种规定。
PVC线管布线应注意以下规定：1．管道：①PVC管道必须要弹线，使用切割机开槽，开槽深度为管下去要1－1.5公分砂浆保护层。
②PVC管道地面如不开槽，先弹地面直线再沿墨线固定管道。
电工施工规范及验收标准
电工施工规范及验收标准一、电工施工规范及验收标准1、进行各种线路移位改造时,应首先确定线路终端插座的位置,并在墙面标画出准确的位置和尺寸,然后向就近的同类插座引线,引线的方法是:如果插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装装饰角线的安装线内;如果是在墙的下部,垂直向下开槽,至安装踢脚板的底部。
槽深15毫米左右,将电线导线装入护线套管,卧入墙面槽内,用水泥砂浆抹平,使之固定在墙内。
如果原插座保留,则重新安装在原位置上,如果不保留,则应用砖块填堵后,用水泥砂浆抹平。
沿地面的导线,在安装踢脚板时,卧于踢脚板的底部内侧,沿顶角的导线,在安装装饰线时,隐蔽在装饰角线的内部。
2 、电路改造工程的施工规范开槽深度应一致,槽线顶直,应先在墙面弹出控制线后,再用云石机切割墙面,人工开槽。
线路安装时必须加护线套管,套管连接应紧密、平顺,直角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装。
导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后,再抹灰隐蔽或用踢脚板、装饰角线隐蔽。
插座盒的安装应先在墙面开出洞孔,导线插入线盒后,线盒卧入洞孔固定,将导线与面板固定,并将面板固定在线盒上。
安装电源开关的方法与插座盒的方法一致。
3、电线应使用铜线，并按用电容量进行配置。
不可太细。
建议空调的线径用4平方毫米电线；插座用2.5平方毫米电线；普通照明灯具用1.5平方毫米电线。
电线布线时除穿过空心楼板外，必须穿管；不同电压的电线如照明线和电话、电视线不可穿在同一管内；电源插座面板应是左边零线、右边相线、上边地线，不可接错；零线、相线、地线应用不同颜色的电线。
4、布线应用暗管布线施工，电气布线时，暗管铺设需用PVC管，明线铺设必须使用PVC线槽。
施工时避免因剔凿造成墙面裂缝，破坏墙体结构。
敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。
空调、照明、插座应分路控制，一般至少四路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路施工规范
1.进场先确定房屋结构的水平基准线约1300mm。
2.根据图纸确定开关、插座位置；底盒安装必须以水平线为基准线，开关距地1300，插座距地300mm，开关边缘离门框150-20mm。
同一套房内，插座开关各在同一水平线上（特殊要求除外），高度差小于5mm。
3.墙身、地面开线槽，槽深为PVC管外径的1.5倍，横平竖直；开槽拐弯处最好用45°切割。
线管预留水泥砂浆抹灰层>10mm。
墙面批灰后应贴纸带或布带，防止墙面开裂。
4.暗线铺设必须配管。
用标准分色管穿管，强弱电管分管敷设，线管及插座距离均大于５０0mm；电气管路与热水管间距大于500mm；电气管路与暖气、热水、煤气管之间的平行距离不小于300mm，交叉距离不小于100mm。
厨房、卫生间地面禁止走电线。
5.当管线长度超过15m或者有两个直角弯时，应增加拉线盒。
6.承重墙开槽，如不能使用线管，可使用黄腊管代替。
7.大功率电线线路单独铺设，普通插座与照明先分开铺设。
馆内电线不得有接头，暗盒每路线头应留200mm长。
（照明线使用1.5mm平方电线，普通插座使用1.5mm平方电线，空调、热水器、厨房插座采用1.5mm平方电线。
）
8.强电同一交流回路的导线应穿于同一管内，管内配线截面积（含绝缘层）不得超过管内截面积的40%，管内电线不应有接头、扭折；必须可以抽动、更换。
管内标准三根线。
9.弱电电视信号线、网络线、音响线等要分开敷设。
电话线可以和网络线同穿一根管，不超过2根；视频线单独铺设，不超过1根。
10.安装电源插座时，单相两孔插座左侧接零线（N）, 右侧接相线（L）；单相三孔插座中间上方接保护地线（PE）。
插座地线单独敷设，不能与工作零线混用。
11.地面管线应固定在地面，不能移动，接头处固定牢固，吊顶管线应用管码固定，灯头线等裸露部分用黄腊管进行出线保护。
12.线盒安装应平直（用水平仪测），线管与线盒应用锁扣连接牢固。
厨卫底盒前期不封牢，尽量调整在瓷砖边缘处。
13.插座、开关安装要牢固，四周无缝隙，且盖板应端正，并紧贴墙面，厨房、卫生间内及室外安装的开关采用防水开关或插座。
14.分支接头应在插座盒、开关盒、灯头盒内，每个接头接线不宜超过两根，盒内应有适当的余量。
15.电视线接线必须采用分支器并留检查口。
16.大型灯具的安装用吊钩预埋件或专用框可靠固定，埋设牢固，正常室内吊灯应用在天花上钻孔，然后以顶爆固定或木契钉入，不得以塑料胶塞钉入，牢固后方可安装灯具。
电源不应紧贴器具外壳，吸顶灯具固定面罩的外边框应紧贴棚面，发热量较大的器具与可燃材料接触应进行隔热处理。
17.敷设好的电线、网络线、电话线等都必须进行检测，是否短路、断路、接地等，检查验收合格后，用1：2.5水泥沙浆封槽。
18.水泥沙浆找平后，用红色油漆在地面标明线路走向情况。
