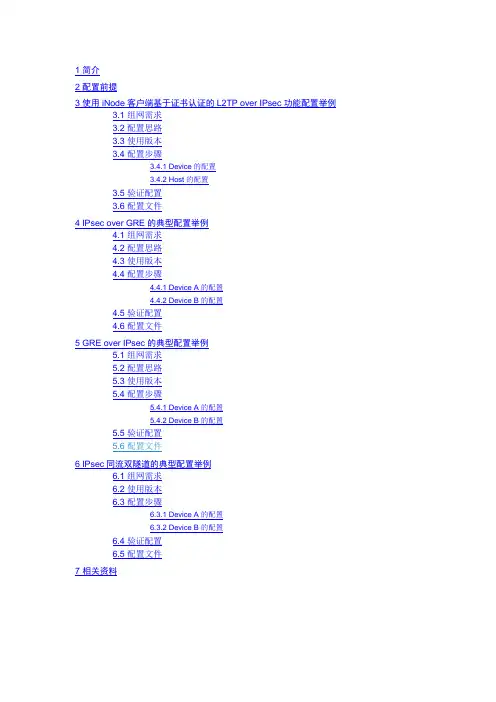

H3C MSR系列路由器IPsec典型配置举例(V7)

H3C MSR系列路由器IPsec典型配置举例(V7)

7 相关资料1 简介本文档介绍IPsec的典型配置举例。

2 配置前提本文档适用于使用Comware V7软件版本的MSR系列路由器，如果使用过程中与产品实际情况有差异，请参考相关产品手册，或以设备实际情况为准。

本文档中的配置均是在实验室环境下进行的配置和验证，配置前设备的所有参数均采用出厂时的缺省配置。

如果您已经对设备进行了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。

本文档假设您已了解IPsec特性。

3 使用iNode客户端基于证书认证的L2TP over IPsec功能配置举例3.1 组网需求如图1所示，PPP用户Host与Device建立L2TP隧道，Windows server 2003作为CA服务器，要求：•通过L2TP隧道访问Corporate network。

•用IPsec对L2TP隧道进行数据加密。

•采用RSA证书认证方式建立IPsec隧道。

图1 基于证书认证的L2TP over IPsec配置组网图3.2 配置思路由于使用证书认证方式建立IPsec隧道，所以需要在ike profile中配置local-identity 为dn，指定从本端证书中的主题字段取得本端身份。

3.3 使用版本本举例是在R0106版本上进行配置和验证的。

3.4 配置步骤3.4.1 Device的配置(1) 配置各接口IP地址# 配置接口GigabitEthernet2/0/1的IP地址。

<Device> system-view[Device] interface gigabitethernet 2/0/1[Device-GigabitEthernet2/0/1] ip address 192.168.100.50 24[Device-GigabitEthernet2/0/1] quit# 配置接口GigabitEthernet2/0/2的IP地址。

[Device] interface gigabitethernet 2/0/2[Device-GigabitEthernet2/0/2] ip address 102.168.1.11 24[Device-GigabitEthernet2/0/2] quit# 配置接口GigabitEthernet2/0/3的IP地址。

路由器上如何设置PPPoE拨号

路由器上如何设置PPPoE拨号

路由器上如何设置PPPoE拨号在网络中，PPPoE拨号方式是一种常见的上网方式，而路由器又是家庭网络中一个必不可少的设备。

因此，正确地设置路由器上的PPPoE拨号是确保家庭网络畅通无阻的关键步骤。

本文将针对路由器上如何设置PPPoE拨号进行详细说明，帮助大家正确设置路由器，轻松上网。

1. 登录路由器后台管理系统首先，在浏览器中输入你的路由器IP地址，登录到路由器后台管理系统。

通常路由器的默认IP地址为192.168.1.1或192.168.0.1。

如果你不知道路由器的IP地址，可以在CMD中输入"ipconfig"命令查看当前计算机的IP地址，路由器的IP地址一般为默认网关。

2. 进入PPPoE设置在路由器后台管理系统中寻找“WAN口设置”或“互联网设置”，然后找到“PPPoE”设置，打开此选项卡。

3. 填写PPPoE帐号和密码在PPPoE选项卡中，找到PPPoE帐号和密码设置框，填入你的ISP 提供给你的PPPoE账号和密码。

这些信息可以从ISP提供的描述中获取到。

4. 其他参数设置在PPPoE设置下，可能还有其他参数可供设置，如DNS、MTU等。

如果你不知道如何设置，则建议暂时保持默认设置。

5. 保存设置并测试连接设置完毕后，点击保存或应用更改。

此时路由器将重新启动，进行连接PPPoE操作。

如果连接成功，则路由器状态显示为“已连接”状态，您也可以尝试打开您的浏览器，尝试访问不同的网站，测试网络是否畅通。

总结设置PPPoE拨号方式需要首先登录到路由器管理系统，然后进入到PPPoE设置选项卡，填写帐号和密码等必要信息，并确保其他参数设置正确。

但需要注意的是，不同的路由器品牌和型号，设置方式可能有所不同。

可以通过查看具体的路由器说明文档获取更为详细的指导。

PPPOE拨号系列之三：H3C路由器PPPoE典型配置

PPPOE拨号系列之三：H3C路由器PPPoE典型配置

1.组网需求，Host运行PPPoE Client，通过设备Router接入到Internet。

设备作为PPPoE Server，配置本地认证，并通过地址池为用户分配IP地址。

设备Router通过Ethernet1/1接口连接以太网，Serial2/0接口连接Internet增加一个PPPoE用户。

<Sysname>system-view[Sysname]local-user user1[Sysname-luser-user1]password simple pass1[Sysname-luser-user1]service-type ppp[Sysname-luser-user1]quit#在设备Router上配置虚拟模板参数。

[Sysname]interface virtual-template1[Sysname-Virtual-Template1]ppp authentication-mode chap domain system[Sysname-Virtual-Template1]ppp chap user user1[Sysname-Virtual-Template1]remote address pool1[Sysname-Virtual-Template1]ip address1.1.1.1255.0.0.0[Sysname-Virtual-Template1]quit#在设备Router上配置PPPoE参数。

[Sysname]interface ethernet1/1[Sysname-Ethernet1/1]pppoe-server bind virtual-template1[Sysname-Ethernet1/1]quit#配置域用户使用本地认证方案。

[Sysname]domain system[Sysname-isp-system]authentication ppp local#增加一个本地IP地址池（9个IP地址）[Sysname-isp-system]ip pool11.1.1.21.1.1.10这样，以太网上各主机安装PPPoE客户端软件后，配置好用户名和密码（此处为user1和pass1）就能使用PPPoE协议，通过设备Router接入到Internet。

H3C-MSR路由器配置

H3C-MSR路由器配置

H3C-MSR路由器配置路由器作为网络中的重要设备之一，扮演着连接不同网络、实现数据转发的关键角色。

H3C-MSR路由器作为一款功能强大、性能稳定的产品，被广泛应用于各种规模的网络中。

为了使H3C-MSR路由器能够正常工作并满足网络需求，正确的配置是至关重要的。

本文将详细介绍H3C-MSR路由器的配置方法，帮助用户快速上手。

一、基本配置1. 连接路由器首先，使用网线将H3C-MSR路由器的Console接口与计算机的串口相连。

然后，使用串口终端工具，如SecureCRT等，通过串口连接到路由器。

打开终端工具后，选择正确的串口号和波特率，确保与路由器连接成功。

2. 登录路由器成功连接到路由器后，输入登录用户名和密码，即可登录路由器的命令行界面。

默认的用户名为admin，密码为空。

为了提高安全性，建议用户在首次登录后立即修改密码。

3. 设定主机名在路由器命令行界面下，通过以下命令来为路由器设定一个主机名：configure terminalhostname <主机名>exit二、接口配置1. 配置接口IP地址为了使路由器能够与其他设备进行通信，需要为其配置IP地址。

假设要为接口GigabitEthernet 0/0/1配置IP地址为192.168.1.1，子网掩码为255.255.255.0，可以在命令行界面下执行以下命令：interface GigabitEthernet 0/0/1ip address 192.168.1.1 255.255.255.02. 配置接口描述接口描述功能可以使管理员更好地管理和识别各个接口。

为了对接口GigabitEthernet 0/0/1进行描述，可以使用以下命令：interface GigabitEthernet 0/0/1description <描述信息>3. 配置接口速率和双工模式根据网络需求和接口连接设备的性能要求，可以配置接口的速率和双工模式。

H3C V7 MSR路由器 拨号上网配置 PPPoE配置示例之欧阳语创编

H3C V7 MSR路由器 拨号上网配置 PPPoE配置示例之欧阳语创编

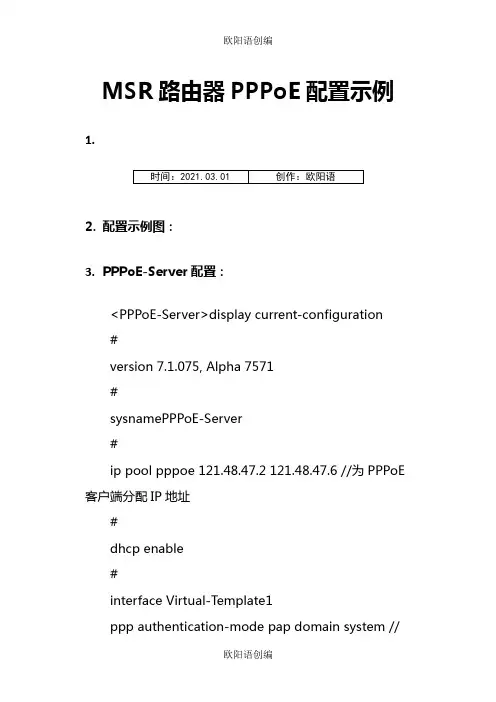

MSR路由器PPPoE配置示例1.2.配置示例图：3.PPPoE-Server配置：<PPPoE-Server>display current-configuration#version 7.1.075, Alpha 7571#sysnamePPPoE-Server#ip pool pppoe 121.48.47.2 121.48.47.6 //为PPPoE 客户端分配IP地址#dhcp enable#interface Virtual-Template1ppp authentication-mode pap domain system //客户端的验证方式remote address pool pppoe //指定为远端（PPPoE客户端）分配IP地址ip address 121.48.47.1 255.255.255.248dns server 8.8.8.8 //为对端分配DNS地址#interface NULL0#interface GigabitEthernet0/0port link-mode routecombo enable copperpppoe-server bind virtual-template 1 //应用到接口并绑定虚拟木模板1#domain systemauthentication ppp local //PPPoE认证方式为本地址认证#local-user pppoe class network //创建用于PPPoE 认证的本地用户password cipher pppoeservice-typeppp#Return4.PPPoE客户端配置：[PPPoE-Client]display current-configuration#version 7.1.075, Alpha 7571#sysnamePPPoE-Client#dialer-group 1 rule ip permit //定义拨号访问组1以及对应的拨号访问控制条件#dhcp enable#dhcp server ip-pool 1 //为内网用户分配IP地址gateway-list 192.168.100.254network 192.168.100.0 mask 255.255.255.0#interface Dialer 1 //配置拨号pppipcpdns admit-anypppipcpdns requestppp pap local-user pppoe password cipher pppoe dialer bundle enable //接口使能共享DDRdialer-group 1 //将Dialer 1接口与拨号访问组1关联dialer timer idle 0 //配置PPPoE Client 工作在永久在线模式（允许链路闲置的时间）dialer timer autodial 60 //配置DDR自动拨号的间隔时间为60秒ip address ppp-negotiate //配置接口从对端获得IP 地址nat outbound 2000 //配置NAT转换（内网用户通过NAT后才能访问公网）#interface GigabitEthernet0/0 //WAN口port link-mode routecombo enable copperpppoe-client dial-bundle-number 1 //配置PPPoE 会话#interface GigabitEthernet0/1 //LAN口port link-mode routecombo enable copperip address 192.168.100.254 255.255.255.0#ip route-static 0.0.0.0 0 Dialer1 //配置默认路由#acl basic 2000 //配置NAT过滤rule 5 permit#return。

H3C路由器配置实例

H3C路由器配置实例

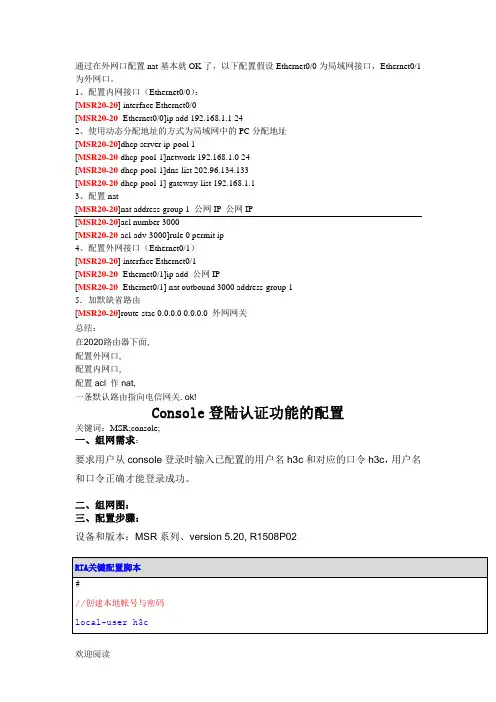

通过在外网口配置nat基本就OK了，以下配置假设Ethernet0/0为局域网接口，Ethernet0/1为外网口。

1、配置内网接口（Ethernet0/0）：[MSR20-20] interface Ethernet0/0[MSR20-20- Ethernet0/0]ip add 192.168.1.1 242、使用动态分配地址的方式为局域网中的PC分配地址[MSR20-20]dhcp server ip-pool 1[MSR20-20-dhcp-pool-1]network 192.168.1.0 24[MSR20-20-dhcp-pool-1]dns-list 202.96.134.133[MSR20-20-dhcp-pool-1] gateway-list 192.168.1.1三、配置步骤：设备和版本：MSR系列、version 5.20, R1508P02二、组网图：三、配置步骤：适用设备和版本：MSR系列、Version 5.20, Release 1508P022)要把一些固定的IP地址，如DNS服务器地址、域名服务器地址、WINS服务器地址禁止用于自动分配。

3)配置好地址池及相关服务器地址后，一定要在系统视图下使能DHCP服务功能。

MSR系列路由器GRE隧道基础配置关键字：MSR;GRE;隧道一、组网需求：Router A 、Router B两台路由器通过公网用GRE实现私网互通。

设备清单：MSR系列路由器2台二、组网图：四、配置关键点：1)两端的隧道地址要处于同一网段；2)不要忘记配置通过tunnel访问对方私网的路由。

L2TP 穿过NAT接入LNS功能配置关键字：MSR;L2TP;VPN;NAT;LNS一、组网需求：移动用户通过L2TP客户端软件接入LNS以访问总部内网，但LNS的地址为内网地址，需要通过NAT服务器后才能接入。

选择“连接到我的工作场所”，单击下一步选择“虚拟专用网络连接”，单击下一步输入连接名称“l2tp”，单击下一步选择“不拨初始连接”，单击下一步选择LNS的服务器地址1.1.1.1，单击下一步选择“不使用我的智能卡”，单击下一步单击完成，此时就会出现名为l2tp的连接，如下：单击属性按钮，修改连接属性，要与LNS端保持一致，如下：在属性栏里选择“安全”，选择“高级”－>“设置”，如下:选择“允许这些协议”－>“不加密的密码（PAP）(U)”,单击确定。

PPPOE拨号系列之四：华为路由器 PPPoE拨号配置(包含Client+NAT与服务器配置)

PPPOE拨号系列之四：华为路由器 PPPoE拨号配置(包含Client+NAT与服务器配置)

掌握目标1、在华为路由器上PPPOE服务器的配置2、在华为路由器上PPPOE客户端的配置（工作上常用）3、配置NAT（上网使用）4、默认路由配置拓扑图1、在华为路由器上PPPOE服务器的配置（1）地址池配置[PPPOE_server]ip pool pppoe[PPPOE_server-ip-pool-pppoe]network123.1.1.0mask24[PPPOE_server-ip-pool-pppoe]dns-list114.114.114.114（2）配置虚拟模板[PPPOE_server]int e0/0/0[PPPOE_server-Ethernet0/0/0]ip address123.1.1.124[PPPOE_server]interface Virtual-Templa1[PPPOE_server-Virtual-Template1]ip address unnumbered interface e0/0/0 [PPPOE_server-Virtual-Template1]remote address pool pppoe说明：这里是调用了出接口的地址，也可以手工配置，另外调用全局定义的地址池（3）接口调用[PPPOE_server]interface e0/0/0[PPPOE_server-Ethernet0/0/0]pppoe-server bind virtual-template1（4）用户名定义[PPPOE_server]aaa[PPPOE_server-aaa]local-user ccieh3c password cipher [PPPOE_server-aaa]local-user ccieh3c service-type ppp2、在华为路由器上PPPOE客户端的配置（工作上常用）客户端的配置在企业的环境中是最常见遇到的，掌握是非常有必要。

（1）定义拨号规则[pppoe-client]dialer-rule[pppoe-client-dialer-rule]dialer-rule1ip permit说明：这里就是定义的拨号规则，允许所有的IPV4流量通过。

H3C MSR系列路由器典型配置举例(V7)-6W100-整本手册

H3C MSR系列路由器典型配置举例(V7)-6W100-整本手册

1 典型配置举例导读H3C MSR系列路由器典型配置举例(V7)共包括63个文档，介绍了基于Comware V7软件版本的MSR系列路由器软件特性的典型配置举例，包含组网需求、配置步骤、验证配置和配置文件等内容。

1.1 适用款型本手册所描述的内容适用于MSR系列路由器中的如下款型：款型MSR 5600 MSR 56-60 MSR 56-80MSR 3600 MSR 36-10 MSR 36-20 MSR 36-40 MSR 36-60 MSR3600-28 MSR3600-51MSR 2600 MSR 26-301.2 内容简介典型配置举例中特性的支持情况与MSR系列路由器的款型有关，关于特性支持情况的详细介绍，请参见《H3C MSR 系列路由器配置指导(V7)》和《H3C MSR 系列路由器命令参考(V7)》。

手册包含的文档列表如下：编号名称1H3C MSR系列路由器作为TFTP client升级版本的典型配置举例(V7)2H3C MSR系列路由器作为FTP client升级版本的典型配置举例(V7)3H3C MSR系列路由器作为FTP server升级版本的典型配置举例(V7)4H3C MSR系列路由器采用Boot ROM TFTP方式升级方法的典型配置举例(V7)5H3C MSR系列路由器内网用户通过NAT地址访问地址重叠的外网典型配置举例(V7)6H3C MSR系列路由器内网用户通过NAT地址访问内网服务器典型配置举例(V7)7H3C MSR系列路由器内部服务器负载分担典型配置举例(V7)8H3C MSR系列路由器NAT DNS mapping典型配置举例(V7)9H3C MSR系列路由器定时执行任务典型配置举例(V7)10H3C MSR系列路由器RBAC典型配置举例(V7)11H3C MSR系列路由器以太网链路聚合典型配置举例(V7)12H3C MSR系列路由器端口隔离典型配置举例(V7)13H3C MSR系列路由器VLAN典型配置举例(V7)14H3C MSR系列路由器QinQ典型配置举例(V7)15H3C MSR系列路由器PPP典型配置案例(V7)16H3C MSR系列路由器建立LAC-Auto-Initiated模式L2TP隧道典型配置举例(V7) 17H3C MSR系列路由器建立Client-Initiated模式L2TP隧道的典型配置举例(V7) 18H3C MSR系列路由器L2TP多实例典型配置举例(V7)19H3C MSR系列路由器L2TP多域接入典型配置举例(V7)20H3C MSR系列路由器L2TP over IPsec典型配置举例(V7)21H3C MSR系列路由器AAA典型配置举例(V7)22H3C MSR系列路由器802.1X本地认证典型配置举例(V7)23H3C MSR系列路由器802.1X结合Radius服务器典型配置举例(V7)24H3C MSR系列路由器IPsec典型配置举例(V7)25H3C MSR系列路由器Portal典型配置举例(V7)26H3C MSR系列路由器SSH典型配置举例(V7)27H3C MSR系列路由器OSPF典型配置举例(V7)28H3C MSR系列路由器IS-IS典型配置举例(V7)29H3C MSR系列路由器OSPFv3典型配置举例(V7)30H3C MSR系列路由器IPv6 IS-IS典型配置举例(V7)31H3C MSR系列路由器BGP基础典型配置举例(V7)32H3C MSR系列路由器路由策略典型配置举例(V7)33H3C MSR系列路由器策略路由典型配置举例(V7)34H3C MSR系列路由器Tcl脚本典型配置举例(V7)35H3C MSR系列路由器GRE和OSPF结合使用典型配置举例(V7)36H3C MSR系列路由器IPv6 over IPv4 GRE隧道典型配置举例(V7)37H3C MSR系列路由器ISATAP和6to4相结合使用的典型配置举例(V7)38H3C MSR系列路由器IPv6手动隧道+OSPFv3功能的典型配置举例(V7)39H3C MSR系列路由器授权ARP功能典型配置举例(V7)40H3C MSR系列路由器ARP防攻击特性典型配置举例(V7)41H3C MSR系列路由器ACL典型配置举例(V7)42H3C MSR系列路由器流量监管典型配置举例(V7)43H3C MSR系列路由器流量整形典型配置举例(V7)44H3C MSR系列路由器基于控制平面应用QoS策略典型配置举例(V7)45H3C MSR系列路由器IGMP Snooping典型配置举例(V7)46H3C MSR系列路由器IGMP典型配置举例(V7)47H3C MSR系列路由器组播VPN配置举例(V7)48H3C MSR系列路由器MPLS基础典型配置举例(V7)49H3C MSR系列路由器MPLS L3VPN典型配置举例(V7)50H3C MSR系列路由器HoVPN典型配置举例(V7)51H3C MSR系列路由器MPLS TE典型配置举例(V7)52H3C MSR系列路由器MPLS OAM典型配置举例(V7)53H3C MSR系列路由器作为重定向服务器反向Telnet的典型配置举例(V7)54H3C MSR系列路由器BFD典型配置举例(V7)55H3C MSR系列路由器VRRP典型配置举例(V7)56H3C MSR系列路由器SNMP典型配置举例(V7)57H3C MSR系列路由器Sampler结合IPv4 NetStream使用典型配置举例(V7)58H3C MSR系列路由器NQA典型配置举例(V7)59H3C MSR系列路由器EAA监控策略典型配置举例(V7)60H3C MSR系列路由器NTP典型配置举例(V7)61H3C MSR系列路由器RMON统计功能典型配置举例(V7)62H3C MSR系列路由器终端为流接入方式且应用为流连接方式典型配置举例(V7) 63H3C MSR系列路由器终端为TCP接入且应用为TCP连接方式典型配置举例(V7)H3C MSR系列路由器作为TFTP client升级版本的典型配置举例(V7)Copyright © 2014 杭州华三通信技术有限公司版权所有，保留一切权利。

华三无线v7简单配置案例

华三无线v7简单配置案例

1. 组网需求如图1-10所示，AC旁挂在Switch上，Switch同时作为DHCP server为AP和Client 分配IP地址。

通过配置客户端在链路层使用WEP密钥12345接入无线网络。

2. 组网图图1-1 共享密钥认证配置组网图3. 配置步骤(1)创建无线服务模板# 创建无线服务模板service1。

<AC> system-view[AC] wlan service-template service1# 配置无线服务的SSID为service。

[AC-wlan-st-service1] ssid service(2)配置WEP并使能无线服务模板# 配置使用WEP40加密套件，配置密钥索引为2，使用明文的字符串12345作为共享密钥。

[AC-wlan-st-service1] cipher-suite wep40[AC-wlan-st-service1] wep key 2 wep40 pass-phrase simple 12345[AC-wlan-st-service1] wep key-id 2# 使能无线服务模板。

[AC-wlan-st-service1] service-template enable[AC-wlan-st-service1] quit(3)将无线服务模板绑定到radio1上# 创建手工AP，名称为ap1，并配置序列号。

[AC] wlan ap ap1 model WA4320i-ACN[AC-wlan-ap-ap1] serial-id 219801A0CNC138011454# 进入Radio 1视图。

[AC-wlan-ap-ap1] radio 1# 将无线服务模板绑定到Radio 1上，并开启射频。

[AC-wlan-ap-ap1-radio-1] service-template service1[AC-wlan-ap-ap1-radio-1] radio enable[AC-wlan-ap-ap1-radio-1] return4. 验证配置# 配置完成后，在AC上执行display wlan service-template命令，可以看到无线服务模板下安全信息的配置情况如下：<AC> display wlan service-template service1Service template name : service1SSID : serviceSSID-hide : DisabledUser-isolation : DisabledService template status : EnabledMaximum clients per BSS : 64Frame format : Dot3Seamless roam status : Disabled Seamless roam RSSI threshold : 50 Seamless roam RSSI gap : 20VLAN ID : 1AKM mode : Not configuredSecurity IE : Not configuredCipher suite : WEP40WEP key ID : 2TKIP countermeasure time : 0PTK lifetime : 43200 secGTK rekey : EnabledGTK rekey method : Time-basedGTK rekey time : 86400 secGTK rekey client-offline : EnabledUser authentication mode : BypassIntrusion protection : DisabledIntrusion protection mode : Temporary-blockTemporary block time : 180 secTemporary service stop time : 20 secFail VLAN ID : Not configured802.1X handshake : Disabled802.1X handshake secure : Disabled802.1X domain : Not configuredMAC-auth domain : Not configuredMax 802.1X users : 4096Max MAC-auth users : 4096802.1X re-authenticate : DisabledAuthorization fail mode : OnlineAccounting fail mode : OnlineAuthorization : PermittedKey derivation : N/APMF status : DisabledHotspot policy number : Not configuredForwarding policy status : Disabled Forwarding policy name : Not configuredFT status : DisabledQoS trust : PortQoS priority : 0(2)配置身份认证与密钥管理模式为PSK模式、加密套件为CCMP、安全信息元素为WPA并使能无线服务模板# 配置AKM为PSK，配置PSK密钥，使用明文的字符串12345678作为共享密钥。

MSR系列路由器pppoe拨号接口配置IPSec功能案例

MSR系列路由器pppoe拨号接口配置IPSec功能案例

MSR系列路由器拨号接口上配置IPSec功能的配置关键词：MSR;PPP;PAP;PPPoE;Client;Server;Dialer;IPSec;IKE
一、组网需求：
PPPoE Client和PPPoE Server通过PPPoE建立拨号关系，双方在拨号接口和虚模板上配置IPSec策略，使两边的私有数据得以加密传送
设备清单：MSR系列路由器2台
二、组网图：
三、配置步骤：
设备和版本：MSR系列、Version 5.20, Release 1509
四、配置关键点：
1) PPPoE Client和PPPoE Server可以参见《MSR系列路由器PPPoE Client功能的配置》，PAP认证可以参见PPP认证典型配置；
2) 当PPPoE Server没有为PPP认证用户指定认证域时，地址池配置在全局视图下;
3) IKE发起方PPPoE Client必须指定接收方PPPoE Server的地址；
4) IKE接收方PPPoE Server可以指定对方所属的地址范围；
5) IPSec的配置除了IKE Peer配置部分可以参考《MSR系列路由器IPSec + IKE 功能的配置》；
6) 发起方和接收方IPSec策略分别绑定在Dialer0和Virtual-Template0下；
7) 双方通过配置静态路由将内网流量引入到Dialer0和Virtual-Template0。

H3C V7 MSR路由器 拨号上网配置 PPPoE配置示例

H3C V7 MSR路由器 拨号上网配置 PPPoE配置示例

MSR路由器PPPoE配置示例1.配置示例图：2.PPPoE-Server配置：<PPPoE-Server>display current-configuration#version 7.1.075, Alpha 7571#sysname PPPoE-Server#ip pool pppoe 121.48.47.2 121.48.47.6 //为PPPoE客户端分配IP地址#dhcp enable#interface Virtual-Template1ppp authentication-mode pap domain system //客户端的验证方式remote address pool pppoe //指定为远端（PPPoE客户端）分配IP地址ip address 121.48.47.1 255.255.255.248dns server 8.8.8.8 //为对端分配DNS地址#interface NULL0#interface GigabitEthernet0/0port link-mode routecombo enable copperpppoe-server bind virtual-template 1 //应用到接口并绑定虚拟木模板1 #domain systemauthentication ppp local //PPPoE认证方式为本地址认证#local-user pppoe class network //创建用于PPPoE认证的本地用户password cipher pppoeservice-type ppp#Return3.PPPoE客户端配置：[PPPoE-Client]display current-configuration#version 7.1.075, Alpha 7571#sysname PPPoE-Client#dialer-group 1 rule ip permit //定义拨号访问组1以及对应的拨号访问控制条件#dhcp enable#dhcp server ip-pool 1 //为内网用户分配IP地址gateway-list 192.168.100.254network 192.168.100.0 mask 255.255.255.0#interface Dialer 1 //配置拨号ppp ipcp dns admit-anyppp ipcp dns requestppp pap local-user pppoe password cipher pppoedialer bundle enable //接口使能共享DDRdialer-group 1 //将Dialer 1接口与拨号访问组1关联dialer timer idle 0 //配置PPPoE Client 工作在永久在线模式（允许链路闲置的时间）dialer timer autodial 60 //配置DDR自动拨号的间隔时间为60秒ip address ppp-negotiate //配置接口从对端获得IP地址nat outbound 2000 //配置NAT转换（内网用户通过NAT后才能访问公网）#interface GigabitEthernet0/0 //WAN口port link-mode routecombo enable copperpppoe-client dial-bundle-number 1 //配置PPPoE会话#interface GigabitEthernet0/1 //LAN口port link-mode routecombo enable copperip address 192.168.100.254 255.255.255.0#ip route-static 0.0.0.0 0 Dialer1 //配置默认路由#acl basic 2000 //配置NAT过滤rule 5 permit#return如有侵权请联系告知删除，感谢你们的配合！。

H3C路由器PPPOE拨号上网命令行配置举例

H3C路由器PPPOE拨号上网命令行配置举例

H3C路由器PPPOE拨号上⽹命令⾏配置举例建⽴拨号组拨号控制列表dialer-group 1 rule ip permit建⽴拨号接⼝1interface dialer 1开启DDR共享dialer bundle enable配置接⼝管理拨号组dialer-group 1接⼝接受PPP协商产⽣的由Server端分配的IP地址ip address ppp-negotiate设置链路空闲时间为0dialer timer idle 0配置ppp chap 验证名ppp chap user 123456配置ppp chap 验证密码ppp chap password cipher 123456填写运营商给的⽤户名和密码ppp pap local-user 123456 password cipher 123456建⽴ppp会话，绑定相应三层接⼝interface GigabitEthernet 0/0pppoe-client dial-bundle-number 1###############################################配置nat转换interface Dialer 1nat outbound################################################配置默认路由，出⼝指向拨号⼝1ip route-static 0.0.0.0 0.0.0.0 Dialer1################################################配置内⽹DHCPinterface GigabitEthernet 0/1ip address 192.168.100.1 24#DHCP enable#dhcp server ip-pool 1network 192.168.100.0 24gateway-list 192.168.100.1dns-list 114.114.114.114###########################备注：dialer timer idle 0当⼀条链路建⽴后，dialer timer idle定时起作⽤。

华三无线v7简单配置案例

华三无线v7简单配置案例

华三⽆线v7简单配置案例1. 组⽹需求如图1-10所⽰，AC旁挂在Switch上，Switch同时作为DHCP server为AP和Client 分配IP地址。

通过配置客户端在链路层使⽤WEP密钥12345接⼊⽆线⽹络。

2. 组⽹图图1-1 共享密钥认证配置组⽹图3. 配置步骤(1)创建⽆线服务模板# 创建⽆线服务模板service1。

system-view[AC] wlan service-template service1# 配置⽆线服务的SSID为service。

[AC-wlan-st-service1] ssid service(2)配置WEP并使能⽆线服务模板# 配置使⽤WEP40加密套件，配置密钥索引为2，使⽤明⽂的字符串12345作为共享密钥。

[AC-wlan-st-service1] cipher-suite wep40[AC-wlan-st-service1] wep key 2 wep40 pass-phrase simple 12345[AC-wlan-st-service1] wep key-id 2# 使能⽆线服务模板。

[AC-wlan-st-service1] service-template enable[AC-wlan-st-service1] quit(3)将⽆线服务模板绑定到radio1上# 创建⼿⼯AP，名称为ap1，并配置序列号。

[AC] wlanap ap1 model WA4320i-ACN[AC-wlan-ap-ap1] serial-id 219801A0CNC138011454# 进⼊Radio 1视图。

[AC-wlan-ap-ap1] radio 1# 将⽆线服务模板绑定到Radio 1上，并开启射频。

[AC-wlan-ap-ap1-radio-1] service-template service1[AC-wlan-ap-ap1-radio-1] radio enable[AC-wlan-ap-ap1-radio-1] return4. 验证配置# 配置完成后，在AC上执⾏display wlan service-template命令，可以看到⽆线服务模板下安全信息的配置情况如下：display wlan service-template service1Service template name : service1SSID : serviceSSID-hide : DisabledUser-isolation : DisabledService template status : EnabledMaximum clients per BSS : 64Frame format : Dot3Seamless roam status : Disabled Seamless roam RSSI threshold : 50 Seamless roam RSSI gap : 20VLAN ID : 1AKM mode : Not configuredSecurity IE : Not configuredCipher suite : WEP40WEP key ID : 2TKIP countermeasure time : 0PTK lifetime : 43200 secGTK rekey : EnabledGTK rekey method : Time-basedGTK rekey time : 86400 secGTK rekey client-offline : EnabledUser authentication mode : BypassIntrusion protection : DisabledIntrusion protection mode : Temporary-blockTemporary block time : 180 secTemporary service stop time : 20 secFail VLAN ID : Not configured802.1X handshake : Disabled802.1X handshake secure : Disabled802.1X domain : Not configuredMAC-auth domain : Not configuredMax 802.1X users : 4096Max MAC-auth users : 4096802.1X re-authenticate : DisabledAuthorization fail mode : OnlineAccounting fail mode : OnlineAuthorization : PermittedKey derivation : N/APMF status : DisabledHotspot policy number : Not configuredForwarding policy status : Disabled Forwarding policy name : Not configured FT status : DisabledQoS trust : PortQoS priority : 0(2)配置⾝份认证与密钥管理模式为PSK模式、加密套件为CCMP、安全信息元素为WPA并使能⽆线服务模板# 配置AKM为PSK，配置PSK密钥，使⽤明⽂的字符串12345678作为共享密钥。

H3C MSR系列路由器典型配置举例(V7)-6W100-H3C MSR系列路由器BGP基础典型配置举例(V7)

H3C MSR系列路由器典型配置举例(V7)-6W100-H3C MSR系列路由器BGP基础典型配置举例(V7)
所以，必须使用 peer connect-interface 命令将 LoopBack 接口配置为 BGP 连接的源接口。 • EBGP 邻居关系的两台路由器，处于不同的 AS 域，对端的 LoopBack 接口一般路由不可达，
3.1 组网需求 ··············································································································································· 1 3.2 配置思路 ··············································································································································· 1 3.3 使用版本 ··············································································································································· 1 3.4 配置注意事项········································································································································ 2 3.5 配置步骤 ··············································································································································· 2

H3C路由器配置实例

H3C路由器配置实例

H3C路由器配置实例H3C路由器是一种常用的网络设备，用于连接不同的网络并转发数据。

正确配置H3C路由器是确保网络正常运行和提供稳定连接的关键步骤。

本文将介绍H3C路由器的配置实例，帮助读者了解如何正确配置和管理这个重要的网络设备。

一、配置基本信息H3C路由器的基本配置包括设定主机名、IP地址、掩码、默认网关和登陆密码等。

在进行配置前，读者需要确保已成功连接到路由器，并使用管理权限登陆。

1. 设置主机名通过以下命令设置H3C路由器的主机名：hostname H3C-Router这样，该路由器的主机名被设置为"H3C-Router"，可以根据实际需求自行修改。

2. 设定IP地址、掩码和默认网关为了使路由器能与其他网络设备正常通信，需要为其分配一个合适的IP地址、掩码和默认网关。

使用以下命令进行设置：interface VLAN-interface1ip address 192.168.0.1 255.255.255.0ip route-static 0.0.0.0 0.0.0.0 192.168.0.254以上命令将路由器的IP地址设置为192.168.0.1，掩码为255.255.255.0，并将默认网关设置为192.168.0.254。

读者可以根据实际网络情况进行参数的调整。

3. 设置登录密码为了保护路由器的安全，需要为其设置一个登录密码。

使用以下命令进行设置：local-user admin password irreversible-cipher 123456以上命令将登录密码设置为"123456"，读者可以根据实际需求进行修改。

二、配置路由信息H3C路由器的另一个重要配置是路由信息。

路由信息用于告诉路由器如何转发数据包。

在配置前，读者需要了解网络的拓扑结构和路由的跃点信息。

1. 配置静态路由静态路由是一种手动配置的路由信息，用于指定数据包的转发路径。

H3C防火墙PPPOE拨号方式上网配置方法（WEB界面）

H3C防火墙PPPOE拨号方式上网配置方法（WEB界面）

H3C防⽕墙PPPOE拨号⽅式上⽹配置⽅法（WEB界⾯）1.适⽤的产品系列本案例适⽤于软件平台为Comware V7系列防⽕墙：F100-X-G2、F1000-X-G2、F100-X-WiNet、F1000-AK、F10X0等。

注：本案例是在F1000-C-G2的Version 7.1.064, Release 9323P1801版本上进⾏配置和验证的。

配置需求及实现的效果将防⽕墙部署在互联⽹出⼝，使⽤PPPOE拨号⽅式接⼊互联⽹。

初步规划防⽕墙使⽤3接⼝接⼊运营商，使⽤4接⼝连接内部⽹络，内部⽹络使⽤192.168.10.0⽹段，要求内⽹终端可以⾃动获取到地址并可以访问互联⽹。

2 组⽹图3 配置步骤3.1 基本登录#在防⽕墙接⼝⾯板找到0接⼝，⽤⽹线将电脑和设备的0接⼝连在⼀起，电脑配置与设备管理IP相同⽹段的地址192.168.0.2/243.2 配置外⽹接⼝#在“⽹络”>“IP” 选项中选择1/0/3接⼝并点击此接⼝最后⾯的”编辑”按钮。

#“IP地址”处选择PPPOE，⽤户名密码分别填⼊运营商分配的账号和密码。

3.3 配置内⽹接⼝#在 “⽹络”>“IP” 选项中选择1/0/4接⼝并点击此接⼝最后⾯的“编辑”按钮。

#“IP地址”选择指定IP地址，设置内⽹⽹关地址为192.168.10.1，掩码为255.255.255.0。

3.4 配置NAT地址转换#在 “策略”>“NAT”>“NAT动态转换”>“策略配置”选项中点击新建。

#“接⼝”选择外⽹接⼝“Dia0”接⼝，转换后源地址选择“接⼝IP地址”并点击确定。

注：外⽹⼝1/0/3接⼝配置为PPPOE时，在接⼝列表中会⽣成⼀个Dia接⼝，编号默认从0开始。

3.5 配置外⽹接⼝加⼊Untrust安全区域#在 “⽹络”>“接⼝”>“安全域” 中选择“Untrust”区域点击编辑按钮。

#在“三层成员列表”中将1/0/3、Dia0接⼝加⼊成员列表。

MSR系列路由器轮询拨号功能配置

MSR系列路由器轮询拨号功能配置

MSR系列路由器轮询拨号功能配置
关键字：MSR;DCC;轮询;拨号
一、组网需求
两台MSR路由器通过PSTN互连，在路由器上配置轮循DCC，使能够通过modem 拨号互相连接到对端。

二、组网图
设备清单：MSR路由器2台
三、配置步骤
适用设备和版本：MSR系列、Version 5.20, Beta 1105后所有版本。

四、配置关键点
1、一定要配置拨号访问控制列表；
2、上面例子仅列出使用dialer口实现拨号的配置而不是直接在物理口上
配置，是因为采用dialer口有更多的好处。

一旦拨号的物理口特别多，比如12am接口等，每个物理口都要配置，非常麻烦。

强烈推荐使用dialer
口配置，无论是起初的配置还是后期的维护都会方便很多；
3、若要同时能够呼入呼出，则需要在相应的用户接口视图下配置modem
both。

h3c路由器拨号上网怎么设置

h3c路由器拨号上网怎么设置

h3c路由器拨号上网怎么设置
通过路由器，我们可以实现电脑上网了，但是很是有很多人不懂怎么设置路由器，下面店铺给大家讲解一下关于h3c路由器拨号上网的解决方法，希望大家喜欢!
h3c路由器拨号上网的解决方法
第一步：登录路由器内，进入首页面，在这里我们找到“安全专区”——“ARP安全”——“ARP绑定”。

如下图所示：
第二步：在这里我们把每台电脑的MAC地址绑定一下，因为每台电脑也只有一个MAC地址，而且是唯一的。

这样的话，不会出现IP 地址冲突。

第三步：在进行MAC地址绑定完成后，我们就要进入“接入控制”，如下图所示：
第四步：在这里我们把所有刚才进行绑定的电脑的MAC地址全部增加到这里。

进行上网接入。

可以一个一个再添加一次，也可以“从ARP表项里导入”，找到此按钮。

如下图所示：
第五步：在ARP表项里面选择自己要绑定的MAC地址。

确认后，点击“导入MAC地址过滤表”如下图所示：
第六步：这一步很关键，也是很重要的一步，在这一步里面要选择“启用MAC地址过滤功能”——“仅允许MAC地址列表中的MAC地址访问外网”，这两项必须选择上，否则前面的工作等于白做，不起作用。

如下图所示：
这样，所有的设置就完成了，就可以通过路由器来控制电脑上网了。

H3C-PPP和PPPoE配置举例

H3C-PPP和PPPoE配置举例

H3C-PPP和PPPoE配置举例1.5 PPP典型配置举例1.5.1 PAP单向认证举例1. 组网需求如图1-3所示，Router A和Router B之间用接口Serial2/1/0互连，要求Router A用PAP方式认证Router B，Router B不需要对Router A进行认证。

2. 组网图图1-3 配置PAP单向认证组网图3. 配置步骤(1) 配置Router A# 为Router B创建本地用户。

<RouterA> system-view[RouterA] local-user userb class network# 设置本地用户的密码。

[RouterA-luser-network-userb] password simple passb# 设置本地用户的服务类型为PPP。

[RouterA-luser-network-userb] service-type ppp[RouterA-luser-network-userb] quit# 配置接口封装的链路层协议为PPP（缺省情况下，接口封装的链路层协议为PPP，此步骤可选）。

[RouterA] interface serial 2/1/0[RouterA-Serial2/1/0] link-protocol ppp# 配置本地认证Router B的方式为PAP。

[RouterA-Serial2/1/0] ppp authentication-mode pap domain system# 配置接口的IP地址。

[RouterA-Serial2/1/0] ip address 200.1.1.1 16[RouterA-Serial2/1/0] quit# 在系统缺省的ISP域system下，配置PPP 用户使用本地认证方案。

[RouterA] domain system[RouterA-isp-system] authentication ppp local(2) 配置Router B# 配置接口封装的链路层协议为PPP（缺省情况下，接口封装的链路层协议为PPP，此步骤可选）。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
#
interface Dialer 1 //配置拨号
ppp ipcp dns admit-any
ppp ipcp dns request
ppp pap local-user pppoe password cipher pppoe
dialer bundle enable //接口使能共享DDR
dialer-group 1 //将Dialer 1接口与拨号访问组1关联
#
domain system
authentication ppp local //PPPoE认证方式为本地址认证
#
local-user pppoe class network //创建用于PPPoE认证的本地用户
password cipher pppoe
service-type ppp
#
Return
dialer timer idle 0 //配置PPPoE Client工作在永久在线模式（允许链路闲置的时间）
dialer timer autodial 60 //配置DDR自动拨号的间隔时间为60秒
ip address ppp-negotiate //配置接口从对端获得IP地址
nat outbound 2000 //配置NAT转换（内网用户通过NAT后才能访问公网）
port link-mode route
combo enable copper
#
#
acl basic 2000 //配置NAT过滤
rule 5 permit
#
return
#
interface GigabitEthernet0/0 //WAN口
port link-mode route
combo enable copper
pppoe-client dial-bundle-number 1 //配置PPPoE会话
#
interface GigabitEthernet0/1 //LAN口
MSR
1.
2.
<PPPoE-Server>display current-configuration
#
#
sysname PPPoE-Server
#
#
dhcp enable
#
interface Virtual-Template1
ppp authentication-mode pap domain system //客户端的验证方式
3.
[PPPoE-Client]display current-oE-Client
#
dialer-group 1 rule ip permit //定义拨号访问组1以及对应的拨号访问控制条件
#
dhcp enable
#
dhcp server ip-pool 1//为内网用户分配IP地址
remote address pool pppoe//指定为远端（PPPoE客户端）分配IP地址
#
interface NULL0
#
interface GigabitEthernet0/0
port link-mode route
combo enable copper
pppoe-server bind virtual-template 1 //应用到接口并绑定虚拟木模板1
相关文档
