SE型收音机的安装与调试实验报告
安装收音机实训报告
安装收音机实训报告一、实训目的通过安装收音机的实训，掌握收音机的基本原理和安装步骤，提升实践动手能力，培养实际操作技巧。
二、实训设备和材料1. 收音机主机2. 天线3. 电源线4. 手工工具（螺丝刀、剥线钳等）三、实训过程1. 实训前的准备工作在开始安装收音机之前，首先需要了解收音机的工作原理和主要部件，确保安全使用实训工具，并准备好所需的材料和设备。
2. 安装天线将提供的天线固定在收音机主机的天线插孔上，确保连接牢固。
注意天线的朝向，确保其接收信号的效果。
3. 连接电源线将电源线插入收音机主机的电源插孔上，并检查连接是否稳固。
接通电源并确保电源供应正常。
4. 现场调试打开收音机主机的电源开关，调整音量和频道选择等功能，观察收音机工作是否正常。
通过调整频道和搜索按钮，检查收音机的接收效果，确保能够正常收听多个频道的广播信号。
5. 故障排除如果收音机工作异常或无法正常接收信号，需要进行故障排除。
首先检查天线和电源线的连接是否良好，若连接不牢固，则重新调整连接。
其次，检查天线是否被遮挡，导致接收效果不理想，如果有遮挡物，需进行调整。
同时，可尝试更换天线位置，以找到信号接收良好的位置。
6. 完成实训经过调试和故障排除，确认收音机能够正常工作并接收信号后，实训结束。
关闭收音机主机的电源开关，并断开电源线和天线的连接。
四、实训总结通过这次实训，我掌握了安装收音机的基本技能，了解了收音机的工作原理。
在实际操作中，我学会了正确连接天线和电源线，并进行调试和故障排除。
通过不断调整和尝试，我成功地安装了收音机并实现了正常的接收效果。
实训中还遇到了一些问题，比如天线的位置选择和调试过程中的接收效果不佳。
但通过观察和实践，我逐渐找到了解决问题的方法，并成功解决了这些困扰。
通过这次实训，我不仅提升了对收音机的理论了解，还加强了动手能力和故障排除能力。
这对我将来的学习和工作都具有积极的意义。
五、实训心得通过安装收音机的实训，我深刻体会到实践对于理论知识的重要性。

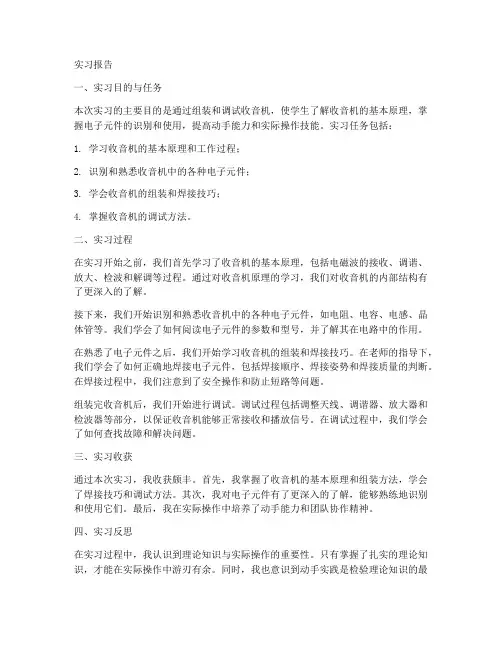

装收音机的实习报告
实习报告一、实习目的与任务本次实习的主要目的是通过组装和调试收音机，使学生了解收音机的基本原理，掌握电子元件的识别和使用，提高动手能力和实际操作技能。
实习任务包括：1. 学习收音机的基本原理和工作过程；2. 识别和熟悉收音机中的各种电子元件；3. 学会收音机的组装和焊接技巧；4. 掌握收音机的调试方法。
二、实习过程在实习开始之前，我们首先学习了收音机的基本原理，包括电磁波的接收、调谐、放大、检波和解调等过程。
通过对收音机原理的学习，我们对收音机的内部结构有了更深入的了解。
接下来，我们开始识别和熟悉收音机中的各种电子元件，如电阻、电容、电感、晶体管等。
我们学会了如何阅读电子元件的参数和型号，并了解其在电路中的作用。
在熟悉了电子元件之后，我们开始学习收音机的组装和焊接技巧。
在老师的指导下，我们学会了如何正确地焊接电子元件，包括焊接顺序、焊接姿势和焊接质量的判断。
在焊接过程中，我们注意到了安全操作和防止短路等问题。
组装完收音机后，我们开始进行调试。
调试过程包括调整天线、调谐器、放大器和检波器等部分，以保证收音机能够正常接收和播放信号。
在调试过程中，我们学会了如何查找故障和解决问题。
三、实习收获通过本次实习，我收获颇丰。
首先，我掌握了收音机的基本原理和组装方法，学会了焊接技巧和调试方法。
其次，我对电子元件有了更深入的了解，能够熟练地识别和使用它们。
最后，我在实际操作中培养了动手能力和团队协作精神。
四、实习反思在实习过程中，我认识到理论知识与实际操作的重要性。
只有掌握了扎实的理论知识，才能在实际操作中游刃有余。
同时，我也意识到动手实践是检验理论知识的最好方法。
在今后的学习中，我将更加注重理论知识的学习，提高自己的实际操作能力。
总之，本次实习使我受益匪浅，不仅提高了我的电子技术水平，还培养了我的团队合作意识和实际操作能力。
我相信这次实习对我今后的学习和工作将产生积极的影响。

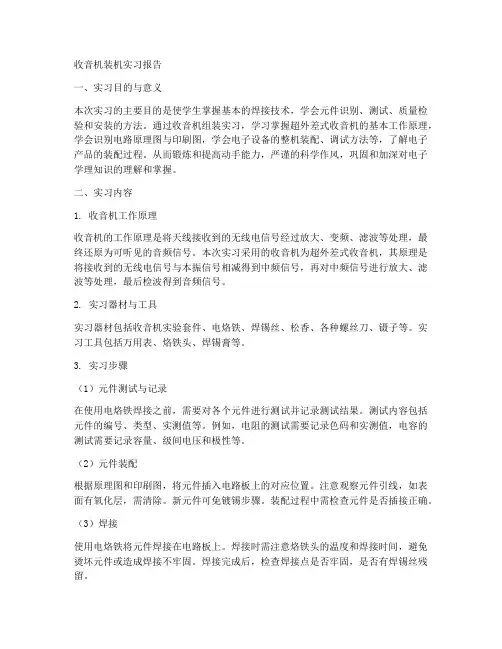

收音机装机实习报告
收音机装机实习报告一、实习目的与意义本次实习的主要目的是使学生掌握基本的焊接技术，学会元件识别、测试、质量检验和安装的方法。
通过收音机组装实习，学习掌握超外差式收音机的基本工作原理，学会识别电路原理图与印刷图，学会电子设备的整机装配、调试方法等，了解电子产品的装配过程。
从而锻炼和提高动手能力，严谨的科学作风，巩固和加深对电子学理知识的理解和掌握。
二、实习内容1. 收音机工作原理收音机的工作原理是将天线接收到的无线电信号经过放大、变频、滤波等处理，最终还原为可听见的音频信号。
本次实习采用的收音机为超外差式收音机，其原理是将接收到的无线电信号与本振信号相减得到中频信号，再对中频信号进行放大、滤波等处理，最后检波得到音频信号。
2. 实习器材与工具实习器材包括收音机实验套件、电烙铁、焊锡丝、松香、各种螺丝刀、镊子等。
实习工具包括万用表、烙铁头、焊锡膏等。
3. 实习步骤（1）元件测试与记录在使用电烙铁焊接之前，需要对各个元件进行测试并记录测试结果。
测试内容包括元件的编号、类型、实测值等。
例如，电阻的测试需要记录色码和实测值，电容的测试需要记录容量、级间电压和极性等。
（2）元件装配根据原理图和印刷图，将元件插入电路板上的对应位置。
注意观察元件引线，如表面有氧化层，需清除。
新元件可免镀锡步骤。
装配过程中需检查元件是否插接正确。
（3）焊接使用电烙铁将元件焊接在电路板上。
焊接时需注意烙铁头的温度和焊接时间，避免烫坏元件或造成焊接不牢固。
焊接完成后，检查焊接点是否牢固，是否有焊锡丝残留。
（4）调试通电测试收音机，检查是否能够正常接收信号、调节音量等。
如有问题，需检查电路板上的焊接点是否牢固，元件是否损坏，原理图与印刷图是否一致等。
三、实习心得通过本次实习，我对收音机的组装过程有了更深入的了解。
在实习过程中，我学会了如何测试元件、装配元件、焊接电路板以及调试收音机。
同时，我也明白了在电子产品装配过程中，细心和耐心的重要性。
收音机组装与调试实验报告
收音机组装与调试实验报告实验名称：收音机的组装与调试学院：班级：姓名：学号：指导老师：实验日期：一实验目的：1.熟悉电阻、电容、电感线圈、中周、变压器、二极管、三极管、电位器、耳机插座、喇叭等电子元件。
2.在散件的组装过程中进一步学习电子技术。
3.掌握电子安装工艺了解测量和调试技术。
4. 熟练焊接的基本技巧5. 熟悉收音机的工作原理6. 掌握收音机的调试方法,能安装、调试出成品收音机二、实验电路图由输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接收频率范围为535~1605KHZ的中波段。
三、实验原理天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
四、实验过程1、焊接电阻，测好电阻的阻值然后别在纸上，按顺序焊接，以免漏掉电阻，焊接完电阻之后用万用表检验一下各电阻是否还和以前得值是一样（检验是否有虚焊）。
2、焊接电容，先焊接瓷介电容，要注意上面得读数，接着焊电解电容了，特别要注意长脚是＂+＂极，短脚是＂—＂极。
3、焊接二极管，红端为＂+＂，黑端为＂—＂。
4、焊接三极管，—定要认清＂e＂，＂b＂，＂c＂三管脚。
5、焊接中周及变压器，为了使印刷电路板保持平衡，我门需要先焊两个对角得中周，再焊接之前—定要辨认好中周得颜色，以免焊错6、6、焊接天线线圈时，四根线一定要按照电路图准确无误得焊接好。
收音机组装与调试实验报告
收音机组装与调试实验报告
一、实验目的
本次实验的主要目的是了解收音机的基本原理以及组装和调试收音机的方法，通过实践操作提高学生对电子电路知识的掌握能力，同时培养学生的实践动手能力和团队合作精神。
二、实验器材
1.收音机组装套件
2.万用表
3.电源线
4.螺丝刀
三、实验步骤
1.将收音机组装套件中的各个零部件按照说明书逐一拆开，并按照说明书进行组装。
2.将电源线与收音机连接，接通电源，检查各个部件是否正常工作。
3.使用万用表测量各个部件之间的电阻和电容值，并记录下来。
4.调整天线位置，寻找最佳接收效果，并记录下来。
5.根据不同频段调整收音机内部元器件，使其能够接收到更多的广播信号。
四、实验结果分析
通过本次实验，我们成功地组装了一个可以正常工作的收音机。
在使
用万用表测量各个部件之间的电阻和电容值时，我们发现其中有些元
器件存在一定偏差，需要进行调整。
在调整天线位置和内部元器件时，我们也发现不同频段的信号接收效果有所不同，需要根据实际情况进
行调整。
五、实验心得体会
本次实验让我深刻地认识到了电子电路知识的重要性，同时也让我加
深了对收音机工作原理的理解。
在组装和调试过程中，我遇到了许多
问题，但通过与同组成员的合作和老师的指导，最终都得以圆满解决。
通过这次实验，我不仅提高了自己的动手能力和团队合作精神，还增
强了自己学习电子电路知识的信心和兴趣。
收音机组装调试实训报告
一、实训目的1. 了解收音机的基本知识，掌握收音机的原理和电路结构。
2. 熟悉焊接技术，能够进行简单的电路元器件装配。
3. 学习故障的诊断和排除方法，提高实际操作能力。
4. 培养团队协作精神，提高动手能力和严谨的工作作风。
二、实训内容1. 收音机基本知识及电路结构收音机是一种接收无线电波并还原出声音的设备。
它主要由天线、调谐电路、放大电路、检波电路、滤波电路、功率放大电路和扬声器等组成。
2. 焊接技术焊接是电子技术中常用的连接方法，主要包括锡焊、烙铁焊、气焊等。
在实训中，我们学习了锡焊技术，掌握了焊接过程中的注意事项，如焊接温度、焊接速度、焊接材料等。
3. 电路元器件装配在实训中，我们按照电路图的要求，将各个电路元器件进行装配。
包括电阻、电容、晶体管、二极管、集成电路等。
在装配过程中，我们学会了如何识别元器件，如何正确连接元器件。
4. 故障诊断与排除在实训过程中，我们遇到了一些故障，如电路不通、声音小、噪声大等。
通过分析故障现象，我们找到了故障原因，并进行了相应的排除。
5. 收音机调试收音机调试主要包括调谐、增益调整、频率调整等。
在实训中，我们按照要求对收音机进行了调试，使其达到最佳工作状态。
三、实训过程1. 准备工作在实训前，我们首先对收音机的电路图进行了仔细研究，了解了各个电路元器件的作用和连接方式。
然后，我们准备好所需的工具和材料，如焊锡、烙铁、万用表、示波器等。
2. 焊接电路元器件按照电路图的要求，我们将各个电路元器件进行焊接。
在焊接过程中，我们注意了焊接温度、焊接速度、焊接材料等，确保焊接质量。
3. 装配电路元器件在焊接完成后，我们将各个电路元器件进行装配。
在装配过程中，我们学会了如何识别元器件，如何正确连接元器件。
4. 故障诊断与排除在实训过程中，我们遇到了一些故障，如电路不通、声音小、噪声大等。
通过分析故障现象，我们找到了故障原因，并进行了相应的排除。
5. 收音机调试在故障排除后，我们对收音机进行了调试。
收音机的安装与调试实训报告
收音机的安装与调试实训报告一、实训目的本实训旨在通过制作收音机，使学生掌握收音机的原理、安装过程、调试技能和维护方法，培养学生动手能力和创新思维，以及提高对电子技术的应用能力。
二、实训内容1. 收音机的原理和组成部分介绍收音机是一种接收无线电波信号并将其转换成音频信号的电子设备。
它通常由天线、射频放大器、中频放大器、检波器、音频放大器和扬声器等部分组成。
天线是一个接收无线电波的装置，它可以将电磁波转换成电信号。
射频放大器是用来放大从天线接收到的微弱信号的部分。
中频放大器是用来放大射频信号通过检测器后产生的中频信号的部分。
检波器是将中频交流信号转化成音频直流信号的部分。
音频放大器是用来放大音频信号的部分。
扬声器则将音频信号转化成声音。
2. 制作收音机的步骤（1）材料准备制作收音机的材料准备包括：电容、电阻、变压器、晶体管、天线、电线等。
这些材料可在电子商城或者市场上购买。
（2）焊接焊接是组装收音机的关键步骤。
将电容、电阻、变压器、晶体管按照电路图连接在一起，然后焊接。
焊接时要注意引线的长度，不能过长或过短。
（3）安装天线将天线插头焊接在天线上，并通过接口连接到收音机上，找到最佳接收信号的位置。
（4）调试完成焊接和安装后，就需要进行调试。
将收音机对准调频电台，并调整收音机的频率到调频电台的频率，然后调整收音机音量，确保收音机可以正常工作。
（5）调整收音机音质调整收音机的音质是为了获得更清晰、更稳定的声音。
方法是先调整收音机的音量，并通过调整电容值和电阻值来调整音质。
三、实训过程1. 在实训前，老师给每个学生发放了所需材料，包括电容、电阻、晶体管、变压器、天线、电线等。
2. 学生按照电路图连接电容、电阻、晶体管和变压器，其中最为棘手的是晶体管，需要根据电路图正确的引脚连接方式，通过焊接连接在一起。
在连接时，务必要注意引脚的长度，避免引脚过长或者过短。
3. 连接完电路后，安装天线。
天线插头需要焊接在天线上，再通过接口连接到收音机上。
收音机安装调试实训报告
一、实训目的1. 了解收音机的基本知识，掌握焊接技术、简单电路元器件装配、故障诊断和排除等技能。
2. 熟悉电子装焊工艺的基本知识和原理，提高焊接技术并装焊一台正规的收音机。
3. 培养严谨的工作作风，养成良好的工作习惯，提高团队意识和集体主义精神。
二、实训内容1. 收音机电路原理分析2. 元器件识别与检测3. 印制电路板的组装及焊接工艺4. 收音机的整机调试5. 故障判断及排除三、实训过程1. 收音机电路原理分析通过对收音机电路图的分析，了解了收音机的工作原理，包括天线、输入回路、变频级、本机振荡器、中频放大器、检波器、低频放大器和扬声器等部分。
2. 元器件识别与检测熟悉了收音机中常用元器件的种类、符号和功能，如电阻、电容、晶体管、二极管、中周、变压器等。
使用万用表检测了元器件的阻值、电容值和二极管的正向导通和反向截止等特性。
3. 印制电路板的组装及焊接工艺按照电路图，将元器件按照正确的位置和方向插入到印制电路板上。
使用电烙铁和助焊剂进行焊接，注意焊接过程中的温度和时间控制，确保焊接质量。
4. 收音机的整机调试1）调幅部分的调整将收音机调谐到无电台广播又无其他干扰的地方，将音量电位器置于最大位置。
使用高频信号发生器输出载频为465kHz，调制信号频率为1000Hz，调制度为30%的调幅信号接入IC的10脚。
通过旋转中频变压器（黑色中周）的磁帽，使示波器显示的波形幅度最大无失真。
在调整过程中，可以使用喇叭监听，当喇叭里能听到1000Hz的音频信号，且声音最大，音色纯正时，即可认为中频放大电路调整完成。
2）调频部分的调整将收音机调谐到FM收音位置，将音量电位器置于最大位置。
使用调频信号发生器输出频率为100MHz的调频信号，通过调整本振频率，使收音机能够接收到调频信号。
调整过程中，可以使用示波器观察本振频率的变化，确保收音机能够稳定地接收调频信号。
5. 故障判断及排除在调试过程中，遇到了以下故障：1）收音机无信号输出检查天线、输入回路、变频级、本机振荡器等部分，发现输入回路中的电容损坏，更换电容后，收音机恢复正常。
组装调试收音机实训报告
#### 一、实训目的本次收音机组装调试实训旨在通过实际操作，让学生了解收音机的基本原理、电路组成、工作流程，并掌握焊接、调试等基本技能。
通过本次实训，期望学生能够：1. 掌握收音机的电路结构和工作原理。
2. 熟悉常用电子元器件的识别、检测和使用方法。
3. 掌握焊接、调试等基本技能，提高动手能力。
4. 培养严谨的工作态度和团队协作精神。
#### 二、实训内容1. 收音机电路原理分析：通过对收音机电路原理图的分析，了解各部分电路的功能和相互关系。
2. 元器件识别与测量：学习识别常用电子元器件，如电阻、电容、晶体管等，并掌握其检测方法。
3. 电路图与印制电路板的对应：熟悉电路图与印制电路板的对应关系，了解电路板上的各个元器件和走线。
4. 焊接工艺：学习焊接技术，包括焊接前的准备、焊接过程中的注意事项以及焊接后的检查。
5. 收音机的整机调试：对组装好的收音机进行调试，包括调幅（AM）和调频（FM）信号的接收、中频调整、统调等。
6. 故障判断与排除：在调试过程中，遇到问题要及时分析原因，并采取相应措施进行排除。
#### 三、实训步骤1. 元件准备：根据电路图，准备好所需的元器件，如电阻、电容、晶体管等。
2. 电路板焊接：按照电路图，将元器件焊接在电路板上，注意焊接顺序和焊接质量。
3. 收音机组装：将焊接好的电路板、天线、扬声器等部件组装成一台完整的收音机。
4. 调试：对组装好的收音机进行调试，包括调幅和调频信号的接收、中频调整、统调等。
5. 故障排除：在调试过程中，遇到问题要及时分析原因，并采取相应措施进行排除。
6. 性能测试：对调试好的收音机进行性能测试，如接收灵敏度、输出功率等。
#### 四、实训过程1. 元件准备：根据电路图，准备好所需的元器件，包括电阻、电容、晶体管等。
在准备过程中，注意核对元器件的规格和型号，确保与电路图相符。
2. 电路板焊接：按照电路图，将元器件焊接在电路板上。
在焊接过程中，注意以下几点：- 焊接前，将电路板放置在平整的工作台上，确保焊接质量。
收音机的组装与调试实训报告
收音机的组装与调试实训报告
一、实训目的
通过本次实训，了解收音机的原理和结构，掌握收音机的组装方法，学会调试收音机并分析故障的原因以及解决方法，提高实际操作能力和应用能力。
二、实训内容
1. 收音机基本原理和结构
2. 收音机组装方法
3. 收音机调试方法
4. 故障分析和解决方法
三、实训流程
1. 学习收音机的基本原理和结构。
2. 组装收音机：
（1）整理收音机所需材料和工具。
（2）按照收音机组装图纸进行组装。
（3）将组装好的收音机固定在桌面上。
3. 调试收音机：
（1）调节天线长度，改变天线方向调试收音机。
（2）调节音量大小，调试收音机。
4. 分析收音机故障原因并解决：
（1）检查天线或音箱是否接触良好；
（2）检查电池或电源是否正常工作；
（3）检查各种开关是否正常。
五、实训反思
通过本次实训，我对收音机的原理和结构有了更深入的了解，学会了收音机的组装方法和调试方法，也了解了一些故障分析和解决方法。
本次实训的收获很大，不仅提高了我的实际操作能力和应用能力，而且还让我更加专业地了解收音机。
通过实践操作，我对于学习到的知识更加深刻地理解了，并且也意识到了自己的一些不足之处，希望在以后的学习中更加努力，更好地提高自己的实际操作能力和应用能力。
收音机的安装与调试实训报告
收音机的安装与调试实训报告一、实训目的本次实训的目的是让学生掌握收音机的安装与调试技能，了解收音机的结构和工作原理，以及学习如何正确地使用收音机。
二、实训内容1. 收音机的结构与工作原理收音机是一种电子设备，主要由天线、调谐电路、放大电路、解调电路、音量控制电路和音箱等组成。
当天线接收到无线电信号时，经过调谐电路的调谐，信号被放大电路放大后，送入解调电路进行解调处理，然后经过音量控制电路调节音量，最后通过音箱播放出来。
2. 收音机的安装安装收音机需要先准备好所需的材料和工具，包括收音机、天线、电源适配器或电池、音箱等。
安装过程中需要注意以下几点：（1）选择合适的位置：应选择电源稳定、无电磁干扰、信号强度好的室内位置，远离电视机、电脑等高频辐射源。
（2）连接天线：将天线插入收音机的天线接口，并将天线放置在合适的位置，以获得最佳的接收效果。
（3）连接电源：如果使用电源适配器，将其插入收音机的电源接口，并将适配器插头插入插座；如果使用电池，则将电池插入收音机中。
（4）连接音箱：将音箱插头插入收音机的音频输出接口，然后将音箱接通电源即可。
3. 收音机的调试（1）调谐：根据所在地区的频率范围，使用调谐旋钮调节收音机的频率，以获取清晰的收音效果。
（2）音量调节：根据需要调节音量大小，一般应控制在适当的范围内，以免影响听力健康。
（3）音质调节：根据个人喜好，调节收音机的音质效果，以获得最佳的听觉享受。
三、实训总结本次实训让我初步了解了收音机的结构和工作原理，掌握了收音机的安装与调试技能。
通过实践操作，我深刻体会到了理论知识与实践操作的紧密联系和互相依存。
同时，本次实训也提醒我在实践操作中要注重安全，遵守操作规程，确保人身和设备的安全，以免发生意外事故。
收音机组装实验报告
收音机组装实验报告收音机组装实验报告一、实验目的1.学习无线电基础知识，掌握收音机的工作原理。
2.通过组装收音机，提高实践操作能力和解决问题的能力。
3.培养团队协作精神，提高集体解决问题的能力。
二、实验原理收音机是利用电磁感应原理接收无线电信号的装置。
它主要由天线、高频放大器、混频器、中频放大器、音频放大器和扬声器等组成。
当收音机接收到无线电信号时，通过天线将其转化为电信号，然后经过一系列的放大和混频处理，最终将音频信号输出到扬声器，实现声音的播放。
三、实验步骤1.准备材料：收音机套件、电烙铁、焊锡、万用表、螺丝刀等。
2.组装天线和滤波器：将天线和滤波器按照电路图连接起来，然后用螺丝刀固定。
3.组装高频放大器：将高频放大器电路板和电容、电阻等元件按照电路图连接起来，然后用螺丝刀固定。
4.组装混频器和本机振荡器：将混频器和本机振荡器电路板以及相关元件按照电路图连接起来，然后用螺丝刀固定。
5.组装中频放大器和检波器：将中频放大器和检波器电路板以及相关元件按照电路图连接起来，然后用螺丝刀固定。
6.组装音频放大器和扬声器：将音频放大器和扬声器按照电路图连接起来，然后用螺丝刀固定。
7.连接电源：将电源线连接到收音机的电源接口，然后用螺丝刀固定。
8.测试与调试：打开电源，调整频率旋钮，观察收音机是否能够正常接收信号并播放声音。
如果出现问题，使用万用表进行排查和调试。
四、实验结果与分析在实验过程中，我们通过动手实践，深入了解了收音机的工作原理和组成。
通过组装过程，我们不仅提高了实践操作能力，还学到了如何解决实际问题。
在调试过程中，我们学会了使用万用表进行故障排查，并掌握了收音机的调试技巧。
实验结果显示，收音机组装完成后，能够正常接收无线电信号并播放声音。
但在调试过程中，我们发现了一些问题，例如信号接收不灵敏、声音失真等。
经过排查和调试，我们发现是由于天线位置不当、元件参数不匹配等原因导致的。
针对这些问题，我们进行了相应的调整和优化，最终使收音机正常运行。
收音机的组装与调试实习报告
收音机的组装与调试实习报告一、实习目的本次实习旨在通过组装和调试收音机，增强我们的实践操作能力和电路分析能力，同时加深我们对电子技术的理解和掌握。
二、实习内容在本次实习中，我们首先需要了解收音机的基本工作原理和组成，然后根据所给的电路板和元件清单，自行选择和装配各个部件，最后对收音机进行调试和测试。
1、收音机的工作原理收音机是利用电磁感应原理，将无线电波信号转换为音频信号的电子设备。
它主要由天线、调谐器、放大器和扬声器等部分组成。
当天线接收到无线电波时，通过调谐器将特定频率的电波选出并放大，然后驱动扬声器发出声音。
2、收音机的组装过程在明确了收音机的工作原理后，我们开始进行组装。
根据所给的电路板和元件清单，我们将各个元件准确无误地焊接到电路板上。
在这个过程中，我们需要仔细阅读电路图，确保每个元件的位置和方向都正确。
接着，我们安装天线、音量调节旋钮和扬声器等外部部件。
对整个收音机进行调试和测试。
三、实习结果经过近两个小时的焊接和调试，我们成功地组装并调试好了收音机。
在测试过程中，收音机能够正常接收信号并播放声音，没有出现任何故障或异常情况。
四、实习总结通过本次实习，我们不仅学会了如何组装和调试收音机，还对电子技术有了更深入的了解。
在实习过程中，我们不仅增强了实践操作能力，还培养了细心和耐心。
虽然过程中有些困难和挑战，但当我们看到成功的作品时，所有的付出都是值得的。
我们还学到了如何有效地利用资源，如何与团队成员进行有效的沟通和协作。
这些都是我们在未来学习和工作中需要具备的重要技能。
在未来的学习和工作中，我们将更加注重实践操作能力的培养，更加注重理论与实践的结合。
我们也将更加珍惜与团队成员合作的机会，共同进步，共同成长。
计算机组装实习报告一、实习目的计算机组装实习是计算机科学与技术专业、信息管理与信息系统专业必修实践环节。
通过本次实习，使同学进一步巩固计算机硬件、软件、计算机网络的相关知识，掌握计算机硬件的组装、软件的安装、维护的基本操作技能，为以后走上工作岗位，解决实际工作中的有关计算机硬件、软件、网络配置和维护的问题打下基础。
收音机的组装与调试的实习报告（大全五篇）
收音机的组装与调试的实习报告（大全五篇）第一篇：收音机的组装与调试的实习报告超外差式收音机的组装与调试报告1.实验目的：1.掌握收音机的工作原理及组成；2.学会超外差式收音机的安装与调试。
二、实验仪器：收音机零件一套工具包一个（包括万用表、电烙铁等）。
3.实验原理：（1）输入电路：又称输入调谐回路或选择电路，其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。
输入电路是收音机的大门，它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。
（2）变频电路：又称变频器，由本机振荡器和混频器组成，其作用是将输入电路选出的信号（载波频率为fs的高频信号）与本机振荡器产生的振荡信号（频率为fr）在混频器中进行混频，结果得到一个固定频率（465kHz）的中频信号。
这个过程称为“变频”，它只是将信号的载波频率降低了，而信号的调制特性并没有改变，仍属于调幅波。
由于混频管的非线性作用，fs与fr在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频和差频分量。
其中差频分量（fr—fs）就是我们需要的中频信号，可以用谐振回路选择出来，而将其它不需要的信号滤除掉。
因为465kHz中频信号的频率是固定的，所以本机振荡信号的频率始终比接收到的外来信号频率高出465kHz，这也是“超外差”得名的原因。
（3）中频放大电路：又叫中频放大器，其作用是将变频级送来的中频信号进行放大，一般采用变压器耦合的多级放大器。
中频放大器是超外差式收音机的重要组成部分，直接影响着收音机的主要性能指标。
质量好的中频放大器应有较高的增益，足够的通频带和阻带（使通频带以外的频率全部衰减），以保证整机良好的灵敏度、选择性和频率响应特性。
（4）检波和自动增益控制电路：检波的作用是从中频调幅信号中取出音频信号，常利用二极管来实现。
由于二极管的单向导电性，中频调幅信号通过检波二极管后将得到包含有多种频率成份的脉动电压，然后经过滤波电路滤除不要的成份，取出音频信号和直流分量。

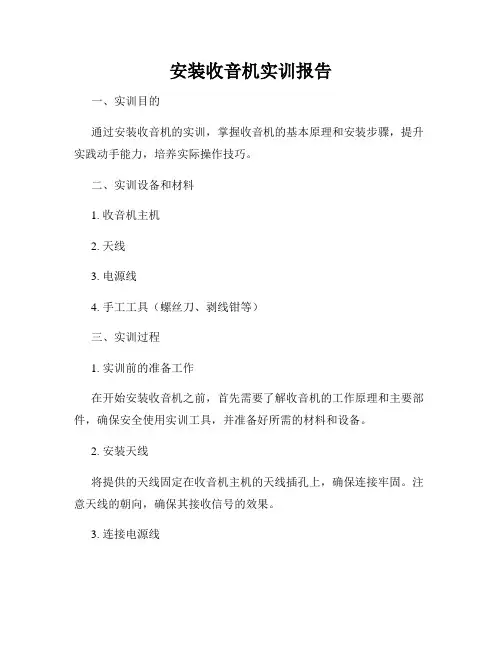

安装收音机实训报告
安装收音机实训报告一、实训概述在本次实训中，我们小组的任务是安装一台车载收音机。
通过此次实训，我们旨在掌握收音机的基本安装步骤和技巧，提高我们的实际动手操作能力。
二、实训准备在开始实训前，我们小组仔细阅读了收音机的安装说明书，并准备了所需的工具和材料。
接下来，我们按照以下步骤进行实际操作。
三、安装步骤1. 确定安装位置首先，我们需要选择适合安装收音机的位置。
考虑到方便操作和视觉安全，我们选择了车辆中控台的位置进行安装。
2. 测量尺寸在确定安装位置后，我们使用尺子进行测量，确保收音机尺寸与安装位置相匹配，同时保证周围有足够的空间供连接线和接口使用。
3. 拆卸原有设备接下来，我们需要拆卸原有的设备（如磁带机或CD机）以为收音机腾出空间。
我们使用相应的工具，按照说明书的指导逐步拆卸，确保不会损坏车辆内饰。
4. 连接电源线在拆卸原有设备后，我们将收音机的电源线连接到车辆的电源系统上。
为了确保连接的稳定性，我们使用了适配器和绝缘胶带。
5. 连接扬声器线除了连接电源线，我们还需要将扬声器线连接到车辆的扬声系统上。
根据收音机和车辆的不同，连接方法可能也会有所不同。
我们遵循收音机的说明书，确保正确连接。
6. 地线连接接下来，我们需要将收音机的地线连接到车辆的地线上。
这是为了确保音频信号的稳定传输和有效地降低噪音。
7. 安装支架在连接线路后，我们安装收音机的支架。
我们确保支架稳固，并用螺丝刀将其固定在车辆的中控台上。
8. 安装面板最后一步是安装收音机的面板。
我们轻轻将收音机面板插入支架中，并确保它安全地固定在位，避免松动或摇晃。
四、实训总结通过本次实训，我们小组成功安装了一台车载收音机。
整个过程中，我们充分发挥了团队合作的精神，相互配合完成各项任务。
通过实际操作，我们掌握了收音机安装的关键步骤和技巧，并加深了对车载音频设备的理解。
此次实训使我们更加了解车载收音机的工作原理和操作方法，提高了我们的实际动手能力。
我们相信，通过多次实训的积累，我们将进一步熟练掌握收音机的安装，并能够在实际工作中胜任相应的任务。
安装收音机实训报告
安装收音机实训报告一、引言本次实训旨在帮助学员了解和掌握安装收音机的基本知识和技能，提供实践机会，以加强学员对收音机安装过程的理解和应用能力。
以下为本次实训报告。
二、实训目的1. 理解收音机的基本原理和功能；2. 掌握收音机的安装方法和步骤；3. 学习如何进行收音机的调试和故障排除；4. 培养学员的团队合作和解决问题的能力。
三、实训内容1. 实训前准备在实训开始前，我们小组对所需工具和材料进行了准备。
收音机安装所需的工具包括螺丝刀、剥线钳、安装支架等。
材料方面，我们需要准备收音机、喇叭、电源线等。
2. 实训过程（1）收音机安装位置的选择我们根据实际情况选择了适合收音机安装的位置，确保位置合适，不会影响驾驶安全，并能够方便操作和观察。
（2）接线连接接下来，我们使用剥线钳对电源线、天线线进行准确的剥线处理。
然后，将收音机与其他设备进行连接，确保线路连接正确、紧固稳固。
（3）安装收音机将收音机安装到选择好的位置上，并按照说明书上的要求使用螺丝刀将其固定。
（4）调试和故障排除安装完成后，我们按照收音机的说明书进行相应的调试，确保收音机的各项功能正常。
如果发现故障，我们会仔细检查连接线路，并排除故障原因。
四、实训总结通过本次实训，我们对安装收音机的步骤和方法有了更深入的了解。
同时，我们也学会了如何进行收音机的调试和故障排除。
这次实训不仅提高了我们的动手能力，还培养了我们的团队合作和问题解决能力。
但是，我们也注意到了一些问题和不足。
首先，实训前的准备工作可以更加充分，确保所需工具和材料的数量和质量。
其次，实训中需要更加注重细节，例如线路连接的正确性和紧固的稳固性。
最后，实训后应及时总结反馈意见，进一步改进工作。
五、实际应用通过本次实训，我们不仅学到了安装收音机的技能，还能将这些知识应用到实际生活中。
无论是为自己的私家车安装收音机，还是帮助亲友解决类似问题，我们都能够胜任并提供有效的解决方案。
六、结语通过本次安装收音机实训，我们不仅学到了专业的知识和技能，还锻炼了自己的动手能力和解决问题的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S E型收音机的安装与调试实验报告The pony was revised in January 2021目录一、实习目的........................................................二、实习器材........................................................三、实验原理........................................................1.原理说明..........................................................2.收音机工作原理....................................................3.S66E型收音机电路原理图............................................4.实验原理图........................................................四、元件说明及清单..................................................五、安装制作........................................................六、心得体会........................................................一、实习目的1.学会常用电阻的读法，以及电容等电子元件2.了解收音机的工作原理3.熟练掌握焊接方法4.掌握收音机的调试与故障排除二、实习器材1.电烙铁、焊锡丝2.螺丝刀、镊子、钳子等必备工具3.万用表4.S66型收音机实验套件5.电路图及元器件清单6.五号电池一对7.锡，由于锡它的熔点低，焊接时，焊锡能迅速散布在金属表面，焊接牢固，焊点光亮美观三、实验原理1.原理说明：本实习采用3V低压全硅管六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级组成。
2.收音机工作原理：超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。
这个固定的频率，是由差频作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。
采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。
外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。
任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。
调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。
经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。
通常将这个过程(混频和本振的作用)叫做变频。
变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。
混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。
二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。
音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。
若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。
根据超外差收音机的原理，我们可以将附录所示的电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。
3.S66E型收音机电路原理图4.实验原理图四、元件说明及清单元件（材料）清单元件说明(1)电阻：根据色差法对11个电阻进行分类(2)耳机插座:先将插座的靠尾部下面的一个焊片往下从根部弯曲90度插在电路板上，然后再用剪下来的一个引脚的一端插在靠尾部上端的孔内，另一端插在电路板对应的J孔内，焊接时的速度一定要快以免烫坏插座的塑料部分，影响电路的导通。
(3)电解电容和瓷片电容：在安装电解电容时要求电容的管脚长度要适中，要正确判断管脚的正，负极，并且电解电容要紧贴电路板立式安装焊接，太高就会影响后盖的安装。
瓷片电容和电解电容一样，要求其管脚的长度要合适。
在实物图所标的数字中，第一二位数字代表电容值，第三位数字代表“0”的个数。
在焊接瓷片电容时不必考虑它的正负极性。
(4)变压器:T5为输入变压器，线圈骨架上有突点标记的为初级，印制版上也有圆点作为标记。
安装时不要装反（还可以配合万用表测量进行分辨）。
(5)三极管：在这次课程设计所组装的S66E收音机有两种三极管。
VT5，VT6为9013属于中功率三极管，VT1-VT4为3DG201或9014属于高频小功率三极管，在安装时，VT1选用低值（绿点或黄点）的三极管，VT2和VT3选用中值（兰点或紫点）的三极管，VT4选用高值（紫点或灰点）的三极管，否则装出来的效果不好。
同时，要求电容和三极管管脚的长度要适中，不要剪的太短，也不要留的太长，使它们不要超过中周的高度。
(6)发光二极管和喇叭:发光二极管主要用来进行收音机开关的指示，当开关打开时发光二极管亮，反之则不亮。
它的接法弯曲成型，然后直接插到电路板上焊接即可，安装时要注意二极管的正负极。
把喇叭放好后，如果挪动，可用电烙铁将其周围的三个塑料桩靠近喇叭的边缘烫下去，把喇叭压紧，以免其松动不稳。
(7)中周及磁棒线圈:中频变压器（简称中周）三只为一套。
T2为振荡线圈的中周型号为LF10-1（红色），T3为第一级中放用的中周型号为TF10-1（白色），T4为第二级中放的中周型号为TF10-1（黑色）。
这三只中周在出厂前均已调在规定的频率上，装好后只需微调甚至不调，不要乱调。
中周外壳除了起屏蔽作用外，还起导线的作用，所以中周外壳必须接地。
磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡，四个线头的接在对应的印制板的焊盘上，即a、b、c、d点，线头的判断由附录可知。
焊接前要仔细辨别b、c引脚，切不可弄反。
双连拨盘由于调谐用的双连拨盘安装时离电路板很近，所以在它的圆周内的高出部分的元件引脚在焊接前先用剪刀剪去，以免安装或调谐时有障碍，影响拨盘调谐的元件有T2和T4的引脚以及接地焊片，双连的三个引出脚，电位器的开关脚和一个引脚。
五、安装制作1．焊接在装配工作中，焊接技术很重要，收音机元件的安装，主要利用锡焊，它不但能固定零件，而且能保证可靠的电流通路，焊接质量的好坏，将直接影响收音机质量。
2. 烙铁的使用：烙铁是焊接的主要工具之一，焊接收音机应选用30W-35W电烙铁。
当接通电源，在温度渐渐上升的过程中，给烙铁头部上锡，使烙铁头上沾附一层光亮的锡，烙铁就可以使用了。
3. 使用要求：烙铁温度和焊接时间要适当焊接时应让烙铁头加热到温度高于焊锡熔点，并掌握正确的焊接时间。
一般不超过3秒钟。
时间过长会使印刷板铜铂中翘起，损坏电路板及电子元器件。
4. 焊接方法：焊接一般采用直径1.2-1.5mm的焊锡丝。
焊接时左手拿焊锡丝，右手拿电烙铁。
在烙铁接触焊点的同时送上焊锡，焊锡的量要适量。
太多易引起搭焊短路，太少元件有不牢固。
焊接时不可将烙铁头在焊点上来回移动或用力下压，要想焊得快焊得好，应加大烙铁和焊点的接触面。
增大传热面积，焊接也快。
另需要注意的是温度过低烙铁与焊接点触的时间太短，热量供应不足，焊点锡面不光滑，结晶粗脆，像豆腐渣一样，那就不牢固，形成虚焊和假焊。
反之焊锡易流散，使焊点锡量不足，也容易不牢，还可能出现烫坏电子元件及印刷电路板。
总之焊锡量要适中，即将焊点零件脚全部浸没，其轮廓又隐约可见。
焊点焊好后，拿开烙铁，焊锡还不会立即凝固，应稍停片刻等焊锡凝固，如未凝固前移动焊接件，焊锡会凝成砂装，造成附着不牢固而引起假焊。
5. 元件安装：安装时请先装低矮或耐热的元件(如电阻)，然后再装大一点的元件(如中周、变压器)，最后装怕热的元件(如三极管)。
(1)电阻的安装：请将电阻的阻值(参照本说明书的“色环电阻色标数”)选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。
(2) 瓷片电容和三极管的脚剪的长度要适中，不要剪的太短，也不要留得太长，它们不要超过中周的高度。
电解电容紧贴线路板立式安装焊接，太高会影响后盖的安装。
(3) 磁棒线圈(系采用进口的自焊线生产的，可以不用刀子刮或砂纸砂线头)的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动上锡，四个线头对应的焊在线路板的铜泊面。
(4) 由于调谐用的双联拨盘安装时离电路板很近，所以在它的圆周内的高出部分在焊接前先用斜口钳剪去，以免安装或调谐时有障碍，影响拨盘调谐的元件有T2和T4的引脚及接地焊片、双连的三个引出脚、电位器的开关脚和一个引脚。
(5) 耳机插座的安装。
先将插座的靠尾部下面一个焊片往下从根部弯曲90度插在电路板上，然后再用剪下来的一个引脚一端插在靠尾部上端的孔内，另一端插在电路板对应的J孔内，焊接时速度要快一点以免烫坏插座的塑料部分。
(6) 发光管的安装弯曲成型，直接插在电路板上焊接，最后请将跨线J1连接。
(7) 喇叭安放挪位后再用电烙铁将周围的三个塑料桩子靠近喇叭边缘烫下去后把喇叭压紧以免喇叭松动。
6. 印制板六、心得体会通过这次高频课程设计，对收音机的焊接，让我锻炼了自己的动手能力以及寻找问题的能力，提高了自己的焊接技术，将书本上的东西应用到了实践中去，收获了很多东西。
在焊接之前仔细把实验原理以及实验原理图进行了阅读，然后开始焊接，当收音机焊接好之后，收不到台，通过与舍友讨论以及自己仔细检查，最后解决了问题，收音机可以收到台了。
本次课程设计让我学到了很多东西，感谢老师一周的指导，在以后的学习生活中，我将继续多锻炼自己的动手能力，学以致用。
