全套图纸 HGP电气规格表E版 K
HGP 规格表参数说明
技密AA(工场) HGP(EV-ECD03系统)规格表参数说明第1页共28页阅 读 说 明HGP电梯EV-ECD03微机所用的规格表参数ROM地址的范围为30010－31FFF，其中30010－3050F为定时器设定区，30718－30937为IO变量设定区，30E28－3106B为群控变量设定区；RAM地址为112000—1143B8，其中112000—1124FF为定时器设定区，112708—112927为IO变量设定区，112E18－11305B为群控变量设定区。
1.参数说明中代号说明：“k**”表示其对应数据寄存器的数据是以十进制方式表示，具体数值根据不 同的设定而不同。
“H**”表示其对应数据寄存器的数据是以十六进制方式表示，具体数值根据 不同的设定而不同。
“有功能”是指电梯具有某特定功能时数据寄存器的设定值。
“无功能”是指电梯不设定某特定功能时数据寄存器的设定值。
“------”是指设定数据寄存器参数时不需要考虑电梯是否具有某特定功能。
2.备注说明：“已取消”表示该变量在程序中未使用，该变量在程序中无意义。
“未使用”表示该变量在程序中有使用，但是其功能未体现，属可扩展功能用。
3.计算公式中符号说明：I为曳引比。
D为绳轮直径（mm）。
N为旋转编码器脉冲数。
4.群控部分参数可参考FI-3、FI-4群控说明，图册16500220～222《微机回路图数据表》，相同名称参数定义相同。
5.本规格表说明用于指引HGP电梯B1003701版程序，HGP电梯其它版本程序仅作参考用。
6．GHP修改规格表数据方法，直接修改RAM地址即可。
其中，注意通过查表找到相应功能位的RAM地址，然后在RAM地址的基础上加上7010的地址偏移量，即为真正修改该功能位的规格表地址。
例如：要开通h15sw功能位，通过下表查出其对应的RAM地址为11126C，那么用GHP修改该功能位时，应该输入的地址为11827C。
发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：说 明变量名 地址(ROM) 地址(RAM)有功能无功能内 容spechd(0) 30000 ------ ------ H0 和数计算开始地址，H30000 spechd(1) 30001 ------ ------ H3 和数计算开始地址，H30000 spechd(2) 30002 ------ ------ H0 和数计算开始地址，H30000 spechd(3) 30003 ------ ------ H0 和数计算开始地址，H30000 spechd(4) 30004 ------ ------ H0 和数计算开始地址，H30000 spechd(5) 30005 ------ ------ H0 和数计算开始地址，H30000spechd(6)30006------------ H**和数计算字节数，规格表和数计算长度，在规格表增加或者减少变量时才会发生变化，具体的长度可从程序的romspec.s19文件中$30006中获取。
13张电工电气表格，赶紧收藏！
13张电工电气表格，赶紧收藏！一、10kV高压电流互感器与低压电流互感器的配置表二、电缆附件型号对应电缆规格三、DT铜鼻子技术参数（国标与非标差距很大）四、DTL铜铝鼻子技术参数（国标与非标差距很大）五、10kV铜芯、铝芯电缆载流量查询表六、35kV铜芯、铝芯电缆载流量查询表七、常用低压电缆载流量查询表八、电力变压器高、低压熔丝配置查询表九、（室内布线）铜芯线安全载流量与220V负荷对应情况表九、专变客户变压器对应低压无功补偿装置查询表十、1kV架空绝缘线能带负荷查询表十一、10kV架空绝缘线能带负荷查询表十二、架空线路安全载流量对照表一、10kV高压电流互感器与低压电流互感器的配置表典型设计变比0.66kV（低压）变压器容量典型设计变比10kV（高压）50 kVA / 100/580 kVA / 150/5100 kVA 10/5 200/5125 kVA 10/5 200/5160 kVA 15/5 300/5200 kVA 15/5 400/5250 kVA 20/5 400/5215 kVA 30/5 500/5400 kVA 30/5 750/5500 kVA 40/5 1000/5630 kVA 50/5 1000/5800 kVA 750/5 1500/51000 kVA 75/5 2000/51250 kVA 100/5 2500/51600 kVA 150/5 3000/52000 kVA 150/5 4000/53000 kVA 200/5 /4000 kVA 300/5 /5000 kVA 400/5 /6000 kVA 400/5 /7000 kVA 500/5 /8000 kVA 600/5 /精度等级：0.2S二、电缆附件型号对应电缆规格终端型号规格3.1 25-50mm23.2 70-120mm23.3 150-240mm23.4 300-400mm2NLS 户内冷缩终端WLS 户外冷缩终端JLS 电缆冷缩中间NSY 户内热缩终端WSY 户外热缩终端JSY 电缆热缩中间SY 热缩终端JSY 热缩中间例如：NSY-10/3.1 例如：SY-1/5.1 例如：JLS -10/3.410kV热缩户外终端 1kV热缩五指终端10kV电缆冷缩中间接头三、DT铜鼻子技术参数（国标与非标差距很大）A型（DT）国标铜鼻子技术参数A型螺丝孔板宽板厚管内径管外径穿线深度长度重量规格Φ b S d D L1 L 克 G DT-10 8.5 16 2.3 5.2 9 30 63 22 DT-16 8.5 16 2.5 6.2 10 32 66 27 DT-25 8.5 18 2.8 7.2 11 35 70 32 DT-35 10.5 20.5 3 8.5 12 37 78 41 DT-50 10.5 23 3.5 9.7 14 41 85 62 DT-70 12.5 26 3.8 11.5 16 45 93 82 DT-95 12.5 28 4.5 13.5 18 49 104 115 DT-120 14.5 30 5 15.1 20 51 112 146 DT-150 14.5 34 5.4 16.5 22 54 117 190 DT-185 17 37 5.8 18.5 25 58 125 252 DT-240 17 40 6.5 20.7 27 60 135 320 DT-300 21 46 8 23.2 30 68 155 461 DT-400 21 50 8 26.2 34 74 165 632 DT-500 21 60 8 29.5 38 75 190 985 DT-630 无孔78 10 34.5 45 85 220 1700 B型（DT）非标铜鼻子技术参数B型螺丝孔板宽板厚管内径管外径穿线深度长度重量规格Φ b S d D L1 L 克 GDT-10 8.5 14.5 1.8 5.2 8 28 58 15 DT-16 8.5 14.5 2 6.2 9 30 60 17 DT-25 8.5 16 2.4 7.2 10 30 65 23 DT-35 10.5 18 2.6 8.5 11 32 70 27 DT-50 10.5 20.5 3 9,7 13 35 75 43 DT-70 12.5 23 3.1 11.5 15 40 85 57 DT-95 12.5 26 3.4 13.5 17 41 91 77 DT-120 14.5 28 3.7 15.1 19 44 96 100 DT-150 14.5 30 4 16.5 21 46 100 126 DT-185 17 33 4.2 18.5 24 50 110 173 DT-240 17 35 4.5 20.7 26 55 120 212 DT-300 21 42 5.5 23.2 29 62 138 321 DT-400 21 50 8 26.2 34 74 163 576 DT-500 21 55 8 29.5 38 73 175 890 DT-630 21 60 10 34.5 45 80 205 1350四、DTL铜铝鼻子技术参数（国标与非标差距很大）A型（DTL）国标铜铝鼻子技术阐述A型螺丝孔板宽板厚管内径管外径穿线深度长度规格Φ b S d D L1 L DTL-10 8.5 16 2.5 5.2 10 30 64 DTL-16 8.5 16 3 6.2 11 33 70 DTL-25 8.5 18 3.2 7.2 12 36 75 DTL-35 10.5 20.5 3.5 8.5 14 42 85 DTL-50 10.5 23 4 9.7 16 43 90 DTL-70 12.5 26 4.5 11.5 18 50 102 DTL-95 12.5 28 5 13.5 21 53 112 DTL-120 14.5 30 5.2 15.1 23 55 120 DTL-150 14.5 34 5.8 16.5 25 57 126 DTL-185 17 37 6.5 18.5 27 60 133 DTL-240 17 40 7 20.7 30 62 140 DTL-300 21 46 8.5 23.2 34 66 160 DTL-400 21 50 8.7 26.2 38 72 168 DTL-500 21 55 9 29.5 42 75 185 DTL-630 21 60 10.5 34.5 50 82 215 B型（DTL）非标铜铝鼻子技术阐述B型螺丝孔板宽板厚管内径管外径穿线深度长度规格Φ b S d D L1 L DTL-10 8.5 14.5 2 6.5 10 28 64DTL-16 8.5 14.5 2 6.5 10 28 64 DTL-25 8.5 16 2.2 7.3 11 28 68 DTL-35 10.5 18 2.3 8.5 12 31 74 DTL-50 10.5 20.5 2.6 9.5 14 38 82 DTL-70 12.5 23 3 11.5 16 41 92 DTL-95 12.5 26 3.2 13.8 18 43 98 DTL-120 14.5 28 3.6 15.4 20 46 104 DTL-150 14.5 30 4 16.8 22 47 113 DTL-185 17 33 4 18.8 24 52 120 DTL-240 17 35 4.7 20.5 28 57 130 DTL-300 21 42 5.5 23.5 32 61 148五、10kV铜芯、铝芯电缆载流量查询表六、35kV铜芯、铝芯电缆载流量查询表七、常用低压电缆载流量查询表八、电力变压器高、低压熔丝配置查询表序号变压器容量( kva)高压侧电流(A)高压侧熔丝型号(A)低压侧电流(A)低压侧熔丝型号(A)1 5 0.29 3 7.22 102 10 0.583 14.43 203 20 1.15 3 28.87 304 30 1.735 43.30 505 50 2.89 10 72.17 756 80 4.62 10 115.47 1507 100 5.77 15 144.34 1508 125 7.22 15 180.43 2009 160 9.24 20 230.95 25010 200 11.55 20 288.68 30011 250 14.43 25 360.85 40012 315 18.19 30 454.68 50013 400 23.09 40 577.37 60014 500 28.87 50 721.71 750■高压侧熔丝选择:1容量在100KVA以下者,高压侧按变压器额定电流的2-3倍选择。
电气系统图(字母代表一览表)

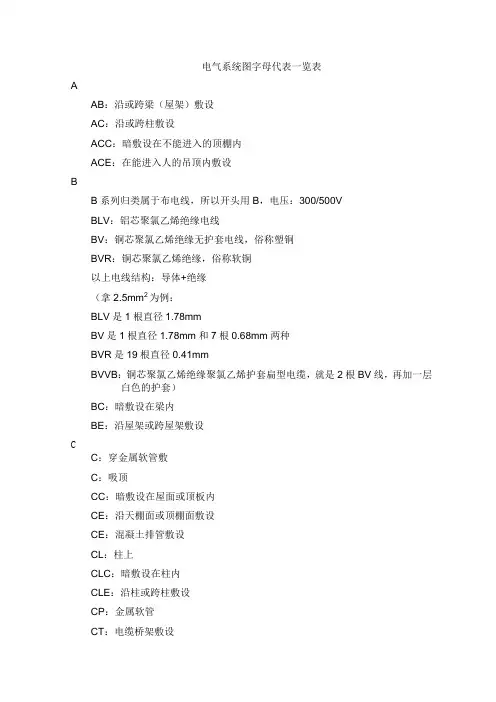

电气系统图字母代表一览表AAB：沿或跨梁（屋架）敷设AC：沿或跨柱敷设ACC：暗敷设在不能进入的顶棚内ACE：在能进入人的吊顶内敷设BB系列归类属于布电线，所以开头用B，电压：300/500VBLV：铝芯聚氯乙烯绝缘电线BV：铜芯聚氯乙烯绝缘无护套电线，俗称塑铜BVR：铜芯聚氯乙烯绝缘，俗称软铜以上电线结构：导体+绝缘（拿2.5mm2为例：BLV是1根直径1.78mmBV是1根直径1.78mm和7根0.68mm两种BVR是19根直径0.41mmBVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，就是2根BV线，再加一层白色的护套）BC：暗敷设在梁内BE：沿屋架或跨屋架敷设CC：穿金属软管敷C：吸顶CC：暗敷设在屋面或顶板内CE：沿天棚面或顶棚面敷设CE：混凝土排管敷设CL：柱上CLC：暗敷设在柱内CLE：沿柱或跨柱敷设CP：金属软管CT：电缆桥架敷设CS：链吊DDB：直接埋设DS：管吊FFC：地板或地面下敷设FPC：穿阻燃半硬聚氯乙烯管敷设FPC：阻燃塑料硬管FPC：穿阻燃半硬聚氯乙烯管敷设ＫKPC：穿聚氯乙烯塑料波纹电线管敷设MM：用钢索敷设MR：金属线槽敷设MT：穿电线管敷设NNHBV：耐火型铜芯聚氯乙烯绝缘电线ＰPC-PVC：塑料硬管PC：穿硬塑料管敷设PR：塑料线槽敷设RR：嵌入RC：镀锌钢管，R就是（软）的意思，要做到软，就是增加导体根数RV：铜芯聚氯乙烯绝缘连接软电线，它比BVR更软，还是2.5是49根0.25mm 铜丝RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV多了一层塑料护套SS：支架SC：穿焊接钢管敷设SCE：吊顶内敷设，要穿金属管SR：沿钢线槽敷设ＴTC：电缆沟敷设TC：电缆沟ＶV就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码WW：墙壁安装WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设另外：我们最常用的“护套线”同轴射频电缆SYWV SYV-75-5 SYWV-75-5 (视频线)超五类非屏蔽双绞线5eUTP 5eFTP（网线）电话线HYA-10（2X0.5）（表示10对0.5mm2的双绞线电缆）电话线HBV HBVVHSM8-63C/3P；DTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）；DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关C65N-16A 2P VE-30mA；YJV 3X4mm2；SC25 HDPE50C65N-16A 2P是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA；YJV 3X4mm2 SC25 HDPE50，YJV：交联聚乙烯电缆，3X4mm2：三根四平方的；SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设C65N-C16/3P C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极VV*5X2.5-SC32/WC/FC指5X2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
电气标准图一览表
新编
16
变配电所二次接线
D203-1～2（2002年合订本）
99D203-1
35/6（10）千伏变配电所二次接线（交流操作部分）
变配电所交流操作二次接线
核工业第二研究设计院
标准图
8
199．10
原图集号99D270（上）（下）
01D203-2*
6～10千伏配电所二次接线（直流操作部分）
交流380V鼠笼电动机常用控制电路图
与普通风机、水泵、工艺泵及阀门等配用的电动机控制原理
核工业第二研究设计院
标准图
8
原图集号90D370（上）、（下）
21
常用电机控制电路图
D303-2～3（2002年合订本）
99D303-2
常用风机控制电路图
工业与民用常用小容量风机直接起动控制电路图
中国建筑设计研究院
序
号
合订本
名称
合订本号
图集号
图集名称
图集主要内容
主编单位
标准类别
规格
(开)
单价
(元)
备注
1
00DX001
建筑电气工程设计常用图形和文字符号
设计用图形和文字符号
中国建筑标准设计研究院（原中国建筑标准设计研究所）全国工程建设标准设计强、弱电专业专家委员会
标准图
16
34.30
含光盘
2
04DX002
工程建设标准强制性条文及应用示例（房屋建筑部分-电气专业）
03D501-3*
利用建筑物金属体做防雷及接地装置安装
建筑物金属体做防雷及接地装置的安装
中元国际工程设计研究院
修编
86SD566
03D501-4*
电气设计水电图纸图例大全，电气、弱电、给排水图例，请收好！
电气设计水电图纸图例大全，电气、弱电、给排水图例，请收
好！
建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。
图例通常设计在【设计总说明】，也有部分图纸图例设计在平面图旁。
建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。
图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏等。
还有图例相对应的安装高度尺寸，比如开关插座的安装高度等，都可以在图例表里找到。
下面就给大家列出最常用的水电图纸图例：
电气图例：
建筑电气图例
建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。
上图中，左边图例，右边为相对应的安装高度。
弱电图例
弱电图例
给排水图例
给排水图例
常用字母符号大全。
电气系统图(字母代表一览表)
电气系统图字母代表一览表AAB：沿或跨梁（屋架）敷设AC：沿或跨柱敷设ACC：暗敷设在不能进入的顶棚内ACE：在能进入人的吊顶内敷设BB系列归类属于布电线，所以开头用B，电压：300/500VBLV：铝芯聚氯乙烯绝缘电线BV：铜芯聚氯乙烯绝缘无护套电线，俗称塑铜BVR：铜芯聚氯乙烯绝缘，俗称软铜以上电线结构：导体+绝缘（拿2.5mm2为例：BLV是1根直径1.78mmBV是1根直径1.78mm和7根0.68mm两种BVR是19根直径0.41mmBVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，就是2根BV线，再加一层白色的护套）BC：暗敷设在梁内BE：沿屋架或跨屋架敷设CC：穿金属软管敷C：吸顶CC：暗敷设在屋面或顶板内CE：沿天棚面或顶棚面敷设CE：混凝土排管敷设CL：柱上CLC：暗敷设在柱内CLE：沿柱或跨柱敷设CP：金属软管CT：电缆桥架敷设CS：链吊DDB：直接埋设DS：管吊FFC：地板或地面下敷设FPC：穿阻燃半硬聚氯乙烯管敷设FPC：阻燃塑料硬管FPC：穿阻燃半硬聚氯乙烯管敷设ＫKPC：穿聚氯乙烯塑料波纹电线管敷设MM：用钢索敷设MR：金属线槽敷设MT：穿电线管敷设NNHBV：耐火型铜芯聚氯乙烯绝缘电线ＰPC-PVC：塑料硬管PC：穿硬塑料管敷设PR：塑料线槽敷设RR：嵌入RC：镀锌钢管，R就是（软）的意思，要做到软，就是增加导体根数RV：铜芯聚氯乙烯绝缘连接软电线，它比BVR更软，还是2.5是49根0.25mm 铜丝RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV多了一层塑料护套SS：支架SC：穿焊接钢管敷设SCE：吊顶内敷设，要穿金属管SR：沿钢线槽敷设ＴTC：电缆沟敷设TC：电缆沟ＶV就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码WW：墙壁安装WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设另外：我们最常用的“护套线”同轴射频电缆SYWV SYV-75-5 SYWV-75-5 (视频线)超五类非屏蔽双绞线5eUTP 5eFTP（网线）电话线HYA-10（2X0.5）（表示10对0.5mm2的双绞线电缆）电话线HBV HBVVHSM8-63C/3P；DTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）；DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关C65N-16A 2P VE-30mA；YJV 3X4mm2；SC25 HDPE50C65N-16A 2P是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA；YJV 3X4mm2 SC25 HDPE50，YJV：交联聚乙烯电缆，3X4mm2：三根四平方的；SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设C65N-C16/3P? C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极VV*5X2.5-SC32/WC/FC指5X2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
(完整word版)电气图纸符号说明
符号表示1）AL-1在电气图中就指【照明配电箱】，编号1。
其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，Lighting Distribution Board；2）AP--表示电力配电箱，Power Distribution Board；3）ALE--应急照明配电箱，Emergency Lighting Distribution Board。
4）后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如：AL-1-4表示一层的第四个照明配电箱。
如果箱内有电表，会画出电表的符号并标上KWH-***-（*）**，KWH是千瓦时，在图中表示电表，后面的字母表示电表型号（如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。
5）AK--电气配电柜6）WL--回路编号WP1--配电箱内第一个插回路电器及安装方式1）PC-PVC指塑料硬管2）SC--焊接钢管3）RC--热镀锌钢管4）ZR--阻燃5）KBG--一种薄壁钢管6）CT--桥架7）DW--智能空气断路器8）ACC--吊顶内敷设9）WC--暗敷设在墙内10）FC--暗敷设在地面内11）CC--暗敷在屋面或顶板内线缆及安装标注1）电气图中 YJV-3×2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×2.5表示3根2.5平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设。
2）电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV耐压等级为0.66/1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设。
