电气图纸设计规范
电气图纸设计规范
电气图纸设计规范一、工程图纸图号1、工程图纸编号说明：—工程图纸序列安排自行决定。
为了统一编排图纸类别特作如下规定：TM——图样目录 Y ——原理图SB——材料清单 D ——端子图Z ——装配图 J ——接线图ZH——组合图 B——部件图L——零件图注：符号牌、标示牌等均归属零件类。
2、总装及零部件分列规定设备总装及部件总装均以其装配图体现；装配图中应标明本设备所应用的原理图、材料清单、接线图、零部件图及相关附件明细。
一级零件：在其所属装配或部件图纸序号后加·*L表示，其中*为此零件顺序号。
一级部件：在其所属装配或部件图纸序号后加·*B表示，其中*表示此部件序号。
二级零件：在其所属部件图纸序号后加·*L表示，其中*为此零件顺序号。
二级部件：在其所属部件图纸序号后加·*B表示，其中*表示此部件序号。
注：工程中的非标或不划入公司产品类的线路板，按其所属装配的部件处理，其原理图、材料清单按部件图序号分列，材料清单序号列入上一级材料清单中，查询、生产以其材料清单为准。
二、工程绘图规定1.绘图使用标准图库内的图框及元器件图形符号，对于标准图库中未包含的元器件图形符号要与技术总工和标准总工商量确定并纳入标准图库后方可使用。
标准图库路径为D:\标准图库。
2.中文字体使用SONGTI（宋体），数字与字母使用ROMAN（罗马）。
3.原理图使用A3图纸绘制。
其余图纸如接线图、装配图等可根据情况选择图幅，尽量使用A3图纸。
4.标题栏内字体规定：工程名称—4mm、图纸名称--3.5mm、图号—4mm、页码—3mm；材料清单、设备总清单、图样目录内名称等中文使用3mm，型号等数字和字母使用3mm。
5.图纸中项目代号规定：完整的项目代号由高层代号、位置代号、种类代号和端子代号四个代号段依次标注组成。
其中高层代号前缀符号为=；位置代号前缀符号为+；种类代号前缀符号为—；端子代号前缀符号为：。
常用电气图纸制图规范
▸
▸
电气工程图用来阐述电气工程的构成和功能，描述电气装置的工作原 理，提供安装和维护使用信息。 一项电气工程图装订成册，通常包含以下内容： 1 、图纸总目录 2 、技术说明 3 、电气设备平面布置图（供电组合，拼 柜） 4 、电气系统图 5 、电气原理图 A 、电气控制柜（箱）外形尺寸图 B 、电气原理图 C 、电气元件布板图 D 、接线端子排图 E 、设备接线图（或接线电缆表） F 、电气元件清单（单台明细表） 6 、电气设备使用说明书
▸
11
▸
10. 设备元件和材料表 是把某一电气工程所需要的主要设备、元件、材料和有关的数据列成 表格，包括其名称、符号、型号、规格、数量等。这种表格主要用于 说明图 联系起来阅读。
设 备 元 件 表
序 号 1 2 3 4 5 6 符 号 M KM FU 2 FU 1 K S1~ S2 名 称
▸
14
▸
▸
▸
5. 多样性 在某一个电气系统或电气装置中，各种元件、设备、装置之间，从不 同角度、不同侧面去考察，存在不同的关系，构成下面 4 种物理流： ◦ 能量流——电能的流向和传递 ◦ 信息流——信号的流向、传递和反馈 ◦ 逻辑流——表征相互间逻辑关系 ◦ 功能流——表征相互间功能关系 物理流有的是实有或有形的，如能量流、信息流等；有的则是概念化 或抽象的，如逻辑流、功能流等。 在电气设计中，往往根据需要出发，以不同的物理流用合适的形式描 述电气功能。
3
1. 目录与前言 ▸ 目录：便于检索图纸，由序号、图纸名称、编号、张数等构成。 ▸ 前言：包括设计说明、图例、设备材料明细表、工程经费概算等。 2. 电气平面图 ▸ 电气平面图表示电气工程中电气设备、装置和线路的平面布置，一般 在建筑平面图中绘制出来。 ▸ 根据用途不同，电气平面图可分为供电线路平面图、变电所平面图、 动力平面图、照明平面图、弱电系统平面图、防雷与接地平面图等。
电气图纸设计规范(经典)

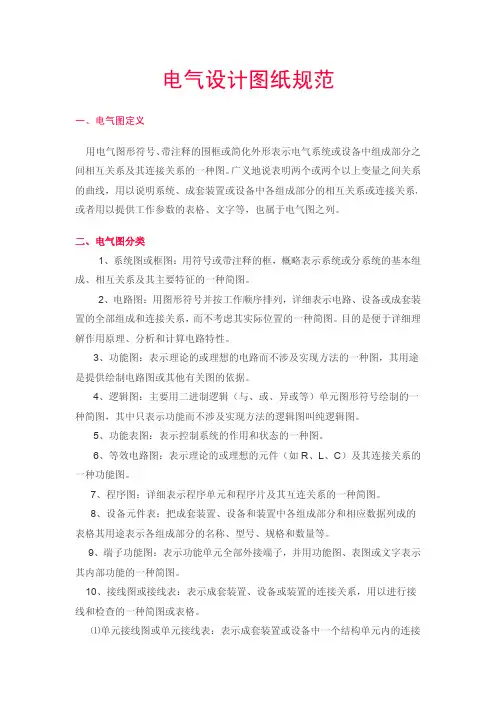

电气设计图纸规范一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
电气设计图纸出图规范
电气设计图纸出图规范(V1[1].0)电气设计图纸出图规范编号版本号 1.0 拟制杨钟青杨华审核批准1．目的规范电气设计图纸的出图。
为硬件设计人员提供电原理图、电路板（含元器件明细表）、电路板印制板、接线图等图纸的设计出图准则，为工艺人员审核印制电路板、电路板、整机等的可制造性提供工艺审核准则，为检验人员检验印制电路板、电路板、整机等提供读图方便，为生产人员读图的正确理解提供方便。
2．范围本规范规定了设计人员设计电原理图、电路板印制板、电路板（含元器件明细表）、接线图等出图时应该遵循的要求，适用于煤科总院常州自动化研究院监控所的所有硬件设计之图纸。
3．定义3．1．电原理图（Circuit Principle Scheme）亦称“电路图”，能正确反映电路电气联系实际情况的图。
由电路元器件的图形符号、文字、字母、连接线段、接线连接点等绘制。
3．2．印制电路板（PCB, Printed Circuit Board）亦称“电路板印制板”，在绝缘基材上，按预定设计形成印制元件或印制线路或两者结合的导电图形的印制板。
3．3．电路板（Circuit Board）在印制电路板（PCB）上安装焊接上元器件的成品、半成品。
3．4．电路板图（Diagram of Circuit Board）本规范中电路板图专指用于元器件安装的布置图。
3．5．元件面（Component Side）安装有主要器件（IC等主要器件）和大多数元器件的印制电路板一面，其特征表现为器件复杂，对印制电路板组装工艺流程有较大影响。
通常以顶面（Top）定义，出图中称A面。
3．6．焊接面（Solder Side）与印制电路板的元件面相对应的另一面，其特征表现为元器件较为简单。
通常以底面（Bottom）定义，出图中称B面。
第 1 页共32页电气设计图纸出图规范4．设计出图规范4．1．电原理图设计出图规范4．1．1．电原理图用图纸格式电原理图用图纸格式应符合我所规定的图纸格式，详见附录一。
电工电气制图规则
电气制图规则一、使用工具使用 AUTOCAD2006，保存格式为 2004 DWG格式。
涉及到的字符标注采用标准工程字体。
主动力平行母线的间距 15，其他平行导线的间距 10，垂直导线的间距 10。
主电路中各图形符号的间距 20，原理图部分各图形符号的间距是 30。
二、制图规范1、图号编号原则YJ—计划号—工位号—图纸类型—该类型顺序号（ 2 位）—改动序号（ 1 位）10：OP 10YL ：原理图20：OP20JX ：接线图30：OP30SL ：图例说明40：OP40PL ：元器件位置图50：OP50MX ：明细表60：OP6070：OP7080：OP8090：OP90100：OP100110： OP110说明：1、计划号为市场部下发的计划号。
2、单台设备工位号省略。
3、类型顺序号为当前类型图纸的顺序号，每种图纸单独编号，编号从01 开始。
4、改动序号为该图纸改动后的顺序号，原始图纸省略，改动序号使用字母，第一次改动为 A，第二次改动为 B，依次类推。
2、图纸页号的编号原则1.图纸明细，图例，线颜色、结构框图从 1-9 。
2.主电路原理图编号从 10-19 。
2.交流控制原理图编号从 20-29 。
3.直流控制原理图编号从 30-49 。
4.PLC 输入原理图编号从50-69 。
5.PLC 输出原理图编号从70-89 。
6.AD/DA、光幕、伺服驱动等接线图编号从90-99。
7.元器件位置图和接线图编号从 100-109。
8.如遇特殊情况某区域范围超限时，将该区域图纸编号 +200。
每套图纸必须有一个图纸列表，它描述了一个有几张图纸，各图纸的名称。
3、元器件的符号和命名方法执行 GB4728《图用图形符号》和 GB7159《电气技术中的文字符号制定通则》的国家标准。
常用元器件命名方法电磁铁—— YA电磁阀—— KV端子板—— XT插头—— XP插座—— XS控制用变压器—— TC电力变压器—— TM断路器—— QF接触器—— KM继电器—— KA熔断器—— FU按钮—— SB控制开关，选择开关——SA液位传感器—— SL压力传感器—— SP位置传感器—— SQ温度传感器—— ST照明灯—— EL指示灯—— HL发热元件—— EH电动机—— M详细符号及说明见附录。
最新电器制图规范标准
最新电器制图规范标准最新电器制图规范标准是为了确保电器设计图纸的准确性、统一性和可读性，提高设计效率和产品质量，同时满足国际和国内相关标准的要求。
以下是一些关键点，用于指导电器制图的规范：1. 图纸格式和尺寸：应符合ISO或国家标准规定的图纸尺寸，如A0、A1、A2等，并使用合适的图纸边框。
2. 比例：图纸上的比例应根据电器部件的大小和复杂性来选择，常用的比例包括1:1、1:5、1:10等。
3. 图线：应使用不同粗细的线条来区分不同的图元，如轮廓线、中心线、尺寸线等。
4. 图层管理：图纸应使用图层来管理不同的设计元素，以便于修改和打印。
5. 文字标注：所有文字应清晰可读，字体大小和样式应统一，避免使用手写或难以辨认的字体。
6. 尺寸标注：尺寸应准确无误，标注应包括尺寸线、尺寸界线、尺寸数字等，且应符合相关标准。
7. 符号和标记：电器图纸中使用的符号和标记应遵循国际电工委员会（IEC）或国家标准的规定。
8. 电气元件表示：电气元件的图形符号应符合IEC标准，且在图纸上的位置应与实际安装位置一致。
9. 接线图和布线图：接线图应清晰显示电气元件之间的连接关系，布线图则应详细展示电缆和导线的走向。
10. 材料和部件清单：图纸应附有详细的材料和部件清单，包括型号、规格、数量等信息。
11. 设计变更：任何设计变更都应在图纸上明确标注，并有相应的版本控制。
12. 审核和批准：所有图纸在发布前都应经过严格的审核和批准流程，以确保图纸的准确性和合规性。
13. 电子文件管理：电子图纸应使用统一的文件格式进行存储和管理，如DWG、DXF等，并确保数据的安全性和完整性。
14. 环保和安全：在设计过程中应考虑环保和安全因素，确保电器产品符合环保标准和安全规范。
15. 国际兼容性：对于出口产品，电器图纸应考虑目标市场的规范和标准，确保产品的国际兼容性。
通过遵循这些规范，可以确保电器制图的质量和效率，同时降低生产过程中的错误和返工，提高产品的市场竞争力。
电气设计规范
电气设计规范一、图纸电气图纸应尽量齐备, 绘制的图纸应能满足安装、调试用。
（1）目前必备图纸:（2）电气原理图（3）地基图（4）电气箱, 分线盒等（5）电气元件布置图（6）电气标牌及小铭牌（7）电气互连图（8）电气元件明细表（1）如有必要, 应加图纸:（2）接线图（3）设备布线总图或设备电气元件位置图（4）流程图2. 电气图纸的符号应按国家标准绘制, 不能随意杜撰；3. 图纸发放时, 质检科、安装电工应给全套图纸, 生产科给外协件图纸及钢管明细, 供应科给电气元件明细表及电气铭牌；4、图纸下发必须签名：除设计者外, 还应至少有一名审核者。
审核者应认真审核图纸, 并承担至少30%以上的责任。
二、主要电气元件的选用标准1、在主线路中不再选用熔断器作短路保护的元件。
在控制电路中可以选择RT18X—32的熔断器作短路保护；2、自动空气开关的选择: 其额定电流应使与被控制的电气设备的额定电流相等。
但对负载启动的电机, 可适当放大一个等级；3、交流接触器主触头的额定电流, 应与被控制的电气设备的额定电流相等, 但对于22KW以上的电机及频繁启动的电机, 可适当放大一个等级；热继电器的整定范围, 通常在电机的额定电流的0.95—1.1倍之间。
建议统一用电机额定电流的1.1倍。
个人建议1.2的整定倍数。
三、选择主要电气元件的型号分类1、电气元件的选用应遵循质优价廉的原则。
首先必须保证质量, 尽量选用国家名牌大厂的元件。
2、自动空气开关可选型号：DW15.DZ10、DZ20、S250S、DZX4, 淘汰型号：S060、DZ53、交流接触器: B系列、CJ20、淘汰型号: CJ104、中间继电器: K系列、淘汰型号: JZ75、热继电器；T系列、淘汰型号: JR166、电缆线: 至电机的选用YZ、YC系列；控制电缆的选用RVV；屏蔽线选用RVVP接近开关选用型号: QEM—F—NK25、QEM—G—K25、QZM—F—NK10QZM—G—K10光电开关选择型号: EA—F—NK—YEA—G—K—Y上述产品所列型号, 设计人员应优先选用（特殊情况例外）。
电气图纸制图规范(图文)
（1）尺寸注法的基本规则 ①、图样中的尺寸数字，如没有明确说明，一律
以mm为单位。 ②、图样中所标注的尺寸，为该图样所示机件的
最后完工尺寸。
（2）尺寸注法 ①、线性尺寸（长、宽、厚度）的尺寸数字一
般注写在尺寸线的上方，也可注写在尺寸线的中断 处。
②、角度数字一律写成水平方向，注写在尺寸线
的中断处，也可采用引出注写的方式。 ③、在没有足够的位置画箭头或注写数字时也可
辅助文字符号 名称
DC
直流
E
接地
F
快速
FB
反馈
FW
正，向前
IN
输入
INC
增
L
左
MAN
手动
N
中性线
辅助文字符号 OFF ON OUT PE SET RUN ST SET STE
名称 断开 接通 输出 保护接地 复位 运转 启动 置位 步进
3、补充原则
（1）可采用国际标准中规定的电气技术文字符号。
① 所设计对象的规模和复杂程度。
② 由简图种类所确定的资料的详细程度。
③ 尽量选用较小幅面。
④ 便于图纸的装订和管理。
⑤ 复印和缩微的要求。
⑥ 计算机辅助设计的要求。
3、标题栏：用以确定图样名称、图号、张次、更 改和有关人员签名等内容的栏目，相当于图样的
“铭牌”。
标题栏的位置一般在图纸的右下方或下
使其向上弯曲，扣板被弹簧拉回，常闭触头断开。
5、时间继电器
线圈通电
衔铁吸合（向下）
作
触头动作
连杆动
时间继电器是电路中控制动作时间的设备。它利用 电磁原理来实现触头的延时接通和断开。
通电延时：当线圈通电时触头延时动作，线圈断电 时使触头瞬时复位。
电气图纸设计规范
电气图纸设计规范电气图纸设计是电气工程领域中非常重要的一环，而符合规范的电气图纸设计则是保证电气工程实施安全、稳定、高效的重要保证。
在电气图纸设计工作中，必须遵循一定的设计规范，以保证设计的质量和实用性。
一、图纸符号电气图纸中的符号是表示电器元件、设备、线路等的特殊标志，因此采用统一的符号是必要的。
符号设计应简洁明了，能够表达相关的信息。
在欧美地区，符号大多采用IEC标准，而在中国则多采用GB标准或其它国际标准。
符号绘制应规范、美观、准确。
二、图纸尺寸电气图纸设计需根据不同的工作需要和排版方式，选择合适的图纸尺寸。
在选择图纸尺寸时，需考虑尺寸的方便和实用性，保证图纸在使用过程中不会出现模糊和文字不清晰的情况。
三、图纸比例电气图纸设计中，图纸比例是一个非常重要的因素。
图纸比例应符合国家标准或行业规范，一般采用1:1、1:2或1:5的比例。
图纸比例的选择需根据具体情况而定，保证图纸在使用中不会出现信息不清晰、尺寸偏差等问题。
四、图纸排版电气图纸的排版也是设计中非常重要的一环。
电气图纸应根据工作内容和排版要求，合理地进行排列和布局。
图纸中的文字、符号、线条等应清晰明了，方便查看和理解。
排版时应注意文字、符号的大小、间距和对齐问题，保证排版美观大方。
五、文件编号在电气图纸设计中，文件编号也是一项非常重要的工作。
文件编号应根据规范的要求，在图纸文件上进行统一的编号，以便进行管理和查找。
文件编号应包括序号、名称、版本号等信息，便于文件的更新和维护。
六、图纸标注电气图纸设计中，图纸标注也是设计中非常关键的一项内容。
图纸标注需根据具体情况进行，包括元件名称、连接方式、电气参数、工作标准、设备型号和品牌等信息。
标注应规范、清晰，并且应符合国家标准或行业规范的要求。
综上所述，电气图纸设计规范是电气工程设计的关键之一。
在电气图纸设计中，需符合一定的规范，以保证安全性、可靠性和实用性。
通过规范的电气图纸设计，不仅可以提高工作效率和质量，还能有效地减少工作风险和误差，实现电气工程的顺利实施和运行。
电气图纸设计规范2
九、图线、字体及其他：1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。
2、字体：如上图3、箭头和指引线开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。
指引线：指示注释的对象，应为细实线。
指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。
4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。
如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。
5、比例：图面上图形尺寸与实物尺寸的比值。
通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。
6、尺寸注法尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。
⑴、尺寸注法的基本规则①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。
②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。
③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。
④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
⑵、尺寸注法①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。
②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。
③、在没有足够的位置画箭头或注写数字时也可移出标注。
④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。
正方形符号用□。
7、安装标高有绝对标高和相对标高之分。
绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。
相对标高：选定某一参考面或参考点为零点而确定的高度尺寸。
电气CAD绘中的绘标准和规范要求
电气CAD绘中的绘标准和规范要求在电气工程中，CAD（计算机辅助设计）软件是一个必不可少的工具，用于绘制电气系统的图纸和设计。
为了确保绘图符合行业标准和规范要求，以下是电气CAD绘制中的标准和规范要求。
一、图纸布局和标准尺寸1. 外框标准：每个电气CAD绘图都应该有一个外框，用于界定图纸的边界和保护关键信息。
外框应包含标题栏、图纸编号、绘图日期、图纸比例、单位和作者等信息。
2. 图纸尺寸：常用的电气CAD绘图纸尺寸有A0、A1、A2、A3和A4，根据具体需求选择合适的尺寸。
3. 图例统一：图例是用于解释图中各种符号和组件的图形表示。
确保图例清晰、准确，并遵循行业标准。
二、符号和线条规范1. 细节符号：细节符号用于表示电气系统中的特定部件和元素。
这包括开关、插座、灯具、电机等。
确保使用正确的符号，并按照标准规定的形状、颜色和尺寸进行绘制。
2. 连线线条：连接电气元素的线条应符合规范要求。
通常使用实线表示电源线、虚线表示控制线和点线表示地线。
确保线条清晰可辨，避免交叉和混乱。
3. 文本说明：图中的文字用于标识符号和提供额外的解释信息。
确保文字清晰可读、字体统一，并避免拥挤和重叠。
三、绘制要求和规范1. 编号系统：为了方便管理和查找，为每个绘图文件和项目分配唯一的编号。
使用一致的编号系统，以确保跟踪和组织图纸。
2. 图层管理：合理使用图层，将不同类型的绘图元素分别放在不同的图层上。
这样可以方便修改、编辑和隐藏不需要显示的图形。
3. 适当使用辅助工具：CAD软件提供了许多辅助工具和功能，如吸附点、网格、对齐和缩放。
合理利用这些工具可以提高绘图的精确度和效率。
4. 标注清晰：对于绘图中的重要元素和尺寸，应进行适当的标注和注释。
确保标注的准确性和清晰可读性。
四、命名和文件管理1. 命名规范：为了方便管理和查找，对绘图文件和相关文档采用规范的命名方式。
可以使用项目名称、文件类型、版本号等信息进行命名。
2. 文件夹结构：建立清晰的文件夹结构，将相关的绘图文件和文档组织在一起。
电气设计技术规范
电气设计规范
一、电气图设计规范
1)电气原理图中所用元器件应按统一常用国标符号标注，并注明型号、
规格、量程等；使用统一符号标注线径；图纸大小按A4纸打印,使用标
准图框，文字字体仿宋GB2312、高度3.5、宽度比例0.7，元件和线间
隔为10或10的整数倍。
触点遵循左开右闭，上闭下开原则（见标准CAD
制图模板，绘图时不得进行缩放，移动图框时注意公司徽标）
2)接线图元件号使用I加阿拉伯顺序数字组成，并注明型号、规格、量
程等；使用统一符号标注线径；图纸大小按A3纸打印，使用标准图框，
统一常用符号，文字字体仿宋GB2312、高度3、宽度比例0.7，线间隔
为7.2。
触点遵循左开右闭，上开下闭原则（见标准CAD制图模板，绘
图时不得进行缩放，移动图框时注意公司徽标）
3)元件清单按统一格式书写。
（见项目材料明细表-格式）
应分3种类型
动力电缆三芯以上电缆带屏蔽的应两端接地
单芯的电缆带屏蔽应一端接地
控制电缆原则上带屏蔽的应一端接地
仪表电缆模拟信号单端接地,一般在控制柜侧进行接地,中间的转接箱或盒
屏蔽要连续
电磁流量计的信号应在流量计侧接地.
数字信号应两端接地
4)。
电气图纸设计规范
电气图纸设计规范在电气工程领域，电气图纸是传递设计意图、指导施工和维护的重要文件。
一份规范、清晰、准确的电气图纸对于确保电气系统的安全、可靠运行至关重要。
下面我们就来详细探讨一下电气图纸设计的规范。
一、图纸幅面与格式1、图纸幅面电气图纸应根据所表达的内容和复杂程度，选择合适的幅面。
常用的幅面有 A0、A1、A2、A3 和 A4 等。
一般来说，大型系统或复杂项目宜采用较大幅面的图纸，而小型系统或简单电路可使用较小幅面。
2、格式要求图纸的边框、标题栏等应符合国家标准。
标题栏应包含项目名称、图纸名称、设计单位、设计人员、审核人员、日期等必要信息。
二、图形符号与文字符号1、图形符号图形符号应采用国家标准规定的符号，以确保通用性和一致性。
这些符号应清晰、准确地表示电气设备、元件和线路等。
对于一些特殊的或非标准的符号，应在图纸中加以说明。
2、文字符号文字符号用于标注电气设备、元件的名称、型号、规格等信息。
同样，应遵循国家标准，使用规范的文字符号，避免使用随意自创的符号。
三、布局与排列1、总体布局电气图纸应按照功能分区进行布局，如电源部分、控制部分、输出部分等。
各部分之间应保持清晰的界限，便于阅读和理解。
2、元件排列元件在图纸上的排列应整齐、有序，遵循一定的规律。
例如，同类元件应尽量排列在一起，并且它们的连接线路应尽量简洁、直接，避免交叉和迂回。
四、线路表示1、导线类型应明确标注导线的类型，如铜线、铝线等，以及导线的截面积、绝缘等级等参数。
2、线路连接线路的连接应采用标准的连接符号，如点、线等。
连接点应清晰、明确，不得模糊不清。
3、线路走向线路的走向应尽量用直线表示，必要时可使用弯曲的线条，但应保持走向清晰可辨。
五、标注与注释1、设备标注对电气设备应进行详细的标注，包括设备的编号、名称、型号、规格、容量等信息。
2、坐标标注对于一些大型的、复杂的电气系统，应采用坐标标注的方式，明确各元件的位置。
3、注释说明对于一些特殊的设计要求、施工注意事项等，应在图纸中以注释的形式加以说明。
常用电气图纸制图规范
常用电气图纸制图规范1. 引言常用电气图纸是指在电气工程中常见的各种图纸，包括电线路图、平面布置图、接线图等。
这些图纸在设计、施工和维护电气系统时起着重要的作用。
为了确保图纸的准确性和可读性，制定一套规范的制图准则是非常重要的。
本文将介绍常用电气图纸的制图规范，包括图纸格式、符号规范、尺寸要求等方面。
2. 图纸格式2.1 页面设置•页面尺寸：常用的图纸尺寸有A0、A1、A2、A3和A4，根据图纸的复杂程度和需要展示的内容来选择合适的页面尺寸。
•边距：页边距应保留足够的空间用于标题、注释和图纸边界。
•图框：图框应包含图纸的标题、编码、图纸版本、日期等信息。
2.2 标题和编号•标题应简明扼要地描述图纸的内容。
•编号应根据工程项目和图纸的级别进行编制，例如：P-001表示电力系统图纸，WL-001表示照明系统图纸等。
2.3 比例尺•图纸中应标注比例尺，确保绘图的准确性和可读性。
3. 符号规范电气图纸中使用的符号是标示电气元件、设备和系统的重要方式。
符号的一致性和准确性对于图纸的理解和解释至关重要。
以下是符号规范的一些基本原则：•符号应简洁明了，易于理解和辨认。
•符号应按照国际、国家或行业的标准进行绘制，以确保与其他图纸的兼容性。
•符号应放置在合适的位置，以便清楚地描述元件、设备的位置和功能。
在电气图纸中，常用的符号包括断路器、开关、插座、电动机等。
符号的具体绘制方式可以参考相关的标准和规范。
4. 尺寸要求图纸的尺寸要求是为了保证图纸的可读性和一致性。
4.1 线的粗细和类型•线的粗细应在合适范围内，以保证线条的清晰度和可读性。
•建议使用不同的线型来表示不同的电气元件和系统，例如实线表示电源线，虚线表示控制线等。
4.2 字体和文字大小•图纸上的文字应清晰可读，建议使用常用的字体和合适的字号。
•文字的标注应与图纸的比例一致，且应放置在合适的位置。
4.3 元件和设备的尺寸•元件和设备的尺寸应符合实际工程要求，以确保后续的设计和安装工作。
常用电气图纸制图规范
层次分明
电气系统图应按照层次进行组织， 主电路和控制电路应分开，主电 路应放在图的上方或左侧，控制
电路应放在图的下方或右侧。
标注清晰
电气系统图上的标注应清晰、准 确，标注的字体大小应适中，标 注的位置应合适，标注的内容应 包括元件的名称、型号、规格、
参数等。
系统图元件表示方法
元件符号
电气系统图中的元件应使用规定 的图形符号表示，符号的形状和 线条粗细应符合国家标准。
元件连线
连线清晰简洁
元件之间的连线应清晰、简洁，避免 交叉和不必要的分支。
标注完整
连线的起始和终止点应有明确的标注 ，包括元件的标识和端口号等。
03 电气电路绘制规范
电路图分类
原理图
接线图
功能图
表示电路的工作原理， 用于分析和理解电路的
工作过程。
表示电路的实际连接方 式，用于指导实际接线。
表示电路的功能模块及 其相互关系，用于系统
电气元件之间的连线应使用规定的线型和线 宽表示，连线应准确、清晰，易于理解。
连线路径
连线路径应按照实际连接情况表示，路径应 准确、简洁，避免交叉和不必要的连线。
06 电气图纸注释规范
注释内容
简洁明了
注释内容应准确、简洁地描述电气元件或电路的功能、连接关系 等，避免冗余和歧义。
统一术语
使用统一的电气工程术语，确保图纸的可读性和专业性。
元件接线端子表示
电气系统图中的元件接线端子应 按照规定表示，如使用字母和数 字进行标注，标注的位置应准确、 明显。
元件连接方式表示
电气系统图中的元件连接方式应 按照规定表示，如使用实线和虚 线表示电源和信号的流向，使用 箭头表示可变电阻、电位器等元 件的方向性。
常用电气图纸制图规范
常用电气图纸制图规范一、图纸格式电气图纸应采用A4幅面，竖向构图，设计区域外框线用细实线绘制，标题栏位于长边方向左侧，可根据实际情况调整。
图纸分原理图、接线图、大样图等，分别采用不同的图纸格式。
二、图纸内容1.电气原理图应清晰明了，易于理解，能够反映电路的工作原理和控制流程。
2.接线图应详细标明接线端子、导线型号、线号等信息，以便生产和施工。
3.大样图应提供具体设备的安装位置、尺寸等信息，为生产和施工提供指导。
三、符号标准电气图纸中的符号应符合国家相关标准，包括文字符号和图形符号。
符号应清晰、准确，符合通用习惯。
对于特定行业的特殊符号，应注明符号含义，并确保在相关行业内的通用性。
四、图纸标注电气图纸中的标注应准确、完整、清晰，包括文字说明、尺寸标注、参数标注等。
标注应采用标准的单位和格式，如电流采用A、电压采用V等。
对于关键的标注，应特别注意其准确性和清晰度。
五、图纸审查电气图纸在输出前应进行严格的审查，包括内容审查、格式审查、符号审查、标注审查等。
审查人员应具备一定的电气知识和经验，以确保图纸的质量和正确性。
对于存在问题的图纸，应进行修改和完善。
六、图层管理在制作电气图纸时，应采用图层管理的方式对图纸进行分层编辑。
图层应按功能、区域等划分，便于编辑和管理。
对于重要的图层，应进行特别标注和管理。
七、图纸版本管理电气图纸应进行版本管理，以确保图纸的准确性和一致性。
每次修改都应在图纸上注明修改内容、修改原因和修改日期等信息。
在打印输出时，应选择正确的版本，确保输出的图纸符合实际需求。
同时，应对不同版本的图纸进行归档保存，以便日后查阅和追溯。
八、打印输出电气图纸打印输出时，应选择合适的打印机和纸张，确保打印质量和效果。
打印时应注意颜色、线宽等细节问题，确保图纸清晰易读。
打印后应对图纸进行校对和审核，确保无误后才能交付使用。
同时，应注意节约纸张和墨水等资源，避免浪费。
