原理图设计规范(1)
电路原理图设计规范
xxxx交通技术有限公司——原理图设计规范目录一、概述...........................................错误!未定义书签。
二、原理图设计.....................................错误!未定义书签。
1、器件选型：..................................错误!未定义书签。
（1）、功能适合性：.........................错误!未定义书签。
（2）、开发延续性：.........................错误!未定义书签。
（3）、焊接可靠性：.........................错误!未定义书签。
（4）、布线方便性：.........................错误!未定义书签。
（5）、器件通用性：.........................错误!未定义书签。
（6）、采购便捷性：.........................错误!未定义书签。
（7）、性价比的考虑.........................错误!未定义书签。
2、原理图封装设计：............................错误!未定义书签。
（1）、管脚指定：...........................错误!未定义书签。
（2）、管脚命名：...........................错误!未定义书签。
（3）、封装设计：...........................错误!未定义书签。
（4）、PCB封装：............................错误!未定义书签。
（5）、器件属性：...........................错误!未定义书签。
3、原理设计：.................................错误!未定义书签。
原理图设计规范
原理图设计规范修订历史目录第1章硬件原理图设计规范··············································错误!未定义书签。
1.1 目的············································································错误!未定义书签。
1.2 基本原则······································································错误!未定义书签。
原理图设计规范V1.0
原理图设计规范文档修改情况版本状态修订内容实施日期编制审核1.0起草2011-4-151 概述本文档的目的在于说明当使用ORCAD完成原理图设计，使用Candence公司的Allegro完成PCB布线设计时，在使用ORCAD设计原理图时的流程和一些注意事项，为一个工作组的设计人员提供设计规范，方便设计人员之间进行交流和相互检查，便于Allegro的网表导入。
2 设计流程原理图的设计流程分为：器件选择，原理封装设计，原理图设计，原理图检查，PCB封装指定，输出网表，原理图整理，提交设计。
2.1 器件选择依据几个原则选定器件：功能适合原则：既保证冗余性，又不会造成大的浪费，例如电源芯片和FPGA芯片。
软件开发的方便性：对于同一功能的器件，应该考虑技术支持和驱动程序设计。
通用性原则：可替换种类越多越好，避免停产等。
布线的方便性：例如封装的选择决定着器件面积和管脚的间距。
生产的方便性：BGA封装的器件避免选择管脚的间距特别小的封装器件（例如S3C6410的BGA封装FBGA424，管脚间距为0.5mm），目前国内的生产工艺以及焊接水平与国外还有一定的差距。
目前国内的BGA 加工对于管脚间距为0.8mm的BGA封装器件的加工工艺已经很成熟。
可方便采购原则：向采购部门要求提供购货渠道，价格和订货周期。
接插件选择：尽量选择接口可靠和方便安装的接口。
2.2 原理封装设计封装设计时，最好把管脚归类放置，电源放在顶部，地放置在底部，输入放在左边，输出放置在右边。
管脚类型应该指定，对于双向脚最好指定为PASSIVE.设计原理封装的工程师应该设计相应的PCB封装。
原理封装应该保持器件尺寸的合理性，便于原理图设计。
对于低有效的管脚命名应该使用\ 例如 R\S\T\表现为RST1。
对于总线管脚，直接命名为 PCI_AD0,PCI_AD1,….对于重名管脚，加1，2，3，…;例如 VCC1，VCC2。
不使用隐藏管脚功能。
2.3 原理图设计2.3.1 原理图分页设计原则：在确定方案后，首先划分功能模块，相同模块尽量放置在同一页，页大小一般采用C型页面大小。
原理图规范
原理图规范原理图是电子设计中的重要部分，它是用来表示电路连接和元件布局的图形化工具。
准确、规范的原理图可以帮助设计者更好地理解电路结构和功能，促使设计者更高效、便捷地进行电路设计和电路分析。
为了保证原理图的准确性和规范性，设计者需要遵循一些原理图规范，下面将介绍一些常见的原理图规范：1. 原理图分块：原理图应该按照功能块来分块，每个块应该包含一个完整的电路功能，各个块之间应该用统一的信号线标识符来连接。
2. 元件符号：使用标准的元件符号，不同功能的元件应使用不同的符号，如电阻、电容、晶体管等。
符号应该具有清晰、简洁的特点，以方便设计者快速识别和理解。
3. 元件标记：每个元件应该有唯一的标记，用于在原理图中进行引用和连接，比如使用R1、C1等进行标记。
4. 信号线标识符：使用统一的信号线标识符来连接各个功能块，如电源Vcc、地GND等。
信号线应该具有清晰、直观的特点，以方便设计者快速识别和理解。
5. 信号方向：原理图上的信号线应该标明信号的传输方向，如从输入到输出。
这有助于设计者理解电路结构和信号流动路径。
6. 线条样式：采用不同的线条样式来表示信号类型，如连续线表示电源线，虚线表示控制信号线等。
这有助于设计者快速识别各个信号的类型和功能。
7. 数字标识：在原理图中使用数字标识各个功能块的序号，以方便设计者进行交叉引用和分析。
8. 交叉线处理：当原理图中出现交叉线时，应该采用不同的线条样式或符号来表示交叉线的连接关系。
9. 标题和注释：在原理图中添加标题和注释，用于解释电路的功能和特点，以供设计者了解和参考。
10. 印刷布局：原理图的排版应该合理，元件、标记、线条应该清晰可见，避免交叉和重叠。
同时，应该采用适当的字体大小和线条粗细，以方便设计者清晰地看到每个元素的细节。
总之，准确、规范的原理图是电子设计的重要组成部分，它能够帮助设计者更好地理解电路结构和功能，促使设计者更高效、便捷地进行电路设计和电路分析。
原理图设计规范
原理图设计原理图设计规范•-原理图架构•原理图总体分为以下几个部分，原理图名称、目录、总体框图、电源部分、时钟部分、模块部分、端口部分、结构框图；•原理图第一页为原理图名称（包含原理图名称、版本号、设计者、检视者、日期等）；•原理图第二页为目录（包含原理图设计部分、页数）；•原理图第三页为总体功能框图（包括主要器件名称、总线类型、端口类型）；•原理图最后一页为结构框图（包含端口丝印、大概位置、端口器件编码）；•原理图建议倒数第二页为结构件图（包含地孔、测试点、散热器、屏蔽罩、MARK点、ICT孔等）原理图设计规范•电源部分在设计时，首先要增加1页或者2页的电源树和上电时序图进行说明；•时钟部分在设计时，首先要增加1页或者2页的时钟设计框图，标注器件选型、时钟频率、使用对象等；•JTAG总线设计时，首先要增加1页或者2页对JTAG总线的链路进行画图说明，并标注器件、电平；•IIC总线设计时， 首先要增加1页或者2页对IIC总线的链路进行画图说明，并标注器件IIC地址；原理图设计规范•-原理图网络命名•原理图网络命名时，字母必须为大写字母，不可以使用字母“0”；可以使用下划线和左斜线“/”；禁止使用小写字母、短横线、*等；•电源网络命名建议：10V以上命名举例，12V、36V等，数字在字母V前；10V以下电源命名举例，V33或者3V3、V18或者1V8、V09或者0V9；模拟电源命名举例，V33_AVDD_FPGA或者3V3_AVDD_FPGA；可以增加后缀说明电源使用对象；•时钟网络命名规则：时钟网络命名以CLK开头，后接频率，可以增加使用对象说明，举例CLK_50M_CPU；•总线网络命名规则：总线类型开头，后接使用对象或者总线方向，举例：SGMII_CPU_PHY、JTAG_TDI_CPU、PCIE_CPU_FPGA、IIC_SCL_EEPROM等；原理图设计规范•使能网络命名中包含EN，中断网络命名包含INT；•低有效信号命名规则，以“/”开头，例如/RST_CPU、/INT_PHY、/SPI_CS等；•指示灯信号命名规则：以LED开头，增加功能说明，举例LED_CPU_RUN、LED_CPU_ALARM、LED_FPGA_DEBUG、LED_V33等；•差分信号命名规则，以P N表示差分信号的+ -信号，举例PCIE_CPU_FPGA_0_P、 PCIE_CPU_FPGA_0_N，经过电阻、电容前或者后的信号，建议增加R C说明，举例PCIE_CPU_FPGA_0_C_P、PCIE_CPU_FPGA_0_C_N 。
原理图设计规范
原理图设计规范用图形符号、文字符号、项目代号等表示电路各个电气元件之间的关系和工作原理的图称为电气原理图。
电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则。
它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。
1．电气原理图的绘制原则如下：1）原理图必须采用公司统一的原理图库2）原理图上的各种标注应清晰，不允许文字重叠。
3) 相同功能的电路，如无特殊要求应采用相同的电路和器件。
4）凡有模块电路、通用电路，能满足设计要求者，无特殊原因一律采用模块电路。
5）控制电路和外围电路应分开绘制。
控制电路是由各种逻辑电路，接口电路，驱动电路，继电器触点组成的，实现所要求的控制功能；外围电路包括信号、保护电路，执行部件、应用点划线围住，并加以必要的文字说明。
6）简图中元件符号的布置，只考虑便于看出他们所表示的元件功能关系，而不考虑实际位置。
在此布局中，将表示对象划分为若干功能组，按照因果关系从左到右或从上到下布置；每个功能组的元件应集中布置在一起，并尽可能按工作顺序排列。
7）图中自左而右或自上而下表示操作顺序，并尽可能减少线条和避免线条交叉。
8）如果信息流或能量流从右到左或从上到下，以及流向对看图都不明显时，应在连接线上画开口箭头。
开口箭头不应与其他符号相邻近。
9）在闭环电路中，前向通路上的信息流方向应该是从左到右或从上到下。
反馈通路的方向则相反。
10）图的输入输出信号最好画在图纸边框附近。
11）图中有直接电联系的交叉导线的连接点（即导线交叉处）要用黑圆点表示。
无直接电联系的交叉导线，交叉处不能画黑圆点。
12）电源必须标清负荷范围。
13）由多块PCB板组成的固定搭配产品各版的原理图应绘制在同一张原理图上，每块板需用点划线围框。
14）元器件编号时按标准顺序编号。
2．图线、字体及其他2.1 图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线2.2 字体：仿宋_GB23122.3箭头和指引线开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。
原理图设计规范
原理图设计规范原理图设计规范是指在进行原理图设计时，需要遵守的一系列规范和要求。
原理图是电子产品设计的基础，它直接影响着产品的性能和可靠性。
因此，设计师在进行原理图设计时需要遵守一定的规范，以确保设计的准确性和稳定性。
首先，原理图设计需要清晰明了。
设计师应该将电路图分成模块，每个模块内部应该简洁明了，不应该出现交叉线和过多的连接线。
同时，应该避免线路交叉过多的情况。
如果有必要，可以通过引线进行引出，以提高可读性。
其次，原理图设计需要符合电子设计的常规要求。
比如，每个电路模块应该有明确的供电引脚和地引脚，以确保正常工作。
电路模块之间的连接应该清晰，并标明连接的方式，如电源线、信号线或地线等。
另外，需要注意电路板布局的合理性和稳定性，避免产生干扰或者短路。
第三，原理图设计需要保持一致性。
设计师应该使用统一的符号和标记，以便于他人理解和修改。
在设计原理图时，应该遵循一套统一的规范和标准，如使用国际标准符号。
同时，应该标明每个元器件的型号、规格和参数，以便后续的选型和测试。
第四，原理图设计需要考虑到可靠性和稳定性。
设计师应该避免使用过长的连接线和过多的弯曲，以免造成信号衰减或者信号串扰。
另外，应该合理选择电阻、电容和电感等元器件的数值和型号，以满足设计要求并提高工作效率。
最后，原理图设计需要考虑到可维护性和可扩展性。
设计师应该留出足够的空间，以方便维修和修改。
在设计过程中，应该考虑到后续可能的扩展需求，为未来的升级和改进提供方便。
总之，原理图设计规范是保证电子产品设计质量的基础。
设计师应该严格按照规范进行设计，保证原理图的准确性、稳定性和可靠性，以提高产品的性能和可靠性。
同时，在实际设计中，设计师也可以根据具体需求进行适当的调整和优化，以更好地满足用户的需求。
原理图设计规范1
原理图设计规范一、标准图框图幅页面和字体：推荐采用A4或A3页面，如果空间不够，先考虑分页，然后才考虑使用A2页面，并有标准格式的图框，如下图。
其中每一图幅可根据方向分为Landscape（纵向）及Portrait（横向）。
在选用图纸时，每页图纸的命名应能准确清晰的该页图纸电路的完整功能。
整个设计图纸中，首页应为整机的系统应用框图及原理图的目录，第二页为版本历史，在图纸上注明，每个版本的修改记录，第三页为产品功率消耗，其后才开始为原理图，功能相近或关联的图纸最好放置在一起。
二、电路布局原理图的作用是表示电路连接关系，因此需要注意电路结构的易读性。
一般可将电路按照功能划分成几个部分，并按照信号流程将各部分合理布局，一页放置不下，可以分成几页，不同页之间的网络连接页与页之间的网络必须采用页间连接符进行连接，并表明其信号流向，不可以只放置网络标号，网络标号及页间连接符名称应能够标示清楚该电路网络的功能含义（举例：比如DDR接口的地址线A11，可以采用DDR_A11或DDRA11)，而不能随便采用几个无任何含义字符来表示（如A、ABC等）连线时，需注意避免线条的不必要交叉，以免难于辨识整份原理图需布局均衡. 避免有些地方很挤,而有些地方又很松。
接插件(如电源/喇叭插座, AUX IN, RCA OUTPUT, KB/CD SERVO 接口等)尽量分布在图纸的四周, 示意出实际接口外形及每一接脚的功能.分立元件放置，尽量按需要靠近的管脚进行放置，如果因原理图空间原因，无法靠近，需加文字说明。
大电流，高电压，高速，敏感元件都应该加文字说明，并说明线宽要求，间隔要求等相关要求。
电源和地符号，不推荐用纯符号性质的电源/地符号，推荐采用可以明确看出网络属性的电源和地符号。
如下图：电源符号采用如下的标示方法：地采用如下的标示方法：三、元件标注1．元件标注最基本信息，即显示在图上的信息应该包括元器件位号和元器件值。
其中元器件位号一般根据元器件种类以不同的英文字符表示，一般以英文首位字母表示：电阻R电容 C电感L变压器T二极管 D三极管Q集成电路U接插件J按键K晶振YMOS M其他X根据实现功能不同，在字母前加一位固定字母，根据公司现有的产品分为如下几种：1、POWER （电源）P2、TUNER（TUNER 及相关电路）T3、VIDEO（视频及相关电路）V4、AUDIO（（音频及相关电路） A5、MEMORY（包括内存及FLASH，EEPROM）M6. PCMCIA/PCI/Smartcard C7、System（主CPU及相关电路）S8、LNB L9, 其他(接口和小模块）N 如在电源部分的一个电阻，表示为PRXXX电源部分的一个电容，表示为PCXXX而元器件值应该包含元件值和必要的额定值。
ORCAD原理图规范
原理图设计规范：1、原理图上所有的文字方向应该统一，文字的上方应该朝向原理图的上方（正放文字）或左方（侧放文字）。
原理图上的各种标注应清晰，不允许文字重叠。
2、仅和芯片相关的上拉或下拉电阻等器件，建议放置在芯片附近3、差分信号规定使用“+/-”符号，“+/-”可以在网络名的中间或末尾。
4、芯片的型号和管脚标注，精密电阻、大功率电阻、极性电容、高耐压电容、共模电感、变压器、晶振，保险丝等有特殊要求的器件参数要显示出来，LED应标示型号或颜色。
5、所有的时钟网络要有网络标号，以CLK 字符结尾，以便于SI分析、PCB布线和检查；非时钟信号禁止以CLK等时钟信号命名后缀结尾。
时钟信号命名应体现出时钟频率信息。
6、采用串联端接的信号（包括时钟），串阻在原理图上应就近放置于驱动器的输出端。
串阻和驱动器之间不放置网络标号，串阻后的网络进行命名（时钟信号必须命名并满足时钟信号的命名规范）。
7、所有单板内部电源网络的命名都必须采用“VCC”开头，单板接口电源的定义和系统定义保持统一。
经过滤波的电源必须命名，命名也必须以“VCC”开头。
8、使用Alias连接的网络，必须使用网络标号的方式进行连接，不能使用连线(wire)进行连接。
9、所有出页网络应放置出页符offpage/offpg，出页符的方向应和信号流向一致。
原理图必须进行交叉标注。
除总线等字符太多无法调整的网络之外，交叉标注的字符不应重叠。
offpage/offpg符号的调用，应根据信号流向采用正确的符号，不应将符号进行翻转、镜像后使用。
10、CPU等的控制信号应使用上/下拉电阻保证上电时的状态确定。
要考虑器件输出或驱动器输出的驱动能力，等效负载不能超过器件的驱动能力的80%。
11、不带内部上下拉和总线保持功能的CMOS/BiCMOS器件，未用输入端严禁悬空，必须通过电阻进行上拉或下拉处理。
12、信号线上的上拉或下拉电阻能够满足可靠预置电平要求。
13、对于CMOS器件，如无特殊要求单个管脚的上拉或下拉可以取10k，多个管脚或其他具体情况可以参见下面的条目和以及进行计算确定。
原理图设计规范
原理图设计规范原理图标准：原理图设计基本要求：清晰，准确，规范，易读。
具体要求如下：1. 原理图文件的命名规则，原理图文件的文件名遵循以下原则：（项目名称）_（版本号）（_）（本图完成日期）。
如：工控_V1.0_141017。
2. 各功能块布局要合理，整份原理图需布局均衡。
避免有些地方很挤，而有些地方又很松，同PCB 设计同等道理。
3. 尽量将各功能部分模块化(如功放，RADIO，E.VOL，SUB-WOOFER 等)，以便于同类机型资源共享，各功能模块界线需清晰。
4. 元件库中应将元件的所有管脚标识出来，不得有遗漏或者超出，如果元件有未用的空脚，用NC表示并且显示在元件上，所有的电源和地均应显示在元件上。
保证原理图中的元件与PCB封装的引脚编号、数量完全一致。
5. 接插口(如电源/喇叭插座， AUX IN， RCA OUTPUT， KB/CD SERVO 接口等)尽量分布在图纸的四周围，示意出实际接口外形及每一管脚的功能。
6. 可调元件(如电位器)，切换开关等对应的功能需标识清楚。
7. 每一部件(如TUNER，IC 等)电源的去耦电阻/电容需置于对应脚的就近处。
8. 滤波器件(如高/低频滤波电容，电感)需置于作用部位的就近处。
9. 在PCB板上摆放位置有特殊要求的元件、布线有特殊要求的网络和比较重要的控制或信号线，需加标注，标明流向及功能。
10. CPU 为整机的控制中心，接口线最多。
故CPU周边需留多一些空间进行布线及相关标注，而不至于显得过分拥挤。
11. CPU 的设置二极管(如AREA1/AREA2， CLOCK1/CLOCK2 ,BOOT1/BOOT2等)需于旁边做一表格进行对应设置的说明。
12. 用于标识的文字类型需统一，文字高度可分为几种(重要器件如接插座，IC， TUNER 等可用大些的字，其它可统一用小些的)。
14. 元件标号按照以下标准统一标注：l 电容，排容的位号统一为：C；l 电阻位号统一为：R，排阻位号为RP；l 磁珠，电感位号统一为：L；l 连接器位号统一为：CN ；l ESD防静电器件和一些芯片位号统一为：U；l 压敏电阻位号统一为：VR；l 二极管，LED灯位号统一为：D；l 三极管位号统一为：Q；l MIC位号统一为：M；l EMI Filter的位号统一为：E；l 按键在原理图中位号统一为：Key；l 晶振的位号统一为：Y；l SAW Filter 的位号统一为：F；15. 元件参数/数值务求准确标识。
电路原理图设计规范
xxxx 交通技术有限公司——原理图设计规范目录.............. 错误!未定义书签 .............. 错误!未定义书签.............. 错误!未定义书签.............. 错误!未定义书签.............. 错误!未定义书签.............. 错误!未定义书签1）、管脚指定：2）、管脚命名：3）、封装设计：4）、PCB 封装：5）、器件属性：.错误!未定义书签.错误!未定义书签.错误!未定义书签 .错误!未定义书签 .错误!未定义书签一、概述 ........................错. 误 !未定义书签 二、原理图设计 .................... 错. 误 !未定义书签1、器件选型： .................. 错误!未定义书签7）、性价比的考虑.............. 错误!未定义书签 2、原理图封装设计：................ 错误!未定义书签 3、原理设计： ..................错误!未定义书签 1）、功能模块的划分： ...........错误!未定义书签 1）、功能适合性： 2）、开发延续性： 3）、焊接可靠性： 4）、布线方便性： 5）、器件通用性： 6）、采购便捷性：2）、信息标注：3）、符号的使用：4）、命名规则：5）、设计规则：.错误!未定义书签。
...错误!未定义书签 .错误!未定义书签。
.错误!未定义书签。
1、字符要求： .................... 错误 !未定义书签。
（ 1）、元器件标识： ............. 错误 !未定义书签。
（ 2）、网络名称： ............... 错误 !未定义书签。
2、器件属性： .................... 错误 !未定义书签。
3、页面信息： .................... 错误 !未定义书签。
原理图PCB板设计制作规范标准
原理图PCB板设计制作规范标准1.原理图设计规范标准(1)命名规范：元件、管脚、信号和电源名称要规范命名，方便理解和维护。
可以采用英文缩写、音译或中文拼音等。
(2)元件库的选择：选择适合自己设计的元件库，要求库的内容完整，符合组织结构，元件属性准确。
(3)连线规范：连线要整齐划一，不交叉，避免拐弯和折线。
信号线要分类，分层布线，并遵循最短路径原则，尽量减小信号传输时延。
(4)参考识别：添加参考识别，包括PCB板图名、版次、日期等，方便识别和追溯。
(5)技术文件：原理图要包括技术文件，如元件清单、电源电压要求、信号电平要求等，方便后期调试和维护。
2.PCB板设计规范标准(1)PCB尺寸：根据产品的空间限制和规划，确定PCB板的尺寸，尽量利用空间，减小板面积。
(2)元件布局：根据电路功能和元件特性，合理布局元件，避免干扰和信号串扰。
功率大的元件和高频元件要分开布局，并留出足够的散热空间。
(3)关键信号处理：对于关键信号，如时钟信号、高速信号等，要特别处理。
如增加阻抗控制、差分布线、屏蔽等。
(4)电源和地线：电源和地线要分层布局，减小干扰。
同时要考虑电源电流的分布和供电稳定性，合理设计电源网络。
(5)线宽和间距：根据电流和信号传输要求，选择适当的线宽和间距。
高速信号要考虑传输线的阻抗匹配。
(6)引脚和焊盘：确定元件的引脚和焊盘布局，要考虑元件安装和焊接时的易用性和可靠性。
(1)层数和堆叠：根据电路复杂度和性能要求，确定PCB板的层数和堆叠方式。
(2)板材选择：根据电路功率、频率等要求，选择适合的板材，如FR4、高TG板等。
(3)焊接工艺：确定焊接工艺和焊接方式，如SMT、DIP等。
要考虑焊点的可靠性和焊接质量。
(4)表面处理：根据焊接方式和要求，选择适当的表面处理方式，如HASL、ENIG等，保证焊点的可靠性。
(5)丝印和标识：在PCB板上添加丝印和标识，包括元件位置、极性标识、工艺信息等，方便组装和维护。
原理图制图规范
原理图制图规范（摘自中兴电路设计规范）(软件版本：应该是Cadence)1、原理图上所有的文字方向应该统一，文字的上方应该朝向原理图的上方（正放文字)或左方（侧放文字）下图分别为符合规范和不符合规范的例子。
2、原理图上的各种标注应清晰，不允许文字重叠不允许文字重叠。
3、去耦电容的放置去耦电容分为两种：局部去耦和全局去耦。
局部去耦目的很明确的布置在芯片附近，为芯片和附近的信号提供信号回流路径和电源去耦。
全局电容布置于板上各处。
将去耦电容和器件在原理图上靠近放置，可以有针对性、有计划地添加局部去耦，在布局时应该注意将相应位号的电容摆放在需要去耦的芯片附近。
全局去耦电容主要分布在单板上没有去耦电容的部分，以及换层过孔的附近，提供信号回流通路。
4、差分线命名差分线推荐使用+/-（p/n）结尾，便于在辨认网络，在布线时添加合适的约束以及信号完整性分析。
无特殊情况推荐将+/-符号放在信号名最后。
Altium Designer中推荐使用p/n结尾。
5、时钟信号的命名为了方便信号完整性分析和布线约束制定，并保证不引起歧义，时钟信号必须以规定的CLK后缀结束。
其他信号，例如时钟使能信号等，一律禁止以该信号命名后缀结束。
时钟信号命名还应体现出时钟频率。
根据绘图者的习惯，可以体现出时钟的流向、用途、来源等信息。
例如：FPGA1_8K_CLK，FPGA2_33M_CLK，OIB0_52CHIP_TCLK 都是符合规范的命名。
串联端接时钟网络的命名参见串联端接网络的绘制和命名6、串联端接网络的绘制和命名对于源端端接网络，正确的画法应该是将串阻直接画在驱动器件的输出端，串阻和驱动器件之间的网络可以不进行命名，串阻之后的网络进行命名。
如下图所示为一个正确的范例。
如果将串阻放在接收端，或者在串阻之前的信号进行命名，串阻之后的信号不进行命名，都会使得布线的分析和检查困难，甚至会造成串阻被放置在接收端而未被查出的结果，导致信号完整性较差。
电路原理图设计规范
北京康吉森交通技术有限公司——原理图设计规范目录一、概述 (3)二、原理图设计 (3)1、器件选型： (3)（1）、功能适合性： (3)（2）、开发延续性： (3)（3）、焊接可靠性： (3)（4）、布线方便性： (3)（5）、器件通用性： (3)（6）、采购便捷性： (3)（7）、性价比的考虑 (3)2、原理图封装设计： (3)（1）、管脚指定： (3)（2）、管脚命名： (4)（3）、封装设计： (4)（4）、PCB封装： (4)（5）、器件属性： (4)3、原理设计： (4)（1）、功能模块的划分： (4)（2）、信息标注： (4)（3）、符号的使用： (4)（4）、命名规则： (5)（5）、设计规则： (5)4、PCB封装指定： (7)三、原理图整理 (7)1、字符要求： (7)（1）、元器件标识： (7)（2）、网络名称： (7)2、器件属性： (8)3、页面信息： (8)4、网格要求 (8)四、原理图检查 (8)1、原理检查： (8)2、BOM检查： (8)一、概述设计一份规范的原理图对设计好PCB具有指导性意义，是做好一款产品的基础；对于铁路行业，产品的稳定可靠及安全性是我们研发人员的宗旨；本文档的目的在于规范硬件开发人员进行原理图设计时的一些注意事项和设计原则。
二、原理图设计原理图的设计流程分为器件选择，原理封装设计，原理设计，PCB封装指定，原理图整理，原理图检查。
1、器件选型：在进行器件选型时，应依据以下原则选定器件：（1）、功能适合性：既保证冗余性，又不会造成大的浪费。
例如电源芯片（峰值的30%余量）和FPGA/CPLD芯片等（考虑芯片资源，器件功率，电容耐压值）。
（2）、开发延续性：对于同一功能的器件，采用原有设计的升级芯片。
选型芯片，考虑技术支持和驱动程序设计。
（3）、焊接可靠性：器件封装不能影响焊接、调试和维修，接插件的选择要保证接口可靠、安装方便。
（4）、布线方便性：封装的选择决定着器件的布局和布线方式。
电路原理图设计规范
电路原理图设计规范1. 使用统一的符号和符号约定：在设计电路原理图时，应使用国际通用的电路符号，同时遵循统一的符号约定，确保图纸的易读性和标准化。
2. 保持简洁明了：电路原理图应尽量简洁，避免过多的冗余信息和装饰。
每个电路元件应以最简单的形式呈现，不要使用过多的修饰线条或图形。
3. 垂直放置电路元件：电路元件应尽量垂直放置，以便在纸上更好地呈现。
避免元件之间的交叉和重叠，使图纸更易读和理解。
4. 垂直和水平线路对齐：尽量保持电路元件之间的连线垂直或水平对齐，以提高图纸的整体美观度。
避免过多的斜线和交叉线。
5. 使用适当的引线：对于引线过长的电路元件，应采用适当的方式引出，避免元件之间的交叉和混乱。
引线应尽量垂直或水平延伸。
6. 使用合适的字体和字号：在电路原理图中使用文字时，选择合适的字体和字号，确保文字清晰可读。
文字应与电路元件相对应，标注清楚，并尽量使用工程常用的缩写词和专业术语。
7. 分区和分块布局：对于复杂的电路原理图，可以采用分区和分块的方式布局，将相关的电路元件放在一起，并用适当的网格或边框划分。
这有助于提高电路原理图的整体清晰度和可读性。
8. 使用颜色和填充：可以使用不同的颜色和填充效果来区分不同类型的元件或功能块，提高图纸的可读性和美观度。
但要注意不要过分使用颜色和填充，以免造成混乱。
9. 添加必要的说明和注解：在电路原理图中，可以添加必要的说明和注解，解释电路的特殊功能或注意事项。
这有助于更好地理解和使用电路原理图。
10. 定期检查和更新：电路原理图设计完成后，应定期检查和更新。
随着电路的改进和优化，可能需要对原理图进行修改和更新，确保其与实际电路的一致性。
原理图设计规范
一、原理图的构成原理图分为“封面、方框图、注解信息、图纸、电源管理及时序、版本升级记录”六个部分，所有的原理图都必须包括这六个部分。
1、封面原理图的封面重点描述各张图纸的功能，对功能的描述要完整、简明扼要。
此外，封面应包括如下内容：1.1 版权声明标准信息，必须在每页Title block都有；”PROPERTY NOTE: this document contains Information confidential and property to Topstar and shall not be reproduced or transferred to other documents or disclosed to others or used for any purpose other than that for which it was obtained without the expressed written consent of Topstar”1.2 产品名称；1.3 原理图对应的PCB版本号，如“Ver：A”;1.4 Design或Official release的时间;1.5 功能模块内容及其对应的图纸页码表格;1.6 设计、检查和批核人员的签名和签署日期;2、方框图方框图是用来简述设计的基本原理，同时描述各张图纸的功能，对功能的描述要简明扼要，任外重点描述各个功能模块之间的关系，包括如下内容：2.1 简单的功能模块示意图；2.2 用连接线和文字说明来描述模块之间的主要连接关系；2.3 各个功能块所在的图纸页码；2.4 各个功能模块工作电源。
2.5 电源部分方框图反映各个电源之间的生成关系。
3、注解信息注解信息着重罗列了电源类型和地址信息，包括如下内容：3.1 所有电源列表；3.2 ACPI电源状态；3.3 SMBUS设备和地址分布；3.4 PCI设备和设备号、设备的IDSEL#、中断、仲裁等相关信息列表；3.5 唤醒事件列表；3.6 其他的读图补充信息。
硬件原理图设计规范
硬件原理图设计规范
硬件原理图设计规范如下：
1. 在设计原理图时，不要包含任何标题。
标题应该在其他文档或文件中提供，并通过引用相应文档来说明相关内容。
2. 文中不能有标题相同的文字。
每个文本块应该有独特的内容，以避免混淆和歧义。
如果必须使用相同的文字来描述某一特定功能或模块，请使用上下文进行区分，或者添加适当的注释来说明。
3. 在原理图中使用清晰、简洁的符号和图标来表示各个元件和连接。
避免使用过多的图形和颜色，以免影响可读性。
确保每个符号和图标都能清晰辨认，并且与其对应的元件一致。
4. 连接线应该直线、简洁，并尽量避免交叉和拐弯。
使用合适的线型和线宽来区分不同类型的信号和电源线。
5. 为了提高可读性，应该使用足够大的字体来标注各个元件和连接。
字体应该清晰易读，并与背景有足够的对比度。
6. 标注应该简明扼要，避免使用模糊和不准确的词汇。
使用统一的术语和标准缩写来描述各个元件和连接。
7. 使用辅助线和网格来保持元件和连接的对齐和整齐。
确保各个元件和连接之间的距离合适，并符合设计要求。
8. 添加适当的注释和说明，以解释设计中的关键点和细节。
这些注释应该清晰、简明，并与其所解释的内容直接相关。
9. 设计原理图时应尽量遵循相关的行业标准和规范。
参考已有的设计实例和文档，确保设计的合理性和可靠性。
10. 审查和校对设计原理图，以确保其中没有任何错误和疏漏。
请尽量邀请其他工程师或专家进行审查，并对其提出的建议和意见进行积极的反馈和改进。
原理图绘制规范
原理图绘制要求1. 层次性设计原理图为了更直观的了解整个系统的概况，当电路较复杂的情况下，我们采用层次性原理图设计方法，当电路较简单时则不需要。
原则上保证电路连接正确的前提下让原理图更加简单、直观、易懂。
层次设计原理图的方法通常有两种：自顶向下和自底向上。
具体实现方法可参考技术文档。
需要注意的标示规范如下：①方块图（Sheet Symbol）的标注：【Designator】用于标示模块的一个标号，可用Part1、Part2等来进行标示。
【Filename】用于标示文件的内容，可以用模块的功能进行标示如：ADC、MCU、Power等进行标注。
上述两个标注应在原理图中直观的显示出来，放置于贴近模块的明显位置。
②连接端口（Sheet Entry）的标注：【Name】用于标注引脚名称如：SDA、SCL、P1[0..8]。
【I/O Type】用于设置端口方向如：Input（输入）、Output（输出）、Bidirectional（双向），需要根据引脚功能进行选择，不可随意选择。
【Stytle】用于设置端口的形状，一般输入端口选择尖头向内，输出选择向外，双向这两端都为尖头。
③在满足电路连接正确的前提下，应尽量使模块摆放规整，电路简洁明了，模块应有相应的标注提示功能，最好可以添加相应注释（简要说明电路功能，绘制PCB需要注意事项等。
也可在子模块电路中进行注释）。
注释添加方式：菜单栏-> Place -> Text Frame。
提示：在连接电路图时，应将栅格设置为10 ，禁止设置为1 ，以防连接失败而难于发现。
当所有电路连接正确后，为方便调整字符位置可将栅格设置为 1 ，调整完毕重新设置为10。
///绘制原理图设置栅格为10、不设置1，以防连接失效，而观察不到，在确定电路连接完毕之后，可用小的栅格来调整字符。
///原理图中未连接引脚进行画叉号“×”在原理图编译时检查未连接引脚。
///数据线尽量采用总线连接，减少连线数量，便于观察。

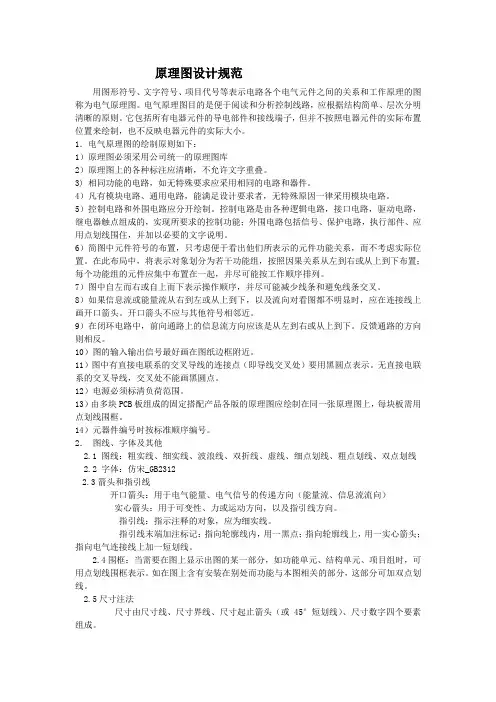

电路原理图设计规范
电路原理图设计规范一.原理图格式标准:原理图设计格式基本要求 : 清晰,准确,规范,易读.具体要求如下:1.1 各功能块布局要合理,整份原理图需布局均衡.避免有些地方很挤,而有些地方又很松,同 PCB 设计同等道理 .1.2 尽量将各功能部分模块化(如步进电机驱动、直流电机驱动，PG电机驱动，开关电源等), 以便于同类机型资源共享 , 各功能模块界线需清晰 .1.3 接插口(如电源输入，输出负载接口，采样接口等)尽量分布在图纸的四周围 , 示意出实际接口外形及每一接脚的功能 .1.4 可调元件(如电位器 ), 切换开关等对应的功能需标识清楚。
1.5 每一部件(如 TUNER,IC 等)电源的去耦电阻 / 电容需置于对应脚的就近处 .1.6 滤波器件(如高 / 低频滤波电容 , 电感)需置于作用部位的就近处 .1.7 重要的控制或信号线需标明流向及用文字标明功能 .1.8 CPU 为整机的控制中心,接口线最多 . 故 CPU 周边需留多一些空间进行布线及相关标注 , 而不致于显得过分拥挤 .1.9 CPU 的设置二极管需于旁边做一表格进行对应设置的说明 .1.10 重要器件(如接插座 ,IC, TUNER 等)外框用粗体线(统一 0.5mm).1.11 用于标识的文字类型需统一, 文字高度可分为几种(重要器件如接插座、IC、TUNER 等可用大写的字 , 其它可统一用小写的).1.12 元件标号按功能块进行标识 .1.13 元件参数 / 数值务求准确标识 . 特别留意功率电阻一定需标明功率值 ,高耐压的滤波电容需标明耐压值 .1.14 每张原理图都需有公司的标准图框 , 并标明对应图纸的功能 , 文件名 ,制图人名/ 确认人名 , 日期 , 版本号 .1.15 设计初始阶段工程师完成原理图设计并自我审查合格后 , 需提交给项目主管进行再审核 , 直到合格后才能开始进行 PCB 设计 .二.原理图设计标准参考:2.原理图设计前的方案确认的基本原则：2.1 详细理解设计需求，从需求中整理出电路功能模块和性能指标要求。
