绘制电气原理图基的本要求

绘制电气原理图基的本要求
绘制电气原理图的基本 要求
目 录
• 电气原理图的基本概念 • 电气原理图的绘制规范 • 电气原理图的绘制步骤 • 电气原理图绘制的注意事项 • 实例分析
电气原理图的基本概
01

定义与作用
定义
电气原理图是一种用于描述电气设备或系统工作原理的图形表示,通过图形符 号和文字标注来展示电路的工作流程和元件之间的连接关系。
选择合适的符号表示元件
根据国际标准或行业规范,选择适当的符号来表示电路中的各个元件。
正确表示元件之间的连接
使用标准的线条和标注方式,正确表示元件之间的连接关系,确保电路图清晰易 懂。
检查和修正电路图的错误和遗漏
检查元件的正确性
01
核对电路图中所有元件的型号、规格和参数,确保与实际需求
相符。
检查连接的正确性
连接与标注
清晰标注
对每个连接点和线路进行明确的 标注,包括线号、电压等级和电
流值等。
连接关系准确
确保连接关系的正确性,避免出 现错误或遗漏的连接线。
标注简洁明了
尽量使用简短的标注,避免冗长 和复杂的标注。
电气原理图的绘制步
03

确定电路图的主题和功能
明确电路图的用途
在开始绘制电气原理图之前,需要明 确电路图的主题和功能,以便确定所 需元件和连接方式。
02
检查电路图中所有连接线的连接方式、走向和标注,确保连接
正确无误。
修正错误和遗漏
03
在检查过程中发现错误或遗漏时,及时进行修正,以确保电气
原理图的准确性和完整性。
电气原理图绘制的注
04
意事项
保证电路图的正确性和完整性
确保电气原理图中的所有元件和 连接都正确表示,没有遗漏或错

电气原理图绘制的原则

电气原理图绘制的原则

电气原理图绘制的原则
(1)原理图在布局上按功能分开画出,即按主电路、控制电路、照明电路及信号电路分开绘制,且按因果关系从左到右或从上到下布置,并尽可能按工作顺序排列。

通常主电路用粗实线表示,画在左边(或上方);控制电路用细实线表示,画在右边(或下部)。

(2)电路图用平行线按照动作顺序绘制,减少交叉。

(3)各电器元件不画实际的外形图,采用国家规定的统一标准来画,文字符号也采用国家标准。

(4)属于同一电器的线圈和触点,都要采用同一文字符号表示。

对同类型的电器,在同一电路中的表示可在文字符号后加阿拉伯数字符号来区分。

(5)同一电器元件的各部件根据需要可不画在一起,但文字符号要相同。

(6)电路图中的所有电气元件的可动部分通常表示在电器非激励或不工作的状态和位置。

如继电器、接触器、制动器等的线圈处在非激励状态;机械控制的行程开关和按钮在其未受机械压合的状态。

(7)无论是主电路还是控制电路,各电器元件一般按动作顺序从上到下、从左到右依次排列、可水平布置或垂直布置。

(8)有直接电联系的交叉导线的连接点,要用黑圆点表示,无直接电联系的交叉导线交叉处不能画黑圆点。

电气原理图的绘制方法

电气原理图的绘制方法

电气原理图的绘制方法为了表达生产机械电气控制系统的结构、原理等设计意图,便于电气系统的安装、调试、使用和维修,将电气控制系统中各电器元件及其连接线路用一定的图形表达出来,这就是电气控制系统图。

用导线将电机、电器、仪表等元器件按一定的要求连接起来,并实现某种特定控制要求的电路。

画电气原理图的一般规律如下:画主电路绘制主电路时,应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备,如断路器、熔断器、变频器、热继电器、电动机等,并依次标明相关的文字符号。

画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成,无论简单或复杂的控制电路,一般均是由各种典型电路(如延时电路、联锁电路、顺控电路等)组合而成,用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于简单的控制电路:只要依据主电路要实现的功能,结合生产工艺要求及设备动作的先、后顺序依次分析,仔细绘制。

对于复杂的控制电路,要按各部分所完成的功能,分割成若干个局部控制电路,然后与典型电路相对照,找出相同之处,本着先简后繁、先易后难的原则逐个画出每个局部环节,再找到各环节的相互关系。

电气安装接线图规范一般情况下,电气安装图和原理图需配合起来使用。

绘制电气安装图应遵循的主要原则如下:1、必须遵循相关国家标准绘制电气安装接线图。

2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致,同一个电器元件的各部件(如同一个接触器的触点、线圈等)必须画在一起,各电器元件的位置应与实际安装位置一致。

3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接,并按照电气原理图中的接线编号连接。

4、走向相同、功能相同的多根导线可用单线或线束表示。

画连接线时,应标明导线的规格、型号、颜色、根数和穿线管的尺寸。

电器元件布置图规范电器元器件布置图的设计应遵循以下原则:1.必须遵循相关国家标准设计和绘制电器元件布置图。

电气控制线路图的绘制规则,不懂就别干电工了

电气控制线路图的绘制规则,不懂就别干电工了

电气控制线路图的绘制规则,不懂就别干电工了干电工要经常与电路图打交道,今天给大家分享关于电气控制线路图的绘制规则1.电气原理图电气原理图是用来表示电路中各电气元件的连接关系和电气工作原理的电路图。

由于原理图具有结构简单、层次分明,便于研究和分析电路的工作原理等优点,因此无论在设计部门、或现场及教学上都得到了广泛的应用。

下面说明电气原理图的绘制原则,请参照下图的电气原理图电气原理图示例电气原理图示例(1) 电气原理图一般分为主电路和辅助电路。

主电路是从电源到电动机或线路末端的电路,是强电流通过的部分,画在原理图的左侧或上面。

辅助电路是通过小电流的电路,一般是由按钮、电器元件的线圈、接触器的辅助触点、继电器的触点等组成的控制电路、照明电路、信号电路及保护电路等,画在原理图的右侧。

复杂的系统则分图绘制。

(2) 每一电器元件采用国家规定的统一的图形符号来表示,在图形符号附近用文字符号标注属于哪类电器,例如,线路接触器的线圈和触头皆用文字符号KM标注。

需要测试和拆、接外部引出线的端子,用图形符号“空心圆”表示。

电路的连接点用“实心圆”表示。

(3) 同一电器的各个部件(如接触器的线圈和触头)在图中的位置,根据便于阅读和研究的原则来安排,可以不画在一起,但属于同一电器的部件均编以相同的文字符号。

若有多个同一种类的电器元件,可在文字符号后加上数字序号,如KM1,KM2等。

(4) 对于接触器、继电器的触头按吸引线圈不通电状态画出,控制器手柄按趋于零位时的状态画出,按钮、行程开关触头按不受外力作用时的状态画出等。

(5) 在原理图中,无论是主电路还是辅助电路,各电气元件一般应按动作顺序和信号流从上到下,从左到右依次排列,可水平地布置或者垂直地布置,并尽可能减少线条和避免线条交叉。

电路中各元器件触点图形符号,当图形垂直放置时,以“左开右闭”原则绘制,当图形为水平放置时以“上闭下开”原则绘制。

(6) 直流和单相电源电路用水平线画出,一般画在图样上方(直流电源的正极)和下方(直流电源的负极)。

1.3 绘制电气原理图的基本要求

1.3 绘制电气原理图的基本要求
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
1.3.3 图面区域的划分 . .
为了便于检索控制电路, 方便阅读电气原理图, 为了便于检索控制电路 , 方便阅读电气原理图 , 应将图面划分为若干区域。 应将图面划分为若干区域。 以利于理解原理图各部分的功能及全电路的工 作原理。 作原理。
Y SH X
控制器 按手柄 处于零 位时的 状态画 对于继电器、接触器的触头, 对于继电器、接触器的触头,按吸引线圈不通 电状态画 图中所有电器触头, ② 图中所有电器触头,都按没有通电和 原理图中有直接电联系的交叉导线连接点, ⑥ 原理图中有直接电联系的交叉导线连接点 ,用实 外力作用时的开闭状态( 气等装置, 外力作用时的开闭状态 常态) 对于电气控制有关的机、 、功能等 画出。 ⑧ 对非电气控制和人工操作的电器, ,导线符号、 ⑦ 对非电气控制和人工操作的电器 ,必须在原理图 为了突出或区分某些电路、 常态)画出。 ④ 对于电气控制有关的机 、液、气等装置, 应用符 为了突出或区分某些电路 (功能等,导线符号、 心圆点表示; 可拆卸或测试点用空心圆点表示; 心圆点表示 ; 可拆卸或测试点用空心圆点表示 ; 无 上用相应的图形符号表示其操作方式。 号绘出简图,以表示其关系。 上用相应的图形符号表示其操作方式。 号绘出简图,以表示其关系。 信号电路、 连接线等可采用粗细不同的线条来表示。 信号电路 、 连接线等可采用粗细不同的线条来表示 。 直接电联系的交叉点则不画圆点。 直接电联系的交叉点则不画圆点。
图区的编号一般写在图的下部
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
1.3.4 符号位置的索引 . .
由于接触器、 由于接触器 、 继电器的线圈和触头在电气原理 图中不画在一起, 其触头也分布在图中所需的各个 图中不画在一起 , 中栏 图区, 为便于阅读, 在接触器、 图区 , 为便于阅读 , 在接触器 、 继电器线圈的下方 辅助常开触头 右栏 画出其触头的索引表, 画出其触头的索引表 , 阅读时可以通过索引很快地 所在图区号 辅助常闭触头 在相应的图区找到其触头。 在相应的图区找到其触头。 左栏 所在图区号 主触头所在图区号 索引表中各栏含义为: 对于继电器, 对于继电器,索引表中各栏含义为: 对于接触器, 对于接触器, 左栏 索引表中各栏含义为: 索引表中各栏含义为: 常开触头所在图区号 右栏 常闭触头所在图区号

电气系统图的绘制原则

电气系统图的绘制原则

电气控制系统图的绘制原则
电气控制系统图包括三种:电气原理图、电气安装接线图和电器布置图。

三种图的图纸尺寸一般选用297x210 297x420 297x630 297x840(mmxmm)四种幅面,特殊需要可按GB126-1974《机械制图》国家标准选用其他尺寸。

绘制电气原理图时应遵循以下原则:
(1)电气控制线路一般由主电路和控制电路组成。

绘制主电路时,一般用粗线条把它画在原理图的左边。

绘制控制电路时,一般用细线条把它画在原理图的右边。

(2)电气原理图中,所有电器元件对应的图形符号、文字符号必须采用国家规定的统一标准。

(3)绘制电器元件展开图时,同一电器元件的各部件可以不画在一起,但需用同一文字符号标出。

若有多个同一种类的电器元件,可在文字符号后加上数字序号,如 KM1、KM2等。

(4)所有按钮、触头均按没有外力作用和没有通电时的原始状态画出。

(5)控制电路的分支线路,原则上按照动作先后顺序排列,两线交叉连接时的电气连接点须用黑点标出。

电气图的绘制要求,你了解制图规范么?一文全面介绍电气制图

电气图的绘制要求,你了解制图规范么?一文全面介绍电气制图

电气图的绘制要求,你了解制图规范么?一文全面介绍电气制

电气制图概述
电气图绘制基本原则:
1.原理图一般分为:电源电路、主电路、控制电路、信号电路、照明电路。

(1)电源电路画成水平线,相序由上而下排列,中性线和保护地线画在相线下面。

直流电源正极在上,负极在下。

(2)主电路是受电动力装置及保护器,画在原理图左侧。

(3)控制电路、信号电路、照明电路绘图时要跨在两相电源线之间,依次垂直画在右侧耗能元件(线圈、灯)画在电路下方,电器触点画在耗能元件上方。

2.原理图中各电气触点按常态画出。

3.原理图中电器按照统一国家标号画出。

4.原理图中同一电器的各元件按其作用分画在不同电路中,必须标以相同文字符号。

5.原理图中对有直接电联系的交叉点应用小黑圆点表示。

55页内容全面介绍电气制图(文末有获取)。

绘制电气控制原理图原则

绘制电气控制原理图原则

绘制电气控制原理图原则
在电工技术中所绘制的控制线路图为原理图。

绘制电气原理图时不考虑电气的实际位置和结构,但必须遵循以下原则:
1、绘电气控制线路由主电路(被控制负载所在电路)和控制电路(控制主电路状态)两部分组成。

2、制电气原理图时必须使用国家规定的电工图形符号和文字符号绘图。

3、同一电气元件的不同部分(如:接触器的触点和线圈)按功能和所接电路的不同而分别绘制在不同电路中,但必须标注相同的文字符号。

4、所有电气元件的图形符号均按没通电、无外力作用下的状态绘制。

5、在绘制电气原理图时与电路无关的电气元件部件(如接触器的铁心和弹簧等)在控制回路中不画出。

6、在设计电气控制电路时力求电路简单、电气元件少、电气动作准确可靠。

7、在设计电气控制电路时应避免多个电气元件依次动作才能接通另一个电器的电路。

8、必须保证每个线圈的额定电源,严禁将两个线圈串联使用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
由于生产机械的种类繁多, 由于生产机械的种类繁多 , 所要求的控制系统也 是千变万化、多种多样的。但无论是比较简单的, 是千变万化、多种多样的。但无论是比较简单的,还是 很复杂的控制系统,都是由一些基本环节组合而成。 很复杂的控制系统,都是由一些基本环节组合而成。因 此本节着重阐明组成这些控制系统的基本规律和典型电 路环节。这样,再结合具体的生产工艺要求, 路环节。这样,再结合具体的生产工艺要求,就不难掌 握控制系统的分析和设计方法。 握控制系统的分析和设计方法。
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
控制电路、照明电路、 其中电源电路用水平线绘制信号电路及保护电 控制电路、照明电路、 路等, 路等,应垂直地绘于两条水平电源线之间
控制触头连接在 上方水平线与耗 能元件之间 主电路(动力电路) 主电路(动力电路) 受电动力设备(电动机) 、电磁铁、信号灯等) 受电动力设备(电动机)及其保护电 信号灯等) 耗能元件(如线圈、 耗能元件(如线圈 电磁铁、 指从电源到电动机大 器支路, 器支路,应垂直于电源电路画出 的一端应直接连接在接地的水平电源线上 电流通过的电路
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
电气原理图常用图形符号及文字符号见表1-5。 电气原理图常用图形符号及文字符号见表 。
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
1.3.2 电气原理图的绘制原则
1.3.1 常用电气图形符号及文字符号的 国家标准
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
图纸是工程语言, 图纸是工程语言,是工程技术人员交流思想的工 也是施工维修的重要依据, 具 , 也是施工维修的重要依据 , 所以必须遵守统一的 约定,这就是国家标准。 约定,这就是国家标准。 80年代后,国内经济建设飞速发展,国际间的技 年代后,国内经济建设飞速发展, 年代后 术交流日益广泛,旧的国家标准与国民经济高速发展 术交流日益广泛 , 的形势很不适应。在这种形势下,国家决定修订国标, 的形势很不适应 。 在这种形势下 , 国家决定修订国标 , 并最终按国际电工委员会图形符号技术委员会于1984 并最终按国际电工委员会图形符号技术委员会于 年发布的正式出版物617号标准《绘图用图形符号》定 号标准《绘图用图形符号》 年发布的正式出版物 号标准 编制成我国新的国家标准,以取代旧的国标, 稿 , 编制成我国新的国家标准 , 以取代旧的国标 , 并 要求在1998年后全面实施。 年后全面实施。 要求在 年后全面实施
Y SH X
1.3 绘制电气原理图的基本要求
1.3 绘制电气原理图的基本要求

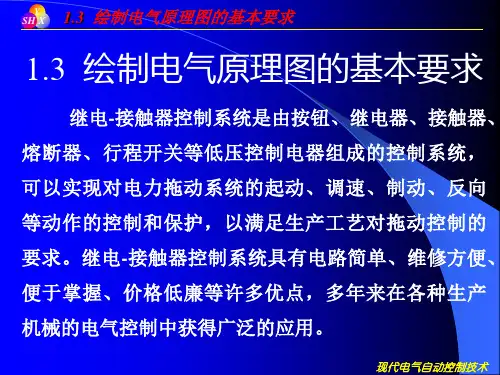

继电-接触器控制系统是由按钮、继电器、接触器、 继电 接触器控制系统是由按钮、继电器、接触器、 接触器控制系统是由按钮 熔断器、 行程开关等低压控制电器组成的控制系统, 熔断器 、 行程开关等低压控制电器组成的控制系统 , 可以实现对电力拖动系统的起动、 调速 、 制动 、 反向 可以实现对电力拖动系统的起动 、 调速、 制动、 等动作的控制和保护, 等动作的控制和保护 , 以满足生产工艺对拖动控制的 要求。继电-接触器控制系统具有电路简单 维修方便、 接触器控制系统具有电路简单、 要求。继电 接触器控制系统具有电路简单、维修方便、 便于掌握、 价格低廉等许多优点, 便于掌握 、 价格低廉等许多优点 , 多年来在各种生产 机械的电气控制中获得广泛的应用。 机械的电气控制中获得广泛的应用。
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
电气原理图是根据电气设备的工作原理绘制而成, 电气原理图是根据电气设备的工作原理绘制而成, 具有结构简单、层次分明、 具有结构简单、层次分明、便于研究和分析电路的工作原 理等优点。 理等优点。 绘 制 电 气 原 理 图 应 按 GB4728-85、GBTl59-87、 - 、 - 、 GB6988-86等规定的标准绘制 GB6988-86等规定的标准绘制。如果采用上述标准中未规 等规定的标准绘制。 定的图形符号时,必须加以说明。 定的图形符号时,必须加以说明。当标准中给出几种形式 时,选择符号应遵循以下原则: 选择符号应遵循以下原则: 应尽可能采用优选形式; ① 应尽可能采用优选形式; 在满足需要的前提下,应尽量采用最简单形式; ② 在满足需要的前提下,应尽量采用最简单形式; ③ 在同一图号的图中使用同一种形式。 在同一图号的图中使用同一种形式。
根据简单清晰的原则, 根据简单清晰的原则,原理图采用电气元件展开的 形式绘制。它包括所有电气元件的导电部件和接线端点, 形式绘制。它包括所有电气元件的导电部件和接线端点, 但并不按照电气元件的实际位置来绘制, 但并不按照电气元件的实际位置来绘制,也不反映电气 元件的大小。由于电气原理图具有结构简单、层次分明、 元件的大小。由于电气原理图具有结构简单、层次分明、 适于研究、分析电路的工作原理等优点, 适于研究、分析电路的工作原理等优点,所以无论在设 计部门还是生产现场都得到广泛应用。 计部门还是生产现场都得到广泛应用。 控制电路绘制的原则 : 原理图一般分主电路、控制电路、信号电路、 ① 原理图一般分主电路、控制电路、信号电路、照 明电路及保护电路等。 明电路及保护电路等。
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
电气控制系统是由许多电气元件按照一定要求连 接而成,从而实现对某种设备的电气自动控制。 接而成,从而实现对某种设备的电气自动控制。为了便 于对控制系统进行设计、研究分析、安装调试、 于对控制系统进行设计、研究分析、安装调试、使用和 维修,需要将电气控制系统中各电气元件及其相互连接 维修, 关系用国家规定的统一图形符号、文字符号以图的形式 关系用国家规定的统一图形符号、 表示出来。这种图就是电气控制系统图, 表示出来。这种图就是电气控制系统图,其形式主要有 电气原理图和电气安装图两种。 电气原理图和电气安装图两种。 安装图是按照电器实际位置和实际接线电路, 安装图是按照电器实际位置和实际接线电路 , 用 给定的符号画出来的,这种电路图便于安装。 给定的符号画出来的,这种电路图便于安装。
现代电气自动控制技术
Y SH X
控制器 按手柄 处于零 位时的 状态画 对于继电器、接触器的触头, 对于继电器、接触器的触头,按吸引线圈不通 电状态画 图中所有电器触头, ② 图中所有电器触头,都按没有通电和 原理图中有直接电联系的交叉导线连接点, ⑥ 原理图中有直接电联系的交叉导线连接点 ,用实 外力作用时的开闭状态( 气等装置, 外力作用时的开闭状态 常态) 对于电气控制有关的机、 、功能等 画出。 ⑧ 对非电气控制和人工操作的电器, ,导线符号、 ⑦ 对非电气控制和人工操作的电器 ,必须在原理图 为了突出或区分某些电路、 常态)画出。 ④ 对于电气控制有关的机 、液、气等装置, 应用符 为了突出或区分某些电路 (功能等,导线符号、 心圆点表示; 可拆卸或测试点用空心圆点表示; 心圆点表示 ; 可拆卸或测试点用空心圆点表示 ; 无 上用相应的图形符号表示其操作方式。 号绘出简图,以表示其关系。 上用相应的图形符号表示其操作方式。 号绘出简图,以表示其关系。 信号电路、 连接线等可采用粗细不同的线条来表示。 信号电路 、 连接线等可采用粗细不同的线条来表示 。 直接电联系的交叉点则不画圆点。 直接电联系的交叉点则不画圆点。
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
1.3.3 图面区域的划分 . .
为了便于检索控制电路, 方便阅读电气原理图, 为了便于检索控制电路 , 方便阅读电气原理图 , 应将图面划分为若干区域。 应将图面划分为若干区域。 以利于理解原理图各部分的功能及全电路的工 作原理。 作原理。
现代电气自动控制技术
1.3 绘制电气原理图的基本要求 原理图中各电气元件和部件在控制电路中的位置, ⑤ 原图中各电气元件和部件在控制电路中的位置, 无论主电路还是辅助电路, ③ 无论主电路还是辅助电路,各元件应按动作顺序 应根据便于阅读的原则安排。 应根据便于阅读的原则安排 。 同一电气元件的各个部 从上到下、从左到右依次排列。 从上到下、从左到右依次排列。 按钮、 按钮、行程开关触头按不受 件可以不画在一起,但必须采用同一文字符号标明。 件可以不画在一起,但必须采用同一文字符号标明。 外力作用时的状态画。 外力作用时的状态画。
图区的编号一般写在图的下部
现代电气自动控制技术
Y SH X
1.3 绘制电气原理图的基本要求
1.3.4 符号位置的索引 . .
由于接触器、 由于接触器 、 继电器的线圈和触头在电气原理 图中不画在一起, 其触头也分布在图中所需的各个 图中不画在一起 , 中栏 图区, 为便于阅读, 在接触器、 图区 , 为便于阅读 , 在接触器 、 继电器线圈的下方 辅助常开触头 右栏 画出其触头的索引表, 画出其触头的索引表 , 阅读时可以通过索引很快地 所在图区号 辅助常闭触头 在相应的图区找到其触头。 在相应的图区找到其触头。 左栏 所在图区号 主触头所在图区号 索引表中各栏含义为: 对于继电器, 对于继电器,索引表中各栏含义为: 对于接触器, 对于接触器, 左栏 索引表中各栏含义为: 索引表中各栏含义为: 常开触头所在图区号 右栏 常闭触头所在图区号
