DSP程序烧写说明

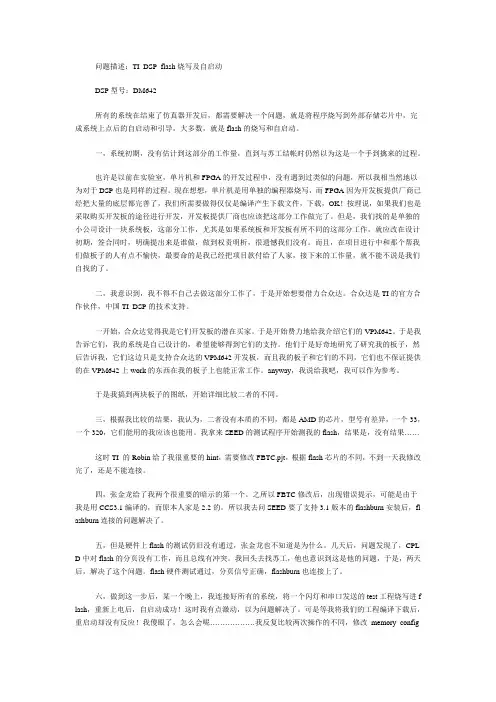

TI DSP flash烧写及自启动

问题描述：TI DSP flash烧写及自启动DSP型号：DM642所有的系统在结束了仿真器开发后，都需要解决一个问题，就是将程序烧写到外部存储芯片中，完成系统上点后的自启动和引导，大多数，就是flash的烧写和自启动。

一，系统初期，没有估计到这部分的工作量，直到与苏工结帐时仍然以为这是一个手到擒来的过程。

也许是以前在实验室，单片机和FPGA的开发过程中，没有遇到过类似的问题，所以我相当然地以为对于DSP也是同样的过程。

现在想想，单片机是用单独的编程器烧写，而FPGA因为开发板提供厂商已经把大量的底层都完善了，我们所需要做得仅仅是编译产生下载文件，下载，OK！按理说，如果我们也是采取购买开发板的途径进行开发，开发板提供厂商也应该把这部分工作做完了。

但是，我们找的是单独的小公司设计一块系统板，这部分工作，尤其是如果系统板和开发板有所不同的这部分工作，就应改在设计初期，签合同时，明确提出来是谁做，做到权责明析，很遗憾我们没有。

而且，在项目进行中和那个帮我们做板子的人有点不愉快，最要命的是我已经把项目款付给了人家，接下来的工作量，就不能不说是我们自找的了。

二，我意识到，我不得不自己去做这部分工作了，于是开始想要借力合众达。

合众达是TI的官方合作伙伴，中国TI DSP的技术支持。

一开始，合众达觉得我是它们开发板的潜在买家。

于是开始费力地给我介绍它们的VPM642。

于是我告诉它们，我的系统是自己设计的，希望能够得到它们的支持。

他们于是好奇地研究了研究我的板子，然后告诉我，它们这边只是支持合众达的VPM642开发板，而且我的板子和它们的不同，它们也不保证提供的在VPM642上work的东西在我的板子上也能正常工作。

anyway，我说给我吧，我可以作为参考。

于是我搞到两块板子的图纸，开始详细比较二者的不同。

三，根据我比较的结果，我认为，二者没有本质的不同，都是AMD的芯片，型号有差异，一个33，一个320，它们能用的我应该也能用。

DSP程序烧写步骤

DSP程序烧写步骤⼀、连接好DSP电源及仿真器（设备管理器中能检测到仿真器）⼆、点击桌⾯图标三、选择对应的仿真器和DSP（图中已经选好了，直接保存并退出）“确认”四、进⼊仿真界⾯，此时系统与⽬标板还未连接在“Debug”中选择“Connect”将系统与⽬标板连接五、如图，右键“Projects”，载⼊⼯程⽂件⼯程⽂件⽬录为⽂件⽬录为C:\CCStudio_v3.3\MyProjects\DSP2812M_examples\DPS2812M_KEYBOARD （图中，点击后直接进⼊⼯程⽬录，此时直接选中.pjt⽂件并打开即可）六、打开后界⾯如下：注意：⼯程中的“F2812.cmd”⽂件（如下图所⽰）为烧写程序时⽤的cmd⽂件，编译及调试程序时⽤的cmd⽂件为“F2812_EzDSP_RAM_lnk.cmd”，两者均在⽬录C:\CCStudio_v3.3\MyProjects\DPS2812M_common\cmd下，如下图中所⽰：“F2812.cmd”⽂件和“F2812_EzDSP_RAM_lnk.cmd”⽂件所在⽬录如下：如果从调试程序到烧写程序或者相反过程，都需要更换cmd⽂件，更换后⼀定要先编译cmd ⽂件后才能避免出现问题七、烧写程序烧写程序即是将编译及调试正确的程序（.out⽂件）烧写到Flash中，本实验烧写的是DPS2812M_KEYBOARD.out⽂件，其⽬录为C:\CCStudio_v3.3\MyProjects\DSP2812M_examples\DPS2812M_KEYBOARD\Debug选择“Tools”下的“F28xx on-chip flash programmer”，如下图：设定时钟频率，这⾥取30，如图：如下图，选择相应的⽂件：“Browse”相应的⽂件，并“OK”即可：如图，出现如下界⾯，点击，开始程序烧写：不出意外，烧写过程会很快、很顺利，如果出现问题，考虑检查cmd⽂件是否选对了等。

DSP自动加载过程及程序烧写的简化设计

DSP自动加载过程及程序烧写的简化设计TMS320C6701(以下简称C6701)是一款浮点运算DSP，适用于需要大量运算且实时性要求高的场合，如导航解算等。

在浮点DSP 芯片中，C6701 是一款可应用于恶劣环境并具有高可靠性的产品，因此该型DSP 芯片虽然推出较早，却依然在某些领域具有重要应用价值。

DSP 应用程序需脱离开发系统独立工作，在实时DSP 应用系统中，通常将应用程序存储在外部非易失性存储器(如FLASH、EEPROM、PROM 等)中。

系统上电后，DSP 将外部程序存储器的程序代码加载到可高速存取的RAM 中，加载完成后自动跳转到零地址开始运行。

因此DSP 程序烧写及自动加载是实时DSP 系统设计的重要部分。

本文采用的烧写方法不需要格式转换到外部辅助设备，同时DSP 程序不再进行二次加载，简化了烧写及程序自动加载的过程。

1 加载方案及电路设计1.1 外围电路设计C6701 有三种加载模式：不加载(No Boot)、ROM 加载(Rom Boot)、主机加载(Host Boot)。

这三种加载模式由C6701 的BOOTMODE[4：0]引脚电平设定，由这5 个引脚的设置共同决定使用何种存储空间映射模式。

在恶劣环境及高可靠应用场合中，可使用不加载方式，也可使用程序从ROM 中加载到DSP 片外高可靠RAM 存储器中的运行方式。

FLASH、EEPROM、PROM 等程序存储芯片多为8 位或16 位，在高可靠应用环境中8 位比较常见。

本文中设置BOOTMODE[4：0]为01010B，即程序由外部8 位程序存储器加载到外部32 位SRAM 中，LENDIAN 引脚接高电平。

外部程序存储器选用FLASH 芯片AM29LV160，32 位SRAM 芯片选用ACTS512K32V.FLASH 和SRAM 芯片与C6701 的硬件连接如。

DSP中FLASH烧写方法

FLASH烧写程序方法：1、将要烧写的程序例如TIMER调通可以在线（用仿真器）下载。

注意其source文件中一定要包含boot.asm程序（见附件）其cmd文件设置如下：主要修改其L2的长度为8000*---------timer1.cmd---------MEMORY{L1 : o = 0h l = 0x400L2 : o = 00000400h l = 00008000h /* not all SRAM */}SECTIONS{.boot_load > L1.cinit > L2.text > L2.stack > L2.bss > L2.const > L2.data > L2.far > L2.switch > L2.sysmem > L2.tables > L2.cio > L2}2、查看TIMER程序的map文件，根据map文件中各段的地址和长度修改FLASH_PRG程序（见附件）中flash_timer.h文件中的各段地址和长度如下：/* 程序入口点 */#define ENTRY_POINT 0x000015a0/* boot段的长度和RAM中地址设定 */#define BOOT_SECTION_SIZE 0x00000400#define BOOT_SECTION_ADDRESS 0x00000000/* cinit段的长度和RAM中地址设定 */#define CINIT_SECTION_SIZE 0x00001000#define CINIT_SECTION_ADDRESS 0x00001820/* text段的长度和RAM中地址设定 */#define TEXT_SECTION_SIZE 0x00001420#define TEXT_SECTION_ADDRESS 0x00000400/* end of table */#define TABLE_END 0其中ENTRY_POINT入口地址就是.map文件中的.text:_c_int00的地址，也就是load完程序后在反汇编界面上自动跳到的地址3、FLASH_PRG程序的cmd文件中的MEMORY中SRAM要选在TIMER程序中SRAM的后面,这里从0x00008000开始MEMORY{FLASH : origin = 0x64000000, len = 0x4000000SRAM : origin = 0x00008000, len = 0x1f000}4、先load TIMER程序到内存，接着load FLASH_PRG程序并运行，这样就可以将TIMER程序烧入FLASH中。

DSP2407的烧写过程

DSP2407的烧写过程昨天完成了DSP2407的烧写，烧写之前在网上找了不少资料，但没有完整的烧写过程，浪费了不少时间，所以想在这里分享下我的烧写过程，以方便其他网友。

1、CMD文件的设置。

程序空间要避开0x40~0x43，这里是密码。

以下是我的CMD文件。

复制内容到剪贴板/*-----------------------------------------------------------------------*//* CMD命令文件 - 存储空间的划分 */ /*-----------------------------------------------------------------------*/MEMORY{PAGE 0:VECS: origin = 0000h, length = 0040h /* 程序复位 */ PVECS: origin = 0044h, length = 0100h /* 外围中断向量 */ PROG: origin = 0150h, length = 6EB0h /* 片内FLASH */ PAGE 1 :B2: origin = 0060h, length = 0020h /* 内部双口RAM，B2块 */B0B1: origin = 0200h, length = 0200h /* 内部双口RAM，B0B1块 */SARAM_IN: origin = 0800h, length = 0800h /* 内部单访问RAM，数据区*/SARAM_EX: origin = 8000h, length = 8000h /* 外部扩展RAM，数据区*/}/*-------------------------------------------------------------------------*//* CMD命令文件 - 程序段、数据段配置 */ /*-------------------------------------------------------------------------*/SECTIONS{.vectors : { } > VECS PAGE 0 /* 指向自己定义的中断向量表 */.pvecs : { } > PVECS PAGE 0 /* 中断子向量表 */.text : { } > PROG PAGE 0 /* 程序代码 */.cinit : { } > PROG PAGE 0.bss : { } > SARAM_IN PAGE 1 /* RAM*/.const : { } > SARAM_IN PAGE 1 /* RAM */.stack : { } > B2 PAGE 1 /* 堆栈，块B2*/.data : { } > B0B1 PAGE 1 /* 初始化的变量 */}2、设置SCSR2位MC方式。

DSP烧录方法

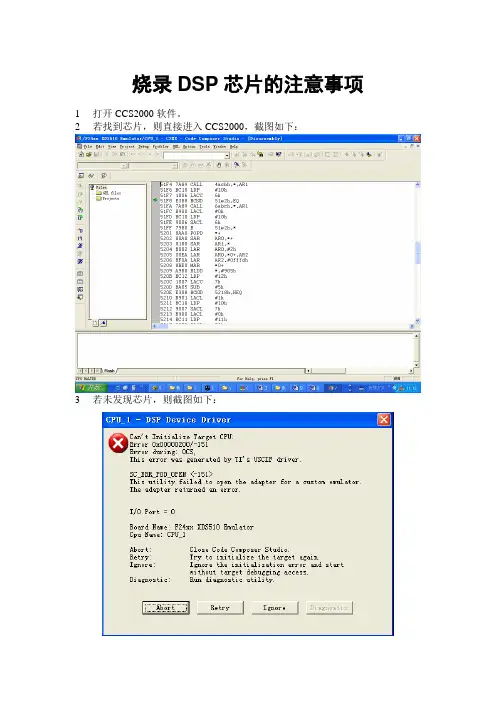

烧录DSP芯片的注意事项1打开CCS2000软件。

2若找到芯片，则直接进入CCS2000，截图如下：
3若未发现芯片，则截图如下：
或
或
可重新插拔仿真器的USB端口，重新启动CCS。

4点击项目栏“Tools”菜单下的“On-Chip Flash Programmer”，弹出提示框后选择LF2407后点击“OK”。

5“On-Chip Flash Programmer”菜单下，操作界面如下：
a)烧录时“PWL3、PWL2、PWL1、PWL0”都为0xFFFF，默认即可。

b)Browse 该项后选择路径，即浏览要烧录的文件并选中到框中。

6选择好文件后，点击“Execute”项即可烧录程序，等待约1分钟时间，尽量不要做任何操作。

7加密：
将“PWL3、PWL2、PWL1、PWL0”都改为0x1234。

点击“Lock”。

至此，已经完成烧录过程。

重新上电之后芯片开始工作，通讯灯（N）的闪烁频率约为一秒两次。

二〇一三年四月三日星期三研发部。

DSP28335烧写方法剖析

DSP28335—FLASH烧写的方法(2013-10-17 14:09:59)转载▼分类：学习交流标签：dsp文章来自：百度文库把烧写到RAM程序修改成烧写到FLASH的首先，希望大家明白一点，想把一个原来是烧写到DSP的片内RAM的程序修改成是烧写到DSP片内FLASH的程序，不仅仅是修改一个cmd文件就结束了，还需要做其他几个步骤，这里我重点强调一下。

第一步：把28335_RAM_lnk.cmd这个从project中移除，用右键选择28335_RAM_lnk.cmd 然后选delate。

第二步：右键选择project名称，然后选add file to project，然后出现浏览框，在\Code of TMS320F28335 CCS4\v120\DSP2833x_common\cmd这个子文件夹下，选择F28335.cmd，点OK，至此可以在project的文件列表内看到F28335.cmd被添加到project中。

第三步：在main()函数中添加如下语句MemCopy(&RamfuncsLoadStart, &RamfuncsLoadEnd, &RamfuncsRunStart); InitFlash();上述两句话添加在InitPieVectTable();这句的下面的一行。

添加语句的时候，注意不要添加错了，每一个字母都要正确，括号也要用英文括号。

第四步：添加DSP2833x_MemCopy.c这个文件到project中，右键选择project名称，然后选add file to project，然后出现浏览框，找到\Code of TMS320F28335 CCS4\v120\DSP2833x_common\source文件夹中的DSP2833x_MemCopy.c这个文件，然后点OK。

第五步：编译，点rebuild，编译至少要保证没有ERROR，否则请检查一下在第三步操作的地方是不是有错误。

视频DSP程序烧写说明1. 先安装sdf28xx_v3_3_serial,安装时按照默认路径安装,与CCS3.3 安装路径相同；2. 安装SDFlash 软件:SetupCCSPlatinum_v30329,安装路径与CCS3.3 安装路径相同；3. 编辑sdopts.cfg 文件,此文件存放在你所安装的windows 的System32 目录下；(1)用记事本的方式打开sdopts.cfg(2)在"# End of sdopts.cfg”前加入如下文本:[EmulatorId=C1]EmuPortAddr=0xC1EmuPortMode=RS232EmuProductName=SERIAL_FLASH[EmulatorId=C2]EmuPortAddr=0xC2EmuPortMode=RS232EmuProductName=SERIAL_FLASH[EmulatorId=C3]EmuPortAddr=0xC3EmuPortMode=RS232EmuProductName=SERIAL_FLASH[EmulatorId=C4]EmuPortAddr=0xC4EmuPortMode=RS232EmuProductName=SERIAL_FLASH4. 利用串口线（两端端为母头，也可接USB转串口）连接DSP 与PC机；插好跳线帽，JP1、JP4上端两个插针插跳线帽,JP2、JP3下端两个插针插跳线帽；下载程序时需要把JP5的下面两个插针插跳线帽，COM1为烧写测距DSP程序的串口,COM2为烧写测速DSP程序绿色端子接口，测速、测距程序的烧写过程大体一致，只是源程序不同；5. 打开SDFlash,路径为:C:\CCStudio_v3.3\specdig\sdflash\bin 下SDFlash.exe,如下图所示：6. 打开F2812SerialFlash.sdp 工程,路经为：C：\CCStudio_v3.3 \specdig\sdflash\myprojects\sdf28xx_v3_3_serial\f2812（此步骤只需要一次，下次使用时，无须重复此过程）；7. 打开Project-Settings 菜单,对工程进行配置,在Emulator中设置串口端口，C1对应COM1，C2对应COM2，依此类推；8. 单击Programing，在“Flash Data”栏中选择要下载的程序；8.其他设置采用默认即可，单击确定，保存SDFlash工程；9.DSP 上电或复位，首先单击：File 按钮，选取.out文，然后单击红色按钮，（工具栏中的红色“R”图标）；10.单击Flash按钮，在红色按钮左侧，在弹出的对话框中单击start，如图所示：11.等待烧写完毕，软件窗口提示烧写成功，测速程序的下载与此相同，把JP5的跳线帽插到上面两个插针上，给系统重新上电，DSP进入运行状态，指示显示如下表所示，代表程序正常运行起来；。

瑞能变频器DSP烧写步骤

DSP烧写步骤
1.安装CCS并配置Setup CCStudio v3.3，步骤和配置详见CCS的安装步骤。

2.连接好仿真器和主控箱的DSP板，打开CCS，并将主控箱上电。

3.点击菜单Debug->Connect，确保仿真器与DSP板建立连接，如下图的左下
角指示灯由红变绿表示建立连接。

4.点击擦单Tool->F28xx On-chip Flash Programmer，在弹出的Clock
Configuration对话框中输入下图所示的内容，点击OK。

5.在接着弹出的Flash Programmer Settings对话框中应选
\CCStudio_v3.3\plugins\Flash28xx\Algorithms\28335\FlashAPIInterface28335V 2_10.out ，点击OK。

6.在接着弹出的On-Chip Flash Programmer对话框中，在Please specify the
COFF file to中，点击Browse，添加F28335main.out文件；并确认对话框中的其他选项跟下图相同，点击Execute Operation，执行烧写操作。

7.等待烧写完成，若成功，应指示Erase/Program/Verify Operation Succeeded；
若中途失败，应查明原因并重新执行烧写操作。

DSP程序烧写说明

DSP程序烧写步骤：
1、连接好仿真器，目标板上电（通上电后仿真器的绿灯会亮）
2、打开CCS，双击此图标，如果目标板连接正常，则可进入如下图所示界面
3、如下图所示，加载meter.out文件。

文件路径：E:\test\ProgFlash
另外在归档文件中也有备份
4、成功加载后，如下图所示。

将窗口最大化，点击如下图所示的图标，运行程序
运行后（大概几秒钟）会弹出一个如下图所示对话框
在对话框中输入要烧写的bin文件路径及文件名（如果要烧写的文件就在此文件
夹内，则只输入文件名即可，不用再输入路径）
注：如果点击运行后立即弹出此对话框，说明程序未执擦除flash操作，此时将
不能正常烧
入程序。

此类
情况一般是
DSP或者
Flash等的数
据线没焊好
造成。

烧写过程中运行图标为不可用状态，如图1所示图1 图2
烧写完成后，恢复成可用状态，如图2所示。

至
此程序烧写完成。

DSP程序版本：
1、单相标准表烧smeter.bin
2、三相标准表烧DSPTX.bin
3、9700DB上用的DSP程序源上烧source.bin 表上烧DSPH.bin
烧写表上源DSP程序时，如果是新的DSP片子，先加载lj.out，运行一下，给DSP送一个基本参数。

再烧按平时操作方式烧写相应的应用程序。

但运行lj.out并未解决问题，运行后无任何反应。

DSP2812傻瓜式烧写步骤

本文关于DSP2812的烧写做一个简单的归纳，其实是防止自己忘记；
现在以该文件夹下的LQG_CTRL_2014.04.22V2zhengshiban工程为例，进行说明；1，将原来在ram中运行的ram.cmd替换成工程中的Flash_Link.cmd；
2，将DSP281x_CodeStartBranch.asm和DSP281x_MemCopy.c两个文件添加到工程中；
3，打开工程中的主函数，在主函数中添加一下语句
：
在添加这一语句之前要给出函数的初始化和变量的定义，主要是这几部分的定义和说明：
此语句可以加在经常用的DSP28_Device.h的头文件中
还有就是添加
这个函数和
这个函数；
4，以上几步做完之后就可以编译程序，编译完成之后可能会提示：
的警告，不用管，再次编译，则警告不见;
5，连接仿真器，使用tools下拉菜单中的f28xx on-chip flash programmer,打开后呈现如下界面：
6，下面就是设置系统的时钟，烧写密码，如果是第一次烧写，请点击Flash Programmer Setings呈现如下界面：
点击Browse得到如下的界面：
将上图中的.out文件打开，即可
7，点击右边的执行操作按钮，则会出现擦写、编程、校验的进度条(可以选择单独擦写或者其他的选择，具体的见于选择框)
8，烧写成功后，CCS的任务栏会出现烧写成功的提示：
9，断电，拔除仿真器，再次上电即可看到，程序执行的现象。

DSP2812程序的烧写固化

DSP-TMS320X2812.之代码烧写入Flash固化--cold weather程序的固化不是很难的事情，但是还是有很多需要注意的地方，如果对DSP了解不够多不够熟悉的话，建议不要贸然去尝试烧写DSP 的Flash,因为操作过程一个不注意会造成Flash锁死或者烧毁，因此在完全完成系统的调试之后，再对Flash进行烧写。

下面，weather以CCS3.3版本为例，介绍一下烧写过程。

(用到较多的版本为CCS2.2和CCS3.3，3.3的版本一般需要安装插件，本例子以3.3版本为例，所以需要安装插件的孩子们请度娘一下插件）步骤：1.打开需要烧写的工程，必须保证这个工程在RAM中已经调试完成了。

2.如果工程还没有添加gel文件，先添加f2812.gel.通常f2812.gel文件的路径是：CCS的安装路径\cc\gel\f2812.gel。

3.将工程原有的lib文件更换为：rts2800n.lib。

4.将RAM的CMD文件更换为flash烧写的CMD文件：FLASH.cmd5.重新编译工程。

6.选择工具栏Tools--F28xx On--Chip Flash Programmer,打开烧写工具，弹出如下：接下来，首先设置Clock configuration,输入30，意思是晶振频率为30M，PLLCR根据工程内的实际配置进行选择，一般为10，系统时钟SYSCLKOUT此时为150M。

7.单机Flash Programmer Settings.选择设备F2812，Select version to flash API选择FlashAPI-Interface2812V2_10.out.配置完成单机OK。

8.单机Execute Operation开始烧写。

烧写成功。

9.关闭CCS，关闭电源。

将仿真器从计算机USB口拔下，将仿真器和目标板分开。

单独给DSP2812上电。

大功告成。

（请按顺序操作）。

DSP程序的在线烧写方法研究

DSP程序的在线烧写方法研究随着数字信号处理（DSP）技术的快速发展和广泛应用，DSP程序的在线烧写方法成为研究的重点。

在线烧写是指在DSP系统运行期间，通过一种特定的方式将新的程序代码写入DSP内存中，从而实现程序的更新和改进。

本文将对DSP程序的在线烧写方法进行研究。

一、研究背景和意义DSP程序的在线烧写方法对于DSP系统的灵活性和可更新性具有重要意义。

传统的DSP系统通常需要将新的程序代码通过调试器和开发工具重新编译、链接并烧写到DSP内存中，这种方法操作繁琐，给系统的开发和维护带来了不便。

而在线烧写方法通过在DSP系统运行期间实现程序的更新和改进，可以使DSP系统更加灵活、可靠和易于维护。

二、在线烧写方法的原理在线烧写方法的原理主要包括两个方面：通信和存储。

通信方面，一种常用的方法是通过串口或以太网接口与DSP连接，通过发送特定的指令和数据实现程序的更新和改进。

存储方面，通常将新的程序代码存储在外部存储器或特定的存储区域中，通过读取和写入DSP的内存来实现程序的烧写。

具体的在线烧写方法可以根据DSP的特点和应用需求进行设计和实现。

三、在线烧写方法的实现实现DSP程序的在线烧写方法需要以下几个关键步骤：1.确定通信接口和协议。

首先需要确定通信接口，如串口、以太网、USB等，以及通信协议，如UART、SPI、I2C等。

根据DSP的特点和系统的需求选择合适的通信接口和协议。

2.设计和实现烧写工具。

烧写工具是实现在线烧写的关键，它通过与DSP进行通信来实现程序的更新和改进。

烧写工具的设计和实现需要根据DSP的架构和编程模型进行调整和优化，以提高烧写的效率和可靠性。

4.进行测试和验证。

在线烧写方法的设计和实现完成后，需要进行测试和验证，以确保其稳定性和可靠性。

测试和验证可以包括对烧写过程的仿真和实际应用的测试，以验证在线烧写方法的性能和可行性。

四、在线烧写方法的应用和展望DSP程序的在线烧写方法已经在各种DSP应用中得到了广泛的应用，如通信、嵌入式系统和信号处理等。

F28335_DSP_烧写程序的方法

张掌柜讲F28335DSP系列之把DSP程序从烧到RAM变成烧到FLASH中的方法一、前言1、首先跟大家强调一点，阅读这个文档的前提是，已经阅读过本店《张掌柜讲DSP系列之CCS4.2 XDS100在CCS4.2环境下仿真编程新手入门.pdf》这个文档，并且熟练掌握里面的操作步骤。

我后面讲解的话语里面，如果有你看不懂的，请回过头去看《张掌柜讲DSP系列之CCS4.2 XDS100在CCS4.2环境下仿真编程新手入门.pdf》。

这个文档我写的比较简练，希望大家看的时候仔细一些。

2、其次，说明一下我写这个文档的原因，很多买家朋友在本店购买TMS320F 28335DSP开发板套装，在RAM程序调试完毕后，将程序固化到FLASH的过程中遇到困难。

因为这些困难是很多朋友都会遇到的，所以我专门写这个文档讲解一下。

3、提醒一下，用仿真器烧写DSP的FLASH程序完成后，给开发板断电，然后拔掉仿真器和DSP开发板之间JTAG的连接，然后再给开发板上电，否则DSP开发板连着DSP 仿真器的时候，无法正常运行FLASH中的程序。

4、最后说明一下，在CCS4的Debug界面下，可以成功的Connect（连接），可以成功的Load program到DSP的片内RAM中，这个就说明DSP仿真器和DSP开发板没有硬件上的损坏或者问题，完全可以放心。

二、把烧写到RAM程序修改成烧写到FLASH的首先，希望大家明白一点，想把一个原来是烧写到DSP的片内RAM的程序修改成是烧写到DSP片内FLASH的程序，不仅仅是修改一个cmd文件就结束了，还需要做其他几个步骤，这里我重点强调一下。

第一步：把28335_RAM_lnk.cmd这个从project中移除，用右键选择28335_RAM_lnk.cmd然后选delate。

如下图1，然后出现对话框，点YES，如图2。

图1图2第二步：右键选择project名称，然后选add file to project，如下图3，然后出现浏览框，在\Code of TMS320F28335 CCS4\v120\DSP2833x_common\cmd这个子文件夹下，选择F28335.cmd，点OK，至此可以在project的文件列表内看到F28335.cmd被添加到project中。
