给水管道设计

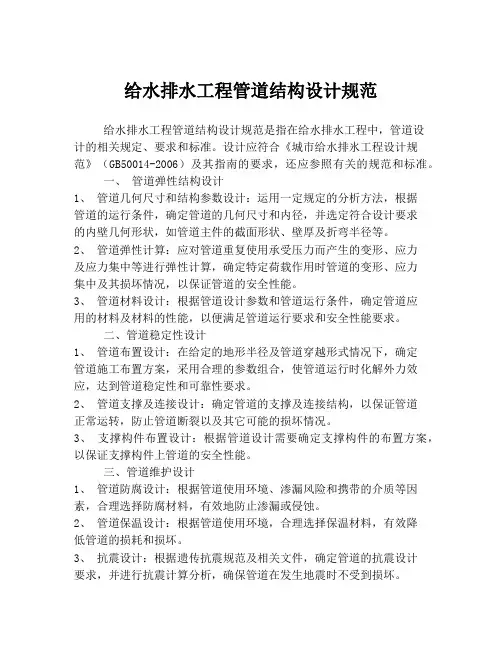

给水排水工程管道结构设计规范
给水排水工程管道结构设计规范给水排水工程管道结构设计规范是指在给水排水工程中，管道设计的相关规定、要求和标准。
设计应符合《城市给水排氷工程设计规范》（GB50014-2006）及其指南的要求，还应参照有关的规范和标准。
一、管道弹性结构设计1、管道几何尺寸和结构参数设计：运用一定规定的分析方法，根据管道的运行条件，确定管道的几何尺寸和内径，并选定符合设计要求的内壁几何形状，如管道主件的截面形状、壁厚及折弯半径等。
2、管道弹性计算：应对管道重复使用承受压力而产生的变形、应力及应力集中等进行弹性计算，确定特定荷载作用时管道的变形、应力集中及其损坏情况，以保证管道的安全性能。
3、管道材料设计：根据管道设计参数和管道运行条件，确定管道应用的材料及材料的性能，以便满足管道运行要求和安全性能要求。
二、管道稳定性设计1、管道布置设计：在给定的地形半径及管道穿越形式情况下，确定管道施工布置方案，采用合理的参数组合，使管道运行时化解外力效应，达到管道稳定性和可靠性要求。
2、管道支撑及连接设计：确定管道的支撑及连接结构，以保证管道正常运转，防止管道断裂以及其它可能的损坏情况。
3、支撑构件布置设计：根据管道设计需要确定支撑构件的布置方案，以保证支撑构件上管道的安全性能。
三、管道维护设计1、管道防腐设计：根据管道使用环境、渗漏风险和携带的介质等因素，合理选择防腐材料，有效地防止渗漏或侵蚀。
2、管道保温设计：根据管道使用环境，合理选择保温材料，有效降低管道的损耗和损坏。
3、抗震设计：根据遗传抗震规范及相关文件，确定管道的抗震设计要求，并进行抗震计算分析，确保管道在发生地震时不受到损坏。
四、安装构造及技术要求1、安装构造设计：根据管道运行条件，确定管道的安装构造，保证管道的正常使用。
2、技术要求：安装构造应符合管道敷设规范和技术要求，保证管道正常使用，并防止出现可能损坏管道的现象。
以上是关于给水排水工程管道结构设计规范的详细介绍，有助于保证给水排水工程的正常安全运行，从而起到维护人们身体健康和环境卫生的重要作用。
市政给排水管道布置设计及技术分析
市政给排水管道布置设计及技术分析市政给排水管道工程是城市基础设施建设中非常重要的一部分，它涉及到城市的环境卫生和居民生活质量。
给排水管道的布置设计及技术分析对于城市的发展具有重要的意义，本文将对市政给排水管道的布置设计及技术进行分析和探讨。
一、市政给排水管道布置设计市政给排水管道的布置设计需要考虑到以下几个方面：1. 地形地势地形地势是决定给排水管道布置的重要因素之一。
城市的地形地势会影响雨水的集中和排放，因此需要根据不同的地形地势进行管道的布置设计。
在山区地区，需要加强排水管道的防滑功能；在平原地区，需要加强排水管道的排水能力。
2. 城市规划城市规划对给排水管道的布置设计具有直接的影响。
城市规划中需要考虑到市政设施与公共建筑的布局，这会直接影响给排水管道的布置。
合理的城市规划不仅可以优化给排水管道的布置，还可以提高城市的整体环境质量。
3. 管网连通市政给排水管道的布置需要考虑到整个管网的连通性。
合理的管网连通设计可以最大程度地利用管道资源，保障城市的给排水系统的通畅运行。
管网连通还可以为城市的发展提供更多的发展空间。
4. 物理性能市政给排水管道的布置设计需要考虑到管道的物理性能。
合理的布置设计可以保障管道的稳定和持久性，从而降低管道的维护成本和管理费用。
合理的布置设计还可以提高管道的使用寿命，减少城市的日常维护成本。
1. 新型材料的应用随着新材料技术的不断进步，市政给排水管道的材料也在不断更新换代。
新型材料具有更高的耐腐蚀性能，更好的耐磨损性能以及更好的抗渗透性能。
这些新型材料的应用可以有效提高给排水管道的使用寿命，降低管道的维护成本，从而为城市的发展提供更多的空间。
2. 智能化管道系统随着智能化技术的不断发展，智能化管道系统已经在一些地区得到了应用。
智能化管道系统可以实现对给排水管道的实时监控和远程控制，从而可以及时发现管道的故障和损坏，并能够及时处理。
智能化管道系统还可以实现对给排水管道的自动调节，提高管道的使用效率。
给排水工程中的管道设计规范要求
给排水工程中的管道设计规范要求在给排水工程中，管道设计是一个至关重要的环节。
合理的管道设计能够确保管道系统的稳定运行，提高工程的安全性和可靠性。
为了满足设计要求，以下是给排水工程中的管道设计规范要求。
1. 材料选择管道材料的选择应符合相关标准和规范要求。
常用的管道材料有铸铁、钢、塑料等。
在选择材料时，需要考虑管道所在环境的特点，如温度、压力、介质等。
同时，还需要考虑材料的耐腐蚀性能和使用寿命。
2. 管道尺寸与布置管道尺寸的确定应根据设计流量、压力损失以及泵站位置等因素来进行。
一般情况下，管道尺寸应根据使用场所的需要来选择，确保管道能够满足工程要求。
此外，管道的布置应符合工程的实际情况，确保管道的连续畅通。
3. 管道支承与固定管道的支承与固定是保证管道系统正常运行的关键环节。
管道应设置支架或吊杆来支撑和固定，支承点的间距应满足规范的要求，以保证管道的稳定性。
支承结构应具有足够的强度和刚度，能够承受管道的重量和压力。
4. 管道连接方式管道的连接方式应根据实际情况来选择，常见的连接方式包括焊接、螺纹连接、法兰连接等。
连接的方式应符合相关标准的要求，确保连接的牢固性和密封性。
在连接过程中，应注意避免出现缺陷和漏水等问题。
5. 管道施工与安装管道的施工与安装应按照规范进行，确保施工质量。
在施工过程中，应注意管道的升降、水平控制、安装精度等方面的要求，避免出现施工偏差。
管道的安装应符合规范要求，保证管道的正常使用。
6. 管道维护与检修管道的维护与检修是管道运行的关键环节。
定期对管道进行维护和检修，发现问题及时解决，以确保管道的正常运行。
维护工作包括清理管道、检查阀门、排气等。
检修时，应注意排水和降压等安全措施。
综上所述，给排水工程中的管道设计规范要求涉及诸多方面，包括材料选择、管道尺寸与布置、管道支承与固定、管道连接方式、管道施工与安装以及管道维护与检修。
合理遵循这些规范要求，能够确保管道系统的稳定运行，提高工程的安全性和可靠性。
给排水管道设计任务书
给排水管道设计任务书为了保证建筑物内部的给排水系统的正常运行，给排水管道的设计至关重要。
一份完整的给排水管道设计任务书，能够为设计师提供明确的方向和目标，从而确保设计方案能够实现预期效果。
一、设计任务的描述给排水管道设计任务书的第一部分是设计任务的描述。
设计任务的描述应该清晰地说明本次设计的目标和需求，例如经济性、可靠性、安全性、易用性、可维护性等等。
在设计任务的描述部分中，还需要详细说明建筑物的基本情况，包括建筑物的类型、用途、规模、楼层、位置、形状、结构和材料等等，这些信息对于给排水管道的设计至关重要。
此外，还需要说明设计所遵循的标准、法规和规范，以及所应用的技术方案和材料。
二、设计要求的规定给排水管道设计任务书的第二部分是设计要求的规定。
设计要求的规定是对设计任务的具体要求进行具体规范和说明。
设计要求的规定应该包括详细的技术指标、参数和限值要求等，这些要求可以根据建筑物的不同特点，分为给水、排水两个部分进行规定。
在给水部分，设计要求的规定包括给水管道的材料、直径、压力、流量、水质等指标的规定。
在排水部分，设计要求的规定包括排水管道的材料、直径、坡度、流量、排放标准等指标的规定。
三、设计范围和内容给排水管道设计任务书的第三部分是设计范围和内容。
本部分需要详细说明设计的范围和内容，包括设计的主要管道系统、附属设备和构筑物等。
此外，还需要具体规定设计要涉及的技术难点和重点，以及设计方案的可行性和合理性评估等内容。
四、设计过程和方案的审核给排水管道设计任务书的第四部分是设计过程和方案的审核。
本部分需要明确设计师的职责和工作流程，以及设计方案的审核流程和审查标准。
在设计过程中，需要注意设计方案的可操作性和可维护性，以及与建筑物结构、安全、消防等方面的协调。
设计方案的审核应该涵盖方案的技术、经济、环保等方面，从而确保设计方案的科学性和可行性。
五、设计文件的编制给排水管道设计任务书的最后一部分是设计文件的编制。
给排水管道设计与布局
给排水管道设计与布局一、引言在建筑物的设计与施工中，给排水管道是不可或缺的重要组成部分。
其合理的设计与布局可以确保建筑物内部的用水和废水系统正常运行，并且有效避免漏水、堵塞和环境污染等问题。
本文将探讨给排水管道的设计原则、布局要点以及常见问题的解决方法，从而为建筑师、工程师和业主提供有益的指导。
二、给排水管道设计原则1. 合理布局给排水管道的布局必须符合建筑结构的实际情况和用户的需求。
高层建筑需要考虑垂直和水平管道的布置，而低层建筑则更注重水平管道的布局。
另外，值得注意的是，卫生间和厨房等功能区域需要与给排水管道的布局相互协调，以确保顺畅的用水和排水。
2. 流体力学原理在给排水管道的设计中，流体力学原理起着重要的指导作用。
根据流体流动的特性，确保管道直径的选择合理，并且管道的斜度适宜，以保证水流的速度和压力在合理的范围内，避免堵塞和积水的发生。
3. 合理选材给排水管道的材料选择直接影响其使用寿命和性能。
根据具体的使用环境和要求，选择耐腐蚀、耐压、耐磨和密封性能好的材料，如PVC、不锈钢等，以确保管道系统的稳定可靠。
三、给排水管道布局要点1. 主管道布置主管道是建筑物内各个分支管道的主干线，其布置应尽量保证短、直、平、散的原则。
在水平方向上，应选择最短路径，避免过多的弯曲与连接处。
在垂直方向上，要根据各楼层的水压要求，确定合适的高度差，以确保上下楼层的供水和排水正常运行。
2. 分支管道布置分支管道将主管道连接到各个具体的消费设施，如卫生间、厨房等。
分支管道的布置应遵循就近原则，尽量减少管道长度，以提高水的供应效率。
同时，还应注意管道的坡度和支管之间的连接方式，以确保水流畅通。
3. 排水口布置排水口的布置与建筑物的功能区域相关。
在卫生间、厨房等区域，应根据实际情况确定排水口的位置和数量，以满足日常生活和工作的需求。
同时，还需要考虑排水口的直径和防臭措施，防止不良气味的扩散和漏水的产生。
四、常见问题及解决方法1. 堵塞问题堵塞是给排水管道中常见的问题之一。

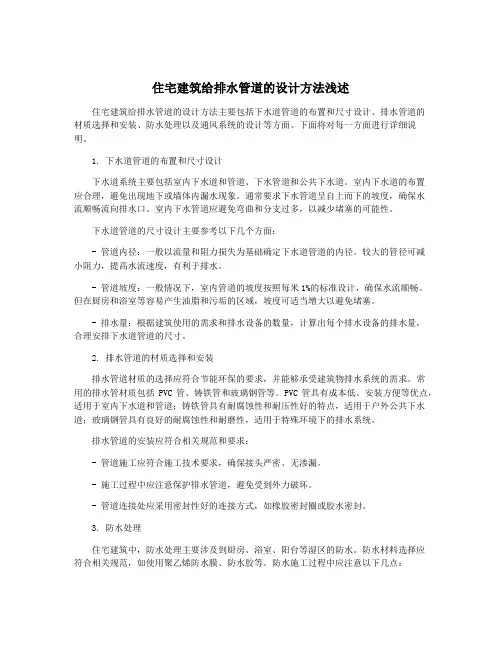

住宅建筑给排水管道的设计方法浅述
住宅建筑给排水管道的设计方法浅述住宅建筑给排水管道的设计方法主要包括下水道管道的布置和尺寸设计、排水管道的材质选择和安装、防水处理以及通风系统的设计等方面。
下面将对每一方面进行详细说明。
1. 下水道管道的布置和尺寸设计下水道系统主要包括室内下水道和管道、下水管道和公共下水道。
室内下水道的布置应合理，避免出现地下或墙体内漏水现象。
通常要求下水管道呈自上而下的坡度，确保水流顺畅流向排水口。
室内下水管道应避免弯曲和分支过多，以减少堵塞的可能性。
下水道管道的尺寸设计主要参考以下几个方面：- 管道内径：一般以流量和阻力损失为基础确定下水道管道的内径。
较大的管径可减小阻力，提高水流速度，有利于排水。
- 管道坡度：一般情况下，室内管道的坡度按照每米1%的标准设计，确保水流顺畅。
但在厨房和浴室等容易产生油脂和污垢的区域，坡度可适当增大以避免堵塞。
- 排水量：根据建筑使用的需求和排水设备的数量，计算出每个排水设备的排水量，合理安排下水道管道的尺寸。
2. 排水管道的材质选择和安装排水管道材质的选择应符合节能环保的要求，并能够承受建筑物排水系统的需求。
常用的排水管材质包括PVC管、铸铁管和玻璃钢管等。
PVC管具有成本低、安装方便等优点，适用于室内下水道和管道；铸铁管具有耐腐蚀性和耐压性好的特点，适用于户外公共下水道；玻璃钢管具有良好的耐腐蚀性和耐磨性，适用于特殊环境下的排水系统。
排水管道的安装应符合相关规范和要求：- 管道施工应符合施工技术要求，确保接头严密、无渗漏。
- 施工过程中应注意保护排水管道，避免受到外力破坏。
- 管道连接处应采用密封性好的连接方式，如橡胶密封圈或胶水密封。
3. 防水处理住宅建筑中，防水处理主要涉及到厨房、浴室、阳台等湿区的防水。
防水材料选择应符合相关规范，如使用聚乙烯防水膜、防水胶等。
防水施工过程中应注意以下几点：- 合理选择防水层的厚度，确保防水效果。
- 施工防水层时应注意防水层与管道的连接处，如灌浆密封或装置防水套管等。
室外给水管道设计规范
室外给水管道设计规范一、管道材料选择1.给水管道材料应符合国家相关的标准和规定，常见的材料包括铸铁管、钢管、PVC管、HDPE管等。
2.管道材料的选用应考虑其抗腐蚀性能、耐压性能、耐久性和适用性等因素。
二、管道布置与设计1.管道系统应合理布置，保证供水压力稳定，减少管道阻力和水力损失。
2.管道的施工坡度应符合设计要求，以保证水流畅通、排放迅速，并避免积水和水锈等问题。
3.管道的安装应符合相关标准和规定，包括管道的埋设深度、倾斜度、连接方式等。
三、管道直径与流量计算1.管道直径的选择应根据供水流量、供水压力和管道长度等指标进行计算，以保证供水能满足需求。
2.计算管道的流量应结合供水系统的流量要求，考虑将来水源增加等因素，确定管道尺寸。
四、管道阀门与附件设置1.管道系统应合理设置阀门，以便于管道的控制、操作和维修。
2.阀门的选择应考虑其耐用性、操作性和维修性等因素。
3.管道系统还应配备相应的附件，如压力表、流量计、过滤器等，以确保管道的正常运行和维护。
五、消防供水设计规范1.消防供水系统应独立设置，与一般给水系统相分离，以确保消防用水的可靠性和紧急供水的正常运行。
2.消防供水管道应按照专业设计规范进行设计，包括消防栓、喷淋系统、灭火水炮等附属设备的设置。
六、管道系统的施工与验收1.管道系统的施工应按照相关工程建设规范和质量验收标准进行，确保施工质量和施工安全。
2.管道系统的验收应按照国家相关标准和规定进行，包括质量验收、水压测试和泄漏检测等项目。
总之，室外给水管道的设计规范是确保供水系统运行安全可靠的基础。
在设计过程中，需要综合考虑材料选择、管道布置、直径计算、阀门设置、消防供水规范等因素，严格遵守国家相关的标准和规定。
并在施工过程中进行质量控制和验收，以确保管道系统的可靠性和持久性。
室外给水管道设计规范
室外给水管道设计规范室外给水管道是建筑中最重要的基础工程之一。
在设计室外给水管道时，需要遵循一定的规范和标准，以确保其可靠性和安全性。
下面，我们将阐述室外给水管道设计的规范。
1. 管道直径与流量的关系室外给水管道的直径要根据流量进行设计。
在设计过程中，需要考虑建筑物的用水量、用水峰值等因素，以保证管道能够满足建筑物的水需求。
一般来说，当建筑物的用水量较大时，管道的直径也应相应加大。
一般建筑物的室外给水管道直径应大于或等于DN50。
2. 管道的材料选择室外给水管道的材料主要有铜、铁、钢、塑料等。
不同的材料有不同的特点和适用范围。
在选择管道材料时，需要考虑管道的性能、使用寿命和对环境的适应能力等因素。
同时，还需要考虑管道运行成本和施工难度等因素。
3. 管道的敷设深度室外给水管道敷设的深度需要根据当地气候、土壤条件和管道材料等因素进行综合考虑。
一般来说，管道的敷设深度应在1.5米以上，以保证管道不受冻融和地震等因素的影响。
4. 管道的排气设计在室外给水管道的设计中，需要考虑管道排气的问题。
一般来说，需要设置冲洗口、送风口和波纹管等设备来保证管道有良好的排气功能。
同时还需要保证管道的斜度和填充方式，以避免管道内部有积水喷发的现象。
5. 管道的支持方式和固定方式管道的支持和固定方式是室外给水管道设计中非常重要的一环。
正确的支持和固定管道可以有效地防止管道变形，保证管道的稳定性。
必须确保管道的每个支架间距不超过2米，以确保管道的稳定性和安全性。
室外给水管道设计规范非常严格，需要综合考虑一系列因素。
合理的室外给水管道设计能够有效地保障建筑物的用水，并确保其运行安全和可靠。
【给水管道】设计原则
【给水管道】设计原则1总设计原则(1）根据国民经济和社会发展规划，遵守国家经济建设的方针政策，对建设项目的技术经济进行全面分析，为工程的决策提供可靠的论证和评价。
(2）执行国家关于环境保护的政策，符合国家的有关法规、规范及标准。
(3）本着实事求是，定位准确，突出重点，适度超前的原则做好管网建设规划。
(4）妥善处理、处置工程施工过程中产生的建筑垃圾，避免环境污染和妨碍居民生活。
(5）根据国家现行规定，结合地方实际情况进行投资估算和经济评价。
(6）在用地范围内，采用高效节能、占地小的管道敷设工艺，减少工程投资和日常运行费用。
2给水管道布置原则(1）平面布置原则1）必须与城市建设规划相结合，尽量缩短线路长度，减少拆迁，少占农田，便于施工和维修，保证供水安全。
2）管线遍布整个给水区内，保证用户有足够的水量和水压。
3）力求以最短路线敷设管线，以降低管网造价和供水费用。
4）管网一般布置成环网状，当允许间断供水时也可敷设成树枝状。
5）主次明确，先布置主干管，然后布置一般管线和设施，干管的位置应尽可能布置在两侧均有较大用户的道路上，以减少配水支管的数量。
6）用以配水至用户支管，管径一般采用25—200mm。
7）城镇生活饮用水管网严禁与非生活饮用水管网连接，严禁与各单位自备的生活饮用水供水系统直接连接。
如必须作为备用水源而连接时，应采取有效的安全隔断措施。
8）在新管道定线前一定要调查清楚其他管道的具体位置，并尽量保证与其他管道之间有1.5m以上的间距。
9）在交通密集、道路横断面较宽路段以及市区输水干线管径较大的路段，应考虑铺设复线。
10）为降低工程造价，配合市政道路改造，将管道设计在车道下。
随着城市道路等级的逐渐提高，以及地下管线的复杂程度的提高，应考虑适当多预留一些接水口，以满足城市美化和生产生活的需要。
(2）竖向布置原则1）根据冰冻层厚度、外部荷载、最小管顶覆土厚度等综合考虑进行设计。
2）在设有阀门、排气等处管道的埋深，要考虑井室的形状、大小及井内阀门实际尺寸和操作尺寸。
给水管道施工组织设计三篇
给水管道施工组织设计三篇篇一：给水管道施工组织设计第一章编制依据根据招、投标文件要求，本施工组织设计依据以下文件编制：1．《纬三路（二号坝路—文津北路）给水管道工程施工招标文件》及工程量清单。
2．《纬三路（二号坝路—文津北路）给水管道工程施工图》。
3．《市政工程质量检验评定标准》。
4．《给水排水管道工程施工及验收规范》GB50268-97。
5．《工地施工现场供用电安全规范》GB50194-93。
6．本公司的ISO9001-2000版《质量手册》及《程序文件》。
7．本工程现场踏勘情况。
第二章工程概况第一节工程概况纬三路（二号坝路—文津北路）给水管道工程，设计管材主要采用球墨铸铁管，T型接口。
1.给水管道工程a.管材及接口：给水管道工程主要采用DN100～DN300球墨铸铁管，另外还有D600、D200、D150、DN100球墨铸铁管的埋设，还有部分D300、D150钢管的埋设。
管道接口采用T型接口，支管管顶实际覆土小于0.7米时，采用C20砼护管。
b.阀门井、排气井砌筑，消火栓。
第二节工程质量要求及验收标准根据招、投标文件规定，本工程按建设部现行市政工程质量检验评定标准和施工规范验收。
本工程质量要求为合格。
第三节工程期限根据招标文件规定，本工程施工工期为15日历天。
第四节施工设想作为我公司能得到业主单位的信任，应邀参加本工程的投标，有机会能在该工程建设中展现自己的综合实力，造福一方人民，感到无比的自豪。
为此我们认真研究了本工程的招标文件，并经现场踏勘，澄清了疑问，本着真诚合作、优质服务的精神，在全面理解有关文件的基础上，对贵方招标所列的全部条款表示接受和承诺。
我们将投入最优秀的施工管理人员和性能合格的机械设备，形成最佳组合，充分发挥我们的特长，确保工程在15日历天内完工，质量达到合格等级。
第三章施工技术方案第一节施工准备工作在施工前首先应做好以下施工准备工作：1．熟悉施工图纸，如发现图纸问题，及时与设计部门联系解决。
给水管道工程计算公式
给水管道工程计算公式在给水管道工程设计中，计算公式是非常重要的工具，它可以帮助工程师准确地计算管道的尺寸、流量、压力损失等参数，从而保证管道系统的正常运行。
本文将介绍一些常用的给水管道工程计算公式，希望能对工程师们在实际工作中有所帮助。
1. 管道流量计算公式。
在给水管道工程设计中，计算管道的流量是一个非常重要的步骤。
通常情况下，管道的流量可以通过以下公式来计算：Q = A v。
其中，Q表示流量，单位为m3/s；A表示管道的横截面积，单位为m2；v表示流速，单位为m/s。
2. 管道压力损失计算公式。
在给水管道系统中，管道的压力损失是一个非常重要的参数，它直接影响着管道系统的运行效率。
通常情况下，管道的压力损失可以通过以下公式来计算：ΔP = f (L/D) (v^2/2g)。
其中，ΔP表示压力损失，单位为Pa；f表示摩擦阻力系数；L表示管道长度，单位为m；D表示管道直径，单位为m；v表示流速，单位为m/s；g表示重力加速度，单位为m/s2。
3. 管道直径计算公式。
在给水管道工程设计中，确定管道的直径是一个非常重要的步骤。
通常情况下，管道的直径可以通过以下公式来计算：D = (4Q/πv)^0.5。
其中，D表示管道直径，单位为m；Q表示流量，单位为m3/s；v表示流速，单位为m/s。
4. 管道材料选型计算公式。
在给水管道工程设计中，选择合适的管道材料是一个非常重要的步骤。
通常情况下，管道材料的选型可以通过以下公式来计算：C = (P D)/S。
其中，C表示管道的材料选择系数；P表示管道的压力，单位为Pa；D表示管道的直径，单位为m；S表示管道的拉伸强度，单位为Pa。
5. 管道支架间距计算公式。
在给水管道工程设计中，确定管道支架的间距是一个非常重要的步骤。
通常情况下，管道支架的间距可以通过以下公式来计算：L = (E D (P+Q))/(2F)。
其中，L表示管道支架的间距，单位为m；E表示管道的弹性模量，单位为Pa；D表示管道的直径，单位为m；P表示管道的压力，单位为Pa；Q表示管道的流量，单位为m3/s；F表示管道支架的安全系数。
给排水管道设计任务书
给排水管道设计任务书任务背景在城市建设与发展的过程中，给排水管道是城市基础设施的重要组成部分。
合理设计的给排水管道系统可以有效地保障城市居民的日常生活用水和排水功能，同时也对环境保护具有重要意义。
本文档旨在明确给排水管道设计的任务要求，为相关设计工作提供指导和依据。
任务目标本次给排水管道设计任务的主要目标是设计一个可靠、高效、安全的给排水管道系统，满足城市居民的日常生活用水和排水需求。
具体目标包括：1.设计合理的给水管道系统，确保水质清洁、供水稳定，并满足城市居民的用水量需求。
2.设计合理的污水管道系统，确保污水能够顺利排出，减少污水倒流和堵塞的风险。
3.考虑到城市的持续发展和冗余备份的需求，设计合理的给排水管道布置方案。
任务内容本次给排水管道设计任务的主要内容包括但不限于以下几个方面：1.给水管道设计：根据城市居民的用水量需求和建设区域的地理条件，设计合理的给水管道系统。
需要考虑供水管道的等级、材质、布置方案等因素。
–给水管道等级：根据供水需求分析和供水压力要求，确定不同区域的管道等级，并设计合适的管径。
–给水管道材质：根据地下水质量和供水需求，选择合适的管道材质，如钢管、铸铁管、塑料管等。
–给水管道布置方案：结合城市规划和建筑布局，确定给水管道的布置方案，考虑到工程施工的可行性和管道的可维修性。
2.污水管道设计：根据城市居民的污水排放量和建设区域的地理条件，设计合理的污水管道系统。
需要考虑污水管道的流量、坡度、堵塞风险等因素。
–污水管道流量计算：根据人口数量、生活用水量和污水排放标准，计算出污水管道的设计流量。
–污水管道坡度设计：确保污水能够顺利流动，避免污水堵塞和倒流的风险。
–污水管道布置方案：结合城市规划和建筑布局，确定污水管道的布置方案，考虑到工程施工的可行性和管道的可维修性。
3.给排水管道的冗余备份设计：考虑到城市的持续发展和管道故障的风险，需要设计合理的给排水管道冗余备份方案。
确保在单个管道发生故障时，能够及时切换到备份管道，不影响城市居民的日常生活需求。
10 室外给水管道设计
室外给水管道设计一、给水系统组成给水系统主要由：原水水源取水构筑物、原水输送管、原水处理构筑物（位于自来水厂）、水量调节构筑物（清水池）、增压构筑物（加压泵站）、配水管网调结构物（高位水塔）和配水管网等七部分组成。
其工作流程如下：水源取水原水输送沉淀、消毒净化输送储存水源取水构筑物原水输送管自来水厂清水池加压输送储存配水输送加压泵站高位水塔配水管道用户水源一般选择流量稳定的河流上游，城市水源上游一定范围为城市水源保护区，该保护区内不容许任何污水排入；对地表水缺乏的城镇给水，水源一般选择深位水井，水源地一般位于水源不被污染的城镇上方，城镇人口较多一般深水井需要多口才能满足城市用水要求，为便于水厂交换维修，还需要配备备用井或备用水源。
深水井的特点是水质干净，水量充沛。
地表水源的特点是取水方便，取水成本低，但水质较差，需要经过繁杂的水净化过程才能配送。
二、给水系统1、统一系统：该系统统一按生活饮用水水质供水，为大多数城镇所采用。
2、分质系统:根据不同用水对水质要求的不同，采用分系统供应。
3、分压系统：根据管网压力的不同要求，如城镇中高层建筑区，要求较高的供水压力，此时可采用不同压力的供水系统。
4、分区系统：按地形形成不同的供水区域。
对于地形起伏较大的城镇，其高低区域采用由同一水厂分压供水的系统。
5、综合给水系统：根据供水区域地形、地势、水源、供水水压等情况综合以上两种或两种以上给水系统相组合形成的给水系统。
这也是大面积供水采用的供水形势。
三、管道水压1、管道设计水压在给水管网中能起到控制管网水压的点，称为控制点，也称供水最不利点。
以最高时用水量加消防用水量作为消防校核计算流量，即管网消防设计流量。
消防时控制点的最小服务水头为10m。
标准大气压（1atm）=101325Pa=1.0*105Pa=0.1MPa=1巴(bar)1毫米汞柱=1mmHg=133.3224Pa1毫米水柱=1mmHO=9.806375Pa（与所在纬度有关，纬度越大其值越大,常采2用9.8）1Pa=1N/m2=10-6MPa10m水柱=0.98MPa≈1.0MPa给水管道常用水压有大于或等于0.1MPa、0.5MPa、0.6MPa、1.0MPa、1.25MPa、1.6MPa等水压。
给排水管道支撑设计
给排水管道支撑设计
一、设计要求
给排水管道支撑设计需要遵循以下要求：
1. 所有支撑件必须符合国家规范。
2. 支撑件应防止振动、位移和扭曲。
3. 支撑件应对管道产生的负荷进行强度检验。
4. 管道的水平和垂直力载荷必须在支撑设计中得到考虑。
5. 支撑件的材料必须考虑到腐蚀和环境因素。
二、支撑设计类型
1. 固定支架：用于防止管道的位移。
固定支架适用于贯穿建筑物或其他结构的管道。
2. 悬挂支架：用于持续支撑管道和减少振动。
3. 补偿支架：用于防止管道因温度、重量等因素产生形变。
三、支撑距离
1. 支撑点距离取决于管道直径和管材材料。
距离必须保证管道
能够承受产生的负荷。
2. 支撑距离不应超过管道直径的1.5倍。
3. 如果管道转弯，则转弯部位应增加支撑点以减轻管道的负荷。
四、支撑件的材料
支撑件的材料应根据管道材质和环境因素进行选择。
支撑件也
应考虑到腐蚀和其他环境因素的影响。
五、支撑件的安装和维护
1. 支撑件的安装必须遵循国家规范。
2. 支撑件应定期检查，以确保其在有效工作状态下。
3. 支撑件应避免与管道接触的外来物质。
4. 任何损坏或损坏的支撑件应立即更换。
六、结论
在给排水管道支撑设计中，需要考虑许多因素，如支撑件类型，支撑点和材料。
为确保其正常工作和延长使用寿命，支撑件的选择
和安装的正确性至关重要。
给排水管道设计标准
给排水管道设计标准
说到给排水管道设计，这可是个大学问呢！首先，你得确保管道能顺畅地输送水，不论是进水还是排水，都得畅通无阻。
这就涉及到管道的材质、尺寸和布局了。
比如，材质得选耐腐蚀、耐压力的，这样才能保证用个几十年都没问题。
再说说尺寸吧，这可不是随便定的。
得根据流量、流速和管道长度来精确计算。
流量大了，管道就得粗点；流速快了，就得考虑减少弯道和阻力，让水“跑”得更顺。
布局方面也得讲究。
你不能把进水口和出水口设计得太近，那样水还没用呢就又流走了。
还得考虑地形、建筑和其他设施，确保管道不会与其他东西“打架”。
还有啊，给排水管道设计还得考虑环保因素。
比如，得确保污水能安全、有效地排放到处理设施中，不能污染环境。
还得注意节水，合理设计用水量，减少浪费。
当然啦，设计给排水管道还得考虑到成本和效益。
你得在保证质量的前提下，尽量控制成本，让项目更划算。
同时，还得考虑后
期的维护和管理，确保管道能长期稳定运行。
总之啊，给排水管道设计可是个技术活。
市政室外给水管道工程的设计
市政室外给水管道工程的设计市政室外给水管道工程的设计是城市基础设施建设中的重要一环。
给水管道的设计合理与否直接影响着城市居民的生活质量，因此其设计必须经过精心规划和科学布局。
本文将从室外给水管道工程的设计要素、设计流程与注意事项，以及设计中应该考虑的因素等方面进行介绍和讲解。
一、设计要素1. 管道材料的选择在室外给水管道工程的设计中，管道的材料是至关重要的一个要素。
常见的管道材料有铸铁、普通钢管、塑料管、复合管等。
在选择管道材料时，需充分考虑其耐腐蚀性、耐压性、施工便捷性和使用寿命等因素，从而选取出适合工程需求的管道材料。
2. 管道布局及走向管道的布局和走向直接关系到整个给水系统的运行效果。
合理的管道布局及走向能够保证水流畅通，减少系统的阻力，保障水的供应及质量。
3. 排气和排泥装置的设置在给水管道系统的设计中，要考虑到排气和排泥装置的设置。
排气装置能够有效的排除管道内的气体，避免气阻，提高水流速度；而排泥装置则能清除管道中的杂物和泥沙，保持水质清洁。
4. 阀门、接头及附件的选型在给水管道工程中，阀门、接头及附件是非常重要的一部分。
合理的选型能够保障给水系统的正常运行，减少系统故障率，提高供水的安全性与可靠性。
二、设计流程与注意事项1. 地形测量与勘察在进行室外给水管道工程的设计之前，首先需要对工程区域进行地形测量与勘察。
通过地形测量，能够了解地面地貌的情况，有利于制定科学的管道布局方案。
2. 管网设计进行管网设计时，需要综合考虑城市规划、用水量、地形、土质等因素，结合实际情况绘制管道布局图，确定管道的走向、接口位置和设备设置等。
3. 管道材料选取根据工程要求，结合地质条件与使用环境，选择合适的管材、管径及管材接头，合理、优化管道设计。
4. 设备选型根据给水系统的要求，选配适当的阀门、水泵等设备，保障供水系统的正常运行。
5. 施工图纸设计根据设计要求，绘制施工图纸，明确管线走向、施工要点及关键部位的施工细节，确保施工过程中的顺利进行。
给水管道工程设计防洪标准
给水管道工程设计防洪标准
一、抗洪能力
给水管道工程设计应充分考虑当地的洪水灾害情况，确保管道具有足够的抗洪能力。
在设计中，应考虑管道的强度、刚度、稳定性及埋深等要素，以满足抗洪要求。
同时，应结合历史洪水数据和地质勘查资料，对管道进行合理布局，避免穿越河谷、滑坡等易受洪水灾害影响的区域。
二、水位标高
在进行给水管道工程设计时，应充分考虑洪水位对管道的影响。
根据当地水文资料和防洪标准，合理确定管道的埋深和标高，确保管道在洪水期间的正常运行。
同时，应设置必要的排水设施，防止洪水倒灌进入管道。
三、防洪设施
为了应对洪水灾害，给水管道工程应设置相应的防洪设施。
例如，在河流穿越处，可采用橡胶套管、钢筋混凝土套管或防洪闸门等措施，以阻断洪水对管道的冲刷和浸泡。
此外，在管道沿线可设置排洪沟、截洪沟等设施，以降低管道承受的洪水压力。
四、洪峰应对
在遭遇特大洪水或洪峰时，给水管道工程应有相应的应对措施。
例如，在管道关键节点设置分流阀，以减轻管道压力；在泵站前设置调节池，以调节水量波动；在泵站后设置蓄水池，以备用水高峰时补充水源。
此外，应定期对管道进行巡查和维护，确保其安全稳定运行。
五、防洪安全管理
给水管道工程防洪安全管理应贯穿于设计、施工、运行全过程。
在设计中，应充分考虑防洪安全因素，采取有效的防护措施；在施工中，应严格遵守防洪安全规定，确保施工质量；在运行中，应加强监测和巡查，及时发现和处理隐患。
同时，应建立健全的应急预案和抢险队伍，确保在洪水灾害发生时能够迅速响应和处置。
给水管道施工方案设计
给水管道施工方案设计1. 引言给水管道施工方案设计是指在建筑物或其他工程项目中，安装和布置给水管道系统的过程。
通过合理的施工方案设计，可以确保给水管道的正常运行和使用，提供稳定的水资源供应。
本文将重点讨论给水管道施工方案设计的相关要点，包括项目背景、施工方案设计的目标和原则、施工流程、质量控制等内容。
2. 项目背景在进行给水管道施工方案设计之前，需要了解项目的背景信息。
项目背景包括建筑物类型、用水需求、用水方式等相关信息，这些信息对给水管道的设计和施工都有很大的影响。
针对不同的项目背景，需要考虑以下几个方面：•建筑物类型：根据建筑物的类型（如住宅、商业建筑、工业建筑等），确定给水管道的布局和口径设计。
•用水需求：根据建筑物的用水需求，合理安排给水管道的设计方案，确保满足日常用水需求。
•用水方式：考虑用水方式（如直接供水、储水供水等），选择合适的给水管道材料和阀门配置等。
3. 施工方案设计目标和原则在进行给水管道的施工方案设计时，需要明确施工方案的目标和原则，以确保施工的质量和效率。
施工方案设计的目标包括：•确保给水管道的正常运行和使用。
•提高施工效率，缩短工期。
•控制成本，降低施工成本。
•提高施工安全性，确保施工过程的安全。
施工方案设计的原则包括：•合理布置管道线路，最小化管道长度，减少压力损失。
•选择合适的给水管道材料，考虑材料的耐腐蚀性、耐压性和使用寿命等因素。
•合理配置阀门和连接件，方便日后的检修和维护。
•保证施工质量和安全，严格遵守相关的施工标准和规范。
4. 施工流程给水管道的施工流程主要包括以下几个环节：4.1 取水源首先需要确定水源，根据项目背景选择合适的取水方式，如自来水供应、井水供应等。
在取水源阶段，需要进行水质测试和水源可行性评估，确保取水源的水质符合相关标准。
4.2 管道布局根据建筑物的结构和平面布局，设计给水管道的布局方案。
布局方案应考虑到管道的连接性、管道的通径和管道的输水能力等因素。
给水排水管道工程设计
给水排水管道工程设计给水排水管道工程设计是一个重要的环节，它直接关系到城市的生活和环境卫生，其质量和可靠性直接影响到人民的生活质量。
一、设计原则1.合理布局。
应注重管网结构的合理布局，保持供需平衡，能够为用户提供合格的水质和满足他们的用水需求。
2.可靠性。
争取设计更长的使用寿命和更完善的功能，通过系统化、现代化、自动化的手段来提高效率，保证给水水质卫生、排水的稳定性、安全性和可靠性。
3.保护环境。
建设现代化的给水排水管理系统，要从源头上清除现有的污染，尽量减少污染物排放和处理费用，保护城市环境和水资源。
4.可持续性。
遵循可持续发展的要求，采用可以被替代的技术、材料和处理方式，用更加环保、经济和健康的方式来满足需要，使供水水资源得以持续利用。
二、设计流程1.需求分析和规划。
根据城市发展规划和人口增长预测，确定给水管道和排水管道的路线和布置，明确技术标准和科学指导，确定所需投资，制定设计方案。
2.工程勘察和评审。
根据设计方案进行勘查，进行技术和设计方案的评估，以确定最佳的输送、过滤、加药和处理方式。
3.设计计算和软件分析。
根据实际情况进行管道模型设计和计算，帮助确定管道直径、压力和流量，并进行模拟测试，找出优化策略。
4.方案设计和绘制。
根据最终确定的方案，进行相关的工程绘制，包括施工图、预制图、电力布线图、开挖图和剖面图等。
5.标准备案和批准。
在设计项目结束时，要进行标准化备案，批准相关部门审批，确保在施工、安装和运行阶段的顺利推进。
三、具体要点1.选取优质材料，具有较高的韧性和防腐性能，特别是对于排水管道，应选择耐酸碱和耐化学腐蚀的材料，避免污染物的渗漏和腐蚀。
2.在设计管网系统时，应以供能平衡为原则，避免水压过高或过低，同时注意调配沉积物和防止管道堵塞。
3.管道的选型和设计应该是标准化的，能够轻松维护和更换；阀门的密封性和应急排放能力要保证。
4.在水管道和排水管道的设计中，应该考虑面对各种气候和地质条件的可能影响，例如排水管道的地下水位、雨量和地形。
给水管道平面及纵断面图设计步骤
给水管道平面及纵断面图设计流程最后修订时间：一、准备工作操作步骤：1、设置->设工程名在HySzGxWork下创建本工程数据储备文件夹2、设置->出图比例施工图纵断面图出图比例为1：2000 实施方案纵断面图出图比例为1：20003、设置->文字大小一般取34、设置->标注小数位一般取35、设置->图框设置A0~A4图框均不要“对中线、标尺线、会签栏”,全部不打勾,然后保存设置6、设置->管道规格这里我们主要调整给水硬聚氯乙烯管的相关数据即可以管道为准,确定保存后,需重启鸿业市政管线程序生效7、设置->管线标注->管长管坡8、设置->纵断表头->给水->用户①这里选择设计路面标高类别是为了方便做纵断面设计时可以根据实际情况调整纵断面图上的地面标高②%%145在stedi字体中显示为千分号③节点大样及管道平面的行间距可以根据实际设计阶段做调整9、设置->纵断标注施工图桩号间隔：50 实施方案桩号间隔：100备注：其中步骤1、2、4、8、9在不同工程不同设计设计阶段中有不同设置,每次均需重新设置;二、绘制平面及纵断面图操作步骤：1、布置管线采用pl命令布置管线,线段及小幅度曲线均可,尽量直线段越长越好,可减少节点量,减轻后续的工作量;布置完管线后,利用x命令打散管线,给水->定给水管2、管道桩号平面->管线桩号->定义给水管线桩号平面->管线桩号->桩号标注设置通常常用千米桩号、左侧标注->小桩号侧标注,施工图整桩间隔50,实施方案整桩间隔100平面->管线桩号->自动标注管线桩号3、从图面提取地面标高平面->自然地形->自然离散点->文本定义/属性块转如果自然地形标高数据为属性块,则采用属性块转平面->自然标高文件->地图提标高整桩间隔米一般情况下,施工图取25,实施方案取50->生成列表->提取标高存入文件在一个工程中如果有多条桩号线的时候,注意保存的文件名称应分别进行自定义以示区别平面->自然转设计将从图上读取的自然地形标高文件转换成本次工程的设计标高文件4、布置管道阀门井及消火栓给水->布置井类->阀门井->按桩号布置/选择检查井布置点一般情况下采用“按桩号布置”,阀门间距取600m,无消火栓时间距可取600~1000m;在按桩号布置阀门时应注意整桩附近的已有节点,一般已有节点在5m以内布置阀门井会导致阀门井节点不可生成,最后无法计算;故在这种情况下,采用“选择检查井布置点”方式布置阀门井替换已有节点给水->自动布置消火栓消火栓开始桩号尽量选择整桩,如果从0+000开始设置消火栓,应将开始桩号定在0+120,0+000桩号消火栓手动添加5、节点编号给水->节点编号->主节点编号该操作完成后,图上无显示6、定节点地面标高给水->井地面标高->管里程标高计算G->“选择要计算节点”7、定管道管径给水->定义管径-> “选择要定义直径管线管材要求一致”8、定管埋深给水->定管埋深->管顶覆土定标高F一般管顶覆土取9、绘制纵断面图工具->给水新版纵断裁图->管道里程断面裁图->“选择起点井”->“选择终点井”->“空选或回车退出”实施方案、施工图：横向比例2000,竖向比例200地面标高确定方法->自然标高文件计算设计地面标高确定方法->设计标高文件计算确定->绘制纵断面图在实施方案设计阶段,尽量采用A3图幅,单幅桩号数600m,在施工图设计阶段;采用A2图幅,单幅桩号数450m10、绘制小平面图标注->标井编号->重设标注内容G标注内容只选择“编号”标注->标井编号->平行管->成组标注Z->“选择要标注节点”->“请选择任一个样本检查井”->“点取标注位置点”标注->测量坐标标注该步骤可只在施工图设计中出现工具->自动裁图->平面自动裁图取样方式11、完成平面及纵断面图绘制节点大样：给水->节点图井表->平面管件整理完善图面信息->统计工程量->完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主控项目
4.2.1 强调室内给水管道试压必须按设计要求且符合规范规定，列为主控项目。
检验方法分两档：金属及复合管给水管道系统试压参照钢制给水管道试压的有关规定；塑料给水管道系统试压则参照CECS18：90及各塑料给水管生产厂家的有关规定，制定本条以统一检验方法。
4.2.2 为保证使用功能，强调室内给水系统在竣工后或交付使用前必须通水试验，并作好记录，以备查验。
4.2.3 为保证水质、使用安全，强调生活饮用水管道在竣工后或交付使用前必须
进行吹洗，除去杂物，使管道清洁，并经有关部门取样化验，达到国家《生活饮用水标准》才能交付使用。
4.2.4 为延长使用寿命，确保使用安全，规定除塑料管和复合管本身具有防腐功
能可直接埋地敷设外，其他金属给水管材埋地敷设均应按规范规定作防腐处理。
一般项目
4.2.5 给水管与排水管上、下交叉铺设，规定给水管应铺设在排水管上面，主要
是为防止给水水质不受污染。
如因条件限制，给水管必须铺设在排水管下面时，给水管应加套管，为安全起见，规定套管长度不得小于排水管管径的3倍。
4.2.6 原《规范》第9章内容过于烦锁，使用不方便，根据调研确定此两款。
4.2.7 给水水平管道设置坡度坡向泄水装置是为了在试压冲洗及维修时能及时排
空管道内的积水，尤其在北方寒冷地区，在冬季未正式采暖时管道内如有残存积水易冻结。
4.2.8 本条参照《建筑采暖卫生与煤气工程质量检验评定标准》GBJ 302-88（以
下简称《验评标准》）第 2.1.14条及表2.1.14、并增加塑料管和复合管部分内容。
4.2.9 管道支吊架应外观平整，结构牢固，间距应符合规范规定，属一般控制项目。
4.2.10 为保护水表不受损坏，兼顾南北方气候差异限定水表安装位置。
对螺翼式水表，为保证水表测量精度，规定了表前与阀门间应有不小于8倍水表接口直径的直线管段。
水表外壳距墙面净距应保持安装距离。
至于水表安装标高各地区有差异，不好作统一规定，应以设计为准，仅规定了允许偏差。
