桥梁设计荷载
第4.2.2条 预加力 在结构进行正常使用极限状态设计和使用 阶段应力计算时,应作为永久作用计算其主效 应和次效应,并计入相应阶段的预应力损失, 但不计由于偏心距增大引起的附加效应; 在结构进行承载能力极限状态设计时,预 加力不作为作用,而将预应力钢筋作为结构抗 力的一部分,但在连续梁等超静定结构中,仍 需考虑预加力引起的次效应。
支座摩阻力
F = µ ⋅W
偶然作用
偶然作用
偶然作用是指在结构使用期间出现的 概率很小,一旦出现,其值很大且持续时 间很短的作用。《桥规》中的偶然荷载包 括地震作用、船舶或漂流物的撞击作用和 汽车撞击作用。
地震作用
在地震区建造桥梁,必须考虑地震作用。
第4.4.1条 地震作用 地 震 动 峰 值 加 速 度 等 于 0.10g 、 0.15g 、 0.20g、0.30g地区的公路桥涵,应进行抗震设 计。 地震作用的计算及结构的设计,应符合现 行《公路工程抗震设计规范》的规定。
车辆荷载
前轮: 0.3×0.2 中、后轮: 0.6×0.2 各荷载等 级采用相同的 车辆荷载。
横向布载
车道荷载横向分布系数应按设计车道数如下图布 置车辆荷载进行计算。
横向布载
桥涵设计车道数应符合下表的规定:
桥面宽度 车辆单向行驶时 车辆双向行驶时 W<7.0 7.0≤W<10.5 6.0≤W<14.0 10.5≤W<14.0 14.0≤W<17.5 14.0≤W<21.0 17.5≤W<21.0 21.0≤W<24.5 21.0≤W<28.0 24.5≤W<28.0 28.0≤W<31.5 28.0≤W<35.0 桥涵设计车道数 1 2 3 4 5 6 7 8
桥梁工程第二章桥梁规划设计概述及桥梁设荷载
定出现,但一旦出现其值很大且持续
载他 可 变 荷
风力,汽车制动力,流水压力, 冰压力,温度影响力,支座摩 阻力,
时间较短的荷载,它包括船只或漂浮 载
物撞击力、地震力。
❖桥梁设计时许考虑荷载组合。
偶然 荷载
地震力,船只或漂流物撞击力
上一页 下一页 返回
2024/3/26
❖桥梁横断面设计,主要是确定桥面净空和与此相适应的桥跨结 构横断面的布置。
❖《公路桥涵设计通用规范》(JTJ021-89)(以下简称《桥规》)
规定了公路桥面净空限界及桥面布置的尺寸规定(见表2-1和图23)。
❖桥上人行道和自行车道的设置,应根据需要而定,并与路线前 后布置配合,必要时自行车道和行车道宜设置适当的分隔设施。
2024/3/26
上一页 下一页 返回
1
2.1.2 桥梁设计的基本资料
桥梁总体设计涉及的因素很多,必须经过充分的调查研究,
根据具体的情况,提出正确合理的设计方案和计划任务书。因此 必须进行一系列的野外勘测和资料的收集工作。对于跨越河流的 桥梁在勘测时应收集如下资料:
1.桥梁承担的具体任务:调查桥上的交通信息和交通要求。调 查桥上有无各类管线需要通过。
❖非通航河流,梁底一般应高出设计洪水位(包括壅水和浪高) 不小于0.5m,高出最高流冰水位0.75m;支座底面应高出设计洪 水位不小于0.25m,高出最高流冰水位不小于0.5m,支座处有围 护隔水者不受此限。对于无铰拱桥,拱脚允许被设计洪水位淹没, 拱顶底面至设计洪水位的净高不小于1.0m。对于有漂流物和流冰 阻塞以及易淤积的河床,桥下净空应适当加高。
❖桥面铺装一般不作受力计算。为使
铺装层具有足够的强度和良好的整体
桥梁的设计荷载
根据桥梁的设计使用寿命和预期的维 修、加固等因素,综合考虑其安全系 数,以确保桥梁在整个使用寿命期间 能够保持安全和稳定。
05 桥梁设计中的结构分析
CHAPTER
静力分析
静力分析是桥梁设计中最重要的结构分析之一,用于确定桥梁在静力荷 载(如恒载和活载)作用下的响应。
静力分析的主要目的是评估桥梁的强度、刚度和稳定性,以确保桥梁在 使用过程中能够安全、可靠地承受各种荷载。
在特殊荷载组合中,需要考虑不同荷 载之间的相互作用和影响,以及这些 荷载对桥梁结构的影响。
特殊荷载组合需要考虑的是桥梁在特 殊情况下的安全性和稳定性,以确保 桥梁在这些情况下能够保持安全和性 能。
04 桥梁设计中的安全系数
CHAPTER
恒载安全系数
1 2
恒载安全系数
用于确保桥梁在长期恒定载荷作用下能够保持安 全和稳定。
尺寸优化
尺寸优化是指在给定结构的形状和布局下,通过调整结构 构件的截面尺寸或厚度等参数,以达到减小结构重量、降 低工程成本和提高结构刚度的目的。
尺寸优化方法包括线性规划法、遗传算法和模拟退火算法 等,这些方法通过数学模型和计算机技术,可以快速准确 地找到最优解。
形状优化
形状优化是指在给定结构的尺寸和布局下,通过改变结构的边界形状或轮廓线, 以达到提高结构性能、减小结构重量和降低工程成本的目的。
长期荷载组合
长期荷载组合是指桥梁在长期使 用过程中可能承受的荷载情况, 包括车辆、人群、风、雨、雪等。
长期荷载组合需要考虑的是桥梁 的耐久性和可靠性,以确保桥梁 在长期使用过程中能够保持安全
和性能。
在长期荷载组合中,需要考虑不 同荷载之间的长期效应,以及这
些荷载对桥梁结构的影响。
桥梁设计中的荷载问题及处理措施
正 常使用 极 限状态 的设计 :
b ) 暂 时状 况
指桥 涵使 用过 程 中承受 临 时性 作
及人 们生命 财产 的安 全 。因此 在桥 梁设 计 中 .应考 虑车 辆活 载 以及 可 能的 冲击 力作 用效 果 .以及人 群
用 的状 况 .它 仅要 求 进 行 承载 能力 极 限状态 设 计 . 必 要时才 进行 正常 使用 状态 的设计 :
城市规 范 中有关 均布 荷载 比较 大 、集 中 的荷 载 比较 小 .但 由于公路 荷 载冲击 系数 提高 很 明显 .最 大跨 径值 基本 上 都 以2 0 m为 界 限 。车辆 荷 载 常用来 计 算 横 隔梁 、桥 台及 行 车道板 等 。 桥 梁荷 载设 计 中 .按 承载 能力极 限状态 和 正常 使用 极 限状态进 行作 用效应 组 合 ,取其 最不 利 效应 组合 进行 设计 三 种状况 分别 如下 :
二 是桥 梁在 实际 通行过 程 中 的车流量 超过 了设 计 上 限 :三是个 别车 辆存在 违规 超载 现 象 。在桥 梁设 计 中 .为 了计 算方 便 .建议设 计 荷载 选择 均布 荷 载及 集 中荷 载组 合 。城 市 桥梁 中 ,低 于5 0 m跨 度 的 中小 型跨 度 桥 占大多 数 ,荷 载 连续 ,建 议参 照 《 公 路 桥 梁设 计 通用 规 范》 ( J T G D 6 0 -2 0 0 4 ) ;5 - 5 0 m 跨 度桥 梁 按 照荷 载 的 内插 来 考虑 。针对 不 同类 型 的桥 梁 , 应该 参 照相应 的桥 规 ,选 择标 准规 范去设 计实 施 。
3 桥 梁 设 计 中存 在 的 问 题
[ 1 ]耿 文 学. 提 高桥 梁设 计 可靠性 措 施 探讨 【 J J . 现 代
桥梁荷载计算
桥梁荷载计算1. 引言桥梁荷载计算是设计和评估桥梁结构所必须进行的重要步骤。
它涉及确定桥梁所承受的各种荷载以确保结构的安全和可靠性。
本文将介绍桥梁荷载计算的基本步骤和方法。
2. 荷载类型桥梁所承受的荷载可以分为静载和动载两大类。
静载包括自重、永久荷载和变动荷载等,动载则包括交通荷载和地震荷载等。
在进行荷载计算时,需要综合考虑这些荷载类型和其作用方式。
3. 荷载计算方法桥梁荷载计算常用的方法包括荷载系数法和极限状态设计法。
荷载系数法根据荷载的重要性和不同情况的考虑,对设计荷载进行适当的放大,以增加结构的安全性。
极限状态设计法则基于结构在极限荷载作用下仍保持安全的原则,考虑结构承载能力与荷载作用之间的平衡。
4. 荷载计算的步骤进行桥梁荷载计算时,可以按照以下步骤进行:4.1. 荷载收集在荷载计算之前,需要收集有关桥梁所受荷载的相关信息,包括桥梁类型、使用情况、车辆类型、路面条件等。
这些信息将有助于准确确定设计荷载。
4.2. 荷载分析根据桥梁受荷载的特点和使用情况,进行荷载分析。
这将包括静载和动载的计算,并对荷载进行合理的组合。
4.3. 荷载计算根据收集到的荷载数据和进行的荷载分析,进行桥梁荷载计算。
此步骤将使用荷载系数法或极限状态设计法,确保结构在设计荷载下的安全性。
4.4. 结果评估评估桥梁在设计荷载下的反应和行为,检查是否满足结构设计要求。
如果不满足,需要进行合理的调整和优化。
5. 结论桥梁荷载计算是确保桥梁结构安全和可靠性的重要步骤。
通过收集荷载信息、进行荷载分析和计算,可以为桥梁设计提供合理的荷载要求和设计依据。
在进行荷载计算时,应遵循相应的计算方法和规范,以确保桥梁满足设计要求。
毕业设计一级公路桥梁工程设计计算
毕业设计一级公路桥梁工程设计计算公路桥梁工程设计计算是指针对一级公路建设项目中的桥梁工程,通过运用相关的计算方法和原理,对桥梁各部分的尺寸、材料、荷载等进行计算和确定,确保桥梁的安全性、稳定性和经济性。
整个设计计算工作可以分为以下几个步骤:1.桥梁类型选择:根据实际情况和设计要求,选择适合的桥梁类型,如梁式桥、拱桥、悬索桥等。
2.车行荷载计算:根据设计标准和实际使用情况,确定车辆荷载的大小和分布形式,以此进行桥梁的承载能力计算。
3.地基承载力计算:对桥梁的地基进行承载力计算,确定桥墩和桥基的尺寸和深度。
4.结构分析计算:根据桥梁的结构形式,进行强度、刚度和稳定性等方面的计算。
对于梁式桥,需要对主梁和支座进行强度和刚度计算;对于拱桥,需要对拱体和桥台进行力学分析;对于悬索桥,需要对悬索和桥塔进行计算。
5.材料选择和计算:根据设计要求和实际情况,选择合适的材料,并进行相应的强度和耐久性计算。
6.施工工况计算:在桥梁建设过程中,需要考虑施工阶段的荷载和施工过程中的承载能力,进行相应的计算。
7.防护装置和附属设施计算:对于一级公路桥梁工程,还需要进行相关的防护装置和附属设施的计算,如护栏、标志牌等。
整个设计计算工作需要运用相关的工程力学、结构力学、材料力学等理论和知识,结合实际情况进行具体计算。
同时,还需要依据国家和地方的桥梁设计规范和标准进行设计,确保桥梁满足安全性、稳定性和经济性的要求。
为了保证计算结果的准确性和合理性,设计人员还应该充分考虑不确定性因素和安全裕度,进行必要的校核和验证。
同时,设计计算过程中还应该积极借助计算机辅助设计软件和工具,提高计算效率和精度。
总之,一级公路桥梁工程设计计算是保证桥梁工程的安全性和稳定性的重要环节,它需要综合运用各种理论和方法,进行全面、准确的计算和分析,确保桥梁的设计符合工程技术标准和要求,为实际施工提供可靠的依据。
桥梁工程设计荷载车辆荷载等
桥梁设计时中以活载静重乘上动力系数来 反映这种影响。
铁路桥动力系数 1+μ 公路桥冲击系数 μ 动力系数(或冲击系数)公式中考虑 了不同类型桥跨、跨度和加载长度的影响。
ห้องสมุดไป่ตู้
铁路桥动力系数
1+μ
①
混凝土梁
0.146 当l 8m时, 1+= 1.277+ l 0.2
0.920 当l 8m时, 1+= 1.014+ l 0.2
鉴于车辆不可能全部同时刹车 公路《桥规》规定:
1 或 2 车道桥,制动力按一行汽车车队总重量的 10%,但不得小于一辆重车重量的30%。
4车道桥为上述数值的两倍。
铁路《桥规》规定:
制动力按计算长度内列车竖向静活载标准值的15% 计算,牵引力按加载长度等于或小于30m内列车静 活载标准值的30%计算,按控制者设计。 当设计桥墩台时,上述制动力和牵引力按 10% 和 15%计算,按控制者设计。 当制动力与离心力同时计算时,制动力或牵引力按 列车竖向静活载标准值的5%计算。 双线按一线计,多线按两线计。
一
可变作用
可变作用 设计使用期内其值随时间变化,且
其变化与平均值相比不可忽略的荷载。
一、基本可变作用
包括:列车活载、汽车或平板挂车或履带车、 由列车活载和汽车活载引起的冲击力、 曲线上的离心力、 由活载引起的土侧压力。 公路桥中的人群荷载。 铁路桥梁的列车横向摇摆力等。
(一)列车活载 轴重、轴距各异。 为规范设计,我国根据机车车辆轴重、轴距对 桥梁不同影响及考虑车辆的发展趋势,制定了 中华人民共和国铁路标准活载图式。 (简称“中—活载”) 中—活载——160km/h、200km/h ZK—活载——250km/h、300km/h以上高速
桥梁工程中的荷载标准与设计规范要求
桥梁工程中的荷载标准与设计规范要求近年来,随着城市发展和交通建设的不断推进,桥梁工程在我们生活中的地位变得越来越重要。
而在桥梁的设计与建设过程中,荷载标准与设计规范要求起着至关重要的作用。
本文将从荷载标准和设计规范两个方面来探讨桥梁工程中的要求。
一、荷载标准的重要性和类型荷载标准是指参与桥梁设计与建设过程中所需考虑的各种外部荷载。
这些荷载可能来自于自然环境、交通运输工具、人员聚集等因素。
荷载标准的制定可以确保桥梁结构的安全性和可靠性。
下面是一些常见的荷载类型:1. 死载:桥梁结构本身的重量及固定荷载,如桥梁自身结构、护栏、道路铺装等。
2. 活载:主要包括交通载荷,如汽车、火车、行人等。
交通载荷是桥梁设计中最重要的荷载之一,需要根据实际使用情况和设计标准进行合理的考虑。
3. 风荷载:桥梁结构在风力作用下产生的荷载。
因为桥梁是一个相当大且开放的结构,风荷载的考虑尤为重要。
4. 温度荷载:随着气温变化,桥梁结构会因热胀冷缩而产生荷载。
5. 地震荷载:地震是一种不可预测的自然灾害,对桥梁结构安全性提出了严峻的挑战。
因此,地震荷载的考虑也是桥梁设计中必不可少的一部分。
二、设计规范的要求设计规范是指在桥梁设计阶段需要遵循的相关规则和指南。
设计规范的目的是为了确保桥梁结构的安全性和可靠性,并使得不同设计单位之间的设计结果具有可比性。
设计规范通常包括以下几个方面的要求:1. 荷载标准:设计规范会明确规定桥梁设计中所需考虑的各类荷载及其标准值。
这些标准值会根据不同的桥梁类型、跨度和使用条件等进行具体的调整。
2. 结构安全性要求:设计规范会要求桥梁结构在正常使用和异常情况下都能满足一定的安全性要求。
比如,桥梁的承载能力、挠度限值、疲劳寿命等指标都需要在设计中进行合理的考虑。
3. 施工与检测要求:设计规范也会涉及桥梁工程的施工和检测要求。
这些要求包括工程施工的工艺、质量控制要求,以及工程建成后的定期检测与维护等。
4. 材料选用与使用:设计规范还会规定桥梁建设中所使用的各类材料的选用要求和使用限制。
桥梁的设计荷载
桥梁的设计荷载2.1.1 公路桥涵的汽车荷载《公路桥涵设计通用规范》(JDG D60-2004)将公路桥梁汽车荷载分为公路-Ⅰ级和公路-Ⅱ级两个等级。
汽车荷载由车道荷载和车辆荷载组成。
车道荷载由均布荷载和集中荷载组成。
桥梁结构的整体计算采用车道荷载:桥梁结构的局部加载、涵洞、桥台和挡土墙土压力等的计算采用车辆荷载。
车道荷载与车辆荷载的作用不得叠加。
车道荷载的计算图式如图2-3所示。
图2-3 公路桥梁车道荷载公路-Ⅰ级车道荷载的均布荷载标准值为=10.5kN/m,集中荷载标准值按表 2-4选取:k q k P 表2-4 公路桥梁集中荷载标准值计算跨径集中荷载标准值k P 备注5m ≤L480kN m 305m <<L采用直线内插求得50m ≥L360kN计算剪力效应时,上述荷载标准值应乘以1.2的系数。
公路-Ⅱ级车道荷载的均布荷载标准值和集中荷载标准值为公路-Ⅰ级车道荷载的0.75倍。
车道荷载的均布荷载标准值应满布于使结构产生最不利效应的同号影响线上,集中荷载标准值只作用于相应影响线中一个影响线峰值处。
k q k P 公路桥梁车辆荷载的立面、平面尺寸如图2-4,其主要技术指标规定如表2-5。
公路-Ⅰ级和公路-Ⅱ级汽车荷载采用相同的车辆荷载标准值。
(a) 立面 (b) 平面 图2-4 公路桥梁车辆荷载布置图(单位:kN.m) 表2-5 公路桥梁车辆荷载主要技术指标项 目 单 位 技 术 指 标项 目 单 位 技 术 指 标车辆重力标准值 kN 550 轮距m 1.8 前轴重力标准值 kN 30 前轮着地宽度及长度 m 0.3×0.2 中轴重力标准值kN2×120中、后轮着地宽度及长度m0.6×0.2后轴重力标准值kN 2×140 车辆外形尺寸(长×宽)m 15×2.5轴距m3+1.4+7+1.4公路工程技术旧标准中把大量、经常出现的汽车荷载排列成车队形式,作为设计荷载,把偶然、个别出现的平板挂车和履带车作为验算荷载。
第一篇 第三章 桥梁的设计荷载11
二、作用的取值
公路桥涵设计时,对不同的作用应采用不同的代表值。 1. 永久作用应采用标准值作为代表值。 2. 可变作用应根据不同的极限状态分别采用标准值、 频遇值或准永久值作为其代表值。承载能力极限状态设计及 按弹性阶段计算结构强度时应采用标准值为可变作用的代表 值。正常使用极限状态按短期效应(频遇)组合设计时,应 采用频遇值为可变作用的代表值;按长期效应(准永久)组 合设计时,应采用准永久值为可变作用的代表值。 3 偶然作用取其标准值为代表值。
6 汽车荷载制动力
1)汽车荷载制动力按同向行驶的汽车荷载(不计 冲击力)计算,以使桥梁墩台产生最不利纵向力 的加载长度进行纵向折减。 一个设计车道上由汽车荷载产生的制动力标准 值按本规范第4.3.1条规定的车道荷载标准值在加 载长度上计算的总重力的10%计算,但公路—Ⅰ级 汽车荷载不得小于165kN;公路—Ⅱ级汽车荷载不 得小于90kN。同向行驶双车道的汽车荷载制动力 标准值为一个设计车道制动力标准值的两倍;同 向行驶三车道为一个设计车道的2.34倍;同向行 驶四车道为一个设计车道的2.68倍。
V——设计行车速度(km/h);
2
R——曲线半径(m); 离心力的着力点在桥面以上1.2m处(公路桥)或轨顶面2m处(铁 路桥);多车道时应考虑折减。
• 4、汽车荷载引起的土侧压力
G h Bl 0
5、 人群荷载
L
≤ 50米:
3.0千牛/平方米 L ≥ 150米: 2.5千牛/平方米 L=50~15原则 2.作用效应组合的分类
1.作用效应组合的原则
1)只有在结构上可能同时出现的作用,才进行其效应的组合。 当结构或结构构件需作不同受力方向的验算时,则应以不同方向的 最不利的作用效应进行组合。 2)当可变作用的出现对结构或构件产生有利影响时,该作用不 应参与组合。 3)施工阶段作用效应的组合,应按计算需要及结构所处条件而 定,结构上的施工人员和施工机具均应作为临时荷载加以考虑。
桥梁设计的基本步骤
桥梁设计的基本步骤一.主要技术条件:(一)设计荷载(1)恒载梁体自重及桥面铺装:栏杆,过桥管线等;(2)活载汽车;挂车;人群;‘(3)温度整体升温;整体降温;局部温度;(4)基础不均匀沉降。
(5)风荷载(6)地震荷载(7)收缩徐变冲击与偏载在活载输入中考虑(二)设计规范《公路桥涵设计通用规范》(JTJ021-89)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ023-85)《公路桥涵施工技术规范》(JTJ041-89)《公路工程技术标准》(JTJ001-97)《城市桥梁设计准则》(CJJ11-93)《公路工程抗震设计规范》(JTJ027-96)二.尺寸的拟定1,桥面宽B=外栏+人行道+非机动车道+车行道+分隔带+车行道+非机动车道+人行道+外栏2,支点梁高:(1)变高度梁 H支=L跨/18(左右)(2)等高度梁 H支=L跨/20(左右)3,跨中梁高:(1)变高度梁 H支=L跨/40 (左右)4,翼板悬挑长度:Lb=B/4(左右)【最大值不宜超过5.5米】5,支点底板宽:B底=B/2(略小取值)【斜腹板可取更小值】6,支点底板厚:hd=H支/8~H支/127,支点截面腹板厚:Hw=B*L/K*H支(K=400~500)8,跨中腹板厚仅与腹板预应力有关:Hw=0.25~0.40米9,跨中截面底板厚:hd=0.25~0.35之间,与底板纵向预应力有关。
10,顶底板厚:hT=0.20~0.40米11,关于横隔板的设置,仅在支点截面设横隔板,横隔板厚与所选定的支座上摆纵桥向尺寸相近。
三,材料的选用:梁体混凝土一般选用C40~C60预应力:(1)顶板束一般采用12-7φ5,19-7φ5,27-7φ5三种类型(2)底板束一般与顶板束相同(3)腹板束比顶板束小Rby=1860Mpa 锚下控制张拉应力为1395Mpa(4)顶板横向预应力,现在比较多采用扁锚体系,最好使用钢筋混凝土结构。
(5)竖向预应力,较多采用φφ32高强精轧螺纹粗钢筋Ryb=1000Mpa,锚下控制应力为524.8KN四.梁部纵向计算的内容和方法:箱梁纵桥向静力计算分两部分(1)承载力极限状态(2)正常使用极限状态根据边界条件和施工方法确定计算模式,运用院编PRBP进行上机计算(一)计算的荷载组合(1)一期恒载+二期恒载+基础变位+汽车+人群(《公规》中的组合Ⅰ)(2)一期恒载+二期恒载+基础变位+挂车(《公规》中的组合Ⅲ)(3)(1)+顶升(5 )(《公规》中的组合Ⅱ)(4)(1)+顶升( 10 )(公规)中的组合Ⅱ)(5)(1)+线性升温(《公规》的组合Ⅱ)(6)(1)+线性降温(7)(1)+摩阻力(1)(8)(1)+摩阻力(2)(1)与(2)为相互反向的支座摩阻力(9)一期恒载+二期恒载+基础变位+满布人群(二),数据准备比较重要的数据(1)单元及节点坐标(2)截面信息(3)材料与支承信息(4)预应力束信息(5)施工阶段(6)运营阶段五,图纸组成1,图纸目录及说明书2,梁部总图3,纵向预应力束总图4,竖向预应力总图(横向)5,梁部横断面图6,各块件普通钢筋图7,锚下支承垫板,支座垫板,支撑钢管及锚具图8,桥面铺装,栏杆,泄水管设计图9,桥面照明及灯柱设计图10,施工步骤图(提供不平衡弯矩)11,预拱度及设偏量表12,过桥管线图13,其它关于横向分布调整系数:一、进行桥梁的纵向计算时:a) 汽车荷载1对于整体箱梁、整体板梁等整体结构其分布调整系数就是其所承受的汽车总列数,考虑纵横向折减、偏载后的修正值。
桥梁的总体规划和设计要点
6、环境保护和可连续发展
第二节 桥梁平、纵、横断面设计
一、桥梁旳平面设计 桥梁旳设计首先拟定桥位
⑴按照«公路工程技术原则»(JTG B01—2023) 旳要求,小桥和涵洞旳位置与线形应符合路线 旳总走向,为满足水文、路线弯道等要求可设 计斜桥和弯桥。 ⑵特大桥、大、中桥桥位,原则上应符从路线 走向,桥、路综合考虑,尽量选择在河道顺直、 水流稳定、地质条件良好旳河段。 ⑶桥梁旳平曲线半径、平曲线超高和加宽、缓解曲线、 变速车道设置等,均应满足相应等级线路旳要求。
第二章 桥梁旳总体规划和设计要点
第一节、桥梁设计旳基本原则
一、基本原则:实用、经济、安全、美观 1、技术先进
在因地制宜旳前提下,尽量采用成熟旳新 构造、新设备、新材料和新工艺,必须仔 细学习国内外旳先进技术,充分利用最新 科学技术成就,把学习和创新结合起来, 淘汰和摒弃原来落后和不合理旳东西。
2、安全可靠
桥位方案四:四堡桥址位
四堡桥址位于既有桥下游约13.5km,两岸铁路、 公路旳接线较潭头桥址方案和珊瑚沙桥址方案均 小,旦接线工程无需穿过市区,对城市旳发展、环 境污染及交通干扰等影响不大。但桥位处于涌潮河 段,对桥高和桥梁构造等有一定旳要求,对桥位上 游河段旳航运开发商一定旳影响。 经综合比较,最终推荐潭头桥址方案。
桥位旳选择应置于路网市一起考虑,要有利于 路网旳布置,尽量满足选线旳需要。桥梁建在城市 范围内时,要注重桥梁建设满足城市规划旳要求。
特大桥、大桥桥位应选择河道顺直稳定、河床 地质良好、河槽能经过大部分设计流量旳河段。
桥位不宜选择在河汉、沙洲、古河道、急弯、 汇合口、港口作业区及易形成流冰、流木阻塞旳河 段.以及断层、岩溶、滑坡、泥石流等不良地质旳 河段。
需在水库上修桥时,为降低中间桥墩,应 增大跨径。
桥梁的设计荷载及荷载组合

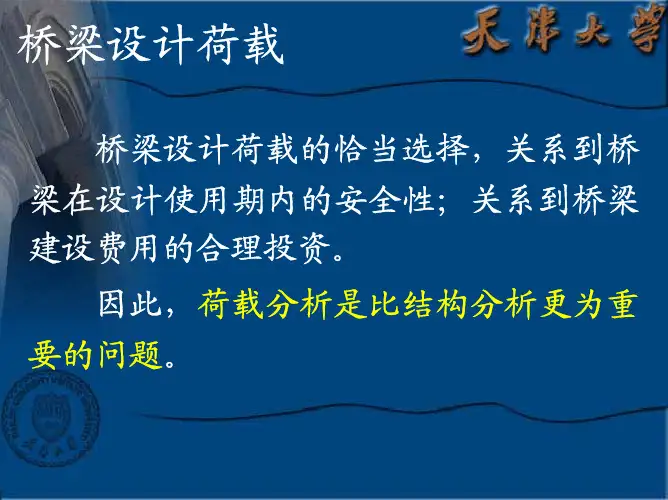

桥梁的设计荷载及荷载组合(1)如图:一、桥梁的设计荷载选定荷载和进行荷载分析是比结构分析更为重要的问题。
因为它关系到桥梁结构在它的设计使用期限内的安全和桥梁建设费用的合理投资。
近年来,由于交通量的不断增加,大型超重车辆的不断出现,风载、地震荷载的重要性愈显突出等,导致实际与可能作用在桥梁结构上的荷载越来越复杂,这就为桥梁荷载的选定和分析造成了困难,常因初始设计荷载选定的滞后,而造成桥梁早期破坏或加固。
我国现行的公路桥涵设计通用规范(JTJ021-85)中,将作用在桥梁上的荷载分为三大类:1.永久荷载(恒载)在设计使用期内,其值不随时间变化,或其变化与平均值相比可以忽略不计的荷载。
它包括结构重力、预加应力、土的重力及侧压力、混凝土收缩及徐变影响力,基础变位影响力和水的浮力。
2.可变荷载(活载)在设计使用期内,其值随时间变化,且其变化与平均值相比不可忽略的荷载。
按其对桥涵结构的影响程度,又分为基本可变荷载和其他可变荷载。
基本可变荷载包括汽车荷载及其引起的冲击力,平板挂车(或履带车)荷载,人群荷载,离心力,以及所有车辆所引起的土侧压力。
其他可变荷载包括汽车制动力,风力,流水压力,冰压力,温度影响力和支座摩阻力。
3.偶然荷载在设计使用期内,不一定出现,但一旦出现其值很大且持续时间较短的荷载,它包括船只或漂浮物撞击力,地震作用。
下面具体讲述各种荷载的意义:(一)永久荷载结构物的重力及桥面铺装、附属设备等外加重力均属结构重力,可按照结构的实际体积或设计时所假定的体积与材料密度计算。
作用在墩台上的土重力,土侧压力可参照《公路桥涵通用规范》(JTJ021-85)附录一、二和《公路桥涵地基与基础设计规范》(JTJ024-85)附录二中规定计算。
对于预应力混凝土结构,预加应力在结构使用阶段设计时,应作为永久荷载计算其效应,计算时应考虑相应阶段的预应力损失;在结构承载能力极限状态设计时,预应力不作为荷载,而将预应力筋作为普通钢筋计入结构抗力。
桥梁设计中常见荷载问题与解决措施
桥梁设计中常见荷载问题与解决措施在桥梁设计中,荷载问题是一个非常重要的考虑因素。
桥梁需要承受各种不同类型的荷载,包括静态荷载、动态荷载、环境荷载等。
合理地考虑和解决这些荷载问题是桥梁设计的关键。
以下是桥梁设计中常见的荷载问题以及解决措施。
1. 自重荷载自重是桥梁自身的重力荷载。
对于桥面板、横梁等桥梁部件的设计,需要考虑结构的稳定性和强度。
解决措施包括合理的材料选择和截面设计,以确保结构的强度和刚度满足设计要求。
2. 弯矩荷载在桥梁设计中,有时候会承受弯矩荷载,如重载车辆通过桥梁时引起的弯矩。
解决措施包括合理的截面设计和加强桥梁结构的刚性,以减小桥梁的挠度和应力。
3. 动态荷载动态荷载是指通过桥梁的移动荷载,如车辆、行人等。
这些荷载会导致桥梁发生振动和共振现象,对桥梁的安全性和稳定性有很大影响。
解决措施包括合理的结构和材料选择,以减小桥梁的振动幅度和共振频率。
4. 环境荷载环境荷载是指自然环境条件对桥梁的影响,包括风荷载、温度荷载、地震荷载等。
这些荷载会对桥梁的结构和稳定性产生影响。
解决措施包括考虑和评估各种环境荷载的作用和影响,并采取相应的设计和施工措施,以确保桥梁的安全性和可靠性。
5. 施工荷载桥梁在施工过程中需要经受一系列的施工荷载,如施工设备、机械和材料的重量和振动。
这些荷载会对桥梁的结构和稳定性产生临时性影响。
解决措施包括合理的施工方法和施工装备选择,以确保施工过程中对桥梁的影响最小化。
在桥梁设计中,荷载问题是一个重要的考虑因素。
合理地考虑和解决各种类型的荷载问题,对于确保桥梁的安全性、可靠性和持久性至关重要。
设计师需要充分了解不同类型的荷载特点和对桥梁的影响,采取相应的设计和施工措施,以确保桥梁的质量和性能达到设计要求。
公路工程中的桥梁荷载规范要求
公路工程中的桥梁荷载规范要求公路桥梁是城市发展和交通运输的重要组成部分,承担着重要的交通运输功能。
为保证公路桥梁的安全和可靠运行,桥梁荷载规范是不可或缺的一部分。
本文将介绍公路工程中桥梁荷载规范的要求,并探讨其对桥梁设计的影响。
1. 荷载分析在公路工程中,桥梁荷载是指施加在桥梁结构上的各种力和力矩,包括车辆荷载、行人荷载、风荷载、温度荷载等。
荷载分析的目的是确定每种荷载的大小和作用位置,为桥梁的结构设计提供依据。
2. 车辆荷载车辆荷载是指行驶于公路上的各种车辆对桥梁结构产生的荷载。
根据荷载分布情况和类型的不同,车辆荷载可分为静态荷载和动态荷载。
静态荷载包括自重、车辆停靠荷载等,而动态荷载则是指车辆行驶过程中引起的震动荷载。
荷载规范对车辆荷载进行了详细的分析和规定,以保证桥梁在实际使用中的安全。
3. 行人荷载行人荷载是指桥梁上行人产生的荷载。
根据桥梁的用途和周边环境的不同,行人荷载可分为正常行人荷载和特殊行人荷载。
正常行人荷载是指桥梁上正常行人所产生的荷载,而特殊行人荷载则是指在特定情况下,如人群聚集、游行示威等情况下的荷载。
荷载规范对行人荷载的计算和规定,旨在确保桥梁在人员通行过程中的安全性。
4. 风荷载风荷载是指风对桥梁结构产生的荷载。
由于公路桥梁所处的环境不同,风荷载的大小和方向也会有所变化。
荷载规范对风荷载进行了详细的分析和规定,以确保桥梁在强风环境下的稳定性。
5. 温度荷载温度荷载是指桥梁受到温度变化产生的热胀冷缩引起的荷载。
荷载规范考虑了温度荷载对桥梁结构的影响,以确保桥梁的正常使用和运行。
总之,公路工程中的桥梁荷载规范要求涵盖了车辆荷载、行人荷载、风荷载和温度荷载等多个方面。
这些规范要求的制定和遵守,保障了桥梁在使用过程中的安全性和可靠性。
对于桥梁设计人员来说,遵循荷载规范是保证桥梁设计达到预期性能的重要保证。
同时,监管部门也应加强对桥梁工程的施工和使用过程的监督,确保规范的落实和执行,以提升公路桥梁的整体质量和安全水平。
桥梁设计荷载
❖ 结构基频估算公汽式:车冲击力
(2)连续梁桥:
正弯矩效应和剪力效应
负弯矩效应
汽车荷载离心力
(三)汽车荷载离心力 1.产生原因: ❖ 当弯道桥梁的曲线半径等于或小于250m时,需考
虑车辆的离心力作用。
2.计算: ❖ 车辆荷载(不计冲击力)标准值乘以离心力系数C。
离心力系数按下式计算:
可变作用
二、可变作用(活载) (一)汽车荷载 ❖ 汽车荷载分为公路-I级和公路-Ⅱ级。
汽车荷载
1.车道荷载(整体计算)
车道 均布荷载标准值 荷载 集中荷载标准值
qk=10.5kN/m
P k kN
360 180
5
注:
1.计算剪力效应时,集中荷载标准值PK应 乘以1.2的系数。
2.均布荷载标准值应满布于使结构产生
第一篇 总论 Introduction
1 概论 2 桥梁的基本组成和分类 3 桥梁总体规划和设计要点 4 桥梁的设计荷载
4-1规范中有关设计荷载的规定
作用 Action —— 施加于结构上的一组 集中§力4或-1 分规布范力中有,关或设引计起荷结载构的外规加定变形或 分约类束: 变形的原因。前者称直接作用,也称 1)永久作用 荷Per载man,ent后act者ion称——间在接结构作使用用期。间,其量值不
气温分布
钢桥面板钢桥 最高 最低
混凝土桥面板钢桥
最高
最低
严寒地区
46
-43
39
-32
寒冷地区
46
-21
39
-15
温热地区
46 -9(-3) 39 -6(-1)
注:表中()内数值适用于昆明、南宁、广州、福州地区。
