液压油缸出厂实验台
液压油缸试验台
液压油缸试验台概述液压油缸试验台是一种用于测试液压油缸性能的专用试验设备。
通过将油缸加压和泄压的动作模拟出来，来验证油缸的可靠性、工作性能和寿命等特性。
结构液压油缸试验台由主机、液压系统、调节系统、控制系统、测量和记录系统等部分组成。
主机主要由试验台床身、夹具、试验器、液压工作台等部分组成。
床身通常是由高强度钢制成，能够满足试验过程中的承载要求。
夹具能够固定油缸，以防止在高压下造成的试验失效。
试验器能够控制加压和泄压过程，并记录泄压时间，用于验证油缸的性能。
液压工作台能够为试验器提供稳定的加压和泄压压力。
液压系统是液压油缸试验台最重要的组成部分之一，由液压泵、油箱、油管、阀门等部分组成。
液压泵能够提供稳定的液压压力，油箱作为油缸的储存设备，油管作为输送油液的通道，阀门作为控制油液流量和压力的手段。
调节系统由位置传感器、加热器、润滑系统等部分组成，用于对试验产品进行位置调整，提供加温和润滑，并且能够对试验器进行精细的调节和控制。
控制系统是液压油缸试验台最重要的部分之一，常见的控制系统有PLC和PC 控制系统。
PLC控制器具有响应速度快，反应迅速，稳定性好等优点。
PC控制器则更加灵活，可以对试验过程进行数据分析、建模、控制等。
一般情况下，PC控制器更加适用于较为复杂的试验项目。
测量和记录系统是用于记录各种重要的测量参数的设备，包含压力传感器、荷重计、温度计、激光位移计等，以帮助管理和监控试验过程。
试验过程1.将油缸依据夹具固定在试验器上；2.开启液压泵提供压力；3.控制系统记录压力和时间；4.泄压；5.记录泄压时间；6.将结果输入测量和记录系统进行分析。
技术参数1.负载范围：2000-100000kN；2.液压系统工作压力：10-15MPa；3.试验位移分辨率: 0.1mm；4.最大泄压时间：120s；5.可承受工作温度范围：-40℃-150℃。
应用领域液压油缸试验台可以应用于各种领域，如大机械、航空航天、船舶等。
液压实验台使用说明书
兖州煤业股份有限公司济三煤矿液压试验台使用说明书山东科技大学仪器仪表研究所2010年8月目录1 产品概述 (1)2 结构特点与工作原理 (1)2.1 总体结构及其工作原理 (1)2.2 泵组 (2)2.3 立柱缸架 (2)2.4 试验台 (3)3 技术参数 (4)4 操作说明 (4)4.1 被试阀的强度、密封试验 (5)4.2 被试缸的试验 (5)5 软件使用说明 (6)5.1 属性设置 (7)5.2 用户管理 (8)5.3 测试数据 (10)5.4 查看历史记录 (11)5.5 查看访问记录 (13)6 常见故障及排除方法 (14)7 安全保护措施 (15)8 维护保养 (15)8.1 日常检查项目和内容 (16)8.2 定期维护项目和内容 (16)9 运输、贮存 (16)9.1 吊装、运输注意事项 (16)9.2 贮存条件、贮存期限及注意事项 (17)10 易损件明细表 (17)1 产品概述本设备是根据≤液压试验台技术协议≥的要求研制的，适用于液压支架缸和液压阀的强度密封检测试验。
本设备采用手动操作控制，面板上有压力表显示数据，可以适时地观察被试缸及被试阀的工作压力及工作情况。
本设备主要由“泵组、试验台和立柱缸架”组成，采用固定式结构，以方便测试工作。
元件、管路和接头等采用不锈钢制造，操作台采用喷塑处理，缸架采用喷漆处理。
本设备具有外形美观、操作简单方便、使用寿命长等特点。
本设备工作环境温度：0℃~40℃；相对湿度：≤98%；大气压力：86KPa~106KPa。
2 结构特点与工作原理2.1 总体结构及其工作原理液压试验台由“泵组、试验台和立柱缸架”组成，液压试验台原理如图1。
①泵站组合②二位三通换向球阀③压力表④手动换向阀⑤液控单向阀⑥节流阀⑦增压缸⑧被试缸⑨被试阀图1液压原理图2.2 泵组泵源含470L容量液箱，为阀及缸的检测操作提供可靠能源。
2.3 立柱缸架立柱缸架表面喷漆。
见图2图2 立柱缸架图2.4 试验台试验操作台表面喷塑。
液压系统——油缸往复运动的电气控制
液压系统——油缸往复运动的电气控制（一）实验目的1、进一步熟悉各类电气元件的控制使用方法。
2、了解液压系统的控制、运行特点.（二)实验器材１、液压泵站（含三位四通阀) 一台2、油缸一台3、多功能电源板一块4、接近开关二个５、继电器板一块6、油管（含快换接头）、电线若干(三)实验内容１、熟悉各类元气件，了解其功用及使用方法。
２、读懂液压原理图，并根据液压原理图设计、绘制出电路图。
液压原理图如下：电路控制的对象有：液压泵的电机，三位四通阀的电磁铁1YA、2YA （均由继电器控制)。
控制量有：电机的启动、停止,接近开关1ＳQ、２SＱ。
3、根据电路图连接电路、油路实现动作.（四）操作步骤1、根据油路原理图设计电路、绘制电路原理图。
2、审查电路图，将所设计电路图交指导老师审查通过后方可进行实验。
３、连接油路.根据油路原理图连接油路,注意快换接头的连接。
４、接线.连线前一定要断掉实验架电源，按照电路原理图在实验架上完成全部接线,注意电机的连线，一定要使油泵正转，一旦发现没有油压指示立即断电检查。
5、通电，反复检查所接电路,确定无误后，合上开关,给实验架供电。
6、运行,按照所拟操作步骤,启动电路运行，观察是否达到预期的效果，记录并解释运行现象。
(五）报告要求a)完成实验内容和操作步骤中要求的书面内容。
b)请写出实验体会和改进意见.c)画出接触器（或中间继电器），时间继电器动作原理简图.d)试想一下如果我们要实现调速回路我们还需要哪些元件，如何实现?e)如果我们要求在实验起始和终了位置实现暂停,我们又该如何自动实现？四、异步电动机顺序动作控制（一)实验目的1．熟悉异步电动机顺序控制的原理、接线及操作.2．学习时间继电器的使用。
3．能独立分析故障、排除故障.(二）实验简介在实际工作中，经常要求电动机有顺序地起动.如某些机床主轴必须在油泵工作后才能起动；铣床主轴旋转后，工作台方可移动等等,这些都要求电动机有顺序的起动工作。
液压实验指导书
液压实验指导书液压传动综合实验台液压传动实验指导书浙江⼤学城市学院⼯程分院⼆○○五年九⽉⽬录(⼀)液压传动综合实验台基本操作指南2-3(⼆) 实验⼀液压传动基础实验指导书4-7(三) 实验⼆液压基本回路动作实验8-9(四)实验三⼩孔—压⼒流量特性实验10-11(五)实验四变量叶⽚泵静、动态特性实验12-14(六)实验五溢流阀特性实验15-17(七) 实验六换向阀特性测试18(⼋)实验七调速阀特性实验19-20(九)实验⼋液压缸特性实验21(⼗) 实验九液压系统节流调速实验22-23 附图1-1液压系统图24附图1-2液压试验台⾯板⽰意图25附图1-3台架背⾯各换向阀及压⼒表接⼝位置图26(⼀)液压传动综合实验台基本操作指南⼀、微机控制液压综合实验台液压系统图1-1是微机检测液压综合实验液压系统图，整个实验台液压系统由A、B、C、D、E等5个液压模块组成。
试验台的控制有⼿动和微机控制。
⼆、实验选择及选择液压模块组成实验系统A、微机控制操作液压系统图参照图1-1实验者每次可选择其中若⼲个液压模块组成⾃⼰所需同的实验系统。
⼀共可组成四个实验系统。
它们分别是：1、液压传动基础实验2、液压系统节流调速实验3、溢流阀静、动态特性实验4、变量叶⽚泵静、动态特性实验开启计算机，根据屏幕提⽰，选择您想做的实验（代号为1、2、3、4）。
然后选择若⼲液压模块（A、B、C、D、E）组成所需的实验系统。
选择正确，可进⼊下⼀步的实验程序。
如果选择不正确请重新选择⼀次，若三次错误，计算机提⽰“请您再仔细阅读实验指导书”（计算机使⽤⽅法参阅另⼀说明书）。
B、⼿动操作参照图1-1液压系统图及图1-2液压传动综合试验台⾯板⽰意图，试验台能完成的实验项⽬有：1、液压传动基础实验；2、液压基本回路实验；3、⼩孔（薄壁孔和细长孔）流量—压⼒特性实验；4、叶⽚泵特性实验；5、溢流阀特性实验；6、换向阀特性实验；7、调速阀的流量—压⼒特性实验；8、液压缸的运转试验及负载效率测定；9、节流调速特性实验。
液压缸装配出厂试验规范
工程液压缸装配试验出厂工艺规范一、设备及工量具、装配工装：1、粗、精洗工作台；外滑环加热装置；无水空压机；烘干机等。
2、各引进套、装配器、整形器等装配工装。
3、各类清洗工具、去毛刺工具、砂纸、油石、抛光膏（粉）、面粉等。
二、准备1、配套：按装配图上的“零件明细表”领取合格的零件成品、密封件标件等。
未经检查合格的零配件不得进入装配。
2、清理：A：检查并最终清除所有机加工零件、标准件、塑料件、橡胶件飞边、毛刺、锈迹。
活塞杆应擦拭干净并检查是否有掉铬、碰伤现象，缸筒油口倒角及毛刺应特别注意。
清除时，零件不能有损伤，同时复查各零件外观是否合格；B：密封件应小心拆除保护装置；3、清洁：A：清洗前用压缩空气吹净工作台及待装配零件各部位的异物，再用煤油（密封件不用燃油清洗）或清洗剂清洗干净。
要注意缸筒内孔、缸头各内孔、活塞、导向套各油槽的细小异物；有螺纹的零件应用和好的面团进行粘连去除污物。
B：清洗后要用压缩空气将零件吹干或烘干；C：采用干式装配的零件进行干燥处理；D：所有待装配的零件清洗、清理后都要放置在装配点的干净工位器具上；E：清理、清洗所有装配工具、工装。
4、要求：A：部装前、自检时严禁带线手套、帆布手套；部装中允许带绵质薄手套。
B：所有零部件必须先行自检，然后通知检验进行检查，合格后方可进行下一步组装。
5、零件检验装配钳工做好自检工作，再向检验员提请检查。
装配检验员必须按上述要求进行巡检和完工检查。
三、组装1、组装活塞：分别装配活塞密封组件和支承环；活塞密封（材料为填充PTFE必须在50°C～60°C的油温中浸泡后才可装配）装配后必须进行整形。
活塞为螺纹式时，将0形圈装入内台阶孔的O形圈槽内。
2、组装导向套：分别装配轴用组合密封、Y型密封圈、防尘圈（或支承环）和O型圈，组装导向套必须采用干式装配。
3、组装活塞杆：A：活塞杆小端为卡键式：将活塞杆小端装上O型圈，然后装配活塞组件，再按图纸要求装轴用卡键、卡键帽、轴用挡圈及其它零件。
液压实验室简介

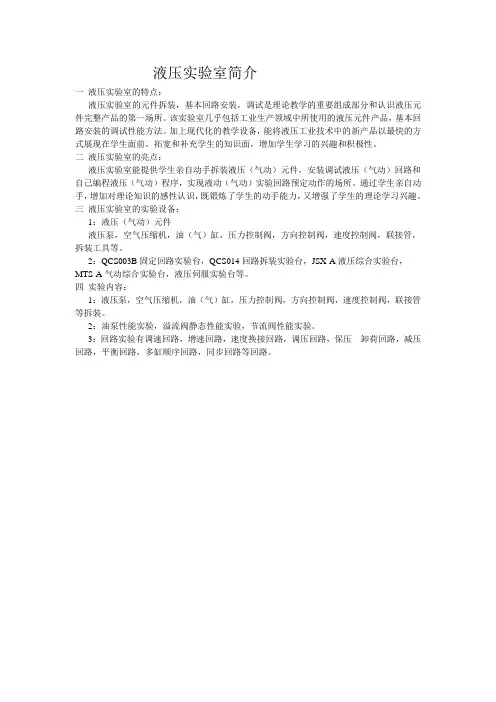

液压实验室简介
一液压实验室的特点：
液压实验室的元件拆装，基本回路安装，调试是理论教学的重要组成部分和认识液压元件完整产品的第一场所。
该实验室几乎包括工业生产领域中所使用的液压元件产品，基本回路安装的调试性能方法。
加上现代化的教学设备，能将液压工业技术中的新产品以最快的方式展现在学生面前，拓宽和补充学生的知识面，增加学生学习的兴趣和积极性。
二液压实验室的亮点：
液压实验室能提供学生亲自动手拆装液压（气动）元件，安装调试液压（气动）回路和自己编程液压（气动）程序，实现液动（气动）实验回路预定动作的场所。
通过学生亲自动手，增加对理论知识的感性认识，既锻炼了学生的动手能力，又增强了学生的理论学习兴趣。
三液压实验室的实验设备；
1：液压（气动）元件
液压泵，空气压缩机，油（气）缸，压力控制阀，方向控制阀，速度控制阀，联接管，拆装工具等。
2：QCS003B固定回路实验台，QCS014回路拆装实验台，JSX-A液压综合实验台，MTS-A气动综合实验台，液压伺服实验台等。
四实验内容：
1：液压泵，空气压缩机，油（气）缸，压力控制阀，方向控制阀，速度控制阀，联接管等拆装。
2：油泵性能实验，溢流阀静态性能实验，节流阀性能实验。
3：回路实验有调速回路，增速回路，速度换接回路，调压回路，保压卸荷回路，减压回路，平衡回路，多缸顺序回路，同步回路等回路。
新欧公司液压试验台演示文档20101020
公司资质
经营产品
广州市新欧机械有限公司
开发设计制造: 开发设计制造: 液压元件综合实验台； 液压元件维修实验台； 液压泵试验台 液压马达试验台 液压阀试验台 油缸试验台 液压破碎锤试验台； 液压油泵维修, 液压油泵维修,液压系统维修。
经营产品
广州市新杰自动化设备有限公司
代理元件： 1． ATOS(阿托斯)液压元件及其技术服务。 ATOS(阿托斯) 2．代理力士乐Rexroth、威格斯VICKERS、 ．代理力士乐Rexroth、威格斯VICKERS、 麦塔雷斯Metaris、油研YUKEN 麦塔雷斯Metaris、油研YUKEN 、东京计器 TOKIMEC、大金DAKIN马祖奇MARZOCCHI TOKIMEC、大金DAKIN马祖奇MARZOCCHI 3．代理台湾登胜Janus、金油压Kingst、朝田 ．代理台湾登胜Janus、金油压Kingst、朝田 KOMPASS、溢胜YEESEN； KOMPASS、溢胜YEESEN； 4．台湾东元TECO变频器，韩国LG变频器、 ．台湾东元TECO变频器，韩国LG变频器、 PLC可编程控制器、触摸屏； PLC可编程控制器、触摸屏； 5． 经销日本欧姆龙OMRON、西门子、接近 经销日本欧姆龙OMRON、西门子、接近 开关，可编程控制器，温控 器，传感器，变 频器，步进、伺服系统等。
产品介绍-液压元件综合试验台
产品名称 功能 液压元件综合试验台 液压元件试验台适用于各类通用液压元件的性能测试,可满足不同用户的测试要求。液压元件试验 台分五个品种：即液压阀试验台、液压泵试验台、液压马达试验台、液压缸试验台和综合试验台； 规格有100L/min、200L/min和400L/min 600L/min系列。该系列试验台设计了多种配置,例如:比例 控制系统、数字显示系统、变频调速系统和计算机测控系统等，用户可根据需要选配 满足标准 国家标准 行业标准 试验压力 控压精度 压力值分辨率 压力传感器 试验介质 流量范围 转速范围 单次试验样品数 总功率 外形尺寸 总重量 结构组成 适用范围 GB/T8104、GB/T8105、GB/T8106、GB/T7936、GB/T 15622 JB/T8728，JB/T7039，JB/T7042，JB/T7044 0~35MPa 试验压力0.3％ 0.1MPa 试验压力采样频率0.1秒 液压油 0~600L/min 0~3000r/min 1~3件独立控制流量、压力 75KW，90KW，110KW，135KW，160KW,200KW,250KW,315KW 10000×5000×2300 6200kg 性能参数
毕业设计_液压缸试验台设计
第 4 页 共 39 页
6.4 供油泵出口处溢流阀的选择 ........................................28 6.5 补油泵出口处溢流阀的选择 ........................................28 6.6 单向阀的选择 ....................................................29 6.7 三位四通换向阀的选择 ............................................29 6.8 单向节流阀的选择 ................................................29 6.9 背压阀的选择 ....................................................29 6.10 管道的选择 .....................................................29 6.11 确定油箱容量 ...................................................30 6.12 滤油器的选择 ...................................................32 6.13 液压油的选择 ...................................................32 7.液压系统性能验算 .....................................................33 8.液压系统的安装、调试及使用与维护 .....................................34 8.1 液压系统调度前的准备工作 ........................................34 8.2 液压系统跳调度骤 ................................................34 8.2.1 调试前的检查 ..................................................34 8.2.2 启动液压泵 ....................................................34 8.2.3 系统排气 ......................................................34 8.2.4 系统耐压试验 ..................................................34 8.2.5 空载调试 ......................................................35 8.2.6 负载试车 ......................................................35 8.3 液压系统的验收 ..................................................35 8.4 液压系统的维护及检修 ............................................35 结语 ...................................................................36 致谢 ...................................................................38 参考文献................................................................39
一种非公路自卸车油气悬挂缸试验台结构
1.4 循环加载试验
试运转试验结束后，即可进行循环加载试验（即测试 不同位置时被试缸的输出力）。被试缸活塞杆的位移由磁致 式位移传感器检测，被试缸输出力由轮辐式力传感器检测。 高速采集卡以 1000Hz 的频率，采集被试缸在压缩和伸出过 程中的位移和输出力信号。将大量数据储存并打印出位移 - 力曲线，再与理论计算值进行对比。要求误差不超过规 定值，循环次数为 10 次。
3 结论
根据油气悬挂缸在工矿环境下的使用特点，需要进行 充油充气后出厂性能验证，确保产品的合格率。该试验台 主要有以下特点：
被试缸为立式安装，更容易排空缸内气体，加油、充气 更方便准确。采用了装卸液压缸及托盘结构，被试缸安装容 易、简单和快捷，可以更好模拟被试缸的实际工况。加注的 氮气存放在主油腔内，副油腔内充满油液，确保试验数据更 加可靠。加载缸及安装在其内的位移传感器安放在地面以下， 试验环境更简洁。位移传感器不易受到碰撞，采集的数据更 加可靠。整体占地面积小，使得试验室更加宽敞。■
2.1 充油系统
充油系统采用一组排量为 41mL/r 的低噪声叶片泵配 4 级 5.5kW 电机。将 10# 航空液压油泵送到被试缸内，充油 流量为 60L/min。充油压力采用手动远程调节，可预先调 整并锁定在 1.6MPa。此系统用来为被试缸充油、排气，并 用来检测被试缸的最低启动压力。
2.2 试验台加载系统
锡柴汽车厂液压综合试验台设计
编号无锡太湖学院毕业设计（论文）题目：锡柴汽车厂液压综合试验台设计信机系机械工程及自动化专业学号：学生姓名：指导教师：（职称：高级工程师）（职称：）2013年5月25日无锡太湖学院本科毕业设计诚信承诺书本人郑重声明：所呈交的毕业设计锡柴汽车厂液压综合试验台设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。
班级：学号：作者姓名：2013 年5 月25 日I无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题：１、题目锡柴汽车厂液压综合试验台设计２、专题二、课题来源及选题依据本课题是对自卸车上所有液压元件进行综合试验装置，以满足工厂质量控制的要求。
由于试验台已制造完成，并经多年使用，故在完善液压电控原理的基础上，加以改进。
学生在设计中还须对现有液压电控系统进行分析，须重新设计液压电控原理。
故学生在设计过程中，可掌握较强的实际工作经验，完成从设计到实际生产及运行调试的整个过程，这样一来就能很好的掌握机电一体化技术，提高解决实际工作问题的能力，为以后工作打下极好的基础。
三、本设计应达到的要求：1．达到技术指标所规定要求，满足实际工作需要。
2．整机结构简单实用，加载机架部件需作应力变型分析。
3．PLC全自动控制，要有较高的工作可靠性；安全性。
4．工作时噪音小，发热较小，设备外形美观及操作方便。
实习地点：无锡。
按照用户提出的完整技术要求，写出液压及电气的技术数据，并经用户确I认。
工作量要求：1．.总装图：试验台装配图；液压站装配图；油缸加载设备装配图。
2.主要部装图：液压原理图。
重要零件图：油缸加载设备重要零件图及液压集成块图2#等。
3. 油缸加载设备的应力应变分析; 液压集成块三维图4．完整的设计及使用说明书（电液选型；参数计算）。
5．必要的技术资料翻译（8000字符）。
液压试验台设计
液压试验台设计摘要:液压系统的组成、功能日益复杂，因而发生故障的机率也随之增多。
液压系统的故障具有隐蔽性、变换性和诱发因素的多元性，所以在故障诊断和排除时，不但需要有熟练的技术人员，同时还要有完善的检测设备。
检测液压元件性能参数的试验设备多为性能单一的液压试验台。
而且一般为液压件生产厂家和研究所专用。
从使用方面来看，一旦液压系统发生故障，常常需检测多种液压元件的技术指标，才能找出故障部位和根源，达到及时修理的目的。
本文阐述了一种液压试验台的设计、工作原理及主要技术指标。
它综合了液压阀和液压缸专用试验台的性能，达到了一机多用的目的，该试验台具有测试可靠、制造容易、维护方便、成本低廉等特点。
关键词：液压试验台；油箱；液压阀；液压缸；压力机THE DESIGN OF HYDRAULIC TEST BENCHAbstract:The components and functions of hydraulic system become more and more complex , and thus the probability of failure also increase. Hydraulic system failure with elusive, transformation-induced and inducing factor multiplicity, so in the fault diagnosis and rule out the possibility, not only the need for skilled personnel, but also have a well-developed testing equipment, most of the test equipments that used for detecting the performance parameters of hydraulic components are a single hydraulic test bed. And generally to hydraulic parts manufacturers and research institutes dedicated. From the perspective of using, once the hydraulic system failure, are often required to detect a wide range of hydraulic components of the technical indicators to identify the root causes of fault location and to achieve the purpose of timely repairs. In this paper we explain the design of one kind of hydraulic test bench, working principle and the main technical indicators. It combinated the performance of hydraulic valves and hydraulic cylinders dedicated test-bed, to become multiple use, the test bench with characteristics of test reliable, easy to manufacture, easy maintenance, low cost and so on.Key words:hydraulic test stand; tank; hydraulic valve; hydraulic cylinder; forcing press目录摘要 (1)Abstract. (2)1 绪论 (1)1.1 课题背景及目的 (1)1.2 国内外研究状况 (1)1.2.1 国内外发展现状 (1)1.2.2 发展趋势 (3)1.2.2.1 以计算机软件为平台，实现液压传动实验的虚拟化 (3)1.2.2.2 以计算机网络为平台实现液压传动实验的网络化 (3)1.2.2.3 利用PLC编程实现液压传动实验的智能化 (3)1.2.2.4 以液压故障诊断系统为平台，实现液压系统的检测与故障分析 (3)1.2.2.5 利用纯水液压传动节约能源、保护环境 (4)1.3 论文构成及研究内容 (4)2 液压试验台基本设计计算 (5)2.1 液压系统设计步骤与设计要求 (5)2.2 初选系统工作压力 (5)2.3 计算液压缸的主要结构尺寸 (5)2.4 制定基本方案和绘制液压系统图 (8)2.4.1 制定基本方案 (8)2.4.2 液压试验台系统原理图 (9)3 液压试验台选用设计 (12)3.1 液压泵的选型与安装 (12)3.1.1 液压泵工作压力的确定 (12)3.1.2 液压泵流量的确定 (12)3.1.3 液压泵的安装方式 (12)3.2 电动机功率的确定 (15)3.3 液压阀的选型与安装 (15)3.4 液压油缸的选型 (17)3.5 液压油管的选型 (17)3.6 液压油箱的设计 (18)3.6.1 液压油箱有效容积的确定 (18)3.6.2 液压油箱的散热计算 (18)3.6.3 液压油箱的容量计算 (19)3.6.4 液压油箱的结构设计 (19)4 简易轻载压力机设计 (23)4.1 概述 (23)4.2 简易压力机设计 (24)5 结论 (25)参考文献 (26)致谢 (27)1 绪论1.1 课题背景及目的随着液压工业的发展，液压技术在各种机械中发挥着越来越重要的作用。
液压与气压传动实验指导书 正文---按新实验台
实验一液压泵静态性能实验一、实验目的:了解油泵的主要性能技术指标，学会测定油泵的流量特性，学会测量油泵的压力、流量、容积效率、总效率和输入、输出功率的方法。
二、实验设备:QCSOO3液压传动教学实验台:一台机械式转速表:一块电子秒表:一块图1-1液压泵静态性能实验原理图图1-1为液压泵静态性能实验原理图，图中18YB型双作用式叶片泵为本实验的被试泵，其额定工作压力为63 kgf/cm2，额定流量为6ml/r。
图中节流阀10为本实验的模拟载荷阀。
油泵的工作压力由节流阀10调节，其压力值可由压力表P12－1读出。
测量流量由流量计读出，温度由温度计读出，时间由秒表读出，测量空载流量q k时把节流阀10开到最大，油泵输出油液经节流阀10直通流量计回油箱，此时液压泵输出的工作压力接近零压。
图中溢流阀11为本实验的安全阀，其调整的安全压力值为70kgf/cm2。
三、实验内容:1.液压泵的流量特性:液压泵因存在缝隙有流量泄漏，泵的工作压力越高，其泄漏越大。
通过实验测出压力与流量的关系曲线。
q=f(P12-1)，即为泵的流量特性。
2.液压泵的容积效率:油泵的容积效率是泵在额定工作压力时的实际流量q与理论流量q t的比值，即:tv q q =η 理论流量t q 可根据测出的液压泵转速和泵的尺寸结构参数按公式计算出。
叶片泵的计算公式:t q ()pv Bn bZ r R r R ηϑπ⎥⎦⎤⎢⎣⎡---=cos )(222 在实际生产实验中，一般可用液压泵在零压时的空载流量k q 代替理论流量t q ，则kv q q =η 当测不到空载（压力为零时）流量时，在泵的流量特性曲线q=f(P 12-1)中，把各压力点时算出的输出流量用描点法连成实际输出的流量曲线，该曲线与纵轴的交点即为空载流量k q 。
3.液压泵的总效率:液压泵的总效率:iO P P =η 式中:O P —油泵输出功率，KW ，612100060101081.9340pq q p q p P =⨯*⨯⨯=*=- KWi P —油泵输入功率，KW ，95491000602n T n T n T P i *=⨯*=*=π KW p —液压泵的输出压力，kgf/cm 2q —液压泵的输出流量，l/minT 一液压泵输入转矩，N ·mn 一液压泵的转速，r/min在实验台中，可通过测出油泵的输入转矩和油泵的转速，利用上述公式得到油泵的输入功率。
液压试验台参数
TC-GY02型智能化液压传动综合测控系统TC-GY02型智能化液压传动综合教学实验台在TC-GY01型的基础上，增加了智能化测试与分析手段，流量、压力及转速等参数均采用传感器测量，通过数据采集卡和计算机连接，实现计算机智能数据采集、分析、处理、即时显示、曲线自动生成等功能。
是跟踪现代化液压工业发展，实现机电液一体化教学的新型液压传动与控制综合实验台。
一）、液压性能测试实验设备应服务的课程该实验设备能为以下课程及实践性教学环节服务：《液压与气压传动》、《测试技术》、《电气控制及PLC》、《机电一体化技术》、《机电传动与控制》、机电课程设计以及毕业设计和科研工作。
能完成液压传动方面的全部实验，如液压传动基础实验、液压传动基本回路实验（如压力控制回路、速度调节回路、方向控制回路、锁紧回路、双缸工作控制回路、液压马达应用回路等）、小孔压力流量特性实验、主要液压元件液压泵及多类控制阀（如压力阀、换向阀、流量阀等）的静态特性测试实验、液压系统中典型节流调速特性实验以及基于PLC控制技术的液压传动实验等。
二）、实验设备的功能1. 系统全部采用标准的工业用液压元件，使用安全可靠，真正工业化。
所有液压阀均采用国际先进的力士乐技术液压元件，性能参数完全符合工业应用标准；2. 实验回路即插即用：实验时学生能快速了解实验台功能，迅速掌握操作技能，并快速完成实验操作。
连接方式采用快换接头，每个接头都配有带自锁结构的单向阀，保证实验安全。
内部密封材料能确保不漏油，保证实验过程的清洁干净；3. 具有多样化的实验控制方式。
实验回路具有机械控制、传统的继电器控制、先进的PLC自动控制等多种控制技术，能让实验者全方位、多层次的深入了解液压系统的控制多样化，以锻炼学生的灵活应用能力；4. 实验设备具有很好的扩展性能。
实验设备中的元器件采用标准化转换接头，其配置方案可根据具体的实验要求进行选配，即实验台具有很好的增减兼容性；5. 可编程控制器（PLC）能与PC机通讯。
