学习任务23 真空助力器的检修
真空助力器的检修
1）不制动时，进气阀门关闭，真空阀门打开。真空助力器的前腔体与后腔体相通通真空源，没有压力差。此时处于不制动状态。
制动时，司机踩制动踏板，推杆前移推动控制阀使真空阀门关闭，进气阀门打开。真空助力器的前腔体与后腔体隔开，前腔体通真空，后腔体通大气。前、后腔体形成压力差，此时处于制动助力状态。制动助力的压力随压力差的变大而增大。
【新课导入】
在拆装制动器时，维修人员发现制动主缸和轮缸均有油液渗出的现象，且在发动机静态和动态时分别踩下制动踏板，力度几乎一样，踩时还会有停顿并且缓慢下降的感觉。
【预习题纲】
一、真空助力器结构与作用
二、真空助力器的工作原理
【新课学习】
一、真空助力器结构与作用
1、作用：
2、组成：真空助力器由：前腔体、后腔体、膜片、托盘、回位弹簧、推杆、控制阀、空气滤清器、反力圆盘、反力杠杆等组成。
三、真空助力器的拆装：
拆卸步骤是：
1、 拆下搭铁线，制动总泵，拆下真空软管并从制动踏板上拆下夹子和“U”形夹销，拆下真空助力器。
２、真空助力器的分解：拆下“U”形夹，将制动加力器置于特种修理工具上，在前、后壳体上做上标记，轻轻拧紧两个螺栓，然后顺时针转动前壳体使前后壳体分离，再均匀地拧下四个加力器装配螺母，分离前后壳体，拆下膜片弹簧、推杆、后壳体保护罩、膜片总成及壳体密封件。用虎钳夹住特种修理工具，将膜片总成置于特种修理工具之上，慢慢转动膜片分开加力器活塞和阀体，拆下膜片。推压操纵杆，从阀体上拆下止动销，取出操纵杆及三个滤芯，并拆下反力作用圆盘和前壳体密封件。
《汽车底盘》理实一体化教案
授课时间:2016年12月15日Байду номын сангаас14周星期四课时：6节
课 题
制动系统的检修
真空助力器的检修
推杆及操纵杆如有磨损，一般予以更换，也可镀铬修复。挠曲应校直，推杆在阀体内应滑动自如，松紧适度。
(2)前后壳体破裂，膜片损坏或活塞破旧均需视情更换。前后密封件如有泄漏必须更换。
（3）桑塔纳的制动加力器—般不需修理，出现故障后更换整个加力器，制动加力器是由各厂商供货的，可以通用。装用时须将化油器至发动机进气歧管和带K型装置发动机进气歧管的真空排空。柴油发动机由于真空度小，所以—般装用了一只产生真空的真空泵。
2、如果真空助力器是正常的，发动机熄火后，踩制动踏板应一脚比一脚重。
3、如果踩制动踏板的力比以前重，应及时的对真空助力器的检修。
4、踏板自由行程的检查：
①\将发动机熄火，踩踏板数次，直到真空助力器不存在真空为止；
②踩下制动踏板，直到感到有点阻力为止，测量踏板自由行程，如图3踏板自由行程的标准值为1-5mm
装复：
装复前必须涂上硅润滑脂，然后按下列步骤装复，
1、将前壳体密封件置于前壳体内，并用圆环卡紧。装复阀体，然后装上反力圆盘，再将阀体和膜片装在真空助力器活塞上。
2、装上后壳体密封件，再用膜片总成装于后壳体，装上毛毡滤芯、海绵滤芯及保护罩。使用特种修理工具压缩前后壳体之间的弹簧，顺时针转动前壳体，对齐标记。如果前壳体旋得太紧，则须在与前后壳体相接触的膜片边缘部再涂以一些硅润滑脂，以利更好装复、密封。
七:分组实训
各班分六个小组，每组每人都定不同的岗位：
记录员（记录实操过程中测量得到的数据）、
操作员（实施操作）、
安全员（负责实操过程中的安全）、指导员（指导这个小组该进行哪些项目的实训）
八:全班讨论：
首先由各组的小组长进行发言，回答测量的结果，并提出实训过程中发现的问题，并进行初步总结。
制动总泵及真空助力器故障分析与排除
制动总泵及真空助力器故障分析与排除摘要：制动总泵及真空助力器是汽车制动系統的核心部件，其故障将严重影响驾驶安全。
本文旨在从制动总泵及真空助力器的构造与原理、故障检测方法以及故障排除方案三个方面，探讨相关问题，为汽车制动系統维修提供参考。
关键词：制动总泵、真空助力器、故障分析、故障排除。
正文：1. 制动总泵及真空助力器的构造与原理制动总泵主体部件由泵体、活塞及连接活塞的工作部件（活塞杆，活塞触杆等）组成。
泵体内部分为压缩室和吸入室。
当活塞由外力往下推压时，压缩室内产生压力，将刹车油推送至制动系统中，从而使刹车起作用。
真空助力器是靠汽车进气进入的真空吸力作用来辅助制动的。
其构造由真空室、活塞、弹簧及出油口等部分组成。
2. 制动总泵及真空助力器的故障检测方法（1）检查制动油液位：若油液位过低，则需及时补充。
否则，当制动油液面过低时，在制动时，制动油液渐渐浸泡制动片压碎板，并且压力变大。
这种情况下，轻度刹车时使用量极少，重度刹车时泵体液压刹车制动，当泵体内的油液位面下降的时候，它会直接引起制动变得不灵敏，这样不安全。
（2）检查制动片压碎板：在安全的地方，轻轻踩刹车，看看制动片和压碎板之间是否有明显的杂音或撞击声。
如果有，那么制动片可能已经磨损严重，甚至可能已经磨穿。
（3）检查制动助力器真空管: 检查制动助力器真空管的连接是否紧固。
（4）检查制动泵的泵体: 检查制动泵的泵体是否漏油或渗油，是一个非常重要的因素，若存在泵体严重漏油或渗油现象，那么车辆制动管路就会失压，制动会变得不灵敏，影响驾驶安全。
3. 制动总泵及真空助力器的故障排除方案（1）制动泵总泵内液位太低，及时添加制动油液（2）制动片和压碎板磨损，更换相应部件（3）制动助力器真空管松动:重新将真空管连接固定（4）制动泵泵体渗漏严重，更换相关部件。
综上，制动总泵及真空助力器对于汽车制动系统的正常运行至关重要。
在汽车维修过程中，必须严格按照相关操作规程，对制动总泵及真空助力器进行故障检测和排除，保证驾驶安全。
真空系统的操作维护与故障排除指南
真空系统的操作维护与故障排除指南在各种实验室和工业环境中，真空系统是一个至关重要的组成部分。
它广泛应用于半导体制造、材料科学、化学工程等领域。
一个高效稳定的真空系统是保证实验和工艺顺利进行的关键。
然而，由于各种原因，真空系统可能出现故障，影响正常运行。
本文将探讨真空系统的操作维护与故障排除指南，帮助读者更好地了解和解决真空系统问题。
1. 维护操作1.1 定期保养定期保养是保持真空系统正常运行的基础。
保养包括清洁真空室、检查密封件和阀门的磨损程度，以及更换需要更换的部件等。
经常性的保养可以延长真空系统的使用寿命，并提高其性能。
1.2 注意真空泵的使用真空泵是真空系统的核心设备之一。
在使用真空泵时，要注意检查和更换油封和滤芯，保持泵的正常工作状态。
此外，定期清洗真空泵的内部部件也是必要的。
1.3 谨慎操作真空系统操作真空系统时要小心谨慎，避免因误操作导致系统故障。
避免过高的压力和温度，遵守正确的操作程序，同时注意操作的安全性。
2. 故障排除2.1 泄漏问题真空系统中最常见的问题之一是泄漏。
当真空系统无法达到所需的真空度时，首先需要检查是否存在泄漏。
检查所有连接部件、密封件和阀门，使用氦气或氮气进行泄漏测试。
一旦发现泄漏，立即修复或更换受损部件。
2.2 气体污染在真空系统中，气体污染可能导致实验或工艺的失败。
对于实验室来说，有时会发现实验结果与预期不符，可能是由于气体污染造成的。
解决这个问题的方法是使用高纯度的气体，并定期清洁真空系统，去除可能存在的杂质。
2.3 露点问题在低真空系统中，露点是一个关键的参数。
当真空系统的温度低于气体饱和时，水分会凝结并造成问题。
避免这种情况的发生，需要控制温度、加热真空室以保持露点较低，或者使用干燥剂吸附水分。
2.4 阀门和传感器故障阀门和传感器是真空系统中常见的故障点。
故障的阀门可能导致真空度下降，传感器故障可能导致错误的数据。
解决这些问题的方法是进行定期的检查和维修，确保阀门和传感器正常工作。

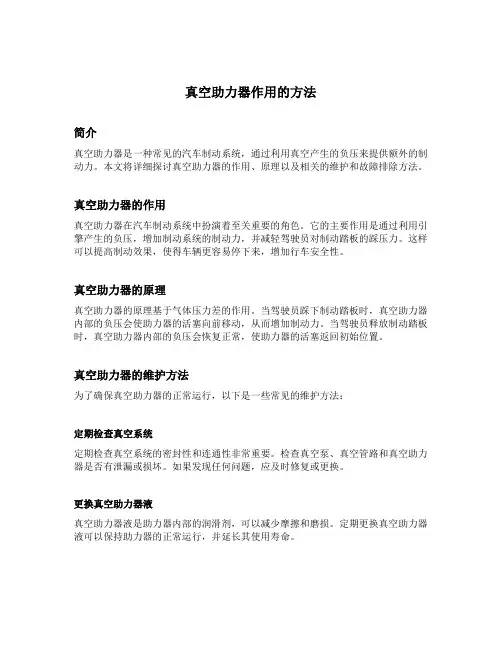

真空助力器作用的方法
真空助力器作用的方法简介真空助力器是一种常见的汽车制动系统，通过利用真空产生的负压来提供额外的制动力。
本文将详细探讨真空助力器的作用、原理以及相关的维护和故障排除方法。
真空助力器的作用真空助力器在汽车制动系统中扮演着至关重要的角色。
它的主要作用是通过利用引擎产生的负压，增加制动系统的制动力，并减轻驾驶员对制动踏板的踩压力。
这样可以提高制动效果，使得车辆更容易停下来，增加行车安全性。
真空助力器的原理真空助力器的原理基于气体压力差的作用。
当驾驶员踩下制动踏板时，真空助力器内部的负压会使助力器的活塞向前移动，从而增加制动力。
当驾驶员释放制动踏板时，真空助力器内部的负压会恢复正常，使助力器的活塞返回初始位置。
真空助力器的维护方法为了确保真空助力器的正常运行，以下是一些常见的维护方法：定期检查真空系统定期检查真空系统的密封性和连通性非常重要。
检查真空泵、真空管路和真空助力器是否有泄漏或损坏。
如果发现任何问题，应及时修复或更换。
更换真空助力器液真空助力器液是助力器内部的润滑剂，可以减少摩擦和磨损。
定期更换真空助力器液可以保持助力器的正常运行，并延长其使用寿命。
清洁真空助力器真空助力器内部可能会积聚灰尘、污垢和油脂。
定期清洁真空助力器可以提高其效能，并防止故障发生。
真空助力器的故障排除方法当真空助力器出现故障时，以下是一些常见的排除方法：制动踏板感觉沉重如果制动踏板感觉沉重，可能是真空助力器的负压不足。
检查真空泵是否正常工作，是否有泄漏或损坏。
刹车时有异响如果在刹车时听到异响，可能是真空助力器内部的活塞密封不良或磨损。
检查活塞和密封件是否需要更换。
刹车失灵如果刹车完全失灵，可能是真空助力器的负压丧失。
检查真空泵、真空管路和真空助力器是否有泄漏或损坏。
刹车踏板松动如果刹车踏板感觉松动，可能是真空助力器的活塞回程不良。
检查活塞和密封件是否需要更换。
结论真空助力器是汽车制动系统中一项重要的技术，通过利用真空产生的负压提供额外的制动力。

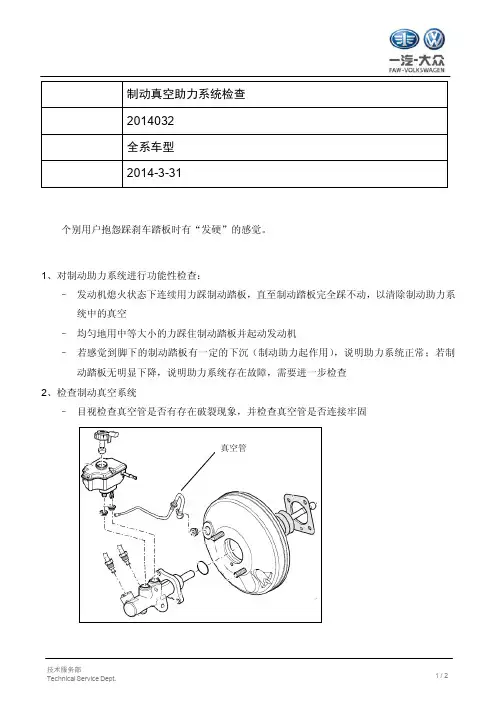

TPI2014032-车辆制动真空助力系统检查方法
主题 制动真空助力系统检查
编号 2014032
涉及车型 全系车型
发布日期 2014-3-31
用户抱怨／经销商诊断
个别用户抱怨踩刹车踏板时有“发硬”的感觉。
售后解决方案
1、对制动助力系统进行功能性检查：
– 发动机熄火状态下连续用力踩制动踏板，直至制动踏板完全踩不动，以清除制动助力系统中的真空
– 均匀地用中等大小的力踩住制动踏板并起动发动机
– 若感觉到脚下的制动踏板有一定的下沉（制动助力起作用），说明助力系统正常；若制动踏板无明显下降，说明助力系统存在故障，需要进一步检查
2、检查制动真空系统
– 目视检查真空管是否有存在破裂现象，并检查真空管是否连接牢固
真空管
– 使用VAS 6721对真空助力器和真空管进行密封性检查，将其安装到真空管路中
– 关闭截止阀B，打开截止阀A+C，启动暖机的发动机（>60℃），踩下油门踏板，在管路中建立一定真空。
关闭发动机，读出并记录负压测量值。
– 产生真空后关闭截止阀C，检查真空管的密封性
– 产生真空后关闭截止阀A，检查制动助力器的密封性
– 负压在12小时内最多下降至400mbar。
如果下降值更大，说明存在泄漏
3、如果存在泄漏，根据检测结果更换制动助力器或真空管。
真空设备的维护和维修
真空设备的维护和维修§1保护部分1.1、机械真空泵的保护与保养：（1）泵及其四周环境应经常保持清洁。
（2）泵在运转过程中应保持油箱内油量不得低于油标中心。
（3）不一致种类与牌号的真空泵油不可混合使用。
（4）泵在使用中温升不能超过70℃。
（5）新泵在使用100 h左右应换1～2次油，待换下的油内不再发现含黑色金属粉末后，可加长换油期限。
根据说明书规定与使用实际情况来确定换油期限。
（6）新泵与修理后的泵应现作运转试验4～6 h，检查泵是否符合使用要求。
（7）泵使用较长时间以后（2～3年不等），极限真空度下降，应进行一次检修。
同时也应对系统、管道、阀门与电动机等加以清洗、检修。
（8）泵在使用中，因系统损坏等特殊事故，或者进气口突然暴露大气时，应尽快停泵，并切断与系统连接的真空管（关低真空阀或者夹真空夹），防止喷油，污染工作场地。
（9）泵上所有机件，非绝对必要，切勿自行拆卸。
（10）泵不用时，应用橡皮塞（帽）把进气口塞好，以免赃物与硬质东西落入泵内。
（11）经常注意真空技术进展动向，尽量及早地引入新技术、新材料（如新泵油等），以改进原有系统的性能。
以上数点，可按具体情况，订出相应操作规程，严格施行。
1.2、整套设备的日常保护：（1）操作人员要熟悉各类仪表、泵，设备的各部分。
阅读并懂得各类说明书。
（2）冷却水水压应保持0.1～0.2 Mpa之间，出水温度≤45℃。
（3）压缩空气压力在0.4～0.5 Mpa之间。
（4）每炉开机前，要检查保护气的气瓶容量，以免气体充不足，更换气瓶。
（5）开机后如有特殊情况，应立即排除或者停机查找原因。
（6）经常检查各部分的回水量，工作时应保证各部分有充足的冷却水。
（7）设备停止使用时，应将炉内气体抽空，长时间不用，要充入保护性气体，并把设备水冷套内的循环水放掉。
（8）机械泵、罗茨泵应定期换油加油，罗茨泵的油杯中要保持一直有油。
换油时一定要把废油放干净。
（9）扩散泵换油时，内部如有氧化，要把扩散泵内部的氧化层处理干净，然后再换上新油。
汽车真空助力器的使用与维修
汽车真空助力器的使用与维修作者：姚国辉来源：《科技创新导报》 2014年第28期姚国辉(浙江交通技师学院浙江金华 321015)摘要：当汽车在行驶一定里程后，制动系统中的某些部件会出现问题。
其中真空助力器因为频繁使用容易出现故障，该文以真空助力器的组成、原理为基础，对其检查、调整和维修方面进行了阐述。
关键词：真空助力器检查调整维修中图分类号：U463 文献标识码：A 文章编号：1674-098X(2014)10(a)-0092-01真空助力器主要用于汽车制动，真空助力泵将制动踏板产生的输出力放大后产生制动主缸的输入力。
制动主缸又将真空助力器的输入力转化为液压输出到制动管路，将机械力转化为液压力。
1 真空助力器的组成见图1。
2 真空助力器的工作原理真空助力器是一个直径较大的腔体，内部有一个中部装有推杆的膜片（或活塞），将腔体隔成两部份，一部分与大气相通，另一部分通过管道与发动机进气管相连。
它是利用发动机工作时吸入空气这一原理，使助力器的一侧真空，相对于另一侧正常空气压力的压力差，利用这压力差来加强制动推力。
即使膜片两边只有很小的压力差，由于膜片的面积很大，仍可以产生很大的推力推动膜片向压力小的一端运动。
真空助力系统是在制动的时候也同时控制真空助力器的真空使膜片移动，并通过联运装置利用膜片上的推杆协助人力去踩动和推动制动踏板。
汽车真空助力器在工作过程中存在着三个平衡位置，在加载时（或制动时）空气阀口处于若即若离状态，此时控制在空气阀口处无形变，而真空阀口处于关闭状态，控制阀在真空阀口处有形变在卸载时（或取消制动时）真空阀口处若即若离的状态，此时控制阀在真空阀口处无形变，而空气阀口处于关闭状态，控制阀在空气阀口处有形变；当制动稳定在某一时刻，输入力不再变化时（即助力器处于无运动趋势的状态），空气阀口和真空阀口均处关闭状态，控制阀在真空阀口处和空气阀口处均有形变。
这就是真空助力器在工作状态下的三个平衡位置。
真空助力泵的使用与维修
真空助力泵的使用与维修真空助力泵主要用于轻型汽车助力制动系统抽取真空，也可用于其它运输车辆及工程机械。
采用真空助力制动系统可提高制动可靠性和减轻驾驶员的疲劳，有利于降低行车事故发生率，提高整车安全性。
目前，国内轻型车发展迅真空助力泵主要用于轻型汽车助力制动系统抽取真空，也可用于其它运输车辆及工程机械。
采用真空助力制动系统可提高制动可靠性和减轻驾驶员的疲劳，有利于降低行车事故发生率，提高整车安全性。
目前，国内轻型车发展迅猛，这无疑为真空助力泵提供了广阔的市场。
因此，在推广和使用过程中，就必须了解和掌握其性能、原理。
只有这样，才能有效地保证泵的制动性能，延长使用寿命，起到安全保护作用。
1.真空助力泵的工作原理真空助力泵主要由泵体、转子、滑块、泵盖、齿轮、密封圈等零件组成，当泵工作时，带有四个滑块的偏心转子按逆时针方向旋转，滑块在自身离心力的作用下，紧贴着泵体内壁滑行，吸气工作室不断扩大，被抽气体通过吸气管打开单向阀(泵内装单向阀，对系统起保压作用)进人吸气工作室。
当滑块转至一定位置时，吸气完毕，此时吸人的气体被隔离，转子继续旋转，被隔离的气体被逐渐压缩-压力升高。
当工作室转至与出气孔相通时，气体从出气孔排出。
泵工作过程申，滑块始终将泵腔分成四个工作室，转子每转一周，有四次吸气和排气过程。
2.使用与维护注意事项真空助力泵是一种精度较高、工作较灵敏的泵，使用时必须严格遵守以下规则：(l)真空助力泵用机油来润滑磨擦面，密封各个间隙(转子、滑块、泵体、泵盖构成的间隙)，因此必须选用合适的润滑油与适当的润滑方式。
(2)使用时应经常检查运转及润滑是否正常，有无异常噪音，以便及时发现并排除故障。
(3)使用申应经常检查泵有无渗漏现象。
(4)若较长时间不使用真空助力泵，重新使用时，不得立即满负荷工作。
3.常见故障及排除方法(1)泵抽取最大真空度低，泵抽取时间延长；故障原因：润、滑油液不充分；抽气管路漏气；零件磨损；间隙增大漏气。
真空助力器的检查维修
真空助力器的检查维修真空助力器是利用发动机喉管处的真空度来帮助驾驶员进行制动的，也就是说真空助力器是利用伺服气室两腔的真空度差值造成的作用力使驾驶员达到制动省力的目的。
一、真空助力器一般的检查和故障排除1、发动机停止状态：踩下制动踏板并保持其位置不变，再起动发动机，此时如踏板高度无变化，则真空助力器不起作用；如真空助力器良好，发动机起动后踏板应稍微往下沉。
2、动机运转状态：踩下制动踏板并保持其位置不变，再停止发动机，30秒钟内踏板高度如有变化（有一股上升的力），则属真空助力器漏气；如真空助力器良好，30秒钟内踏板高度不会变化。
3、一般来说，起动发动机后，真空助力器附近有漏气情况时，在制动踏板固定某一位置不变的情况下，真空助力器会发出持久的“唰唰”气流声。
当有这种气流声出现时：a)首先用肥皂水检查各接头处（尤其是单向阀管路处）是否漏气，如果是真空软管破损、弯折、压扁，或单向阀损坏（可拔下单向阀做吹气试验），或单向阀胶封不密封等导致漏气，则更换损坏件即可修复，无须更换真空助力器。
b)若所有接头处无漏气现象，则可以把制动主缸拆卸下来，用一块软胶垫把真空助力器与制动主缸连接的通道堵住，此时若有漏气声，可以判定为真空助力器问题，更换真空助力器解决问题。
c)若此时没有漏气声，则真空助力器是好的，更换制动主缸与真空助力器之间的O型密封圈解决，如还不行，则更换制动主缸予以解决。
d)踩下踏板的过程中，出现的轻微“唰唰”声，属于真空助力器正常工作的气流声，不必进行调整或维修。
二、在有条件的情况下使用简单仪器对真空助力器进行检查检查前利用一个三通接头及附加软管将真空表接在真空助力器与发动机之间的真空管路中，然后进行检查：1、制动时检验密封性：起动发动机，当真空表读数达到约65kPa时，发动机熄火，待等约15秒钟，而后观察真空表读数下降情况，如下降值超过3kPa，则密封性能不良，此时可用肥皂水检查各接头处是否漏气，若所有接头处无漏气现象，则可判定是真空助力器漏气。
5-1检测电动真空助力系统
作业
1.完善实训工单并上交 2.查阅资料了解线控制动系统。
感谢观看
三.混合动力汽车制动系统
3.混动汽车制动系统的工作原理 电源开关（电源信号）打开后，蓄电池向控制器供电，控制器开始工作，此时EMB信号灯显示系统应正 常工作。用户进行制动操作时，首先由电子踏板行程传感器探知用户的制动意图（踏板速度和行程），把 这一信息传给ECU。ECU汇集轮速传感器、踏板位置传感器等各路信号。
三.混合动力汽车制动系统
2.混合动力汽车电子制动控制系统的组成 ECB（电子控制制动）系统的主要部件有：
制动踏板行程传感器、制动灯开关、行程模拟 器、制动防滑控制ECU、制动执行器、制动总 泵、备用电源装置。
三.混合动力汽车制动系统
2.混合动力汽车电子制动控制系统的组成 （1）制动踏板行程传感器和制动灯开关。 （2）行程模拟器。 （3）制动防滑控制ECU。 （4）制动执行器。 （5）制动总泵。 （6）备用电源装置。
5-1检测电动真空助力系统
学习目标
1.知识目标 （1）掌握新能源汽车制动系统的组成； （2）理解新能源汽车制动系统的工作原理； （3）熟悉电动真空泵的故障诊断流程。 2.能力目标 （1）能向客户介绍新能源汽车制动系统组件； （2）能对电动真空泵故障进行分析并检测。 3.素质目标 （1）树立忧患意识、责任意识和自主学习意识； （2）培养沟通能力和团队协作精神； （3）严格执行检测电动真空助力系统操作规范，养成严谨细致的工作习惯。
二.纯电动汽车制动系统
1.电动真空助力系统的组成 电动真空助力系统由真空泵、真空罐、真空泵控制器（后期车型集成到VCU整车控制器里）以及 与传统汽车相同的真空助力器、12V电源组成。
二.纯电动汽车制动系统
2.电动真空助力系主要组成元件 （1）真空泵。
6.刹车真空助力器检查及制动踏板检查与调整
刹车真空助力器检查及制动踏板检查与调整（1）任务描述本项考试要求学生对刹车真空助力器的工作状况、气密性、真空性进行检查，测量制动踏板的高度、自由行程、行程余量，并能根据检测结果做出正确的调整。
（2）实施条件1）工位要求①每个工位不应小于40平方米；②每个工位应配有举升机；③每个工位应配有工具车、零件车；④每个工位应配有一张工作台；⑤每个工位应配有可分类回收垃圾的垃圾桶。
2)工具仪器设备清单（每个工位须配置）3）辅助材料清单（每个工位须配置）（3）考核时量考核时限：40分钟。
（4）评价标准《刹车真空助力器检查及制动踏板检查与调整》评价标准（5）操作工单《刹车真空助力器检查及制动踏板检查与调整》操作工单1、检查准备工作安装座椅套 安装地板垫 安装方向盘套 拉起发动机盖释放杆 打开发动机盖 安装翼子板布安装前格栅布安装车轮挡块(可以用举升机顶起部分车辆重量)检查机油液位、冷却液液位、制动液液位、喷洗液液位2、制动踏板的检查及调整、真空助力器的检查检查制动踏板响应灵敏性、松动、异常噪音用直尺测量制动踏板高度标准值：_____________测量值：_____________用直尺测量制动踏板自由行程标准值：_____________测量值：_____________用直尺测量制动踏板行程余量标准值：_____________测量值：_____________调整制动踏板检查真空助力器的工作状况、气密性、真空性正常 / 不正常检查制动踏板响应灵敏性、松动、异常噪音用直尺测量制动踏板高度标准值：_____________测量值：_____________恢复/清洁拆卸翼子板布和前盖拆卸方向盘套和地板垫和座椅套。
中职教育-《汽车底盘维修》课件：任务23 真空助力器的检修(钟声、杨二杰 主编 人民交通出版社).ppt
• 制动系统不工作时的状态
• 真助力器分为单膜片（上图）和双膜片（下图） 两种
– 3. 止回阀
• 所有真空助力装置中都装有止回阀
一、理论知识准备
– 1. 助力器的作用与类型 – 2. 真空制动助力器的工作原理 – 3. 止回阀
–1. 助力器的作用与类型
•真空助力装置
– 2. 真空制动助力器的工作原理
•
•真空制动助力器（下图）安装在制动踏板和制 动主缸之间，利用发动机进气歧管真空或辅助 真空泵产生的真空帮助驾驶员减轻用于制动的 力。
学习任务二十三 真空助力器的检修
• 任务要求：
• 1. 掌握真空助力器的作用与组成； • 2. 掌握真空助力器的工作原理； • 3. 掌握真空助力器的基本结构； • 4. 掌握真空助力器的常规检查； • 5. 掌握真空助力器的拆装； • 6. 掌握踏板行程的检查。
•
任务描述：
•一辆凯越轿车，踩制动踏板时感觉踏板过硬，制 动力明显不足，经初步检查，是真空助力装置失 效，需要对真空助力器进行检修。
北汽新能源汽车电动真空助力制动系统故障诊断与排除
图1 电动真空助力系统原理图图2 北汽新能源第2代电动真空助力系统原理图图3 北汽新能源第2代电动真空助力系统原理图该电动真空助力系统工作过程为：当驾驶员起动车辆时，12 V电源接通，整车控制器（VCU）开始自检。
如果真空罐内的真空度小于设定值，真空压力传感器输出相应电压值至控制器，此时控制器控制电动真空泵开始工作；当真空度达到设定值后，真空压力传感器输出相应电压值至控制器，此时控制器控制真空泵停止工作；当真空罐内的真空度因制动消耗，真空度小于设定值时，电动真空泵再次开始工作。
如此循环。
目前北汽新能源的电动真空助力系统已经发展到了第二代。
与第一代相比，第二二、真空泵的故障现象及排除方法真空泵如果出现故障，可导致制动效果明显下降，甚至制动失灵。
仪表通常会报故障码，并点亮故障警示灯，同时会伴随车辆警告声，如图3所示。
真空泵的故障现象主要包括：连接电源后电机不转；接通电源后，真空度抽至上限设定值而电机不停转；压力开关不能正常开启和断开；真空泵的机壳带电；真空泵喷油等现象。
真空泵故障排除方法如下。
a.中央信息台故障显示b.故障灯显示1.真空泵电机不转连接电源后真空泵电机不转，应检查熔丝是否熔断。
若熔断，检查线路是否短路、控制器是否损坏、电机是否烧毁短路。
若没0302017.09图4 电动汽车维修前的安全准备图7 注意底盘大边的专用支点图9 读取真空泵的数据图5 维修诊断应使用绝缘工具（耐压1000 V）图6 绝缘垫的绝缘性检测 四、北汽新能源电动真空助力系统的故障诊断步骤真空助力制动系统出现故障通常会报故障码，并点亮故障警示灯。
其故障诊断步骤如下。
1.制动真空泵、控制器的功能检测（1）车辆静止状态下打开钥匙开关（ON挡），完全踩下制动踏板，踩踏3次。
真空泵应正常启动，当真空度到达设定值时，电机应停止工作。
（2）制动真空泵运转5 min后（反复踩踏制动踏板至真空泵连续运转几次），观察a设置围栏及警示标识b高压安全防护4、根据系统电路图分析故障根据制动系统工作电路图（图10），分析真空助力制动系统的工作原理，检查电图10 制动系统工作电路图图11 检查真空压力传感器电源、信号端子图13 仪表显示“READY”表示故障排除a. VBU传感器92号端子b. VBU传感器50号和27号信号端子UEC 主熔丝100 A 80 AIEC 主熔丝ON 挡唤醒真空泵电源低压蓄电池点火开关搭铁搭铁SB0830 A SB0630 A 常电ST 5 VVBU集成控制器5 V信号信号GNDGNDON ACC LOCK常电真空压力传感器T3d/3T3d/2T2b/2T121/3T121/27T121/50T121/92T121/5T121/1T121/1T121/37T121/2T2b/1FB4010 A FB167.5 A真空泵真空泵控制线真空压力传感器信号真空压力传感器地线真空压力传感器电源T3d/1。
真空助力器异响原因分析及整改20120320
三、整改证据： 整改证据：
1、菌形阀去飞边：现改用冲飞边冲头去飞边，达图要求且能满足使用。 菌形阀去飞边：现改用冲飞边冲头去飞边，达图要求且能满足使用。
未去净飞边
已去净飞边
4
三、整改证据： 整改证据：
2、弹簧线性度：通过调整绕弹簧程 弹簧线性度： 弹簧的线性度已控制在1mm以下。 1mm以下 序，弹簧的线性度已控制在1mm以下。 图纸已完善。 图纸已完善。
8
三、整改证据： 整改证据： 6、控制文件： 控制文件： 见附表
9
2
整改措施： 二、整改措施：
1、修改菌形阀模具，加大飞边厚度； 负责人：阮少华 2012.2.20； 2、调整回位弹簧绕制程序,增加对弹簧大小端的直线度要求 为1mm； 负责人：阮少华 2012.2.20； 3、重新修整弹簧座模具，保证弹簧座R1符合图纸要求，以确 保弹簧与弹簧座贴合； 负责人：阮少华 2012.2.20； 4、把挡圈外径调整为φ64，以减少此处的晃动量； 负责人：阮少华 2012.2.20； 5、将试验工作场地隔离，减少外界噪音对试验工作判断的影 响； 负责人：阮少华 2012.2.20； 6、对异响问题进行重新识别，重新修订控制文件。 负责人 ：阮少华 2012.3.20
弹簧与平面存在 大的间隙
弹簧与平面已无 大的间隙
5
三、整改证据： 整改证据：
3、弹簧支座圆角：对弹簧支座成形模具进 弹簧支座圆角： 行重做，现生产的弹簧支座圆角为R1.25 R1.25以 行重做，现生产的弹簧支座圆角为R1.25以 下。
弹簧支座R角小 达图
弹簧支座R角大 超标
6
三、整改证据： 整改证据：
2回位弹簧在检测过程中发现大小端直径虽然合格但在小端处有突然收口的现象造成从大端到小端的直线度在小端处有突变突变高度约为23mm
真空助力器PPT学习教案
真空助力器工作原理
• 真空助力器异响
• 不良的助力器会发生异响，有的是“卡嗒”一声，有的是“朴朴”声 ，异响一般不影响刹车性能，但属于噪声，明显的异响可更换助力器 ，但不必更换制动总泵。
• 当出现下列故障现象时，可判断为真空助力器故障：
故障现象
故障类别
判定方法ቤተ መጻሕፍቲ ባይዱ
刹车性能差或 无刹车
1、静密封漏 打开发动机数分钟后关闭，不踩踏板能 够听到明显的漏气声
打开发动机数分钟后，踩下制动踏板并 2、动密封漏 在中途停止，脚底能够明显感到踏板有
向上的顶力
第9页/共13页
五、案例：福克斯真空助力器泄 漏
车 型： C307 里程 6000公里 故障现象：左前出风口怠速时听到“呲呲”的声
音，踩住刹车声响即消失，抬开刹车响声依旧
第10页/共13页
11
维修过程
分析此故障跟踩刹车有关，首先想到了是真空助力器泄 漏，并且真空助力器又是在左前风口后方，怀疑为真空 助力器漏气，把车型报给库房后领用了一个真空助力器， 装车后“呲呲”声消失，但感觉踩车过硬、过高，并且 刹车有轻微拔劲，拆下新的助力器检查发现新旧两个助 力器推杆长度差几毫米，原因找到后通知库房又订来另 一种零件号的助力器和一个带总泵的助力器总成，发现 助力器的推杆和原车的长度还是差几毫米，更换了新的 助力器总成试车一切恢复正常。
真空助力器
会计学
1
三、结构和工作原理
真空助力器工作过程（1）
自然状态
第1页/共13页
自然状态时，在阀圈弹簧和支撑弹簧的共同作用下，真空阀 口A处于开启状态，而空气阀口B处于关闭状态，所以，真空 助力器的前后腔是连通的，同时它们又是与大气隔绝的。
真空助力泵拆装实训报告
一、实训目的本次实训旨在让学生了解真空助力泵的结构、工作原理以及拆装方法，提高学生的实际操作能力，为今后从事汽车维修工作打下基础。
二、实训内容1. 真空助力泵的结构及工作原理真空助力泵主要由泵体、转子、滑块、泵盖、齿轮、密封圈等零件组成。
其工作原理如下：（1）当发动机运行时，真空助力泵通过发动机曲轴带动的齿轮旋转，使转子按逆时针方向旋转。
（2）转子上的滑块在离心力的作用下，紧贴泵体内壁滑行，形成吸气工作室，被抽气体通过吸气管打开单向阀进入吸气工作室。
（3）当滑块转至一定位置时，吸气完毕，此时吸入的气体被隔离，转子继续旋转，被隔离的气体被逐渐压缩，压力升高。
（4）当工作室转至与出气孔相通时，气体从出气孔排出。
泵工作过程中，滑块始终将泵腔分成四个工作室，转子每转一周，有四次吸气和排气过程。
2. 真空助力泵的拆装方法（1）拆装步骤①将车辆停放在平稳的地面上，拉紧手刹，确保安全。
②打开引擎盖，找到真空助力泵的位置。
③松开真空助力泵的固定螺丝，取下助力泵。
④拆下连接助力泵的管路。
⑤拆下助力泵的进气管、排气管等部件。
⑥将旧助力泵取出，安装新助力泵。
⑦将所有部件装回原位，拧紧固定螺丝。
（2）注意事项①拆装过程中，注意不要损坏助力泵及管路。
②拆装助力泵时，注意不要让灰尘进入泵体。
③拆装完成后，检查助力泵的密封性能，确保无泄漏。
三、实训过程1. 实训准备（1）准备好拆装工具，如扳手、螺丝刀等。
（2）准备好新助力泵及相关配件。
2. 实训操作（1）按照拆装步骤，拆下旧助力泵。
（2）检查助力泵的磨损情况，确认无损坏。
（3）安装新助力泵，注意拧紧固定螺丝。
（4）装回所有部件，检查助力泵的密封性能。
3. 实训总结通过本次实训，我掌握了真空助力泵的结构、工作原理以及拆装方法。
在实训过程中，我注意了以下几点：（1）操作规范，确保安全。
（2）注意细节，避免损坏助力泵及管路。
（3）严格遵守操作步骤，确保拆装顺利进行。
四、实训心得通过本次实训，我对真空助力泵有了更深入的了解，提高了自己的实际操作能力。
