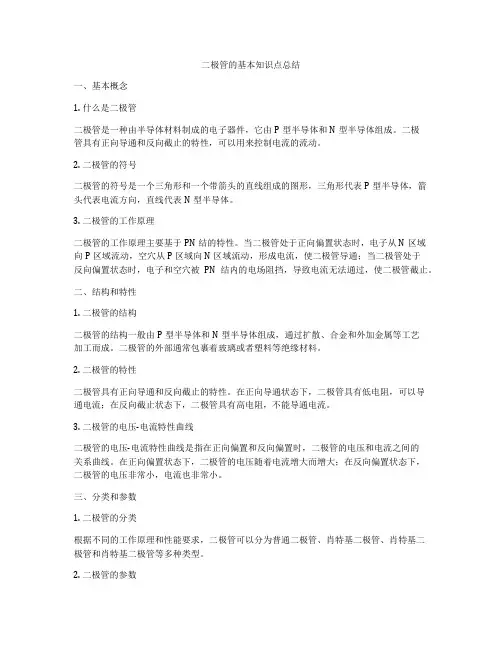

二极管的基本知识点总结

二极管的基本知识点总结

二极管的基本知识点总结一、基本概念1. 什么是二极管二极管是一种由半导体材料制成的电子器件,它由P型半导体和N型半导体组成。

二极管具有正向导通和反向截止的特性,可以用来控制电流的流动。

2. 二极管的符号二极管的符号是一个三角形和一个带箭头的直线组成的图形,三角形代表P型半导体,箭头代表电流方向,直线代表N型半导体。

3. 二极管的工作原理二极管的工作原理主要基于PN结的特性。

当二极管处于正向偏置状态时,电子从N区域向P区域流动,空穴从P区域向N区域流动,形成电流,使二极管导通;当二极管处于反向偏置状态时,电子和空穴被PN结内的电场阻挡,导致电流无法通过,使二极管截止。

二、结构和特性1. 二极管的结构二极管的结构一般由P型半导体和N型半导体组成,通过扩散、合金和外加金属等工艺加工而成。

二极管的外部通常包裹着玻璃或者塑料等绝缘材料。

2. 二极管的特性二极管具有正向导通和反向截止的特性。

在正向导通状态下,二极管具有低电阻,可以导通电流;在反向截止状态下,二极管具有高电阻,不能导通电流。

3. 二极管的电压-电流特性曲线二极管的电压-电流特性曲线是指在正向偏置和反向偏置时,二极管的电压和电流之间的关系曲线。

在正向偏置状态下,二极管的电压随着电流增大而增大;在反向偏置状态下,二极管的电压非常小,电流也非常小。

三、分类和参数1. 二极管的分类根据不同的工作原理和性能要求,二极管可以分为普通二极管、肖特基二极管、肖特基二极管和肖特基二极管等多种类型。

2. 二极管的参数二极管的主要参数包括最大反向工作电压、最大正向工作电流、漏电流、正向压降、反向击穿电压等。

3. 二极管的选择在实际电路设计中,需要根据具体的要求和条件来选择适合的二极管。

例如,对于开关电路,一般会选择反向恢复二极管;对于高频电路,需要选择高频二极管。

四、应用领域1. 电源和稳压器二极管可以作为整流器,将交流电转换为直流电;也可以作为稳压二极管,用来稳定电压。

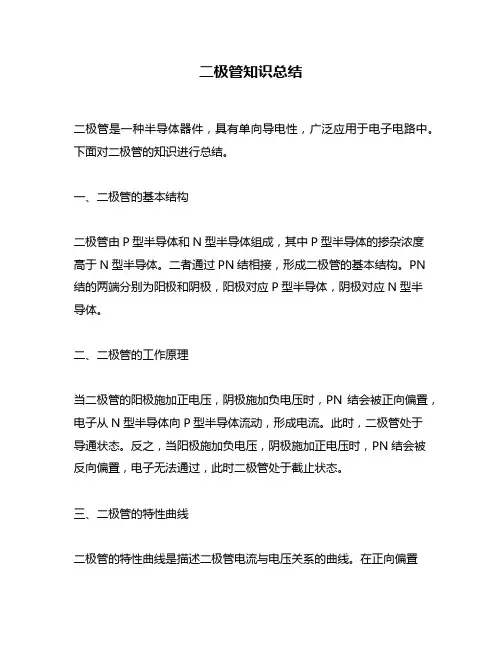

二极管知识总结

二极管知识总结

二极管知识总结二极管是一种半导体器件,具有单向导电性,广泛应用于电子电路中。

下面对二极管的知识进行总结。

一、二极管的基本结构二极管由P型半导体和N型半导体组成,其中P型半导体的掺杂浓度高于N型半导体。

二者通过PN结相接,形成二极管的基本结构。

PN 结的两端分别为阳极和阴极,阳极对应P型半导体,阴极对应N型半导体。

二、二极管的工作原理当二极管的阳极施加正电压,阴极施加负电压时,PN结会被正向偏置,电子从N型半导体向P型半导体流动,形成电流。

此时,二极管处于导通状态。

反之,当阳极施加负电压,阴极施加正电压时,PN结会被反向偏置,电子无法通过,此时二极管处于截止状态。

三、二极管的特性曲线二极管的特性曲线是描述二极管电流与电压关系的曲线。

在正向偏置时,二极管的电流与电压呈线性关系,即符合欧姆定律。

在反向偏置时,二极管的电流极小,几乎为零。

当反向电压达到一定值时,PN结会发生击穿,电流急剧增加,此时二极管处于击穿状态。

四、二极管的应用1.整流器:利用二极管的单向导电性,将交流电转换为直流电。

2.稳压器:利用二极管的反向击穿特性,将电压稳定在一定范围内。

3.信号检测器:利用二极管的非线性特性,将信号转换为直流电。

4.发光二极管:利用二极管的发光特性,制成发光二极管,用于指示灯、显示屏等。

五、二极管的分类1.硅二极管:具有较高的工作温度和反向击穿电压,广泛应用于电子电路中。

2.锗二极管:具有较低的工作温度和反向击穿电压,逐渐被硅二极管所取代。

3.肖特基二极管:由金属和半导体组成,具有快速开关速度和低噪声等优点,适用于高频电路。

六、二极管的参数1.正向电压降:指二极管在正向偏置时的电压降,一般为0.7V。

2.反向击穿电压:指二极管在反向偏置时的最大电压,超过该电压会导致PN结击穿。

3.最大正向电流:指二极管在正向偏置时的最大电流,超过该电流会导致二极管损坏。

以上是对二极管知识的总结,二极管作为电子电路中常用的器件,具有广泛的应用前景。

二极管基础知识详解

二极管基础知识详解

二极管基础知识详解
二极管是一种常用的电子元器件,具有单向导电性,只允许电流从一个方向流过。

下面详细解释二极管的基础知识:
1.二极管的种类:二极管可以根据材料、用途、型号等多种方式进行分
类。

常见的二极管包括硅二极管、锗二极管、肖特基二极管等。

2.二极管的单向导电性:二极管具有单向导电性,即只有在一定的电压
和电流方向下才能导通。

反向电压作用下,二极管呈现高阻态,电流很小,甚至可以忽略不计。

3.二极管的反向电流:当二极管两端加上反向电压时,会有一个很小的
反向电流流过二极管,这个反向电流主要是二极管内部的PN结反向漏电所引起的。

反向电流的大小对于二极管的性能和功耗有很大的影响。

4.二极管的伏安特性:二极管的伏安特性曲线表示了二极管两端电压和
通过电流之间的关系。

二极管的伏安特性曲线是非线性的,在不同的方向下具有不同的电阻值。

5.二极管的主要参数:二极管有很多参数,其中一些重要的参数包括最
大正向电流、最大反向电压、最大反向电流等。

在选择和使用二极管时,需要根据这些参数进行考虑。

6.二极管的应用:二极管广泛应用于各种电子电路中,如整流电路、稳
压电路、开关电路等。

二极管可以用来控制电流方向、保护电路等。

总之,二极管是电子工程中非常重要的一种元器件,了解二极管的基本知识对于电子工程设计和应用具有重要意义。

二极管知识大全

二极管知识大全

录封面二极管的结构特性 (1)二极管的工作原理 (2)二极管的分类………………………………………………………………………3-4二极管的主要技术参数指标…………………………………………………………5.二极管的主要作用 (6)怎样选择合适的二极管 (7)时间:2012-2-241 二极管的结构半导体二极管主要由一个PN结加上电极、引出断线和管壳构成的。

P型半导体引出的电极为二极管的正极,N型半导体引出的电极为负极。

二极管的基本特性与PN结的基本特性相同。

,图 1结构图(可双击该图用AUTOCAD软件观看)2 二极管的特性普通二极管最显著的特点是其单向导电性,根据此特性二极管常用于电子线路中,起到整流、图 2典型二极管的特性曲线及其分区3 工作原理二极管的基本原理是根据二极管的伏安特性,正向导通反向截止,可将双向变化的交流电转换成单向脉动的直流电,此转换过程称为整流;利用PN结反向击穿时,电流在较大的范围内变化而端电压基本不变的特性,制成特殊二极管,称为稳压二极管。

3.1 2中1区为正向死区。

PN结上加了正向偏压但仍无电流,该区宽度随材料而不同:硅管是0.5V,锗管是0.7V。

3.2 2中2区为正向导通区。

PN结上加了正向偏压后,正向电流呈指数规律明显上升。

3.3 2中3区为反向截止区。

PN结上加了较大的反向偏压后,在很大的电压范围内维持一个很小的固定的反向漏电流。

3.4 2中4区为反向击穿区。

PN结上加了较大的反向偏压后,在某个电压值上,PN结被击穿引起迅速上升的反向电流。

一般的整流、检波二极管一到此区就被加在其上的高压大电流烧毁。

但是,专门设计用来工作在此区的二极管,只要设法将热量及时导出,同时在电路中限制电流的最大值,它就可以正常工作,一般应用该区的二极管是专门生产的稳压二极管。

4 二极管的分类4.1二极管按制造材料不同,分为硅和锗二极管。

表 1列出了两种材料的区别。

表 1 两种材料的区别4.2按结构不同分为点接触型(管脚式)和面接触型(表面安装式);表 2列出了不同接触型的区别表 2 点接触型和面接触的区别管及激光二极管。

二极管基本知识

二极管基本知识

二极管根本知识1. 根本概念二极管由管芯、管壳和两个电极构成。

管芯就是一个PN结,在PN结的两端各引出一个引线,并用塑料、玻璃或金属材料作为封装外壳,就构成了晶体二极管,如下列图所示。

P区的引出的电极称为正极或阳极,N区的引出的电极称为负极或阴极。

1.1 二极管的伏安特性二极管的伏安特性是指加在二极管两端电压和流过二极管的电流之间的关系,用于定性描述这两者关系的曲线称为伏安特性曲线。

通过晶体管图示仪观察到硅二极管的伏安特性如下列图所示。

1.2 正向特性1)外加正向电压较小时,二极管呈现的电阻较大,正向电流几乎为零,曲线OA段称为不导通区或死区。

一般硅管的死区电压约为0.5伏, 锗的死区电压约为0.2伏,该电压值又称门坎电压或阈值电压。

2)当外加正向电压超过死区电压时,PN结内电场几乎被抵消,二极管呈现的电阻很小,正向电流开场增加,进入正向导通区,但此时电压与电流不成比例如AB段。

随外加电压的增加正向电流迅速增加,如BC段特性曲线陡直,伏安关系近似线性,处于充分导通状态。

3)二极管导通后两端的正向电压称为正向压降(或管压降),且几乎恒定。

硅管的管压降约为0.7V,锗管的管压降约为0.3V。

1.3 反向特性1)二极管承受反向电压时,加强了PN结的内电场,二极管呈现很大电阻,此时仅有很小的反向电流。

如曲线OD段称为反向截止区,此时电流称为反向饱和电流。

实际应用中,反向电流越小说明二极管的反向电阻越大,反向截止性能越好。

一般硅二极管的反向饱和电流在几十微安以下,锗二极管那么达几百微安,大功率二极管稍大些。

2)当反向电压增大到一定数值时(图中D点),反向电流急剧加大,进入反向击穿区,D点对应的电压称为反向击穿电压。

二极管被击穿后电流过大将使管子损坏,因此除稳压管外,二极管的反向电压不能超过击穿电压。

2. 整流电路2.1 单向半波整流电路二极管就像一个自动开关,u2为正半周时,自动把电源与负载接通,u2为负半周时,自动将电源与负载切断。

电子部材知识培训-二极管

电子部材知识培训-二极管
稳压二极管
正向导通,反向击穿。使用万用表检测正反向电阻,判断是否正常。
发光二极管
正向导通,反向截止。使用万用表检测正反向电阻,判断是否正常。
二极管的选用原则
根据电路需求选择合适的二极 管类型,如整流、稳压、开关 等。
根据工作电压和电流选择合适 的额定值,确保二极管能够正 常工作且留有一定安全余量。
二极管在未来的发展前景与挑战
发展前景
随着电子技术的不断发展,二极管的应用领域也在不断扩大。未来,随着物联网、人工智能等新兴领 域的发展,二极管的应用前景将更加广阔。
挑战
虽然二极管的应用前景广阔,但也面临着一些挑战。例如,如何提高二极管的效率和可靠性、如何降 低成本和提高性能等问题需要得到解决。同时,随着新技术的不断涌现,也需要不断更新和改进二极 管的设计和制造工艺。
正向电流
在正向电压作用下,流过二极管 的电流称为正向电流。
正向电阻
正向电流与正向电压的比值称为 正向电阻,其值较小。
反向特性
反向电流
当二极管反向偏置时,流过二极管的电流称为反 向电流。
反向击穿电压
当反向电流增大到一定程度时,二极管会发生击 穿现象,此时的电压称为反向击穿电压。
反向电阻
反向电流与反向电压的比值称为反向电阻,其值 很大。
电子部材知识培训-二极管
contents
目录
• 二极管简介 • 二极管的应用 • 二极管的特性与参数 • 二极管的检测与选用 • 二极管的发展趋势与展望
01 二极管简介
二极管的基本概念
总结词
二极管是一种电子器件,具有单向导 电性。
详细描述
二极管由半导体材料制成,有两个电 极(阳极和阴极),只允许电流沿一 个方向流动。其核心部分是PN结,由 P型和N型半导体材料结合而成。

二极管基础必学知识点

二极管基础必学知识点

二极管基础必学知识点以下是学习二极管基础知识时必须了解的几个重要概念和知识点:1. 二极管的结构:二极管是一种由P型半导体和N型半导体组成的器件。

P型半导体具有正电荷载流子(空穴),N型半导体具有负电荷载流子(电子)。

2. PN结:当P型半导体与N型半导体通过直接接触形成结构时,形成的结构称为PN结。

在PN结中,P型半导体的载流子与N型半导体的载流子会发生扩散,形成一个电场区域,使得P型区域形成一个正电荷区(P区),N型区域形成一个负电荷区(N区)。

3. 二极管的正向偏置和反向偏置:当二极管的P区连接正电压而N区连接负电压时,电场区域会扩大,电子会从N区向P区运动,形成电流。

这种情况下,二极管处于正向偏置状态。

反之,当P区连接负电压而N区连接正电压时,电子会从P区向N区运动,不会形成电流。

这种情况下,二极管处于反向偏置状态。

4. 二极管的导通和截止状态:在正向偏置下,二极管的P区和N区之间的电场有效扩展,形成了一个导电通道。

此时二极管处于导通状态,可以通过电流。

在反向偏置下,电场区域不会扩大,电流无法通过二极管,此时二极管处于截止状态。

5. 二极管的正向电压降和反向电流:在正向偏置状态下,二极管上会出现一个正向电压降(一般约为0.7V),称为正向压降。

反向偏置状态下,只有很小的漏电流(反向漏电流)能够通过二极管。

6. 二极管的应用:由于二极管具有只允许电流单向通过的特性,因此可以用于整流电路,将交流电信号转换为直流电信号。

此外,还可以用于电压稳压器、开关、逻辑门等电路中。

以上是学习二极管基础知识时必须了解的几个重要概念和知识点。

在深入学习二极管原理和应用时,还需要了解二极管的特性曲线、温度对二极管的影响、二极管的灵敏度等内容。

二极管知识介绍

二极管知识介绍
电阻则愈小。RZ= VZ/Iz.
稳压二极管的伏安特性
P&L
11
#
稳压二极管
型号
PULS产品常用的稳压二极管举列 参数
BZG03系列 VZ : 10-270V、 Iz: 2-50mA.
TZMC系列 VZ : 2.4-75V、 Iz: 2.5-5mA.
ZMM系列 VZ : 0.7-79V、 Iz: 7.8-340mA.
P&L
8
#
开关二极管
型号
PULS产品常用的开关二极管举列 参数
BAV99系列 VRM: 85V、VFM: ≤1.25V、IFM: 4.5A、trr: ≤4ns
MCL4148 VRM: 100V、VFM: 1.0V、IFM: 0.5A、trr: 4ns
BAV103
VRM: 250V、VFM: ≤1.0V、IFM: 1.0A、trr: ≤50ns
BYV32E系列 VRM: 100-200V、VFM: ≤0.85V、IFM: 20A、trr: ≤25ns
BAW156
VRM: 85V、VFM: ≤1.25V、IFM: 4A、trr: ≤3µs
P&L
6
#
第二章: 开关二极管
P&L7# Nhomakorabea开关二极管
➢ 开关二极管作用:
利用了二极管的单向导电特性。在PN结加上正向电压后,其导通电阻很小;而加上反 向电压后截止,其电阻很大。因此在电路中起到控制电流接通或关断的作用。
当V<VA时,此时电压不足以克服PN结内电场的阻挡作用,正向电流几乎为零,这一段称为正向死 区,这个不能使二极管导通的电压称为死区电压。
当VA<V<VB时,PN结内电场被克服,二极管导通,电流随电压增大迅速上升,在正常使用的电流范 围内,导通时二极管的端电压值几乎不变,这个电压称为二极管的正向电压。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

二极管的结构特性 (1)
二极管的工作原理 (2)
二极管的分类………………………………………………………………………3-4 二极管的主要技术参数指标…………………………………………………………5.
二极管的主要作用 (6)
怎样选择合适的二极管 (7)
时间:2012-2-24
1 二极管的结构
半导体二极管主要由一个PN结加上电极、引出断线和管壳构成的。

P型半导体引出的电极为二极管的正极,N型半导体引出的电极为负极。

二极管的基本特性与PN结的基本特性相同。


图 1结构图(可双击该图用AUTOCAD软件观看)
2 二极管的特性
普通二极管最显著的特点是其单向导电性,根据此特性二极管常用于电子线路中,起到整流、
图 2典型二极管的特性曲线及其分区
3 工作原理
二极管的基本原理是根据二极管的伏安特性,正向导通反向截止,可将双向变化的交流电转换成单向脉动的直流电,此转换过程称为整流;利用PN结反向击穿时,电流在较大的范围内变化而端电压基本不变的特性,制成特殊二极管,称为稳压二极管。

2中1区为正向死区。

PN结上加了正向偏压但仍无电流,该区宽度随材料而不同:硅管是,锗管是。

2中2区为正向导通区。

PN结上加了正向偏压后,正向电流呈指数规律明显上升。

2中3区为反向截止区。

PN结上加了较大的反向偏压后,在很大的电压范围内维持一个很小的固定的反向漏电流。

2中4区为反向击穿区。

PN结上加了较大的反向偏压后,在某个电压值上,PN结被击穿引起迅速上升的反向电流。

一般的整流、检波二极管一到此区就被加在其上的高压大电流烧毁。

但是,专门设计用来工作在此区的二极管,只要设法将热量及时导出,同时在电路中限制电流的最大值,它就可以正常工作,一般应用该区的二极管是专门生产的稳压二极管。

4 二极管的分类
二极管按制造材料不同,分为硅和锗二极管。

表 1列出了两种材料的区别。

表 1 两种材料的区别
按结构不同分为点接触型(管脚式)和面接触型(表面安装式);
表 2列出了不同接触型的区别
表 2 点接触型和面接触的区别
管及激光二极管。

主要是根据二极管在正向导通反向截止的特性,可将双向变化的交流电转换成单向脉动的直流电,在电路中起到整流以及数字开关的作用。

利用PN结反向击穿特性来进行稳定电压。

在反向击穿工作状态下,只要流过稳压二极管的反向电流不超过管子的最大允许值,PN结就不会过热烧坏,且能长期工作。

该管的结电容随反向电压的增加而减小,同一管子的最大电容和最小电容之比为5:1。

变容二极管在高频技术(通信、视频)中有广泛的应用。

光电二极管
光电二极管的结构也是一个PN结,但在PN结处的管壳上方备有一个窗口能接受外部的光照。

它被广泛应用于电光子技术中,将光信号转化成电信号。

也应用于光耦中,起到隔离强弱电的作用。

发光二极管
发光二极管通常加入元素周期表中Ⅲ、Ⅴ族元素的化合物半导体,如砷化镓、磷化镓等制成。

这种二极管在通入正向电流时,发出红、黄、绿等可见光。

这是由于电子与空穴直接复合而放出能量的结果。

在发光二极管的基础上,又可制成激光二极管,它发射的是红外线。

现在遥控器上应用的就是这种二极管。

描述:红外发射管HS5100 专用号为:0000078
这种二极管是金属和杂质半导体接触而形成的结加上电极引线封装而成,也具有单向导电性。

这种管子基于肖特基效应原理制成,故称为肖特基二极管,这种管子特点是存储电荷非常少,因此在正向导通转换为反向截止时所需开关时间很短。

这种管子死区电压很小。

该二极管常用于混频与检波,以及数字电路。

图形符号如下表 3:
4。

表 4 安装玻璃式单位:
mm
目前常用的RLS4148二极管就是这种规格的二极管。

5。

5 二极管的主要参数指标:(环境温度为25℃)
开关二极管参数
指二极管在一定散热条件下长期工作时,所允许流过的最大正向平均电流。

它由PN结的结面积和散热条件决定。

指二极管运行时允许承受的最大反向电压。

通常将二极管的击穿电压的一般定为U R。

指在室温和最大反向工作电压下的反向电流。

其值越小,二极管的单向导电性越好。

环境温度对IR影响很大,使用时要充分注意。

该值由PN结的结电容大小来决定。

超过此值,二极管的导电性能变差,甚至会失去单向导电性。

当二极管工作在高频环境下才考虑。

二极管在有正向电压加于PN结,到二极管导通的时间。

稳压二极管(又称齐纳二极管)
主要应考虑以下几个参数:
指稳压管反向电压为规定值时,稳压管两端的电压。

对于同一型号的稳压管,UZ的值也不完全相同,一般给出一个范围,如2DW7的UZ范围为 V 。

维持稳定电压的工作的电流。

它是在一个范围内变化的,当工作电流低于此值时,稳压效果很差,甚至不能实现稳压。

定义为R Z=ΔU Z/ΔI Z。

R Z值越小,稳定性越好。

管子不致过热而损坏PN结所允许的最大功率损耗。

公式如下:P ZMAX=U Z I ZMAX
α是U Z随温度变化的大小。

定义α=ΔU Z/ΔT×100%。

对于稳压管,U Z小于4V时α为负,U Z大于7V时α为正;4V≤α≤7V时,α最小。

结型二极管中损耗的功率是V D×I D,使结温升高。

温度对二极管的特性是有影响的。

所以结温必须保持远小于300℃,以免破坏内部金属化层及焊接合金。

膨胀与收缩会在不同材料的界面上产生高剪切力。

温度太高时,本征载流子浓度太高,不利于正常工作。

厂家一般规定了最大容许结温。

其典型值对锗二极管是100℃,对硅二极管是175℃。

因为稳定电流IZ的取值是一个范围,故限流电阻R可在一个范围内取值。

为保证稳压电路可靠地工作,R的选择应保证IZ在正常工作范围内。

设稳压二极管所允许的最小工作电流为Izmin,最大工作电流为Izmax,电网电压最高时整流滤波电路的输出电压为Uimax,最低时为Uimin;负载电流的最大值为Iomax,最小为Iomin。

根据下列公式可计算出R的取值范围:
(Uimax-Uz)/(Iomin+Izmax)<R<(Uimax-Uz)/(Iomax+Izmin)。

6 二极管的主要作用
整流作用
利用二极管的单向导电性,可将双向变化的交流电转换成单向脉动直流电。

整流二极管应用于单向半波整流电路、单向桥式整流电路及倍压整流电路中。

稳压作用
经整流滤波后的直流电压,不能保证是稳定的。

因为整流滤波电路存在内阻,当负载电阻改变时输出的直流电压会随之改变,因此在整流滤波电路后必须采用能实现稳定直流电压作用的电路,即直流稳压电路。

7 怎样选择合适的二极管
整流二极管
如图 3所示,在单向半波整流电路中,加于整流电路的交流电压和流过二极管二极管导通时压降几乎为零。

流经二极管的电流即负载电流Io;二极管截止时承受电压为反向电压,其最大值为。

图 3 单向半波整流电路图示
所以选择二极管时应满足以下条件:
Iom >Io; U RM >。

(即Iom>R L;U RM>)
式中:
I OM―――为二极管最大整流电流;
U RM―――为二极管最大反向峰值电压;
I O―――为电路负载电流;
U2―――为变压器输出电压;
R―――为直流负载电阻。

如图1-4所示,在桥式整流电路中,二极管两两轮流导通,即在一个电源周期内,每对工作半个周期,所以流过每个管子的平均电流为1/2I0,每半个周期二极管承受的最大反向电压峰值为。

图 4 单相桥式整流电路示图
桥式整流电路对二极管的要求是:
Iom ≥1/2Io=Rl ; U RM ≥
式中:
I OM ―――为二极管最大整流电流; U RM
―――为二极管大反向峰值电压; I O ―――为电路负载电流; U 2―――为变压器输出电压; R ―――为直流负载电阻。

稳压二极管
图5 稳压管稳压电路
稳压管的工作原理如图5,图中Ui 为输入电压,U0为输出稳压电压,I R =I Z +I o ,R 为限流电阻,稳压过程可以简述为:
Ui Uo(Uz) Iz IR UR Uo
因为稳定电流IZ 的取值是一个范围,故限流电阻R 可在一个范围内取值。

为保证稳压电路可靠的工作,R 的选择应保证Iz 在正常工作范围内。

设稳压二极管所所允许的最小工作电流为Izmin,最大的工作电流为Izmax;电网电压最高时整流滤波电路的输出电压为Uimax ,最低时为Uimin ;负载电流的最
大值为Iomax,最小值为Iomin。

在上述条件下选择限流电阻R取值应在以下范围内:
Uimax - Uz Uimax -Uz <R<
Iomin + Izmax Izmin + Iomax。
