极管入门知识：二极管结构和工作原理
二极管的基本知识点总结
二极管的基本知识点总结一、基本概念1. 什么是二极管二极管是一种由半导体材料制成的电子器件，它由P型半导体和N型半导体组成。
二极管具有正向导通和反向截止的特性，可以用来控制电流的流动。
2. 二极管的符号二极管的符号是一个三角形和一个带箭头的直线组成的图形，三角形代表P型半导体，箭头代表电流方向，直线代表N型半导体。
3. 二极管的工作原理二极管的工作原理主要基于PN结的特性。
当二极管处于正向偏置状态时，电子从N区域向P区域流动，空穴从P区域向N区域流动，形成电流，使二极管导通；当二极管处于反向偏置状态时，电子和空穴被PN结内的电场阻挡，导致电流无法通过，使二极管截止。
二、结构和特性1. 二极管的结构二极管的结构一般由P型半导体和N型半导体组成，通过扩散、合金和外加金属等工艺加工而成。
二极管的外部通常包裹着玻璃或者塑料等绝缘材料。
2. 二极管的特性二极管具有正向导通和反向截止的特性。
在正向导通状态下，二极管具有低电阻，可以导通电流；在反向截止状态下，二极管具有高电阻，不能导通电流。
3. 二极管的电压-电流特性曲线二极管的电压-电流特性曲线是指在正向偏置和反向偏置时，二极管的电压和电流之间的关系曲线。
在正向偏置状态下，二极管的电压随着电流增大而增大；在反向偏置状态下，二极管的电压非常小，电流也非常小。
三、分类和参数1. 二极管的分类根据不同的工作原理和性能要求，二极管可以分为普通二极管、肖特基二极管、肖特基二极管和肖特基二极管等多种类型。
2. 二极管的参数二极管的主要参数包括最大反向工作电压、最大正向工作电流、漏电流、正向压降、反向击穿电压等。
3. 二极管的选择在实际电路设计中，需要根据具体的要求和条件来选择适合的二极管。
例如，对于开关电路，一般会选择反向恢复二极管；对于高频电路，需要选择高频二极管。
四、应用领域1. 电源和稳压器二极管可以作为整流器，将交流电转换为直流电；也可以作为稳压二极管，用来稳定电压。
PIN二极管结构及工作原理

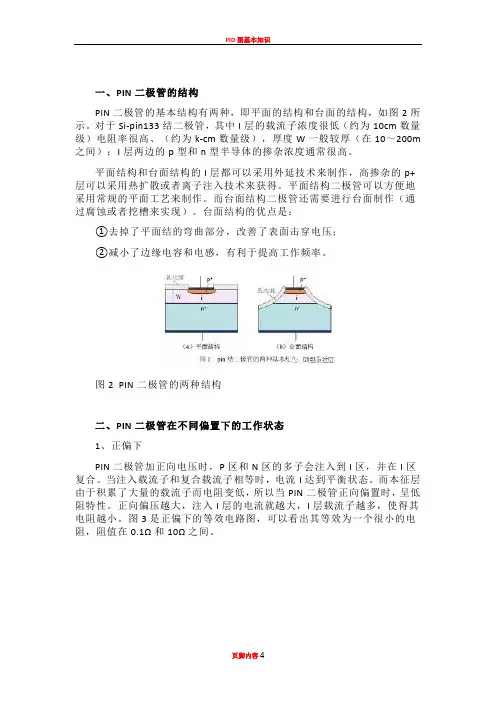

一、PIN二极管的结构PIN二极管的基本结构有两种，即平面的结构和台面的结构，如图2所示。
对于Si-pin133结二极管，其中I层的载流子浓度很低（约为10cm数量级）电阻率很高、（约为k-cm数量级），厚度W一般较厚（在10～200m 之间）；I层两边的p型和n型半导体的掺杂浓度通常很高。
平面结构和台面结构的I层都可以采用外延技术来制作，高掺杂的p+层可以采用热扩散或者离子注入技术来获得。
平面结构二极管可以方便地采用常规的平面工艺来制作。
而台面结构二极管还需要进行台面制作（通过腐蚀或者挖槽来实现）。
台面结构的优点是：①去掉了平面结的弯曲部分，改善了表面击穿电压；②减小了边缘电容和电感，有利于提高工作频率。
图2 PIN二极管的两种结构二、PIN二极管在不同偏置下的工作状态1、正偏下PIN二极管加正向电压时，P区和N区的多子会注入到I区，并在I区复合。
当注入载流子和复合载流子相等时，电流I达到平衡状态。
而本征层由于积累了大量的载流子而电阻变低，所以当PIN二极管正向偏置时，呈低阻特性。
正向偏压越大，注入I层的电流就越大，I层载流子越多，使得其电阻越小。
图3是正偏下的等效电路图，可以看出其等效为一个很小的电阻，阻值在0.1Ω和10Ω之间。
图3 正向偏压下PIN二极管的等效电路图正向偏压电流与正向阻抗特性曲线图2、零偏下当PIN二极管两端不加电压时，由于实际的I层含有少量的P型杂质，所以在IN交界面处，I区的空穴向N区扩散，N区的电子向I区扩散，然后形成空间电荷区。
由于I区杂质浓度相比N区很低，多以耗尽区几乎全部在I区内。
在PI交界面，由于存在浓度差（P区空穴浓度远远大于I区），也会发生扩散运动，但是其影响相对于IN交界面小的多，可以忽略不计。
所以当零偏时，I区由于存在耗尽区而使得PIN二极管呈现高阻状态。
3、反偏下反偏情况跟零偏时很类似，所不同的是内建电场会得到加强，其效果是使IN结的空间电荷区变宽，且主要是向I区扩展。
二极管的工作原理

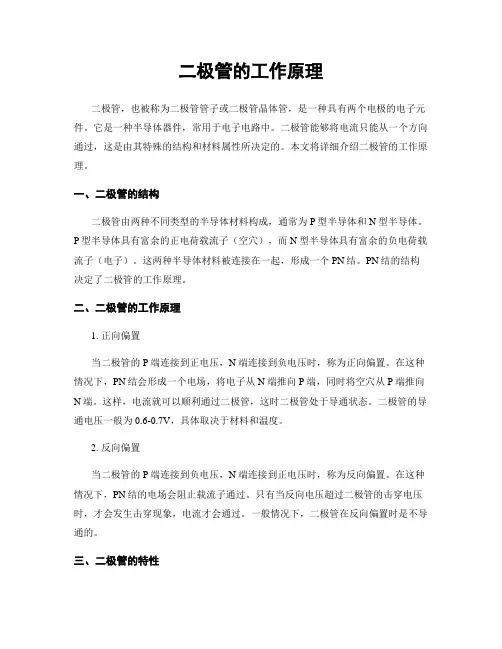

二极管的工作原理二极管，也被称为二极管管子或二极管晶体管，是一种具有两个电极的电子元件。
它是一种半导体器件，常用于电子电路中。
二极管能够将电流只能从一个方向通过，这是由其特殊的结构和材料属性所决定的。
本文将详细介绍二极管的工作原理。
一、二极管的结构二极管由两种不同类型的半导体材料构成，通常为P型半导体和N型半导体。
P型半导体具有富余的正电荷载流子（空穴），而N型半导体具有富余的负电荷载流子（电子）。
这两种半导体材料被连接在一起，形成一个PN结。
PN结的结构决定了二极管的工作原理。
二、二极管的工作原理1. 正向偏置当二极管的P端连接到正电压，N端连接到负电压时，称为正向偏置。
在这种情况下，PN结会形成一个电场，将电子从N端推向P端，同时将空穴从P端推向N端。
这样，电流就可以顺利通过二极管，这时二极管处于导通状态。
二极管的导通电压一般为0.6-0.7V，具体取决于材料和温度。
2. 反向偏置当二极管的P端连接到负电压，N端连接到正电压时，称为反向偏置。
在这种情况下，PN结的电场会阻止载流子通过。
只有当反向电压超过二极管的击穿电压时，才会发生击穿现象，电流才会通过。
一般情况下，二极管在反向偏置时是不导通的。
三、二极管的特性1. 导通特性二极管的导通特性是指二极管在正向偏置时的电流-电压关系。
当二极管正向偏置时，电流随着电压的增加而迅速增加，但增长速度会逐渐减慢。
这是因为在正向偏置下，载流子的浓度增加，导致电流增加。
但当电流达到一定值时，由于载流子浓度已经饱和，所以电流增长速度减慢。
2. 反向饱和电流反向饱和电流是指在反向偏置下，当二极管未击穿时，通过二极管的微小电流。
反向饱和电流主要由载流子的热激发和杂质离子的漂移引起。
3. 反向击穿电压反向击穿电压是指在反向偏置下，当二极管发生击穿时，所需的最小电压。
反向击穿电压取决于二极管的材料和结构。
四、二极管的应用二极管作为一种基本的电子元件，广泛应用于各种电子电路中。
二极管电路工作原理
二极管电路工作原理二极管是一种半导体器件，也是电子电路中最简单、最基础的元件之一。
它具有单向导电性，可以将电流只沿一个方向导通。
二极管广泛应用于电子设备中，如电源、收音机、电视等，起到整流、检波、稳压等重要作用。
本文将从二极管的结构、工作原理和应用等方面进行阐述。
一、二极管的结构二极管由P型半导体和N型半导体组成。
其中，P型半导体又称为阳极（Anode），N型半导体又称为阴极（Cathode）。
两者通过PN结相接，并形成一个耗尽区（Depletion Region）。
在二极管的阳极和阴极两侧分别连接金属引线，用以连接其他电路。
二、二极管的工作原理二极管的工作基于PN结的特性。
当二极管的阳极连接正向电压（即阳极电压高于阴极电压），这时P型半导体的空穴和N型半导体的电子会在耗尽区重新结合，导致电流通过。
这种状态下，二极管处于导通状态，称为正向偏置。
而当二极管的阳极连接反向电压（即阳极电压低于阴极电压），耗尽区将会变宽，电流无法通过。
这种状态下，二极管处于截止状态，称为反向偏置。
三、二极管的特性曲线为了更好地了解二极管的工作原理，我们可以通过绘制二极管的特性曲线来观察其电流与电压之间的关系。
特性曲线通常分为正向特性曲线和反向特性曲线两部分。
正向特性曲线表示正向偏置时二极管的电流与电压之间的关系，而反向特性曲线表示反向偏置时二极管的电流与电压之间的关系。
从特性曲线中，我们可以得出二极管的导通电压（正向压降）和反向击穿电压等重要参数。
四、二极管的应用1.整流器：利用二极管的单向导电性质，将交流电转换为直流电。
具体而言，使用二极管进行整流时，将交流电输入二极管，通过正向偏置的状态使得电流只流向一个方向，从而达到将交流电转换为直流电的目的。
2.稳压器：二极管具有固定的正向压降特性，因此可以用作稳压器的关键元件。
在稳压电路中，二极管与电阻和负载一起构成稳压回路，通过将多余的电压压降在电阻上，从而保持负载电压稳定不变。
二极管基础必学知识点

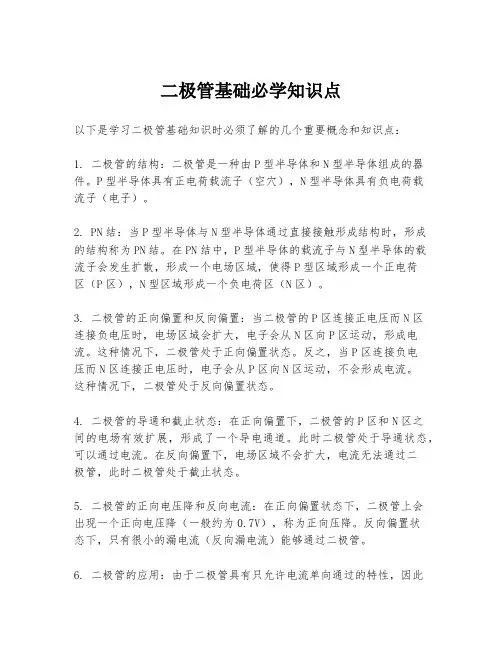

二极管基础必学知识点以下是学习二极管基础知识时必须了解的几个重要概念和知识点：1. 二极管的结构：二极管是一种由P型半导体和N型半导体组成的器件。
P型半导体具有正电荷载流子（空穴），N型半导体具有负电荷载流子（电子）。
2. PN结：当P型半导体与N型半导体通过直接接触形成结构时，形成的结构称为PN结。
在PN结中，P型半导体的载流子与N型半导体的载流子会发生扩散，形成一个电场区域，使得P型区域形成一个正电荷区（P区），N型区域形成一个负电荷区（N区）。
3. 二极管的正向偏置和反向偏置：当二极管的P区连接正电压而N区连接负电压时，电场区域会扩大，电子会从N区向P区运动，形成电流。
这种情况下，二极管处于正向偏置状态。
反之，当P区连接负电压而N区连接正电压时，电子会从P区向N区运动，不会形成电流。
这种情况下，二极管处于反向偏置状态。
4. 二极管的导通和截止状态：在正向偏置下，二极管的P区和N区之间的电场有效扩展，形成了一个导电通道。
此时二极管处于导通状态，可以通过电流。
在反向偏置下，电场区域不会扩大，电流无法通过二极管，此时二极管处于截止状态。
5. 二极管的正向电压降和反向电流：在正向偏置状态下，二极管上会出现一个正向电压降（一般约为0.7V），称为正向压降。
反向偏置状态下，只有很小的漏电流（反向漏电流）能够通过二极管。
6. 二极管的应用：由于二极管具有只允许电流单向通过的特性，因此可以用于整流电路，将交流电信号转换为直流电信号。
此外，还可以用于电压稳压器、开关、逻辑门等电路中。
以上是学习二极管基础知识时必须了解的几个重要概念和知识点。
在深入学习二极管原理和应用时，还需要了解二极管的特性曲线、温度对二极管的影响、二极管的灵敏度等内容。
二 极管知识

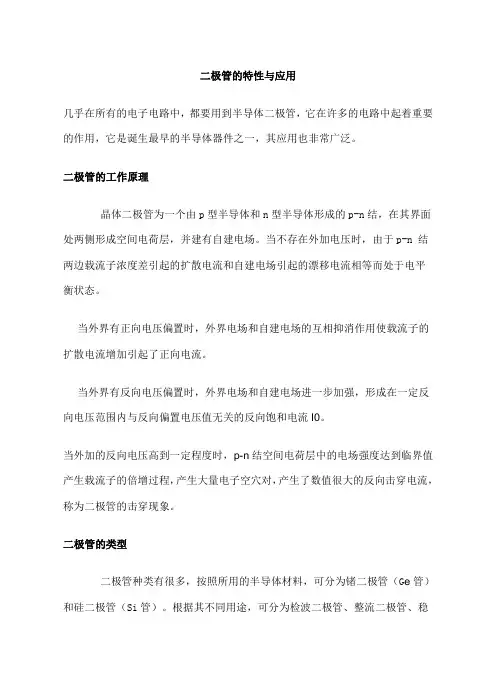

二极管的特性与应用几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。
二极管的工作原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。
当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
二极管的类型二极管种类有很多，按照所用的半导体材料，可分为锗二极管（G e管）和硅二极管（Si管）。
根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。
按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN 结”。
由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。
面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。
平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。
二极管的导电特性二极管最重要的特性就是单方向导电性。
在电路中，电流只能从二极管的正极流入，负极流出。
下面通过简单的实验说明二极管的正向特性和反向特性。
1、正向特性在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。
二极管的结构和工作原理
二极管的结构和工作原理二极管的作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
工作原理：正向导电，反向不导电。
资料拓展极管特性：二极管（英语：diode），电子元件当中，一种具备两个电极的装置，只容许电流由单一方向穿过。
许多的采用就是应用领域其整流的功能。
而卧龙电气二极管（varicap diode）则用以当做电子式的调节器电容器。
大部分二极管所具备的电流方向性，通常称之为“整流（rectifying）”功能。
二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断（称为逆向偏压）。
因此，二极管可以想成电子版的逆止阀。
然而实际上二极管并不会表现出如此完美的开与关的方向性，而是较为复杂的非线性电子特征——这是由特定类型的二极管技术决定的。
二极管使用上除了用做开关的方式之外还有很多其他的功能。
早期的二极管涵盖“猫须晶体（"cat's whisker" crystals）”以及真空管(英国称作“热游离阀（thermionic valves）”)。
现今最广泛的二极管大多就是采用半导体材料例如硅或锗。
1、正向性另加正向电压时，在正向特性的初始部分，正向电压不大，无法消除pn结内电场的抵挡促进作用，正向电流几乎为零，这一段称作死去区。
这个无法并使二极管导通的正向电压称作死去区电压。
当正向电压大于死去区电压以后，pn结内电场被消除，二极管正凡塘通在，电流随其电压减小而快速下降。
在正常采用的电流范围内，导通时二极管的端电压几乎保持维持不变，这个电压称作二极管的正向电压。
2、反向性另加逆向电压不少于一定范围时，通过二极管的电流就是少数载流子飘移运动所构成逆向电流。
由于逆向电流不大，二极管处在截至状态。
这个逆向电流又称作逆向饱和电流或漏电流，二极管的逆向饱和电流受到温度影响非常大。
3、击穿另加逆向电压少于某一数值时，逆向电流可以忽然减小，这种现象称作电打穿。
二极管的工作原理
二极管的工作原理引言概述:二极管是一种最基本的半导体器件，具有非常重要的作用。
本文将详细介绍二极管的工作原理，包括PN结、正向偏置、反向偏置、截止区和导通区等方面。
一、PN结的形成和特性1.1 PN结的形成PN结是二极管的基本结构，由P型半导体和N型半导体通过扩散形成。
P型半导体中的空穴通过扩散进入N型半导体，而N型半导体中的电子则通过扩散进入P型半导体，最终形成为了PN结。
1.2 PN结的特性PN结具有正向偏置和反向偏置两种工作状态。
在正向偏置下，P端与正电压相连，N端与负电压相连，使得PN结变窄，电子从N端向P端扩散，空穴从P端向N端扩散，导致电流流过二极管。
而在反向偏置下，P端与负电压相连，N端与正电压相连，使得PN结变宽，电子和空穴被阻挡，导致几乎没有电流通过。
1.3 PN结的导通特性当二极管处于正向偏置状态时，当施加的电压超过二极管的正向压降（普通为0.6V），PN结变窄，载流子扩散加剧，导致电流增大。
而当施加的电压小于正向压降时，PN结变宽，载流子扩散减弱，导致电流减小。
二、正向偏置下的工作原理2.1 正向偏置下的导通在正向偏置下，当施加的电压超过二极管的正向压降时，PN结变窄，载流子扩散加剧，导致电流增大。
此时，电子从N端向P端扩散，空穴从P端向N端扩散，形成电流。
2.2 正向偏置下的电压-电流关系正向偏置下，二极管的电流与电压呈指数关系。
当电压超过正向压降时，电流急剧增加，而在正向压降以下，电流的增加相对较小。
2.3 正向偏置下的电压-电流特性正向偏置下，二极管的电压-电流特性呈非线性关系。
在正向压降以上，电流增加缓慢，而在正向压降以下，电流增加迅速。
三、反向偏置下的工作原理3.1 反向偏置下的截止在反向偏置下，当施加的电压小于二极管的正向压降时，PN结变宽，载流子扩散减弱，导致几乎没有电流通过。
此时，二极管处于截止状态。
3.2 反向偏置下的击穿当施加的反向电压超过二极管的击穿电压时，PN结会发生击穿现象，电流急剧增加。
二极管的原理与作用的详解
二极管的原理与作用的详解一、二极管的原理1.1 二极管的结构和材料二极管是由P型半导体和N型半导体通过P-N结焊接而成的。
P型半导体中的空穴是载流子，N型半导体中的自由电子是载流子。
在P-N结区域，由于P型半导体与N型半导体之间的电子互相扩散，产生了内建电场。
当二极管处于正向偏置时，外加电场与内建电场相反，减弱内建电场，使电子和空穴互相推动，形成电流。
当二极管处于反向偏置时，外加电场与内建电场相同，增强内建电场，阻止电子和空穴互相推动，电流几乎为零。
1.2 二极管的I-V特性在二极管的工作过程中，通过正向偏置和反向偏置测试电压和电流的关系，得到了二极管的I-V特性曲线。
对于正向偏置，当初始时电压较小时，电流增加较快，此时二极管呈现出导通状态。
当电压较大时，电流增加的速度迅速放缓，呈现出近似于垂直的I-V特性曲线。
对于反向偏置，随着电压增加，电流一直保持在很小的数量级上，此时二极管处于截止状态。
从I-V特性曲线可以看出，二极管在正向偏置下具有导通特性，在反向偏置下具有截止特性。
1.3 二极管的载流子运动和电压分布在正向偏置下，P-N结区域的载流子受到外加电场的作用，不断地向结区域移动，形成电流。
P型半导体中的空穴向N型半导体区域移动，N型半导体中的自由电子向P型半导体区域移动，二者在P-N结区域重组，产生光子辐射。
在反向偏置下，P-N结区域的载流子受到内建电场的作用，难以移动，形成电流非常小的状态。
此时，二极管的内部电压分布非常重要，它会影响二极管的导通和截止状态。
1.4 二极管的能带图和禁带宽度能带图是根据半导体的能带结构绘制的图像，它反映了半导体的导电性和光电性。
对于二极管而言，能带图反映了P-N结区域的特性。
在P型半导体中，价带较高，导带较低，禁带宽度较小；在N型半导体中，价带较高，导带较低，禁带宽度较小。
在P-N结区域，由于电子的扩散和重组，形成了内建电场，使得P-N结处的禁带宽度增加。
禁带宽度的变化影响了二极管的导通和截止状态。
二极管的工作原理
二极管的工作原理引言：二极管是一种最基本的电子元件，广泛应用于电子电路中。
它具有非常重要的作用，能够实现电流的单向导通和阻断。
本文将详细介绍二极管的工作原理，包括结构、特性以及工作模式等方面的内容。
一、二极管的结构二极管通常由两个半导体材料组成，分别为P型半导体和N型半导体。
P型半导体中的杂质掺入使其具有正电荷，而N型半导体中的杂质掺入则使其具有负电荷。
这两种半导体材料通过P-N结相连，形成为了二极管的结构。
二、二极管的特性1. 半导体材料的特性：P型半导体中的电子浓度较少，而N型半导体中的电子浓度较高。
这种差异导致P-N结处形成为了电子的扩散运动，形成电子云。
2. 能带结构：在二极管的P-N结处，形成为了能带结构。
P型半导体的价带和N型半导体的导带之间存在能量差，这使得在P-N结处形成为了一个势垒。
3. 势垒形成：当二极管处于静止状态时，P-N结处的势垒会妨碍电子的自由挪移。
这种势垒形成为了二极管的一个重要特性。
三、二极管的工作模式1. 正向偏置：当二极管的P端连接正电压，N端连接负电压时，即施加正向偏置电压时，势垒会变窄，电子能够克服势垒并通过P-N结流向N端。
这时，二极管处于导通状态，电流可以流过二极管。
2. 反向偏置：当二极管的P端连接负电压，N端连接正电压时，即施加反向偏置电压时，势垒会变宽，电子受到势垒的妨碍无法通过P-N结。
这时，二极管处于截止状态，电流无法流过二极管。
四、二极管的应用1. 整流器：由于二极管只允许电流单向通过，因此可以用于将交流电转换为直流电。
在整流电路中，二极管起到了关键的作用。
2. 发光二极管（LED）：LED是一种能够将电能转化为光能的二极管。
通过控制电流的大小和方向，LED能够发出不同颜色的光。
3. 温度传感器：二极管的导电特性受温度影响，因此可以利用二极管作为温度传感器，通过测量二极管的电压变化来获得温度信息。
4. 保护电路：二极管的截止和导通特性使其成为电路中的保护元件。
光敏二极管和三极管结构与工作原理
光敏二极管和三极管结构与工作原理光敏二极管（Photodiode）和三极管（Phototransistor）是一种光电器件，可以将光信号转换为电信号，常用于光电传感器、光通信等领域。
它们的结构和工作原理在一定程度上相似，但也存在一些不同之处。
本文将对光敏二极管和三极管的结构和工作原理进行详细介绍。
一、光敏二极管的结构和工作原理1.结构：光敏二极管的结构与普通二极管类似，由一个P-N结构组成。
其中，P型半导体的掺杂浓度较大，N型半导体的掺杂浓度较小。
在P-N结的结界面附近存在感光区域，通过控制感光区域的宽度和掺杂浓度，可以调节光敏二极管的光敏度和响应速度。
2.工作原理：当光敏二极管受到光照时，光子会激发半导体内的电子-空穴对，其中电子会被推向N型区，空穴会被推向P型区。
这些载流子的移动会导致P-N结两侧产生电势差，从而使光敏二极管形成反向电压信号。
二、光敏三极管的结构和工作原理1.结构：光敏三极管在结构上与普通三极管相似，由一个P-N-P或者N-P-N结构组成。
此外，在基区域还包含了一个光电区域，用于接收光信号。
控制光电区域的掺杂浓度和面积，可以调节光敏三极管的灵敏度和响应速度。
2.工作原理：光敏三极管的工作原理与光敏二极管类似，只是在信号放大上有所不同。
当光敏三极管受到光照时，光子激发电子-空穴对，电子会被注入基区，形成电流。
这个电流会导致基区的电子-空穴对增加，从而控制集电极和发射极之间的电流。
光敏三极管在光照条件下，可以实现信号的放大，因此在传感器、光通信等领域得到广泛应用。
与光敏二极管相比，光敏三极管在高频范围内具有更高的响应速度和灵敏度。
三、光敏二极管和三极管的比较1.灵敏度：2.响应速度：3.成本：总的来说，光敏二极管和三极管在应用中有着各自的优势和适用范围。
选择合适的光电器件需要根据具体应用需求来进行评估和选择。
希望通过本文的介绍，读者对光敏二极管和三极管有更深入的理解。
二极管基本知识点
二极管基本知识点一、引言二极管是一种常见的电子元件，也是电子电路中最简单的一种元件。
它具有只允许电流在一个方向上通过的特性，常用于整流、开关和电压稳定等电路中。
本文将从二极管的结构、工作原理、特性及应用等方面进行介绍。
二、二极管的结构二极管通常由P型和N型半导体材料组成。
P型半导体中的电子数目少于空穴数目，而N型半导体中的电子数目多于空穴数目。
这种结构使得二极管的一个端口形成P-N结。
在P-N结附近形成的空间区域称为耗尽区，其中几乎没有可自由移动的载流子。
三、二极管的工作原理1. 正向偏置：当二极管的P端接上正电压，N端接上负电压时，P 端的空穴将向N端的电子进行扩散，形成电子空穴对。
这些载流子通过耗尽区域，形成电流流动。
此时，二极管处于正向导通状态。
2. 反向偏置：当二极管的P端接上负电压，N端接上正电压时，P 端的空穴将被电场推向耗尽区，而N端的电子将被电场推向P端。
由于耗尽区几乎没有可自由移动的载流子，所以几乎没有电流流动。
此时，二极管处于反向截止状态。
四、二极管的特性1. 正向压降：在正向导通状态下，二极管会产生一个正向压降，一般为0.6V至0.7V。
这是因为在二极管导通时，耗尽区的电压降会抵消部分外加电压。
2. 反向击穿电压：在反向截止状态下，当加到二极管上的反向电压超过一定值时，二极管会发生反向击穿现象，导致电流突然增大。
这可能会损坏二极管，因此需要注意反向击穿电压的限制。
3. 截止频率：二极管具有一定的响应速度，即截止频率。
截止频率是指二极管能够快速切换的最高频率，超过该频率时，二极管无法正常工作。
五、二极管的应用1. 整流器：二极管的正向导通特性使其常用于电源电路中的整流器，将交流电转换为直流电。
2. 开关：二极管的正向导通和反向截止特性可用于开关电路，如逻辑门电路和时序电路中。
3. 电压稳定器：二极管的正向压降稳定特性使其成为电压稳定器的关键元件，用于稳定电路中的电压。
4. 光电二极管：在光电二极管中，二极管的P-N结暴露在光线中，当光线照射到P-N结上时，会产生电流。
二极管入门知识二极管结构和工作原理
二极管入门知识二极管结构和工作原理二极管是一种由PN结构组成的器件，由两种材料组成，即n型和p型半导体材料。
在本文中，我将介绍二极管的结构和工作原理。
一、二极管结构二极管由两个半导体材料组成，一个为n型，带有过剩的自由电子，另一个为p型，带有过剩的空穴。
将两个半导体材料合并在一起，其中n型材料与p型材料的接触面即为PN结构。
在PN结构中，当p型区与n型区接触，形成一个耗尽区域，该区域中没有自由载流子。
在这个耗尽区域的两侧，形成了一个正向偏置区和一个反向偏置区。
正向偏置即在p型侧连接正电压，反向偏置即在n型侧连接正电压。
二、二极管的工作原理1.正向偏置：当正向偏置施加在二极管上时，即在p型侧施加正电压，n型侧施加负电压。
这将减小PN耗尽区的宽度，并形成一个电流通路，使电流从p型区流向n型区。
在正向偏置下，n型区中的自由电子向前方移动，而p型区中的空穴向后方移动。
这些移动的自由电子和空穴在PN结内再组合，从而产生电流。
这个过程被称为二极管正向导通。
2.反向偏置：当反向偏置施加在二极管上时，即在n型侧施加正电压，p型侧施加负电压。
这将增加PN耗尽区的宽度，并阻止电流的流动。
在反向偏置状态下，二极管几乎不导电。
当在此状态下施加过高的反向电压时，会引起击穿，导致电流突然增大。
三、二极管的特性1.正向电流和正向电压之间的关系：正向电流与正向电压之间的关系可以用正向电流-正向电压（I-V）曲线来表示。
在正向电压较低时，电流会逐渐增加。
当达到正向电压的临界点（一般为0.7伏特），二极管开始导通，电流急剧增加，但在增加电压时电流增加的程度减弱。
2.反向电流和反向电压之间的关系：反向电流与反向电压之间的关系可以用反向电流-反向电压（I-V）曲线来表示。
在反向电压较低时，反向电流很小。
随着反向电压的增加，反向电流也会逐渐增加，但是增加的速度比较缓慢。
当反向电压达到一定值后，反向电流急剧增加，这称为击穿。
综上所述，二极管的结构和工作原理是通过PN结的形成，在正向偏置下产生电流，而在反向偏置下一般情况下不导电。
二极管三极管的基础知识
二极管三极管的基础知识二极管和三极管是电子领域中常见的两种元件，它们在电路中起着重要的作用。
本文将从二极管和三极管的基础知识入手，介绍它们的结构、工作原理以及在电子设备中的应用。
一、二极管的基础知识二极管是一种具有两个电极的半导体器件，通常由P型半导体和N 型半导体组成。
它的主要作用是允许电流在一个方向上流动，而阻止电流在另一个方向上流动。
二极管的一个电极称为阳极（Anode），另一个电极称为阴极（Cathode）。
二极管的工作原理是基于PN结的特性。
PN结是指P型半导体和N 型半导体的结合处。
当P型半导体的电子与N型半导体的空穴相遇时，会发生电子与空穴的复合，形成一个带电的区域，这个区域被称为耗尽区。
在耗尽区的两端会形成一个电势差，这个电势差被称为势垒。
当二极管正向偏置时，即阳极连接正极，阴极连接负极，势垒将变得较小，电流可以流过二极管。
而当二极管反向偏置时，即阳极连接负极，阴极连接正极，势垒将变得较大，电流无法流过二极管。
二极管有很多种不同的类型，例如常用的正向工作电压为0.7伏的硅二极管和正向工作电压为0.3伏的锗二极管等。
它们在电子设备中广泛应用，如整流器、稳压器、电压调节器等。
二、三极管的基础知识三极管是一种具有三个电极的半导体器件，通常由P型半导体、N 型半导体和另一种掺杂物较少的P型半导体组成。
它的主要作用是放大电流和控制电流。
三极管的三个电极分别为基极（Base）、发射极（Emitter）和集电极（Collector）。
基极用于控制电流，发射极用于发射电子，集电极用于收集电子。
三极管有两种类型，NPN型和PNP型，它们的构造和工作原理基本相同，只是P型半导体和N型半导体的位置相反。
三极管的工作原理是基于PNP结和NPN结的特性。
当三极管的基极电流较小时，三极管处于截止区，电流无法通过三极管。
当基极电流增大时，会使三极管进入饱和区，电流可以从发射极流向集电极。
三极管的放大作用是通过控制基极电流来实现的，当基极电流变化时，发射极到集电极的电流也会相应变化。
mos管内的二极管 -回复
mos管内的二极管-回复关于MOS管内的二极管，我们需要从基本概念、结构及工作原理、性能参数和应用等方面进行详细的解释和说明。
1.基本概念：MOS管内的二极管是指金属氧化物半导体场效应管（MOSFET）内部存在的二极管结构。
MOSFET是一种基于金属氧化物半导体材料构成的场效应晶体管，其中源极和漏极之间的PN结构就是指的MOS管内的二极管。
这个结构是由不同类型的掺杂层构成的，通常是由n型或p型的多晶硅形成。
2.结构及工作原理：MOS管内的二极管是由P型或N型的多晶硅形成的，嵌入在金属氧化物半导体结构中。
这个结构通常由掺杂的P型或N型多晶硅形成的反型或正型二极管组成。
在P型MOSFET中，多晶硅P型区域形成了二极管的p 型区，当正向电压应用于源与漏之间时，P型区域被正向偏置，允许电流流过。
相应地，在N型MOSFET中，多晶硅N型区域形成了n型二极管的区域。
3.性能参数：MOS管内的二极管的一些重要性能参数包括正向电压降、正向电流、反向漏-源电压和反向电流等。
正向电压降是指在正向电压作用下，二极管的电压降低的程度。
正向电流是指在正向电压作用下，二极管允许通过的电流大小。
反向漏-源电压是指在无源正向电压的情况下，二极管承受的最大反向电压。
反向电流是指在反向电压作用下，从源极到漏极的反向电流。
4.应用：MOS管内的二极管在MOSFET的工作中起到重要的作用。
在MOSFET 的开启过程中，二极管起到了保护作用，避免了由于快速开启引起的大电流和压力峰值。
在MOSFET的关闭过程中，二极管允许电荷很快地从栅极和漏极间排出，以提高开关速度和减小开关损耗。
总结：MOS管内的二极管是指嵌入在金属氧化物半导体场效应晶体管内部的二极管结构。
它由掺杂的多晶硅形成，具有正向电压降、正向电流、反向漏-源电压和反向电流等性能参数。
在MOSFET工作中，二极管发挥着重要的作用，提供保护和改善开关速度的效果。
对于理解和应用MOSFET，理解MOS管内的二极管是非常重要的。
二极管结构及工作原理
二极管结构及工作原理二极管，听起来是不是有点高深？二极管就像电子世界里的“小门卫”。
它的工作原理很简单，简直就像我们家门口的小猫，只允许好朋友进来，不欢迎那些不速之客。
想象一下，一个小小的器件，形状就像一个小圆筒，里面有两个不同的区域，一个叫做P 区，另一个叫做N区。
P区就像是甜甜的果子，满是“孔洞”，而N区则是电流的“大海”，里面充满了自由电子。
这两者一结合，就形成了一个“PN结”，就像两种不同性格的小伙伴，互相吸引又互不干扰。
说到二极管的工作，它可真有意思。
电流从P区流向N区就像是去了一场派对，大家欢聚一堂，气氛热烈。
而如果电流试图反向流动，那可就麻烦了，像个不速之客硬闯进了派对，立刻就被拒之门外。
就这样，二极管就起到了单向导电的作用，真是聪明得不得了。
你可以把它想象成电子世界的“超级英雄”，在电路中维护秩序，让电流有序流动。
再来说说它的应用，二极管真的是个多面手。
比如，在整流电路里，它就像是个过滤器，把交流电转变成直流电。
就好比把一碗杂七杂八的水果，筛选出你最爱的那几种，剩下的统统被扔掉。
这样一来，我们的电子设备就能用上稳定的直流电，真是神奇！再比如，二极管在信号调制中也大显身手，把高频信号转变成我们能听懂的低频信号，仿佛是把一段外语翻译成母语，让人听得津津有味。
不过，二极管也有脾气，它需要合适的工作条件，电压过高就像给猫喝咖啡，肯定受不了，可能会“挂掉”。
在实际应用中，选择合适的二极管就像挑选朋友一样，不能随便。
如果选错了，后果可就不堪设想了。
市场上有很多种类的二极管，比如整流二极管、稳压二极管、发光二极管等等。
每种都有自己的特长，像一支多才多艺的乐队，各自演奏着动听的乐章。
二极管的结构也挺简单，外面一般都有一个保护壳，里面的PN结被精心包裹着，就像是“护身符”。
有的二极管还带有标记，像是个小小的身份证，让你一眼就能认出它的身份。
这样的设计让二极管在电路中既安全又可靠，真是“十全十美”。
2极管工作原理(一)
2极管工作原理(一)2极管工作原理1. 2极管的基本概念•2极管（又称二极管或晶体二极管）是一种常用的半导体器件，具有两个极性：正负极，分别称为阳极（Anode）和阴极（Cathode）。
•2极管中，阳极控制电流流向的过程，而阴极则起到电流的输出或输入作用。
2. 2极管的反向击穿现象•当外加电压的极性与2极管的极性相反时，即正向电压，2极管处于导通状态，电流可以通过。
•当外加电压的极性与2极管的极性相同时，即反向电压，2极管处于截止状态，电流无法通过。
•然而在某些情况下，当反向电压超过了2极管的击穿电压（即反向电压达到一定值时），2极管将发生反向击穿现象，导致电流突然通过，该状态称为击穿状态。
3. 2极管的正向电压降•在2极管的导通状态下，由于其内部存在正、负离子，电流从阳极流向阴极。
•这一过程中，会伴随着2极管内部发生能量损耗，导致阳极电压降低，同时产生一定的电热效应。
•正向电压降指的就是2极管工作时，阳极端电压相对于阴极端电压的降低，也称为压降或压降值。
4. 2极管的应用领域4.1 整流器•利用2极管的导通和截止特性，可以将交流电转换为直流电。
•在电子设备中，交流电经过整流器（由2极管组成）后，输出的电流变为单向流动的直流电，满足电子设备的需要。
4.2 信号调理•2极管作为一种非线性元件，常用于信号调理的电路中。
•通过控制2极管的导通和截止状态，可以实现信号的放大、整形和调制等功能。
4.3 光电转换器•在光电转换器中，2极管可以将光信号转换为电信号，进而通过电路进行放大和处理。
•这种应用常见于光电子器件、光通信等领域。
5. 总结•2极管作为一种重要的半导体器件，具有正向导通和反向截止的特性。
•在正向导通时，会存在正向电压降，同时导致一定的能量损耗。
•2极管的应用领域广泛，包括整流器、信号调理和光电转换器等。
以上就是关于2极管工作原理的简要介绍，希望对读者有所帮助！6. 2极管的导通特性•当外加正向电压大于2极管的正向电压临界值（通常为0.7V）时，电流可以从阳极流向阴极，2极管处于导通状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在自然界中，根据材料的导电能力，我们可以将他们划分导体、绝缘体和半导体。
常见的导体如铜和铝、常见的绝缘体如橡胶、塑料等。
什么是半导体呢半导体的导电能力介于导体和绝缘体之间，常见的半导体材料有硅（Si）和锗（Ge）。
到此，请记住两种半导体材料：硅、锗。
因为以后你会听说硅管、锗管。
意思很明显，说明这种二极管或三极管是用硅或锗作为基材的。
半导体硅原子结构图
半导体有几个特性有必要了解一下：热敏性、光敏性和掺杂性；
半导体的热敏性：半导体的导电能力受温度影响较大，当温度升高时，半导体的导电能力大大增强，被称为半导体的热敏性。
利用半导体的热敏性可制成热敏元件，在汽车上应用的热敏元件有温度传感器，如水温传感器、进气温度传感器等。
半导体硅的空穴和自由电子示意图
半导体的光敏性：半导体的导体的导电能力随光照的不同而不同。
当光照增强时，导电能力增强，称为半导体光敏性。
利用光敏性可制成光敏元件。
在汽车上应用的光敏元件有汽车自动空调上应用的光照传感器。
半导体的掺杂性：当在导体中掺入少量杂质，半导体的导电性能增加。
什么是本征半导体、P型半导体和N型半导体，有哪些区别
本征半导体：纯净的半导体称为本征半导体。
P型半导体：在本征半导体硅或锗中掺入微量的三价元素硼（B）或镓，就形成P型半导体。
P型半导体示意图－空穴是多数载流子
N型半导体：在本征半导体硅或锗中掺入微量的五价元素磷（P）就形成N型半导体。
N型半导体中自由电子是多数载流子
PN结和二极管
在半导体硅或锗中一部分区域掺入微量的三价元素硼使之成为P型，另一部分区域掺入微量的五价元素磷使之成为N型半导体。
在P型和N型半导体的交界处就形成一个PN 结。
一个PN结就是一个二极管，P区的引线称为阳极，N区的引线称为阴极。
二极管结构图：P区引线成为阳极、N区引线成为阴极
二极管的单向导电性能
二极管具前单向导电性能，
（1）正向导通：当PN结加上正向电压，即P区接蓄电池正级，N区接蓄电池负极时，PN结处于导通状态，如图所示，试灯有电流通过，点亮。
二极管正向导通示意图
注意二极管正向导通时存在着电压降，什么意思呢如果蓄电池电压是12V，则试灯上的电压一定小于12V，大约是吧，哪在那里呢在二极管上，这就是二极管的电压降。
二极管的电压降取决于二极管采用的是锗管还是硅管：锗管的电压降是左右；而硅管的电压降是左右。
如果蓄电池电压低于二极管正常导通的电压降，则二极管将不能导通。
这个原理的重要性在二极管你可能体会不到，但是到了三极管就显的非常重要了。
（2）反向截止：当PN结加上反正电压，即P区接蓄电池负极，N区接蓄电池正极时，PN结处于截止状态，如图所示，试灯没有电流通过，不能点亮。
二极管反向截止示意图
二极管接反向电压时，存在着一个耐压的问题：如果加在二极管的反向电压过高，二极管受不了，就会击穿，此时二极管不在处于截止状态，而是处于导通状态。
如果我们设定一个击穿电压，当达到反向击穿电压时，二极管会击穿导通。
如果现在电压又小于了
击穿电压，二极管会怎么样对于普通二极管，此时还会处于导通状态，这意味着二极管已经失去了反向截止的作用了。
后面会提到一种稳压二极管，我们设定一个击穿电压，当达到反向击穿电压时，二极管会击穿导通。
如果现在电压又小于了击穿电压，二极管恢复到截止状态。
解读二极管的伏安特性曲线
了解了二极管的结构和作用原理后，有一个曲线：二极管的伏安特性曲线；我想大家需要了解一下。
伏安特性曲线是加在二极管的的电压（单位是伏）和二极管电流（单位是安）的关系曲线。
在这个二极管的伏安特性曲线上，可以分为正向特性和反向特性两部分来看，并能从中反映出二极管的几个重要的工作参数：
二极管的正向伏安特性曲化分析
二极管的正向特性：二极管两端加载正向电压；当电压低于（硅管）时，流通电流为0，此时的电压称为死区电压；当电压高于死区电压时，二极管导通，此时二极管上存在着约的电压降。
在二极管加正向电压时，可以看出二极管的两个重要的参数：
（１）正向电压降：越小越好；
（２）正向电流：如果二极管用于整流，必须考虑；
二极管的反向伏安特性曲化分析
二极管的反向特性：二极管两端加载反向电压；当电压低于20V时（图中所示），二极管虽然截止，但是仍有很小的反向漏电流；当电压大于20V后，反向电压击穿二极管，电流会迅速增大。
在二极管加反向电压时，可以看出二极管的两个重要的参数：
（３）反向漏电流：越小越好；
（４）反向击穿电压：二极管用于整流时，必须考虑
二极管在汽车发电机整流器中的应用
二极管的的主要应用是整流，可以将交流电转换为直流电，对于单相交流电，需要四个二极管组成一个整流电路，这个整流电路被称为桥式整流电路。
二极管桥式整流电路
但是对于单相交流电，二极管桥式整流电路只是将交流电的负半周翻转，所以此时的直流电是肪动直流电。
现在汽车发电机采用的是三相交流电，通过内部的二极管整流器将交流转换为直流，最少需要六个二极管。
二极管在汽车发电机整流器中的应用
三相交流电相位差120度，经过二极管整流后取每相电压最高区间，所以整流后电压基本接近纯直流；
三相交流电经过二极管整流后波型平稳。
