如果把定位孔做成沉铜孔，则沉铜孔直径=Holder定位柱尺寸+定位柱上公差+0.05mm公差为+/-0.08mm。
（2）普通定位孔间距的公差为0.05mm；沉铜孔的间距公差为0.08mm。
（3）COB单片PCB板上必须有DIEBOND标识，压焊标识，且整版上必须有SMT标识；对于Socket结构的整版PCB，无论是CSP还是COB的都需要加防呆标识。
（4）PCB和FPC的贴片PAD与邦线PAD之间的走线距离要大于0.3mm,避免SMT贴片的时候锡膏回流到邦线PAD上去。
OK：Failed：（5）邦线PAD内边缘距离芯片0.1mm与0.35 mm之间,邦线PAD外边缘距离Holder在0.1mm以上。
（6）电容距离芯片和Holder内壁必须保证在0.1mm以上。
电容要靠近芯片滤波PAD。
（7）金手指连接的FPC需要把整个金手指开窗出来；对于双面金手指，顶层和底层一定要错开开窗，错开的距离保证在0.25mm以上。
（8）FPC银箔接地的开窗形状为椭圆形，且双面开窗的位置一定要错开，不允许有重合部分，错开距离保证在0.5mm以上。
对于受控图纸中表明FPC有弯折要求的，在样品的制作要求中必须标示弯折的位置和角度，并在技术标准明确的体现出来，禁止在弯折处开窗，对满足“几”字形特殊弯折要求的，必须标示出来。
（9）FPC压焊PAD下面不允许有网络。
OKFailed2、FPC/PCB线路设计为了能够让摄像头模组能够正常地工作，并且能够有效地预防EMC，EMI等问题，可以采取磁珠，电感，共模线圈进行隔离；加电容进行滤波，并四处铺铜，采用屏蔽地线、屏蔽平面来切断电磁的传导和辐射途径。
什么是FPC柔性线路板？能取代PCB线路板吗？--深联电路板
什么是FPC柔性线路板？能取代PCB线路板吗？--深联电路板
作者：深圳市深联电路有限公司
一、什么是FPC柔性线路板
FPC柔性线路板，英文名为Flexible Printed Circuit ，俗称“软板”，是以聚酰亚胺或聚酯薄膜等柔性的绝缘基材制成的印刷电路。
具有可挠性。
短、小、轻、薄是其特性。
柔性印刷线路板也有单面、双面和多层板之分。
柔性线路板主要应用于电子产品的连接部位。
其优点是所有线路都配置完成.省去多余排线的连接工；可以提高柔软度.加强再有限空间内作三度空间的组装；可以有效降低产品体积.增加携带上的便利性；还可以减少最终产品的重量。
二、是否能取代PCB线路板
虽然柔性线路板具有配线密度高、重量轻、厚度薄、弯折性好的特点，当前还不能普遍广泛应用，技术相对也不成熟。
相对目前来说，FPC柔性线路板还不能取代PCB线路板。
原因主要有以下几个方面：
1、设计因素
对于需要使用插件元件的PCB，只能采用刚性板，就是你说的硬板；不少有受力要求的PCB，只能使用刚性板
2、成本因素
柔性板的成本目前还是比刚性板高很多，不止一倍。
3、制造因素
刚性板的直通率比柔性板更高
FPC柔性线路板具有其特殊的优势，但其技术还需要继续提升进步。
我国起步较晚有待迎头赶上。
有朝一日科技会发展到FPC柔性线路板取代PCB线路板。
摄像头模组设计规范

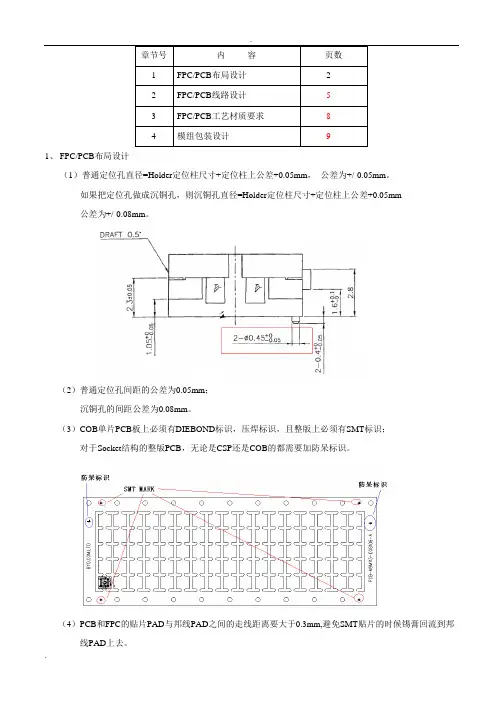

章节号内容页数1 FPC/PCB布局设计 22 FPC/PCB线路设计 53 FPC/PCB工艺材质要求84 模组包装设计91、FPC/PCB布局设计（1）普通定位孔直径=Holder定位柱尺寸+定位柱上公差+0.05mm，公差为+/-0.05mm。
