《鞍区解剖》ppt课件共39页文档
垂体后叶分泌： ADH和催产素。
垂体前叶分泌
两侧叶生长激素和泌乳素 细胞：PRL、GH为主 中间部：TSH、ACTH 为主
大脑凸面脑膜瘤
额叶脑膜瘤
垂体解剖学分为腺垂体和神经垂体。 腺垂体来源于胚胎时期颅颊囊的向上移行。 神经垂体来源于脑向下延伸，与腺垂体在发育中整合，其间可有中间部
垂体腺：蝶鞍内，两侧对称 垂体腺瘤 Rathke囊肿 颅咽管瘤
蝶鞍的形态变异
• ①鞍桥，为前、后床突间的骨性桥连接， 多为双侧性，有时不完整,此桥多见于内 分泌障碍、白痴及癫痫患者;②颈动脉床 突孔，为前、中床突之间的韧带连结， 孔内有颈内动脉经过，如此孔过小，可 影响颈内动脉的血液循环，须手术切断 韧带;③前床突缺如;④前、后床突侧移。
鞍膈
• 鞍隔构成蝶鞍的顶壁，覆盖垂体，是硬 膜水平折叠而成，覆盖于前方鞍结节和 后方的鞍背及后床突间。中央有孔，称 膈孔，垂体柄和垂体动脉由此通过。较 大的膈孔是形成空蝶鞍的解剖学基础。 大口径的膈孔在经鼻蝶手术后易产生脑 脊液漏。
• 垂体解剖学分为腺垂体和神经垂体。 • 腺垂体来源于胚胎时期颅颊囊的向上移行。 • 神经垂体来源于脑向下延伸，与腺垂体在发育中
整合，其间可有中间部。 • 大小：垂体前后径9.9mm（7.0-13.0mm），
左右径13.9mm（10.0-17.0mm），垂体直 径为5.5mm（2.5-9.0mm） • 重量：男性为350-800mg，女性为450900mg • 垂体柄是从下丘脑下部延伸到垂体后叶里的神经 组织柱。损伤后造成尿崩症。
鞍隔
脑膜瘤属良性肿瘤，生长慢，病程 长。 有报告认为，脑膜瘤出现早期 症状平 均2.5年，少数病人可达到6年。
海绵窦
• 海绵窦并非真正的静脉窦，而是静脉丛， 以及与其共存的颈内动脉，Ⅲ，Ⅳ，Ⅴ， Ⅵ对脑神经和交感丛。内壁为单层硬脑膜， 外壁为双层，外壁双层间从上到下夹有动 眼，滑车，三叉神经的眼支，两壁间容纳 外展神经，颈内动脉和窦内属支、鞍旁静 脉丛及交感神经纤维。两侧海绵窦间距离 12.6mm（9-18.5mm）。在经鼻蝶窦 切除垂体肿瘤时，鞍底的切开横径

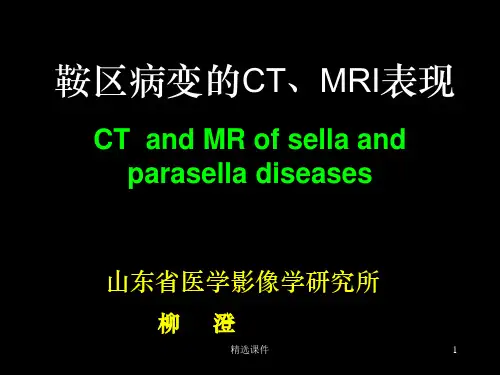

鞍区解剖-断层影像解剖ppt课件
