LCD产品知识培训(非技术类)1.0
LCD知识培训资料
Do not copy or distribute. Copyright ⓒ 2002 LG.Philips LCD
Back Light
Technology You Can See!
液晶工程流程
GLASS基板工程
ARRAY形成工程
COLOR FILTER 製造工程
配向膜形成 C
rubbing E
SPACER散布 L
液晶状態とは
液晶状態を持つ分子の形状
分子構造：棒状分子が一般的
分子短軸 H
F
分子長軸
結晶(Crystal) 格子状に分子間で強い秩序を持つ状態
非常に硬い状態
液晶相(Liquid Crystal)
ある方向のみに秩序を持つ状態 結晶と液体の中間状態
低 温度
具有晶体的秩序性：液晶分子一定的 方向性
具有液体的流动性：当外界环境发生 变化时，状态和方向发生变化
...….…..…..…..….. . .. .
Customer Issue Date Phenomenon Quantity
SONY Jun, 7th 2002 Galaxy Mura
1 pcs
Small and weak bright dots were scattered as galaxy
2/8
液晶顯示器主要優缺點
(以 SAMSUNG 26 为例）
• 優點 –省電。 –體積薄，重量輕。7000g –無輻射。
• 缺點 –視角限制。170 ’ –外加背光源或投射光源。 16CCF –溫度操作範圍限制。 －25——65
温度高时，液晶态消失，不能显示 温度低时，响应速度变慢
TFT LCD’s 的電光效應
LCD产品知识培训资料
的功耗为0.01uA/mm²左右，一块纽扣电池可以使用两三年。 • 寿命比较长，一般可以达到五万小时以上。 • 电磁辐射低，对人体无害，不易引起人眼的疲劳。 • 是被动发光，不易被强光冲刷，外界光越强显示越清晰。 • 易于驱动，使用简单的单片机就可以实现驱动，简洁方便。 • 结构简单，没有复杂的机械结构。
• 各个类型的光学模式：反射、半反、高反高透、透射 • 透过率：透过光线的比例 • LCD的驱动条件: 工作电压VOP、占空比DUTY、偏压比BIAS • LCD的工作环境：温度、湿度、紫外线、防眩光 • LCD的分辨率：段式、字符点阵、图形点阵 • LCD的显示品质：对比度、响应速度（常温、低温、高温） • LCD的连接方式：斑马纸、斑马条、金属pin、TAB、COG、COF • LCD的使用寿命：一般是5年，优选材料可以到10年
路漫漫其悠远
LCM基本结构参数
• LCM结构尺寸参数 • ①AA区：有效显示区域 • ②VA区：有效可视区域，VA与AA区共同决定产品是否能与客户面板
视窗相匹配。 • ③定位孔距离：关系到产品是否能够与主板上的定位孔装配。 • ④定位孔尺寸: 关系到产品的定位孔孔径是否能够使用客户的螺丝。 • ⑤可视区的位置：可视区在XY方向的位置，关系到产品装上后能否
此种方式是利用外界自然光反射来进行 显示。优点是需要背光源; 缺点是对外界光 强有较大的依赖性，在黑暗的状态下无法观 察。
2. 透射式采光
此种方式是利用背光源来进行显示的。 优点是不依赖与外界光，在黑暗的条件下亦 显示；缺点是耗电大，
3. 半透半反式采光
此种方式可同时利用自然光与背光源。 当外界光线较强时可以不用背光源；当外界 较弱时，使用背光源
LCD培训资料
•
TFT LCD液晶显示器的驱动原理 LCD液晶显示器的驱动原理
• TFT LCD液晶显示器的驱动原理 有的由于Cs(storage LCD液晶显示器的驱动原理 有的由于Cs(storage •
capacitor)储存电容架构不同, capacitor)储存电容架构不同, 所形成不同驱动系统架构的 原理. 原理. Cs(storage capacitor)储存电容的架构 capacitor)储存电容的架构 一般最常见的储存电容架构有两种, 分别是Cs 一般最常见的储存电容架构有两种, 分别是Cs on gate与 gate与 Cs on common这两种. 这两种顾名思义就可以知道, 它的 common这两种. 这两种顾名思义就可以知道, 主要差别就在于储存电容是利用gate走线或是common走 主要差别就在于储存电容是利用gate走线或是common走 线来完成的.储存电容主要是为了让充好电的电压, 线来完成的.储存电容主要是为了让充好电的电压,能保持 到下一次更新画面的时候之用. 所以我们就必须像在CMOS 到下一次更新画面的时候之用. 所以我们就必须像在CMOS 的制程之中, 利用不同层的走线, 来形成平行板电容. 的制程之中, 利用不同层的走线, 来形成平行板电容. 而在 TFT LCD的制程之中, 则是利用显示电极与gate走线或是 LCD的制程之中, 则是利用显示电极与gate走线或是 common走线,所形成的平行板电容,来制作出储存电容Cs common走线,所形成的平行板电容,来制作出储存电容Cs
• 4.薄膜晶体管型（TFT－Thin Film Transistor） 4.薄膜晶体管型 TFT－ 薄膜晶体管型（ Transistor） • 所谓薄膜晶体管，是指液晶显示器上的每一液晶象素点都是由集成
《LCD培训资料》课件
LCD市场在全球范围内持续增长，预计2025年市场规模将达到1000亿美元。
LCD市场的主要竞争对手
LCD市场竞争激烈，主要有三星、LG等公司。同时，新兴技术如O LED也对LCD市场造成冲击。
LCD市场未来的发展趋势
随着显示技术的不断进步，LCD将向更薄、更轻、更高分辨率、更低功耗的方向发展。
显示速度快
LCD的响应时间较短，可以实现快速刷新，避免图像残影和闪烁。
能耗低
LCD显示器相对较为节能，比传统显示器消耗的电力要少。
可靠性高
LCD面板由液晶材料组成，结构简单，故障率低，使用寿命长。
LCD的组成结构
LCD模块
液晶显示器由液晶面板、背光模块和边框组成。
LCD控制器
控制液晶显示的电路板，负责接收图像信号并驱动液晶模块。
CCD的工作原理
CCD通过光电二极管搜集光信号，并将其转换为电荷信号。
CMOS的工作原理
CMO S通过晶体管在感光单元内直接转换光信号为电信号。
CCD和CMOS的比较
CCD传感器有较低的噪声和更高的灵敏度，而CMO S传感器具有较低的功耗和更高的集成度。
LCD系统架构和设计
系统架构图
LCD系统包括液晶模块、驱动电路和控制电路等部分，它们之间通过电路板和接口进行连接。
如屏幕无法亮起、颜色失真等，可通过更换电源线、重新连接接口等方式进行维修。
LCD的保养方法
保持屏幕清洁、避免长时间显示静态图像、防止暴露在高温和潮湿环境中，可以延长LCD的使用寿命。
如何延长LCD的使用寿命
定期清洁屏幕、适度调节亮度和对比度、避免频繁开关，可有效延长LCD的使用寿命。
LCD市场现状和未来趋势
《LCD培训》课件
2 LCD环保处理方法及建议
为了减少对环境的影响，可以采用回收利用 和正确处理废弃LCD等方法。
LCD技术发展的现状
1
LCD技术发展历程
LCD技术经过多年发展，从早期的TN屏幕到现在的IPS和OLED技术。
2
LCD技术瓶颈
目前LCD技术面临的挑战包括响应速度、观看角度和能耗等方面的限制。
3
LCD技术未来发展趋势
LCD的维护和修复
1 LCD使用中的常见故
障
常见的LCD故障包括屏幕 破裂、颜色失真和显示失 灵等。
2 LCD维修方法
LCD维修可以通过更换故 障部件或进行屏幕校准来 解决。
3 LCD维修工具介绍
常用的LCD维修工具包括 屏幕分离工具、电路板检 测仪等。
LCD环保问题
1 LCD对环境的影响
LCD的制造和处理过程会产生废水、废气和 废弃物，对环境有一定影响。
未来LCD技术可能在高清显示、柔性屏幕和透明显示等方面得到进一步突破。
案例分享
LCD在电子产品中的应用案 例
LCD广泛应用于智能手机、笔记 本电脑和游戏机等电子设备中。
LCD在广告宣传中的应用案 例
LCD屏幕可用于户外大屏幕广告、 商场广告牌和车站电子广告牌等 多个场景。
LCD在公共信息展示系统中 的应用案例
LCD使用液晶材料来控制光 的通过，而LED则是使用发 光二极管来产生光。
LCD的工作原理
LCD组成结构
LCD由液晶层、电极、背光 源和控制器等组成。
LC分子排布方式
常见的液晶分子排列方式包 括平行排列和扭曲排列。
LCD的电压调节与控制 方式
LCD的电压调节和控制可以 通过液晶分子的扭曲来实现。
LCD培训资料

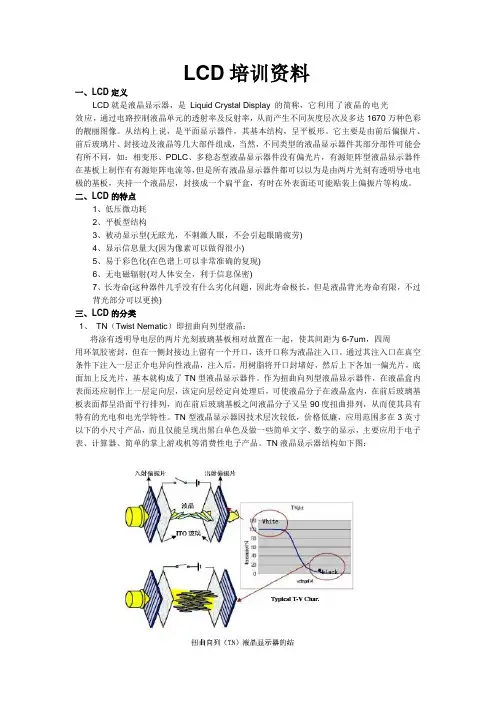

LCD培训资料一、LCD定义LCD就是液晶显示器，是Liquid Crystal Display 的简称，它利用了液晶的电光效应，通过电路控制液晶单元的透射率及反射率，从而产生不同灰度层次及多达1670万种色彩的靓丽图像。
从结构上说，是平面显示器件，其基本结构，呈平板形。
它主要是由前后偏振片、前后玻璃片、封接边及液晶等几大部件组成，当然，不同类型的液晶显示器件其部分部件可能会有所不同，如：相变形、PDLC、多稳态型液晶显示器件没有偏光片，有源矩阵型液晶显示器件在基板上制作有有源矩阵电流等，但是所有液晶显示器件都可以以为是由两片光刻有透明导电电极的基板，夹持一个液晶层，封接成一个扁平盒，有时在外表面还可能贴装上偏振片等构成。
二、LCD的特点1、低压微功耗2、平板型结构3、被动显示型(无眩光，不刺激人眼，不会引起眼睛疲劳)4、显示信息量大(因为像素可以做得很小)5、易于彩色化(在色谱上可以非常准确的复现)6、无电磁辐射(对人体安全，利于信息保密)7、长寿命(这种器件几乎没有什么劣化问题，因此寿命极长，但是液晶背光寿命有限，不过背光部分可以更换)三、LCD的分类1、TN（Twist Nematic）即扭曲向列型液晶：将涂有透明导电层的两片光刻玻璃基板相对放置在一起，使其间距为6-7um，四周用环氧胶密封，但在一侧封接边上留有一个开口，该开口称为液晶注入口。
通过其注入口在真空条件下注入一层正介电异向性液晶，注入后，用树脂将开口封堵好，然后上下各加一偏光片，底面加上反光片，基本就构成了TN型液晶显示器件。
作为扭曲向列型液晶显示器件，在液晶盒内表面还应制作上一层定向层，该定向层经定向处理后，可使液晶分子在液晶盒内，在前后玻璃基板表面都呈沿面平行排列，而在前后玻璃基板之间液晶分子又呈90度扭曲排列，从而使其具有特有的光电和电光学特性。
TN型液晶显示器因技术层次较低，价格低廉，应用范围多在3英寸以下的小尺寸产品，而且仅能呈现出黑白单色及做一些简单文字、数字的显示，主要应用于电子表、计算器、简单的掌上游戏机等消费性电子产品。
《Lcd基础知识培训》课件
Lcd的应用领域
1
Lcd应用场景
笔记本电脑、移动设备、电视、显示器等。
2
Lcd应用案例
探索Lcd在不同领域中的应用案例。
Lcd故障及维修方法
1
Lcd面板和背光故障
检测和维修Lcd面板和背光故障的方法。
2
Lcd控制电路故障
排查和处理Lcd控制电路故障的方法。
结束语
1 课程总结
回顾本课程所学内容，并进行总结。
2 根据显示方式分类
包括反射型、透射型和透反射型等。
Lcd的优缺点
Lcd的优点
高画质、低功耗和视角宽等。
Lcd的缺点
有限对比度、视角受限和制造成本高等。
Lcd的显示效果
1
亮度、对比度和清晰度
测量和评估Lcd显示的亮
和清晰度。
介绍Lcd在不同光线条件下的显示效 果。
2 原理简述和示意图
简述不同原理和液晶分子排列示意图。
Lcd的组成
1 Lcd的基本组成部分
液晶层、电极、像素控制器等。
2 各部分的作用和功能介绍
详细介绍每个组成部分的作用和功能。
Lcd的分类
1 根据像素点的排列方式分类
包括TN、IPS、VA等。
3 根据色彩表示方法分类
包括LCD、LED和OLED等。
2 学习建议
给出学习本课程后的建议和思考。
《Lcd基础知识培训》PPT 课件
# Lcd基础知识培训
本课程将介绍液晶显示的基础知识，包括液晶显示原理、Lcd的组成和分类等 内容。通过本课程，您将深入了解这一令人着迷的显示技术。
课程简介
1 Lcd基础知识
液晶显示原理、Lcd的组成和分类。
液晶显示原理
LCD培训(二)
屏相关知识培训（一）基础知识篇主讲人：李小龙显示屏：顾名思义它应该是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具。
一：屏的分类1.CRTCRT显示器，阴极射线管主要有五部分组成：电子枪（Electron Gun），偏转线圈（Deflection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳组成。
2.LCD在显示器内部有很多液晶粒子，它们有规律的排列成一定的形状，并且它们的每一面的颜色都不同分为：红色，绿色，蓝色。
这三原色能还原成任意的其他颜色，当显示器收到电脑的显示数据的时候会控制每个液晶粒子转动到不同颜色的面，来组合成不同的颜色和图像。
也因为这样液晶显示屏的缺点是色彩不够艳，可视角度不高等。
3.LEDLED显示屏（LED panel）：它是一种通过控制半导体发光二极管的显示方式，用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
4.3D3D显示器一直被公认为显示技术发展的终极梦想，多年来有许多企业和研究机构从事这方面的研究。
日本、欧美、韩国等发达国家和地区早于20世纪80年代就纷纷涉足立体显示技术的研发，于90年代开始陆续获得不同程度的研究成果，现已开发出需佩戴立体眼镜和不需佩戴立体眼镜的两大立体显示技术体系。
传统的3D电影在荧幕上有两组图像（来源于在拍摄时的互成角度的两台摄影机），观众必须戴上偏光镜才能消除重影（让一只眼只受一组图像），形成视差（parallax），产生立体感。
5.等离子成像原理：等离子显示技术的成像原理是在显示屏上排列上千个密封的小低压气体室，通过电流激发使其发出肉眼看不见的紫外光，然后紫外光碰击后面玻璃上的红、绿、蓝3色荧光体发出肉眼能看到的可见光，以此成像。
二．技术参数可视角度液晶显示器的可视角度通常左右对称，而上下则不一定对称。
当背光源的入射光通过偏光板、液晶及取向膜后，输出光便具备了特定的方向特性，也就是说，大多数从屏幕射出的光具备了垂直方向。
液晶屏知识培训
液晶屏知识培训液晶屏（Liquid Crystal Display，简称LCD）已经成为现代电子设备中最为常见的显示技术之一。
无论是手机、电视、电脑还是汽车仪表盘，几乎所有的电子产品都可以使用液晶屏来显示信息。
因此，了解液晶屏的工作原理、特点和优缺点对于从事电子行业的从业者来说非常重要。
在本文中，我们将进行一场关于液晶屏知识的培训，以帮助大家更好地了解这一技术。
1. 液晶屏的工作原理液晶屏的工作原理基于液晶分子在电场作用下的取向变化。
液晶分子是一种具有特殊结构的有机分子，它的取向可以通过施加电场来改变。
液晶屏主要由液晶层、电极层和滤色层构成。
当电场施加到液晶层时，液晶分子的取向会发生改变，从而控制像素点的亮度和颜色。
通过按照特定的排列方式来调整电场，液晶屏可以显示出图像和文字。
2. 液晶屏的特点液晶屏有许多独特的特点，使其成为广泛使用的显示技术之一。
2.1 薄而轻便：相比于其他显示技术，液晶屏更薄且更轻便。
这使得它非常适合用于便携式设备，如手机和平板电脑。
2.2 节能环保：液晶屏可以实现低功耗显示，这意味着它比传统的显示技术更节能。
此外，液晶屏不会产生有害物质，减少了对环境的影响。
2.3 视角较广：与其他显示技术相比，液晶屏有着更广的视角。
这意味着无论你从哪个角度观察液晶屏，所显示的内容都会很清晰。
2.4 调节能力强：液晶屏可以根据使用环境的亮度和色温进行调整，以提供更好的观看体验。
这使得它非常适合用于各种不同的场景，如室内和室外使用。
3. 液晶屏的优缺点虽然液晶屏有着许多独特的优点，但它也存在一些缺点。
3.1 对比度较低：液晶屏的对比度相对较低，这意味着在黑暗环境下显示效果可能不如其他显示技术。
然而，近年来，液晶屏的对比度得到了显著改善，以满足更高的显示要求。
3.2 视频响应时间较长：液晶屏在处理快速移动的图像时，可能会出现模糊现象。
这是因为液晶分子的取向变化需要一定时间，导致液晶屏的视频响应时间较长。
LCD LCM培训教材(第一节)
VIEWTRON TECHNOLOGY LTD
5 /8
香港科创科技有限公司
VIEWTRON TECHNOLOGY LTD
3 /8
香港科创科技有限公司
LCD 培训资料一
4.液晶显示器之结构:(如图 2 所示)
图 2. 液晶显示器之结构 5.偏光片的选择:
显示类型 反射型 半透型 透射型 正性/负性 正性 正性 负性 正性 负性 点亮/非点亮部分颜色 黑/白 黑/白 白/黑 黑/白 白/黑 是否需要背光 不需要 需要 在必要时点亮 需要,总是点亮 特征 不需要背光,不过在黑暗处 不可看见 在明亮处使用可关掉背光 使用时背光需常点亮
o o
(High)Twisted Nematic (高)扭曲向列型 o Twisted angle TN 90 o o 液晶分子扭曲角度 HTN 110 ~120 Contrast 对比度 Acceptance 可接受 Duty 占空比 Static ~1/16 静态~1/16 Positive Black /white Display 正性 黑/白 显示 (ON/OFF) White /black Negative 负性 白/黑 Price 价格 Lowest 最低 Application example Calculator ,clock 应用举例 计算器,时钟等
LCD 培训资料一
LCD 培训资料（第一节）
James MO
VIEWTRON TECHNOLOGY LTD 1 /8
香港科创科技有限公司
LCD 培训资料一
LCD 液晶显示屏
自 1888 年奥地利的 Reinitzer 发现了液晶的原理以后,在 80 年左右的时间里,世界上一直处于科学 的探求过程中,并没有将此发现实现为产品出现.直到 1963 年才有人提出将液晶应用于显示产品中.十 年后,即 1973 年,SHARP 公司最早开发了液晶计算器.1987 年 STN 液晶组件开始量产,1988 年开发了 TFT 液晶组件,1990 年开始规模生产面向笔记本 PC 的 TFT 液晶组件,1998 年开始生产更低功耗的反射型 TFT 液晶组件. 在此科学技术日新月异,信息容量爆炸性增加之今日,如何开发具实用性、 小型化,且信息容量大之 科技产品,乃目前研发工作所趋.液晶在工业上之应用领相当广泛,例如,手表、显示板、计测器、光盘、 及导波电路等,尤其在光电工业上更是一个不可或缺之重要材料.
LCD基础知识培训
LCD显示器的显示原理
LCD显示器的显示原理
单个像素的结构
LCD显示器的主要参数
• 响应时间 • 对比度 • 亮度 • 可视角度 • 点距 • 最佳分辨率 • 信号接口类型
响应时间
•响应时间指的是LCD显示器各像
素对于输入信号的反应速度， 也就是液晶由暗转亮或者是由 亮转暗的反应时间。通常都是 以毫秒(ms)来计算，响应时间 越小越好。
一个灰阶到另一个灰阶之间变化所需 要的时间，即液晶单元从一个角度转 到另一个角度所需要的反应时间，体 现了LCD各种彩色变化（即灰阶变化） 的真实速度。
灰阶响应时间和传统响应时间的区别
➢传统响应时间=黑白响应时间, 是点 ➢灰阶响应时间=彩色响应时间, 是面
对比度
对比度是屏幕上同一点最亮时 (白色)与最暗时(黑色)的亮度 的比值。对比度越高，显示器 还原的色彩也就越鲜艳，画面 色彩的层次感更加分明，色阶 过渡更细腻.
不同层次的灰色.
灰阶 0
32 64 96 128 160 192 224 255
+
+
=
RGB三原色加乘原理
➢ 把不同比例的三原色(RGB)混合起来, 可以得到绝大多数人眼可见 的各种色彩.
示例:
Red 255
+ Green 255 =
Red 255
+ Blue 102
=
Green 204 + Blue 153
•点距：一般是指显示屏相邻
两个象素点之间的距离。我 们看到的画面是由许多的点 所形成的，而画质的细腻度 就是由点距来决定的。
信号接口
•模拟接口(VGA/D-Sub) •数字接口(DVI)
•
LCD产品知识培训资料
•
第二页，共27页。
LCM基本(jīběn)结构参数
• LCM结构尺寸参数 • ①AA区：有效显示区域 • ②VA区：有效可视区域，VA与AA区共同决定产品是否能与客户面板视窗相匹配
(pǐpèi)。 • ③定位孔距离：关系到产品是否能够与主板上的定位孔装配。 • ④定位孔尺寸: 关系到产品的定位孔孔径是否能够使用客户的螺丝。 • ⑤可视区的位置：可视区在XY方向的位置，关系到产品装上后能否与客户面板视
窗位置相同。 • ⑥接口尺寸：关系到是否与客户的连接方式匹配(pǐpèi)。 • ⑦接口位置：关系到客户连接方式为硬连接时是否能够使用。 • ⑧PCB板以上的尺寸：关系的产品在Z方向上是否影响安装。 • ⑨铁壳外形。 • ⑩产品外形。
•
第三页，共27页。
安装(ānzhuāng)参数的兼容性
•
第四页，共27页。
此种方式是利用背光源来进行显示的。 优点是不依赖与外界光，在黑暗的条件下亦 显示；缺点是耗电大，
3. 半透半反式采光 此种方式可同时利用自然光与背光源。
当外界光线(guāngxiàn)较强时可以不用背光源；当外界 •
较弱时，使用背光源 第十四页，共27页。
BL光电参数(cānshù)
• BL的光电参数： • BL的亮度：CD/CM2表示 • BL亮度一致性 • BL的驱动(qū dònɡ)电压：VF • BL的驱动(qū dònɡ)电流：IF • BL的寿命：就是LED灯衰减到50%亮度的
安装(ānzhuāng)参数的兼容性
• 最大长度、宽度、厚度决定了这个部件是否可以 安装到客户的预留位置
• 安装孔（位）决定了是否和预留安装位重合；决 定了VA中心是否和客户预留窗口重合；固定焊接 位和安装位的相对尺寸决定了是否可以PIN 对PIN 硬连接
LCD培训资料ppt
LCD培训资料ppt
LCD（Liquid Crystal Display）指的是液晶显示器，它是一种新型的显示器，在小尺寸精细度、节省功耗、控制简单、集成度高等方面有着明显的优势，是当今最常用的显示器。
一、LCD的原理
1．LCD的构成
LCD由两片透明玻璃板和液晶材料组成，并由若干行和列线条组成一个小格，同时存在一定的电场，液晶小格因而呈现画面。
2．液晶材料
LCD使用的液晶材料是由聚酯薄膜、液晶材料和阴极板组成的，液晶材料的原理是在聚酯薄膜上注入液晶，当施加电场时，液晶小格中的分子改变分子结构，使其不可透过光线，产生亮暗变化，从而形成不同的显示图案。
3．电极
电极是LCD显示的重要部分，它包含长方形的极条、圆形的极环和芯片封装结构。
极条负责将电流输送给液晶小格，从而产生电场；极环负责输入和输出控制信号，调整电流以改变液晶小格的显示内容；芯片封装结构负责控制电极，以实现液晶小格的操作功能。
二、LCD的特点
1．可视角
LCD可以从多个角度观察，并具有较好的视觉角度，其视角可以达到160度，而普通的CRT显示器只有80~100度的视角。
2．节能
相比普通的显示器，LCD显示器的功耗更低，使用更节能，而。
LCD培训(二)
屏相关知识培训（一）基础知识篇主讲人：李小龙显示屏：顾名思义它应该是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具。
一：屏的分类1.CRTCRT显示器，阴极射线管主要有五部分组成：电子枪（Electron Gun），偏转线圈（Deflection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳组成。
2.LCD在显示器内部有很多液晶粒子，它们有规律的排列成一定的形状，并且它们的每一面的颜色都不同分为：红色，绿色，蓝色。
这三原色能还原成任意的其他颜色，当显示器收到电脑的显示数据的时候会控制每个液晶粒子转动到不同颜色的面，来组合成不同的颜色和图像。
也因为这样液晶显示屏的缺点是色彩不够艳，可视角度不高等。
3.LEDLED显示屏（LED panel）：它是一种通过控制半导体发光二极管的显示方式，用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
4.3D3D显示器一直被公认为显示技术发展的终极梦想，多年来有许多企业和研究机构从事这方面的研究。
日本、欧美、韩国等发达国家和地区早于20世纪80年代就纷纷涉足立体显示技术的研发，于90年代开始陆续获得不同程度的研究成果，现已开发出需佩戴立体眼镜和不需佩戴立体眼镜的两大立体显示技术体系。
传统的3D电影在荧幕上有两组图像（来源于在拍摄时的互成角度的两台摄影机），观众必须戴上偏光镜才能消除重影（让一只眼只受一组图像），形成视差（parallax），产生立体感。
5.等离子成像原理：等离子显示技术的成像原理是在显示屏上排列上千个密封的小低压气体室，通过电流激发使其发出肉眼看不见的紫外光，然后紫外光碰击后面玻璃上的红、绿、蓝3色荧光体发出肉眼能看到的可见光，以此成像。
二．技术参数可视角度液晶显示器的可视角度通常左右对称，而上下则不一定对称。
当背光源的入射光通过偏光板、液晶及取向膜后，输出光便具备了特定的方向特性，也就是说，大多数从屏幕射出的光具备了垂直方向。
LCD培训教材一
二、LCD制造用的ITO導電玻璃規格
• 玻璃厚度: 0.55mm 0.7mm 1.1mm
• 玻璃面積: 14" * 16" (或355.6mm *
406.4mm)\300*350
• SiO2 阻擋層: 200 ~ 500A°(1 A°= 10 –10米 )
• ITO層厚: 250 ~ 2000 A°
后制程產生不良
短路、字體變形
開路、針孔 字體變形、多點
針பைடு நூலகம் 字體變形、缺口
開路 開路 直接影響PI、絲印定位不準
主要不良影響：
工位
缺陷
針孔、缺口、 斷線、短路、
多餘物
不良原因 同顯影
后制程產生不良 同顯影
1、噴淋支數太少
蝕
蝕刻不足 2、蝕刻溫度、濃度太低
刻
3、傳送速度太快
短路、多餘物
蝕刻過度
1、噴淋支數太多 2、蝕刻溫度、濃度太高 3、傳送速度太快
印框
Screen Printing
印點
Cross-over Printing
蝕刻 Etching
定向 Rubbing
剝膜 Stripe
配向膜塗佈 Polyimide Coating
清洗 Clean
塗佈光阻劑 Photoresist Coating
曝光
曝光
ExEpxpoossurue re
顯影
Developing
清洗 Clean
貼片 Polarizer Assembly
塗塗佈佈光光阻阻劑 劑
PhPohototorreessisitsCt oCaotinagting
曝光 Exposure
顯影
Developing
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳市宇顺电子有限公司
27
五.LCD主要材料
深圳市宇顺电子有限公司
28
五.LCD主要材料
ITO玻璃的主要评价指标：
1. 透光率; 2. 方块电阻; 3. 平整度; 4. 机械性能与化学抗蚀性能.
深圳市宇顺电子有限公司
29
五.LCD主要材料
5.3.偏光片
5.3.1偏振光定义
光是一种电磁波,其振动方向与传播方向垂直,偏振 光就是只有某一方向振动的光,即在与行进方向垂直的 方向中,某特定方向強烈振动的光.
饱和电压：LCD显示部分的亮度变化达到最大变化的90%时的电压
7.1.2 对比度(Contrast Ratio：Cr ) 在外界的亮度一定的条件下，LCD显示部分的亮态与暗态的亮度之比 7.1.3 视角(Viewing Angle)
T：透过率
观看LCD屏时，能看到显示 图形最为清淅，显示效果最 好（对比度最佳）的角度， 就称为LCD的视角。 7.1.4 响应时间(Response Time) 透过率从10%达到90%的时间； 7.1.5 功耗电流(Current Consumption：IC) LCD的工作电流
深圳市宇顺电子有限公司
22
五.LCD主要材料
5.1.2液晶分类
5.1.2.1形成方式： 热致液晶、溶致液晶
溶致液晶：在生物系统中大量存在； 热致液晶：目前主要用于显示器的液晶； 热致液晶的互变情况： 加热 加热
固体（晶体）
冷却
液晶相
冷却
液体
深圳市宇顺电子有限公司
23
五.LCD主要材料
5.1.2.2相结构： 向列相、近晶相、胆甾相
向列相
近晶相
胆甾相
深圳市宇顺电子有限公司
24
五.LCD主要材料
5.1.3 液晶性能的主要评价特性参数：
& 弹性参数(K11 K22 K33) & 介电常数(△ε)
& 粘滯性(η)
& 折射率(△n) & 清亮点
深圳市宇顺电子有限公司
25
五.LCD主要材料
5.1.4液晶的使用注意事项:
1) 密闭,避光保存; 2) 液晶配制的器具必须清洗干净; 3) 配好的液晶应标识清楚 4) 液晶灌注剩余的液晶应存放在洁净 柜中.
3.2.按视角分类
•视角分类 •3点
•6点
•9点
90
•12点
•其他
深圳市宇顺电子有限公司
12
三.LCD分类
3.3.按采光方式
反射型 半反/半透型
光源
透射型
光源
背光
反射光
透射光
背光
反射光
透射光
反射偏光片 适用于自然采光，在黑暗收 件下不可见
半透偏光片 适用于既有背光，又采用自然光 的类型。底色亮
透射偏光片
17
四.LCD的结构
FSTN型 液晶显示器的基本结构
深圳市宇顺电子有限公司
18
四.LCD的结构
液晶显示器的基本结构 （通用）
深圳市宇顺电子有限公司
19
五.LCD主要材料
深圳市宇顺电子有限公司
20
五.LCD主要材料
5.1液晶 ：
顾名思义——液态晶体。就是在一定温度范 围内兼具液体和固体二者特性的的物质。其状态 介于固态和液态之间。常温表现为乳白色的液体.
大哥大显示屏等领域。 以彩色为主，应用集中在电视、TV电话、计算机、导航仪 等为主流，将来会渐渐取代传统之CRT显示器。
TFT-LCD
深圳市宇顺电子有限公司
7
二.LCD应用领域
TN/STN的主要应用领域（图示）
音响 电 子 表
PDA
移动电话
电子书 计算器 GPS
触摸屏
深圳市宇顺电子有限公司
8
二.LCD应用领域
对于利用液晶的各种光电效应，把液晶对电场、磁 场、光线和温度等外界条件的变化在一定条件下转换成为 可视信号就可以制成显示器。
深圳市宇顺电子有限公司
38
六.LCD显示原理
取向剂材料取向原理
液晶初态
深圳市宇顺电子有限公司
PI摩擦
液晶取向
39
六.LCD显示原理
液晶的排列 :
取向层的沟槽形成后可使液晶分子呈现规则的排 列 ，达到扭转的功能； 不同型态之LCD有不同 的扭转角
右上图：偏振光继续 前进，通过第二片偏光 片时，光线通过。 右下图：通过第二片 时，光线被完全阻挡。
光
偏光 片
光
偏光片对光的作用
31
深圳市宇顺电子有限公司
五.LCD主要材料
5.3.4偏光片的基本结构
深圳市宇顺电子有限公司
32
五.LCD主要材料
5.3.5偏光片各层的作用
PVA:PVA膜是一种高分子聚合物， 用各类具有二向
td
tr
ts
tf
LCD响应时间定义曲线图（正显）
深圳市宇顺电子有限公司
46
七.LCD性能评价指标
7.2各类型产品性能比较：
类别 1.容易制造 2.价格低廉 优 点 3.原料易得 3.制造难度一般 4.黑白显示效果良好 5.实用温度范围宽 缺 点 1.视角范围狭小 2.显示模式单一 3.只实用于低路数驱动,高路 驱动对比度差. 实用于计算器.电话机等一 般较低文件的家用电子方面 1.对比度差. 2.显示效果一般 3.不适合制造高路 驱动LCD 一般仪器.仪表 1.制造工艺复杂,难 度较大 2.对原材料要求高 3.良率低,成本高 较高文件的仪器仪 表,各类电器电子手 帐等.
色性的有机染料进行染色，同时在一定的湿度和温度 条件下进行延伸，使其吸收二向色性染料形成偏振性 能，在脱水、烘干后形成偏光片原膜。
TAC：PVA膜具有亲水性，在湿热的环境中很快会变形、
收缩、松弛、衰退、且强度很低，质脆易破，不便于 使用和加工，因此在膜两边都复合上一层强度高、透 光率高而又耐湿热的TAC膜
深圳市宇顺电子有限公司
35
五.LCD主要材料
Ò º¾ §Æ ÁÖ ÷Ò ª² ÄÁ ϳ ɱ ¾² ÖÎ ö ² £Á § PIÒ º à ܲ â½ º ² £Á §Ë ¿ ½ ð² Û ³ ĵ æÁ Ï Ò º¾ § ² â¿ Ú½ º Æ «Õ ñÆ ¬
36
深圳市宇顺电子有限公司
六.LCD显示原理
深圳市宇顺电子有限公司
37
六.LCD显示原理
光电效应的概念
在某种显示模式中，液晶分子可能发生不稳定的流动， 这种不稳定的状态依赖于电场的强度而变化，结果将引起 液晶内部的偏振光的传输功能变化，双折射性变化以及光 散射现象等，即液晶盒内的光学性质发生变化，这个现象 称为液晶的光电效应。
液晶显示器件的概念
5.3.2偏光片定义
我们平常所看见的光是往各方向振动的波的混合,如 果将往360度振动方向的波只取出往其中某一方向振动 的波的装置，则称之为偏光片.
深圳市宇顺电子有限公司
30
五.LCD主要材料
5.3.3偏光片的特性
作用：将自然光（一 般光线）过滤成偏振 光。 当自然光通过a方向 的偏光片时，光线被 过滤成与a方向平行 的偏振光。
本课程需1小时
LCD产品知识培训
非技术类 B版 编制：佘光全 审核：宋宇红
2006-7-25
深圳市宇顺电子有限公司
1
目录
一.LCD发展史 三. LCD分类 五. LCD主要材料 七.LCD性能评价指标 九.LCD使用注意事项 十一.生产主要不良现象 二. LCD应用领域 四. LCD的主要结构 六. LCD显示原理 八.LCD优缺点 十.LCD制造工艺流程 十二.LCD制造图纸简述
TFT/CSTN应用领域（图示）
深圳市宇顺电子有限公司
9
三.LCD分类
3.1按显示方式 3.2按视角分类 3.3按采光方式 3.4按显示内容 3.5按背景模式
深圳市宇顺电子有限公司
10
三.LCD分类
3.1.按显示方式分类
•正性显示（白底黑字）
深圳市宇顺电子有限公司
•负性显示（黑底白字）
11
三.LCD分类
在LCD盒内直接与液晶接触，能使液晶分子按 一定的方向和角度排列的物质，称之为取向材料。 对于LCD来说取向材料是必不可少的它直接影 响到显示性能的优劣。 最常用的就是聚酰亚胺(Polyimide)，简称PI。 但在实际生产过程中，为了达到PI印刷均匀一 致的效果，通常直接涂布的是PI的前单体PA——聚 酰亚胺酸（Polyamic acid），最后通过高温固化转 变成PI
LCD要求液晶的纯度极高；其对杂质.UV光及 直流电较敏感。
深圳市宇顺电子有限公司
21
五.LCD主要材料
5.1.1液晶的結构与特征
5.1.1.1液晶化学分子结构的特征：
归结：液晶分子为可极化的刚性棒状分子
5.1.1.2化学分子結构
R-A - X - A - R
Z Z
R为末端基团,常见为R-(烷基),RO-(烷氧基)等; X为连接基团,常见为-COO-,CH2CH2-等; A为环体系,多为六元环; Z为侧向基团,常见为F-,CH3-等
完全采用背光，底色 较暗
深圳市宇顺电子有限公司
13
三.LCD分类
3.4.按显示内容分类
1. 笔段 方式 用细长的笔段显示8字等
2.点阵 方式（显示文字） 以行列交叉显示单元表示文字。
3.点阵 方式（显示图形） 以行列交叉单元显示图形。
深圳市宇顺电子有限公司
14
三.LCD分类
3.5.LCD模式分类
深圳市宇顺电子有限公司
2
一.LCD发展史
深圳市宇顺电子有限公司
3
