项目7 板式楼梯平法识图与钢筋计算
平法识图及钢筋计算
钢筋计算的基础知识
五、钢筋的连接 当施工过程中,构件的钢筋不够长时(钢筋出厂长度 为9米),需要对钢筋进行连接。钢筋的主要连接方 式有三类:绑扎连接、机械连接和焊接。为了保证钢 筋受力可靠,对钢筋连接接头范围和接头加工质量有 如下规定: 1、当受拉钢筋直径>25mm及受压钢筋直径> 28mm时,不宜采用绑扎搭接。 2、当轴心受拉及小偏心受拉构件中纵向受力钢筋不 应采用绑扎搭接。 3、纵向受力钢筋连接位置宜避开梁端、柱端箍筋加 密区。如必须在次连接时,应采用机械连接或焊接。
1.环境类别的确定见下表:
钢筋计算的基础知识
受力钢筋混凝土保护层最小厚度确定要特别注意几点: 1.混凝土强度等级不大于C25时,表中保护层厚度值 应增加5 mm。 2.基础底面钢筋的保护层厚度,有混凝土垫层时应从 垫层顶面算起,且不应小于40mm。
钢筋计算的基础知识
三、钢筋锚固值 1. 为了使钢筋和混凝土共同受力,使钢筋不被从混
平法的现状
11G101-3《混凝土结构施工图平面整体表示方法制 图规则和构造详图(独立基础、条形基础、筏形基础 及桩基承台)》(替代原04G101-3、08G101-5、 06G101-6)
如何学好平法
平法图集包括“制图规则”和“构造详图”两部分组 成,制图规则是设计人员绘制平法施工图的制图依据, 也是施工、造价人员阅读平法施工图的语言。
对于单根钢筋来说,预算长度和下料长度是不同的, 预算长度是按照钢筋的外皮计算,下料长度是按照钢 筋的中轴线计算:
例如一根预算长度为1米长的钢筋,其下料长度是小 于1米的,因为钢筋在弯曲的过程中会变长,如果按 照1米下料,肯定会长出一些。
我们清单计量时不适用钢筋下料的计算。
钢筋计算的前提是正确认识和理解平法施工图,掌握 平法的规则和节点构造。
混凝土结构识图与钢筋计算
混凝土结构识图与钢筋计算
7.4 板式楼梯钢筋计算操练
板式楼梯钢筋计算操练
混凝土结构识图与钢筋计算
板式楼梯平法设计规则
混凝土结构识图与钢筋计算
7.2.2 板式楼梯的类型
11G101—2图集包含“一跑楼梯”和“两跑楼梯”两组板 式楼梯,共11种楼梯类型,不同类别的板式楼梯所包括的构 件内容各不相同,这里只讲一跑楼梯。图7-5表示AT~DT型 楼梯,其他类型楼梯详见11G101—2图集相关内容。
“一跑楼梯”包括AT~ET的5种板式楼梯,其中,每个代 号代表一跑楼梯。它们的截面形状为: AT型梯板全部由踏步段构成; BT型梯板由低端平板和踏步段构成; CT型梯板由踏步段和高端平板构成; DT型梯板由低端平板、踏步段和高端平板构成; ET型梯板由低端踏步段、中位平板和高端踏步段构成。
1、从结构上划分,现浇混凝土楼梯可分为板式楼梯、梁式楼 梯、悬挑楼梯和旋转楼梯等,11G101—2图集只适用于板式楼 梯。 2、板式楼梯间钢筋计算内容包括:踏步段斜板、梯梁、楼层 平板、层间平板(休息平台)以及梁上柱(框架结构)等构 件的钢筋,见图7-3。 (1)踏步段斜板钢筋按照11G101—2图集构造要求计算; (2)梯梁钢筋计算:当梯梁支撑在梁上柱时,按照框架梁构 造计算;当梯梁支承在梁上时,按照非框架梁构造计算; (3)楼层平板和层间平板钢筋按照楼板构造计算; (4)梁上柱钢筋按照框架柱构造计算。
民用建筑中使用最广泛的是一跑楼梯AT型,所以学习的重 点是AT型楼梯。
板式楼梯平法设计规则
混凝土结构识图与钢筋计算
7.2.3 板式楼梯的注写方式
1.平面注写方式 平面注写方式是在楼梯平面布置图上注写截面尺寸和配筋 具体数值的方式来表达楼梯施工图,包括集中标注和外围标 注,见图7-6。 集中标注内容有五项: (1)梯板类型代号与序号,如ATXX (2)梯板厚度,注写为h=XXX。当为带平板的梯板且梯段 板厚度和平板厚度不同时,可在梯段板厚度后面括号内以字 母P打头注写平板厚度。 (3)踏步段总高度和踏步级数之间以“/”分隔。 (4)梯板支座上部纵筋和下部纵筋之间以“;”分隔。 (5)梯板分布筋以F打头注写分布钢筋具体值,该项也可以 在图中统一说明。
平法识图和钢筋计算
1 平法识图与钢筋计算本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要注意的问题,以便为后面各章具体的技术内容讲述奠定基础。
1.1平法识图概述1.1.1 平法及其产生1)什么是平法“平法”系指混凝土结构施工图平面整体表示方法,简称平法。
它是我国目前现行的具体工程结构施工图设计的主要方法。
为简化起见下面统以“平法”进行表述。
“平法”其表达形式概括起来,就是把结构构件的尺寸和配筋等,按照平面整体表示法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套新型完整的结构施工图。
2)平法的产生平法的创始人是山东大学陈青来教授,在创立平法的时候,他在山东省建筑设计院从事结构设计工作。
当时正值改革开放初期,设计任务非常繁重,为了加快结构设计的速度,简化结构设计的过程,他吸收了国外的经验,结合中国建筑界的具体实践,创立了平法。
3)平法的重要意义和作用(1)“平法”是我国对混凝土结构施工图设计表示方法所进行的一项重大改革,它是国家科委和建设部列为国家级科技成果重点推广项目。
它的推广及应用,具有其重要意义与作用:(2)“平法”它改变了传统的那种将构件从结构平面布置图中索引出来,再逐个绘制配筋详图的繁琐方法。
由于它把构件尺寸和配筋直接表达在各类构件的结构平面布置图上,使其结构施工图的数量大大减少,这不但减少了绘图的工作量,而且,结构设计的后期计算,如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等,也都免去而不作了。
这样,它不仅精简了混凝土结构施工图的设计(绘图)的程序,极大地的解放了结构设计师的繁重劳动,加快了结构设计的步伐,在一定程度上提高了结构设计的质量。
(3)平法实施以后,对施工企业来讲,首先是施工人员到工地携带的图纸少了,并且还减少了结构施工图的阅读时间。
因此,“平法”制图规则不仅是结构设计师者完成柱、墙、梁平法施工图的设计依据,而且也是施工、监理人员准确理解和实施平法结构施工图的依据。
板式楼梯平法识图与钢筋计算
上一页 下一页 返回
5.3 楼梯的钢筋分类
• 2. 抗震楼梯钢筋构造 • (1)抗震楼梯钢筋分类.ATa型~ATc型楼梯都是抗震楼梯,这些楼梯内
的钢筋包括:上部纵筋、下部纵筋、梯板分布筋、面部扣筋,如图5-1 4所示. • (2)抗震楼梯钢筋的计算原理,如图5-14所示. • 1)双层配筋:下端平伸至踏步段下端的尽头. • 上端:下部纵筋及上部纵筋均伸进平台板,锚入梁(板)lab. • 2)分布筋:分布筋两端均弯直钩,长度=h-2×保护层厚度. • 下层分布筋设置在下部纵筋的下面,上层分布筋设置在上部纵筋的上 面.
板段的厚度. • 1800/12:踏步段总高度/踏步级数. • 10@200; 12@150:上部纵筋;下部纵筋. • FΦ8@250:梯板分布筋.
下一页 返回
5.2 楼梯的平法识图
• (2)外围标注(图5-12).楼梯外围标注的内容包括楼梯间的平面尺寸、 楼层结构标高、层高结构标高、楼梯的上下方向、楼梯的平面几何尺 寸、平台板配筋、梯梁及梯柱配筋等.
返回
表5-7 楼梯钢筋下料长度计算表
返回
表5-8 AT3梯板钢筋下料单
返回
楼梯外围标注的内容包括楼梯间的平面尺寸楼层结构标高层高结构标高楼梯的上下方向楼梯的平面几何尺楼梯剖面注写内容包括梯板集中标注梯梁梯柱编号梯板水平及竖向尺寸楼层结构标高层间结构标高等如图513所示

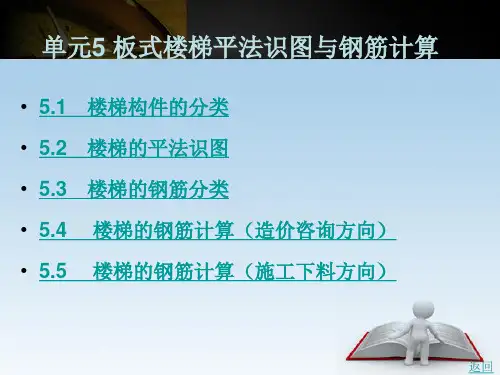

单元5 板式楼梯平法识图与钢筋计算
• 5.1 楼梯构件的分类 • 5.2 楼梯的平法识图 • 5.3 楼梯的钢筋分类 • 5.4 楼梯的钢筋计算(造价咨询方向) • 5.5 楼梯的钢筋计算(施工下料方向)
• 1. 参数计算(表5-4)
下一页 返回
5.4 楼梯的钢筋计算(造价咨询方向)
平法识图与钢筋算量项目7楼梯平法识图与钢筋算量
项目7 楼梯平法识图与钢筋算量
21
第4项为上部纵筋及下部纵筋;第5项为楼梯分布筋。楼梯 外围标注的内容,包括楼梯间的平面尺寸、楼层结构标高、 层间结构标高、楼梯的上下方向、梯板的平面几何尺寸、 平台板配筋、梯梁及梯柱配筋等。
项目7 楼梯平法识图与钢筋算量
22
图7-5 AT型楼梯平面注写示意图
项目7 楼梯平法识图与钢筋算量
高端扣筋的长度l = l1 + l2 + h1;
简支支承于梯梁上的简支板,如图7-7(b)所示。由于梯段斜 板与梯梁是整体连接的,考虑梯梁对梯段板的弹性约束作 用,梯段板弯矩图如图7-7(c)所示。跨中弯矩比理想简支板 略小,支座有负弯矩,数值较小且不易确定。故梯段斜板 下部配置受力筋,两端支座按构造要求配置构造负筋(参见 图7-9)。
项目7 楼梯平法识图与钢筋算量
27
图7-7 板式楼梯力学模型及弯矩图 (a) 板式楼梯;(b) 简支板;(c) 梯段板弯矩图
项目7 楼梯平法识图与钢筋算量
28
7.2.2 AT楼梯配筋构造及钢筋算量 11G101-2图集中的11种现浇混凝土板式楼梯都有各自
的楼梯板钢筋构造图,而且钢筋构造不尽相同,因此,要 根据工程选定的具体楼梯类别来进行计算。
项目7 楼梯平法识图与钢筋算量
3
素质目标: (1) 能够耐心细致地读懂11G101-2、12G901-2图集和相 应图纸。 (2) 能够通过查找、询问和自主学习等方式解决问题。
项目7 楼梯平法识图与钢筋算量
4
任务7.1 楼梯平法识图
本章简单介绍11G101-2图集的内容,以及楼梯钢筋的 基本知识。楼梯可以分为板式楼梯、梁式楼梯、悬挑楼梯 和旋转楼梯等几种形式,11G101-2标准图集只介绍了工程 中较常用的现浇混凝土板式楼梯的内容。
平法识图与钢筋算量 第6章 板式楼梯平法识图与钢筋计算
6.2 板式楼梯平法施工图的表示方法
楼层平台梁板配筋可绘制在楼梯平面图中,也可绘制在各层梁板配筋图中;层间平台梁板配筋 在楼梯平面图中绘制。
楼层平台板可与该层的现浇楼板整体设计。
6.3
AT型楼梯的平法识 图和钢筋构造及计算
6.3 AT型楼梯的平法识图和钢筋构造及计算
6.3.1 AT型楼梯的适用条件与平面注写方式
不同路步位置推高与高度减小构造 图中δ1 为第一级与中间各级路步整体竖向推向值 hs1为第一级(推高后)踏步的结构高度 hs2为最上一级(减小后)踏步的结构高度 Δ1 为第一级路步根部面层厚度 Δ2 为中间各级路步的面层厚度 Δ3 为最上一级路步(板)面层厚度 图6-21 各型楼梯不同踏步位置推高与高度减小构造
板式楼梯
02
双跑楼梯
04
CTa、CTb型板式楼梯
6.2 板式楼梯平法 施工图的表示
方法
6.2 板式楼梯平法施工图的表示方法
6.2.1
楼梯平面布置图
楼梯平面布置图应采用适当比例集中绘制,需要时绘制其剖面图。为方便施工,在集中绘制的 板式楼梯平法施工图中,宜注明各结构层的楼面标高、结构层高及相应的结构层号。
谢谢观看
01
AT型楼梯 的适用条件
02
AT型楼梯 平面注写方
式
6.3 AT型楼梯的平法识图和钢筋构造及计算
6.3.2 AT型楼梯板钢筋构造
AT型楼梯板钢筋构造见表6-4。
6.3 AT型楼梯的平法识图和钢筋构造及计算
6.3 AT型楼梯板下部 纵筋
CTa型楼梯板 钢筋构造
6.5 CTa型楼梯的平法识图和钢筋构造
6.5.2 各型楼梯第一跑与基础连接构造
各型楼梯踏布第一跑与基础连接构造如图6-20所示。
《平法识图与钢筋算量》课程标准
《平法识图与钢筋算量》课程标准一、课程名称平法识图与钢筋算量二、适用专业本课程标准适用与工程造价专业三、课程性质该课程为必修课,是本专业的基础课,是工程造价专业核心课程。
它在建筑结构方面具有很强的针对性和实践性;该课程的理论与实践结合十分紧密;在本专业中起着引领的作用,举足轻重地位十分显要。
本课程其他工程技术、工程管理、监理类专业的课程标准参照此标准编制。
其先修课程有:《建筑工程制图》、《建筑CAD》、《建筑工程概论》、《建筑构造实训》、《建筑力学与结构》等。
四、教学目标专业培养目标:本专业培养理想信念坚定,德智体美劳全面发展,具有一定的科学文化水平,良好的人文素养、职业道德和创新意识,精益求精的工匠精神,较强的就业能力和可持续发展的能力,掌握本专业知识和技术技能,面向建筑工程、市政工程和房地产行业的工程技术、工程管理、工程造价、工程监理、房地产等职业群体工作的高素质技术技能人才。
本课程教学目标:是为工程造价管理专业培养目标的重要支撑,通过本课程教学内容的学习,让学生系统了解平法识图与钢筋算量核心业务工作任务及其协调关系,具备平法识图与钢筋算量核心业务岗位的操作能力和作业组织管理能力,并初步具备工程造价作业系统规划、设计能力。
(一)知识目标1.掌握平法识图与钢筋算量的相关基本概念、基本操作流程,了解平法识图与钢筋算量的特点。
2.了解平法识图与钢筋算量的基本结构和设计要点。
3.掌握平法识图与钢筋算量的基本方法。
4.熟悉平法识图与钢筋算量的基本要点。
(二)能力目标1.熟悉平法识图与钢筋算量的一般流程,并掌握相关技术,具备平法识图与钢筋算量作业组织能力,达到上岗即能操作的水平。
2.具备对平法识图与钢筋算量作业流程、设施布局、数据以及管理信息系统等进行简单设计与规划算量能力。
3.掌握平法识图与钢筋算量作业系统规划的基本方法及相关技术,初步具备钢筋设计与算量的基本能力。
4.能够应用和操作平法识图与钢筋算量管理信息系统。
楼梯钢筋识图计算
一、识图
平面注写方式:剖面注写方式:
等
注意:
当没有条件时:
二、计算:AT1
1、下部纵筋:
L=净长*K+两端锚固长度; K=s s s b h b /2
2
N=(梯板宽-2*起步距离)/钢筋间距+1 注意:锚固长度=max (5d ,b/2);如第一跑与基础相连接时下端锚固长度为max (5d s ,b s /2)
2、上部纵筋:
下端:
L=K*ln/4+下端锚固长度+弯折长度
N=(梯板宽-2*起步距离)/钢筋间距+1
注意:
锚固长度为伸至支座对边再弯折15d
上端:
L=K*ln/4+上端锚固长度+弯折长度
N=(梯板宽-2*起步距离)/钢筋间距+1
注意:
满足直锚条件时,锚固长度为la,不满足直锚条件时,锚固长度为伸至支座对边再弯折15d;
3、分布钢筋:
L=梯板宽-bhc*2
N=布置区域/间距+1
平台板、TL、TZ同板、框架梁、框架柱计算。
平法板及楼梯钢筋计算
.
.
.
板受力钢筋计算—伸进长度
✓ 伸进长度=max(支座宽/2,5d)
.
板受力钢筋计算—伸进长度
✓ 伸进长度=max(板厚,120)
.
板受力钢筋计算—根数
✓ 起步距离=第一根钢筋距梁或墙边50mm ✓ 根数=((净跨-2*起步距离)/间距)+1
.
板负钢筋计算
.
板负钢筋计算
• 中间支座负筋长度计算
.
楼层板带
• 集中标注 例2
ZSB3(5A) h=300 b=2500 15φ10@100(10)/φ10@200(10) BΦ16@100;TΦ18@200
系表示3号柱上板带,有5跨且一端有悬挑;板带 厚300mm,宽2500mm;板带配置暗梁箍筋近柱 端为φ10@100共15道,跨中为φ10@200,均为 10肢箍;贯通纵筋下部为Φ16@100;上部为 Φ18@200。
Hs:踏步高;m+1:踏步数 (4)梯板配筋 图名下方注写梯板及平台板的分布钢筋。
.
楼梯平面注写方式
.
设计实例
.
1.4 板式楼梯平台板的注写 平台板中部注写内容有4项: (1)平台板代号和序号PTB × × (2)平台板厚度h (3)平台板下部短跨方向配筋(S配筋) (4)平台板下部长跨方向配筋(L配筋) S配筋和L配筋之间用“/”分隔开;在板内四周原为注写构
主要有两组共11种类型
第一组有5种类型:AT、BT、CT、DT、ET
第二组有6种类型: FT、GT、HT、JT、KT、LT
.
2.板式楼梯特征 第一组: (1)AT~ET每个代号代表一跑梯板。梯板主体为踏步板,
板式楼梯钢筋计算
板式楼梯钢筋计算
梯段板的设计
1、计算要点
1)板厚:(刚度要求)
l0/25 ~ l0/30,常取80~120mm。
2)计算单元:
取1m宽板带。
3)荷载分析:
恒载(斜板及抹灰层自重、栏杆自重),恒荷载沿梯段板方向分布。
活载:活荷载沿水平方向分布
5)截面设计:跨中钢筋由跨中最大弯矩计算,按矩形截面计算。
不计算斜截面受剪箍筋。
平台板的设计
1)截面尺寸:高度h≥l0/12 (l0为计算跨度),截面宽度取b=h/3~h/2。
配筋计算时按倒L形截面计算。
2)计算简图:简支梁,内力计算时可不考虑上、下梯段板之间的空隙,荷载按全跨满布考虑。
作用于平台梁的荷载:平台板传来的均布荷载,梯段板传来的均布荷载。
3)内力分析
跨中正截面弯矩设计值:
支座截面剪力设计值:
式中:p——作用于平台梁的均布荷载,包括平台梁自重。
l3——平台梁计算跨度。
l3n——平台梁净跨度。
模块7楼梯平法识图
1.平面注写方式
例如,梯板类型及配筋的完整标注示例如下(AT型):
AT3,h=130
楼梯类型及编号,梯板厚度
1800/12
踏步段总高度÷踏步级数
C10@200; C12@150 FA8@250
上部纵筋;下部纵筋 梯板分布筋(可统一说明)
(6)对于ATc型楼梯尚应注明梯板两侧边缘构件纵向钢筋及箍筋。
7.2.2 现浇混凝土板式楼梯特征 4.ATc型板式楼梯的特征
(1)ATc型梯板全部由踏步段构成,其支承方式为梯板两端均支承在梯梁上。 (2)ATc楼梯休息平台与主体结构可连接,也可脱开。 (3)ATc型梯板厚度应按计算确定,且不宜小于140 mm;梯板采用双层配筋。 (4)ATc型梯板两侧设置边缘构件(暗梁),边缘构件的宽度取1.5倍板厚;边 缘构件纵筋数量,当抗震等级为一、二级时不少于6根,当抗震等级为三、四级 时不少于4根;纵筋直径不小于φ12且不小于梯板纵向受力钢筋的直径;箍筋直 径不小于φ6,间距不大于200 mm。 平台板按双层双向配筋。
2.剖面注写方式
(4)梯板分布筋。以F打头注写分布钢筋的具体值,该项也可以在图 中统一说明。 (5)对于ATc型楼梯尚应注明梯板两侧边缘构件纵向钢筋及箍筋。
3.列表注写方式
列表注写方式是用列表方式注写梯板截面尺寸和配筋具体数值的方式来表达楼 梯施工图。
列表注写方式的具体要求同剖面注写方式,仅将剖面注写方式中的梯板配筋集 中标注项改为列表注写项即可。
1.平面注写方式
2)外围标注 楼梯外围标注的内容包括楼梯间的平面尺寸、楼层结构标高、层
间结构标高、楼梯的上下方向、梯板的平面几何尺寸、平台板配筋、 梯梁及梯柱(梁上柱)配筋等。
2.剖面注写方式
剖面注写方式需在楼梯平法施工图中绘制楼梯平面布置图和楼梯 剖面图,注写方式分平面注写和剖面注写两部分。
工程造价专业《项目七 楼梯平法施工图与钢筋算量》
工程七楼梯平法施工图与钢筋算量AT型板式楼梯钢筋计算题:
题目:TB1参见实例结-7为底层的第一跑楼梯板,共1块,混凝土级别C30,Ⅰ级钢筋H m。
楼梯板下端搁置在混凝土地坪上,上端搁置平台梁TL2上,楼梯板厚130mm,宽1350mm,净跨为
Ln=3600mm楼梯板的下端应当搁置在梁上,图中未注明,暂按250mm考虑,与上部的TL2同宽,楼梯板高为Hn=1950mm。
板底配筋12@2021号筋,分布筋④号筋为每踏步下一根;板两端负弯矩钢筋均为10@2021、③号筋,伸入板内的水平长度为12021m,分布筋为8@250⑤号筋。
楼梯板钢筋大样如下图。
计算楼梯板钢筋下料长度。
解:
整理得:。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
混凝土结构识图与钢筋计算
3.列表注写方式 列表注写方式是用列表方式注写梯板截面尺寸和配筋具体数值的 方式来表达楼梯施工图。 列表注写方式的具体要求同剖面注写方式,仅将剖面注写方式中的 梯板配筋集中标注项改为列表注写项即可,例如AT3梯板几何尺寸和 配筋见表7-2。
表7-2梯板几何尺寸和配筋表
混凝土结构识图与钢筋计算
混凝土结构识图与钢筋计算
7.4.1
板式楼梯钢筋计算内容及步骤
1.AT型梯板的基本尺寸数据 AT型梯板的基本尺寸数据:楼梯净跨ln、梯板净宽bn、梯板厚度h、 踏步宽度bs、踏步高度hs、梯梁宽度b。 2.斜坡系数用踏步宽度bs和踏步高度hs,利用三角函数关系求斜坡系 数k:
3.梯板斜长
混凝土结构识图与钢筋计算
7.3 板式楼梯钢筋构造
混凝土结构识图与钢筋计算
板式楼梯钢筋包括下部纵筋、上部纵筋、梯板分布筋等,以AT型楼 梯为例说明钢筋构造,见图7-7。
要点为:
(1)下部纵筋端部要求伸过支座中线且不小于5d。 (2)上部纵筋在支座内需伸至对边再向下弯折15d,当有条件时
可直接伸入平台板内锚固,从支座内边算起总锚固长度不小于la。
混凝土结构识图与钢筋计算
项目7 板式楼梯平法 识图与钢筋计算
混凝土结构识图与钢筋计算
7.1 楼梯概述
7.2 板式楼梯平法设计规则
7.3 板式楼梯钢筋构造 7.4 板式楼梯钢筋计算操练
混凝土结构识图与钢筋计算
7.1 楼梯概述
混凝土结构识图与钢筋计算
7.1.1
楼梯分类及楼梯间钢筋计算内容
1.从结构上划分,现浇混凝土楼梯可分为板式楼梯、梁式楼梯、悬 挑楼梯和旋转楼梯等,16G101-2图集只适用于板式楼梯。 2.板式楼梯间钢筋计算内容包括:踏步段斜板、梯梁、楼层平板、 层间平板(休息平台)以及梁上柱(框架结构)等构件的钢筋,见图7-3。 (1)踏步段斜板钢筋按照16G101-2图集构造要求计算; (2)梯梁钢筋计算:当梯梁支撑在梁上柱或剪力墙上柱时,按照框架梁
度。
【例7-1】 h=130(P150),130表示梯段板厚度,150表示梯板平板段厚
混凝土结构识图与钢筋计算
图7-6 AT型楼梯平面注写方式
混凝土结构识图与钢筋计算
(3)踏步段总高度和踏步级数之间以“/”分隔。
(4)梯板支座上部纵筋和下部纵筋之间以“;”分隔。
(5)梯板分布筋以F打头注写分布钢筋具体值,该项也可以在图中统 一说明。 【例7-2】 AT1,h=130 ——梯板类型及编号,梯板板厚 ——踏步段总高度/踏步级数 ——梯板分布筋(可统一说明) 1800/12 F 8@250
上部纵筋支座内锚固长度0.35lab用于设计按铰接情况,0.6lab用于 设计考虑充分发挥钢筋抗拉强度的情况,具体工程中设计应指明采 用何种情况。 (3)上部纵筋向跨内的水平延伸长度为ln/4。
混凝土结构识图与钢筋计算
图7-7 AT型楼梯配筋构造
混凝土结构识图与钢筋计算
7.4 板式楼梯钢筋计算操练
表7-4梯板钢筋计算表
混凝土结构识图与钢筋计算
表7-4梯板钢筋计算表
注 1.计算钢筋根数时,每个商取整数,只入不舍;
2.质量=长度×钢筋单位理论质量。
混凝土结构识图与钢筋计算
平板和层间平板连成一体,见图7-5。
板式楼梯共有12种楼梯类型,见表7-1,其中: AT型梯板全部由踏步段构成;
BT型梯板由低端平板和踏步段构成;
CT型梯板由踏步段和高端平板构成; DT型梯板由低端平板、踏步段和高端平板构成。其他类型楼梯详
见16G101-2图集相关内容。
混凝土结构识图与钢筋计算
图7-5 板式楼梯类型示意图
掉,所以一定要引起注意。梁上柱图示见图7-4,钢筋构造见项目2。
混凝土结构识图与钢筋计算
图7-3 框架结构中的板式楼梯
图7-4 梁上柱图示
混凝土结构识图与钢筋计算
7.2 板式楼梯平法设计规则
混凝土结构识图与钢筋计算
7.2.1
板式楼梯基本构件及类型
16G101-2图集中板式楼梯是由一块踏步段斜板、高端梯梁和低端 梯梁组成,踏步段斜板支撑在高端梯梁和低端梯梁上,或者直接与楼层
梁的保护层厚度:梁c=25
斜坡系数:k = =
lab=40d,la=40d
=1.134
锚固长度=max(5d,bk/2)=max(5×12,200×1.134/2)=113.4 假设设计按铰接情况考虑:0.35lab=0.35×40×10=140 3.钢筋计算过程见表7-4
混凝土结构识图与钢筋计算
10@200; 12@150 ——上部纵筋;下部纵筋 楼梯外围标注的内容包括楼梯间平面尺寸、楼层结构标高、层间
结构标高、楼梯的上下方向、梯板的平面几何尺寸、平台板配筋、
梯梁及梯柱(梁上柱)配筋等。
混凝土结构识图与钢筋计算
2.剖面注写方式 剖面注写方式需在楼梯平法施工图中绘制楼梯平面布置图和楼梯 剖面图,注写方式分平面注写和剖面注写两部分。 楼梯平面布置图注写内容包括楼梯间平面尺寸、楼层结构标高、 层间结构标高、楼梯的上下方向、梯板的平面几何尺寸、梯板类型 及编号、平台板配筋、梯梁及梯柱(梁上柱)配筋等。 楼梯剖面图注写内容,包括梯板集中标注、梯梁和梯柱(梁上柱)编号
混凝土结构识图与钢筋计算
7.4.2 板式楼梯钢筋计算操练
板式楼梯平法施工图见图7-8,这是AT型板式楼梯,应用16G101-2图集
构造要求计算钢筋。 1.楼梯平面图尺寸标注 梯板净跨尺寸280×11=3080(mm) 梯板净宽尺寸1600mm 楼梯井宽度150mm 楼层平板宽度1785mm 层间平板宽度1785mm混凝土强度等级为C25,梯梁宽度b=200mm
混凝土结构识图与钢筋计算
图7-8 AT型板式楼梯平法施工图
混凝土结构识图与钢筋计算 2.计算分析
从楼梯平面图的标注中可以获得与楼梯钢筋计算有关的信息: 梯板净跨:ln=3080 梯板厚度:h=120 踏步高度:hs=1800/12=150 梯板净宽:bn=1600 踏步宽度:bs=280 板的保护层厚度:板c=20
混凝土结构识图与钢筋计算
表7-1楼梯类型
注 ATa、CTa低端设滑动支座支撑在梯梁上;ATb、CTb低端设滑动支座支撑在挑板上。
混凝土结构识图与钢筋计算
7.2.2 板式楼梯的注写方式
现浇混凝土板式楼梯平法施工图有平面注写、剖面注写和列表注
写三种表达式,现分述如下。 1.平面注写方式平面注写方式是在楼梯平面布置图上注写截面尺寸 和配筋具体数值的方式来表达楼梯施工图,包括集中标注和外围标注, 见图7-6。集中标注内容有五项: (1)梯板类型代号与序号,如AT××。 (2)梯板厚度,注写为h=×××。当为带平板的梯板且梯段板厚度和平 板厚度不同时,可在梯段板厚度后面括号内以字母P打头注写平板厚
的构造要求计算钢筋,箍筋宜全长加密;当梯梁支承在梁上时,按照非
框架梁的构造要求计算钢筋;
混凝土结构识图与钢筋计算
(3)楼层平板和层间平板按照楼板构造计算钢筋; (4)梁上柱按照框架柱构造要求计算钢筋。 7.1.2 楼梯间梁上柱 在框架结构中,墙体采用的填充墙不能承受荷载,所以必须在框架梁 上起柱(梁上柱)以支撑层间梯梁。计算楼梯间钢筋时梁上柱很容易漏
4.梯板下部纵筋两端分别锚入高端梯梁和低端梯梁,锚固长度要满 足≥5d且≥bk/2,即取max(5d,bk/2)。
5.梯板钢筋构造类似于楼板,所以梯板钢筋起步距离取距支座边缘
1/2板筋间距。 6.梯板钢筋计算 梯板钢筋计算公式见表7-3。
表7-3梯板钢筋计算公式
混凝土结构识图与钢筋计算
注 1.计算根数时,每个商取整数,只入不舍。2.上部纵筋锚入支座直段长度,当设计按铰 接时≥0.35lab;设计考虑充分发挥钢筋抗拉强度时≥0.6lab。3.当采用光面钢筋时,末端应 做180°弯钩。
、梯板水平及竖向尺寸、楼层结图与钢筋计算
梯板集中标注内容有四项,具体规定如下: (1)梯板类型及编号,如AT××。 (2)梯板厚度,注写为h=×××。当梯板由踏步段和平板构成,且踏步段
梯板厚度和平板厚度不同时,可在梯板厚度后面括号内以字母P打头
注写平板厚度。 (3)梯板上部纵筋和下部纵筋,用“;”分隔。 (4)梯板分布筋以F打头注写分布钢筋具体值,该项也可在图中统一 说明。
