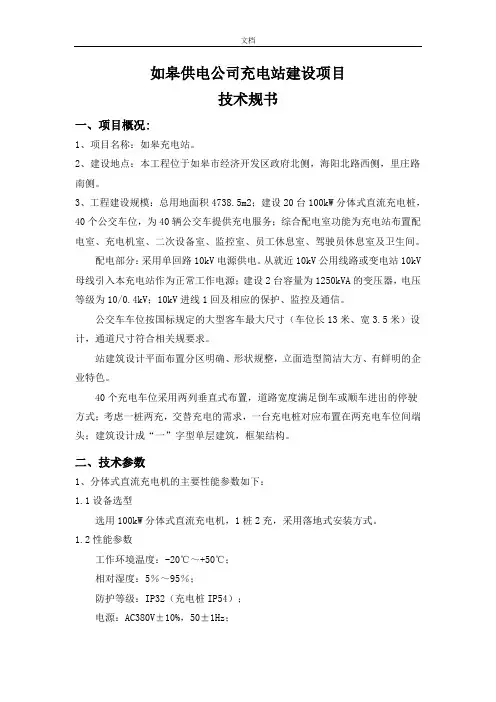

充电站技术规范书

如皋供电公司充电站建设项目

技术规范书

一、项目概况:

1、项目名称：南通如皋充电站。

2、建设地点：本工程位于南通如皋市经济开发区政府北侧，海阳北路西侧，里庄路南侧。

3、工程建设规模：总用地面积4738.5m2；建设20台100kW分体式直流充电桩，40个公交车位，为40辆公交车提供充电服务；综合配电室功能为充电站布置配电室、充电机室、二次设备室、监控室、员工休息室、驾驶员休息室及卫生间。

配电部分：采用单回路10kV电源供电。从就近10kV公用线路或变电站10kV 母线引入本充电站作为正常工作电源；建设2台容量为1250kVA的变压器，电压等级为10/0.4kV；10kV进线1回及相应的保护、监控及通信。

公交车车位按国标规定的大型客车最大尺寸（车位长13米、宽3.5米）设计，通道尺寸符合相关规范要求。

站内建筑设计平面布置分区明确、形状规整，立面造型简洁大方、有鲜明的企业特色。

40个充电车位采用两列垂直式布置，道路宽度满足倒车或顺车进出的停驶方式；考虑一桩两充，交替充电的需求，一台充电桩对应布置在两充电车位间端头；建筑设计成“一”字型单层建筑，框架结构。

二、技术参数

1、分体式直流充电机的主要性能参数如下：

1.1设备选型

选用100kW分体式直流充电机，1桩2充，采用落地式安装方式。

1.2性能参数

工作环境温度：-20℃～+50℃；

相对湿度：5％～95％；

防护等级：IP32（充电桩IP54）；

电源：AC380V±10%，50±1Hz；

输出电压：DC400V-700V；

输出最大电流：150A

1.3主要功能

具备计量功能。

具备刷卡启动、停止功能。

具备运行状态、故障状态显示功能。

具备充电连接异常时自动切断输出电源的功能。

具有根据电池管理系统（BMS）提供的数据，动态调整充电参数，自动完成充电过程的功能。

具备通过CAN接口与电池管理系统通信，获得车载电池状态参数的功能。

具备过压、欠压、过负荷、短路、漏电保护和自检功能。

具有外部手动设置参数和实现手动控制的功能和界面。

自带APF单元，补偿后功率因数应达到0.9以上。

2、电气接线方案

10kV侧采用单母线接线；0.4kV侧采用单母线分段接线，设置分段联络开关；采用中性点直接接地运行方式。

3、短路电流控制水平及主要设备选型

3.1短路电流控制水平

10kV、380V短路电流水平分别按25kA、50kA考虑。

3.2供电变压器选型

选用树脂浇注干式变压器，接线组别采用Dyn11，阻抗电压6.0%，变比

10±2×2.5%/0.4kV，带强迫风冷增容风机及温控仪表。

3.3中、低压配电柜选型

10kV开关柜采用空气式绝缘负荷开关柜，额定电流选择630A，短路开断电流及热稳定时间不小于25kA/4s。本工程配置进线柜1面，配变出线柜2面，母线设备柜1面，专用计量柜1面，共计5面10kV开关柜。

低压柜采用抽屉柜。额定工作电流630A及以下的断路器，采用普通塑壳断路器。额定工作电流630A以上的断路器，采用框架断路器。其中进线断路器额定极限短路分段能力65kA，出线断路器额定极限短路分段能力50kA。断路器配置辅助触点和报警开关，以便和综合自动化系统配合工作。

本工程配置进线柜2面，馈线柜5面及母联柜1面，共计8面0.4kV开关柜。

3.4滤波装置选型

采用每台分箱充电机自带APF单元。

3.5电力电缆的选型

配变出线柜至变压器采用ZR-YJV22-8.7/15-3×70电缆；馈线柜至充电机柜采用ZC-VV22-0.6/1.0-3×70＋2×35电缆。

4、站用电源及照明

4.1站用电供电方案

电力电源电压采用交流380V/220V，TN-S系统供电。

4.2全站用电负荷统计

户内照明负荷5kW，户外照明负荷5kW，动力负荷20kW，暖通负荷20kW，二次监控负荷5kW，共55kW。

4.3照明

照度标准参照国标《建筑照明设计标准》GB50034—2004，主要场所的照度及功率密度值如下：

办公室、会议室 300 lx 9W/m2

充换电区 200 lx 12W/m2

楼梯间应急照明照度为≥5lx，走道应急照明照度为≥5lx，功率密度值

0.5W/m2。

二次装修所选灯具应控制不超过规范要求的功率密度值。

照明光源以高效节能灯、细管三基色荧光灯为主，局部按装修需要选用其它类型的电光源，充电区使用高压钠灯。室外照明选用庭院照明灯。

公共部位应急照明火灾时由控制模块强制点亮。办公部位应急照明集中控制，楼梯间应急照明平时不亮，火灾时均由控制模块强制点亮。疏散指示标志、安全出口标志常亮。

应急照明灯及应急疏散指示灯为连续供电时间不小于90分钟的自带蓄电池应急照明灯。事故照明灯、应急照明灯及应急疏散指示灯应设玻璃或其他不燃烧材料制作的保护罩。

5、防雷接地

5.1防雷

在建筑物楼顶埋设避雷带，用以防直击雷。屋顶避雷带的敷设采用Φ12圆钢在屋面组成不大于10m×10m或12m×8m的网格，并用-50×6扁钢沿墙或柱多点引下（间距不大于18m）。避雷带应沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设。

5.2接地

主接地网以水平接地体为主，辅以垂直接地体，水平接地体采用-50×6热镀锌扁钢，垂直接地体采用63×6等边角钢。全站接地电阻应不大于4欧姆。

低压配电系统接地形式采用TN-S，电气设备所有不带电的金属外壳均需可靠的接地。

6、监控系统

站内监控系统由站控层、间隔层及网络设备构成。其中站控层部署相关服务器和工作站，负责数据处理、存储、监视与控制等；间隔层部署具备测控功能的相关设备，负责数据采集、转发，响应站控层指令；网络设备负责间隔层与站控层之间的可靠通讯。

监控系统站控层由1台数据服务器、1台工作站、1台监控柜、1台安防柜、1台打印机构成。网络设备包括网络交换机、网络连线、电缆等。

间隔层按功能可分为充电监控系统、安防监控系统、计量系统3类子系统。
