电磁波的频率测量方法与技巧

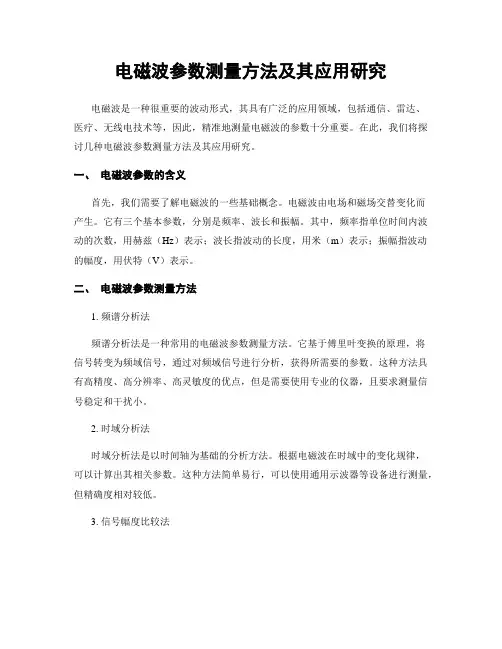

电磁波参数测量方法及其应用研究
电磁波参数测量方法及其应用研究电磁波是一种很重要的波动形式，其具有广泛的应用领域，包括通信、雷达、医疗、无线电技术等，因此，精准地测量电磁波的参数十分重要。
在此，我们将探讨几种电磁波参数测量方法及其应用研究。
一、电磁波参数的含义首先，我们需要了解电磁波的一些基础概念。
电磁波由电场和磁场交替变化而产生。
它有三个基本参数，分别是频率、波长和振幅。
其中，频率指单位时间内波动的次数，用赫兹（Hz）表示；波长指波动的长度，用米（m）表示；振幅指波动的幅度，用伏特（V）表示。
二、电磁波参数测量方法1. 频谱分析法频谱分析法是一种常用的电磁波参数测量方法。
它基于傅里叶变换的原理，将信号转变为频域信号，通过对频域信号进行分析，获得所需要的参数。
这种方法具有高精度、高分辨率、高灵敏度的优点，但是需要使用专业的仪器，且要求测量信号稳定和干扰小。
2. 时域分析法时域分析法是以时间轴为基础的分析方法。
根据电磁波在时域中的变化规律，可以计算出其相关参数。
这种方法简单易行，可以使用通用示波器等设备进行测量，但精确度相对较低。
3. 信号幅度比较法信号幅度比较法是通过将待测信号与已知信号进行比较，从而计算出其参数。
这种方法具有简便、易操作、测量精度高的特点，但要求已知信号的参数准确度较高。
三、电磁波参数应用研究1. 通信领域通信领域是电磁波参数应用的主要领域之一。
在无线通信领域，需要准确地测量信号的频率、幅度和相位等参数，以保证通信质量。
此外，在新一代通信技术中，如5G、6G等，电磁波参数测量也是一个重要的研究领域。
2. 医疗领域电磁波在医疗领域中也有着广泛的应用。
例如，MRI等医疗设备就是基于电磁波原理进行工作的。
在医疗领域中，精准地测量电磁波参数能够有效地提高医疗设备的诊断能力，保障患者的健康和生命安全。
3. 工业领域电磁波在工业领域中应用也十分广泛。
例如，雷达等设备都需要精准地测量电磁波参数。
此外，在一些特殊领域，例如非破坏性检测、材料分析等，精准地测量电磁波参数也是必不可少的。
频率和波长的测量
频率和波长的测量一 实验目的：1．学会使用基本的测频仪器和信号发生器。
2．掌握基本的测量频率和波长的方法3．利用3cm 波导测试系统，使用吸收式频率计作频率测量电磁波频率；使用测量线来测量波长和频率二 实验原理1、电磁波的频率和波长可由它在媒质中的传播速度联系起来：f V λ=式中f 是频率，λ 是波长，而V 是电磁波的传播速度。
电磁波在空气中的传播速度近似地等于自由空间内的速度，通常取 V=3×1010厘米/秒。
沿Z 轴方向传播TE 10波的各个分量为222()0()0()2sin()0sin()cos()0j t y x z j t x j t z y E E X e aE E H E X e a H j E X e a aH ωβωβωβπβπωμππωμ---====-== 其中，相位常数 2gπβλ=，波导波长g λ==临界波长02c a c fλλ==所以0g λλ>，为了使波导内只传播TE 10波，波导截面尺寸应满足,022a b λλλ<<<<一般取0.7a λ≈， 0.3~0.5b λ≈目前，我国通常取22.86,10.16a mm b mm ==其主模频率范围为8.20～12.50GHz ，截止频率为6.557GHz 。
2、实验系统的连接如图二所示，是用吸收式频率计作频率测量的实验图二测量方法：系统中的PX16频率计为吸收式频率计，其结构如图三所示。
当传输线中相当一部分功率进入频率计谐振腔内，而另一部分从耦合元件处反射回去，在谐振时，腔中场很强，反射回去也强。
使之频率计的输出在谐振时明显减小，如图四所示。
00f f =图 三 吸收式频率计结构 图 四 2）测量线来测量波长传输在终端短路情况下,可根据全反射的驻波分布情况，找出相邻的驻波最小点1D 和2D （也可选择驻波相邻最大值点），如图。
相邻两个最小点的距离即为半个波导波长，因此：122g D D λ=-通过测量出的波导波长，也就可计算出频率和波长，它们之间有一一对应的关系，如下图所示。
电磁波的产生与检测
电磁波的产生与检测电磁波是由电场和磁场相互作用而产生的一种物理现象，广泛应用于通信、无线电、雷达等领域。
本文将探讨电磁波的产生原理以及常见的检测方法。
一、电磁波的产生原理电磁波的产生与电荷的振动有关。
当电荷发生振动时，就会产生电场和磁场的变化，从而形成电磁波。
具体来说，电流激发了电荷的振荡，电荷的振荡使得电场和磁场发生变化，进而在空间中传播出去。
这种传播的波动被称为电磁波。
二、电磁波的检测方法1. 电磁波的衍射实验衍射是电磁波经过障碍物或孔径时产生的弯曲现象。
利用衍射现象，可以检测电磁波的传播。
衍射实验通常使用单一的光源和狭缝，通过观察经过狭缝后的光斑的变化来判断电磁波的特性。
2. 电磁波的干涉实验干涉是两个或多个电磁波相互作用产生的现象。
通过干涉实验，可以检测电磁波的相干性和波长。
常见的干涉实验装置有杨氏双缝干涉仪和迈克耳逊干涉仪。
干涉实验可以测量电磁波的波长和相位差，从而了解电磁波的特性。
3. 电磁波的天线接收天线是一种专门用于接收电磁波的装置。
天线可以将电磁波转化为电信号，以便进行分析和处理。
常见的天线有定向天线和全向天线两种。
定向天线可以选择性地接收特定方向的电磁波，而全向天线可以接收来自各个方向的电磁波。
4. 电磁波的谐振器检测谐振器是一种用于检测和放大特定频率电磁波的装置。
谐振器由电容器和电感器构成，当电磁波的频率与谐振器的频率相匹配时，会在谐振器中导致共振现象。
通过测量谐振器的共振频率，可以判断电磁波的频率和特性。
5. 电磁波的光谱分析光谱分析是一种用于测量电磁波频率和强度的方法。
通过将电磁波分散成各个波长的光谱，然后进行测量和分析，可以得到电磁波的频谱特性。
光谱分析常用于无线电通信、天文学和光谱学等领域。
三、结语电磁波的产生与检测是电磁学领域的重要课题。
通过了解电磁波的产生原理和常见的检测方法，我们可以更好地理解和应用电磁波的特性。
电磁波在现代科技发展和生活中起着至关重要的作用，希望本文的内容能对读者有所启发。
电磁辐射实验测量电磁波的频率和波长
电磁辐射实验测量电磁波的频率和波长电磁辐射是我们日常生活中经常接触到的一种物理现象。
它泛指电场和磁场相互变化而产生的波动现象，包括无线电波、微波、红外线、可见光、紫外线、X射线、γ射线等。
在进行电磁辐射实验测量时，我们常常需要确定电磁波的频率和波长。
首先，让我们了解一下频率的概念。
频率指的是单位时间内波的周期性重复次数，通常用赫兹（Hz）来衡量。
物理学中电磁波的频率范围非常广泛，从1赫兹的极低频到1025赫兹的极高频都有所涉及。
不同频率的电磁波具有不同的特性和应用。
确定电磁波的频率通常可以使用频率计等仪器。
频率计是一种能够测量电磁波频率的仪器，其工作原理基于波形周期性变化的特性。
我们可以将电磁波通过某种设备传入频率计，然后通过频率计显示出电磁波的频率数值。
而在确定电磁波的波长时，我们需要了解波长的概念。
波长是指电磁波中相邻两个波峰间或波谷间的距离，通常用米（m）来衡量。
波长与频率之间有一个简单的关系：波速等于波长乘以频率。
根据这个公式，我们可以通过已知波速和频率来计算波长。
在实验测量中，确定电磁波的波长可以使用光栅衍射仪等设备。
光栅衍射仪利用光的波动性进行实验测量。
当光通过光栅时，会产生衍射现象，形成明暗相间的衍射条纹。
通过衍射条纹的间距和光的入射角，我们可以计算得到电磁波的波长。
电磁辐射实验测量电磁波的频率和波长不仅仅在理论研究中有重要意义，在应用中也具有广泛的应用。
例如在通信领域，我们常常需要测量无线电波的频率和波长，以确定无线电信号的传输参数。
在医学领域，X射线和γ射线的频率和波长的测量对于诊断和治疗等应用也非常重要。
总而言之，电磁辐射实验测量电磁波的频率和波长是一个既有理论基础又具有实际应用的重要课题。
通过合适的仪器和实验方法，我们可以准确地测量电磁波的频率和波长，并应用于各个领域。
这项研究不仅为我们深入了解电磁辐射的特性提供了重要手段，也为未来电磁波的应用和研究提供了前提条件。

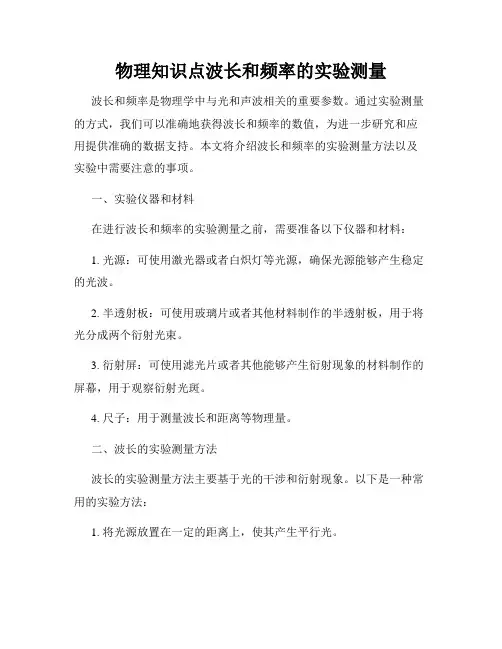

物理知识点波长和频率的实验测量
物理知识点波长和频率的实验测量波长和频率是物理学中与光和声波相关的重要参数。
通过实验测量的方式，我们可以准确地获得波长和频率的数值，为进一步研究和应用提供准确的数据支持。
本文将介绍波长和频率的实验测量方法以及实验中需要注意的事项。
一、实验仪器和材料在进行波长和频率的实验测量之前，需要准备以下仪器和材料：1. 光源：可使用激光器或者白炽灯等光源，确保光源能够产生稳定的光波。
2. 半透射板：可使用玻璃片或者其他材料制作的半透射板，用于将光分成两个衍射光束。
3. 衍射屏：可使用滤光片或者其他能够产生衍射现象的材料制作的屏幕，用于观察衍射光斑。
4. 尺子：用于测量波长和距离等物理量。
二、波长的实验测量方法波长的实验测量方法主要基于光的干涉和衍射现象。
以下是一种常用的实验方法：1. 将光源放置在一定的距离上，使其产生平行光。
2. 将半透射板放置在光源和衍射屏之间，使光通过半透射板后分成两束光。
3. 调节半透射板的角度和位置，使得两束光在衍射屏上相交，产生干涉和衍射现象。
4. 观察衍射屏上的干涉条纹或者衍射光斑，并测量相邻两个条纹或者光斑之间的距离。
5. 根据测量结果和实验条件，使用相应的公式计算出波长的数值。
实验中需要注意的事项：1. 光源的稳定性：光源的稳定性对实验结果影响较大，需要确保光源的稳定性，并保持实验环境的光线稳定。
2. 实验装置的调整：需要仔细调整半透射板的位置和角度，确保两束光在衍射屏上相交，并形成清晰的干涉纹或者衍射光斑。
3. 测量的准确性：在测量相邻两个干涉条纹或者衍射光斑之间的距离时，需要使用精确的尺子或者测量工具，保证测量的准确性。
三、频率的实验测量方法频率是波的一个基本特性，可以通过测量波的周期来获得。
以下是一种常用的实验方法：1. 将光源放置在一定的距离上，使其产生平行光。
2. 将波浪瓶或者其他具有规律波动的装置放置在光路上，使光通过波浪瓶后产生规律的起伏。
3. 观察通过波浪瓶后的光，并测量光的周期。

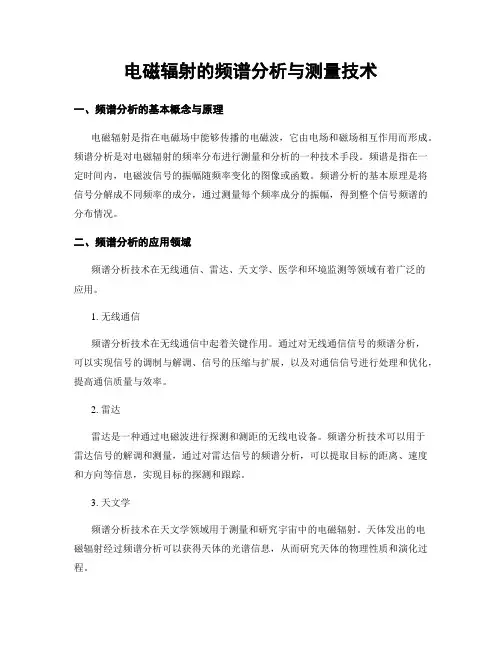

电磁辐射的频谱分析与测量技术
电磁辐射的频谱分析与测量技术一、频谱分析的基本概念与原理电磁辐射是指在电磁场中能够传播的电磁波，它由电场和磁场相互作用而形成。
频谱分析是对电磁辐射的频率分布进行测量和分析的一种技术手段。
频谱是指在一定时间内，电磁波信号的振幅随频率变化的图像或函数。
频谱分析的基本原理是将信号分解成不同频率的成分，通过测量每个频率成分的振幅，得到整个信号频谱的分布情况。
二、频谱分析的应用领域频谱分析技术在无线通信、雷达、天文学、医学和环境监测等领域有着广泛的应用。
1. 无线通信频谱分析技术在无线通信中起着关键作用。
通过对无线通信信号的频谱分析，可以实现信号的调制与解调、信号的压缩与扩展，以及对通信信号进行处理和优化，提高通信质量与效率。
2. 雷达雷达是一种通过电磁波进行探测和测距的无线电设备。
频谱分析技术可以用于雷达信号的解调和测量，通过对雷达信号的频谱分析，可以提取目标的距离、速度和方向等信息，实现目标的探测和跟踪。
3. 天文学频谱分析技术在天文学领域用于测量和研究宇宙中的电磁辐射。
天体发出的电磁辐射经过频谱分析可以获得天体的光谱信息，从而研究天体的物理性质和演化过程。
4. 医学在医学领域，频谱分析技术可以用于医学图像的处理和分析。
通过对医学图像中的频谱进行分析，可以提取病变的特征和信息，实现对疾病的诊断和治疗。
5. 环境监测频谱分析技术可以用于环境中电磁辐射的监测和分析。
通过对环境中电磁辐射的频谱进行测量，可以评估电磁辐射对人体健康和环境的影响，制定相应的控制措施和标准。
三、频谱分析的测量技术频谱分析的测量技术有多种，包括频谱仪、扫频仪、功率谱密度测量等。
1. 频谱仪频谱仪是用于测量电磁波频谱的一种仪器。
它通过信号的变换和处理，将电磁波信号转化成频域表示，显示出频率分布的图像或曲线。
现代频谱仪具有高分辨率、宽频率范围和快速测量速度等特点，可以实时测量和显示信号的频谱信息。
2. 扫频仪扫频仪是一种用于测量频率响应的仪器。
物理实验技术中电磁波频率测量方法
物理实验技术中电磁波频率测量方法在物理实验中，准确测量电磁波的频率是非常重要的。
电磁波的频率是指在单位时间内电磁波峰值的个数，也可以说是电磁波的周期。
频率的准确测量对于研究电磁波的性质以及应用于通信、雷达、医学等领域都具有重要意义。
在本文中，将介绍几种常见的物理实验技术中电磁波频率测量的方法。
首先，最常见的是使用频率计来测量电磁波的频率。
频率计是利用电子技术对电磁波进行频率测量的一种设备。
它通过接收电磁波信号，并将其转换为电压信号，然后进行数字化处理，最终测量出电磁波的频率。
频率计适用于测量频率较高的电磁波，例如微波和射频信号。
在实际应用中，频率计的准确度和分辨率足够高，能够满足大部分实验需求。
其次，对于低频电磁波的频率测量，我们可以使用频谱分析仪。
频谱分析仪是一种能够将复杂的电信号分解成不同频率分量的仪器。
它通过将电磁波信号分成多个频率段，并对每个频率段进行功率测量，最终绘制成频谱图。
通过观察频谱图，我们可以获得电磁波的频率分布情况。
频谱分析仪在研究电磁波信号特性以及信号处理方面有着重要应用。
除了频率计和频谱分析仪，还有一种常见的电磁波频率测量方法是利用振荡器。
振荡器是一种能够产生稳定频率信号的设备。
利用振荡器产生一个已知频率的信号，然后与待测电磁波信号进行相互比较，通过不断调整振荡器的频率，使得两个信号频率相等。
最终，通过调整振荡器的频率，我们可以得到待测电磁波的频率值。
振荡器常常用于较低频或者需要较高精度的实验中。
此外，在一些特殊的实验中，我们可能需要测量电磁波的频率变化。
如雷达系统中，我们需要测量以一定速率变化的回波信号的频率。
对于这种情况，我们可以使用频频测量技术。
频频测量技术是利用频率综合器和计数器相结合的方法。
首先，频率综合器将输入信号的频率不断地综合成固定频率，并与一个参考信号进行比较。
然后，计数器记录综合信号与参考信号之间的相位差，并将其转换成频率值。
通过频频测量技术，我们可以准确测量电磁波频率的变化。
物理实验中电磁波的测量技巧与方法
物理实验中电磁波的测量技巧与方法电磁波是一种电场和磁场以波动形式传播的能量。
在物理实验中，测量电磁波的技巧和方法是非常重要的，它们帮助我们理解和探索电磁波的性质和特征。
本文将介绍一些常用的电磁波测量技巧和方法。
一、电磁波的测量仪器1. 示波器：示波器是测量电信号的重要仪器，可以观察波形的幅度、频率和相位等特征。
在测量电磁波时，可以将示波器与天线或接收器连接，通过观察示波器上的波形来了解电磁波的特性。
2. 频谱分析仪：频谱分析仪用于分析和测量信号的频谱成分。
它可以将信号进行频谱分解，并显示出信号在不同频率上的能量分布情况。
在测量电磁波时，可以利用频谱分析仪来分析电磁波的频谱特性。
3. 天线：天线是接收和发射电磁波的关键元件。
不同类型的天线适用于不同频段和波长的电磁波测量。
在实验中选择适当的天线，并正确放置和定位，可以有效地测量电磁波的强度和方向。
二、电磁波测量技巧1. 距离测量：要准确测量电磁波的传播距离，可以利用时延测量或多普勒效应。
时延测量是通过测量信号的传播时间来计算距离，而多普勒效应则是利用信号频率的变化来计算距离。
这些技巧在雷达和无线通信系统等应用中都有广泛的应用。
2. 强度测量：电磁波强度的测量可以通过接收器和功率计等仪器实现。
接收器将电磁波转化为可测量的电信号，功率计则用于测量电磁波的功率或能量。
在测量过程中，应注意选择合适的灵敏度和量程，以确保测量结果的准确性。
3. 极化测量：电磁波的极化状态是描述波动方向的重要参数。
在测量过程中，可以使用极化器和极化计来测量电磁波的极化方向和极化度。
这对于理解电磁波的传播方式和信号特性非常重要。
三、电磁波测量方法1. 直接测量法：直接测量法是通过将测量仪器直接放置在电磁波的作用区域来进行测量。
这种方法简单直接，适用于测量强度较高或频率较低的电磁波。
但是在进行测量时需要注意仪器本身对被测电磁波的干扰。
2. 反射测量法：反射测量法是通过观察电磁波在目标物体上产生的反射情况来进行测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁波的频率测量方法与技巧电磁波是一种以电和磁的相互作用为特征的能量传播现象。
准确测量电磁波的频率对于许多应用领域至关重要，如通信、无线电、雷达等。
本文将介绍几种常见的电磁波频率测量方法和技巧，以帮助读者更好地理解和掌握这一领域的知识。
一、基于频率计的测量方法
频率计是一种用于测量电磁波频率的电子设备，它能够直接读取出信号的频率。
常见的频率计有直流（DC）频率计和交流（AC）频率计两种。
直流频率计适用于稳定的信号测量，而交流频率计适用于非稳定或脉冲信号测量。
使用频率计测量电磁波的频率需要将信号输入到频率计的输入端，并选择相应的测量范围和测量模式。
频率计通过对输入信号进行计数和测量，得出电磁波的频率值。
在使用频率计时，需要注意选择合适的测量范围和校准频率，以保证测量结果的准确性和可靠性。
二、基于频谱分析仪的测量方法
频谱分析仪是一种能够将信号的频谱进行显示和分析的设备，它可以将电磁波信号按照频率分解成不同的频率成分，并显示出它们的幅度和相位信息。
通过观察频谱图，可以准确测量电磁波的频率。
使用频谱分析仪测量电磁波的频率需要将信号输入到频谱分析仪的输入端，并选择相应的频谱分析模式和带宽设置。
频谱分析仪将对输
入信号进行傅里叶变换，得到信号的频谱信息，并显示在频谱图上。
通过观察频谱图的峰值位置和峰值频率，可以得到电磁波的频率值。
三、基于天线测向的测量方法
天线是接收和辐射电磁波的重要设备，利用天线的特性可以间接测量电磁波的频率。
常见的天线测向方法有方向图测向法和多基线测向法。
方向图测向法是根据天线的方向图特性，通过测量天线接收到的电磁波信号的强度和相位信息，从而确定电磁波的到达方向。
通过测量不同方向上的电磁波信号，可以得到电磁波的到达角度，从而间接推算出电磁波的频率。
多基线测向法是利用多个天线基线之间的干涉效应，推算出电磁波完整波前的位置信息，并计算出电磁波的频率。
这种方法适用于高精度和远距离的测量，具有较高的测量精度和准确性。
四、技巧与注意事项
在进行电磁波频率测量时，为了获得准确和可靠的结果，需要注意以下几个技巧和注意事项：
1.选择合适的测量设备和测量方法，根据实际需求和信号特性进行选择。
2.注意校准和校验测量设备，确保测量结果的准确性和可靠性。
3.在进行测量时，保持稳定的环境和信号源，避免外界干扰和噪声
对测量结果的影响。
4.根据信号的特性和频率范围，选择合适的测量范围和带宽设置，
以获得更精确的测量结果。
5.在使用频谱分析仪进行测量时，注意选择合适的分辨率和窗函数，以提高测量的灵敏度和分辨率。
总结：
本文介绍了几种常见的电磁波的频率测量方法与技巧，包括基于频
率计的测量方法、基于频谱分析仪的测量方法和基于天线测向的测量
方法。
通过选择合适的测量设备和方法，校准和校验测量设备，以及
注意技巧和注意事项，可以获得准确和可靠的电磁波频率测量结果。
希望本文的内容对读者有所帮助，增加对电磁波频率测量方法与技巧
的理解和掌握。
