PCB布线及设计规则检查
pcb布线规则及技巧
使用自动布线工具需 要合理设置参数，以 确保布线的质量和效 果。
自动布线工具可以自 动优化线路布局，减 少线路交叉和干扰。
考虑电磁兼容性
在布线过程中需要考虑电磁兼容 性，避免线路之间的干扰和冲突。
合理选择线宽和间距，以降低电 磁干扰的影响。
考虑使用屏蔽、接地等措施，提 高电磁兼容性。
04 PCB布线中的挑战及应对 策略
模拟电路板布线
总结词：模拟电路板布线需要特别关注信号的 连续性和稳定性。
01
确保信号的连续性和稳定性，避免信号的 突变和噪声干扰。
03
02
详细描述：在模拟电路板布线中，应遵循以 下规则和技巧
04
考虑信号的带宽和频率，以选择合适的传 输线和端接方式。
优化布线长度和布局，以减小信号的延迟 和失真。
05
1 2
高速信号线应进行阻抗匹配
高速信号线的阻抗应与终端负载匹配，以减小信 号反射和失真。
敏感信号线应进行隔离
敏感信号线应与其他信号线隔离，以减小信号干 扰和噪声。
3
大电流信号线应进行散热设计
大电流信号线应考虑散热问题，以保证电路的正 常运行。
03 PCB布线技巧
优化布线顺序
01
02
03
先电源后信号
3. 解决策略：对于已存 在的电磁干扰问题，可 以尝试优化PCB布局、 改进屏蔽设计、增加滤 波器或调整接地方式等 技术手段进行改善。
05 PCB布线实例分析
高速数字电路板布线
在此添加您的文本17字
总结词：高速数字电路板布线需要遵循严格的规则和技巧 ，以确保信号完整性和可靠性。
在此添加您的文本16字
考虑电磁兼容性
布线过程中需要考虑电磁兼容性，通过合理的布线设计减小电磁干扰和辐射，提 高电路板的电磁性能。
PCB设计中的信号完整性分析方法
PCB设计中的信号完整性分析方法PCB设计是现代电子产品开发中不可或缺的一环。
而信号完整性是保证电子产品性能和可靠性的重要因素之一。
本文将介绍PCB设计中常用的信号完整性分析方法。
一、信号完整性的重要性信号完整性是指信号在电路板上的传输过程中，能够保持其原有的波形、速度和幅度，没有失真、噪声或者延迟。
信号完整性的不良会导致各种问题，如时钟偏移、串扰、干扰等，从而影响整个系统的性能和稳定性。
二、信号完整性分析方法1. 布线规则设计在PCB设计过程中，通过合理的布线规则设计可以减少信号的串扰和耦合。
比如，避免信号线之间的交叉、保持适当的距离、分层布线等。
2. 传输线理论传输线理论是用于分析高速信号传输的一种方法。
通过建立传输线模型，可以预测信号在传输过程中的行为。
在信号完整性分析中，可以使用传输线理论对信号的波形、传播时间和幅度进行分析。
3. 电磁仿真电磁仿真是一种基于数值计算的信号完整性分析方法。
通过建立PCB的电磁场模型，可以确定信号在电路板上的传播路径和互连耦合情况。
常用的电磁仿真软件包括HFSS、ADS等。
4. 时域分析时域分析是一种基于时间的信号完整性分析方法。
通过观察信号的波形和过渡边沿，可以判断信号是否出现失真、震荡或者反射等问题。
常用的时域分析工具包括示波器、逻辑分析仪等。
5. 频域分析频域分析是一种基于频率的信号完整性分析方法。
通过对信号的频谱进行分析，可以判断信号是否出现带宽限制、谐振或者频率响应不平坦等问题。
常用的频域分析工具包括频谱分析仪、网络分析仪等。
6. 时序分析时序分析是一种基于时钟的信号完整性分析方法。
通过分析信号在时钟边沿触发的时间关系，可以判断信号的稳定性和时钟偏移情况。
常用的时序分析工具包括时序分析仪、时钟提取软件等。
三、信号完整性验证流程针对PCB设计中的信号完整性问题，通常可以采用以下的验证流程：1. 设计规则检查（DRC）：通过软件工具检查布线是否符合设计规则，是否存在潜在的信号完整性问题。
PCB板设计规则
一、PCB设计的总则如下：外观大方：器件选择合适，布局布线合理，尺寸比例协调，文字说明清晰。
电路可靠：良好的连线方式，合适的封装与焊盘尺寸，较强的电磁兼容能力。
接口友好：符合通常的操作习惯，向操作者提供意义明确的提示。
工艺良好：能为批量化生产提供良好的加工条件。
二、说明：1、使用软件此文档所涉及的软件为Protel 99 se SP6 版。
该软件主要包含4 个模块：SCH、PCB、PLD SIM模块，文档中的操作以PCB模块为准。
2 、尺寸标准此文档所涉及的尺寸均采用英制，以mil 为单位。
英制与公制的转换公式如下：100 mil = 2.54 mm 即 4 mil 〜0.1mm三、电路元素：1 、电路板（CircuitBoard ）电路板是安装电路元件的载体。
按功能区分，可分为单面板、双面板、多层板等。
按材质区分，可分为纸基板、环氧聚脂板。
除上述说明外，电路板的厚度也是制作时的主要选择参数，其厚度有0.5mm- 2.0mmo一般情况下，邦定板、单面板选择较薄的尺寸，双面板、大面积板选择较厚的尺寸。
设计时，电路板需划分为不同的层。
以双面板为例，可分为：TopLayer （元件面层）：电路板正面，可布信号线。
BottomLayer （焊接面层）：电路板背面，可布信号线。
Top Overlayer （元件面丝印层）：电路板正面的丝网印刷，可布元件标识符、说明文字。
Bottom Overlay （焊接面丝印层）：电路板背面的丝网印刷，当仅单面放置元件时，此层可不用。
Mechanical1 Layer （机械尺寸层）：标注尺寸，或设定电路板外观，或设置板上的安装孔。
Keepout Layer （禁止布线层）：设置自动布线算法中不允许放置信号线的区域。
Multi Layer （钻孔层）：设置焊盘、过孔的钻孔尺寸。
对于电路板的外形，应根据应用场合、安装尺寸作具体的分析与考虑。
一般应用时，可将电路板设计成具有黄金分割比的长方形，四角应具有按一定比例的圆弧。
pcb布局布线技巧及原则.
一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有IC 元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB 板边≤1mm 的区域内，以及安装孔周围1mm 内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu 入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W 电阻：51*55mil（0805 表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil（0805 表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。

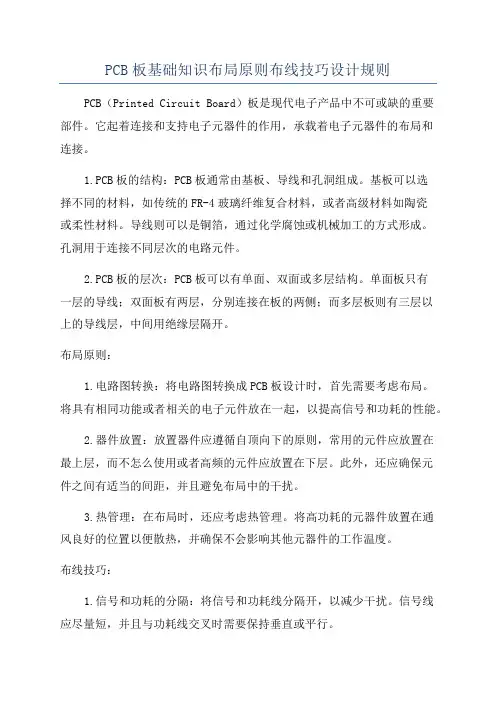

PCB板基础知识布局原则布线技巧设计规则
PCB板基础知识布局原则布线技巧设计规则PCB（Printed Circuit Board）板是现代电子产品中不可或缺的重要部件。
它起着连接和支持电子元器件的作用，承载着电子元器件的布局和连接。
1.PCB板的结构：PCB板通常由基板、导线和孔洞组成。
基板可以选择不同的材料，如传统的FR-4玻璃纤维复合材料，或者高级材料如陶瓷或柔性材料。
导线则可以是铜箔，通过化学腐蚀或机械加工的方式形成。
孔洞用于连接不同层次的电路元件。
2.PCB板的层次：PCB板可以有单面、双面或多层结构。
单面板只有一层的导线；双面板有两层，分别连接在板的两侧；而多层板则有三层以上的导线层，中间用绝缘层隔开。
布局原则：1.电路图转换：将电路图转换成PCB板设计时，首先需要考虑布局。
将具有相同功能或者相关的电子元件放在一起，以提高信号和功耗的性能。
2.器件放置：放置器件应遵循自顶向下的原则，常用的元件应放置在最上层，而不怎么使用或者高频的元件应放置在下层。
此外，还应确保元件之间有适当的间距，并且避免布局中的干扰。
3.热管理：在布局时，还应考虑热管理。
将高功耗的元器件放置在通风良好的位置以便散热，并确保不会影响其他元器件的工作温度。
布线技巧：1.信号和功耗的分隔：将信号和功耗线分隔开，以减少干扰。
信号线应尽量短，并且与功耗线交叉时需要保持垂直或平行。
2.地线的规划：地线是PCB设计中最重要的部分之一、地线应尽可能宽和短，并与信号线平行或垂直摆放，以减少信号噪声。
3.电容和电阻的布局：在布线时，电容和电阻应紧密连接在其需要的电路位置，以减少可能的干扰。
设计规则：1.宽度和间距：根据设计要求，需要给出导线的最小宽度和间距。
这取决于所使用的材料和所需的电流容量。
2.层间距：PCB板的层间距取决于所需的阻抗和电气性能。
较大的层间距可提高板的强度和电缆外形。
3.最小外形尺寸：为了适应生产过程和安装要求，PCB板应满足一定的最小外形尺寸。
4.孔洞和焊盘：孔洞应满足适当的尺寸以容纳所需的引脚大小。
PCB板布局原则布线技巧
PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。
2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。
3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。
4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。
5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。
二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。
2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。
3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。
对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。
4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。
对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。
5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。
同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。
6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。
7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。
三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。
2.尽量减小信号线的面积，减少对周围信号的干扰。
3.尽量采用四方对称布线，减少线路不平衡引起的干扰。
4.尽量降低线路阻抗，提高信号的传输质量。
PCB设计的148个检查项目
PCB设计的148个检查项目一、资料输入阶段1.在流程上接收到的资料是否齐全（包括：原理图、*.brd文件、料单、PCB设计说明以及PCB设计或更改要求、标准化要求说明、工艺设计说明文件）2.确认PCB模板是最新的3. 确认模板的定位器件位置无误4.PCB设计说明以及PCB设计或更改要求、标准化要求说明是否明确5.确认外形图上的禁止布放器件和布线区已在PCB模板上体现6.比较外形图，确认PCB所标注尺寸及公差无误, 金属化孔和非金属化孔定义准确7.确认PCB模板准确无误后最好锁定该结构文件，以免误操作被移动位置二、布局后检查阶段a.器件检查8, 确认所有器件封装是否与公司统一库一致，是否已更新封装库（用viewlog检查运行结果）如果不一致，一定要Update Symbols9, 母板与子板，单板与背板，确认信号对应，位置对应，连接器方向及丝印标识正确，且子板有防误插措施，子板与母板上的器件不应产生干涉10, 元器件是否100% 放置11, 打开器件TOP和BOTTOM层的place-bound，查看重叠引起的DRC是否允许12, Mark点是否足够且必要13, 较重的元器件，应该布放在靠近PCB支撑点或支撑边的地方，以减少PCB的翘曲14, 与结构相关的器件布好局后最好锁住，防止误操作移动位置15, 压接插座周围5mm范围内，正面不允许有高度超过压接插座高度的元件，背面不允许有元件或焊点16, 确认器件布局是否满足工艺性要求（重点关注BGA、PLCC、贴片插座）17, 金属壳体的元器件，特别注意不要与其它元器件相碰，要留有足够的空间位置18, 接口相关的器件尽量靠近接口放置，背板总线驱动器尽量靠近背板连接器放置19, 波峰焊面的CHIP器件是否已经转换成波峰焊封装，20, 手工焊点是否超过50个21, 在PCB上轴向插装较高的元件，应该考虑卧式安装。
留出卧放空间。
并且考虑固定方式，如晶振的固定焊盘22, 需要使用散热片的器件，确认与其它器件有足够间距，并且注意散热片范围内主要器件的高度b.功能检查23, 数模混合板的数字电路和模拟电路器件布局时是否已经分开，信号流是否合理24, A/D转换器跨模数分区放置。
PCB设计布局及布线规则
PCB设计布局规则1. 根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性。
按工艺设计规范的要求进行尺寸标注。
2. 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。
根据某些元件的特殊要求，设置禁止布线区。
3. 综合考虑PCB性能和加工的效率选择加工流程。
加工工艺的优选顺序为：元件面单面贴装--元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）--双面贴装--元件面贴插混装、焊接面贴装。
4.布局操作的基本原则A. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．B. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．C. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．D. 相同结构电路部分，尽可能采用“对称式”标准布局；E. 按照均匀分布、重心平衡、版面美观的标准优化布局；F. 器件布局栅格的设置，一般IC器件布局时，栅格应为50--100 mil,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于25mil。
G. 如有特殊布局要求，应双方沟通后确定。
5. 同类型插装元器件在X或Y方向上应朝一个方向放置。
同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
6. 发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
7. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
8. 需用波峰焊工艺生产的单板，其紧固件安装孔和定位孔都应为非金属化孔。
当安装孔需要接地时, 应采用分布接地小孔的方式与地平面连接。
9. 焊接面的贴装元件采用波峰焊接生产工艺时，阻、容件轴向要与波峰焊传送方向垂直，阻排及SOP（PIN间距大于等于1.27mm）元器件轴向与传送方向平行；PIN间距小于1.27mm（50mil)的IC、SOJ、PLCC、QFP等有源元件避免用波峰焊焊接。
PCB板基础知识布局原则布线技巧设计规则
PCB板基础知识布局原则布线技巧设计规则PCB（Printed Circuit Board）板是电子产品中常用的一种电路元件，它由导线和电子元器件组成。
在进行PCB板的设计时，需要遵循一些基础知识、布局原则、布线技巧和设计规则，以确保电路板的稳定性和可靠性。
一、PCB板基础知识1.PCB板的分类：单面板、双面板、多层板。
2.PCB板的材料：常用的材料有FR-4玻璃纤维布基板和铝基板。
3.PCB板的层次结构：底层、封装层（元器件的焊接）、布线层（导线的布局）。
4.PCB板的元器件封装：常用的有DIP封装、SMD封装和BGA封装。
二、布局原则1.分区布局原则：将整个电路板划分为功能区、电源区和信号区，使各个区域之间的干扰最小。
2.元件布局原则：将功能相似的元器件尽量靠近，减少导线长度，降低电磁干扰。
3.重要性能电路布局原则：将音频、射频等重要性能电路放置在相对比较靠近电源接口的位置，以避免电源和地的干扰。
4.高功率元件布局原则：高功率元件（如继电器、驱动板等）应远离低功率元件，以避免高功率元件的热与电磁干扰对低功率元件产生不利影响。
三、布线技巧1.信号线布线技巧：要尽量避免信号线的交叉，使信号线按照逻辑关系进行布线，减少互相干扰的可能。
2.电源线布线技巧：按照电流大小和电压的需求进行布线，尽量减小电源线的长度和电阻。
3.地线布线技巧：要保证地线的连续性和稳定性，避免形成环路和过长的回流路径。
4.时钟信号布线技巧：时钟信号的布线应尽量短且相等，以避免时钟偏差和信号失真。
5.差分信号布线技巧：差分信号的正负线要尽量靠近，长度要保持一致，以降低互相干扰的可能性。
四、设计规则1.间距规则：不同电压等级之间、信号与电源之间、信号与地之间要有足够的间距以保证安全性和稳定性。
2.导线规则：要根据电流大小和导线的宽度选择合适的线宽，以确保导线的稳定性和通气性。
3.焊盘规则：要根据元器件的引脚数目确定焊盘的大小，以保证焊接的可靠性和稳定性。
PCB布线规则与技巧
PCB布线规则与技巧PCB（Printed Circuit Board，印刷电路板）布线是电子产品设计中非常重要的一项工作，它决定了电路的性能和可靠性。
正确的布线可以确保信号传输的稳定性，降低噪音干扰，提高产品的工作效率和可靠性。
下面将介绍一些常用的PCB布线规则与技巧。
1.保持信号完整性：信号完整性是指信号在传输过程中不受噪音、串扰等干扰影响，保持原有的稳定性。
为了保持信号完整性，应尽量减少信号线的长度和走线面积，减少信号线与功率线、地线等的交叉和平行布线。
同时，在高速信号线上使用传输线理论进行布线，如匹配阻抗、差分信号布线等。
2.分离高频和低频信号：为了避免高频信号的干扰，应将高频信号线与低频信号线分开布线，并保持一定的距离。
例如，在布线时可以采用地隔离层将不同频率的信号线分离或者采用地隔离孔将不同频率的信号线连接到不同的地层。
这样可以减少高频信号的串扰和干扰。
3.合理布局：布线时应合理规划电路板的布局，将功率线和地线尽量靠近，以减少电磁干扰。
同时，尽量避免信号线与功率线、地线等平行布线，减少互穿引起的干扰。
在设计多层板时，还要考虑到信号引线的短暂电容和电感，尽量减小信号线长度，以减少信号传输时的延迟。
4.适当使用扩展板和跳线：在复杂的PCB布线中，有时无法直接连接到目标位置，这时可以使用扩展板或跳线来实现连接。
扩展板是一个小型的PCB板，可以将需要连接的器件布线到扩展板上，再通过导线连接到目标位置。
跳线可以直接用导线连接需要的位置，起到连接的作用。
但是，在使用扩展板和跳线时要注意保持信号完整性，尽量缩短导线长度，避免干扰。
5.优化地线布局：地线是电路中非常重要的部分，它不仅提供回路给电流，还能减少电磁干扰和噪音。
在布线时应保证地线的连续性和稳定性，地线应尽量靠近功率线，对于高频信号，还应采用充足的地平面来隔离。
同时，地线的走线应尽量短且直，减少环状或绕圈的走线。
6.合理规划电源线：电源线的布线要尽量靠近负载，减小电流环形和接地环形。
PCB布局布线的一些规则
PCB布局布线的一些规则一、布局元器件布局的10条规则：1. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．2. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．3. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
4. 相同结构电路部分，尽可能采用“对称式”标准布局；5. 按照均匀分布、重心平衡、版面美观的标准优化布局；6. 同类型插装元器件在X或Y方向上应朝一个方向放置。
同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
7. 发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
8. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短；高电压、大电流信号与小电流，低电压的弱信号完全分开；模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分。
9、去偶电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。
10、元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。
二、布线（1）布线优先次序键信号线优先：摸拟小信号、高速信号、时钟信号和同步信号等关键信号优先布线密度优先原则：从单板上连接关系最复杂的器件着手布线。
从单板上连线最密集的区域开始布线注意点：a、尽量为时钟信号、高频信号、敏感信号等关键信号提供专门的布线层，并保证其最小的回路面积。
必要时应采取手工优先布线、屏蔽和加大安全间距等方法。
保证信号质量。
b、电源层和地层之间的EMC环境较差，应避免布置对干扰敏感的信号。
c、有阻抗控制要求的网络应尽量按线长线宽要求布线。
（2）四种具体走线方式1 、时钟的布线：时钟线是对EMC 影响最大的因素之一。
在时钟线上应少打过孔，尽量避免和其它信号线并行走线，且应远离一般信号线，避免对信号线的干扰。
altium 在线检查规则
altium 在线检查规则
Altium 在线检查规则是指在Altium 设计软件中使用的一组规则，用于在线检查PCB（印刷电路板）设计中的潜在错误、违规或不一致性。
这些规则基于特定的设计标准和最佳实践，以确保电路板设计的可靠性和可制造性。
Altium 的在线检查规则包括一系列的规则检查项，涵盖了不同的设计方面，例如：
1.电气规则检查：检查电路板上的元件、导线和走线是否符合电气设计规则，
如安全间距、最小线宽等。
2.布线规则检查：确保PCB 上的布线符合设计要求，如检查是否有死铜、短
路、断路等情况。
3.元件放置规则检查：验证元件的放置是否满足规则，例如元件间距、方向
等。
4.焊盘和过孔规则检查：确保焊盘和过孔的大小、位置和连接方式符合标准。
5.层堆叠规则检查：确保电路板的层堆叠结构符合设计要求，如信号层、接
地层等。
6.元件属性规则检查：验证元件的属性（如封装、型号等）是否正确。
Altium 在线检查规则的目的是帮助设计师在早期阶段发现并修正设计中的问题，避免在后续制造过程中出现错误和额外的成本。
这些规则可以根据需要进行自定义，以适应不同的设计要求和制造标准。
最后总结，Altium 在线检查规则是一组用于在线检查PCB 设计中的潜在问题的规则，旨在提高设计的可靠性和可制造性。
通过遵循这些规则，设计师可以减少在制造过程中出现错误的风险，并提高最终产品的质量和性能。
PCB板基本知识,布置原则,布线技能,设计规则
PCB板基础知识一、PCB板的元素1.工作层面对于印制电路板来说，工作层面可以分为6大类，信号层（signal layer）内部电源/接地层（internal plane layer）机械层（mechanical layer）主要用来放置物理边界和放置尺寸标注等信息，起到相应的提示作用。
EDA软件可以提供16层的机械层。
防护层（mask layer）包括锡膏层和阻焊层两大类。
锡膏层主要用于将表面贴元器件粘贴在PCB上，阻焊层用于防止焊锡镀在不应该焊接的地方。
丝印层（silkscreen layer）在PCB板的TOP和BOTTOM层表面绘制元器件的外观轮廓和放置字符串等。
例如元器件的标识、标称值等以及放置厂家标志，生产日期等。
同时也是印制电路板上用来焊接元器件位置的依据，作用是使PCB板具有可读性，便于电路的安装和维修。
其他工作层（other layer）禁止布线层Keep Out Layer钻孔导引层drill guide layer钻孔图层drill drawing layer复合层multi-layer2.元器件封装是实际元器件焊接到PCB板时的焊接位置与焊接形状，包括了实际元器件的外形尺寸，所占空间位置，各管脚之间的间距等。
元器件封装是一个空间的功能，对于不同的元器件可以有相同的封装，同样相同功能的元器件可以有不同的封装。
因此在制作PCB板时必须同时知道元器件的名称和封装形式。
（1）元器件封装分类通孔式元器件封装（THT，through hole technology）表面贴元件封装（SMT Surface mounted technology ）另一种常用的分类方法是从封装外形分类：SIP单列直插封装DIP双列直插封装PLCC塑料引线芯片载体封装PQFP塑料四方扁平封装SOP 小尺寸封装TSOP薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装(2) 元器件封装编号编号原则：元器件类型+引脚距离（或引脚数）+元器件外形尺寸例如AXIAL-0.3 DIP14 RAD0.1 RB7.6-15 等。
EDA技术pcb板设计中布线规则
EDA技术pcb板设计中布线规则在EDA技术PCB板设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的。
那么PCB板的布线规则是什么呢?有什么特点呢?一起来看看吧!在整个PCB板设计中，以布线的设计过程限定最高，技巧最细、工作量最大。
PCB板布线分单面布线、双面布线及多层布线。
PCB板布线的方式也有两种：自动布线及交互式布线。
在自动布线之前，可以用交互式预先进行要求比较严格的布线。
输入端与输出端的边线应避免相邻平行，以免产生反射干扰，必要时应加地线隔离。
两相邻层的布线要互相垂直，平行容易产生寄生耦合。
PCB板自动布线的布通率，依赖于良好的PCB板布局，布线规则可以预先设定，包括走线的弯曲次数、导通孔的数目、步进的数目等。
一般先进行探索式布经线，快速地把短线连通，然后进行迷宫式布线，先把要布的连线进行全局的布线路径优化，它可以根据需要断开已布的线，并试着重新再布线，以改进总体效果。
对目前高密度的PCB板设计已感觉到贯通孔不太适应了，它浪费了许多宝贵的布线通道，为解决这个问题，出现了盲孔和埋孔技术。
它不仅完成了导通孔的作用，还省出许多布线通道，使布线过程完成得更加流畅，更加完善。
PCB板设计过程是一个复杂而又简单的过程，要想很好地掌握它，还需电子工程设计人员去自已体会，总结经验。
1、电源、地线的处理在整个PCB板设计中，即使布线完成得都很好，但因为电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。
所以对电源、地线的布线要认真对待，把电源、地线所产生的噪音干扰降到最低限度，以保证产品的质量。
对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因，现只对降低式抑制噪音作以表述。
众所周知的是在电源、地线之间加上去耦电容。
尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线>电源线>信号线，通常信号线宽为：0.2～0.3mm，最经细宽度可达0.05～0.07mm，电源线为1.2～2.5 mm，对数字电路的PCB可用宽的地导线组成一个回路，即构成一个地网来使用(模拟电路的地不能这样使用) 用大面积铜层作地线用，在印制板上把没被用上的地方都与地相连接作为地线用。
Pcb布局规则和技巧
Pcb布局规则和技巧Pcb布局规章1、在通常状况下，全部的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在低层。
2、在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，在一般状况下不允许元件重叠;元件排列要紧凑，元件在整个版面上应分布匀称、疏密全都。
3、电路板上不同组件相临焊盘图形之间的最小间距应在1MM 以上。
4、离电路板边缘一般不小于2MM.电路板的最佳外形为矩形，长宽比为3:2或4:3.电路板面尺大于200MM乘150MM时，应考虑电路板所能承受的机械强度。
Pcb布局技巧在PCB的布局设计中要分析电路板的单元，依据其功能进行布局设计，对电路的全部元器件进行布局时，要符合以下原则：1、根据电路的流程支配各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持全都的方向。
2、以每个功能单元的核心元器件为中心，围绕他来进行布局。
元器件应匀称、整体、紧凑的排列在PCB上，尽量削减和缩短各元器件之间的引线和连接。
3、在高频下工作的电路，要考虑元器件之间的分布参数。
一般电路应尽可能使元器件并行排列，这样不但美观，而且装旱简单，易于批量生产。
特别元器件的位置在布局时一般要遵守以下原则：1、尽可能缩短高频元器件之间的连接，设法削减他们的分布参数及和相互间的电磁干扰。
易受干扰的元器件不能相互离的太近，输入和输出应尽量远离。
2一些元器件或导线有可能有较高的电位差，应加大他们的距离，以免放电引起意外短路。
高电压的元器件应尽量放在手触及不到的地方。
3、重量超过15G的元器件，可用支架加以固定，然后焊接。
那些又重又热的元器件，不应放到电路板上，应放到主机箱的底版上，且考虑散热问题。
热敏元器件应远离发热元器件。
4、对与电位器、可调电感线圈、可变电容器、微动开关等可调元器件的布局应考虑整块扳子的结构要求，一些常常用到的开关，在结构允许的状况下，应放置到手简单接触到的地方。
pcb设计检查要素 -回复
pcb设计检查要素-回复什么是PCB设计检查要素？PCB（Printed Circuit Board）设计检查要素指的是在进行PCB设计过程中需要注意、核查和检查的关键因素和要点。
这些要素涵盖了PCB设计的各个环节，包括原理图设计、布线、元器件布局、电源和地线规划、信号完整性、EMI/EMC等。
PCB设计检查要素的目的是确保电路板的可靠性、稳定性和性能，并减少后期生产和测试过程中可能出现的问题。
一、原理图设计检查要素1. 元器件的正确选型。
在原理图设计之前，需要仔细选择合适的元器件，包括封装、功能和性能等方面。
在选型过程中需要考虑元器件的可获取性和成本。
2. 引脚和管脚的正确连接。
原理图中各个元器件之间通过引脚和管脚进行连接。
在设计时需要确保引脚和管脚的连接正确，以避免后期布线时出现问题。
3. 电路的正确连接。
原理图中的电路连接是电路功能实现的基础，需要确保连接正确、清晰、简洁，并符合设计要求。
二、布线设计检查要素1. 线宽和间距的设计。
在布线过程中需要根据电流大小选择合适的线宽，并且考虑到相邻线之间的间距，以保证信号传输的稳定性和可靠性。
2. 地线、电源线和信号线的规划。
在布线过程中需要合理规划地线、电源线和信号线的走向和布局，以减少干扰，提高信号的完整性。
3. DRC（Design Rule Check）规则的检查。
DRC规则是PCB设计软件提供的规则检查工具，可以自动检查布线过程中是否有违反设计要求的问题，如线宽、间距、并排线等。
三、元器件布局检查要素1. 元器件的密度和热管理。
在元器件布局过程中，需要考虑元器件的密度，尽量减少元器件之间的空隙，以实现PCB板的小型化。
同时，需要合理规划元器件的布局，以便进行热管理，保证元器件工作的温度安全。
2. 元器件之间的电气隔离。
不同模块的元器件可能有不同的电气工作要求，需要进行电气隔离，避免电路之间的干扰和串扰。
3. 元器件布局与封装的匹配。
在元器件选型时要考虑合适的封装，以方便布局和焊接。
PCB布线的基本规则与技巧
PCB布线的基本规则与技巧PCB（Printed Circuit Board，印刷电路板）布线是电子产品设计中非常重要的一环，它涉及到电路设计的优化、信号传输的质量以及电路板的可靠性等方面。
以下是一些PCB布线的基本规则与技巧。
1.分隔高频与低频信号：在布线过程中，应将高频和低频信号分隔开来，以减少相互干扰。
可以通过增加地线、使用地层或远离干扰源等方式实现。
2.避免信号线与电源线、地线交叉：信号线与电源线、地线交叉会引起互相干扰，影响信号的传输质量。
在布线时应尽量避免信号线与其他线路的交叉，并采取合适的措施进行隔离。
3.保持信号线的相互垂直：信号线之间保持垂直可以减少信号之间的干扰。
在布线时，应尽量使信号线垂直地通过其他信号线或电源线、地线。
4.尽量缩短信号线的长度：信号线的长度会对信号传输的延迟和损耗产生影响，因此在布线时应尽量缩短信号线的长度。
对于高频信号尤为重要。
5.使用平面与过孔进行地线连接：地线是电路板中非常重要的一条线路，它可以提供整个电路的参考电平。
在布线时，可以通过使用平面层与过孔来进行地线的连接，提高地线的连续性。
6.使用平面与过孔进行电源线连接：电源线的布线也是非常重要的，尤其是对于供电要求较高的芯片或模块。
在布线时，可以通过使用平面层与过孔来进行电源线的连接，减少电源线的阻抗。
7.控制线宽和线距：PCB布线中的线宽和线距对电路的阻抗、信号的传输速度以及电流的承载能力等都是有影响的。
在布线时要根据需要选择合适的线宽和线距，保证电路的性能。
8.避免信号环路：信号环路会引起信号的反馈和干扰，影响电路的正常工作。
在布线时应尽量避免信号环路的产生，可以采取断开一部分连接或改变布线路径等方式来解决。
9.保持信号对称性：对于差分信号线或时钟信号线，应保持信号的对称性。
在布线时应尽量使信号线的路径相同，长度相等，以减少差分信号之间的干扰。
10.考虑EMI（Electromagnetic Interference，电磁干扰）：在布线过程中应考虑到电磁干扰的问题，采取一些措施来减少电磁辐射和干扰。
PCB板基础知识布局原则布线技巧设计规则
PCB 板基础知识一、PCB 板的元素1、 工作层面对于印制电路板来说,工作层面可以分为6大类,信号层 signal layer内部电源/接地层 internal plane layer机械层mechanical layer 主要用来放置物理边界和放置尺寸标注等信息,起到相应的提示作用;EDA 软件可以提供16层的机械层;防护层mask layer 包括锡膏层和阻焊层两大类;锡膏层主要用于将表面贴元器件粘贴在PCB 上,阻焊层用于防止焊锡镀在不应该焊接的地方;丝印层silkscreen layer 在PCB 板的TOP 和BOTTOM 层表面绘制元器件的外观轮廓和放置字符串等;例如元器件的标识、标称值等以及放置厂家标志,生产日期等;同时也是印制电路板上用来焊接元器件位置的依据,作用是使PCB 板具有可读性,便于电路的安装和维修;其他工作层other layer 禁止布线层 Keep Out Layer钻孔导引层 drill guide layer钻孔图层 drill drawing layer复合层 multi-layer2、 元器件封装是实际元器件焊接到PCB 板时的焊接位置与焊接形状,包括了实际元器件的外形尺寸,所占空间位置,各管脚之间的间距等;元器件封装是一个空间的功能,对于不同的元器件可以有相同的封装,同样相同功能的元器件可以有不同的封装;因此在制作PCB 板时必须同时知道元器件的名称和封装形式;（1） 元器件封装分类通孔式元器件封装THT,through hole technology表面贴元件封装 SMT Surface mounted technology另一种常用的分类方法是从封装外形分类： SIP 单列直插封装DIP 双列直插封装PLCC 塑料引线芯片载体封装PQFP 塑料四方扁平封装SOP 小尺寸封装TSOP 薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装2 元器件封装编号编号原则：元器件类型+引脚距离或引脚数+元器件外形尺寸例如 DIP14 等;3常见元器件封装电阻类 普通电阻AXIAL-⨯⨯,其中⨯⨯表示元件引脚间的距离；可变电阻类元件封装的编号为VR ⨯, 其中⨯表示元件的类别;电容类 非极性电容 编号RAD ⨯⨯,其中⨯⨯表示元件引脚间的距离;极性电容 编号RB xx -yy ,xx 表示元件引脚间的距离,yy 表示元件的直径; 二极管类 编号DIODE-⨯⨯,其中⨯⨯表示元件引脚间的距离;晶体管类 器件封装的形式多种多样;集成电路类SIP 单列直插封装DIP 双列直插封装PLCC 塑料引线芯片载体封装PQFP 塑料四方扁平封装SOP 小尺寸封装TSOP 薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装3、 铜膜导线 是指PCB 上各个元器件上起电气导通作用的连线,它是PCB 设计中最重要的部分;对于印制电路板的铜膜导线来说,导线宽度和导线间距是衡量铜膜导线的重要指标,这两个方面的尺寸是否合理将直接影响元器件之间能否实现电路的正确连接关系; 印制电路板走线的原则：◆走线长度：尽量走短线,特别对小信号电路来讲,线越短电阻越小,干扰越小;◆走线形状：同一层上的信号线改变方向时应该走135°的斜线或弧形,避免90°的拐角;◆走线宽度和走线间距：在PCB 设计中,网络性质相同的印制板线条的宽度要求尽量一致,这样有利于阻抗匹配;走线宽度 通常信号线宽为： ～,10mil电源线一般为～ 在条件允许的范围内,尽量加宽电源、地线宽度,最好是地线比电源线宽,它们的关系是：地线＞电源线＞信号线焊盘、线、过孔的间距要求PAD and VIA ： ≥ 12milPAD and PAD ： ≥ 12milPAD and TRACK ： ≥ 12milTRACK and TRACK ： ≥ 12mil密度较高时：PAD and VIA ： ≥ 10milPAD and PAD ： ≥ 10milPAD and TRACK ： ≥ 10milTRACK and TRACK ： ≥ 10mil4、 焊盘和过孔引脚的钻孔直径=引脚直径+10~30mil引脚的焊盘直径=钻孔直径+18milPCB 布局原则1、 根据结构图设置板框尺寸,按结构要素布置安装孔、接插件等需要定位的器件,并给这些器件赋予不可移动属性; 按工艺设计规范的要求进行尺寸标注;2. 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域;根据某些元件的特殊要求,设置禁止布线区;3. 综合考虑PCB性能和加工的效率选择加工流程;加工工艺的优选顺序为：元件面单面贴装——元件面贴、插混装元件面插装焊接面贴装一次波峰成型——双面贴装——元件面贴插混装、焊接面贴装;4、布局操作的基本原则A. 遵照“先大后小,先难后易”的布置原则,即重要的单元电路、核心元器件应当优先布局．B. 布局中应参考原理框图,根据单板的主信号流向规律安排主要元器件．C. 布局应尽量满足以下要求:总的连线尽可能短,关键信号线最短;高电压、大电流信号与小电流,低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．D. 相同结构电路部分,尽可能采用“对称式”标准布局；E. 按照均匀分布、重心平衡、版面美观的标准优化布局；F. 器件布局栅格的设置,一般IC器件布局时,栅格应为50--100 mil,小型表面安装器件,如表面贴装元件布局时,栅格设置应不少于25mil;G. 如有特殊布局要求,应双方沟通后确定;5. 同类型插装元器件在X或Y方向上应朝一个方向放置;同一种类型的有极性分立元件也要力争在X或Y方向上保持一致,便于生产和检验;6. 发热元件要一般应均匀分布,以利于单板和整机的散热,除温度检测元件以外的温度敏感器件应远离发热量大的元器件;7. 元器件的排列要便于调试和维修,亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间;8. 需用波峰焊工艺生产的单板,其紧固件安装孔和定位孔都应为非金属化孔;当安装孔需要接地时, 应采用分布接地小孔的方式与地平面连接;9. 焊接面的贴装元件采用波峰焊接生产工艺时,阻、容件轴向要与波峰焊传送方向垂直, 阻排及SOPPIN间距大于等于元器件轴向与传送方向平行；PIN间距小于50mil的IC、SOJ、PLCC、QFP等有源元件避免用波峰焊焊接;10. BGA与相邻元件的距离>5mm;其它贴片元件相互间的距离>；贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；有压接件的PCB,压接的接插件周围5mm内不能有插装元、器件,在焊接面其周围5mm内也不能有贴装元、器件;11. IC去耦电容的布局要尽量靠近IC的电源管脚,并使之与电源和地之间形成的回路最短;12. 元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔;13. 用于阻抗匹配目的阻容器件的布局,要根据其属性合理布置;串联匹配电阻的布局要靠近该信号的驱动端,距离一般不超过500mil;匹配电阻、电容的布局一定要分清信号的源端与终端,对于多负载的终端匹配一定要在信号的最远端匹配;14. 布局完成后打印出装配图供原理图设计者检查器件封装的正确性,并且确认单板、背板和接插件的信号对应关系,经确认无误后方可开始布线;布线布线是整个PCB设计中最重要的工序;这将直接影响着PCB板的性能好坏;在PCB的设计过程中,布线一般有这么三种境界的划分：首先是布通,这时PCB设计时的最基本的要求;如果线路都没布通,搞得到处是飞线,那将是一块不合格的板子,可以说还没入门;其次是电器性能的满足;这是衡量一块印刷电路板是否合格的标准;这是在布通之后,认真调整布线,使其能达到最佳的电器性能;接着是美观;假如你的布线布通了,也没有什么影响电器性能的地方,但是一眼看过去杂乱无章的,加上五彩缤纷、花花绿绿的,那就算你的电器性能怎么好,在别人眼里还是垃圾一块;这样给测试和维修带来极大的不便;布线要整齐划一,不能纵横交错毫无章法;这些都要在保证电器性能和满足其他个别要求的情况下实现,否则就是舍本逐末了;布线时主要按以下原则进行：①．一般情况下,首先应对电源线和地线进行布线,以保证电路板的电气性能;在条件允许的范围内,尽量加宽电源、地线宽度,最好是地线比电源线宽,它们的关系是：地线＞电源线＞信号线,通常信号线宽为：～,最细宽度可达～,电源线一般为～;对数字电路的 PCB 可用宽的地导线组成一个回路, 即构成一个地网来使用模拟电路的地则不能这样使用②．预先对要求比较严格的线如高频线进行布线,输入端与输出端的边线应避免相邻平行,以免产生反射干扰;必要时应加地线隔离,两相邻层的布线要互相垂直,平行容易产生寄生耦合;③．振荡器外壳接地,时钟线要尽量短,且不能引得到处都是;时钟振荡电路下面、特殊高速逻辑电路部分要加大地的面积,而不应该走其它信号线,以使周围电场趋近于零；④．尽可能采用45o的折线布线,不可使用90o折线,以减小高频信号的辐射；要求高的线还要用双弧线⑤．任何信号线都不要形成环路,如不可避免,环路应尽量小；信号线的过孔要尽量少；⑥．关键的线尽量短而粗,并在两边加上保护地;⑦．通过扁平电缆传送敏感信号和噪声场带信号时,要用“地线-信号-地线”的方式引出;⑧．关键信号应预留测试点,以方便生产和维修检测用⑨．原理图布线完成后,应对布线进行优化；同时,经初步网络检查和DRC检查无误后,对未布线区域进行地线填充,用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用;或是做成多层板,电源,地线各占用一层;Alitum Designer的PCB板布线规则对于PCB的设计, AD提供了详尽的10种不同的设计规则,这些设计规则则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性等规则;根据这些规则, Protel DXP进行自动布局和自动布线;很大程度上,布线是否成功和布线的质量的高低取决于设计规则的合理性,也依赖于用户的设计经验;对于具体的电路可以采用不同的设计规则,如果是设计双面板,很多规则可以采用系统默认值,系统默认值就是对双面板进行布线的设置;本章将对Protel DXP的布线规则进行讲解;设计规则设置进入设计规则设置对话框的方法是在PCB电路板编辑环境下,从Protel DXP的主菜单中执行菜单命令Desing/Rules ……,系统将弹出如图6-1所示的PCB Rules and Constraints EditorPCB设计规则和约束对话框;图6-1 PCB设计规则和约束对话框该对话框左侧显示的是设计规则的类型,共分10类;左边列出的是Desing Rules 设计规则 ,其中包括Electrical 电气类型、 Routing 布线类型、 SMT 表面粘着元件类型规则等等,右边则显示对应设计规则的设置属性;该对话框左下角有按钮Priorities ,单击该按钮,可以对同时存在的多个设计规则设置优先权的大小;对这些设计规则的基本操作有：新建规则、删除规则、导出和导入规则等;可以在左边任一类规则上右击鼠标,将会弹出如6-2所示的菜单;在该设计规则菜单中, New Rule是新建规则； Delete Rule是删除规则； ExportRules是将规则导出,将以 .rul为后缀名导出到文件中； Import Rules是从文件中导入规则；Report ……选项,将当前规则以报告文件的方式给出; 图6 —2设计规则菜单下面,将分别介绍各类设计规则的设置和使用方法;电气设计规则Electrical 电气设计规则是设置电路板在布线时必须遵守,包括安全距离、短路允许等4个小方面设置;1 ． Clearance 安全距离选项区域设置安全距离设置的是PCB 电路板在布置铜膜导线时,元件焊盘和焊盘之间、焊盘和导线之间、导线和导线之间的最小的距离;下面以新建一个安全规则为例,简单介绍安全距离的设置方法;1 在Clearance上右击鼠标,从弹出的快捷菜单中选择New Rule ……选项,如图6-3所示;图6-3 新建规则系统将自动当前设计规则为准,生成名为Clearance_1的新设计规则,其设置对话框如图6-4所示;图6-4 新建Clearance_1设计规则2 在Where the First object matches选项区域中选定一种电气类型;在这里选定Net单选项,同时在下拉菜单中选择在设定的任一网络名;在右边Full Query中出现InNet 字样,其中括号里也会出现对应的网络名;3 同样的在where the Second object matches选项区域中也选定Net单选项,从下拉菜单中选择另外一个网络名;4 在Constraints选项区域中的Minimum Clearance文本框里输入8mil ;这里Mil 为英制单位, 1mil=10 -3 inch, linch= ;文中其他位置的mil也代表同样的长度单位;5 单击Close按钮,将退出设置,系统自动保存更改;设计完成效果如图6-5所示;图6-5 设置最小距离2 ． Short Circuit 短路选项区域设置短路设置就是否允许电路中有导线交叉短路;设置方法同上,系统默认不允许短路,即取消Allow Short Circuit复选项的选定,如图6- 6所示;图6-6 短路是否允许设置3 ． Un-Routed Net 未布线网络选项区域设置可以指定网络、检查网络布线是否成功,如果不成功,将保持用飞线连接;4 ． Un-connected Pin 未连接管脚选项区域设置对指定的网络检查是否所有元件管脚都连线了;布线设计规则Routing 布线设计规则主要有如下几种;1 ． Width 导线宽度选项区域设置导线的宽度有三个值可以供设置,分别为Max width 最大宽度、 Preferred Width 最佳宽度、 Min width 最小宽度三个值,如图6-7所示;系统对导线宽度的默认值为10mil ,单击每个项直接输入数值进行更改;这里采用系统默认值10mil设置导线宽度;图6 -7 设置导线宽度2. Routing Topology 布线拓扑选项区域设置拓扑规则定义是采用的布线的拓扑逻辑约束; Protel DXP中常用的布线约束为统计最短逻辑规则,用户可以根据具体设计选择不同的布线拓扑规则; Protel DXP提供了以下几种布线拓扑规则;Shortest 最短规则设置最短规则设置如图6-8所示,从Topology下拉菜单中选择Shortest选项,该选项的定义是在布线时连接所有节点的连线最短规则;图6 -8 最短拓扑逻辑Horizontal 水平规则设置水平规则设置如图6- 9所示,从Topoogy下拉菜单中选择Horizontal选基;它采用连接节点的水平连线最短规则;图6-9 水平拓扑规则Vertical 垂直规则设置垂直规则设置如图6-10所示,从Tolpoogy下拉菜单中选择Vertical选项;它采和是连接所有节点,在垂直方向连线最短规则;图 6-10 垂直拓扑规则Daisy Simple 简单雏菊规则设置简单雏菊规则设置如图 6-11所示,从Tolpoogy下拉菜单中选择Daisy simple选项;它采用的是使用链式连通法则,从一点到另一点连通所有的节点,并使连线最短;图 6-11简单雏菊规则Daisy-MidDriven 雏菊中点规则设置雏菊中点规则设置如图6-12所示,从Tolpoogy下拉菜单中选择Daisy_MidDiven 选项;该规则选择一个Source 源点,以它为中心向左右连通所有的节点,并使连线最短;图 6-12雏菊中点规则Daisy Balanced 雏菊平衡规则设置雏菊平衡规则设置如图6-13所示,从Tolpoogy下拉菜单中选择Daisy Balanced 选项;它也选择一个源点,将所有的中间节点数目平均分成组,所有的组都连接在源点上,并使连线最短;图 6-13雏菊平衡规则Star Burst 星形规则设置星形规则设置如图6-14所示,从Tolpoogy下拉菜单中选择Star Burst选项;该规则也是采用选择一个源点,以星形方式去连接别的节点,并使连线最短;图 6-14 Star Burst 星形规则3. Routing Rriority 布线优先级别选项区域设置该规则用于设置布线的优先次序,设置的范围从0~100 ,数值越大,优先级越高,如图6-15所示;图 6-15 布线优先级设置4. Routing Layers 布线图选殴区域设置该规则设置布线板导的导线走线方法;包括顶层和底层布线层,共有32个布线层可以设置,如图6-16所示;图 6-16 布线层设置由于设计的是双层板,故Mid-Layer 1到Mid-Layer30都不存在的,该选项为灰色不能使用,只能使用Top Layer和Bottom Layer两层;每层对应的右边为该层的布线走法;Prote DXP提供了11种布线走法,如图6 -17所示;图 6-17 11 种布线法各种布线方法为： Not Used该层不进行布线； Horizontal该层按水平方向布线 ;Vertical该层为垂直方向布线； Any该层可以任意方向布线； Clock该层为按一点钟方向布线； Clock该层为按两点钟方向布线； Clock该层为按四点钟方向布线；Clock该层为按五点钟方向布线； 45Up该层为向上45 °方向布线、 45Down该层为向下 45 °方法布线； Fan Out该层以扇形方式布线;对于系统默认的双面板情况,一面布线采用Horizontal 方式另一面采用Vertical 方式;5 ． Routing Corners 拐角选项区域设置布线的拐角可以有45 °拐角、90 °拐角和圆形拐角三种,如图6－18所示;图 6－18 拐角设置从Style上拉菜单栏中可以选择拐角的类型;如图6 －16中Setback文本框用于设定拐角的长度; To文本框用于设置拐角的大小;对于90 °拐角如图6－19所示,圆形拐角设置如图6－20所示;图 6－19 90 °拐角设置图 6－20 圆形拐角设置6 ． Routing Via Style 导孔选项区域设置该规则设置用于设置布线中导孔的尺寸,其界面如图6－21所示;图 6 －21 导孔设置可以调协的参数有导孔的直径via Diameter和导孔中的通孔直径Via Hole Size ,包括Maximum 最大值、 Minimum 最小值和Preferred 最佳值;设置时需注意导孔直径和通孔直径的差值不宜过小,否则将不宜于制板加工;合适的差值在10mil以上;阻焊层设计规则Mask 阻焊层设计规则用于设置焊盘到阻焊层的距离,有如下几种规则;1 ． Solder Mask Expansion 阻焊层延伸量选项区域设置该规则用于设计从焊盘到阻碍焊层之间的延伸距离;在电路板的制作时,阻焊层要预留一部分空间给焊盘;这个延伸量就是防止阻焊层和焊盘相重叠,如图6 —22所示系统默认值为4mil,Expansion设置预为设置延伸量的大小;图 6 — 22 阻焊层延伸量设置2 ． Paste Mask Expansion 表面粘着元件延伸量选项区域设置该规则设置表面粘着元件的焊盘和焊锡层孔之间的距离,如图6 —23所示,图中的Expansion设置项为设置延伸量的大小;图 6 — 23 表面粘着元件延伸量设置内层设计规则Plane 内层设计规则用于多层板设计中,有如下几种设置规则;1 ． Power Plane Connect Style 电源层连接方式选项区域设置电源层连接方式规则用于设置导孔到电源层的连接,其设置界面如图6 —24所示;图 6 — 24 电源层连接方式设置图中共有5项设置项,分别是：Conner Style 下拉列表：用于设置电源层和导孔的连接风格;下拉列表中有 3 个选项可以选择： Relief Connect 发散状连接、 Direct connect 直接连接和 No Connect 不连接;工程制板中多采用发散状连接风格;Condctor Width 文本框：用于设置导通的导线宽度;Conductors 复选项：用于选择连通的导线的数目,可以有 2 条或者 4 条导线供选择;Air-Gap 文本框：用于设置空隙的间隔的宽度;Expansion 文本框：用于设置从导孔到空隙的间隔之间的距离;2. Power Plane Clearance 电源层安全距离选项区域设置该规则用于设置电源层与穿过它的导孔之间的安全距离,即防止导线短路的最小距离,设置界面如图6 — 25所示,系统默认值20mil;图 6 — 25 电源层安全距离设置3 ． Polygon Connect style 敷铜连接方式选项区域设置该规则用于设置多边形敷铜与焊盘之间的连接方式,设置界面如图6 — 26所示;图 6 — 26 敷铜连接方式设置该设置对话框中Connect Style 、 Conductors和Conductor width的设置与Power Plane Connect Style选项设置意义相同,在此不同志赘述;最后可以设定敷铜与焊盘之间的连接角度,有90angle90 ° 和45Angle 45 °角两种方式可选;测试点设计规则Testpiont 测试点设计规则用于设计测试点的形状、用法等,有如下几项设置;1 ． Testpoint Style 测试点风格选项区域设置该规则中可以指定测试点的大小和格点大小等,设置界面如图6 — 27所示;图 6 — 27 测试点风格设置该设置对话框有如下选项：Size文本框为测试点的大小, Hole Size文本框为测试点的导孔的大小,可以指定Min 最小值、 Max 最大值和 Preferred 最优值;Grid Size文本框：用于设置测试点的网格大小;系统默认为1mil大小;Allow testpoint under component 复选项：用于选择是否允许将测试点放置在元件下面;复选项Top 、 Bottom等选择可以将测试点放置在哪些层面上;右边多项复选项设置所允许的测试点的放置层和放置次序;系统默认为所有规则都选中;2 ． Testpoint Usage 测试点用法选项区域设置测试点用法设置的界面如图6 — 28所示;图 6 — 28 测试点用法设置该设置对话框有如下选项：Allow multiple testpoints on same net复选项：用于设置是否可以在同一网络上允许多个测试点存在;Testpoint 选项区域中的单选项选择对测试点的处理,可以是Required 必须处理、 Invalid 无效的测试点和 Don't care 可忽略的测试点;电路板制板规则Manufacturing 电路板制板规则用于对电路板制板的设置,有如下几类设置：1. Minimum annular Ring 最小焊盘环宽选项区域设置电路板制作时的最小焊盘宽度,即焊盘外直径和导孔直径之间的有效期值,系统默认值为10 mil;2 ． Acute Angle 导线夹角设置选项区域设置对于两条铜膜导线的交角,不小于90 °;3 ． Hole size 导孔直径设置选项区域设置该规则用于设置导孔的内直径大小;可以指定导孔的内直径的最大值和最小值;Measurement Method下拉列表中有两种选项： Absolute以绝对尺寸来设计, Percent以相对的比例来设计;采用绝对尺寸的导孔直径设置对话框如图6 — 29所示以mil为单位;图 6 — 29 导孔直径设置对话框4 ． Layers Pais 使用板层对选项区域设置在设计多层板时,如果使用了盲导孔,就要在这里对板层对进行设置;对话框中的复选取项用于选择是否允许使用板层对 layers pairs 设置;本章中,对Protel DXP提供的10种布线规则进行了介绍,在设计规则中介绍了每条规则的功能和设置方法;这些规则的设置属于电路设计中的较高级的技巧,它设计到很多算法的知识;掌握这些规则的设置,就能设计出高质量的PCB电路;双面板布线技巧一双面板布线技巧在当今激烈竞争的电池供电市场中,由于成本指标限制,设计人员常常使用双面板;尽管多层板4层、6层及8层方案在尺寸、噪声和性能方面具有明显优势,成本压力却促使工程师们重新考虑其布线策略,采用双面板;在本文中,我们将讨论自动布线功能的正确使用和错误使用,有无地平面时电流回路的设计策略,以及对双面板元件布局的建议;自动布线的优缺点以及模拟电路布线的注意事项设计PCB 时,往往很想使用自动布线;通常,纯数字的电路板尤其信号电平比较低,电路密度比较小时采用自动布线是没有问题的;但是,在设计模拟、混合信号或高速电路板时,如果采用布线软件的自动布线工具,可能会出现一些问题,甚至很可能带来严重的电路性能问题;例如,图1中显示了一个采用自动布线设计的双面板的顶层;此双面板的底层如图2所示,这些布线层的电路原理图如图3a和图3b所示;设计此混合信号电路板时,经仔细考虑,将器件手工放在板上,以便将数字和模拟器件分开放置;采用这种布线方案时,有几个方面需要注意,但最麻烦的是接地;如果在顶层布地线,则顶层的器件都通过走线接地;器件还在底层接地,顶层和底层的地线通过电路板最右侧的过孔连接;当检查这种布线策略时,首先发现的弊端是存在多个地环路;另外,还会发现底层的地线返回路径被水平信号线隔断了;这种接地方案的可取之处是,模拟器件12位A/D转换器MCP3202和参考电压源MCP4125放在电路板的最右侧,这种布局确保了这些模拟芯片下面不会有数字地信号经过;图3a和图3b所示电路的手工布线如图4、图5所示;在手工布线时,为确保正确实现电路,需要遵循一些通用的设计准则：尽量采用地平面作为电流回路；将模拟地平面和数字地平面分开；如果地平面被信号走线隔断,为降低对地电流回路的干扰,应使信号走线与地平面垂直；模拟电路尽量靠近电路板边缘放置,数字电路尽量靠近电源连接端放置,这样做可以降低由数字开关引起的di/dt效应;这两种双面板都在底层布有地平面,这种做法是为了方便工程师解决问题,使其可快速明了电路板的布线;厂商的演示板和评估板通常采用这种布线策略;但是,更为普遍的做法是将地平面布在电路板顶层,以降低电磁干扰;图 1 采用自动布线为图3所示电路原理图设计的电路板的顶层图 2 采用自动布线为图3所示电路原理图设计的电路板的底层图 3a 图1、图2、图4和图5中布线的电路原理图图 3b 图1、图2、图4和图5中布线的模拟部分电路原理图有无地平面时的电流回路设计对于电流回路,需要注意如下基本事项：1. 如果使用走线,应将其尽量加粗;。
PCB布局,布线工艺审查Check List
3 7.9 细密间距引脚，0402贴片器件与传送边所在的板边距离要求大于10m.10 相邻插件元件本体之间的最小距离为0.5mm，焊盘之间的最小距离为1mm。
是[ ] 否[ ] 无[ ] 免[ ]
7.11
插装元器件以焊盘排列方向平行于波峰焊方向布局，连接器等多个引脚在一条直线 上的器件的轴线要求和波峰焊方向平行。
≤0.300g/mm2；J 形引脚器件：A≤0.200g/mm2；面阵列器件：A≤0.100g /mm2）
7.5 除结构有特殊要求之外，插件器件是否布局在PCB板的同一面，避免双面布局插件器 是[ ] 否[ ] 无[ ] 免[ ] 件。
7.6 不同属性的金属件或金属壳体的器件不能相碰。确保最小1.0mm的距离满足安装要求。是[ ] 否[ ] 无[ ] 免[ ]
是[ ] 否[ ] 无[ ] 免[ ]
1.3 PCB走线时，应做到横平竖直，斜线按45度角走线，拐弯，连接处避免产生尖角。 是[ ] 否[ ] 无[ ] 免[ ]
1.4
走线不能覆盖焊盘，应从焊盘末端引线；密间距的SMT焊盘（间距小于0.65mm）引脚 需要连接时，应从焊盘外部连接，不容许在焊脚中间直接连接。
是[ ] 否[ ] 无[ ] 免[ ]
1.5
片式元件走线和焊盘连接要避免不对称走线,IC元器件引脚的出线应从焊盘端面中心 位置引出。
是[ ] 否[ ] 无[ ] 免[ ]
1
布线设计
1.6
1OZ铜厚的PCB：线宽要求≥4mil，外层线间距≥5mil，内层线间距≥4mil；2OZ铜厚 的PCB：线宽≥6mil，线间距≥6mil。
是[ ] 否[ ] 无[ ] 免[ ]
1.7 对于防腐蚀要求高的PCB，细密线路要求设计到PCB板底面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB布线及设计规则检查
[提示]PCB中常见错误：
（1）网络载入时报告NODE没有找到： a. 原理图中的元件使用了pcb库中没有的封装； b. 原理图中的元件使用了pcb库中名称不一致的封装； c. 原理图中的元件使用了pcb库中pin number不一致的封装。
如三极管：sch中pin number 为e,b,c, 而pcb中为1，2，3。
（2）打印时总是不能打印到一页纸上： a. 创建pcb库时没有在原点； b. 多次移动和旋转了元件，pcb板界外有隐藏的字符。
选择显示所有隐藏的字符，缩小pcb, 然后移动字符到边界内。
（3）DRC报告网络被分成几个部分：表示这个网络没有连通，看报告文件，使用选择CONNECTED COPPER查找。
另外提醒朋友尽量使用WIN2000, 减少蓝屏的机会；多几次导出文件，做成新的DDB文件，减少文件尺寸和PROTEL僵死的机会。
如果作较复杂的设计，尽量不要使用自动布线。
（4）在PCB设计中装入网络表后，提示很多错误，主要是关于封装的错误：这是由于在原理图设计时没有填写FOOtprint一栏。
应回到原理图中，主要是对于电阻、电容等分立元件重新填写这一栏，并且一定要生成新的网络表。
（5）在装入网络表时Action项提示Add nod－1 to NetN00001，Error项提示Component not found的错误：这是由于有的元件的Designator项未填写造成的。
只要在原理图中重新填写此项并重新生成网络表即可。
第九单元第1题
PROTE上机习题精选2
样图9-01
[操作要求]
1、布线设计：
●打开Unit9\Y9-01.pcb文件。
●加载Unit9\，用Protel的自动布线功能进行布线。
●设置自动布线线宽为12mil，双层板，Via直径为52mil，，Via Hole直径为28mil；Pad
直径为62mil，Pad Hole直径为30mil；Top层垂直布线、BOTTOM层水平布线，最小安全间距为5mil。
●不能自动布线的可采取手工布线，手工布线时可适当减小线宽。
2、板的整理及设计规则检查：
●对NET239、NET355 和NET619进行适当调整，调整NET239的线宽为13mil，NET355
的线宽为10mil，NET619的线宽为9mil。
●把NET343当做地线，在TOP层和BOTTOM层加“地”填充（主要在板的四周位置）●布线、调整完毕，对整板进行设计规则检查，直到无错为止。
将上述操作结果保存到考生文件夹中，命名为X9-01.pcb。
最终效果如样图9-01所示。
第九单元第2题。
