PCB布板布线规则
pcb布线规则及技巧
使用自动布线工具需 要合理设置参数，以 确保布线的质量和效 果。
自动布线工具可以自 动优化线路布局，减 少线路交叉和干扰。
考虑电磁兼容性
在布线过程中需要考虑电磁兼容 性，避免线路之间的干扰和冲突。
合理选择线宽和间距，以降低电 磁干扰的影响。
考虑使用屏蔽、接地等措施，提 高电磁兼容性。
04 PCB布线中的挑战及应对 策略
模拟电路板布线
总结词：模拟电路板布线需要特别关注信号的 连续性和稳定性。
01
确保信号的连续性和稳定性，避免信号的 突变和噪声干扰。
03
02
详细描述：在模拟电路板布线中，应遵循以 下规则和技巧
04
考虑信号的带宽和频率，以选择合适的传 输线和端接方式。
优化布线长度和布局，以减小信号的延迟 和失真。
05
1 2
高速信号线应进行阻抗匹配
高速信号线的阻抗应与终端负载匹配，以减小信 号反射和失真。
敏感信号线应进行隔离
敏感信号线应与其他信号线隔离，以减小信号干 扰和噪声。
3
大电流信号线应进行散热设计
大电流信号线应考虑散热问题，以保证电路的正 常运行。
03 PCB布线技巧
优化布线顺序
01
02
03
先电源后信号
3. 解决策略：对于已存 在的电磁干扰问题，可 以尝试优化PCB布局、 改进屏蔽设计、增加滤 波器或调整接地方式等 技术手段进行改善。
05 PCB布线实例分析
高速数字电路板布线
在此添加您的文本17字
总结词：高速数字电路板布线需要遵循严格的规则和技巧 ，以确保信号完整性和可靠性。
在此添加您的文本16字
考虑电磁兼容性
布线过程中需要考虑电磁兼容性，通过合理的布线设计减小电磁干扰和辐射，提 高电路板的电磁性能。
PCB布板布线规则
PCB布板布线规则1.宽度与间距要求：根据电流、信号传输等需求，确定导线的宽度和间距。
宽度过小会导致电流过载，宽度过大则会浪费空间。
而间距过小会导致干扰和电容耦合，间距过大则会浪费空间。
2.信号与电源分离：将信号和电源线路分离布线，避免信号间的干扰以及对信号产生的电磁辐射干扰。
3.地线布线：合理布置地线，确保回流电流的畅通，减小接地回路的电阻，提高电路抗干扰性能。
4.电源线协调：合理布置电源线，降低电源线的阻抗，减小电源线对信号的干扰程度。
5.信号线长度匹配：在设计中，对于相同类型的信号，尽量使其长度相等，以减小因信号到达时间不同而引起的传输延迟和干扰。
6.差分信号布线：对于差分信号传输的线路，在布线时要注意使两个信号线的长度相等，并且平行放置，以保证差模信号的均衡和抗干扰性能。
7.组件布局：根据电路的功能需求和信号距离等因素，合理布局电路上的各个元件，减小信号传输路径的长度，降低信号损耗和干扰。
8.信号层协调：在多层PCB布板中，要合理划分信号层和电源层的位置，避免信号与电源之间的串扰和干扰。
9.绕线路径合理布置：绕线时要避免直角弯道，尽量采用45度角或圆弧的方式，以减少信号的反射和串扰。
10.引脚分离：对于输入输出端口，要尽量将其分离布局，减少接口之间的干扰和串扰。
11.保持电网的连续性：在布线过程中要确保电网的连续性，避免因分割而导致电流回流困难，影响电路的性能和稳定性。
12.良好的散热设计：在布线时要充分考虑散热问题，合理布置散热元件和散热通道，确保电路的稳定工作。
总之，PCB布板布线规则是为了保证电路可靠性、抗干扰性和性能的关键要求，在布线过程中要综合考虑信号传输特性、电路功能需求以及制造工艺等因素，合理布局和布线，确保电路的性能和可靠性。
PCB板布局布线基本规则
PCB板布局布线基本规则PCB（Printed Circuit Board）板布局布线是电路设计中的关键步骤之一，正确合理的布局布线可以保证电路的性能与稳定性。
下面将介绍一些PCB板布局布线的基本规则。
1.分离高频与低频信号：将高频与低频信号进行分离布局，以减少干扰。
高频信号线与低频信号线应尽可能平行布线，减少交叉。
2.分离模拟与数字信号：模拟与数字信号互相干扰的可能性较大，应将二者分离布局。
同时，在两者的接口处应预留地线屏蔽来降低非线性失真。
3.分层布局：将电路分布在不同的层次上，以减少干扰。
一般将模拟信号和数字信号分布在不同的层次上，并通过地平面、电源平面等层次进行电磁屏蔽。
4.自上而下布局：从信号源开始，自上而下分布。
这样可以减少信号线的长度，降低信号线的阻抗。
在布局时应尽量控制信号线的长度，避免过长导致信号衰减。
5.电源布局：电源是整个电路的基础，应尽可能靠近电源输入端布局，减少电源线路长度，降低电源线的阻抗。
同时，电源线应与信号线分离布线，避免互相干扰。
6.地线布局：地线在板布局中同样非常重要。
应尽量缩短地线的长度，减低地线的阻抗，并合理布局地线的走向，避免地线回团。
7.路径最佳化：布局时应保证信号路径的最短化，减少信号线的长度，降低信号传输时的延迟和衰减。
8.信号线与分量之间的距离：信号线与分量之间的距离尽可能短，可以减少耦合与串扰。
9.三角规则：同一面板上尽量遵循三角形规则，将相关信号线布局成三角形状，以减少互相干扰。
10.差分线布局：对于高速信号线，采用差分传输可以减少噪声和串扰。
差分信号线应尽可能平行布线，并保持等长。
11.布线层次顺序：布线时应按照信号的重要程度进行布线，先布线主干信号，再布线次要信号。
12.符号规范：在布线过程中应遵循相应的电气规范，使用适当的符号表示不同的信号。
总的来说，PCB板布局布线中的基本规则都是为了减少干扰、降低阻抗、缩短信号路径，保证电路的性能稳定性。
PCB布板布线规则
PCB布板布线规则在PCB设计中，布板布线规则起着至关重要的作用，它决定了电路板的性能和可靠性。
下面我们将详细探讨几个常见的PCB布板布线规则。
1.安全间距规则：安全间距规则是指保持相邻的线路之间具有足够的间距，以防止电路中的高电压信号或高功率信号干扰其他信号或导致短路。
通常，安全间距规则由厂商提供的技术规格或标准确定。
2.电路分区规则：电路分区规则是指将电路板按照功能和信号类型进行分区，以减少信号之间的干扰。
例如，可以将模拟和数字电路分开，或将高速信号和低速信号分开。
电路分区规则可以通过在电路板上划分区域并设置屏蔽层来实现。
3.地线规则：地线规则是指保持地线连接的连续性和稳定性，以减少信号回路中的噪声干扰和地回路中的共模电压。
在PCB设计中，地线应尽可能短，且接地网络应设置为低阻抗。
4.信号完整性规则：信号完整性规则是指保持信号的准确传输，避免信号失真和时序问题。
例如，在高速数字信号中，信号线应具有正确的阻抗匹配，并采取一系列措施来减少信号反射和串扰。
5.高频规则：在高频电路设计中，需要遵守一系列高频规则。
这包括保持信号传输线的正确长度和屏蔽，以减少信号损耗和干扰。
还应避免在高频信号线附近放置大型金属物体，以减少信号反射和散射。
6.差分信号规则：差分信号规则适用于差分信号传输线的布线。
差分信号线通常具有相同长度和特定的间距。
布线时，应尽量避免差分信号线与其他信号线交叉，并采取措施来减少差分信号线之间的串扰。
7.热管理规则：热管理规则是指在PCB设计中确保良好的热分布和散热效果的规则。
例如，在布线过程中，需要合理安排功率较高的元件和电路板上的散热器，以保持温度均匀，避免过热导致性能不稳定或元件寿命缩短。
8.阻抗匹配规则：阻抗匹配规则适用于高速数字信号和模拟信号的传输线。
通过调整线宽、间距和层厚，可以确保信号线的阻抗与驱动器和接收器的阻抗匹配，从而减少信号反射和损耗。
除了以上的规则外，还应遵循一些基本的布线原则，如尽量缩短信号路径、避免信号线过多交叉、避免使用过多的拐角和T型交叉、合理设置电源和地线、避免大规模的信号层间切换等。
PCB板布局原则布线技巧
PCB板布局原则布线技巧1.PCB板布局原则：-分区布局：将电路板分成不同的区域，将功能相似的电路组件放在同一区域内，有利于信号的传输和维护。
比如，将稳压电路、放大电路、数字电路等放在不同的区域内。
-尽量减少线路长度：线路长度越长，电阻和电感越大，会引入更多的信号损耗和噪声，影响电路的性能。
因此，尽量把线路缩短，减少线路长度。
-避免线路交叉：线路交叉会引入互相干扰的可能性，产生串扰和相互耦合。
因此，尽量避免线路的交叉，使布局更加清晰。
-电源和地线布局：电源和地线是电路中非常重要的信号传输线路，应该尽量压缩在一起，减小回路面积，从而降低电磁干扰的发生。
-高频和低频电路分离：将高频电路和低频电路分开布局，避免高频电路对低频电路的干扰。
2.PCB板布线技巧：-网格布线：将布线分成网格形式，每个网格中只允许一条线路通过，可以提高布线的整齐度和美观度。
-使用规则层：在PCB设计软件中，可以使用规则层进行布线规划，指定线路的宽度、间距等参数，保证布线的一致性和可靠性。
-使用层次布线：将线路分成不同的层次进行布线，可以减少线路的交叉，降低噪声的产生。
-注意差分信号的布线：对于差分信号线路，保持两条线路的长度和布线路径尽量相同，可以减小差分信号之间的差别，提高信号完整性。
-避免直角和锐角：直角和锐角容易引起信号反射和串扰，应尽量避免使用直角和锐角的线路走向，采用圆滑的线路路径。
总结：PCB板布局和布线是PCB设计中不可忽视的环节，合理的布局和布线可以提高电路的性能和可靠性。
通过遵循一些原则，如分区布局、减少线路长度、避免线路交叉等，并结合一些布线技巧，如网格布线、使用规则层、使用层次布线等，可以实现高质量的布局和布线。

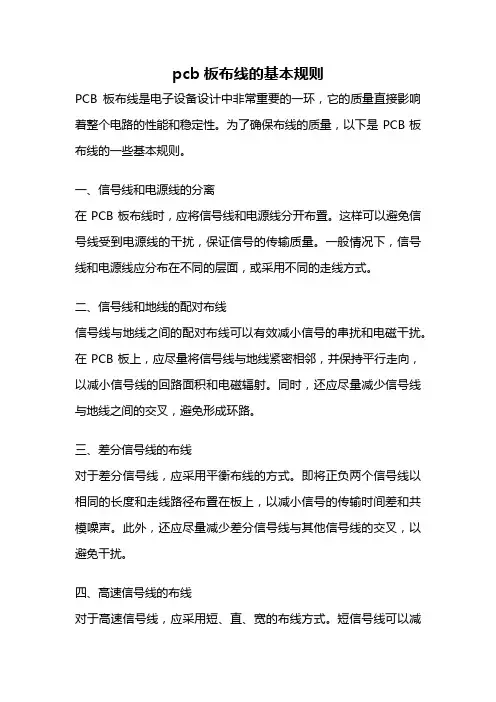

pcb板布线的基本规则
pcb板布线的基本规则PCB板布线是电子设备设计中非常重要的一环，它的质量直接影响着整个电路的性能和稳定性。
为了确保布线的质量，以下是PCB板布线的一些基本规则。
一、信号线和电源线的分离在PCB板布线时，应将信号线和电源线分开布置。
这样可以避免信号线受到电源线的干扰，保证信号的传输质量。
一般情况下，信号线和电源线应分布在不同的层面，或采用不同的走线方式。
二、信号线和地线的配对布线信号线与地线之间的配对布线可以有效减小信号的串扰和电磁干扰。
在PCB板上，应尽量将信号线与地线紧密相邻，并保持平行走向，以减小信号线的回路面积和电磁辐射。
同时，还应尽量减少信号线与地线之间的交叉，避免形成环路。
三、差分信号线的布线对于差分信号线，应采用平衡布线的方式。
即将正负两个信号线以相同的长度和走线路径布置在板上，以减小信号的传输时间差和共模噪声。
此外，还应尽量减少差分信号线与其他信号线的交叉，以避免干扰。
四、高速信号线的布线对于高速信号线，应采用短、直、宽的布线方式。
短信号线可以减小信号的传输时间，直信号线可以减小信号的传输延迟，宽信号线可以增加信号的传输带宽。
此外，还应尽量减少高速信号线与其他信号线的交叉，避免干扰。
五、规避过孔和过桥在PCB板布线时，应尽量避免过孔和过桥的情况。
过孔会引起信号的串扰和电磁辐射，过桥会增加信号的传输路径和延迟。
因此，应合理规划布线路径，避免过孔和过桥的出现。
六、规避射频干扰射频信号对布线的要求非常高，容易受到干扰。
在PCB板布线时，应尽量避免射频信号线与其他信号线的交叉，减小射频信号的回路面积和电磁辐射。
同时，还应采用屏蔽罩等措施来减小射频信号的干扰。
七、保持布线的对称性在PCB板布线时，应尽量保持布线的对称性。
对称布线可以减小信号的传输差异和串扰，提高信号的稳定性和抗干扰能力。
同时，对称布线还可以减小板上的电磁辐射，提高整个电路的抗干扰能力。
总结起来，PCB板布线的基本规则包括信号线和电源线的分离、信号线和地线的配对布线、差分信号线的布线、高速信号线的布线、规避过孔和过桥、规避射频干扰、保持布线的对称性等。
PCB板布局布线基本规则
PCB板布局布线基本规则PCB（Printed Circuit Board，印刷电路板）布局布线是电子产品设计中非常重要的一步，它决定了电路板的性能和可靠性。
下面将介绍一些PCB板布局布线的基本规则。
1.尽量规划好电路板的整体布局。
合理的整体布局可以降低电磁干扰和噪声，提高信号的可靠性。
布局过程中，需要考虑各个电路模块的电源分布、信号线的走向和电路板边缘的保留空间等因素。
2.尽量减少信号线的长度。
信号线过长会引起信号衰减、时钟偏差和串扰等问题。
因此，应尽量减少长距离信号线的使用，并将不同功能模块的信号线放在靠近彼此的位置，以缩短线路长度。
3.引脚布局要合理。
电路板上的引脚布局应遵循一定的规则，如相同功能的引脚应该靠近彼此，避免交叉连接；高频信号线和低频信号线应分开布局，以防止互相干扰；输入和输出信号一般不要使用同一个引脚。
4.电源和地线的布局要合理。
电源和地线是电路工作的基础，其布局质量直接影响整体性能。
应尽量减少电源和地线的长度，避免共享电源或地线的引脚。
此外，电源和地线的宽度也要足够，以满足电流的要求。
5.差分线路应尽量成对布线。
差分信号线路通常由两根线组成，它们相互平行，保持相同的长度和间距。
这种布线方式可以减小干扰并提高抗干扰能力。
6.避免使用尖锐的角度和过窄的宽度。
锐角和过窄的线路会增加信号的传输损耗，并增加线路的阻抗。
在布局和布线过程中，应尽量避免生成锐角，选择合适的宽度。
7.需要进行地线屏蔽的信号要有相应的地线屏蔽层。
一些对干扰非常敏感的信号线，如高频信号线和时钟信号线，需要有地线屏蔽层进行保护，防止外界干扰。
8.PCB板的散热设计。
在布局布线过程中，需要考虑板上发热器件的散热问题。
可以尽量将发热器件靠近PCB板的边缘，以方便散热或使用附加的散热设计。
9.电路板边缘的保留空间。
为了使电路板在安装时能够与其他组件或设备连接，需要在板的边缘预留一定的空间。
这个空间通常被称为边际空间，用于放置连接器、插座等。
PCB板布局原则布线技巧
PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。
2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。
3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。
4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。
5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。
二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。
2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。
3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。
对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。
4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。
对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。
5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。
同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。
6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。
7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。
三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。
2.尽量减小信号线的面积，减少对周围信号的干扰。
3.尽量采用四方对称布线，减少线路不平衡引起的干扰。
4.尽量降低线路阻抗，提高信号的传输质量。
PCB布局布线基本规则
PCB布局布线基本规则1.尽量减少电路板的层数。
每增加一层电路板的层数会增加制造成本和设计复杂度，同时也会增加信号传输的延迟。
因此，尽量保持电路简单，减少层数。
2.分离高频和低频信号。
高频信号容易受到干扰，因此应当尽量与低频信号分离。
可以采用不同的层或区域来布置高频和低频信号的元件，或者使用地平面分离高频和低频信号。
3.分割地平面和电源平面。
电路板上应该有专门的地平面和电源平面，以提供良好的电源和地引线。
这样可以减少信号线和引线的长度，降低电磁干扰。
4.保持信号线和供电线的最小间隔。
信号线和供电线之间的间隔越小，电磁干扰就越小。
因此，在布局时要尽量将信号线和供电线保持一定的距离，避免相互干扰。
5.将相互影响的元件放在一起。
相互影响的元件包括开关、驱动器、传感器等。
将它们放在相邻的位置可以减少互相作用产生的干扰。
6.避免产生环形信号线。
环形信号线会产生反射和干扰，影响信号传输稳定性。
因此，布线时应尽量避免产生环形信号线。
7.避免交叉布线。
交叉布线会产生互相干扰，影响信号传输质量。
因此，布线时应尽量避免信号线交叉。
如果无法避免，可以采用信号线层间的穿越或使用防干扰技术。
8.尽量使用直线布线。
直线布线可以减小信号的传输延迟和损耗。
此外，直线布线还可以提高电子产品的散热性能，提高整体性能。
9.保持信号线、供电线和地线的长度一致。
信号线、供电线和地线的长度一致可以减少信号的传输延迟和损耗，提高信号质量。
10.避免布线在电源和地线附近。
电源和地线附近会有较高的电磁干扰和噪声。
因此，布线时应尽量避免信号线在电源和地线附近。
以上是PCB布局布线的一些基本规则，通过遵循这些规则可以提高电路的可靠性和稳定性，减少噪声和电磁干扰，提高电子产品的整体品质。
当然，不同的电路和产品可能有更具体的规格和要求，设计者还需要根据具体情况进行布局和布线。
PCB板布局布线基本规则
PCB板布局布线基本规则一、元件布局基本规则1.按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm内不得贴装元、器件，螺钉等安装孔周围3.5mm （对于M2.5）、4mm（对于M3）内不得贴装元器件；3.卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4.元器件的外侧距板边的距离为5mm；5.贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6.金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7.发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8.电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9.其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil （或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
PCB布线基本规则
PCB布线基本规则1.分区布线法：将电路板划分为多个区域，根据电路功能的不同，将相应的器件进行分组布线。
这样做可以减少信号之间的干扰。
2.地线设计：地线是指回路的参考电平，良好的地线设计可以减少电路的噪声和互连的电磁辐射。
应尽量使用大面积的地铜，将其与电源引脚和地引脚连接。
3.信号与电源线分离：信号线和电源线应尽量分开布线，避免干扰和串扰。
一般来说，信号线与电源线之间的距离应保持在最小。
4.信号线和地线平行布线：信号线和地线的平行布线可以减少串扰和电磁辐射。
尽量使得信号线与地线的长度相同，以减小阻抗不匹配引起的问题。
5.信号线与电源线的过孔分离：过孔是将电路板的不同层连接的通道。
为了减少信号线与电源线之间的串扰和干扰，应将它们通过过孔连接的位置分开。
6.差分信号线的布线：差分信号线是指具有相反电压波形的一对信号线。
差分信号线布线要求两根线的长度相同且平行，以减少串扰和噪声。
7.高频信号线的长度控制：对于高频信号线，其长度是一个非常重要的因素。
频率越高，布线长度应控制在更短的范围内，以减小信号的传输损耗和干扰。
8.地面的铺设：在PCB布线中，应尽量铺设大面积的地面，以减小信号线与地线之间的阻抗不匹配和串扰。
9.避免导线的环形布线：布线过程中，尽量避免导线的环形布线，以减少信号传输时的噪声和反射。
10.考虑电磁兼容性（EMC）：在PCB布线中，需要考虑电磁兼容性，尽量减小电磁辐射和相互干扰。
总之，良好的PCB布线设计可以提高电路的性能和可靠性，减少干扰和噪声的影响。
尽量遵循上述基本规则，可以制定出符合需求的布线策略。
需要注意的是，每个PCB设计都有其特定的要求和限制，例如电路复杂性、尺寸和功耗等，设计时应根据具体情况进行布线。
PCB板布局布线基本规则
PCB板布局布线基本规则PCB布局布线是电子产品设计中十分重要的一环，正确的布局布线可以提高电路的性能和稳定性，减少电磁干扰和信号串扰。
以下是一些PCB 布局布线的基本规则。
1.分离模拟和数字信号：模拟信号和数字信号应尽量分离布局，以防止数字信号干扰模拟信号。
这样可以提高模拟信号的准确性和稳定性。
2.分离高频和低频信号：高频信号和低频信号应分离布局，以防止高频信号对低频信号造成干扰。
低频信号线应尽量远离高频信号线，或者采用屏蔽和隔离措施。
3.最短路径：信号线应尽可能短，以减少信号传输的延迟和损耗。
同时，信号线的长度应保持一致，以避免传输过程中的信号失真。
4.信号线的宽度和间距：信号线的宽度和间距应根据其电流大小和信号速度来设计。
较大的电流需要较宽的信号线来降低电阻，而高速信号需要较小的间距来减少串扰。
5.地线的布局：地线在PCB设计中极为重要，它是信号返回路径的重要一部分。
因此，应该确保地线宽度足够，以降低电阻，同时应尽量减少地线的串扰。
6.电源线的布局：电源线应尽量短，以减少电源波动对其他线路的影响。
此外，电源线应远离敏感信号线，以避免电源干扰。
8.组件标记和编号：对于复杂的PCB设计，正确的标记和编号可以帮助设计师更好地理解电路，并提高调试和维护的效率。
9.PCB层次和分区：复杂的电路可以使用多层PCB来布局布线，以降低信号干扰。
同时，可以将电路分区，将不同的功能电路分别布局，以提高整体性能和维护的便利性。
10.热管理：在布局中要考虑到发热元件的散热，避免将发热元件放在敏感的电路部分附近，以免影响其性能。
综上所述，正确的PCB布局布线可以提高电路的性能和稳定性，减少电磁干扰和信号串扰。
但以上仅是一些基本规则，实际设计中还需要考虑具体的应用环境和要求，因此在布局布线前，建议结合具体需求进行综合分析和优化设计。
PCB布局布线的一些规则
PCB布局布线的一些规则一、布局元器件布局的10条规则：1. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．2. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．3. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
4. 相同结构电路部分，尽可能采用“对称式”标准布局；5. 按照均匀分布、重心平衡、版面美观的标准优化布局；6. 同类型插装元器件在X或Y方向上应朝一个方向放置。
同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
7. 发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
8. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短；高电压、大电流信号与小电流，低电压的弱信号完全分开；模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分。
9、去偶电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。
10、元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。
二、布线（1）布线优先次序键信号线优先：摸拟小信号、高速信号、时钟信号和同步信号等关键信号优先布线密度优先原则：从单板上连接关系最复杂的器件着手布线。
从单板上连线最密集的区域开始布线注意点：a、尽量为时钟信号、高频信号、敏感信号等关键信号提供专门的布线层，并保证其最小的回路面积。
必要时应采取手工优先布线、屏蔽和加大安全间距等方法。
保证信号质量。
b、电源层和地层之间的EMC环境较差，应避免布置对干扰敏感的信号。
c、有阻抗控制要求的网络应尽量按线长线宽要求布线。
（2）四种具体走线方式1 、时钟的布线：时钟线是对EMC 影响最大的因素之一。
在时钟线上应少打过孔，尽量避免和其它信号线并行走线，且应远离一般信号线，避免对信号线的干扰。
PCB布板布线规则
细述PCB板布局布线基本规则的线路连接和功能实现，也是电源电路设计中重要的组成部分。
今天就将以本文来介绍PCB 板布局布线的基本规则。
一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开;2.定位孔、标准孔等非安装孔周围1.27mm内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件;3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路;4. 元器件的外侧距板边的距离为5mm;5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm;6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm;7. 发热元件不能紧邻导线和热敏元件;高热器件要均衡分布;8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔;9. 其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直;10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil（或0.2mm）;11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过;12、贴片单边对齐，字符方向一致，封装方向一致;13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线;2、电源线尽可能的宽，不应低于18mil;信号线宽不应低于12mil;cpu入出线不应低于10mil （或8mil）;线间距不低于10mil;3、正常过孔不低于30mil;4、双列直插：焊盘60mil，孔径40mil;1/4W电阻：51*55mil（0805表贴）;直插时焊盘62mil，孔径42mil;无极电容：51*55mil（0805表贴）;直插时焊盘50mil，孔径28mil;5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
Pcb布局规则和技巧
Pcb布局规则和技巧Pcb布局规章1、在通常状况下，全部的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在低层。
2、在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，在一般状况下不允许元件重叠;元件排列要紧凑，元件在整个版面上应分布匀称、疏密全都。
3、电路板上不同组件相临焊盘图形之间的最小间距应在1MM 以上。
4、离电路板边缘一般不小于2MM.电路板的最佳外形为矩形，长宽比为3:2或4:3.电路板面尺大于200MM乘150MM时，应考虑电路板所能承受的机械强度。
Pcb布局技巧在PCB的布局设计中要分析电路板的单元，依据其功能进行布局设计，对电路的全部元器件进行布局时，要符合以下原则：1、根据电路的流程支配各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持全都的方向。
2、以每个功能单元的核心元器件为中心，围绕他来进行布局。
元器件应匀称、整体、紧凑的排列在PCB上，尽量削减和缩短各元器件之间的引线和连接。
3、在高频下工作的电路，要考虑元器件之间的分布参数。
一般电路应尽可能使元器件并行排列，这样不但美观，而且装旱简单，易于批量生产。
特别元器件的位置在布局时一般要遵守以下原则：1、尽可能缩短高频元器件之间的连接，设法削减他们的分布参数及和相互间的电磁干扰。
易受干扰的元器件不能相互离的太近，输入和输出应尽量远离。
2一些元器件或导线有可能有较高的电位差，应加大他们的距离，以免放电引起意外短路。
高电压的元器件应尽量放在手触及不到的地方。
3、重量超过15G的元器件，可用支架加以固定，然后焊接。
那些又重又热的元器件，不应放到电路板上，应放到主机箱的底版上，且考虑散热问题。
热敏元器件应远离发热元器件。
4、对与电位器、可调电感线圈、可变电容器、微动开关等可调元器件的布局应考虑整块扳子的结构要求，一些常常用到的开关，在结构允许的状况下，应放置到手简单接触到的地方。
PCB板布局布线基本规则
一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm （对于M2.5）、4mm（对于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil （或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
PCB布线的基本规则与技巧
PCB布线的基本规则与技巧PCB（Printed Circuit Board，印刷电路板）布线是电子产品设计中非常重要的一环，它涉及到电路设计的优化、信号传输的质量以及电路板的可靠性等方面。
以下是一些PCB布线的基本规则与技巧。
1.分隔高频与低频信号：在布线过程中，应将高频和低频信号分隔开来，以减少相互干扰。
可以通过增加地线、使用地层或远离干扰源等方式实现。
2.避免信号线与电源线、地线交叉：信号线与电源线、地线交叉会引起互相干扰，影响信号的传输质量。
在布线时应尽量避免信号线与其他线路的交叉，并采取合适的措施进行隔离。
3.保持信号线的相互垂直：信号线之间保持垂直可以减少信号之间的干扰。
在布线时，应尽量使信号线垂直地通过其他信号线或电源线、地线。
4.尽量缩短信号线的长度：信号线的长度会对信号传输的延迟和损耗产生影响，因此在布线时应尽量缩短信号线的长度。
对于高频信号尤为重要。
5.使用平面与过孔进行地线连接：地线是电路板中非常重要的一条线路，它可以提供整个电路的参考电平。
在布线时，可以通过使用平面层与过孔来进行地线的连接，提高地线的连续性。
6.使用平面与过孔进行电源线连接：电源线的布线也是非常重要的，尤其是对于供电要求较高的芯片或模块。
在布线时，可以通过使用平面层与过孔来进行电源线的连接，减少电源线的阻抗。
7.控制线宽和线距：PCB布线中的线宽和线距对电路的阻抗、信号的传输速度以及电流的承载能力等都是有影响的。
在布线时要根据需要选择合适的线宽和线距，保证电路的性能。
8.避免信号环路：信号环路会引起信号的反馈和干扰，影响电路的正常工作。
在布线时应尽量避免信号环路的产生，可以采取断开一部分连接或改变布线路径等方式来解决。
9.保持信号对称性：对于差分信号线或时钟信号线，应保持信号的对称性。
在布线时应尽量使信号线的路径相同，长度相等，以减少差分信号之间的干扰。
10.考虑EMI（Electromagnetic Interference，电磁干扰）：在布线过程中应考虑到电磁干扰的问题，采取一些措施来减少电磁辐射和干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
细述PCB板布局布线基本规则PCB又被称为印刷电路板（PrintedCircuitBoard）,它可以实现电子元器件间的线路连接和功能实现，也是电源电路设计中重要的组成部分。
今天就将以本文来介绍PCB板布局布线的基本规则。
、元件布局基本规则1.按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开;2.定位孔、标准孔等非安装孔周围1.27mm内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件;3.卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路;4.元器件的外侧距板边的距离为5mm;5.贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm;6.金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm;7.发热元件不能紧邻导线和热敏元件;高热器件要均衡分布;8.电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔;9.其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm);11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过;12、贴片单边对齐，字符方向一致，封装方向一致;13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边W1mm的区域内，以及安装孔周围1mm内，禁止布线;2、电源线尽可能的宽，不应低于18mil;信号线宽不应低于12mil;cpu入出线不应低于10mil(或8mil);线间距不低于10mil;3、正常过孔不低于30mil;4、双列直插：焊盘60mil,孔径40mil;1/4W电阻：51*55mil(0805表贴)；直插时焊盘62mil,孔径42mil;无极电容：51*55mil(0805表贴)；直插时焊盘50mil,孔径28mil;5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
如何提高抗干扰能力和电磁兼容性？在研制带处理器的电子产品时，如何提高抗干扰能力和电磁兼容性？1、下面的一些系统要特别注意抗电磁干扰：(1)微控制器时钟频率特别高，总线周期特别快的系统。
(2)系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。
(3)含微弱模拟信号电路以及高精度A/D变换电路的系统。
2、为增加系统的抗电磁干扰能力采取如下措施：(1)选用频率低的微控制器：选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。
同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。
虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。
(2)减小信号传输中的畸变微控制器主要采用高速CMOS技术制造。
信号输入端静态输入电流在1mA左右，输入电容10PF左右，输入阻抗相当高，高速CMOS电路的输出端都有相当的带载能力，即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重，它会引起信号畸变，增加系统噪声。
当Tpd》Tr时，就成了一个传输线问题，必须考虑信号反射，阻抗匹配等问题。
信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。
可以粗略地认为，信号在印制板引线的传输速度，约为光速的1/3到1/2之间。
微控制器构成的系统中常用逻辑电话元件的Tr（标准延迟时间）为3到18ns之间。
在印制线路板上，信号通过一个7W的电阻和一段25cm长的引线，线上延迟时间大致在4〜20ns之间。
也就是说，信号在印刷线路上的引线越短越好，最长不宜超过25cm。
而且过孔数目也应尽量少，最好不多于2个。
当信号的上升时间快于信号延迟时间，就要按照快电子学处理。
此时要考虑传输线的阻抗匹配，对于一块印刷线路板上的集成块之间的信号传输，要避免出现Td》Trd的情况，印刷线路板越大系统的速度就越不能太快。
用以下结论归纳印刷线路板设计的一个规则：信号在印刷板上传输，其延迟时间不应大于所用器件的标称延迟时间。
（3）减小信号线间的交*干扰：A点一个上升时间为Tr的阶跃信号通过引线AB传向B端。
信号在AB线上的延迟时间是Td。
在D点，由于A点信号的向前传输，到达B点后的信号反射和AB线的延迟，Td时间以后会感应出一个宽度为Tr的页脉冲信号。
在C点，由于AB上信号的传输与反射，会感应出一个宽度为信号在AB线上的延迟时间的两倍，即2Td的正脉冲信号。
这就是信号间的交*干扰。
干扰信号的强度与C点信号的di/at有关，与线间距离有关。
当两信号线不是很长时，AB上看到的实际是两个脉冲的迭加。
CMOS工艺制造的微控制由输入阻抗高，噪声高，噪声容限也很高，数字电路是迭加100~200mv噪声并不影响其工作。
若图中AB线是一模拟信号，这种干扰就变为不能容忍。
如印刷线路板为四层板，其中有一层是大面积的地，或双面板，信号线的反面是大面积的地时，这种信号间的交*干扰就会变小。
原因是，大面积的地减小了信号线的特性阻抗，信号在D端的反射大为减小。
特性阻抗与信号线到地间的介质的介电常数的平方成反比，与介质厚度的自然对数成正比。
若AB线为一模拟信号，要避免数字电路信号线CD对AB的干扰，AB线下方要有大面积的地，AB线到CD线的距离要大于AB线与地距离的2~3倍。
可用局部屏蔽地，在有引结的一面引线左右两侧布以地线。
（4）减小来自电源的噪声电源在向系统提供能源的同时，也将其噪声加到所供电的电源上。
电路中微控制器的复位线，中断线，以及其它一些控制线最容易受外界噪声的干扰。
电网上的强干扰通过电源进入电路，即使电池供电的系统，电池本身也有高频噪声。
模拟电路中的模拟信号更经受不住来自电源的干扰。
（5）注意印刷线板与元器件的高频特性在高频情况下，印刷线路板上的引线，过孔，电阻、电容、接插件的分布电感与电容等不可忽略。
电容的分布电感不可忽略，电感的分布电容不可忽略。
电阻产生对高频信号的反射，引线的分布电容会起作用，当长度大于噪声频率相应波长的1/20时，就产生天线效应，噪声通过引线向外发射。
印刷线路板的过孔大约引起0.6pf的电容。
一个集成电路本身的封装材料引入2~6pf电容。
一个线路板上的接插件，有520nH的分布电感。
一个双列直扦的24引脚集成电路扦座，引入4~18nH的分布电感。
这些小的分布参数对于这行较低频率下的微控制器系统中是可以忽略不计的;而对于高速系统必须予以特别注意。
（6）元件布置要合理分区元件在印刷线路板上排列的位置要充分考虑抗电磁干扰问题，原则之一是各部件之间的引线要尽量短。
在布局上，要把模拟信号部分，高速数字电路部分，噪声源部分（如继电器，大电流开关等）这三部分合理地分开，使相互间的信号耦合为最小。
G处理好接地线印刷电路板上，电源线和地线最重要。
克服电磁干扰，最主要的手段就是接地。
对于双面板，地线布置特别讲究，通过采用单点接地法，电源和地是从电源的两端接到印刷线路板上来的，电源一个接点，地一个接点。
印刷线路板上，要有多个返回地线，这些都会聚到回电源的那个接点上，就是所谓单点接地。
所谓模拟地、数字地、大功率器件地开分，是指布线分开，而最后都汇集到这个接地点上来。
与印刷线路板以外的信号相连时，通常采用屏蔽电缆。
对于高频和数字信号，屏蔽电缆两端都接地。
低频模拟信号用的屏蔽电缆，一端接地为好。
对噪声和干扰非常敏感的电路或高频噪声特别严重的电路应该用金属罩屏蔽起来。
（7）用好去耦电容。
好的高频去耦电容可以去除高到1GHZ的高频成份。
陶瓷片电容或多层陶瓷电容的高频特性较好。
设计印刷线路板时，每个集成电路的电源，地之间都要加一个去耦电容。
去耦电容有两个作用：一方面是本集成电路的蓄能电容，提供和吸收该集成电路开门关门瞬间的充放电能;另一方面旁路掉该器件的高频噪声。
数字电路中典型的去耦电容为0.1uf的去耦电容有5nH分布电感，它的并行共振频率大约在7MHz左右，也就是说对于10MHz以下的噪声有较好的去耦作用，对40MHz以上的噪声几乎不起作用。
1uf，10uf电容，并行共振频率在20MHz以上，去除高频率噪声的效果要好一些。
在电源进入印刷板的地方和一个1uf或10uf的去高频电容往往是有利的，即使是用电池供电的系统也需要这种电容。
每10片左右的集成电路要加一片充放电电容，或称为蓄放电容，电容大小可选10uf。
最好不用电解电容，电解电容是两层溥膜卷起来的，这种卷起来的结构在高频时表现为电感，最好使用胆电容或聚碳酸酝电容。
去耦电容值的选取并不严格，可按C=1/f计算；即10MHz取0.1uf，对微控制器构成的系统，取0.1~0.01uf之间都可以。
3、降低噪声与电磁干扰的一些经验。
（1）能用低速芯片就不用高速的，高速芯片用在关键地方。
（2）可用串一个电阻的办法，降低控制电路上下沿跳变速率。
（3）尽量为继电器等提供某种形式的阻尼。
（4）使用满足系统要求的最低频率时钟。
（5）时钟产生器尽量*近到用该时钟的器件。
石英晶体振荡器外壳要接地。
（6）用地线将时钟区圈起来，时钟线尽量短。
（7）I/O驱动电路尽量*近印刷板边，让其尽快离开印刷板。
对进入印制板的信号要加滤波，从高噪声区来的信号也要加滤波，同时用串终端电阻的办法，减小信号反射。
（8）MCD无用端要接高，或接地，或定义成输出端，集成电路上该接电源地的端都要接，不要悬空。
（9）闲置不用的门电路输入端不要悬空，闲置不用的运放正输入端接地，负输入端接输出端。
（10）印制板尽量使用45折线而不用90折线布线以减小高频信号对外的发射与耦合。
（11）印制板按频率和电流开关特性分区，噪声元件与非噪声元件要距离再远一些。
（12）单面板和双面板用单点接电源和单点接地、电源线、地线尽量粗，经济是能承受的话用多层板以减小电源，地的容生电感。
（13）时钟、总线、片选信号要远离I/O线和接插件。
（14）模拟电压输入线、参考电压端要尽量远离数字电路信号线，特别是时钟。
（15）对A/D类器件，数字部分与模拟部分宁可统一下也不要交*。
（16）时钟线垂直于I/O线比平行I/O线干扰小，时钟元件引脚远离I/O电缆。
