时钟约束讲解
dc综合时钟约束规则
dc综合时钟约束规则
摘要：
一、引言
二、DC 综合时钟约束规则的定义与作用
三、DC 综合时钟约束规则的具体内容
1.规则一
2.规则二
3.规则三
四、实施DC 综合时钟约束规则的意义
五、结论
正文：
一、引言
在我国，DC 综合时钟约束规则在设计和实施过程中具有重要意义。
本文将对DC 综合时钟约束规则进行详细介绍，以帮助大家更好地理解和应用这一规则。
二、DC 综合时钟约束规则的定义与作用
DC 综合时钟约束规则是指在数字电路设计中，对时钟信号进行约束以满足设计要求的一系列规定。
其主要作用是确保电路在各种工作条件下都能正常运行，提高电路的稳定性和可靠性。
三、DC 综合时钟约束规则的具体内容
DC 综合时钟约束规则包括以下三个主要内容：
1.规则一：时钟信号的边沿必须满足一定的要求。
例如，时钟信号的上升沿和下降沿必须在一定的时间范围内，以确保数字电路能够正确识别时钟信号的边沿。
2.规则二：时钟信号的周期必须满足一定的要求。
例如，时钟信号的周期必须在一定的时间范围内，以确保数字电路能够按预期进行计数。
3.规则三：时钟信号的相位必须满足一定的要求。
例如，时钟信号的相位必须在一定的时间范围内，以确保数字电路能够正确识别时钟信号的相位。
四、实施DC 综合时钟约束规则的意义
实施DC 综合时钟约束规则有助于确保数字电路的稳定性和可靠性，提高电路的运行效率。
同时，这一规则还有助于降低电路设计和验证的复杂度，缩短设计周期。
五、结论
总之，DC 综合时钟约束规则在数字电路设计和实施过程中具有重要意义。
综合 差分时钟 约束
综合是指在集成电路设计中，将高级描述语言（如Verilog或VHDL）的代码转化为逻辑门级电路网络的过程。
在综合过程中，设计会受到多种约束的限制，其中包括时钟约束和差分时钟约束。
时钟约束：时钟约束是指在综合过程中，对时钟信号的频率、时序和相位等方面进行限制。
时钟约束的目的是确保设计在工作时能够满足时序要求，防止时序故障的发生。
时钟约束包括时钟频率、时钟上升和下降时间、时钟延迟等方面的限制。
差分时钟约束：差分时钟约束是一种特殊的时钟约束，用于差分信号（例如差分信号对、差分时钟对等）。
差分信号是由两个相位相反的信号组成的，它们在高速电路中常用于减小干扰和提高抗噪性能。
差分时钟约束需要确保差分信号在不同部分的电路中保持同步，并且满足规定的时序要求。
综合工具在进行综合时，会根据设计描述和约束生成电路的逻辑门级表示，并进行优化以满足时序要求。
如果设计中包含时钟约束和差分时钟约束，综合工具会考虑这些约束，以确保生成的电路能够在工作时满足时序和时钟同步的要求。
综合过程中的约束，尤其是时钟约束和差分时钟约束，对于确保设计的正确性、稳定性和性能都具有重要作用，能够在集成电路设计中发挥关键的作用。
XDC约束技巧之时钟篇
XDC约束技巧之时钟篇Xilinx©的新一代设计套件Vivado中引入了全新的约束文件XDC，在很多规则和技巧上都跟上一代产品ISE中支持的UCF大不相同，给使用者带来许多额外挑战。
Xilinx工具专家告诉你，其实用好XDC很容易，只需掌握几点核心技巧，并且时刻牢记：XDC的语法其实就是Tcl语言。
XDC的优势XDC是Xilinx Design Constraints的简写，但其基础语法来源于业界统一的约束规范SDC（最早由Synopsys公司提出，故名Synopsys Design Constraints）。
所以SDC、XDC跟Vivado Tcl的关系如下图所示。
XDC的主要优势包括：1.统一了前后端约束格式，便于管理；2.可以像命令一样实时录入并执行；3.允许增量设置约束，加速调试效率；4.覆盖率高，可扩展性好，效率高；5.业界统一，兼容性好，可移植性强；XDC在本质上就是Tcl语言，但其仅支持基本的Tcl语法如变量、列表和运算符等等，对其它复杂的循环以及文件I/O等语法可以通过在Vivado中source一个Tcl文件的方式来补充。
（对Tcl话题感兴趣的读者可以参考作者的另一篇文章《Tcl在Vivado中的应用》）XDC与UCF的最主要区别有两点：1．XDC可以像UCF一样作为一个整体文件被工具读入，也可以在实现过程中被当作一个个单独的命令直接执行。
这就决定了XDC也具有Tcl命令的特点，即后面输入的约束在有冲突的情况下会覆盖之前输入的约束（时序例外的优先级会在下节详述）。
另外，不同于UCF是全部读入再处理的方式，在XDC中，约束是读一条执行一条，所以先后顺序很重要，例如要设置IO约束之前，相对应的clock一定要先创建好。
2．UCF是完全以FPGA的视角看问题，所以缺省认为所有的时钟之间除非预先声明是同步的，否则就视作异步而不做跨时钟域时序分析；XDC则恰恰相反，ASIC世界的血缘背景决定了在其中，所有的时钟缺省视作全同步，在没有时序例外的情况下，工具会主动分析每一条跨时钟域的路径。
fpga时钟约束语法
fpga时钟约束语法FPGA（现场可编程门阵列）是一种基于硬件描述语言（HDL）进行逻辑设计的可编程电子器件。
在FPGA设计中，时钟约束是非常重要的一部分，它决定了电路中时钟信号的起始、结束时间、时钟的频率以及时钟和其他信号之间的关系。
时钟约束语法指的是在HDL代码中编写时钟约束的语法规则和格式。
时钟约束语法主要由以下几个部分组成：时钟名称，时钟频率，时钟周期，时钟延迟和时钟关系等。
1.时钟名称：时钟名称是一个唯一的标识符，用于区分不同的时钟信号。
在FPGA设计中，通常会有多个时钟信号，每个时钟信号都应该有一个独立的名称。
2.时钟频率：时钟频率指的是时钟信号的周期性重复的时间间隔。
在时钟约束语法中，我们可以指定时钟频率的最小值和最大值。
这个范围可以根据实际的设计要求进行设置。
3.时钟周期：时钟周期是时钟信号从一个上升沿到下一个上升沿的时间间隔。
在时钟约束语法中，我们可以指定时钟周期的最小值和最大值。
通常，对于同一个时钟信号，其最小周期和最大周期应该尽量接近。
4.时钟延迟：时钟延迟指的是时钟信号到达其他逻辑元件的时间。
在时钟约束语法中，我们可以指定时钟延迟的最大值和最小值。
时钟延迟包括时钟信号从发生器到寄存器的传播延迟和时钟信号从寄存器到发生器的传播延迟。
5.时钟关系：时钟关系指的是时钟信号与其他信号之间的时序关系。
在时钟约束语法中，我们可以指定两个信号之间的相对关系，例如两个信号的寄存器之间的延迟应该小于或等于一个特定的值。
在FPGA设计中，使用时钟约束语法可以确保电路中的时钟信号能够按照预期的方式运行。
这样可以提高电路的性能和稳定性，并减少潜在的时序问题。
下面是一个简单的时钟约束语法示例：```verilogcreate_clock -period 10 [get_pins clk] //设置时钟频率为10ns，clk为时钟信号名称set_input_delay 5 -clock [get_pins clk] [get_pins input] //设置输入信号的时钟延迟为5nsset_output_delay 3 -clock [get_pins clk] [get_pins output] //设置输出信号的时钟延迟为3nsset_max_delay 8 -from [get_pins input] -to [get_pins output] -clock [get_pins clk] //设置输入信号到输出信号的最大时钟延迟为8ns```在上面的示例中，`create_clock`命令用于设置时钟频率，`set_input_delay`和`set_output_delay`命令用于设置输入和输出信号的时钟延迟，`set_max_delay`命令用于设置输入信号到输出信号的最大时钟延迟。
Xilinx约束学习笔记（二）——定义时钟
Xilinx约束学习笔记（⼆）——定义时钟2. 定义时钟2.1 关于时钟为了获得最佳精度路径覆盖信息，必须正确定义时钟。
时钟要定义在时钟树的根 pin 或 port 上，称为 source point。
时钟的边缘应该由周期和波形进⾏组合描述。
周期使⽤纳秒做为单位进⾏定义。
它对应于波形重复的时间。
波形是⼀系列的上升沿和下降沿绝对时间列表，单位为纳秒，并且所有时间在⼀个时钟周期内。
列表必须包含偶数个值。
第⼀个值始终对应于第⼀个上升边缘。
如果没有指定波形，波形的默认占空⽐为 50%，相移为 0。
2.1.1 传播时钟周期和波形属性只展现出了时钟的理想特性。
当时钟进⼊ FPGA 并通过时钟树传播时，时钟边沿被延缓，并受噪声和硬件⾏为引影响。
这些特性称为时钟⽹络延迟和时钟不确定性。
时钟的不确定性包括：时钟抖动（clock jitter）相位错误⽤户指定添加的不确定性默认情况下，Vivado 在做时序分析时，始终将时钟视为传播时钟，即⾮理想时钟，以此提供准确的余量值，其中包括时钟树插⼊延迟和不确定性。
2.1.2 专⽤硬件资源FPGA 有⼤量专⽤的时钟管脚，这个管脚可以专门⽤来做时钟的输⼊。
FPGA 内部包含有 MMCM、PLL 和 BUR 之类的时钟资源。
2.2 基准时钟（Primary Clock）基准时钟是通过 FPGA 输⼊端⼝或千兆收发器输出引脚（例如，恢复时钟）进⼊设计的时钟。
基准时钟只能通过 create_clock 指令进⾏定义。
（为什么是千兆收发器？下⾯的话应该可以解释，7 系列的 GT 恢复时钟不能⾃动推导，必须⼿动定义。
⽽ US 和 USP 系列的可以⾃动推导，不需要⼈为定义）Primary clocks must be defined on a gigabit transceiver output only for Xilinx® 7 series FPGAs. For UltraScale and UltraScale+™ devices, the timer automatically derives clocks on the GT output ports.基准时钟必须附加到⽹表对象。

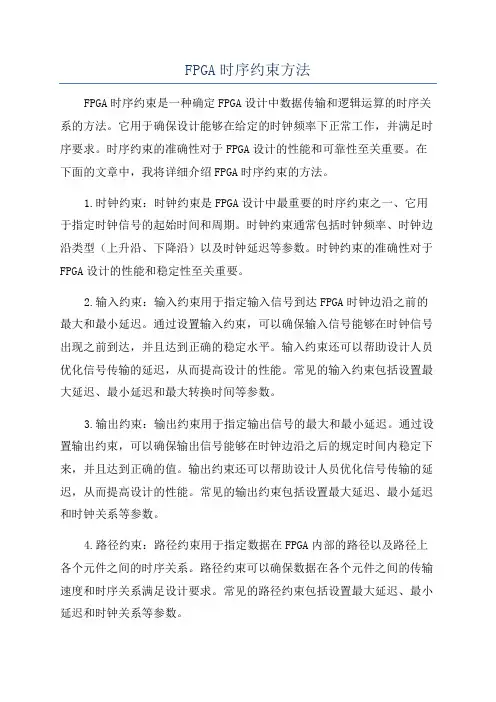

FPGA时序约束方法
FPGA时序约束方法FPGA时序约束是一种确定FPGA设计中数据传输和逻辑运算的时序关系的方法。
它用于确保设计能够在给定的时钟频率下正常工作，并满足时序要求。
时序约束的准确性对于FPGA设计的性能和可靠性至关重要。
在下面的文章中，我将详细介绍FPGA时序约束的方法。
1.时钟约束：时钟约束是FPGA设计中最重要的时序约束之一、它用于指定时钟信号的起始时间和周期。
时钟约束通常包括时钟频率、时钟边沿类型（上升沿、下降沿）以及时钟延迟等参数。
时钟约束的准确性对于FPGA设计的性能和稳定性至关重要。
2.输入约束：输入约束用于指定输入信号到达FPGA时钟边沿之前的最大和最小延迟。
通过设置输入约束，可以确保输入信号能够在时钟信号出现之前到达，并且达到正确的稳定水平。
输入约束还可以帮助设计人员优化信号传输的延迟，从而提高设计的性能。
常见的输入约束包括设置最大延迟、最小延迟和最大转换时间等参数。
3.输出约束：输出约束用于指定输出信号的最大和最小延迟。
通过设置输出约束，可以确保输出信号能够在时钟边沿之后的规定时间内稳定下来，并且达到正确的值。
输出约束还可以帮助设计人员优化信号传输的延迟，从而提高设计的性能。
常见的输出约束包括设置最大延迟、最小延迟和时钟关系等参数。
4.路径约束：路径约束用于指定数据在FPGA内部的路径以及路径上各个元件之间的时序关系。
路径约束可以确保数据在各个元件之间的传输速度和时序关系满足设计要求。
常见的路径约束包括设置最大延迟、最小延迟和时钟关系等参数。
5.时序分析工具：时序分析工具是用于验证FPGA设计是否满足时序约束的关键工具。
常见的时序分析工具包括Xilinx的Timing Analyzer 和Altera的TimeQuest等。
这些工具可以分析FPGA设计中各个信号的时序关系，并生成时序报告。
设计人员可以根据时序报告来优化设计，并确保设计满足时序要求。
总之，FPGA时序约束是保证FPGA设计性能和可靠性的重要方法。
dc综合时钟约束规则
dc综合时钟约束规则【实用版】目录1.DC 综合时钟约束规则的概述2.DC 综合时钟约束规则的组成3.DC 综合时钟约束规则的应用4.DC 综合时钟约束规则的优缺点正文一、DC 综合时钟约束规则的概述DC 综合时钟约束规则，全称为直流综合时钟约束规则，是一种在数字电路设计中用于控制时序关系的规则。
在数字电路设计中，时序关系是保证电路正常工作的关键因素，而 DC 综合时钟约束规则则是用来约束这些时序关系的一种方法。
通过 DC 综合时钟约束规则，设计人员可以更好地控制电路的时序，从而提高电路的稳定性和可靠性。
二、DC 综合时钟约束规则的组成DC 综合时钟约束规则主要由两部分组成：静态时序约束（Static Timing Constraint，STC）和动态时序约束（Dynamic Timing Constraint，DTC）。
1.静态时序约束（STC）：静态时序约束是一种基于固定时间的时序约束，主要用于约束电路中各个逻辑门的输出时间。
在静态时序约束中，设计人员需要为每个逻辑门设置一个最大的输出时间，以确保电路的稳定性。
2.动态时序约束（DTC）：动态时序约束是一种基于信号变化的时序约束，主要用于约束电路中各个触发器的输入时间。
在动态时序约束中，设计人员需要为每个触发器设置一个最小的输入时间，以确保电路的稳定性。
三、DC 综合时钟约束规则的应用DC 综合时钟约束规则在数字电路设计中有广泛的应用，尤其在高级数字集成电路设计中。
通过应用 DC 综合时钟约束规则，设计人员可以有效地控制电路的时序，从而提高电路的稳定性和可靠性。
同时，DC 综合时钟约束规则还可以帮助设计人员优化电路设计，提高电路的性能。
四、DC 综合时钟约束规则的优缺点1.优点：- 有效控制电路的时序关系，提高电路的稳定性和可靠性。
- 帮助设计人员优化电路设计，提高电路的性能。
- 适用于各种规模的数字电路设计。
2.缺点：- 设置时序约束需要一定的经验和技巧，需要设计人员具备较高的技术水平。
ise时钟约束写法
ise时钟约束写法
ISE (Integrated Software Environment) 是Xilinx公司的一款集成开发环境软件，用于FPGA设计。
在ISE中，时钟约束是指对时钟信号进行约束，以确保设计在时序上能够正确工作。
时钟约束的写法包括以下几个方面：
1. 周期约束，时钟的周期约束是指规定时钟信号的周期，以确保设计能够在指定的时钟周期内完成操作。
在ISE中，可以使用语法类似于“create_clock -period 10 [get_ports clk]”来指定时钟信号的周期为10个时钟周期。
2. 约束时钟延迟，除了周期约束外，还可以对时钟信号的延迟进行约束。
这可以通过语法类似于“set_clock_latency -max 2 [get_clocks clk]”来实现，其中“-max 2”表示最大延迟为2个时钟周期。
3. 时钟分配约束，在设计中可能存在多个时钟域，需要对时钟进行分配约束，以确保时序正确。
可以使用语法类似于
“create_clock -period 10 -name clk [get_ports clk]”来为特定时钟信号分配时钟域。
4. 时钟域约束，除了时钟分配约束外，还可以对时钟域进行约束，以确保时序正确。
可以使用语法类似于“derive_clocks -period 10 [get_pins {/clk}]”来为时钟域添加约束。
总之，在ISE中，时钟约束的写法需要遵循特定的语法规则，并且需要根据设计的实际情况进行合理的约束设置，以确保设计在时序上能够正确工作。
希望以上信息能够帮助你更好地理解时钟约束的写法。
bufgmux vivado 级联时钟约束
在Vivado中对BUFGMUX进行级联时钟约束，可以按照以下步骤进行：首先，确保已经创建了主时钟。
主时钟通常来源于板级时钟或通过GT收发器的输出管脚（如恢复时钟）。
主时钟必须与一个网表对象相连，该对象代表了所有时钟边沿的开始点。
在Vivado中，主时钟只能通过create_clock命令来定义，且必须放在约束的开始。
如果有两个或更多的时钟信号，如MMCM的输出，并且它们在逻辑上是互斥的（即同一时间只能存在一个），那么可以使用set_clock_groups命令来约束它们。
例如，如果有两个分别从MMCM的CLKOUT0和CLKOUT1引出的时钟，可以使用以下命令：scss复制代码set_clock_groups-logically_exclusive-group[get_clocks -of [get _pi ns inst _m mc m/i nst/ mm cm_ adv _ins t/CL KO UT0 ]] set_clock_groups -logically_exclusive -group [get_clocks -of [get_pins inst_mmcm/inst/mmcm_adv_inst/CLKOUT0]] -group [get_clocks -of [get_pins inst_mmcm/inst/mmcm_adv_inst/CLKOUT1]]-group[get_clocks-of[get_pinsinst_mmcm/inst/mmcm_adv_inst/CLKOUT1]]对于虚拟时钟的创建和应用，主要在涉及外部IO的参考时钟并不是设计中的时钟，或者是FPGA I/O路径参考时钟来源于内部衍生时钟，但与主时钟的频率关系并不是整数倍的情况下使用。
设置方式如下：css复制代码create_clock-na me sysc lk -per iod 10create_clock -name sysclk -period 10请注意，以上命令中的参数（如inst_mmcm/inst/mmcm_adv_inst/CLKOUT0、sysclk、10等）需要根据具体的设计进行替换。
vivado时序约束语法
vivado时序约束语法
在Vivado中，时序约束的语法主要涉及到主时钟（primary clock）的约束，差分时钟信号输入的约束，以及生成时钟（generated clock）的约束。
1. 主时钟（primary clock）约束：主时钟应首先被定义，因为其他时序约
束往往以主时钟为参照标准。
主时钟的定义往往应定义在输入端口，而不是clock buffer的输出端口。
可以使用create_clock命令来创建主时钟，如create_clock -name<clock_name> -period <period> -waveform
{<rise_time> <fall_time>} [get_ports <input_ports>]。
2. 差分时钟信号输入的约束：对于差分输入的时钟，可以仅在差分对的P
侧用get_ports获取端口，并使用create_clock创建。
3. 生成时钟（generated clock）的约束：对于Vivado自动推导的衍生时钟，比如MMCM/PLL/BUFR的输出时钟，可以由Vivado自动推导，用户无需创建。
但是，对于使用寄存器和组合逻辑搭建的分频器等衍生的时钟，必须有用户使用create_generated_clock来创建。
请注意，具体的语法可能因版本或配置不同而有所差异。
在实际使用中，建议查阅相应版本的Vivado软件文档或用户指南，以获取更详细和准确的信息。
fpga分频时钟约束
FPGA分频时钟约束：让时钟更稳定、更精准FPGA（Field-Programmable Gate Array）是一种可编程逻辑集成电路，可以在设计完成后进行现场编程，具有高度的灵活性和可重构性。
在FPGA的设计中，时钟约束是一个非常重要的概念，它可以让时钟更稳定、更精准，从而提高系统的性能和可靠性。
时钟是数字电路中非常重要的信号，它用于同步各个模块之间的数据传输和处理，保证系统的正确性和稳定性。
在FPGA的设计中，时钟约束就是对时钟信号进行限制，使其满足一定的时序要求，从而保证系统的正确性和稳定性。
时钟约束一般包括时钟频率、时钟相位、时钟时序等方面。
其中，时钟频率是指时钟信号的周期，也就是时钟的速度；时钟相位是指时钟信号与其他信号之间的相对位置关系；时钟时序是指时钟信号的传播时间和延迟时间，也就是时钟的精度和稳定性。
在FPGA的设计中，时钟约束的设置非常重要，它可以影响到系统的性能和可靠性。
如果时钟约束设置不当，就会导致时序错误、时钟抖动、时钟漂移等问题，从而影响系统的正确性和稳定性。
为了保证时钟约束的正确性，FPGA设计中需要进行时钟分频。
时钟分频是指将时钟信号分成若干个周期，从而使时钟信号的频率降低，同时也可以减小时钟信号的抖动和漂移，提高时钟信号的稳定性和精度。
时钟分频可以通过FPGA内部的PLL（Phase-Locked Loop）电路实现。
PLL电路可以将输入的时钟信号进行倍频或分频，从而得到一个稳定的时钟信号。
在FPGA设计中，可以通过设置PLL的参数来实现时钟分频，从而满足时钟约束的要求。
除了时钟分频，还有一些其他的技术可以用于时钟约束的设置。
例如，时钟缓冲、时钟插入、时钟延迟等技术都可以用于时钟约束的优化，从而提高系统的性能和可靠性。
时钟约束是FPGA设计中非常重要的概念，它可以保证时钟信号的稳定性和精度，从而提高系统的性能和可靠性。
在FPGA设计中，需要注意时钟约束的设置，采用适当的技术进行时钟分频和优化，从而满足时序要求，保证系统的正确性和稳定性。
fpga中lvds传输的时钟约束
FPGA中LVDS传输的时钟约束在FPGA设计中，LVDS（Low Voltage Differential Signaling）是一种常用的高速串行通信接口。
LVDS传输方式通过使用两个电平相反的信号进行数据传输，具有高抗噪声能力和较低的功耗，因此在许多高速数据传输场景中得到广泛应用。
而在LVDS传输中，时钟约束则是至关重要的一部分，它直接影响着数据传输的稳定性和可靠性。
时钟约束是指在FPGA设计中，LVDS传输时钟信号与数据信号之间的时间关系。
合理的时钟约束设计能够保证数据的稳定传输和准确采样，同时最大限度地减小时钟和数据之间的延迟不匹配带来的问题。
下面，我将结合基础理论和实际案例，深入探讨FPGA中LVDS传输的时钟约束。
1. LVDS传输的基本原理LVDS传输采用两个电平相反的差分信号进行数据传输，其中一个信号是正向传输，另一个信号是负向传输。
这两个信号相减后得到的差分电压代表了实际的数据信息，通过差分信号的传输，可以有效地减少电磁干扰和信号衰减，保证数据的稳定传输。
而在LVDS传输中，时钟信号也是由差分信号构成，因此时钟约束对于确保时钟和数据的同步至关重要。
2. 时钟约束的重要性对于LVDS传输来说，时钟信号的稳定性和精确性对于数据的采样和恢复具有重要影响。
合理的时钟约束可以保证时钟信号在数据传输过程中的稳定性和一致性，避免由于时钟不稳定或者时钟和数据不同步而导致的数据错误或者丢失。
在一些对数据准确性要求较高的场合，如高速通信、数据存储等领域，时钟约束更是至关重要。
3. 时钟约束的设计原则在FPGA设计中，时钟约束的设计原则可以总结为以下几点：（1）时钟源：确定LVDS时钟信号的输入源，选择稳定可靠的时钟源对于时钟约束的设计至关重要。
（2）时钟延迟：通过合理的时钟延迟设计，使得时钟信号与数据信号之间的相位关系能够得到合理控制，从而保证时钟和数据的同步。
（3）时钟分配：在FPGA设计中，合理的时钟分配是时钟约束设计中至关重要的一环，保证时钟信号能够准确到达每一个接收端，确保数据的稳定采样。
时钟路径上的 maxdelay 约束
时钟路径上的 maxdelay 约束一、时钟路径和 maxdelay 约束的概念时钟路径是指时钟信号在芯片布局中的传输路径。
在集成电路设计中，时钟信号的稳定传输对于芯片的正常工作十分重要。
而 maxdelay 约束则用于限制时钟信号在时钟路径中的最大延迟。
二、 maxdelay 约束的作用1. 稳定时钟传输：maxdelay 约束可以确保时钟信号在时钟路径中的传输能够在规定的时间内完成，从而保证时钟信号的稳定传输。
2. 避免时序失真：通过设置 maxdelay 约束，可以防止时钟信号在传输过程中出现过大的延迟，避免时序失真的问题。
3. 优化功耗和性能：合理设置 maxdelay 约束可以优化时钟系统的功耗和性能，提高芯片的整体性能表现。
三、 maxdelay 约束的设计原则1. 合理设置延迟限制：根据具体的芯片设计要求，确定合理的maxdelay 约束数值，既要确保时钟信号的稳定传输，又要避免过度约束导致性能和功耗的损失。
2. 考虑时钟路径的复杂性：在设计 maxdelay 约束时，需要考虑时钟路径的复杂性，合理评估时钟信号在路径中可能出现的延迟情况，从而确定合适的约束值。
3. 综合考虑功耗和性能：在设计 maxdelay 约束时，需要综合考虑芯片的功耗和性能指标，寻找最佳的平衡点，使得时钟系统能够在满足稳定传输的前提下达到更好的功耗和性能表现。
四、 maxdelay 约束的优化方法1. 时序分析工具：利用专业的时序分析工具对时钟路径进行分析，找出潜在的延迟问题，从而优化 maxdelay 约束的设计。
2. 仿真验证：通过仿真验证，评估不同 maxdelay 约束数值对时钟传输的影响，找出最优的约束值，保证时钟信号的稳定传输。
3. 经验总结：结合实际项目经验，总结出适合特定应用场景的maxdelay 约束设计方法，为未来的芯片设计提供参考。
五、 maxdelay 约束的挑战与应对1. 时钟路径的不确定性：时钟路径的复杂性和不确定性会给maxdelay 约束的设计带来挑战，需要通过深入分析和综合考虑，找出合适的约束值。
寄存器二分频时钟约束
寄存器二分频时钟约束（实用版）目录1.寄存器二分频时钟约束的概念2.寄存器二分频时钟约束的实现方法3.寄存器二分频时钟约束的应用场景4.寄存器二分频时钟约束的优缺点正文一、寄存器二分频时钟约束的概念寄存器二分频时钟约束，是指在数字电路设计中，通过寄存器对输入时钟进行分频处理，得到一个较低频率的时钟信号，用以驱动部分电路工作。
这种技术可以有效地降低电路的复杂度，减少功耗，提高系统的稳定性。
二、寄存器二分频时钟约束的实现方法寄存器二分频时钟约束的实现方法主要有以下两种：1.采用计数器或寄存器对输入时钟进行计数，当计数值达到设定值时，输出一个时钟上升沿。
通过调整计数器的设定值，可以实现对输入时钟的频率分割。
2.采用触发器或锁相环（PLL）对输入时钟进行分频处理。
这种方法可以在保证输出时钟稳定性的同时，实现对输入时钟的精确分割。
三、寄存器二分频时钟约束的应用场景寄存器二分频时钟约束在数字电路设计中有广泛的应用，以下是一些典型的应用场景：1.处理器系统：处理器系统中的时钟树往往需要对输入时钟进行分频处理，以驱动不同频率的模块工作。
2.存储器系统：存储器系统中的地址时钟和数据时钟，通常需要进行分频处理，以降低系统功耗。
3.通信系统：通信系统中的数字信号处理模块，如数字滤波器、数字锁相环等，通常需要对输入时钟进行分频处理，以满足不同模块的工作需求。
四、寄存器二分频时钟约束的优缺点寄存器二分频时钟约束具有一定的优缺点：优点：1.可以降低电路的复杂度，减少功耗。
2.可以提高系统的稳定性，避免因时钟频率过高导致的电路不稳定问题。
3.可以灵活地调整输出时钟的频率，满足不同模块的工作需求。
缺点：1.可能会引入一定的时延，影响系统的实时性。
2.对寄存器的性能要求较高，可能会增加成本。
sdc 约束时钟和数据之间的相位关系
sdc 约束时钟和数据之间的相位关系SDC (时序约束文件)是一种用于定义和约束时钟和数据之间相位关系的重要文件。
在数字电路设计中，时钟信号被用于同步数字操作，并确保各个部分在正确的时间点进行处理。
时钟信号和数据之间的相位关系对于设计的正确功能和性能至关重要。
SDC文件的编写和使用是确保设计满足时序要求的重要环节。
时钟和数据相位关系是指时钟边沿和数据出现之间的时间差。
时钟边沿通常被定义为设计中的重要时间节点，数据则在此时间节点到达以实现正确的数据同步。
相位关系的正确设置可以确保时钟在足够时间后稳定，以正确地采样数据值。
此外，还需要考虑信号延迟、时钟频率、时钟分配等因素。
在编写SDC文件时，需要定义以下内容来约束时钟和数据之间的相位关系：1.时钟约束：明确指定时钟频率和时钟边沿类型（上升沿或下降沿）。
时钟频率定义了时钟信号的周期，而时钟边沿类型决定了什么时候数据被采样。
2.输入延迟约束：每个输入信号的延迟需要根据时钟频率和数据到达的时间点进行建模。
输入延迟定义了数据从输入端到达时钟边沿的时间。
3.输出延迟约束：每个输出信号的延迟需要根据时钟频率和数据发送的时间点进行建模。
输出延迟定义了数据在时钟边沿后多久从输出端传递出去。
4.约束关系：SDC文件中可以定义时钟和数据之间的约束关系，如数据相对于时钟的建模关系、数据到达时钟边沿的时间关系等。
编写SDC文件需要精确的时序信息，以确保设计满足时序要求。
例如，在高速通信中，必须保证数据在特定时钟边沿之前到达，否则可能导致数据错误。
此外，还需要考虑时钟抖动、时钟分配不均匀等因素，以确定适当的时钟和数据相位关系。
编写SDC文件时需要具备一定的时序分析和信号技术知识。
使用工具如PrimeTime等，可以验证设计是否满足时序要求。
总之，SDC文件是设计中约束时钟和数据相位关系的重要文件。
它定义了时钟边沿和数据到达之间的时间关系，确保设计满足时序要求。
正确编写和使用SDC文件可以提高设计的稳定性和性能，减少时序失效的可能性。
FPGA Quartus_II_时钟约束
FPGA QuartusII 时钟约束时钟约束（Clock Specification）：约束所有时钟（包括你的设计中特有的时钟）对准确的时序分析结果而言是必不可少的。
Quartus II TimeQuest Timing Analyzer为各种各样的时钟配置和典型时钟提供许多SDC命令。
这个章节将介绍SDC可用的应用编程接口，以及描述指定的时钟特性。
时钟（Clocks）使用create_clock命令为任何register, port或pin进行时钟特性描述，使其具有独一的时钟特性。
例6–2展示了create_clock命令：Example 6–2. create_clock Commandcreate_clock-period <period value>[-name <clock name>][-waveform <edge list>][-add]<targets>Table 6–6. create_clock Command OptionsExample 6–3 约束时钟频率100MHz，占空比50%，0ns上升沿，5ns下降沿。
Example 6–3. 100MHz Clock Creationcreate_clock –period 10 –waveform { 0 5 } clkExample 6–4和上例相差90度的相位。
Example 6–4. 100MHz Shifted by 90 Degrees Clock Creationcreate_clock –period 10 –waveform { 2.5 7.5 } clk_sys使用create_clock命令约束时钟缺省的source Latency值为0。
Quartus II TimeQuest Timing Analyzer自动为非虚拟时钟（non-virtual clocks）计算时钟网络延时（clock’s network latency）。
时钟约束上升沿的描述方式
时钟约束上升沿的描述方式时钟约束是指设计中对时钟信号进行的一系列约束条件，以保证电路的正常工作。
在数字电路设计中，时钟约束是非常重要的，它决定了电路中各个时序元件之间的相对时序关系，直接影响着电路的性能和可靠性。
一、时钟约束的作用时钟约束的主要作用是保证电路的时序正确。
时序错误即指时钟信号到达不准确，导致电路逻辑错误，进而影响系统的稳定性和可靠性。
因此，通过对时钟信号进行约束，可以有效避免时序错误的发生，确保电路正常工作。
二、时钟约束的方法1. 最小脉冲宽度约束（Min Pulse Width Constraint）时钟信号的脉冲宽度对电路的工作性能有重要影响。
如果时钟信号的脉冲宽度过小，可能导致电路无法正确响应；而脉冲宽度过大，则会增加电路的功耗。
因此，在设计中需要对时钟信号的最小脉冲宽度进行约束，确保其在合理范围内。
2. 周期约束（Period Constraint）时钟信号的周期是指连续两个上升沿之间的时间间隔。
周期约束用来控制时钟信号的频率，以保证电路能够按照预期的速度进行工作。
周期约束通常以时钟频率的倒数形式表示，即要求时钟信号的周期不得小于某个特定值。
3. 约束路径（Constraint Path）约束路径是指时钟信号在电路中的传播路径。
通过对约束路径进行约束，可以确保时钟信号能够准确到达目标元件，避免时序错误的发生。
约束路径通常通过指定时钟信号的起始点和终止点来定义，然后对路径上的时钟延迟进行约束。
4. 时钟分频约束（Clock Dividing Constraint）时钟分频约束用于控制时钟信号的分频比例。
在某些设计中，需要对时钟信号进行分频以满足特定的时序要求。
通过对时钟分频比例进行约束，可以确保时钟信号在分频过程中不会出现失真或时序错误。
三、时钟约束的优化时钟约束的优化是指通过合理的设计方法和技术手段，使时钟约束更加紧凑和高效，从而提升电路的性能和可靠性。
1. 时钟树优化时钟树是指将时钟信号从源头传输到目标元件的路径。
时钟约束讲解
图一.跨时钟域路径
NET "CLKA" TNM_NET = "GRP_A"; NET "CLKB" TNM_NET = "GRP_B"; TIMESPEC TS_Path_A_B = FROM "GRP_A" TO "GRP_B" 5 ns DATAPATHONLY;
设定两个相关的异步时钟的时序约束时，一般是先指定主时钟的频率和占空 比，然后另一个时钟的频率和相位以主时钟的频率和相位作为参考。以下给出一个相 关异步时钟时序约束的例子：
设定两个不相关的异步时钟的最大延迟时，不管异步时钟是不是由同一个时钟 管理模块产生，都只需约束异步线路的最大布线延迟，而不需将异步线路中时序逻辑 与 LUT 的响应时间纳入时序约束的范围。最大布线延迟约束使用 From-To 时序指定 方式，再添加 DATAPATHONLY 关键字表明只约束布线延迟。
武汉站街女吆喝"打炮" VC 残酷资本世界里的女汉子 孕妇无节制补充营养的后果 史唯平：恒天然爆出"原装进口"奶粉真相 揭秘中国官车号牌排序规则 杨恒均：假如我是穆巴拉克 独家对话六大门派高手 南周唐慧报道是如何失控的
时钟约束的作用
时钟约束的作用时钟约束的作用引言•简介时钟约束的概念•解释为什么时钟约束在创作中非常重要维持时间和节奏•指导表达速度和节奏•限定创作者的创作时间提高效率和效果•帮助创作者集中注意力•避免拖延和浪费时间•增强创作流程的条理性和连贯性激发创意和创新•限制压力和焦虑•将时间限制作为创意的触发器•刺激创作者思维的灵活性和创造力提升自律和自我管理能力•培养良好的时间管理习惯•增强创作者的自我约束能力•培养坚持和按时完成的能力指导人际关系和任务分配•协调合作和分工•提供共享的时间和进度参考结论•总结时钟约束的重要作用•鼓励读者尝试在创作中引入时钟约束的方法以上是关于时钟约束的作用的文章，希望对你有所帮助！时钟约束的作用引言时钟约束是指在创作过程中设置时间限制和时间要求的一种方法。
在创作过程中，时钟约束起到指导、激励和管理的作用，有助于提高效率和效果。
维持时间和节奏•指导表达速度和节奏：时钟约束帮助创作者控制写作、绘画或其他创作活动的速度，确保创作过程中的时间分配合理。
•限定创作者的创作时间：通过设置时间限制，创作者不会沉溺于创作中无法自拔，能够更好地掌握时间，避免时间的浪费。
提高效率和效果•帮助创作者集中注意力：时钟约束促使创作者集中注意力，不被其他琐事分散，从而提高工作效率。
•避免拖延和浪费时间：设置时钟约束可以迫使创作者不断推进工作，避免因拖延而导致时间的浪费。
•增强创作流程的条理性和连贯性：时钟约束使得创作者按照时间表进行创作，有助于保持思路连贯，避免在创作过程中迷失方向。
激发创意和创新•限制压力和焦虑：时钟约束可以减轻创作者的压力和焦虑感，在限定的时间内尽情创作。
•将时间限制作为创意的触发器：时间的限制迫使创作者迅速思考和决策，有助于激发创意和创新的爆发。
•刺激创作者思维的灵活性和创造力：创作者在有限的时间内需要主动寻找解决方案，这种约束促使思维更加灵活、创造力更加迸发。
提升自律和自我管理能力•培养良好的时间管理习惯：时钟约束要求创作者对时间进行合理安排和管理，培养自律的时间管理习惯。
同频多相时钟的约束
同频多相时钟的约束同频多相时钟是一种在电子系统中广泛应用的时钟设计技术。
它通过将多个时钟信号合并为一个同频多相时钟信号，以提供更高的时钟频率和更低的功耗。
本文将介绍同频多相时钟的约束和其在电子系统中的应用。
同频多相时钟的约束主要包括时钟频率、相位关系和时钟分配。
首先，时钟频率是指时钟信号的周期性重复时间。
在同频多相时钟中，各个时钟信号的频率必须相同，以确保它们能够正确地同步。
其次，相位关系是指不同时钟信号之间的相对时间差。
在同频多相时钟中，各个时钟信号的相位关系必须满足特定的要求，以确保它们能够在正确的时间点上进行数据传输。
最后，时钟分配是指将同频多相时钟信号分配给各个电子组件的过程。
在同频多相时钟中，时钟分配必须考虑电子系统的布局和时钟信号的传输延迟，以确保各个组件能够准确地接收到时钟信号。
同频多相时钟在电子系统中有着广泛的应用。
首先，它可以用于高性能处理器和图形处理器等需要高时钟频率的芯片中。
通过使用同频多相时钟，这些芯片可以实现更高的工作频率，从而提供更强大的计算和图形处理能力。
其次，同频多相时钟可以用于高速通信接口，如PCI Express和USB接口。
通过使用同频多相时钟，这些接口可以实现更高的数据传输速率，从而提供更快的数据传输和响应时间。
此外，同频多相时钟还可以用于存储器控制器、网络交换机和无线通信系统等各种电子设备中，以提高系统性能和功耗效率。
在设计同频多相时钟时，需要考虑一些重要的因素。
首先，时钟信号的布线和传输延迟对同频多相时钟的性能有着重要影响。
合理的布线和传输延迟可以减小时钟信号的抖动和时钟偏移，从而提高系统的稳定性和可靠性。
其次，时钟信号的功耗也是一个重要的考虑因素。
合理的功耗控制可以降低系统的能耗，延长电池寿命，并减少散热需求。
最后，时钟信号的抖动和噪声对系统的性能和可靠性也有着重要影响。
合理的抖动和噪声控制可以提高系统的时钟精度和数据传输质量。
同频多相时钟是一种在电子系统中广泛应用的时钟设计技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用 ISE 自动根据输入时钟对同一个时钟管理模块输出的时钟进行时钟约束 时，如果设计中不同输出时钟之间有大量的跨时钟域布线（异步线路），ISE 会对每 一条异步线路进行分析。例如，一个40M 的时钟域和一个200M 的时钟域，当从40M 时钟域跨域到200M 时钟域时，异步线路的总延时（包括时序逻辑的内部响应时间、 布线延迟以及 LUT 的响应时间）限制在5ns 以内；当从200M 时钟域跨越到40M 时钟 域时，异步线路的总延时为25ns。实际上，从40M 时钟域跨越到200M 时钟域，异步 线路的总延迟只要限制在25ns 之内即可，因为处于40M 时钟域的时序逻辑(如 FF、 Block RAM 等)，每25ns 才会更新一次。由此可见，ISE 自动生成的时钟约束过于苛 刻，上例中如果存在大量的从40M 时钟域跨越到200M 时钟域的线路，那么给 MAP 和 PAR 实现过程的压力会很大。在大型的、资源占用率比较高的设计里面，时序的 过约束会造成设计很难实现。
对于从不同时钟管理模块输出的异步时钟，ISE 不会自动产生两两之间的时序 约束。如果两个不同时钟管理模块输出的时钟在频率和相位上有关系，例如其中一个 时钟的频率是另一个时钟频率的一半，且两者相位相同，那么这种相互关系就需要在 两者的时序约束中体现出来。如果两个不同时钟管理模块输出的时钟在时钟和频率上 毫不相干，为了保证这种异步时钟之间的走线不会太长，也需要约束两两之间的最大 布线延迟。最大布线延迟的取值同样是去取两者之间最大的那个时钟周期。
在一个 FPGA 设计里面，经常会用到多个全局时钟，而这些全局时钟是通过 几个外部时钟晶振从全局时钟管脚（GC）输入后，再经过一些时钟管理模块产生的(如 DCM、PLL、MMCM 等）。一般来说，小型设计只需要一个外部晶振作为时钟输入 即可，大型设计也很少超过5个外部晶振输入。一个外部时钟输入到 FPGA 的时钟管 理模块以后，通过倍频、分频、相位偏移等手段，可以产生多个内部时钟，这些时钟 在频率或相位上互不相同，但又有一定的关联。不同管脚输入的时钟经过时钟管理模 块处理之后，尽管不是同源时钟，也有可能频率上存在一定的关系。
网易 博客 发现 小组 风格
下载最文艺的手机博客 APP> 创建博客登录 加关注
技术无极-创意无限
===========( 一座连往 FPGA 世界的桥 )===========
首页 日志 相册 博友 关于我
日志
ISE 中 FPGA 的实现流程
3.5 数据类型
跨时钟域时Leabharlann 约束2012-05-16 23:41:11| 分类： FPGA 设计工具 | 标签：跨时钟域 约束 from-to 时序约 束 period |字号 订阅
设定两个不相关的异步时钟的最大延迟时，不管异步时钟是不是由同一个时钟 管理模块产生，都只需约束异步线路的最大布线延迟，而不需将异步线路中时序逻辑 与 LUT 的响应时间纳入时序约束的范围。最大布线延迟约束使用 From-To 时序指定 方式，再添加 DATAPATHONLY 关键字表明只约束布线延迟。
Clk1X 的时钟周期为5ns，Clk2X180的时钟周期为 Clk1X 的一半，Clk2X180 的时钟相位与 Clk1X 的时钟相位的偏差为1.25ns。需要在 ucf 文件中添加这两个异步 时钟的时序约束，如下：
NET "Clk1X" TNM_NET = "Clk1X"; NET "Clk2X180" TNM_NET = "Clk2X180"; TIMESPEC "TS_Clk1X" = PERIOD "Clk1X" 5 ns;
以下给出一个不相关异步时钟之间的时序约束的例子：
下图中时钟 CLKA 和 CLKB 为不相关的异步时钟，CLKA 为源时钟， 时钟周期为25ns，CLKB 为目的时钟，时钟周期为8ns。CLKA 与
CLKB 之间的路径 Data_A_B 为异步路径，为了约束 Data_A_B 的布线延迟， 需要在 ucf 文件中添加以下跨时钟约束：
图一.跨时钟域路径
NET "CLKA" TNM_NET = "GRP_A"; NET "CLKB" TNM_NET = "GRP_B"; TIMESPEC TS_Path_A_B = FROM "GRP_A" TO "GRP_B" 5 ns DATAPATHONLY;
设定两个相关的异步时钟的时序约束时，一般是先指定主时钟的频率和占空 比，然后另一个时钟的频率和相位以主时钟的频率和相位作为参考。以下给出一个相 关异步时钟时序约束的例子：
武汉站街女吆喝"打炮" VC 残酷资本世界里的女汉子 孕妇无节制补充营养的后果 史唯平：恒天然爆出"原装进口"奶粉真相 揭秘中国官车号牌排序规则 杨恒均：假如我是穆巴拉克 独家对话六大门派高手 南周唐慧报道是如何失控的
因此，如果同一个时钟管理模块输出的多个异步时钟时间之间有大量的跨时 钟域布线，那么博主强烈建议，不要使用由输入时钟衍生出来的输出时钟时序约束， 改为手动的对每一个输出时钟进行约束。当然，如果输出时钟之间的确是有关系的， 如同频不同相且相位关系固定，那么就需要在时序约束中指定它们的关系。对于那些 没有直接关系的输出时钟（频率或相位无关），需要约束两两之间的最大布线延迟， 可以用两者中时钟周期比较大的作为它们的总线路延迟，如40M 和200M 时钟，用 25ns 作为它们的总线路延迟。
TIMESPEC "TS_Clk2X180" = PERIOD "Clk2X180" TS_Clk1X/2 PHASE + 1.25 ns;
