35KV送电方案
35KV总降受送电方案
中国化学工程第六建设公司新浦化学（泰兴）有限公司20万吨/年VCM工程35KV总降/变配站受送电方案审批：日期2006-09-12 审核：日期2006-09-12 编制：日期2006-09-12中国化学工程第六建设公司新浦VCM项目部35KV总降/变配站受送电方案1、编制说明2、编制依据3、工程概况4、受送电前准备5、受送电前检查工作与模拟试验6、受送电操作7、质量安全保证措施8、人力计划安排9、主要施工机具1编制说明为确保35KV总降及变配站安全可靠受、送电特编制本方案，受、送电前检查，受、送电操作步骤必须严格执行本方案规定。
2、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收规范》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程3、工程概况3、1系统的运行方式35KV系统为两路进线，线路变压器接线，单母线分段运行，不设分段开关。
10KV系统为单母线分段运行，设分段开关，自动投切，有两台压变避雷器柜，4路10/0.4KV变压器馈电输出。
继电保护系统采用综合保护继电器，进线柜、馈电柜的断路器操作在本柜上执行。
35KV、10KV操作系统电源为直流220V，由直流屏提供。
设置一套智能监控系统，与全厂主监控系统联网通讯，实时监控。
3、2主要设备实物工作量设备名称技术参数单位数量备注油侵式变压器 35KV 12500KVA 台 2干式变压器 10KV 1000KVA 台 2干式变压器 10KV 2000KVA 台 210KV高压柜台 23直流屏台 3低压开关柜台 604、受送电前准备4.1 配电室土建工程、装饰工程已完工，并通过管理公司验收。
4.2 受电后无法进行的和影响运行安全的电气安装工程已施工完毕。
4.3 受电后无法进行的和影响运行安全的电气调试工作已完毕。
4.4 直流系统有稳定电源，并已投入运行。
4.5 保护性网门、盖板以及所有与受电部分隔绝的安全措施齐全。
35KV送电线路工程(专项)施工方案
35KV送电线路工程(专项)施工方案
一、项目概述
本施工方案旨在针对35KV送电线路工程(专项)进行施工计划和工作安排。
二、施工准备
1. 进行项目详细规划和设计，确定施工路线和关键节点。
2. 提前准备所需的施工材料和设备，并进行检查和调试。
3. 招募熟悉施工操作的人员，并进行培训和安全教育。
三、施工流程
1. 清理施工区域，确保施工现场的安全和整洁。
2. 按照设计要求，进行土方开挖和基础施工。
3. 安装并连接电缆和设备，包括电线、绝缘子等。
4. 进行电缆敷设和线路布线工作。
5. 对施工完成的线路进行检查和测试，确保质量合格。
6. 完成线路投运前的必要验收和手续办理。
四、安全保障
1. 严格依照相关法规和标准，确保施工作业的安全和环保。
2. 做好施工现场的防火、防雷等工作，确保工作人员和设备的
安全。
3. 加强施工人员的安全教育和意识培养，提高施工安全保障水平。
五、质量控制
1. 完善的施工记录和质量控制体系，确保施工过程的可追溯性。
2. 加强对施工材料和设备的检测和验收，保证质量合格。
3. 严格按照设计要求和相关规范进行施工，保障施工质量。
六、项目管理
1. 制定详细的施工计划和进度安排，做好项目管控。
2. 定期召开施工进度会议，及时解决施工中的问题和难题。
3. 做好沟通和协调工作，确保各参与方之间的合作顺畅。
以上为35KV送电线路工程(专项)施工方案的简要介绍，具体
的施工细节和技术标准还需根据实际情况进行调整和完善。
35kv变电站变压器送电方案

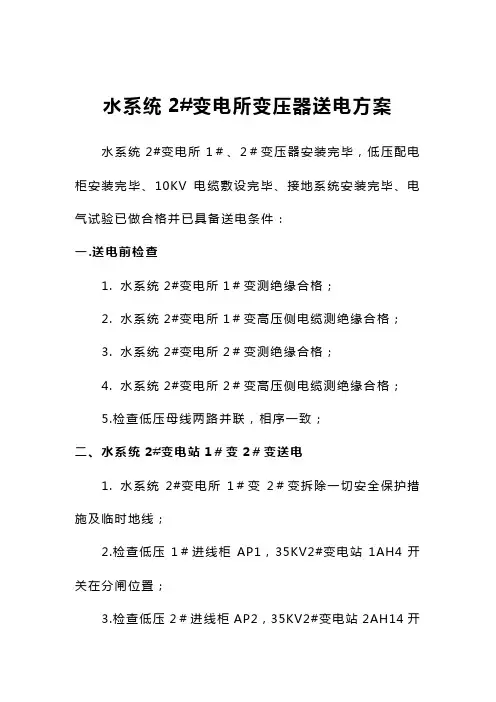

水系统2#变电所变压器送电方案水系统2#变电所1＃、2＃变压器安装完毕，低压配电柜安装完毕、10KV电缆敷设完毕、接地系统安装完毕、电气试验已做合格并已具备送电条件：一.送电前检查1.水系统2#变电所1＃变测绝缘合格；2.水系统2#变电所1＃变高压侧电缆测绝缘合格；3.水系统2#变电所2＃变测绝缘合格；4.水系统2#变电所2＃变高压侧电缆测绝缘合格；5.检查低压母线两路并联，相序一致；二、水系统2#变电站1＃变2＃变送电1.水系统2#变电所1＃变2＃变拆除一切安全保护措施及临时地线；2.检查低压1＃进线柜AP1，35KV2#变电站1AH4开关在分闸位置；3.检查低压2＃进线柜AP2，35KV2#变电站2AH14开关在分闸位置；4.由35KV2#变电站10KV配电室，合上水系统2#变电所1＃变1AH4开关，并做三次合闸冲击试验（每次间隔5分钟），检查变压器运行正常，低压侧三相电压正常；5.由35KV2#变电站10KV配电室合上水系统2#变电所2＃变2AH14开关，并做三次合闸冲击试验（每次间隔5分钟），检查变压器运行正常，低压侧三相电压正常。
6.在1＃变、2＃变低压侧核相正确；7.检查低压配电柜所有负荷开关均在分闸位置；8.合上水系统2#变电所1段AP1进线开关检查低压盘正常；9.分开水系统2#变电所1段AP1进线开关；10.合上水系统2#变电所2段AP2进线开关检查低压盘正常；11.水系统2#变电所1＃变、2＃变送电结束；12.送电后1＃变工作，2＃变热备用；三、送电操作人员1. 35KV2#变电站10KV配电室监理单位：监护人：岳虎明操作人：王洪河2. 水系统2#变电所监理单位：李保成监护人：王红坤操作人：王鹏3.送电负责人：四、水系统2#变电所变压器室送电验收人员建设单位：樊志明史红霞监理单位：李保成施工单位：五、送电时间由业主组织送电，送电时间由业主通知。
中化六建新疆广汇项目部2011年 6 月24 日。
不锈钢炼钢电炉35KV系统送电方案
不锈钢炼钢电炉35KV系统送电方案一、系统概述35KV系统是指系统额定电压为35KV的配电系统，用于将电能从变电所送至电炉设备。
该系统通常由变电所、主配电室、辅助配电室和电炉设备等组成。
二、变电所设计变电所是35KV系统的起点，用于将高压电能转换为适合电炉使用的电能。
变电所一般由35KV/6.3KV的主变压器、高压开关柜、低压开关柜和保护设备等组成。
变电所需满足以下要求：1.主变压器：容量应根据电炉负荷计算，并留有一定的余量，以应对电炉启动时的瞬变电流。
2.高压开关柜：应具备可靠的断路和合闸功能，并满足35KV系统的配电需求。
3.低压开关柜：应满足电炉设备的供电需求，并具备相应的保护功能。
三、主配电室设计主配电室是35KV系统的配电中心，用于将电能从变电所输送至不锈钢炼钢电炉设备。
主配电室一般由高压开关柜、过电压保护设备、电能计量设备以及相应的连接线路等组成。
主配电室需满足以下要求：1.高压开关柜：应具备可靠的断路和合闸功能，并满足35KV系统的配电需求。
2.过电压保护设备：用于保护35KV系统免受过电压损害。
3.电能计量设备：用于对电能的计量和监控，为电炉设备的运行提供数据支持。
四、辅助配电室设计辅助配电室是35KV系统的辅助配电中心，用于向电炉设备提供辅助电力支持。
辅助配电室一般由变压器、开关柜和连接线路等组成。
辅助配电室需满足以下要求：1.变压器：容量应根据电炉负荷计算，并留有一定的余量，以应对电炉启动时的瞬变电流。
2.开关柜：应具备可靠的断路和合闸功能，并满足辅助配电的需求。
五、电炉设备设计电炉设备是不锈钢炼钢过程中的核心设备，它使用35KV系统进行高压供电。
电炉设备一般由电炉本体、电源装置和控制系统等组成。
电炉设备需满足以下要求：1.电炉本体：应根据炼钢要求和电炉负荷计算进行选型，并满足35KV系统的供电需求。
2.电源装置：用于将35KV高压电能转换为电炉需要的电能，并保障电炉设备的运行稳定。
35KV变电所送电方案资料

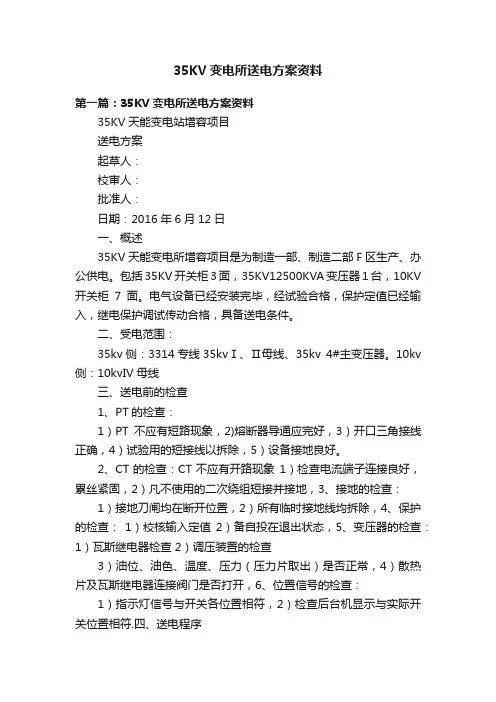

35KV变电所送电方案资料第一篇：35KV变电所送电方案资料35KV天能变电站增容项目送电方案起草人：校审人：批准人：日期：2016年6月12日一、概述35KV天能变电所增容项目是为制造一部、制造二部F区生产、办公供电。
包括35KV开关柜3面，35KV12500KVA变压器1台，10KV 开关柜7面。
电气设备已经安装完毕，经试验合格，保护定值已经输入，继电保护调试传动合格，具备送电条件。
二、受电范围：35kv侧：3314专线35kvⅠ、Ⅱ母线、35kv 4#主变压器。
10kv 侧：10kvIV母线三、送电前的检查1、PT的检查：1）PT不应有短路现象，2)熔断器导通应完好，3）开口三角接线正确，4）试验用的短接线以拆除，5）设备接地良好。
2、CT的检查：CT不应有开路现象1）检查电流端子连接良好，累丝紧固，2）凡不使用的二次绕组短接并接地，3、接地的检查：1）接地刀闸均在断开位置，2）所有临时接地线均拆除，4、保护的检查：1）校核输入定值2）备自投在退出状态，5、变压器的检查：1）瓦斯继电器检查 2）调压装置的检查3）油位、油色、温度、压力（压力片取出）是否正常，4）散热片及瓦斯继电器连接阀门是否打开，6、位置信号的检查：1）指示灯信号与开关各位置相符，2）检查后台机显示与实际开关位置相符.四、送电程序（一）、送电线路送电线路送电前，变电所35kv进线刀闸、断路器等一次设备必须在开位。
与地方电力部门沟通，外线路通过冲击送电后，外线路带电运行。
检查外电相位与变电所相位是否对应，对应进行变电所送电。
（二）、变电所送电程序送电操作有两种方式，一种是到设备本体就地操作，一种是利用站控机遥控操作。
因为是新投运设备，现场操作能及时发现和处理问题，因此采取就地操作。
1、变电所35KVⅠ段母线受电1)检查35KV天能2#专线进线隔离刀闸3314线301B01、301B04在分开位置，Ⅰ段隔离及计量柜柜内计量在工作位置（301B02在工作位置）2)合Ⅰ段PT3506刀闸，后台机显示正确3)合上110KV田营变电站35KVI段3314开关，观察35kv柜电压显示器是否带电，正常后进行下一步（后台机显示正确）4)合35KVⅠ段隔离及计量隔离刀闸311-2，检查计量PT电压是否正常（用万用表检查，包括开口三角）后台机显示正确5)合35KVⅠ段311-1,312-6刀闸（后台机显示正确）6)合35KVⅠ段311断路器，位置信号显示正确，观察35KV进线柜电压显示器，查看35KVⅠ段PT电压是否正常，查看相应的保护模块电压是否正常，后台机显示正确，在35KVⅠ段PT二次侧检查电压相序，相序为正序即可（检查相序时用相序表）7)35KVⅠ段母线冲击：正常情况下运行5分钟，随后冲击2次，间隔5分1次2、变电所35KVⅡ段母线受电（通过母联断路器）1)检查35KV2#进线隔离刀闸312-1D、312-6D在分开位置，Ⅱ段隔离及计量柜柜内计量在分开位置2)合Ⅱ段PT刀闸，后台机显示正确3)合上35KV母联隔离刀闸310-1，310-2，,正常后进行下一步（后台机显示正确）4)合35KV母联断路器310，查看35KVⅡ段PT电压是否正常，查看相应的保护模块电压是否正常，后台机显示正确，在35KVⅡ段PT二次侧检查电压相序，相序为正序即可（检查相序时用相序表）5)35KVⅡ段母线冲击：正常情况下运行5分钟，随后冲击2次，间隔5分1次。
35kv变电站送电方案
35kv变电站送电方案本文介绍了一种35kV变电站的送电方案。
通过优化设计和合理规划，实现高效、可靠的电力输送，以满足广大用户的用电需求。
一、方案概述35kV变电站作为电力系统中的关键环节，承担着将高压电能转换为低压电能的重要任务。
送电方案需要考虑线路选择、设备设置以及维护管理等多个方面，下面将从这些角度逐一进行阐述。
二、线路选择1. 主干线路：主干线路应选用具有良好绝缘性能和适度输电能力的电缆。
根据地理条件、负荷情况和线路距离等因素，进行合理规划，并确保线路的可靠性和安全性。
2. 支线路：支线路是输电系统中的补充线路，应根据用户用电需求进行设置，并考虑后期扩容和用电负荷增加的情况。
选用质量稳定可靠的电缆，并合理布置。
三、设备设置1. 变压器：变电站中的变压器是将高压电能转换为低压电能的重要设备。
应选用高效、节能、可靠的变压器，并根据负荷需求进行合理匹配。
2. 开关设备：开关设备是变电站中的安全保护装置，能够在出现故障时及时切断电力供应，防止事故扩大。
应选用质量过硬、操作方便、运行可靠的开关设备，确保变电站的安全稳定运行。
3. 智能监测系统：为提升变电站运行管理水平，应配备智能监测系统。
该系统能够实时监测设备运行状态、电能消耗情况以及电力质量等指标，对异常情况进行及时预警和处理。
四、维护管理为确保35kV变电站的正常运行，维护管理工作至关重要。
包括定期巡检设备运行状态，定期检修设备，及时处理设备故障等。
建立完善的维护管理制度，制定合理的维护计划，并对维护工作进行记录和评估，以提高变电站的故障排除能力和稳定性。
五、总结35kV变电站的送电方案需要综合考虑线路选择、设备设置以及维护管理等多个因素。
通过科学规划和精细设计，能够实现高效、可靠的电力输送。
为此，我们需要选择适当的线路类型，配置优质设备，并加强维护管理工作。
只有这样，才能确保变电站正常运行，满足用户的用电需求。
文章完毕，共计可见，字数超过1000字。
35kV送电线路工程施工组织设计方案
35kV送电线路工程施工组织设计XX电力公司二。
年月曰批准: 常核: 编写:1. 工程概况及特点 (1)1.江程概况 (1)1.2工程特点 (3)1.3施工技术依据 (4)2. 工程现场组织机构 (4)2.1组织机构设立 (4)2.2项目管理组织机构 (5)2.3职责与分工 (7)2.4项目保障 (8)2.5项目制度建设 (8)3. 施工现场总平面布置 (9)3.1项目经理部、中心材料站及施工队驻地安排 (9)3.2材料站的管理 (10)3.3施工运输 (10)4. .................................................................................................................................. 总体工方案.. (11)4.1施工准备 (11)4.2施工工序总体安排 (14)4.3主要工序和特殊工序施工方法 (15)5 .工期及施工进度 (17)5.1工期规划及要求 (17)5.2施工进度计划横道 (18)5.3施工进度计划网络 (18)5.4工期规划及要求 (18)5.5施工资源 (20)5.6施工进度计划分析 (25)5.7计划控制 (26)6. 质量管理体系 (27)6.1质量目标 (27)6.2质量管理组织机构及主要职责 (27)6.3质量管理措施 (29)6.4质量薄弱环节及技术保证措施 (33)7. 安全管理 (33)7.1安全管理机构及主要职责 (34)7.2安全管理制度及办法 (37)附录一导地线全过程保护措施 (46)附录二跨越施工方案 (49)附件三外协组织管理及实施措施 (53)1. 工程概况及特点1.1工程概况35KV线路全部在XX县境，线路起始丁本次拟建**110KV变电所，路径大致南北方向。
途径**，到**35kV 变电所。
沿线地形平■地占％、山地占％、高山大岭占％线路长度为公里。
35KV架空输电线路初步设计方案
35KV架空输电线路初步设计方案第二部分 工程概况－、设计情况随着经济发展，负荷增加，近年来，用户对供电可靠性的要求不断提高，为避免因线路故障及检修造成对XX变电站停电及线路网架要求，该线路的建设必要性非常大。
本工程线路全线经过地带为平原，沿线植被主要是农田、粮林间作带。
根据通许县城城市整体规划，经过与县城规划部门实地查看，规划部门允许该线路走径。
电压等级：35KV线路回数：本期采用单回路架设线路长度：35KV输电线路工程单回5.98kM。
导地线型号：导线LGJ-185/30；二、气象条件根据本地区高压输电线路多年运行经验。
本工程线路所选气象条件为线路所通过地区30年一遇的数值(其值详见下表)。
气 象 条 件 一 览 表气象条件类别 气 温（ ℃ ）风 速（m / s）覆冰厚度（m m）最高气温 + 40 0 0 最低气温 - 20 0 0最大风速 - 5 28.12米/秒（基准高离地面10米）覆冰情况 - 5 10 导线10 地线15年均气温 + 15 0 0 外过电压 + 15 10 0 过电压 + 15 15 0 安装情况 - 10 10 0 安装情况 0.9g/cm3雷暴日 ≤40第三部分 设计说明书第一章．导线及避雷线部分导线是固定在杆塔上输送电流的金属线，由于经常承受着拉力和风、冰、雨、雪及温度变化的影响，同时还受空气中化学杂质的侵蚀，所以导线的材料除了应有良好的导电率外，还有足够的机械强度和防腐性能。
导线和地线：根据规划，新建线路全部采用LGJ-185/30。
导线：按GB1179-83标准推荐用LGJX-185/30钢芯铝(稀土)绞线。
地线：根据Q/GDW179-2008)《地线采用镀锌钢绞线时与导线配合表》选用GJ-35(1×7) 镀锌绞线。
导地线定货标记：导线：LGJX-185/30 GB1179-83稀土钢芯铝绞线地线：GJ-35：1×7-2.6导地线参数表项目 参数 参数型号 LGJX-185/30 GJ-35标称截面铝/钢（mm2） 185/30 37.15结构根数/直径（mm）铝 28/2.88钢 7/2.50 7×2.6计算截面（mm2） 铝 181.34钢 29.59 37.15合计 210.93 37.15外径（mm） 18.88 7.8直流电阻不大于（欧姆/千米） 0.1592计算拉断力（N） 64250 43688计算质量（kg/千米） 732.6 318.2弹性系数（N/ mm2） 78400 181300线膨胀系数(1/℃) 18.8×10-6 11.5×10-6 交货长度不小于（m） 2000 1000注：拉断力取计算拉断力的95％。
35KV集电线路首次送电启动方案
35KV集电线路受送电方案批准：审核：编制：2019年08月23日35KV集电线路首次送电启动方案一、编制依据1、《电气装置安装工程施工及验收规范》GB 50173-2014；2、《电气装置安装工程电气设备交接试验标准》GB 50150-2016；3、《电业安全工作规程》4、交流电气装置的过电压保护和绝缘配合设计规范GB50064-20145、交流电气装置的接地设计规范GB50065-20116、电气装置安装工程电缆线路施工及验收规范GB50168-20167、电气装置安装工程接地装置施工及验收规范GB50169-2016二、工程概况1、本风电场规划装机200MW，安装100台2MW风机，100台箱式变压器。
在风场北部建设一座220KV升压站。
本工程采用8回35KV 集电线路接入升压站35KV配电室。
集电线路采用架空方式，在箱变出线端和进升压站时采用电缆。
集电线路和风机分组情况见表1.2、主要技术标准1) 风电厂容量：200MW2) 线路总长： 71KM3)回线数量： 8条回线4) 线路电压等级： 35KV5）杆塔总计： 415基6）导线规格：LGJ-240/307)避雷器规格：YH5WZ-51/134W8)绝缘子规格：FXBW4-35/100； FXBW4-35/70；9)电力电缆规格：ZRB-YJY23-26/35KV3*70mm2；ZRB-YJY23-26/35KV3*240mm2；三、受电范围表1四、受电前的准备工作1、线路验收情况所有杆塔、导线、地线、通讯及杆上电气设备施工均已完成，质量符合本规程和相应标准中的有关规定。
2、箱变内及杆塔上所有电缆已安装完毕，且接线完成。
安装质量已符合本规程和相应规范标准。
3、所有杆塔警示牌标识牌完整，相序相位正确。
4、35KV（#1--#8回线）集电线路所有线路及电气原件均已完成耐压试验，试验数据详见试验报告。
五、送电前检查：1、受电线路、箱式变压器等设备安装工作全部结束，安全接地已拆除。
35KV主变压器送电方案
金华乌拉环保能源有限公司天然气锅炉辅助供热技改项目35KV主变系统送电方案制定：审核：批准：江苏华能建设工程集团有限公司二O一七年四月金华乌拉环保能源有限公司天然气锅炉辅助供热技改项目35KV主变系统送电方案一、送电组织机构组长：副组长：组员：其他人员：二、送电范围35KV配电室高压开关柜断路器下口、主变高压侧至35KV连接电缆、主变低压侧至6KV连接电缆。
三、倒送电所用仪器设备数字万用表，相序表，电动摇表等四、安全技术措施⑴、送电的设备检查1、与本次送电有关的操作，信号，表计及保护回路均应正确，保护整定正确二次回路经全面传动试验，操作正确无误，并经验收合格。
2、保护装置的整定值与整定通知单相符，整定值由业主提供。
3、变压器本体及高压电源等高压设备的绝缘良好，设备和现场均已打扫清洁。
4、与本次送电有关的一、二次设备均应安装调试结束，经有关部门验收合格，签证齐全。
5、35KV段所有开关、6KV段所有开关均应在断开位置。
6、拆除所有范围内的临时接地线，临时短接线。
⑵、送电前应具备的条件及准备工作1、电缆沟道全部贯通，沟内清洁无障碍。
2、业主提供高低压安全警示牌及消防器材。
3、系统送电方案由现场各方讨论通过，经有关人员审核并批准。
4、本次送电受电范围与非受电范围设备的安全隔离措施需落实。
5、试验现场周围应整齐，清洁，无杂物，栏杆可靠，孔洞堵塞完好，人行通道，消防通道要畅通，照明充足。
6、有关带电设备外观应完整，清洁，外观机座的接地应齐全完好。
7、各相关带电设备编号符合要求。
8、变压器冷却风扇打开，变压器载调压分接头应在规定档位置，接地电阻经测试合格。
9、各带电设备及装置的绝缘试验合格。
10、直流系统安装，调试完毕，验收合格。
11、各开关，刀闸传动正确，指示正常。
12、测量PT二次阻值合理，无短路现象。
接地点应可靠。
高压保险齐全，容量合适，满足设计要求。
13、检查二次回路交、直流电源保险应齐全，容量合适，满足要求。
35kV变电站启动送电方案
县调编号：2014-35kV**变电站综自改造启动送电方案编制单位：********************************二○一四年八月二十九日县调编号：2014-35kV**变电站综自改造启动送电方案验收启动组：批准：调度机构：审核：运行单位：审核：编制单位（）：审核：编写：印发：35kV**变电站综自改造工程验收启动委员会送达：***县调调度台、35kV**变电站。
一、工程概况本工程为***35kV**变电站综合改造工程：电气一次部分改造内容：将10kV架空出线间隔全部改造成预装箱；10kV***、***、***出线采用电缆出线方式接入预装箱；完善10kV 配电装置的一二次接地；电气二次部分改造内容：变电站全站综自改造，包括主变压器，各级电压配电装置的控置、信号、保护、自动化和远动等。
更换10kV 线路保护测控装置4台；更换一体化电源系统1套。
二、启动相关事项(一)启动范围1、35kV**变电站。
(二)待投运设备调度命名和编号1.具体见主接线图（附件）。
三、启动组织指挥关系启委会：负责工程启动前及启动过程中的组织、指挥和协调，审批启动方案及调整方案，确认工程是否具备启动条件，确定启动时间，对启动中出现的重大情况作出决定。
启委会可授权启动试运指挥组负责启动工作指挥。
启动调试总指挥：根据启委会的授权，负责启动期间启动范围内设备的事故处理，协调启动操作与调试试验的衔接，向启委会汇报启动工作有关情况。
启动调度：***县调值班调度员负责运行系统的操作指挥与事故处理，并在系统允许的条件下为新设备启动工作提供所需的系统条件。
启动操作指挥：在启动调试总指挥的指挥下，根据启动方案指挥启动范围内设备的操作，发布操作指令或许可操作指令，向启动调试总指挥和值班调度员汇报操作有关情况，协助启动调试总指挥处理启动范围内设备的异常与事故。
调试试验指挥：在启动调试总指挥的指挥下，负责启动过程中所有调试、试验工作的组织、指挥和协调，落实有关调试、试验的安全措施，向启动调试总指挥汇报调试、试验的有关情况。
35KV操作步骤
35KV送电操作程序1#进线操作：一、查看带电显示器，核实是否有电。
二、送电有三种方案。
方案一：柜前操作1、插A01柜三工位五防解锁。
2、将A01柜三工位转换开关打到就地位置。
3、合A01柜三工位隔离开关至合闸位置。
4、查看A01柜三工位是否在合闸位置。
（后台监视）5、插A01柜断路器五防解锁。
6、将A01柜值班室转换开关打到就地位置。
7、合A01柜断路器。
8、查看A01柜断路器是否合位。
（后台监视）方案二：值班室操作断路器1、柜前插A01柜三工位五防解锁。
2、柜前将A01柜三工位转换开关打到就地位置。
3、柜前合A01柜三工位隔离开关至合闸位置。
4、查看A01柜三工位是否在合闸位置。
（后台监视）5、柜前插A01柜断路器五防解锁。
6、值班室内合A01柜断路器。
7、查看A01柜断路器是否合位。
（后台监视）方案三：后台遥控1、将A01柜三工位就地/远方装换开关打到远方位置。
2、将A01柜值班室内断路器转换开关打到远方位置。
3、后台遥合A01柜三工位开关至合闸。
4、后台遥合A01柜断路器至合闸。
2#进线操作：一、查看带电显示器，核实是否有电。
二、送电有三种方案。
方案一：柜前操作1、插B01柜三工位五防解锁。
2、将B01柜三工位转换开关打到就地位置。
3、合B01柜三工位隔离开关至合闸位置。
4、查看B01柜三工位是否在合闸位置。
（后台监视）5、插B01柜断路器五防解锁。
9、将值班室B01柜转换开关打到就地位置。
10、合B01柜断路器。
11、查看B01柜断路器是否合位。
（后台监视）方案二：值班室操作断路器1、柜前插B01柜三工位五防解锁。
2、柜前将B01柜三工位转换开关打到就地位置。
3、柜前合B01柜三工位隔离开关至合闸位置。
4、查看B01柜三工位是否在合闸位置。
（后台监视）5、柜前插B01柜断路器五防解锁。
6、值班室内合B01柜断路器。
7、查看B01柜断路器是否合位。
（后台监视）方案三：后台遥控5、将B01柜三工位就地/远方装换开关打到远方位置。
35kv变电站送电方案
35kv变电站送电方案1. 引言35kV变电站是输电系统中关键的组成部分，负责将高压电力输送至不同区域的配电网。
送电方案的设计对变电站的运行和电力输送的稳定性至关重要。
本文将介绍一个基于35kV变电站的送电方案。
2. 方案概述35kV变电站送电方案的目标是确保电力的稳定输送至目标地区，同时确保系统的可靠性和安全性。
以下是方案的概述：•输入：电力输送至35kV变电站的高压电力•过程：变电站进行电力转换和调节，将电力输送至目标地区•输出：稳定输送至目标地区的电力3. 变电站设备为了实现电力输送的有效性和稳定性，在35kV变电站中需要以下设备：1.高压开关：用于对电力进行开关和调节操作，确保电力输送的稳定性。
2.变压器：将高压电力通过变压器进行降压，以适应目标地区的需求。
3.低压开关：用于调节和分配电力至目标地区。
4.联络开关：用于连接不同电力系统，并确保电力的稳定输送。
5.避雷器：用于保护系统免受雷击等自然灾害的影响。
6.监控系统：用于监测和控制变电站设备的运行状态，确保系统的安全运行。
7.辅助设备：包括电缆、接地装置等，用于支持电力输送过程中的连接和保护。
4. 送电方案步骤35kV变电站的送电方案通常包括以下步骤：1.检查电力输送需求：根据目标地区的需求和供电能力，确定电力输送的需求和目标。
2.确定电力来源：确定从哪个供电节点接收电力，并评估其可靠性和稳定性。
3.设计电力转换和调节方案：根据目标地区的电力需求，设计合适的变压器和调节设备，确保稳定输送电力。
4.设计电力分配方案：根据目标地区的需求，设计合适的低压开关和联络开关，将电力分配至不同的区域。
5.安装和调试设备：根据设计方案，安装和调试变电站设备，确保其正常运行和稳定性。
6.运行监测和维护：建立监控系统，对变电站设备进行运行监测，及时发现和处理异常情况，并定期进行维护和检修。
5. 送电方案的优势35kV变电站送电方案具有以下优势：1.高效稳定：通过合理设计和配置的设备，确保电力的高效稳定输送。
35kV配电房送电方案要点
中厚板卷厂4700mm项目35kV配电房送电方案南京钢铁股份有限公司中厚板卷厂2013年5月9日目录1送电准备 (3)1.1送电申请 (3)1.2验收申请 (3)1.3调度协议 (3)1.4编号命名 (3)1.5送电机构...................................... 错误!未定义书签。
2送电步骤 (4)2.1送电时间 (4)2.2送电范围 (4)2.3现场要求 (4)2.4操作要求 (5)2.5安全要求 (5)2.6送电条件 (6)2.7送电步骤 (6)3运行管理 (11)3.1岗位配置...................................... 错误!未定义书签。
3.2管理制度..................................... 错误!未定义书签。
23.3运行检修..................................... 错误!未定义书签。
24 送电示意图 .................................... 错误!未定义书签。
为了保证4700mm项目35kV配电房送电顺利进行，明确此次送电工作的任务和各方职责，规范送电程序，使送电工作有组织、有计划、有秩序地进行，确保送电工作安全、可靠、顺利完成，特制定本方案。
1送电准备1.1送电申请1.1.14700mm项目35kV配电房送电前必须向能源中心办理《能源介质增改接申请单》，并在得到能源中心同意送电的批复后方可送电，提交《能源介质增改接申请单》是送电的前提条件。
1.2验收申请1.2.1 4700mm项目35kV配电房安装工作结束后，由监理组织安装单位、中厚板卷厂、南钢能源中心参加对变电所进行整体验收，并出具验收报告。
1.2.2 送电前由中厚板卷厂再次组织监理单位、安装调试单位、能源中心参加对变电所进行整体验收，确认具备送电条件。
1.3调度协议1.3.1中厚板卷厂应与能源中心重新签订的《高压双电源客户电力调度管理协议》。
35KV操作步骤
35KV送电操作程序1#进线操作：一、查看带电显示器，核实是否有电。
二、送电有三种方案。
方案一：柜前操作1、插A01柜三工位五防解锁。
2、将A01柜三工位转换开关打到就地位置。
3、合A01柜三工位隔离开关至合闸位置。
4、查看A01柜三工位是否在合闸位置。
（后台监视）5、插A01柜断路器五防解锁。
6、将A01柜值班室转换开关打到就地位置。
7、合A01柜断路器。
8、查看A01柜断路器是否合位。
（后台监视）方案二：值班室操作断路器1、柜前插A01柜三工位五防解锁。
2、柜前将A01柜三工位转换开关打到就地位置。
3、柜前合A01柜三工位隔离开关至合闸位置。
4、查看A01柜三工位是否在合闸位置。
（后台监视）5、柜前插A01柜断路器五防解锁。
6、值班室内合A01柜断路器。
7、查看A01柜断路器是否合位。
（后台监视）方案三：后台遥控1、将A01柜三工位就地/远方装换开关打到远方位置。
2、将A01柜值班室内断路器转换开关打到远方位置。
3、后台遥合A01柜三工位开关至合闸。
4、后台遥合A01柜断路器至合闸。
2#进线操作：一、查看带电显示器，核实是否有电。
二、送电有三种方案。
方案一：柜前操作1、插B01柜三工位五防解锁。
2、将B01柜三工位转换开关打到就地位置。
3、合B01柜三工位隔离开关至合闸位置。
4、查看B01柜三工位是否在合闸位置。
（后台监视）5、插B01柜断路器五防解锁。
9、将值班室B01柜转换开关打到就地位置。
10、合B01柜断路器。
11、查看B01柜断路器是否合位。
（后台监视）方案二：值班室操作断路器1、柜前插B01柜三工位五防解锁。
2、柜前将B01柜三工位转换开关打到就地位置。
3、柜前合B01柜三工位隔离开关至合闸位置。
4、查看B01柜三工位是否在合闸位置。
（后台监视）5、柜前插B01柜断路器五防解锁。
6、值班室内合B01柜断路器。
7、查看B01柜断路器是否合位。
（后台监视）方案三：后台遥控5、将B01柜三工位就地/远方装换开关打到远方位置。
35KV主变压器送电方案
金华乌拉环保能源有限公司天然气锅炉辅助供热技改项目35KV主变系统送电方案制定：审核：批准：江苏华能建设工程集团有限公司二O一七年四月金华乌拉环保能源有限公司天然气锅炉辅助供热技改项目35KV主变系统送电方案一、送电组织机构组长：副组长：组员：其他人员：二、送电范围35KV配电室高压开关柜断路器下口、主变高压侧至35KV连接电缆、主变低压侧至6KV连接电缆。
三、倒送电所用仪器设备数字万用表，相序表，电动摇表等四、安全技术措施⑴、送电的设备检查1、与本次送电有关的操作，信号，表计及保护回路均应正确，保护整定正确二次回路经全面传动试验，操作正确无误，并经验收合格。
2、保护装置的整定值与整定通知单相符，整定值由业主提供。
3、变压器本体及高压电源等高压设备的绝缘良好，设备和现场均已打扫清洁。
4、与本次送电有关的一、二次设备均应安装调试结束，经有关部门验收合格，签证齐全。
5、35KV段所有开关、6KV段所有开关均应在断开位置。
6、拆除所有范围内的临时接地线，临时短接线。
⑵、送电前应具备的条件及准备工作1、电缆沟道全部贯通，沟内清洁无障碍。
2、业主提供高低压安全警示牌及消防器材。
3、系统送电方案由现场各方讨论通过，经有关人员审核并批准。
4、本次送电受电范围与非受电范围设备的安全隔离措施需落实。
5、试验现场周围应整齐，清洁，无杂物，栏杆可靠，孔洞堵塞完好，人行通道，消防通道要畅通，照明充足。
6、有关带电设备外观应完整，清洁，外观机座的接地应齐全完好。
7、各相关带电设备编号符合要求。
8、变压器冷却风扇打开，变压器载调压分接头应在规定档位置，接地电阻经测试合格。
9、各带电设备及装置的绝缘试验合格。
10、直流系统安装，调试完毕，验收合格。
11、各开关，刀闸传动正确，指示正常。
12、测量PT二次阻值合理，无短路现象。
接地点应可靠。
高压保险齐全，容量合适，满足设计要求。
13、检查二次回路交、直流电源保险应齐全，容量合适，满足要求。
风机线路送电方案
中电投徐州贾汪江庄低风速风电场示范项目工程35kV集电线路、箱变送电方案中国能源建设集团江苏省电力建设第三工程公司2015年1月10日审批页批准：审核：编制：一．编制依据1.《电气装置安装工程施工及验收规范》电气篇；2.《电气装置安装工程电气设备交接试验标准》GB50150-2006；3. 徐州贾汪风电集电线路、箱变设备编号；4. 设备厂家技术说明书及有关图纸、资料；5. 电力系统继电保护及电网安全自动装置反事故措施要点；6.、《电力建设安全工作规程》（架空电力线路部分） DL5009.2-2013 二．编制说明1. 徐州贾汪风电工程中电投徐州贾汪风电场工程设计35KV集电线路三回，其中Ⅰ回线路连接12台风机，Ⅱ回线路连接18台风机，Ⅲ回线路连接8台风机；风机与箱式变压器各38台，风力发电机组选用上海电气生产的2.0MW，型号为W2000C风力发电机组；箱式变压器选用明阳电气生产的ZB（F）A-Z-2100/35型变压器，风机与箱变采用“一机一变”配置方式。
本工程35KV集电线路分两次送电，分别为：1、将35kVⅠ回集电线路出线间隔都推入工作位置,确保Ⅰ回线集电线路所有隔离开关在分位，箱变隔离开关在分位，合上3911开关对Ⅰ回集电线路进行冲击；2、以此方式，对Ⅱ回，Ⅲ回集电线路进行冲击；3、首批并网发电的风电机组以此方式，对集电线路进行冲击。
（如有）2.每一条集电线路施工作业完毕，检验合格后再行送电。
三．启动投运范围1. 徐州贾汪风电工程（1）徐州贾汪风电场35KV Ⅰ回集电线路；（2）徐州贾汪风电场35KV Ⅱ回集电线路；（3）徐州贾汪风电场35KV Ⅲ回集电线路。
四．启动前应具备的条件1.受电线路、箱式变压器等设备安装工作全部结束，安全接地已拆除，隔离开关操作灵活、可靠。
2.35KV集电线路、箱变、避雷器各项试验合格。
3.有关设备技术资料、图纸齐全。
4.检查受电线路所用接地线已全部拆除，并悬挂“禁止攀登，高压危险”带电警示牌。
35KV开关站送电措施
35KV开关站送电措施编制：审核：批准：目录一、工程概况 (3)二、编制依据 (4)三、受电应具备的条件 (4)四、受电前的检查及准备工作 (6)五、受电的方法及步骤(附一次系统图） (9)六、验收标准 (15)七、环境及健康安全 (15)八、安全文明生产措施 (18)一、工程概况1.1 系统描述本光伏电站新建20台箱变，1台SVG变压器，1台接地变。
根据用电需要，本站35KV侧一期设2个进线回路，1个出线回路，1个SVG间隔，1个站用变间隔，1个母线PT间隔，1个分段。
二期设一个联络柜，2个进线间隔，一个母线设备间隔。
1.2 主要设备列表1.2.1 箱变生产厂家：型号：ZGSII-ZG-1000/35容量：1000KVA变比：38.5±2x2.5%/0.315-0.315kV额定电流(高压/低压-低压)：15A-916.5A-916.5A接线组别：Dy11-y11阻抗电压％：6.18%1.2.2 35kV开关柜生产厂家：额定电压：35kV额定电流：出线回路 1250A1.2.3 SVG变压器生产厂家：型号：SCII-4500/38.5容量：4500KVA接线组别：Dy111.2.4接地变压器生产厂家：型号：BWXH-Z35/25A-315/0.4容量：900KVA接线组别：Znyn111.3 主要保护配置：1.3.1 35KV线路保护；35KV线路保护配有光纤差动保护、过流保护、过负荷保护、零序电流保护。
1.3.2 35KV母线保护：35KV母线保护配有母线差动保护。
二、编制依据《电气装置安装工程电气设备交接试验标准》GB50150-2006《继电保护及安全自动装置技术规程》GB/T 14285－2006《电力建设施工验收技术规范》《工程建设标准强制性条文》电力工程部分，国家建设部（2006年版）《防止电力生产重大事故的二十五项重点要求》国网公司2000年版设备厂的产品说明书、设计院设计图及相关技术资料等三、受电应具备的条件3.1 与变电站及厂用电系统受电有关的一、二次设备均应安装调试结束并经验收合格，报告齐全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35KV送电方案
目前主要电气设备已经安装完毕，高低压线缆敷设基本完成，为了调试主要设备，测试设备的运行能力，现计划进行小功率并网测试，分组进行每一路设备的运行情况，如果出现问题方便及时纠正。
具体送电方案如下：
一、一次接线方案
本次方案中计划使用站外施工电源线路作为输电线路进行小功率并网测试。
光伏电站共计20个1MW发电单元，每5个发电单元为一回线路送至35KV配电室，光伏电站共计4回进线至35KV配电室。
35KV配电室内配置有进线柜4面、厂用电出线柜一面、主变进线柜一面、SVG无功补偿柜一面、PT柜一面、接地变柜一面，柜子之间采用铜排连接。
电站小功率并网测试一次接线方案：通过施工电源连接至综合区站用箱式变压器高压侧，通过厂用电开关柜对厂区内所有逆变器室供电，进行并网测试，详细的接线方案如下：
光伏电站共有4台厂用箱变，其中250KVA一面、80KVA一面、50KVA两面，综合区的站用箱变，配有高压柜4台，一面馈线柜接至外接35kV施工电源,一面馈线柜接至35kV所用电出线柜，一面计量柜，一面馈线柜接至下一个厂用箱变，将250KVA厂用箱变作为系统电源提供至35KV配电室，将该电源作为厂区内并网电源使用。
并网调试时该电源作为系统电源进入各个逆变器室。
接线示意图见附图
二、二次配置方案
因为目前二次保护设备还没有配置到位，此次是小容量送电，由于35KV配电室内开关柜的线路保护装置均为DC220V供电，现场不具备直流电源供电条件，计划采用250KVA厂用箱变内的线路保护装置（该装置为AC220V供电）作为二次保护，计划接入的电网容量为500KW，计算得到35KV出口端口电流：
设定参数如果电流超过6.598就断开线路，用此简单的方式进行线路和设备的保护。
三、实验调试
在35kV送电前应做好35kv所有开关设备的调试及耐压测试，已经安排了实验队伍对高压线缆进行耐压试验。
设备的调试需要220V低压用电，需要将站用电系统配置到位，现场的四台站用变压器将为每个逆变器室提供照明用电，设备的调试用电取自照明配电箱。
四、送电方案
考虑到现有的外接电源输电线路的审批容量为400kVA，此次35kV送电测试计划只接入500KW的容量。
因为本项目中的升压变压器为双分裂升压变压器，其低压侧带的两个逆变系统同时运行比较合理，尽量避免单独一个逆变系统单独运行。
但是考虑输出容量有限值，采用小容量逐步上调的方式进行。
直流侧调试带电：选择两组逆变系统，检查电池组件汇线-----汇流箱-----直流柜-----逆变器；检查上接线正确后；将两个逆变系统中直流柜分别开通2个开关，也就是分别接入两个汇流箱系统。
交流侧调试带电：35KV外接电源（变压器高压侧）-----250KVA站用箱式变压器-----35KV配电室内所用电出线柜-----35KV进线柜-----逆变器室内35KV 负荷开关柜-----双分裂变压器-----逆变器交流侧；检查上接线正确后，通过250KVA箱式变压器高压开关进行交流侧带电。
此时逆变器交直流均带电，需要逆变器厂家配合进行调试，从而达到直流侧和交流侧调通。
待交直流侧调通后，进行小容量增加，分别将两个直流柜开关进行一个开关一个开关的开通，并网容量6个汇流箱。
可以交替切换汇流箱接入来进行调通测试。
五、设备材料准备需求
1、外接电取电线杆的架设完毕
2、外接电源至综合区箱变高压进线柜敷设完毕
3、所用电出线柜至综合区箱变高压进线柜敷设完毕
4、全站4回高压进线敷设完毕，目前已经有一回进线完成
5、35KV配电室母排接线完成
6、四个站用箱变就位与接线完成
7、箱变至照明配电箱接线完成
8、要求做好设备的调试，完成一台升压变压器试验、高压线缆试验、35KV进线
柜和所用电出线柜试验、250kVA箱变试验。
9、一套升压变接线完成。
六、施工图纸
附图一：电气主接线图
附图二：35KV配电室一次接线图
附图三：站用箱式变压器接线图。
