蜗轮参数计算公式
蜗轮蜗杆计算
蜗轮的计算公式：1传动比=蜗轮齿数×蜗杆头数2中心距=（蜗轮节圆直径+蜗轮节圆直径）△2三。
蜗轮中径=（齿数+2）×模数4蜗轮齿数×蜗轮模数5蜗杆螺距直径=蜗杆外径-2×模数6蜗杆引线=π×元件×头数7螺旋角（前角）TGB=（模数×头数）×蜗杆节径基本参数：蜗轮蜗杆模数m、压力角、蜗杆直径系数Q、导程角、蜗杆头数、蜗杆齿数、齿高系数（1）、间隙系数（0.2）。
其中，模数m和压力角是蜗轮轴表面的模数和压力角，即蜗轮端面的模数和压力角，两者均为标准值。
蜗杆直径系数q是蜗杆分度圆直径与其模数M的比值。
蜗轮蜗杆正确啮合的条件：在中间平面，蜗杆和蜗轮的模数和压力角分别相等，即蜗轮端面的模数等于蜗杆轴线的模数，即标准值。
蜗轮端面的压力角应等于蜗杆的轴向压力角和标准值，即==M。
当蜗轮的交角一定时，必须保证蜗轮和蜗杆的螺旋方向一致。
蜗轮结构通常用于在两个交错轴之间传递运动和动力。
蜗轮相当于中间平面上的齿轮和齿条，蜗杆和螺钉的形状相似。
分类这些系列大致包括：1。
Wh系列蜗轮减速器：wht/whx/whs/whc2；CW系列蜗轮减速器：CWU/CWS/cwo3；WP系列蜗轮减速器：WPA/WPS/WPW/WPE/wpz/wpd4；TP系列包络蜗轮减速器：TPU/TPS/TPA/tpg5；PW型平面双包环面环面蜗杆减速器；另外，根据蜗杆的形状，蜗杆传动可分为圆柱蜗杆传动、环形蜗杆传动和斜蜗杆传动。
[1]组织特征1该机构比交错斜齿轮机构具有更大的传动比。
2两轮啮合齿面间存在线接触，其承载能力远高于交错斜齿轮机构。
三。
蜗杆传动相当于螺旋传动，即多齿啮合传动，传动平稳，噪音低。
4当蜗杆的导程角小于啮合齿间的等效摩擦角时，该机构具有自锁性能，可以实现反向自锁，即只有蜗杆可以驱动蜗轮，而不能驱动蜗轮。
起重机械采用自锁蜗杆机构，其反向自锁性能能起到安全防护作用。
蜗轮蜗杆计算公式
a=m/2(q+Z2) 0.5(d1+d2)=0.5m(q+Z2) q=d1/m
S=0.843×m S=0.843m×COSγ
sf=0.697×m efn=0.679×m×COSγ
Sx=px/2=πm/2 Sn=px/2×COSγ=πm/2×COSγ
C=0.2m df2=m(z2+2x -2.4) x=a/m-0.5(q+Z2)
序号 1 2 3 4 5 6 7 8 9
10
11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
蜗轮、蜗杆计算公式
基本参数：模数m 导程角γ 蜗杆直径系数q 蜗杆头数Z1 蜗轮齿数Z2
名称 轴向齿距 齿顶高 齿根高 齿高（全齿高） 蜗杆分度圆直径 蜗杆齿顶圆直径 蜗杆齿根圆直径 导程角 蜗杆导程
计算公式 Px=πm
ha=m hf=1.2m h=2.2m d1=mq da1=m(q.4) df1=d1-2.4m df1=da-4.4m tanγ=z1/q tanγ=pz/πd1 pz=z1px pz=z1px=z1πm
当Z1=1-2时,b1=(11+0.06Z2)m 当Z1=3-4时,b1≥(12.5+0.09Z2)m
i=n1/n2=Z2/Z1 ha2=(1+x)m hf2=(1.2-x)m da2=(Z2+2+2x)m
dw2=d2
29
蜗轮分度圆直径
d2
30
齿形角
α
d2=mz2 α=20°
蜗杆齿宽
径节计算模数 蜗杆节圆直径
中心距 蜗杆直径系数 轴向齿顶宽 法向齿顶宽 轴向齿根槽宽 发向齿根槽宽
蜗轮蜗杆的计算
蜗轮蜗杆的计算公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]蜗轮、蜗杆的计算公式：1，传动比=蜗轮齿数÷蜗杆头数2，中心距=（蜗轮节径+蜗杆节径）÷2 3，蜗轮吼径=（齿数+2）×模数 4，蜗轮节径=模数×齿数5，蜗杆节径=蜗杆外径-2×模数 6，蜗杆导程=π×模数×头数7，螺旋角（导程角）tg β=（模数×头数）÷蜗杆节径 一．基本参数：（1）模数m 和压力角α：在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数m a1和压力角αa1应分别相等于蜗轮的法面模数m t2和压力角αt2，即 m a1=m t2=m αa1=αt2蜗杆轴向压力角与法向压力角的关系为: tgαa =tgαn /cosγ 式中：γ-导程角。
（2）蜗杆的分度圆直径d 1和直径系数q为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。
由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。
显然，这样很不经济。
为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q ，即： q=d1/m常用的标准模数m 和蜗杆分度圆直径d1及直径系数q ，见匹配表。
（3）蜗杆头数z 1和蜗轮齿数z 2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐 z1＝1，2，4，6。
选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。
蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显着减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。
蜗轮蜗杆计算
蜗轮蜗杆计算蜗轮蜗杆传动蜗轮蜗杆传动用于两轴交叉成90度，但彼此既不平行又不相交的情况下，通常在蜗轮传动中，蜗杆是主动件，而蜗轮是被动件。
蜗轮蜗杆传动有如下特点：1）结构紧凑、并能获得很大的传动比，一般传动比为7-80。
2) 工作平稳无噪音3) 传动功率范围大4）可以自锁5）传动效率低，蜗轮常需用有色金属制造。
蜗杆的螺旋有单头与多头之分。
传动比的计算如下：I=n1/n2=z/Kn1-蜗杆的转速n2-蜗轮的转速K-蜗杆头数Z-蜗轮的齿数蜗轮及蜗杆机构一、用途：蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。
蜗轮与蜗杆在其中间平面内相当於齿轮与齿条,蜗杆又与螺杆形状相似。
二、基本参数：模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数、蜗轮齿数、齿顶高系数（取1）及顶隙系数（取0.2）。
其中，模数m和压力角是指蜗杆轴面的模数和压力角，亦即蜗轮轴面的模数和压力角，且均为标准值；蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值，三、蜗轮蜗杆正确啮合的条件1 中间平面内蜗杆与蜗轮的模数和压力角分别相等，即蜗轮的端面模数等於蜗杆的轴面模数且为标准值；蜗轮的端面压力角应等於蜗杆的轴面压力角且为标准值，即m2 当蜗轮蜗杆的交错角为时，还需保证，而且蜗轮与蜗杆螺旋线旋向必须相同。
四、几何尺寸计算与圆柱齿轮基本相同，需注意的几个问题是：蜗杆导程角()是蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角,与螺杆螺旋角的关系为，蜗轮的螺旋角，大则传动效率高，当小於啮合齿间当量摩擦角时，机构自锁。
引入蜗杆直径系数q是为了限制蜗轮滚刀的数目，使蜗杆分度圆直径进行了标准化m一定时，q大则大，蜗杆轴的刚度及强度相应增大；一定时，q小则导程角增大，传动效率相应提高。
蜗杆头数推荐值为1、2、4、6，当取小值时，其传动比大，且具有自锁性；当取大值时，传动效率高。
与圆柱齿轮传动不同，蜗杆蜗轮机构传动比不等於，而是，蜗杆蜗轮机构的中心距不等於，而是。

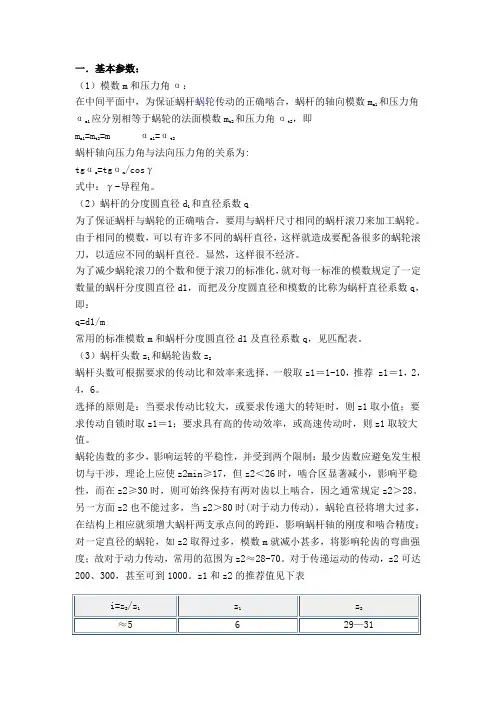

蜗轮蜗杆的计算
一．基本参数：（1）模数m 和压力角α：在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数m a1和压力角αa1应分别相等于蜗轮的法面模数m t2和压力角αt2，即 m a1=m t2=m αa1=αt2蜗杆轴向压力角与法向压力角的关系为: tgαa =tgαn /cosγ 式中：γ-导程角。
（2）蜗杆的分度圆直径d 1和直径系数q为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。
由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。
显然，这样很不经济。
为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q ，即： q=d1/m常用的标准模数m 和蜗杆分度圆直径d1及直径系数q ，见匹配表。
（3）蜗杆头数z 1和蜗轮齿数z 2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐 z1＝1，2，4，6。
选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。
蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显著减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。
另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m 就减小甚多，将影响轮齿的弯曲强度；故对于动力传动，常用的范围为z2≈28-70。
对于传递运动的传动，z2可达200、300，甚至可到1000。
z1和z2的推荐值见下表（4）导程角γ蜗杆的形成原理与螺旋相同，所以蜗杆轴向齿距pa 与蜗杆导程pz的关系为pz＝z 1pa，由下图可知：tanγ=pz ／πd1＝z1pa／πd1＝z1m／d1＝z1／q导程角γ的范围为°一33°。
蜗轮蜗杆的计算
蜗轮、蜗杆的计算公式： 1，传动比=蜗轮齿数÷蜗杆头数 2，中心距=（蜗轮节径+蜗杆节径）÷2 3，蜗轮吼径=（齿数+2）×模数 4，蜗轮节径=模数×齿数 5，蜗杆节径=蜗杆外径-2×模数 6，蜗杆导程=π×模数×头数7，螺旋角（导程角）tg β=（模数×头数）÷蜗杆节径 一．基本参数：（1）模数m 和压力角α：在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数m a1和压力角αa1应分别相等于蜗轮的法面模数m t2和压力角αt2，即 m a1=m t2=m αa1=αt2蜗杆轴向压力角与法向压力角的关系为: tgαa =tgαn /cosγ 式中：γ-导程角。
（2）蜗杆的分度圆直径d 1和直径系数q为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。
由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。
显然，这样很不经济。
为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q，即：q=d1/m常用的标准模数m和蜗杆分度圆直径d1及直径系数q，见匹配表。
（3）蜗杆头数z1和蜗轮齿数z2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐 z1＝1，2，4，6。
选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。
蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显着减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。
另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m 就减小甚多，将影响轮齿的弯曲强度；故对于动力传动，常用的范围为z2≈28-70。
蜗轮蜗杆的计算
第3章运动参数计算3.1蜗轮相关参数计算模数m决定涡轮的结构尺寸，模数越大，齿厚越大，承载能力越强。
根据强度要求：端面模数：m=2.5 z2=72齿全高：h2=2.2m×2.5=5.5mm分度圆直径：d2=m z=2.5×72=180mm根圆直径：df2=d-2.4m=180-2.4×2.5=174mm顶圆直径：d a2=d2+2m=180+2×2.5=185mm3.2 蜗杆相关参数计算齿顶高：h a1 =m=2.5mm蜗杆头数k=1查表ms=2.5 q=12齿根高：hf1=1.2m=1.2×2.5=3mm分度圆直径：d1=mq=2.5×12=30mm顶圆直径：da1=d1+2m=30+2×2.5=35m根圆直径：df1=d1-2.4m=30-2.4×2.5=24.2mm中心距：a=(d1+d2)/2=(30+180)/2=105mm表3-2涡轮蜗杆的计算参数结果3.3型螺纹参数计算（1）公称直径：设T型螺纹公称直径为100mm现有电动机：22kw 转速：750r/min则：T=9550p/n=9550×(22/750)=280.1 N·m中径处的F1=2T/d=(2×208.1×1000)/94=5959.6N丝杠提示力：F1提=（πd×F1)/p=(3.14×94×5959.6)/12=146586N=14.66吨因为设计要求的提升力为10吨F1提>F1许所以公称直径d=100mm满足设计要求且安全（2）螺距：p=12 a c= 0.5（3）牙型角：α=30°（4）中径：d2=d-0.5p=100-0.5×12=94mm（5）外螺纹内经：d内=d-2(0.5p+a c)=87mmd外=d=100mm(6)内螺纹顶径：d顶=d-2(0.5p+a c)=87mm(7)头数：k=1(8)旋向：右旋.3.4 计算丝杆在一分钟之内提升高度N电=750r/min n杆=750r/minZ轮/ Z杆=n轮/ n杆即72/1=750/n轮n轮≈10r/min 蜗轮转一圈，T型螺纹提升一个螺距（12mm）所以丝杆1分钟提升高度为：H=10t=10×12=120mm。
蜗轮蜗杆计算
蜗轮蜗杆计算蜗杆传动当两根轴在90度相交，但它们既不平行也不相交时，采用蜗轮传动。
在蜗轮传动中，蜗杆是主动部件，蜗轮是被动部件。
蜗轮传动具有以下特点:1)结构紧凑，可获得较大的传动比，一般传动比为7-80。
2)运行稳定，无噪声3)传输功率范围大4)自锁5)传动效率低，蜗轮蜗杆往往由有色金属制成。
蜗杆的螺杆可分为单头螺杆和多头螺杆。
传动比计算公式如下:I = N1 / N2 = Z / KN1为蜗杆转速，N2为蜗轮转速，K为蜗杆头数，Z为蜗轮齿数蜗轮蜗杆机构1、目的:蜗轮蜗杆机构通常用于在两根交错轴之间传递运动和动力。
蜗轮和蜗杆相当于中间平面上的齿轮和齿条，蜗杆和螺杆的形状相似。
\ 二、基本参数：模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数、蜗轮齿数、齿顶高系数（取1）及顶隙系数（取0.2）。
其中，模数m和压力角是指蜗杆轴面的模数和压力角，亦即蜗轮轴面的模数和压力角，且均为标准值；蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值，三、蜗轮蜗杆正确啮合的条件1 中间平面内蜗杆与蜗轮的模数和压力角分别相等，即蜗轮的端面模数等於蜗杆的轴面模数且为标准值；蜗轮的端面压力角应等於蜗杆的轴面压力角且为标准值，即m2 当蜗轮蜗杆的交错角为时，还需保证，而且蜗轮与蜗杆螺旋线旋向必须相同。
四、几何尺寸计算与圆柱齿轮基本相同，需注意的几个问题是：蜗杆导程角()是蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角,与螺杆螺旋角的关系为，蜗轮的螺旋角，大则传动效率高，当小於啮合齿间当量摩擦角时，机构自锁。
引入蜗杆直径系数q是为了限制蜗轮滚刀的数目，使蜗杆分度圆直径进行了标准化m一定时，q大则大，蜗杆轴的刚度及强度相应增大；一定时，q小则导程角增大，传动效率相应提高。
蜗杆头数推荐值为1、2、4、6，当取小值时，其传动比大，且具有自锁性；当取大值时，传动效率高。
与圆柱齿轮传动不同，蜗杆蜗轮机构传动比不等於，而是，蜗杆蜗轮机构的中心距不等於，而是。
蜗轮蜗杆参数计算
2
df2=d2-2ha2 ha2=1/2(da2
d2)=m(ha*+
x2)
hf2=1/2(d2-
蜗轮齿根高
hf2
df2)=m(ha*-
x2+c*)
蜗轮齿高
h2
h2=ha2+hf2= 1/2(da2-df2)
蜗轮咽喉母 圆半径
rg2
rg2=a1/2(da2)
蜗轮齿宽
b2
由设计确定
θ
蜗轮齿宽角
θ
=2arcsin(b2
按规定
ha1=hba*m=1 /2(da1-d1)
hf1=(ha*+c*) m=1/2(da1-
df1)
按规定
h1=hf1+ha1= 1/2(da1+df1)
tgr=mz1/d1 =z1/q
cosrb=cosr. cosan
见表11－4 由设计确定
d2=mz2=2a -d1-2x2.m da2=d2+2ha
名 称
中心距 蜗杆头数 蜗轮齿数
齿形角
模数
传动比
齿数比
蜗轮变位系 数
蜗杆直径系 数
蜗杆轴向齿 距
蜗杆导程 蜗杆分度圆
直径 蜗杆齿顶圆
直径
蜗杆齿根圆 直径
顶隙 渐开线蜗杆 齿根圆直径
蜗杆齿顶高
蜗杆齿根高
蜗杆齿高
蜗杆导程角
渐开线蜗杆 基圆导程角
蜗杆齿宽 蜗轮分度圆
直径 蜗轮喉圆直
径 蜗轮齿根圆
直径
蜗轮齿顶高
代 号 a z1 z2 a m
i
u
x2 q pa pz d1 da1
df1 c db1 ha1
蜗轮蜗杆计算
蜗轮蜗杆传动蜗轮蜗杆传动用于两轴交叉成90度，但彼此既不平行又不相交的情况下，通常在蜗轮传动中，蜗杆是主动件，而蜗轮是被动件。
蜗轮蜗杆传动有如下特点：1）结构紧凑、并能获得很大的传动比，一般传动比为7-80。
2) 工作平稳无噪音3) 传动功率范围大4）可以自锁5）传动效率低，蜗轮常需用有色金属制造。
蜗杆的螺旋有单头与多头之分。
传动比的计算如下：I=n1/n2=z/Kn1-蜗杆的转速 n2-蜗轮的转速 K-蜗杆头数 Z-蜗轮的齿数蜗轮及蜗杆机构一、用途：蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。
蜗轮与蜗杆在其中间平面内相当於齿轮与齿条,蜗杆又与螺杆形状相似。
二、基本参数：模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数、蜗轮齿数、齿顶高系数（取1）及顶隙系数（取0.2）。
其中，模数m和压力角是指蜗杆轴面的模数和压力角，亦即蜗轮轴面的模数和压力角，且均为标准值；蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值，三、蜗轮蜗杆正确啮合的条件1 中间平面内蜗杆与蜗轮的模数和压力角分别相等，即蜗轮的端面模数等於蜗杆的轴面模数且为标准值；蜗轮的端面压力角应等於蜗杆的轴面压力角且为标准值，即m2 当蜗轮蜗杆的交错角为时，还需保证，而且蜗轮与蜗杆螺旋线旋向必须相同。
四、几何尺寸计算与圆柱齿轮基本相同，需注意的几个问题是：蜗杆导程角()是蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角,与螺杆螺旋角的关系为，蜗轮的螺旋角，大则传动效率高，当小於啮合齿间当量摩擦角时，机构自锁。
引入蜗杆直径系数q是为了限制蜗轮滚刀的数目，使蜗杆分度圆直径进行了标准化m一定时，q大则大，蜗杆轴的刚度及强度相应增大；一定时，q小则导程角增大，传动效率相应提高。
蜗杆头数推荐值为1、2、4、6，当取小值时，其传动比大，且具有自锁性；当取大值时，传动效率高。
与圆柱齿轮传动不同，蜗杆蜗轮机构传动比不等於，而是，蜗杆蜗轮机构的中心距不等於，而是。
蜗轮蜗杆计算
蜗轮蜗杆计算蜗轮蜗杆传动蜗轮蜗杆传动用于两轴交叉成90度，但彼此既不平行又不相交的情况下，通常在蜗轮传动中，蜗杆是主动件，而蜗轮是被动件。
蜗轮蜗杆传动有如下特点：1）结构紧凑、并能获得很大的传动比，一般传动比为7-80。
2) 工作平稳无噪音3) 传动功率范围大4）可以自锁5）传动效率低，蜗轮常需用有色金属制造。
蜗杆的螺旋有单头与多头之分。
传动比的计算如下：I=n1/n2=z/Kn1-蜗杆的转速n2-蜗轮的转速K-蜗杆头数Z-蜗轮的齿数蜗轮及蜗杆机构一、用途：蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。
蜗轮与蜗杆在其中间平面内相当於齿轮与齿条,蜗杆又与螺杆形状相似。
2、基本参数:模量m，压力角，蜗杆直径系数Q，导程角，蜗杆头数，蜗轮齿数，齿顶系数取1，间隙系数取0.2。
其中模量m和压力角为蜗杆轴面模量和压力角，即蜗轮轴面模量和压力角，均为标准值;蜗杆直径系数q 为蜗杆分度圆直径与其模量M之比，3、蜗轮与蜗杆正确啮合的条件1. 蜗杆和蜗轮在中间平面的模量和压力角分别相等，即蜗轮端面模量与蜗杆轴面模量相等，为标准值;蜗轮端面压力角应与蜗杆轴面压力角相等，为标准值，即M2. 当蜗轮交错角为时，必须保证蜗轮与蜗杆的螺旋方向一致。
4、几何尺寸的计算与圆柱齿轮基本相同蜗杆导度角()是蜗杆分度圆柱上螺旋的切线与蜗杆端面的夹角。
超前角与螺杆角的关系为:蜗轮螺旋角大时，传动效率高;当它小于啮合齿间的等效摩擦角时，该机构锁住自己。
引入蜗杆直径系数q是为了限制蜗杆滚刀的数量和标准化蜗杆分度圆的直径。
当m固定时，q越大，蜗杆轴的刚度和强度越大;当q较小时，超前角增大，传动效率相应提高。
蜗杆头数的推荐值为1,2,4,6。
当值小时，传动比大，具有自锁性能;当值大时，传输效率高。
与圆柱齿轮传动不同，蜗轮机构的传动比不等于，但蜗轮机构的中心距离不等于，但。
在蜗轮蜗杆传动中，可根据啮合点K(平行于螺旋线的切线)的方向和方向，并画出垂直于蜗轮轴的速度矢量三角形，确定蜗轮转动方向的判断方法;也可以通过“左手握着右旋蜗杆，右手握着左旋蜗杆，四个拇指”来判断。
蜗杆与蜗轮主要参数及几何计算
蜗杆与蜗轮主要参数及几何计算一、蜗杆与蜗轮的主要参数1. 模数：蜗杆和蜗轮的齿轮尺寸参数之一，用来描述蜗轮齿数与蜗杆齿数的比例关系。
模数的单位通常为毫米（mm），常用的模数有0.5、1、1.5、2等。
2.蜗杆传动比（减速比）：蜗杆与蜗轮之间齿轮传动的转速比，一般用i表示。
传动比等于蜗轮的齿数除以蜗杆的齿数，即i=Z2/Z1、蜗杆传动比通常为10至80左右。
3.螺旋线角度：蜗杆的螺旋线与轴线的夹角，通常用θ表示。
螺旋线角度决定了蜗杆的斜度，直接影响到蜗杆与蜗轮传动的效率。
4.蜗杆和蜗轮的材料：由于传动过程中会有相对滑动和高速摩擦，所以蜗杆和蜗轮通常使用耐磨、耐热、耐疲劳的材料，比如高强度合金钢、铜合金等。
5.渐开线角：蜗杆渐开线与垂直于轴线的圆柱面交线的夹角，用α表示。
渐开线角的大小会直接影响到蜗杆与蜗轮的传动效率和噪音。
二、蜗杆与蜗轮的几何计算1.蜗杆的直径计算：蜗杆的直径可以根据承受的转矩和材料的强度来确定。
通常根据公式d=K∛(T/σ)计算，其中d为蜗杆直径，K为一个系数，T为扭矩，σ为所选材料的强度。
2.蜗杆和蜗轮的齿数计算：蜗杆和蜗轮的齿数需要满足传动比和滚动角度等要求。
通常滚动角度为20°时，蜗杆的齿数为4至6；滚动角度为15°时，蜗杆的齿数为6至9、齿数的具体计算可以根据所选的传动比和齿轮的模数来确定。
3. 蜗轮的直径计算：蜗轮的直径需要根据滚动角度和蜗杆直径来确定。
一般来说，蜗轮的直径大于或等于蜗杆的直径。
可以根据公式d2 =d1 + 2mcosα 计算，其中d2为蜗轮的直径，d1为蜗杆的直径，m为模数，α为渐开线角。
4.蜗杆传动比的计算：蜗杆传动比等于蜗轮的齿数除以蜗杆的齿数。
根据所选的传动比和蜗杆的齿数，可以计算出蜗轮的齿数。
以上是蜗杆与蜗轮的主要参数和几何计算的介绍，这些参数和计算方法的正确选择和应用，能够保证蜗杆与蜗轮传动的效率和可靠性。
在实际应用中，还需要考虑到摩擦和磨损等因素，选择适当的润滑方式和材料，以提高传动的效率和寿命。
蜗杆参数计算公式，很多人都在找
蜗杆参数计算公式，很多⼈都在找蜗轮和蜗杆通常⽤于垂直交叉的两轴之间的传动。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶⾯常制成环⾯。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖⾯类是梯形螺纹的轴向剖⾯，有单头和多头之分。
若为单头，则蜗杆转⼀圈蜗轮只转⼀个齿，因此可以得到较⾼速⽐。
今天介绍⼀下蜗杆参数计算公式。
加⼯导程＝6.3×3.1416＝19.79mm 模数*派蜗轮、蜗杆的计算公式：1、传动⽐=蜗轮齿数÷蜗杆头数2、中⼼距=（蜗轮节径+蜗杆节径）÷23、蜗轮吼径=（齿数+2）×模数4、蜗轮节径=模数×齿数5、蜗杆节径=蜗杆外径-2×模数6、蜗杆导程=π×模数×头数7、螺旋⾓（导程⾓）tgB=（模数×头数）÷蜗杆节径蜗杆导程=π×模数×头数模数=分度圆直径/齿数头数是说螺杆上螺旋线的条数；模数是指螺杆上螺旋线的⼤⼩，也就是模数越⼤螺杆上的螺旋线就越“柱装”（东北话，就是⽐较⼤，⽐较结实）直径系数是指螺杆的粗细。
模数：齿轮的分度圆是设计、计算齿轮各部分尺⼨的基准，⽽齿轮分度圆的周长=πd=z p，于是得分度圆的直径d=z p/π由于在上式中π为⼀⽆理数，不便于作为基准的分度圆的定位。
为了便于计算，制造和检验，现将⽐值p/π⼈为地规定为⼀些简单的数值，并把这个⽐值叫做模数(module)，以m表⽰。
模数m是决定齿轮尺⼨的⼀个基本参数。
齿数相同的齿轮模数⼤，则其尺⼨也⼤。
为了便于制造，检验和互换使⽤，齿轮的模数值已经标准化了。
建筑模数建筑模数指建筑设计中选定的标准尺⼨单位。
它是建筑设计、建筑施⼯、建筑材料与制品、建筑设备、建筑组合件等各部门进⾏尺度协调的基础。
就象随便来个尺⼨,建筑构件就⽆法标准化了，难统⼀。
基本模数的数值规定为100mm，以M表⽰，即1M= 100mm。
导出模数分为扩⼤模数和分模数，扩⼤模数的基数为3M，6M，12M，15M，30M，60M共6个；分模数的基数为1/10M，1/5M，1/2M共3个。
蜗杆与蜗轮主要参数计算
蜗杆头数
z1
按规定选取
蜗杆齿数
z2
按传动比确定
齿形角
a
aa=20o或 aa=20o
按蜗杆类型确定
模数
m
m=ma=mn/cosγ
按规定选取
传动比
i
i=n1/n2
蜗杆为主动，按规定选取
齿数比
u
u=z2/z1当蜗杆主动时，i=u
蜗轮变位系数
x2
x2=a/m-(d1+d2)/2m
蜗杆直径系数
q
q= d1/m
d1’
d1’= d1+2x2m=m(q+2x2)
蜗轮节圆直径
d2’
d2’= d2
蜗轮宽度B、顶圆直径de2及蜗杆齿宽b1的计算公式
z1
B
de2
X2
b1
1
≤
≤da2+2m
0
≥(11+m
≥(8+m
≥+z1)m
≥(11+m
≥(12+m
当变位系数X2为中间值时，b1取X2邻近两公式所求值的较大者。经磨削的蜗杆，按左式所求的长度应在增加下列值：当m<10mm时，增加25mm当m=10～16mm时，增加35～40mm；当m>16mm时，增加50mm
蜗杆轴向齿距
pa
pa=πm
蜗杆导程
pz
pz=πm z1
蜗杆分度圆直径
d1
d1=mq
按规定选取
蜗杆齿顶圆直径
da1
da1= d1+2ha1= d1+2ha*m
蜗杆齿根圆直径
df1
df1= df－2hf1= d1-2(ha*m +c)
蜗轮蜗杆的计算
蜗轮、蜗杆的计算公式：1，传动比=蜗轮齿数÷蜗杆头数2，中心距=（蜗轮节径+蜗杆节径）÷ 2 3，蜗轮吼径=（齿数+2）×模数4，蜗轮节径=模数×齿数5，蜗杆节径=蜗杆外径-2×模数6，蜗杆导程=π×模数×头数为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q，即：q=d1/m常用的标准模数m和蜗杆分度圆直径d1及直径系数q，见匹配表。
（3）蜗杆头数z1和蜗轮齿数z2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐z1＝1，2，4，6。
选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。
蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显着减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。
另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m就减小甚多，将影响轮齿的弯曲强度；故对于动i=n1/n2=z2/z1 =u式中：n1 -蜗杆转速；n2-蜗轮转速。
减速运动的动力蜗杆传动，通常取5≤u≤70，优先采用15≤u≤50；增速传动5≤u≤15。
普通圆柱蜗杆基本尺寸和参数及其与蜗轮参数的匹配表。
2 蜗杆传动变位的特点蜗杆传动变位变位蜗杆传动根据使用场合的不同，可在下述两种变位方式中选取一种。
1)变位前后，蜗轮的齿数不变(z2 '＝z2)，蜗杆传动的中心距改变(a '≠a)，如图9-8a、c所示，其中心距的计算式如下：a '＝a+x2m=(d1+d2+2x2m)/22)变位前后，蜗杆传动的中心距不变(a '＝a)，蜗轮齿数发生变化(z2'≠z2)，如图9-8d、e所示，z2' 计算如下：因a'＝a则z2' ＝z2-2x2蜗杆传动变位：3 普通圆柱蜗杆传动的几何尺寸计算普通圆柱蜗杆传动基本几何尺寸计算关系式:。
蜗轮齿厚计算公式
蜗轮齿厚计算公式蜗轮齿厚的计算公式啊，这可是机械传动领域里一个挺重要的知识点。
咱先来说说啥是蜗轮。
蜗轮就像是一个被精心设计的“小轮子”，在机械传动系统里发挥着关键作用。
想象一下，你骑着自行车，链条带动齿轮转动，蜗轮在机械里的作用就有点类似齿轮，不过它更复杂、更精密。
那蜗轮齿厚到底咋计算呢？这就得提到一个公式：$S = m ×\frac{π}{2} + 2 × m × X$ 。
这里的“m”呢，代表的是蜗轮的模数，“X”是变位系数。
比如说，有一次我在工厂里看到师傅们在维修一台大型设备，其中就涉及到蜗轮的问题。
那台设备因为长时间运转，蜗轮出现了磨损，导致传动不顺畅。
师傅们就需要根据蜗轮齿厚的计算公式来确定新蜗轮的尺寸参数，以确保设备能够正常运行。
我在旁边看着，师傅拿着卡尺仔细测量着蜗轮的各项尺寸，嘴里还念叨着公式里的参数。
他一边测量，一边跟旁边的徒弟解释：“这模数啊，就像是齿轮的大小规格，变位系数呢，则是为了让蜗轮更好地适应传动需求做的调整。
” 只见师傅在纸上写写画画，把测量得到的数据代入公式，计算出了新蜗轮齿厚应该是多少。
这公式看起来简单，可实际运用中得考虑好多因素。
比如说，材料的特性，如果材料硬度不够，那齿厚可能就得适当增加，以保证强度。
还有蜗轮的精度要求，精度高的话，对齿厚的计算和控制就得更精确。
再比如说，在设计一个新的传动系统时，要根据负载、转速等要求，先确定好蜗轮的模数和变位系数，然后才能用公式算出合适的齿厚。
如果齿厚计算不准确，要么传动不平稳，产生噪音和振动；要么就是强度不够，容易损坏。
总之啊，蜗轮齿厚的计算公式虽然只是机械传动知识里的一小部分，但它的重要性可不容小觑。
就像一颗小小的螺丝钉，虽不起眼，却能影响整个机器的运转。
咱们在学习和应用的时候，可得认真仔细，不能马虎哟！。
蜗轮蜗杆转一圈的行程
蜗轮蜗杆转一圈的行程
蜗轮蜗杆传动是一种常见的机械传动方式，它由蜗轮和蜗杆两
部分组成。
蜗轮蜗杆传动的行程计算涉及到蜗轮和蜗杆的螺旋角度
以及齿数等参数。
首先，我们来看蜗轮的行程。
蜗轮的行程可以通过蜗轮的齿数
和齿轮的模数来计算。
蜗轮的行程等于蜗轮的齿数除以蜗轮的模数
乘以π（即行程=齿数/模数π）。
其次，我们来看蜗杆的行程。
蜗杆的行程可以通过蜗杆的螺旋
角度和蜗杆的螺距来计算。
蜗杆的行程等于螺旋角度乘以蜗杆的螺距。
综合考虑蜗轮和蜗杆的行程，蜗轮蜗杆传动一圈的行程可以通
过蜗轮和蜗杆的行程之和来计算。
即一圈的行程等于蜗轮的行程加
上蜗杆的行程。
需要注意的是，实际的蜗轮蜗杆传动中，还需要考虑传动效率、摩擦损失等因素对行程的影响。
此外，不同规格的蜗轮蜗杆传动在
行程上也会有所不同，因此在实际应用中需要根据具体的传动装置
参数进行计算。
总的来说，蜗轮蜗杆传动一圈的行程是由蜗轮和蜗杆的行程共同决定的，需要根据具体的参数进行计算。
蜗轮模数怎么计算公式
蜗轮模数怎么计算公式蜗轮模数是指蜗轮的齿数与其分圆直径的比值，通常用字母m表示。
蜗轮模数的计算是蜗轮传动设计中非常重要的一环，它直接影响到蜗轮传动的传动比、齿轮的尺寸和传动效率等。
下面我们将介绍蜗轮模数的计算公式及其相关知识。
蜗轮模数的计算公式为：m = d/z。
其中，m为蜗轮模数，d为蜗轮的分圆直径，z为蜗轮的齿数。
通过这个公式，我们可以很容易地计算出蜗轮的模数。
在实际的蜗轮传动设计中，蜗轮模数的选择需要考虑多个因素。
首先，需要考虑传动比。
蜗轮传动的传动比是由蜗轮的齿数和蜗杆的螺旋角决定的，一般而言，传动比越大，蜗轮的模数就越小。
其次，需要考虑蜗轮的强度。
蜗轮的模数越大，齿轮的齿根强度越大，因此在一定程度上可以提高蜗轮的承载能力。
另外，还需要考虑蜗轮的传动效率。
一般来说，蜗轮的模数越小，传动效率越高，但是模数过小也会导致蜗轮的齿轮强度不足，从而影响传动的可靠性。
除了计算蜗轮模数外，还需要考虑蜗轮的齿轮参数。
蜗轮的齿数、分圆直径、螺旋角等参数都会影响蜗轮传动的性能。
因此，在进行蜗轮传动设计时，需要综合考虑这些参数，以确保蜗轮传动的性能和可靠性。
蜗轮传动是一种常用的传动形式，它具有传动比大、传动平稳、噪音小等优点，因此在机械传动中得到广泛应用。
蜗轮模数的选择对蜗轮传动的性能和可靠性具有重要影响，因此在蜗轮传动设计中需要特别注意蜗轮模数的计算和选择。
在实际的工程设计中，蜗轮模数的选择需要综合考虑多个因素，包括传动比、强度、传动效率等。
需要根据具体的传动要求和工作条件来确定蜗轮的模数，以确保蜗轮传动的性能和可靠性。
同时，还需要注意蜗轮的制造工艺和加工精度，以确保蜗轮的质量和可靠性。
总之，蜗轮模数的计算是蜗轮传动设计中非常重要的一环，它直接影响到蜗轮传动的传动比、齿轮的尺寸和传动效率等。
在进行蜗轮传动设计时，需要综合考虑多个因素，以确保蜗轮传动的性能和可靠性。
希望通过本文的介绍，读者能够对蜗轮模数的计算有更深入的了解，从而更好地进行蜗轮传动设计。
