热式气体质量流量计1

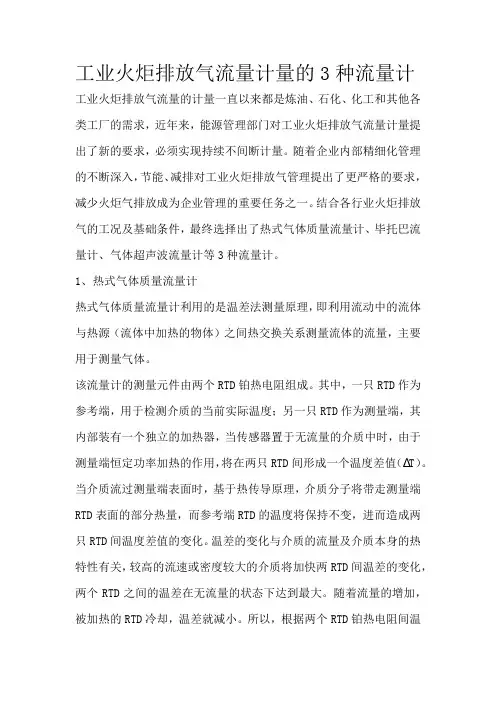

工业火炬排放气流量计量的3种流量计
工业火炬排放气流量计量的3种流量计工业火炬排放气流量的计量一直以来都是炼油、石化、化工和其他各类工厂的需求，近年来，能源管理部门对工业火炬排放气流量计量提出了新的要求，必须实现持续不间断计量。
随着企业内部精细化管理的不断深入，节能、减排对工业火炬排放气管理提出了更严格的要求，减少火炬气排放成为企业管理的重要任务之一。
结合各行业火炬排放气的工况及基础条件，最终选择出了热式气体质量流量计、毕托巴流量计、气体超声波流量计等3种流量计。
1、热式气体质量流量计热式气体质量流量计利用的是温差法测量原理，即利用流动中的流体与热源（流体中加热的物体）之间热交换关系测量流体的流量，主要用于测量气体。
该流量计的测量元件由两个RTD铂热电阻组成。
其中，一只RTD作为参考端，用于检测介质的当前实际温度；另一只RTD作为测量端，其内部装有一个独立的加热器，当传感器置于无流量的介质中时，由于测量端恒定功率加热的作用，将在两只RTD间形成一个温度差值（∆T）。
当介质流过测量端表面时，基于热传导原理，介质分子将带走测量端RTD表面的部分热量，而参考端RTD的温度将保持不变，进而造成两只RTD间温度差值的变化。
温差的变化与介质的流量及介质本身的热特性有关，较高的流速或密度较大的介质将加快两RTD间温差的变化，两个RTD之间的温差在无流量的状态下达到最大。
随着流量的增加，被加热的RTD冷却，温差就减小。
所以，根据两个RTD铂热电阻间温度差值的变化可以推算出介质的流量，通过线性化电路将温差的变化转换成与流量相对应的输出信号。
2、毕托巴流量计毕托巴流量计采用压差法测量原理，主要由节流装置、引压管线以及差压变送器组成。
当流体流经节流装置时，流体会在节流装置的作用下局部收缩。
流经节流装置后，流速会瞬间增大，压力陡然降低，在节流装置前后会产生一个差压，管道内流体的流量越大，节流装置前后的差压就越大。
差压的大小与流量、节流装置形式、流体的物理性质等因素有关。
热式气体质量流量计-360百科
热式气体质量流量计-360百科热式气体质量流量计是利用热扩散和热分布的原理，利用气体带走热量的多少来计算流量。
其测量结果受温度、压力变化影响较小，量程比可达到30∶1，安装方式为插入式，基本没有压力损失，适用于测量介质组分比较稳定的干燥气体的流量。
1、工作原理：大流量：热扩散原理，利用气体带走多少热量决定流量；小流量：热分布原理；2、系统组成：简单无活动部件、常温一体化、高温分体式；3、适用测量介质：干燥气体，介质组分稳定；4、系统误差：±1% 质量流量精度；5、系统智能化：多项参数修改，智能化；6、检定：工厂标定数据储存在仪表里，可以现场检定仪表性能，结果可溯源；7、量程比：大量程比，保证精度的前提下30∶1；8、流量结果：质量流量，温度、压力变化影响小；9、温压补偿：不需要；10、安装：小口径：管道式；大口径：插入式；安装简单快捷：不需要保温\导压管路，前后；直管段：3D/5D；安装成本低：在管道360范围内任何角度都可以安装；11、维护：属于免维护型，如需维护，可以实现在线不停产插拔维护；12、工厂标定：密闭环路模拟实际工况标定每一台都要实际标定；13、响应时间：1s；14、压力损失：插入式基本没有压力损失；15、系统重复性：重复性较好；16、温度对测量系统精度的影响：在±25℃范围内，±0.04 %FS；在±25～50℃范围内，±0.06 %FS；17、压力对测量系统精度的影响：压力变化0.006895MPa，精度影响0.02% FS；18、系统造价：性价比非常高，小口径相对价格高，大口径比孔板产品还便宜。
e+h热式气体质量流量计说明书
e+h热式气体质量流量计说明书E+H热式气体质量流量计说明书一、产品概述E+H热式气体质量流量计是一种先进的仪器设备，用于测量气体的质量流量。
它采用了热敏电阻元件和微处理器技术，具有高精度、快速响应和稳定可靠的特点。
本说明书将为用户提供关于E+H热式气体质量流量计的详细信息、技术参数和使用指导。
二、产品特点1. 高精度：E+H热式气体质量流量计具有极高的测量精度，可满足各类工业应用的要求。
2. 快速响应：该流量计采用了先进的传感器技术，能够实时、准确地反映气体流量的变化。
3. 稳定可靠：产品采用优质材料和结构设计，具有良好的耐用性和长期稳定性。
4. 易于安装和维护：流量计设计紧凑，安装方便，维护简单，可以提高工作效率。
三、技术参数1. 测量范围：- 气体种类：适用于多种气体，包括但不限于空气、氮气、氧气等。
- 流量范围：0.1~1000 L/min。
2. 精度：- 测量精度：±0.5% FS。
- 温度精度：±1℃。
3. 输出方式：- 信号输出：4~20mA模拟信号、RS485数字信号。
- 通信协议：Modbus、HART等。
4. 工作温度：- 气体温度：-20℃~60℃。
- 环境温度：-40℃~85℃。
5. 工作电源：- 直流供电：24VDC。
- 消耗功率：≤2.5W。
四、使用注意事项1. 安装位置：应选择在通风良好、无腐蚀性气体和辐射源的环境中安装。
2. 电气连接：正确接线，确保电源、信号和地线连接牢固可靠，避免因接触不良或短路等问题导致测量不准确。
3. 清洁维护：定期清洁流量计表面，防止灰尘和污垢积累影响测量精度。
注意保护传感器，避免碰撞和损坏。
4. 校准和维修：根据需要进行定期校准，检查仪器的正常运行状态。
如有故障或异常，应联系售后服务中心进行维修或更换部件。
五、应用领域E+H热式气体质量流量计广泛应用于化工、石油、制药、电力、环保等领域，用于气体供应系统、燃气计量、工艺控制等方面。
热式气体质量流量计-百度百科
热式气体质量流量计-百度百科一、概述嘉可仪表JK系列热式气体质量流量计是利用热传导原理测流量的仪表。
热式气体质量流量计采用恒温差法对气体质量流量进行准确测量。
具有体积小、数字化程度高、安装方便，测量准确等优点。
二、工作原理热式质量流量计由传感器和信号分析、处理与控制单元两部分构成。
传感器一部分测量温度，而另一部分用于加热。
前者监控实际过程温度值；后者维持一恒定温度值，使其总是高于实际过程温度且与该过程温度保持恒定的温度差。
气体的质量流量越大，冷却效应就越大，维持差分温度所需的能量也就越大。
因此，通过测量加热器的能量便可得出被测气体的质量流量。
三、热式气体质量流量计产品特点：1、真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。
可得到气体的质量流量或者标准体积流量。
2、宽量程比，可测量流速高至100Nm/s底至0.5Nm/s的气体，可以用于气体检漏。
3、抗震性能好使用寿命长。
传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
4、安装维修简便。
在现场条件允许的情况下，可以实现不停产安装和维护。
（请参见安全注意事项）5、数字化设计。
整体数字化电路测量，测量准确、维修方便。
6、采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。
四、适用范围1、压缩空气2、锅炉房或干燥机中的天然气3、酿酒厂中的二氧化碳气体4、污水处理厂中的沼气和曝气5、生成气体（如氩气、氮气、二氧化碳、氦气、氧气）6、气体泄露检测嘉可仪表生产的热式气体质量流量计可以测量氧气、氮气、二氧化碳、天然气、压缩空气、煤气、沼气等各种气体（乙炔除外），嘉可仪表JK系列热式气体质量流量计种类齐全，有管道式热式气体质量流量计、插入式热式气体质量流量计、高温型热式气体质量流量计、高压型热式气体质量流量计、一体式热式气体质量流量计、分体式热式气体质量流量计等。

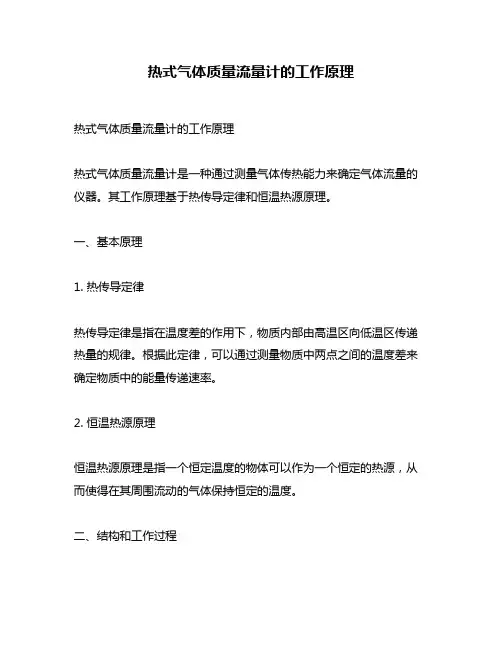

热式气体质量流量计的工作原理
热式气体质量流量计的工作原理热式气体质量流量计的工作原理热式气体质量流量计是一种通过测量气体传热能力来确定气体流量的仪器。
其工作原理基于热传导定律和恒温热源原理。
一、基本原理1. 热传导定律热传导定律是指在温度差的作用下，物质内部由高温区向低温区传递热量的规律。
根据此定律，可以通过测量物质中两点之间的温度差来确定物质中的能量传递速率。
2. 恒温热源原理恒温热源原理是指一个恒定温度的物体可以作为一个恒定的热源，从而使得在其周围流动的气体保持恒定的温度。
二、结构和工作过程1. 结构热式气体质量流量计主要由加热丝、测温丝、外壳和电路板等组成。
其中加热丝和测温丝分别被安装在管道内部，用于测量管道内部气体的传导能力。
2. 工作过程当气体通过管道时，加热丝不断地将热量传递给气体，使得气体的温度升高。
测温丝则用于测量管道内部气体的温度。
由于加热丝和测温丝之间存在一定的距离，因此在气体流过后，测温丝所测得的温度会有一个延迟。
根据恒温热源原理，当气体流量增加时，管道内部的气体流动速度也会增加。
由于气体流动速度的增加会导致测温丝所测得的温度变化更加迅速，因此可以通过比较不同时间点所测得的温度差来确定气体流量。
三、工作特点1. 精确性高热式气体质量流量计具有精确性高、响应速度快等特点。
其精确性主要取决于加热丝和测温丝之间的距离、电路板设计等因素。
2. 适用范围广热式气体质量流量计适用于多种气体介质，并可在较宽范围内进行流量检测。
同时，其结构紧凑、安装方便，可广泛应用于工业自动化、环境监测等领域。
3. 不易受环境影响热式气体质量流量计不受气体密度变化、湿度变化等环境因素的影响，因此具有较高的稳定性和可靠性。
四、应用领域热式气体质量流量计广泛应用于石油化工、食品医药、环保监测等领域。
例如，在石油化工生产过程中，热式气体质量流量计可用于测量管道内部液态或气态介质的流量，从而实现对生产过程的控制和优化。
在环保监测中，热式气体质量流量计可用于监测废气排放情况，从而确保环境保护的有效实施。
e+h热式气体质量流量计说明书
e+h热式气体质量流量计说明书E+H热式气体质量流量计是一种广泛应用于工业领域的气体流量测量仪器。
它能够准确测量气体流量，并提供可靠的数据，帮助用户实现流程监测和控制。
该热式气体质量流量计采用热敏电阻传感器作为测量元件，通过测量传感器与流体接触后的温度差，来计算出气体的质量流量。
热敏电阻传感器受到气体流过时的冷却或加热效应，从而导致其温度发生变化。
通过测量温度变化，我们能够获取气体的流速，并将其换算为质量流量。
E+H热式气体质量流量计具有以下特点和优势：1.高精度测量：采用先进的传感器和算法，能够提供高精度的流量测量结果。
其测量误差通常在±1%以内。
2.宽测量范围：该流量计能够适应不同工况下的测量需求，测量范围可以根据用户的实际应用需求进行选择和调整。
3.抗干扰能力强：该流量计能够有效克服温度、压力、湿度等环境因素对测量结果的影响，确保测量的稳定和准确性。
4.快速响应：该流量计具有快速的响应时间，能够实时监测和反馈气体流量的变化。
用户可以根据实际需要进行流程控制和调节。
5.易于安装和维护：该流量计采用简单的结构设计，安装和维护操作简便方便。
一般情况下，只需连接电源和信号线即可正常工作。
6.多种接口选配：该流量计提供多种接口选配，包括模拟信号输出、数字通信接口等，满足不同用户的应用需求。
E+H热式气体质量流量计广泛应用于石化、烟气排放、环保、气象观测、生物制药等行业领域。
主要的应用场合包括：燃气供应计量、燃烧过程监测、气体流程控制、工业废气排放监测等。
总之，E+H热式气体质量流量计是一种功能强大、性能稳定的气体流量测量仪器。
它能够帮助用户实现流程监测和控制，提高生产效率和产品质量。
在各种工业应用中，它发挥着重要的作用，并受到用户的广泛认可和应用。
热式气体质量流量计工作原理
热式气体质量流量计工作原理
热式气体质量流量计（或称热式流量计）是利用传感器受流体冷却效应变化来测量气体质量流量的仪器。
热式流量计通常由两个传感器组成，一个作为“加热器”，另一个作为“测温器”。
传感器通常采用可供直流通电的纯电阻丝或薄膜材料制成。
工作原理如下：
1. 加热器传感器：加热器被通电，使得传感器加热到设定温度，保持一个稳定的热平衡。
当气体流过加热器传感器时，气体带走了一部分热量，导致传感器温度降低。
2. 测温器传感器：测温器传感器位于加热器传感器的下游。
该传感器被设计为只测量气体的温度，而不受气体质量流量的影响。
3. 温差测量：通过测量加热器和测温器之间的温差来确定气体质量流量。
当气体流量增加时，气体带走的热量也增加，导致加热器温度下降更多，从而增加了加热器与测温器之间的温差。
4. 测量和计算：根据加热器与测温器之间的温差以及已知的加热器特性和气体性质，可以计算出气体的质量流量。
值得注意的是，热式流量计对气体的物性参数要求较高，如气
体密度、比热容等。
因此，在使用热式流量计时需要提供准确的气体物性参数，以获得更准确的流量测量结果。
热式气体质量流量计
热式气体质量流量计热式气体质量流量计产品简介热式气体质量流量计依据热效应的金氏定律,加热功率P、温度差△T（TRH—TRMG）与质量流量Q有确定的数学关系式。
P/△T=K1+K2f（Q）K3K1、K2、K3是与气体物理性质有关的常数。
热式气体质量流量计的温度差测量方式克服了采纳恒温差原理的热式气体质量流量计测量煤气流量时因煤气中含水、油和杂质而造成的很大的零点漂移，导致无法测量的弊病。
它也可以用于测量湿气体的质量流量，如矿井下瓦斯抽放、送风，排风系统中的风量（速）的实时检测。
热式气体质量流量计产品特点安装便利，维护和修理简单双向检测，防振动多至24点流量测量输出模拟量的校正多点非线性曲线修正宽量程比100：1流量与温度同时检测，切换显示大口径小流量测量，可做泄露检测采纳专有技术“双平衡结构”封装传感器专有高湿、高温算法，介质温度可达500℃直接质量流量检测，无需温度压力弥补热式气体质量流量计工作原理热式流量计是基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈肯定的比例关系.该系列流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,当流体流动时,两者之间的温度差与流量的大小成线性关系,再通过微电子掌控技术,将这种关系转换为测量流量信号的线性输出。
热式气体质量流量计分类热式气体质量流量计按安装方式分为：插入式和管段式。
热式气体质量流量计插入式插入式传感器可在线安装、在线维护。
安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，最后将传感器安装在阀门上并将传感器插入到管内中心（传感器的插入位置出厂时已确定）。
插入式传感器适用管道直径：DN80～6000mm。
插入式热式气体质量流量计热式气体质量流量计管段式管段式热式气体质量流量计管段式热式气体质量流量计出厂时已配备和现场管道内径相同的工艺管道。
气体热式质量流量计的选择是怎样的
气体热式质量流量计的选择是怎样的摘要气体热式质量流量计是应用广泛的流量测量仪器之一。
本文将介绍气体热式质量流量计的优点、特点、适用范围及选择方法。
希望能够帮助读者更好地理解如何选购气体热式质量流量计。
什么是气体热式质量流量计气体热式质量流量计是基于热传导定律原理，通过测量气体流经传感器的温度变化，进而计算气体质量流量。
相比于一般的体积流量计，气体热式质量流量计具有多项优点。
例如不受压力、温度、密度等参数变化的影响，测量精度高等特点。
气体热式质量流量计的适用范围气体热式质量流量计适用于多种气体的流量测量，其中包括但不限于空气、氢气、氧气、氮气、天然气等。
同时，气体热式质量流量计还可以适用于多种流量范围，从0.1-1ml/min到10000slm都可以实现高精度的测量。
气体热式质量流量计的优点1. 精度高气体热式质量流量计具有卓越的测量精度，可达到±1.0%FS的误差范围。
这对于一些特殊的流量测量应用非常关键。
2. 适用范围广气体热式质量流量计适用于多种气体流量测量，包括多种气体类型及流量范围。
3. 抗干扰气体热式质量流量计不受温度、压力、密度等参数变化的影响，因此精度稳定性高。
4. 体积小重量轻相比于一般的流量计，气体热式质量流量计体积、重量小，易于安装、调节、维保等操作，成本也相对较低。
气体热式质量流量计的选择方法1. 测量介质在选择气体热式质量流量计时应首先确定测量介质类型，根据具体应用来选择最为合适的型号。
比如说，在测量天然气流量的时候，应该选择能够适应天然气流量测量的型号。
2. 测量流量范围气体热式质量流量计适用的流量范围非常广泛，不同型号的热式质量流量计可测量不同范围的流量。
在选择时需要参考具体应用的流量要求，选型合适的热式质量流量计。
3. 环境温度和压力变化范围对于一些特殊应用领域，温度、压力变化较大，此时需要考虑热式质量流量计的抗干扰能力以及温度、压力变化范围的匹配性。
选型时应选择具有更好稳定性、扩散性的型号。
热式流量计说明书最新
热式质量流量计说明书1.概述热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。
具有体积小、数字化程度高、安装方便，测量准确等优点。
传感器部分由两个基准级铂电阻温度传感器组成，仪表工作时，一个传感器不间断地测量介质温度T1；另一个传感器自加热到高于介质温度T2，它用于感测流体流速，称为速度传感器。
该温度ΔT=T2-T1，T2>T1，当有流体流过时，由于气体分子碰撞传感器并将T2的热量带走，使T2的温度下降，若要使ΔT保持不变，就要提高T2的供电电流，气体流动速度越快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系，这就是恒温差原理。
(1)其中—流体比重（和密度相关）V—流速K —平衡系数Q—加热量（和比热及结构相关）ΔT—温度差由于传感器温度比介质（环境）温度总是自动恒定高出30℃左右，所以热式气体流量计从原理上不需要温度补偿。
热式气体质量流量计适用介质温度范围为-40-450℃。
（1）式中流体比重和密度相关—工况体积下的介质密度（kg/m3）—标准条件下介质密度（101.325 Kpa、20℃）（kg/m3）ρnP —工况压力（kPa）T —工况温度（℃）从（1）（2）式可以看出，流速和工况压力，气体密度，工况温度函数关系已确定。
恒温差热式气体质量流量计不但不受温度影响，而且不受压力的影响，热式气体质量流量计是真正的直接式质量流量计，用户不必对压力和温度进行修正。
2．技术参数热式气体质量流量计具有如下技术优势：➢真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。
可得到气体的质量流量或者标准体积流量。
➢宽量程比，可测量流速高至120Nm/s低至0.1Nm/s的气体，可以用于气体检漏。
➢抗震性能好使用寿命长。
传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
➢安装维修简便。
在现场条件允许的情况下，可以实现不停产安装和维护。

TH100热式气体质量流量计一、概述
电
传
2、量程上下限的确定： （1）下限的确定：因为热式气体质量流量计对低流速敏感，最低可测量0.05m/s流速，所以在选型中
话
真
不需考虑下限；
（2）上限的确定：主要由工艺流程设计值确定，一般仪表上限高于设计上限20%左右，以提高容错
率； （3）混合气体量程：对于混合气体，用户应给出标方密度和摩尔比值（各种成分占总量的百分比），
热 式
5.2安装方式选择
高
气
精
体
度
1、建议：管径≤Ø100时，选择管道式安装；
//
质
压
损
管径＞Ø100时，选择插入式安装。
量
小
2、如果现场管道已安装好，有没有安装法兰，只能选择插入安装方式时，可在订购时与厂家说明。
流
易
量
安
计
装
维
护
5.3结构类型选择
1、一体型结构，即传感器、变送器、显示部分为 一体，供电为220VAC或24VDC。显示部分相当于 一台流量积算仪，显示瞬时流量和累积流量，设置 报警点和输出4~20mA线性信号。
2、分体型结构，即传感器、变送器和显示部分分 离，显示部分为一台独立的只能流量积算仪，显示 瞬时和累计流量，设置报警点和输出4~20mA线性 信号。两部分通过三根线连接，故变送器为三线制。
5.4仪表输出类型选择
1、线性输出 一体型结构输出的模拟信号是标准4~20mA线性信号，在分体型结构中从变送器单元输出的4~20mA信号， 线性较差，只有再从流量积算仪输出的信号才是准线性4~20mA信号。
5443
8467
400
21196
9676
15052
500
