触发器及应用

触发器及应用触发器是一种数据库对象，它是与表相关联的特殊类型的存储过程。

当满足特定的条件时，触发器会自动执行相应的动作。

触发器可以用于实现数据完整性的约束和业务逻辑的复杂处理，具有很大的灵活性和功能性。

触发器的应用可以总结为以下几个方面：1. 数据完整性约束：触发器可以用于在更新、插入和删除数据时进行数据完整性验证。

例如，可以创建一个触发器，限制某个表中的数据满足某个特定的约束条件。

当有数据不满足约束条件时，触发器可以阻止数据的修改操作。

2. 复杂业务逻辑处理：触发器还可以用于处理复杂的业务逻辑。

例如，在订单表中创建一个触发器，在插入订单数据时自动计算订单的总金额并更新到订单表中。

这样，无论在任何地方插入订单数据，都可以确保总金额的正确计算。

3. 数据同步和复制：触发器还可以用于数据同步和复制。

当主数据库的数据发生变化时，可以创建一个触发器，将变化的数据自动同步到其他的数据库中。

这样可以确保不同的数据库之间的数据一致性。

4. 审计和日志记录：触发器可以用于实现审计和日志记录功能。

例如，在修改某个表中的数据时，可以创建一个触发器，在每次修改时记录相关的操作信息，包括修改时间、修改用户等信息。

5. 数据转换和处理：触发器还可以用于数据的转换和处理。

例如，可以创建一个触发器，在插入数据时将某个字段的值进行相关处理，例如转换为大写或小写，或者根据其他字段的值进行计算等操作。

总的来说，触发器是一种非常强大和灵活的数据库对象，它可以用于实现数据完整性约束和复杂业务逻辑处理，同时也可以用于数据同步和复制、审计和日志记录，以及数据转换和处理等方面。

通过合理地使用触发器，可以提高数据库的性能和安全性，提升应用程序的功能和稳定性。

在实际开发中，我们需要根据具体的需求和业务场景，合理地设计和使用触发器，以达到最佳的效果。

rs触发器实验报告

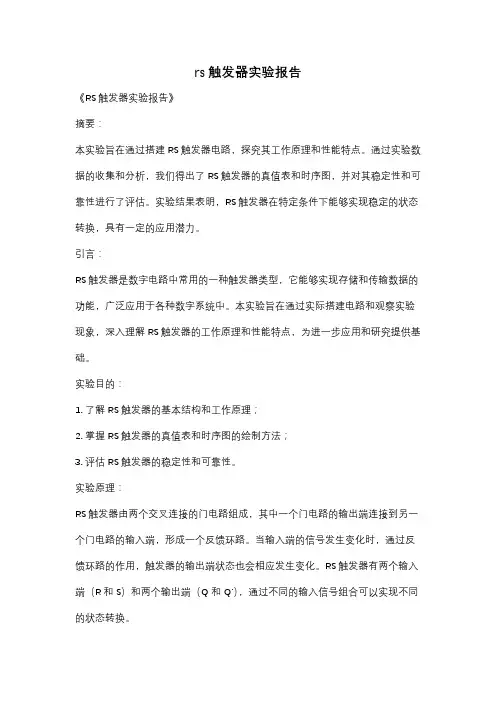

rs触发器实验报告《RS触发器实验报告》摘要：本实验旨在通过搭建RS触发器电路，探究其工作原理和性能特点。

通过实验数据的收集和分析，我们得出了RS触发器的真值表和时序图，并对其稳定性和可靠性进行了评估。

实验结果表明，RS触发器在特定条件下能够实现稳定的状态转换，具有一定的应用潜力。

引言：RS触发器是数字电路中常用的一种触发器类型，它能够实现存储和传输数据的功能，广泛应用于各种数字系统中。

本实验旨在通过实际搭建电路和观察实验现象，深入理解RS触发器的工作原理和性能特点，为进一步应用和研究提供基础。

实验目的：1. 了解RS触发器的基本结构和工作原理；2. 掌握RS触发器的真值表和时序图的绘制方法；3. 评估RS触发器的稳定性和可靠性。

实验原理：RS触发器由两个交叉连接的门电路组成，其中一个门电路的输出端连接到另一个门电路的输入端，形成一个反馈环路。

当输入端的信号发生变化时，通过反馈环路的作用，触发器的输出端状态也会相应发生变化。

RS触发器有两个输入端（R和S）和两个输出端（Q和Q'），通过不同的输入信号组合可以实现不同的状态转换。

实验步骤：1. 按照实验指导书上的电路图搭建RS触发器电路；2. 分别给R和S输入端施加不同的信号组合，记录输出端的状态变化；3. 根据实验数据绘制RS触发器的真值表和时序图；4. 对实验结果进行分析和总结。

实验结果与分析：通过实验数据的收集和分析，我们得出了RS触发器的真值表和时序图。

在不同的输入信号组合下，触发器的输出状态发生了相应的变化，符合触发器的工作原理。

同时，我们还评估了触发器的稳定性和可靠性，发现在一定条件下，触发器能够实现稳定的状态转换，具有一定的应用潜力。

结论：本实验通过搭建RS触发器电路，深入探究了其工作原理和性能特点。

实验结果表明，RS触发器能够实现稳定的状态转换，具有一定的应用潜力。

通过本实验的学习，我们对数字电路中的触发器类型有了更深入的理解，为进一步的学习和研究打下了基础。

触发器难点总结

触发器难点总结触发器的设计改进思路及其特点一、触发器的设计演化1.在一个较简单的数字系统中，当采纳多个触发器时，往往要求各个触发器的翻转在时间上同步，因此需引入一个公用的同步信号，使这些触发器只有在同步信号到达时才按输入信号转变输出状态。

通常称此同步信号为时钟信号，用CLK表示。

2.带异步置位、复位端的电平触发SR触发器3.电平触发方式的动作特点在CLK=1的全部时间里S和R的变化，都将引起触发器输出端状态的变化。

假如CLK=1期间内输入信号多次发生变化，则触发器的状态也会发生多次翻转，这降低了电路的抗干扰力量。

存在空翻问题。

所谓“空翻”是指在同一时钟信号作用期间，引起触发器发生两次以至多次翻转的现象。

4脉冲触发的触发器提高牢靠性，要求每个CLK周期输出状态只能转变1次。

下降沿有效，延迟输出，即CLK回到低电平后输出状态才转变。

当CLK=1时，“主”按S、R翻转，“从”保持。

在CLK下降沿到达时，“主”保持，“从”依据“主”的状态翻转。

因此，在每个CLK周期里触发器输出的状态只可能转变一次。

从电平触发到脉冲触发的这一演化，克服了CLK=1期间触发器输出状态可能发生多次翻转的问题。

（仍要满意RS=0的约束条件）5.主从JK触发器由主从RS触发器增加两条反馈线构成。

若J=1、K=0，则CLK=1时主触发器置1（原来是0则置成1，原来是1则保持1），待CLK=0以后从触发器也随之置1，即Q=1。

若J=0、K=1，则CLK=1时主触发器置0，待CLK=0以后从触发器也随之置0，即Q=0。

若J=K=0，则由于门G7、G8被封锁，触发器维持原状态不变，即Q=Q。

当J=K=1时，①若Q=0，则CLK=1时主触发器置1，待CLK=0以后从触发器也随之置1，即Q=1；②若Q=1，则CLK=1时主触发器置0，待CLK=0以后从触发器也随之置0，即Q=0。

因此，无论Q=0还是Q=1，触发器的次态可统一表示为Q=Q'。

常用触发器的工作原理和结构

常用触发器的工作原理和结构常用触发器是数字电路中常见的一种基本元件，它用来存储和稳定输入信号的状态，并在特定条件下产生输出信号。

常用触发器包括RS触发器、D触发器、JK触发器和T触发器。

本文将详细介绍这些触发器的工作原理和结构。

1.RS触发器：RS触发器是一种简单的触发器，由两个互补反馈的门组成。

它有两个输入端R和S以及两个输出端Q和\(\bar{Q}\)。

当R=0、S=1时，Q=0；当R=1、S=0时，Q=1；当R=S=1时，上一状态保持不变。

RS触发器的结构可以用两个门（通常是与非门）构成。

其中一个门的输入是R和Q，输出是\(\bar{Q}\)；另一个门的输入是S和\(\bar{Q}\)，输出是Q。

当输入的电平变化时，会通过门电路的逻辑运算，产生输出信号。

2.D触发器：D触发器是一种RS触发器的扩展形式，它只有一个输入端D、一个输出端Q和一个时钟信号端CLK。

D触发器通过时钟信号的输入，对输入信号D进行锁存并在时钟的上升沿或下降沿将锁存的值输出到Q。

D触发器的结构也可以用两个门（与非门和与门）构成。

与非门的输入是D和CLK，输出是\(\bar{Q}\)；与门的输入是D和CLK，输出是Q。

当时钟信号变化时，根据输入信号D的电平，通过与非门和与门的逻辑运算，传递输出信号。

3.JK触发器：JK触发器是一种RS触发器的改进形式，它相比于RS触发器可以解决RS触发器由于S和R同时为1时的不稳定状态。

JK触发器有两个输入端J和K，以及两个输出端Q和\(\bar{Q}\)。

当J=0、K=1时，Q=0；当J=1、K=0时，Q=1；当J=K=1时，上一状态取反。

JK触发器的结构可以用两个门（与非门和或门）构成。

与非门的输入是J和Q，输出是\(\bar{Q}\)；或门的输入是K和\(\bar{Q}\)，还有一个输入是J和K的异或。

当输入信号J和K的电平变化时，通过与非门和或门的逻辑运算，传递输出信号。

4.T触发器：T触发器是一种特殊的JK触发器，其输入端只有一个T（Toggle）信号，以及与JK触发器相同的输出端Q和\(\bar{Q}\)。

trigger的用法总结

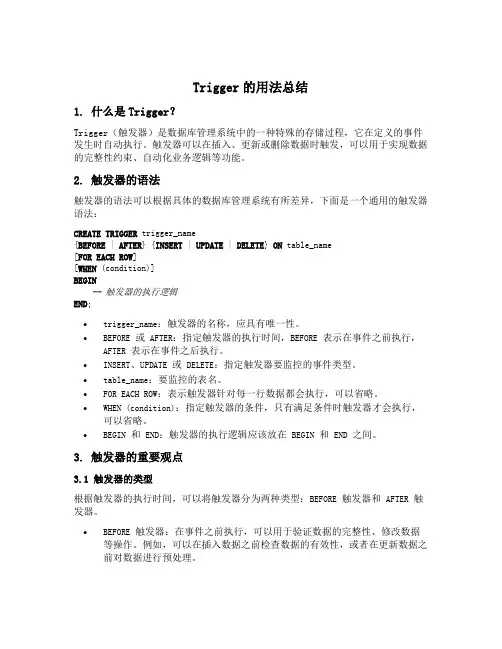

Trigger的用法总结1. 什么是Trigger？Trigger（触发器）是数据库管理系统中的一种特殊的存储过程，它在定义的事件发生时自动执行。

触发器可以在插入、更新或删除数据时触发，可以用于实现数据的完整性约束、自动化业务逻辑等功能。

2. 触发器的语法触发器的语法可以根据具体的数据库管理系统有所差异，下面是一个通用的触发器语法：CREATE TRIGGER trigger_name{BEFORE | AFTER} {INSERT | UPDATE | DELETE} ON table_name[FOR EACH ROW][WHEN (condition)]BEGIN-- 触发器的执行逻辑END;•trigger_name：触发器的名称，应具有唯一性。

•BEFORE或AFTER：指定触发器的执行时间，BEFORE表示在事件之前执行，AFTER表示在事件之后执行。

•INSERT、UPDATE或DELETE：指定触发器要监控的事件类型。

•table_name：要监控的表名。

•FOR EACH ROW：表示触发器针对每一行数据都会执行，可以省略。

•WHEN (condition)：指定触发器的条件，只有满足条件时触发器才会执行，可以省略。

•BEGIN和END：触发器的执行逻辑应该放在BEGIN和END之间。

3. 触发器的重要观点3.1 触发器的类型根据触发器的执行时间，可以将触发器分为两种类型：BEFORE触发器和AFTER触发器。

•BEFORE触发器：在事件之前执行，可以用于验证数据的完整性、修改数据等操作。

例如，可以在插入数据之前检查数据的有效性，或者在更新数据之前对数据进行预处理。

•AFTER触发器：在事件之后执行，可以用于记录日志、发送通知等操作。

例如，可以在插入数据之后记录操作日志，或者在删除数据之后发送邮件通知。

3.2 触发器的事件类型触发器可以监控的事件类型包括：•INSERT：插入数据时触发。

触发器实验心得(5篇)

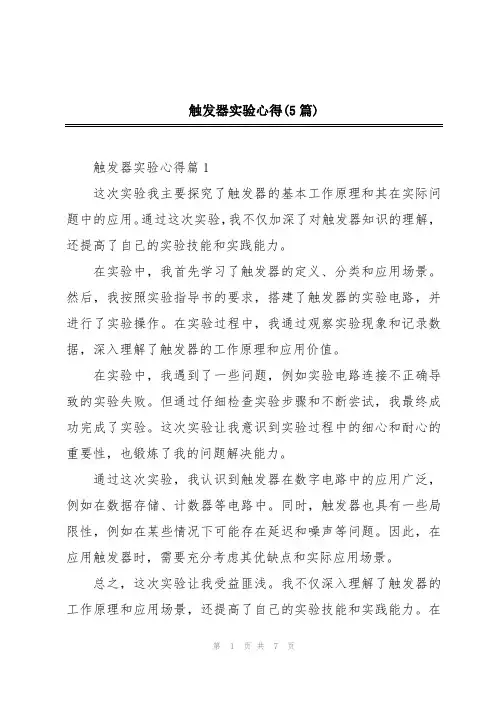

触发器实验心得(5篇)触发器实验心得篇1这次实验我主要探究了触发器的基本工作原理和其在实际问题中的应用。

通过这次实验，我不仅加深了对触发器知识的理解，还提高了自己的实验技能和实践能力。

在实验中，我首先学习了触发器的定义、分类和应用场景。

然后，我按照实验指导书的要求，搭建了触发器的实验电路，并进行了实验操作。

在实验过程中，我通过观察实验现象和记录数据，深入理解了触发器的工作原理和应用价值。

在实验中，我遇到了一些问题，例如实验电路连接不正确导致的实验失败。

但通过仔细检查实验步骤和不断尝试，我最终成功完成了实验。

这次实验让我意识到实验过程中的细心和耐心的重要性，也锻炼了我的问题解决能力。

通过这次实验，我认识到触发器在数字电路中的应用广泛，例如在数据存储、计数器等电路中。

同时，触发器也具有一些局限性，例如在某些情况下可能存在延迟和噪声等问题。

因此，在应用触发器时，需要充分考虑其优缺点和实际应用场景。

总之，这次实验让我受益匪浅。

我不仅深入理解了触发器的工作原理和应用场景，还提高了自己的实验技能和实践能力。

在未来的学习和工作中，我将继续应用这次实验中学到的知识和技能，努力提高自己的专业素养和实践能力。

触发器实验心得篇2以下是一份触发器实验心得的样本，您可以根据自己的实际情况进行修改：---日期：____年__月__日实验名称：触发器实验实验者：你实验心得：触发器实验是一项非常具有挑战性和启发性的实验，它帮助我深入理解了计算机硬件中的触发器概念和操作。

首先，我明白了触发器的基本功能和作用。

触发器是计算机内存中的一个小型电子设备，用于快速存储和检索数据。

它们在计算机启动、运行和关闭过程中起着至关重要的作用。

通过这次实验，我了解到触发器是如何工作的，以及它们如何影响计算机的整体运行。

在实验过程中，我不仅学习了触发器的硬件知识，还锻炼了自己的动手能力和解决问题的能力。

我遇到了一些问题，例如触发器无法正常工作，但这让我更加深入地了解了触发器的工作原理。

锁存器与触发器总结

锁存器与触发器总结
1、S-R 类类型 S-R
S 非-R 非
具有使能端的 S-R 锁存器
类型主从式 S-R 触发器
结构 S 0 0 1 1 0 0 1 1
S 0
0 1 X
结构
说明：负边沿触发式 D 触发器用 S-R 锁存器代替
主从式 J-K 触发器
边沿触发式 JK 触发器
功能表
功能说明
0
0
1
用时，锁存器的两个输出信号都为
1 上一个 Q 值上一个 QN 值 1，而不是像 S-R 锁存器那样，输出同
时为 0。
RC
Q
QN
在使能输入 C 有效时才对输入敏感。
0 1 上一个上一个
Q值
QN 值
11
0
1
01
1
0
X 0 上一个上一个
Q值
QN 值
功能表
功能说明
SRC
Q
QN
输出也只能在控制信号 C 的
边
第一个锁存器称为主锁存器，当 CLK 为 0 时主
沿
锁存器打开并且跟踪输入信号的变化。当 CLK
触
从 0 变 1 时，主锁存器关闭，并且它的输出传
发
送到第 2 个锁存器，这第二个锁存器称为从锁
式
存器。从锁存器在 CLK 为 1 期间始终保持打开，
D
但是由于主锁存器在此期间处于关闭状态并
触
且其输出保持不变，因此从锁存器的输出只在
具有使能
D
EN
CLK
Q
端的边沿
触发式 D
0
1
0
触发器
QN
如果 EN 有效，则选择了外部的 D 端输入；如

电子技术实验报告5-触发器及其应用

电子技术实验报告5-触发器及其应用一、实验目的1.了解触发器的基础知识。

2.了解 RS 触发器、JK 触发器的应用原理。

3.学会使用电路模拟软件进行仿真分析。

二、实验器材1.计算机2.电路仿真软件（Multisim）三、实验原理1.触发器触发器是一种与时序有关的电路，其输出信号的状态与输入信号、在输入信号作用下出现的前一个时刻输出状态有关。

触发器的作用是存贮一个值，然后在时钟信号的控制下，使得这个存贮的值在合适的时刻得到保持或改变。

2.RS 触发器RS 触发器是一种基础的触发器，它由两个 NOR 门构成，主要由两个输入端、一个输出端和一个时钟端组成。

它的真值表如下：状态\t输入\tS \t R \t输出重置\tQ \tQ’复位\tL \tH \t1 \t0保持 \tH \tL \t1 \t0倒置 \tL \tH\t0 \t1禁止 \tL \tL \t不确定不确定3.JK 触发器JK 触发器是一种基于 RS 触发器的扩展。

它由两个输入端、一个输出端和一个时钟端组成。

JK 触发器的输入有两个控制信号 J 和 K。

它的真值表如下：状态\t输入\tJ \tK \tQ \tQ’禁止/复位\tX \tX \t不变 \t不变置位 \t1 \tX \t1 \t0清零 \tX \t1 \t0 \t1保持 \tX \t0 \t不变不变倒置 \t1 \t1 \t0 \t1不变 \t1 \t1 \t1 \t0不变 \t0 \t0 \tQ\tQ’4.应用原理RS 触发器可以用于计数、存贮、分频、时序控制等方面。

当 S=1，R=0 时，Q=1，Q’=0，实现置位操作；当 S=0，R=1 时，Q=0，Q’=1，实现清零操作；当S=R=0 时，输出保持不变；当 S=R=1 时，输出不确定。

JK 触发器可以通过设置 J、K 对输入信号进行控制，实现存贮、倒置、计数等功能。

当输入信号为 0 时，JK 触发器保持原状态不变；当输入信号为 1 时，JK 触发器转换状态，若输入信号在时钟脉冲作用下状态不变，则为存贮；若 J、K 不同，并且输入信号在时钟脉冲作用下状态反转，则为倒置；若 J、K 相同，输入信号在时钟脉冲作用下状态反转，则为计数。

触发器实验报告

触发器实验报告触发器实验报告引言触发器是数字电路中常用的组合逻辑电路，用于储存和记忆数据，并实现时序逻辑功能。

本实验通过实验板上的电路元件和电路模块，设计和配置不同类型的触发器电路，实现相应的功能，并加深对触发器的原理和应用的理解。

一、实验目的1. 理解触发器的工作原理；2. 掌握触发器的设计和配置方法；3. 掌握触发器的应用技巧。

二、实验仪器和器件1. 实验板：包括触发器模块、电源插座和数字电路板；2. 电源线；3. 按钮开关；4. LED灯；5. 连线。

三、实验内容与步骤1. J-K触发器的设计和配置（1）将J-K触发器模块插入实验板上的插口上；（2）将按钮开关和LED灯与J-K触发器连接，并根据需要配置J、K输入信号和时钟信号；（3）通过实验配置J-K触发器，并观察LED灯的亮灭情况。

2. D触发器的设计和配置（1）将D触发器模块插入实验板上的插口上；（2）将按钮开关和LED灯与D触发器连接，并根据需要配置D输入信号和时钟信号；（3）通过实验配置D触发器，并观察LED灯的亮灭情况。

3. T触发器的设计和配置（1）将T触发器模块插入实验板上的插口上；（2）将按钮开关和LED灯与T触发器连接，并根据需要配置T输入信号和时钟信号；（3）通过实验配置T触发器，并观察LED灯的亮灭情况。

四、实验结果与分析本次实验中，我成功设计和配置了J-K触发器、D触发器和T触发器电路，并通过实验得到了相应的结果。

在配置J-K触发器时，当J=1、K=1并且时钟信号上升沿到来时，LED灯亮起；当J=0、K=1并且时钟信号上升沿到来时，LED灯熄灭。

在配置D触发器时，当D=1并且时钟信号上升沿到来时，LED灯亮起；当D=0并且时钟信号上升沿到来时，LED灯熄灭。

在配置T触发器时，当T=1并且时钟信号上升沿到来时，LED灯状态取反；当T=0并且时钟信号上升沿到来时，LED灯保持原状态不变。

五、实验总结通过本次实验，我进一步掌握了触发器的原理和应用方法。

单稳态触发器双稳态触发器施密特触发器张立恒个人理解总结

触发器在实际的数字系统中往往包含大量的存储单元，而且经常要求他们在同一时刻同步动作，为达到这个目的，在每个存储单元电路上引入一个时钟脉冲（CLK）作为控制信号，只有当CLK到来时电路才被“触发”而动作，并根据输入信号改变输出状态。

把这种在时钟信号触发时才能动作的存储单元电路称为触发器，以区别没有时钟信号控制的锁存器。

根据逻辑功能的不同特点，把触发器分为RS、JK、T、D等几种类型。

单稳态电路输出只有一个稳定状态，触发翻转后经过一段时间会回到原来的稳定状态，一般作固定脉冲宽度整形。

但由于这种电路必须具备在外部脉冲作用下，输出能产生一个具有恒定宽度和幅度的矩形脉冲，也就是使输出从原始状态翻转为另一种状态，但这是一个暂态现象，经过一段时间后，有回到初始状态，叫单稳态。

双稳态电路有两个稳定状态，触发翻转后会一直保持，有记忆效用，一般作存储器或计数器。

多谐振荡器可以直接产生矩形脉冲信号，它有两个稳定状态，在没有外来触发信号的作用下。

电路始终处于原来的稳定状态。

由于它具有两个稳定状态，故称为双稳态电路。

在外加输入触发信号作用下，双稳态电路从一个稳定状态翻转到另一个稳定状态。

施密特触发器状态转换过程中的正反馈作用，可以把边沿变化缓慢的周期性信号变换为边沿很陡的矩形脉冲信号。

多谐振荡器是没有稳定状态的输出，一旦给电就会在输出端得到不停变换的0和1，变换的频率决定于电阻电容的参数。

多谐振荡器是一种自激振荡电路，不需要外加输入信号，就可以自动地产生出矩形脉冲。

555定时器可以组成多谐振荡器，用石英晶体也定时器可以组成多谐振荡器。

石英晶体振荡器的特点是f o的稳定性极好。

单稳态和施密特可以对波形信号进行变换和整形施密特触发器和单稳态触发器，虽然不能自动地产生矩形脉冲，但却可以把其它形状的信号变换成为矩形波，为数字系统提供标准的脉冲信号。

电路设计中的触发器电路设计触发器电路设计的原理和应用

电路设计中的触发器电路设计触发器电路设计的原理和应用电路设计中的触发器电路设计电路设计是电子工程中非常重要的一项任务，而触发器电路则是电路设计中的重要组成部分之一。

本文将介绍触发器电路设计的原理和应用。

一、触发器电路的原理触发器电路是一种存储器件，它可以在特定的输入条件下，通过触发信号改变输出状态。

触发器电路主要由逻辑门电路组成，常见的触发器有RS触发器、JK触发器、D触发器和T触发器等。

下面将逐一介绍这几种触发器的原理和应用。

1. RS触发器RS触发器是一种简单的触发器，它有两个输入端R和S，以及两个输出端Q和Q'。

当输入R为0、输入S为1时，输出Q为0；当输入R为1、输入S为0时，输出Q为1；当输入R和输入S均为1时，输出Q的状态将取决于触发器的具体类型（RS触发器可分为同步和异步两种类型）。

RS触发器常用于存储单个比特的数据，广泛应用于计算机存储器、时序电路等。

2. JK触发器JK触发器是一种改进型的RS触发器，它在RS触发器的基础上增加了一个反馈输入端J和K。

当输入J为0、输入K为1时，输出Q为0；当输入J为1、输入K为0时，输出Q为1；当输入J和输入K均为1时，输出Q的状态将取决于触发器的具体类型。

JK触发器常用于存储单个比特的数据以及实现状态转换等功能，在数字电路、计算机存储器等领域得到广泛应用。

3. D触发器D触发器是一种特殊的触发器，它只有一个输入端D，并且在时钟信号上升沿或下降沿产生输出。

当时钟信号为上升沿时，输入D的值将传递到输出Q上；当时钟信号为下降沿时，输入D的值将传递到输出Q上。

D触发器常用于存储单个比特的数据以及实现时序电路的功能，在数字电路、时序控制等领域得到广泛应用。

4. T触发器T触发器是一种特殊的JK触发器，它的输入端J和K被连接在一起，形成一个输入端T。

当输入T为0时，触发器保持原状态；当输入T为1时，触发器的状态翻转。

T触发器常用于计数器、频率除法器等电路中，广泛应用于数字系统中。

触发器实验报告总结

篇一：触发器及其应用实验报告学生实验报告篇二：数据库实验3 触发器报告数据库专题训练------触发器实验报告系别：计算机科学与技术班级：计11-3班姓名：黄娟娟学号：11101020324成绩：评语：指导教师签字：日期：实验二触发器一、实验环境及要求触发器是一种特殊的存储过程，不能被用户直接调用。

可以包含复杂的 sql语句。

在特定事件发生时自动触发执行，通常用于实现强制业务规则和数据完整性。

dml触发器分为两种类型：after 触发器和 instead of触发器。

通过本次实验掌握触发器的创建方法以及使用方法。

二、实验步骤及结果1) 创建一个名为tri_insert_s的触发器，测试改触发器的执行情况，并给出实验结果。

当插入的新记录中sage 的值不是18至25之间的数值时，就激活该触发器，撤销该插入操作，并给出错误提示。

use sxcjgocreate trigger tri_insert_s on safter insertasif exists (select * from insertedwheresage>=18 and sage<=25)print添加成功！ elsebeginprint无法添加！ rollbacktransactionendgoinsert into s values(s8,黄丽,女,26,计算机)insert into s values(s8,黄丽,女,20,计算机)select *from sgo显示如下：insert into s values(s8,黄丽,女,26,计算机)insert into s values(s8,黄丽,女,20,计算机)2）创建一个名为tri_update_sc的触发器，要求：（1）首先判断数据库中是否已经存在名为tri_update_sc的触发器，如果存在，首先删除，再创建。

（2）当试图修改sc表中的学生成绩时，给出不能随便修改成绩的信息提示。

触发器仿真实验报告

触发器仿真实验报告一、实验目的咱做这个触发器仿真实验呢，就是想搞清楚这触发器到底是咋工作的呗。

就像探索一个神秘小盒子的内部机关一样，看看它怎么根据输入信号做出反应，然后输出啥样的结果。

这对咱理解数字电路里的存储单元和时序逻辑那可老重要了。

二、实验器材1. 电脑：这可是咱的主力军啊，没它啥都干不了。

就像厨师没锅一样，根本没法做菜。

2. 仿真软件：这软件就像一个魔法世界，在里面咱可以随便摆弄这些电路元件，看它们表演。

三、实验原理1. RS触发器- 这个RS触发器啊，就像是两个互相监督的小卫士。

R和S是两个输入端口，就像两个小卫士的耳朵，听着外面的命令。

当R = 0，S = 1的时候，它就像被S 小卫士下了命令，输出Q就变成1了，Q'（Q的反）就变成0了。

反过来，要是R = 1，S = 0呢，Q就变成0，Q'就变成1。

要是R和S都为0呢，它就保持原来的状态，就像两个小卫士都没听到新命令，那就按原来的来呗。

但是R和S不能同时为1啊，这就像两个小卫士不能同时下相反的命令，不然就乱套了。

2. D触发器- D触发器就简单多了，它就像一个听话的小跟班。

只有一个D输入端口，就像小跟班只听一个人的话。

每当时钟信号（CLK）来一个上升沿的时候，它就把D端的信号原封不动地送到输出Q端。

就好像老板（CLK）说“现在把你听到的汇报一下”，小跟班（D触发器）就把听到的（D端的值）汇报出来（送到Q端）。

- JK触发器就比较灵活啦。

J和K是输入端口，就像两个不同的决策选项。

当J = 0，K = 0的时候，它就像一个懒虫，保持原来的状态，啥也不想变。

当J = 0，K = 1的时候，不管原来Q是啥，它都会把Q变成0。

就像被K这个“否定大师”给否定了。

要是J = 1，K = 0呢，Q就会变成1。

最有趣的是当J = 1，K = 1的时候，每来一个时钟脉冲，Q就会翻转一下，就像一个调皮的小精灵，跳来跳去的。

四、实验步骤1. 创建电路- 打开仿真软件，就像打开一个装满电路零件的大仓库。

触发器总结(汇总3篇)

触发器总结第1篇加入低电平可立即置1或置0，不受时钟信号、输入信号的控制（不同步，也就是“异步”）。

正常工作时，保留在高电平上。

SD'：异步置位（置1）输入端，Preset，缩写为PR或PRN。

RD'：异步复位（置0）输入端，Clear，缩写为CLR或CLRN。

无论触发方式如何，凡在CLK作用下，逻辑功能符合下表，均称为JK触发器。

JK是人名Jack Kilby的缩写。

J端相当于置位（S）端，K端相当于复位（R）端。

逻辑函数式：（特性方程）无论触发方式如何，凡在CLK作用下，逻辑功能符合下表，均称为T触发器。

T表示切换（Toggle）。

T触发器的作用是：当T=0时，保持；当T=1时，翻转。

逻辑函数式：（特性方程）只要将JK触发器的两个输入端J端、K端连在一起作为T端，就可以构成T触发器。

因此，通常没有专门的T触发器。

T’触发器：当T触发器的控制端接至固定的高电平时（T≡1），则Q*=Q'，每次CLK信号的作用，使触发器翻转。

没有激励输入，只受触发时钟脉冲控制。

无论触发方式如何，凡在CLK作用下，逻辑功能符合下表，均称为D触发器。

逻辑函数式：（特性方程）为了从根本上避免同步RS触发器R、S同时为1的情况出现，可以在R和S之间接一非门，使得S·R=0成立。

这种单输入的FF叫做同步D触发器，又称D锁存器、寄存器。

D表示延时（Delay）。

将JK、SR、T触发器比较可见，JK触发器的逻辑功能最强，包含了SR触发器、T触发器的所有逻辑功能。

因此后两者可用JK触发器取代：SR触发器：只要将JK触发器的JK端当作S、R端使用，就可以实现SR触发器的功能；T触发器：只要将J、K连在一起当作T端使用，就可以实现T触发器的功能。

因此，目前生产的触发器定型产品中只有JK触发器、D触发器两大类。

触发器总结第2篇触发器的电路结构和逻辑功能之间不存在固定的对应关系如SR触发器可以是电平触发的同步结构，也有脉冲触发的主从结构触发器的触发方式是由电路结构决定的，即电路结构形式与触发方式之间有固定的对应关系脉冲要考虑时钟周期内主触发器的状态，下降沿触发只要看边缘的输入即可触发器总结第3篇利用JK触发器构成D触发器和T触发器 JK: Q ∗ = J Q ′ + K ′ Q Q*=JQ'+K'Q Q∗=JQ′+K′Q D: Q ∗ = D = D ( Q + Q ′ ) = D Q + D Q ′ Q*=D=D(Q+Q')=DQ+DQ'Q∗=D=D(Q+Q′)=DQ+DQ′ T: Q ∗ = T Q ′ + T ′ Q Q*=TQ'+T'Q Q∗=TQ′+T′QJ=D=T,K’=D=T’ 所以电路图如下。

触发器逻辑功能精细化总结记忆法

触发器逻辑功能精细化总结记忆法[摘要]触发器逻辑功能表现形式灵活，以名称、逻辑电路图标志、关联方法、连接形式总结出适合中职学生记忆的方法，以便于学生掌握与分析触发器逻辑关系知识，形成一个记忆的体系。

[关键词]触发器逻辑功能记忆法触发器是中职学生必须掌握的基础知识，描述触发器逻辑功能的方法有真值表、逻辑表达式、波形图、逻辑图等。

由于触发方式的区别，因此学生不易记忆，容易混淆逻辑关系。

笔者结合实际教学总结以下方法以便学生巧记触发器的逻辑功能。

一、触发器名称和逻辑功能关联记忆法触发器主要有两个双稳态：0态和1态。

相应输入端能使输出端Q处于0态和1态，称为置0端或置1端。

在触发器接收数据期间，置0端有效，Q输出为0，置1端有效，Q输出为1，简记为置0端有效置0，置1端有效置1。

在中职教材中只涉及RS触发器、JK触发器、D触发器。

按照01的顺序关联触发器名称可以记为“RSKJ”。

把JK触发器记忆为KJ触发器，以便符合01顺序，即RSKJ对应0101，R端、K端为置0端，S端、J端为置1端。

D触发器只记住D端置1为1，置0为0，不需要特别想办法记忆。

实际上应向学生说明除了RS触发器外，JK触发器J与K端不再称置0端与置1端，也就是这两端有效组合时还有别的功能，但笔者要求学生在心里还把它们记为置0端与置1端，这样，触发器功能记忆就方便了：“置0端有效置0，置1端有效置1；两者同时有效，RS不允许，JK翻转；两者同时无效，均保持功能。

”二、触发方式与记忆标志无论是置0端还是置1端有效与否，还得取决于控制端是否有效。

只有在控制端有效的前提下，触发器才接收数据，否则，即便是置0端、置1端都有效也不会输出数据。

所以，控制端与置0端、置1端形成了“控制与受控”的关系。

对受控端而言，有效无效表现在电平方式上，即高电平有效或者是低电平有效；对控制端而言，有效无效的表现形式有两种，一是电平触发方式，和受控端一样；二是边沿触发方式，即上升沿或下降沿有效。

触发器的原理和类型

触发器的原理和类型触发器是一种用于存储和检测信号状态的部件，它是数字电路中的重要组成部分。

触发器有各种类型和实现方式，其原理和类型既包括基本触发器，如RS触发器、D触发器、JK触发器和T触发器，也包括复杂的触发器，如边沿触发器和级联触发器等。

下面我将详细介绍触发器的原理和各种类型。

触发器的原理：触发器的原理基于电子器件的存储和切换能力，通过控制输入信号和时钟信号的组合，实现数据的存储和传输。

触发器由至少两个稳定的稳态组成，具有一定的存储功能。

当触发器的时钟信号到来时，根据输入信号的状态改变触发器的输出。

触发器的原理可以从两方面来理解。

首先，触发器可以看作是组合逻辑电路和存储元件的结合。

其次，触发器也可以看作是一个时序电路，其输出的稳定状态受到时钟信号的控制。

触发器的类型：触发器的类型很多，以下是常见的几种类型：1. RS触发器：RS触发器是最基本的触发器之一，它由两个交叉连接的非门组成。

它有两个输入端，分别是设置输入（S）和复位输入（R）。

当设置输入为1时，触发器的输出为1；当复位输入为1时，触发器的输出为0；当两个输入都为0时，触发器的输出不变。

RS触发器的特点是可以自锁。

2. D触发器：D触发器是最常用的触发器之一，也是RS触发器的一种变体。

D触发器有一个数据输入（D）和一个时钟输入（CLK），当时钟信号到来时，D触发器将输入数据存储，并且在时钟信号边沿将其传递给输出。

D触发器可以用来实现各种功能，如数据存储、寄存器和移位寄存器等。

3. JK触发器：JK触发器是在RS触发器的基础上发展起来的。

它有两个输入端，即J输入和K输入，和一个时钟输入。

JK触发器的输入方式使其比RS触发器更灵活。

当J为1，K为0时，JK触发器的输出将置1；当J为0，K为1时，JK 触发器的输出将置0；当J和K同时为1时，JK触发器的输出将取反；当J和K 同时为0时，JK触发器的输出不变。

4. T触发器：T触发器是一种特殊的JK触发器，其输入端只有一个T输入和一个时钟输入。

基本触发器实验报告

基本触发器实验报告一、实验目的本实验旨在掌握基本触发器的工作原理和使用方法，通过实验验证其稳定性和可靠性。

二、实验原理基本触发器是一种常用的数字电路元件，主要用于存储和传输数字信号。

常见的基本触发器包括RS触发器、D触发器、JK触发器和T触发器。

RS触发器由两个输入端R和S以及两个输出端Q和Q'组成。

当R=0，S=1时，Q=1，Q'=0；当R=1，S=0时，Q=0，Q'=1；当R=S=1时，保持原状态不变；当R=S=0时，禁止状态转换。

D触发器只有一个输入端D和两个输出端Q和Q'。

当D为高电平时，Q为高电平；当D为低电平时，Q为低电平。

JK触发器由三个输入端J、K和CLK以及两个输出端Q和Q'组成。

当CLK上升沿到来时，若J为高电平，则Q取反；若K为高电平，则Q 不变。

当J与K同时为高电平时，则保持原状态不变。

T触发器只有一个输入端T和两个输出端Q和Q'。

当T为高电平时，在CLK上升沿到来时，若Q为低电平，则Q为高电平；若Q为高电平，则Q为低电平。

三、实验器材数字逻辑实验箱、示波器、信号源、多用表等。

四、实验步骤1. 按图连接RS触发器，设置R=0，S=1，观察输出端Q和Q'的变化情况；2. 将R和S接反，设置R=1，S=0，观察输出端Q和Q'的变化情况；3. 将R和S均设为1，观察输出端Q和Q'的变化情况；4. 将R和S均设为0，观察输出端Q和Q'的变化情况；5. 按图连接D触发器，将输入端D接到信号源上，并设置不同的输入信号频率和占空比，观察输出端Q的变化情况；6. 按图连接JK触发器，将J和K接到信号源上，并设置不同的输入信号频率和占空比，观察输出端Q的变化情况；7. 按图连接T触发器，将输入端T接到信号源上，并设置不同的输入信号频率和占空比，观察输出端Q的变化情况。

五、实验结果与分析1. RS触发器：当R=0时，输出端Q为1，Q'=0；当S=0时，输出端Q为0，Q'=1；当R=S=1时，输出端Q和Q'不变；当R=S=0时，输出端Q和Q'保持原状态不变。
