第17章电磁波与现代通信
苏科版物理九年级下册第十七章 电磁波与现代通信、第十八章 能源与可持续发展综合素质评价
第十七章电磁波与现代通信、第十八章能源与可持续发展综合素质评价时间: 45分钟满分: 100分一、选择题(每题3分，共36分，每题只有一个选项正确)1．我国的北斗卫星能够精细导航，它使用的定位卫星与地面间信息传递利用的是()A．超声波B．次声波C．红外线D．电磁波2．2023年9月23日，第19届亚洲运动会盛大开幕．本届亚运会首次探索使用了更高频率范围的5.5G网络.5.5G网络通信传输的信息量比5G网络多，为开幕式现场数字点火仪式、裸眼3D的江南盛景呈现、灿烂的电子烟花秀等提供了坚实保障．与5G网络相比，5.5G网络所使用的电磁波()A．传播速度更大B．波长更短C．传播速度更小D．波长更长3．正在建设的连云港抽水蓄能电站，在用电低谷时利用多余的电能，将山下的水抽往山上的水库实现“蓄能”；在用电高峰时释放山上的水来发电．该电站可以实现“蓄能”主要是将多余的电能转化为水的()A．势能B．内能C．动能D．化学能4．科学家研究发现青少年对手机辐射的吸收是成人的2倍．手机主要辐射的是()A．电磁波B．次声波C．红外线D．超声波5．2023年7月4日，作为陇南市“十四五”第一批风光电项目的宁风晒金风电站100兆瓦风电项目成功实现全容量并网发电．如图所示的四个发电站中，利用不可再生能源发电的是()6．2023年12月21日21时35分，神舟十七号航天员汤洪波、唐胜杰、江新林密切协同，在空间站机械臂和地面科研人员的配合支持下，完成了天和核心舱太阳翼修复试验等既定任务．由于在阳照区时，太阳翼在阳光照射下会产生电流，将影响航天员作业安全．因此，航天员需要在阴影区对核心舱太阳翼进行维修作业，太阳翼在阳光照射下能产生电流是()A．光能转化成电能B．电能转化成光能C．机械能转化成电能D．电能转化成机械能7．节能减排、保护环境是每个人的责任．下列做法符合节能环保理念的是() A．把废旧电池随意丢弃B．将电视机处于待机状态C．关停高能耗高污染的工厂D．将有害废水排放到江河中8．下列有关能源的说法，正确的是()A．太阳能、风能、石油都属于可再生能源B．核电站发电利用的是核聚变，将核能转化为电能C．中科院利用太阳释放能量的原理研发出了“小太阳”，利用的是核聚变D．光电池将光能直接转化为化学能9．“交通电子警察自动抓拍系统”原理如图所示，当车辆闯红灯时，自动接通摄像系统所在的电路，“电子警察”就会自动抓拍违规车辆．下列说法正确的是()A．“交通电子警察自动抓拍系统”中的光控开关和压力开关是并联在电路中的B．只要光控开关接收到红光，摄像系统就会自动拍摄C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．车辆只要经过埋有压力开关的路口，摄像系统就会自动拍摄10．[2024苏州一模]关于图中所示，下列选项中说法正确的是()A．图甲中的实验为电动机的工作原理B．图乙中充电桩的金属外壳应与大地相连C．图丙中太阳内部氢原子核发生着剧烈的裂变反应D．图丁中三颗同步卫星能实现全球通信，说明声音能在真空中传播11．下列关于信息、材料和能源的说法正确的是()A．核能发电主要来自核裂变，且能量转化效率可达100%B．我国北斗卫星定位系统是利用超声波进行定位的C．半导体材料是现代化生产、生活的重要材料，可以用来制作二极管D．超导材料如果用来制作电饭锅发热元件，可以降低电能损耗12．[2024宿迁宿豫区开学]地处河北省井陉县张河湾抽水蓄能电站是电力保障项3目之一．在电力充足有余时，该电站将下面水库中的水抽到山顶的“天池”中储存起来，在用电高峰时再利用水的势能发电，从而弥补了电不稳定且电能难储存的不足，堪称电力系统的巨型“充电宝”．下列有关说法正确的是() A．该“充电宝”跟手机充电宝一样，都是化学能与电能之间的转化B．该电站抽水蓄能时可将电能转化为机械能，发电时可将机械能转化为电能C．根据能量的转化和守恒定律可知，该“充电宝”的效率为100%D．不同形式能量之间可以相互转化，说明能量的转化是没有方向性的二、填空题(每空1分，共16分)13．百米赛跑时，发令枪发出了起跑信号．终点计时员是根据________信号开始计时的，参赛运动员是根据________信号开始起跑的．终点计时员之所以不依据另一种信号计时，是因为那种信号______________________．14．雷达在军事上应用广泛，是国防装备重要组成部分之一，它是利用________波来传递信息的．若要探测空气中600 km处的不明飞行物，雷达从发出该波到接收该波至少需要________s.15．CT根据所采用的射线不同可分为X射线CT(X－CT)以及γ射线CT(γ－CT)两种，其应用到的X射线或γ射线都是电磁波，如图为电磁波家族．(1)X射线在真空中传播的速度为c X，γ射线在真空中传播的速度为cγ，则c X________(填“＞”“＝”或“＜”)cγ.(2)在真空中，γ射线的波长要比X射线的波长________(填“长”或“短”)．16．[2024镇江润州区模拟]2023年4月12日素有“人造太阳”之称的中科院等离子研究所EAST装置，实现了403 s稳态运行．它有类似于太阳核________(填“裂变”或“聚变”)的反应机制，是探索终极能源的利器．目前被人类广泛运用的核能是________(填“可再生”或“不可再生”)能源．神舟十七号航天员惊喜“现身”春晚，献唱儿歌《大闹天宫》，航天员在舱内的实时画面是通过______传回地面的．17．如图为一列波某时刻的波形图，振动频率为5 Hz，此波波长是________m，周期是________s，若波速为7 km/s，则这列波传播14 km，需要________s.18．[2024淮安一模]为研究照明灯具的发光与发热问题，某物理课外实验小组设计了图甲所示装置进行探究，该装置是装有灯座、挡板和温度计的密封盒子．选用两个相同装置，将两只额定功率相同但种类不同的照明灯甲、乙分别安装在灯座上，并让两灯正常工作，用温度计测量通电后两盒子中的温度，每隔1 min记录一次温度值，通电15 min，将测得的数据描绘成如图乙所示的图像．从图像可知，________灯的发光效率较高，实验中应该选择________(填“透明”或“不透明”)挡板，请你分析实验中挡板的作用是__________________________________________________．三、实验探究题(19题14分，20题12分，共26分)19．手机是一种不用电线的电话——移动电话，其原理是将接收到的电磁波转化为声音信号，为验证声音和电磁波的传播是否需要空气，小明同学进行了如5下实验．第一步：他先将手机放在玻璃瓶中，拨号呼叫它，看到信号灯闪烁，并听到铃声．第二步：如图所示，将手机放在玻璃瓶中，并用抽气机将其中的气体不断地向外抽，打电话呼叫瓶中的手机，这时手机信号灯闪烁，铃声不断减弱，直到最后几乎听不到铃声，反复拨号只看到信号灯闪烁，几乎没有铃声．(1)信号灯闪烁说明手机________(填“能”或“不能”)收到呼叫信号，由此实验现象可以得出的结论是__________________________．(2)几乎听不到铃声，说明________________________．(3)他又将手机放在金属容器中，打电话呼叫容器中的手机，这时手机________(填“能”或“不能”)收到呼叫信号，然后再将手机放在塑料容器或纸容器中，再打电话呼叫容器中的手机，这时，手机______(填“能”或“不能”)收到呼叫信号，这说明____________________________．(4)许多人习惯将手机挂在胸前，手机发射出的电磁波________(填“能”或“不能”)穿过衣服和人体对人的心脏造成不良影响．20．晓聪想通过实验探究永动机能否制成，他进行了下列实验：(1)如图甲所示，在脸盆内装大半盆水，将毛巾一端浸在水中，另一端低垂在脸盆外．可以看到，搭在脸盆边的毛巾________(填“能”或“不能”)自动吸水，并从垂在盆外的另一端________．(2)根据上述实验现象，他设计了一个如图乙所示的“水滴永动机”．为了验证图乙的设计是否科学可行，他又用水杯、棉纱、水进行如图丙所示的实验．通过观察图丙实验发现：棉纱________自动地将水从低处抽到高处，相反，它________将上方容器里的水抽向低处．(均填“能”或“不能”)(3)根据图丙的实验现象，推理出上述“水滴永动机”是________(填“能”或“不能”)制成的．因为它违背了____________定律．四、计算题(22分，写出必要的文字说明及解题过程)21．[2024镇江期末]某公司设计了一款仅由太阳能供电的实验电动汽车，该车太阳能电池板的光电转换效率为30%，电池板产生的电能直接给电机供电，电机可将输入电能的80%用来驱动汽车行驶．如图所示，该款汽车在平直公路上能从A地出发，以36 km/h的速度匀速行驶1 h后到达B地，设该车在行驶中所受阻力恒为300 N，车上太阳能电池板一直稳定供电，且电池板每平方米面积上接收的太阳平均辐射功率为1 000 W，不考虑其他能量损失．求：(1)A、B两地之间距离．(2)此过程中驱动汽车行驶需要的电能E1.(3)该车装配的太阳能电池板面积大小．7答案一、选择题二、填空题13．光；声；传播得比较慢14．电磁；0.004 15．(1)＝ (2)短16．聚变；不可再生；电磁波 17．0.5；0.2；218．乙；不透明；挡住光线，使温度计不接收光能三、实验探究题 19．(1)能；电磁波能够在真空中传播 (2)声音不能在真空中传播 (3)不能；能；金属容器能屏蔽电磁波 (4)能20．(1)能；流出 (2)不能；能 (3)不能；能量守恒四、计算题21．解：(1)A 、B 两地的距离s ＝vt ＝36 km/h ×1 h ＝36 km ＝3.6×104 m.(2)汽车在平直公路上匀速行驶，汽车的牵引力F ＝f ＝300 N ，汽车所做的有用功W ＝Fs ＝300 N ×3.6×104 m ＝1.08×107 J ，电机转化效率η′＝80%；产生的电能E 1＝Wη′＝1.08×107 J 80%＝1.35×107 J. (3)太阳能电池板的光电转换效率η＝30%，获得的太阳能W ＝E 1η＝PSt ；太阳能电池板面积S ＝E 1ηPt ＝ 1.35×107 J 30%×1 000 W ×3 600 s ＝12.5 m 2.。
第十七章第4节现代通信课件
中国北斗卫星导航系统
三、光纤通信
光是比微波频率 高得多的电磁波。
光通信的“高速公路” 更宽广。
利用频率单一、方向高度集中的激是近几十年才发展起来的
• 1966年，华裔物理学家高锟首次利 用无线电波导通信的原理，提出了 低损耗 （ 20 db/km ） 的光导纤维 （简称光纤）的概念。 • 1970年，美国康宁公司首次研制成 功损耗为20 db/km的石英光纤，它 是一种理想的传输介质。 • 1970年，贝尔实验室研制成功室温 下连续振荡的半导体激光器 （ LD ） 。从此，开始了光纤通信 迅速发展的时代。
微波几乎沿直线传播
微波中继通信示意图
问题： 能否用月亮做中继站，实现微波通信？ 答案： 太远，不方便
解决方案： 人造卫星通信
二、卫星通信
通信卫星大多相对地球“静止”——同步卫星
三颗同步卫星可以实现全球通信
用碟形天线（大锅）接收来自卫星的信号
中国北斗卫星导航系统
“北斗”卫星导航系统 “北斗”卫星导航系统（CNSS）是中国自行研制开发的区域性有 源三维卫星定位与通信系统，与美国的全球定位系统（GPS）、俄罗 斯的“格洛纳斯”系统（GLONASS）、欧洲的“伽利略”系统并称 为世界四大卫星导航系统。可在全球范围内全天候、全天时地为各类 用户提供高精度、高可靠性的定位、导航、授时服务，并兼具短报文 通信能力。“北斗”卫星导航系统将在2020年形成全球覆盖能力。
各种光导纤维
光在光导纤维中的传播
光导纤维
光纤通信的优点：
（1）传输频带极宽，通信容量很大； （2）光纤衰减小，无中继设备，传输距离远； （3）频率稳定，信号传输质量高； （4）光纤抗电磁干扰，保密性好。
四、网络通信

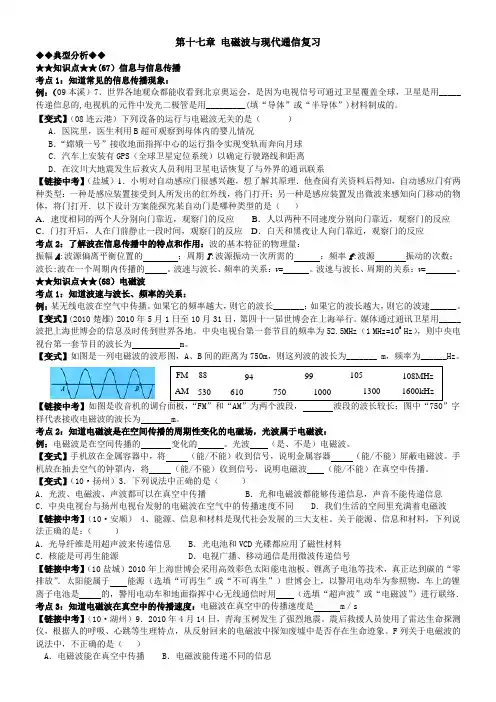

苏科物理九年级中考一轮复习十七章电磁波与现代通信第十八章能源与可持续发展,照中考说明知识点梳理,共4页
第十七章 电磁波与现代通信复习◆◆典型分析◆◆★★知识点★★(67）信息与信息传播考点1：知道常见的信息传播现象：例：（09本溪）7．世界各地观众都能收看到北京奥运会，是因为电视信号可通过卫星覆盖全球，卫星是用_____传递信息的,电视机的元件中发光二极管是用_________(填“导体”或“半导体”)材料制成的。
【变式】（08连云港）下列设备的运行与电磁波无关的是（ ）A ．医院里，医生利用B 超可观察到母体内的婴儿情况B ．“嫦娥一号”接收地面指挥中心的运行指令实现变轨而奔向月球C ．汽车上安装有GPS （全球卫星定位系统）以确定行驶路线和距离D ．在汶川大地震发生后救灾人员利用卫星电话恢复了与外界的通讯联系【链接中考】（盐城）1．小明对自动感应门很感兴趣，想了解其原理．他查阅有关资料后得知，自动感应门有两种类型：一种是感应装置接受到人所发出的红外线，将门打开；另一种是感应装置发出微波来感知向门移动的物体，将门打开．以下设计方案能探究某自动门是哪种类型的是（ ）A ．速度相同的两个人分别向门靠近，观察门的反应B ．人以两种不同速度分别向门靠近，观察门的反应C ．门打开后，人在门前静止一段时间，观察门的反应D ．白天和黑夜让人向门靠近，观察门的反应 考点2：了解波在信息传播中的特点和作用：波的基本特征的物理量：振幅A :波源偏离平衡位置的 ；周期T :波源振动一次所需的 ；频率f :波源 振动的次数；波长:波在一个周期内传播的 。
波速与波长、频率的关系：v = 。
波速与波长、周期的关系：v = 。
★★知识点★★(68）电磁波考点1：知道波速与波长、频率的关系：例：某无线电波在空气中传播。
如果它的频率越大，则它的波长_______；如果它的波长越大，则它的波速______。
【变式】(2010楚雄) 2010年5月1日至10月31日，第四十一届世博会在上海举行。
媒体通过通讯卫星用_____波把上海世博会的信息及时传到世界各地。
第17章电磁波与现代通信
第17章电磁波与现代通信 让你一览无余 〔一〕信息与信息传播： 1.信息是各种事物发出的有意义的消息。
消息中包含的内容越多，信息量越大。
2.人类特有的信息有三种：语言、符号和图像。
3.在人类历史上，信息和信息传播活动经历了五次巨大的变更，它们是：①语言的诞生；②文字的诞生；③印刷术的诞生；④电磁波的应用；⑤计算机技术的应用。
4.早期的信息传播工具有许多，比方：①万里长城上的烽火台；②古代传递官文的驿马；5.③莫尔斯制造的电报机；④贝尔制作的早期。
6.莫尔斯电码与密码：〔二〕电磁涉及其传播：1.波的全然特征：所有的波根基上在传播周期性变化的运动形态。
那个地点的运动形态又可分为：凹凸相间和疏密相间两种。
2.振幅：我们把波源偏离平衡位置的最大距离喊做振幅，用字母A 表示，单位是米〔m 〕，它反映了波源振动的强弱。
周期：波源振动一次所需要的时刻喊做周期，用字母T 表示，单位是秒〔s 〕；频率：波源每秒内振动的次数喊做频率，用字母f 表示，单位是赫兹〔Hz 〕。
频率与周期反映了振动的快慢。
它们的关系是：T ＝f 1。
波长：波在一个周期内传播的距离喊做波长，用λ表示，单位是米〔m 〕。
波速：波的传播速度，用字母v 表示，单位是米/秒〔m/s 〕。
3.波长、波速、频率、周期的关系是：v ＝T＝λf 。
4.电磁波：〔1〕电磁波是在空间传播的周期性变化的电磁场。
〔2〕电磁波在真空中的传播速度〔即光速〕，c ＝3×108m/s 。
〔3〕电磁波谱：从电磁波谱图可知，电磁波包括了：无线电波、微波、光〔包括红外线、可见光和紫外线〕、X 射线和γ射线等。
其中无线电波的波段表见下：〔4〕人类应用电磁波传播信息的历史经历了以下变化：①传播的信息形式从“文字→声音→图像〞；②传播的信息量“由小到大〞；③传播信息的速度“由慢到快〞。
〔三〕现代通信――走进信息时代1.移动通信是指移动用户之间或移动用户与固定用户之间的通信方式。
第十七章 电磁波与现代通信 单元测评卷
第十七章电磁波与现代通信单元测评卷（满分：100分时间：60分钟）一、选择题（每小题2分，共24分）1．下列传播信息的方式中，传递信息的速度最快的是( )A．利用古代驿站的形式传播B．利用发电报的形式传递信息C．利用打电话的形式传播D．飞鸽传书2．下列家用电器工作时，利用到电磁波的是( )A．电动剃须刀B．电吹风C．电熨斗D．收音机3．“远望”号航天测量船，通过发射和接收一种波，对“嫦娥二号”进行跟踪、测量与控制，这种波是( )A．红外线B．紫外线C．超声波D．微波4．下列关于声和电磁波的说法中，正确的是( )A．玩电脑游戏时，人不会受到电磁辐射B．移动电话是通过电磁波来传递信息的C．电动牙刷发出的超声波不能在空气中传播D．地震后，用音频探测仪能够搜集废墟中幸存者发出的电磁波信息5．光纤的主要用途是( )A．照明B．输电C．导热D．通信6．下列四种波中，哪种波和其余三种波不是同一家族( )A．光波B．电磁波C．超声波D．无线电波7．中央电视台1台发射的电磁波的频率范围为56. 5～64.5 MHz，中央电视台2台发射的电磁波的频率范围为183～191MHz，这两个电视台所发射的电磁波在空中传播时( ) A．1台发射电磁波速度大于2台发射电磁波速度B．1台发射电磁波速度小于2台发射电磁波速度C．1台发射电磁波波长大于2台发射电磁波波长D．1台发射电磁波波长小于2台发射电磁波波长8．下列现象不能产生电磁波的是( )A．电冰箱的电路接通或断开B．正在工作的电铃C．正在工作的电声喇叭D．用木棒不断敲击鼓面9．2011年3月11日，日本发生了强烈地震，震后救援人员使用了雷达生命探测仪，根据人的呼吸、心跳等生理特点，从反射回来的电磁波中探知废墟中是否存在生命迹象，下列关于电磁波的说法中，不正确的是( )A．电磁波能在真空中传播B．电磁波能传递不同的信息C．电磁波能穿透水泥墙D．电磁波在空气中的传播速度约为340 m／s 10．华裔物理学家高锟因为“在光学通信领域中光的传输的开创性成就”而获得诺贝尔物理学奖，下列关于光纤通信的说法中，正确的是( )A．光导纤维不能弯曲B．光导纤维只能传输语音信息C．激光可在光导纤维中经多次反射从一端传到另一端D．光在光导纤维中传输的速度比在真空中快11．3G时代的到来，将使我们可以使用3G手机随时随地进行无线网络登录，对于手机无线上网，下列说法中正确的是( )A．使用电磁波传输数字信号B．使用电磁波传输模拟信号C．使用超声波传输数字信号D．使用红外线传输模拟信号12．手机接收到来电信号时，指示灯发光并发出声音（或振动）；拨打别人的手机，如对方接收不到信号，会听到“您拨打的用户暂时无法接通”的提示，现用两部手机、硬纸鞋盒和金属点心盒做“探究不同材料对接收电磁波的影响”实验：将一部手机先后放到鞋盒和点心盒内（盖严盒盖），再用另一部手机拨打盒内手机（如图所示）．在下列判断盒内手机能否接收到信号的方法中，不可靠的是( )A．听是否有“暂时无法接通”的提示B．盒内手机设为振动，触摸盒子感觉是否振动C．盒内手机设为响铃，听是否传出声音D．在盒盖上开一个小孔，看盒内手机指示灯是否发光二、填空题（每空2分，共50分）13．信息是各种事物发出的_______的消息，消息中包含的内容越多，信息量越______．_______、符号和_______是人类特有的三种信息．14．我国成功发射的探月卫星——“嫦娥二号”已通过_______波发回了很多月球的信息，为我国探月工程的实施打下了坚实的基础．据悉，“嫦娥二号”舱体使用了我国自主研制的具有坚固、轻巧、易于加工等特点的铝锂合金板材，从物理学的角度看，这种材料：易于加工——延展性好，坚固_______大，轻巧——_______小．15．人们都在享受着信息时代给工作和生活带来的极大便利．手机的天线既可以接收电磁波传来的_______，又可以同时发射电磁波，电磁波在空中传播的速度约为_______m/s．16．电脑以及网络是现代社会科技发展的产物，它给人们的生活和工作带来许多便利．如图所示是某型号的笔记本电脑，使用时电脑必须_______联在家庭电路中；用无线网卡上网是通过_______传递信号的；为了散热，电脑内都装有小型风扇，当风扇转动时，是_______能转化为机械能．17．现代“信息高速公路”是______通信和_______通信等高速、大容量信息传输通道的俗称．18．探究电磁波特性的实验过程如下：(1)将手机的“背景灯光提示”功能打开后放在真空罩中，用抽气机抽去罩中空气，打电话呼叫罩中手机，这时，手机背景灯光闪烁．这个事实表明：电磁波_______（能／不能）在真空中传播．(2)将手机放在金属容器中（手机不与金属容器壁接触），打电话呼叫金属容器中的手机，这时手机_______（能／不能）接收到信号．19．电磁波分为长波、中波和短波，和长波相比，短波的频率_______．在月球上，两个即使面对面站着的宇航员也必须借助电磁波通话，因为声波与电磁波不同，声音的传播需要______．20．光是一种_______波，如图所示是某电磁波的波形图，其波长为_______m．探月卫星距地球指挥中心约为3.9×105 km，地球指挥中心向探月卫星发射的指令，经_______s到达卫星．21．教室里常常会有这样的现象发生：当开、关电灯的时候，正在工作的喇叭会发出“咔咔”的声音，这是因为开、关电灯时迅速变化的电流产生的______________被喇叭接收到的缘故．22．“嫦娥二号”探月卫星在距月球表面200 km高度经过多次“刹车制动”，最终绕月球做匀速圆周运动．卫星“刹车制动”时，沿运动方向喷射高温气体，高温气体对卫星施加制动力，这说明力的作用是_______的．在绕月球做匀速圆周运动时，卫星的运动状态______（改变／不变）．卫星通过_______（超声波／电磁波）将探测到的信息传到地面．三、解答题（共26分）23．（6分）打开收音机的开关，转动选台的旋钮，调到一个没有电台的地方，使收音机收不到电台的广播，然后开大音量．让电池的负极与一把锉良好接触，正极连接一根导线（如图所示）．(1)拿着导线头，让它与矬接触，并在锉面上滑动，这时收音机会有什么现象发生？你能解释吗？(2)你能列举出日常生活中类似的现象吗？24．（8分）阅读下面的短文，回答问题．微波是一种很有“个性”的电磁波：微波一碰到金属就发生反射，金属根本无法吸收或传导它；微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但不会消耗能量；微波碰到含有水分的食物，其能量大部分被食物吸收．过量的微波辐射对人体有害．微波炉的外壳用不锈钢等金属材料制成，装食物的容器则用绝缘材料制成．微波炉内的磁控管能产生微波，直达食物内部5 cm深，使食物中的水分子也随之振动，剧烈振动产生大量的热能被食物吸收，于是食物“煮”熟了．(1)请简要说明微波炉“外壳用不锈钢等金属材料制成”，而“装食物的容器则用绝缘材料制成”的原因．(2)与其他灶具相比，微波炉烹饪速度快且热效率高的原因是什么？25．（12分）阅读短文，回答问题．巨磁电阻效应1988年阿尔贝·费尔和彼得·格林贝格尔发现，在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”．更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”．组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”．进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时．用R0表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d(三层膜厚度均相同)的关系如图乙所示．1994年IBM公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息．(1)以下两种金属组成的三层复合膜，可能发生“巨磁电阻效应”的是_______．A．铜、银B．铁、铜C．铜、铝D．铁、镍(2)对铁、铬组成的复合膜，当膜层厚度是1.7 nm时，这种复合膜电阻_______（具有／不具有）“巨磁电阻效应”．(3)“新型读出磁头”可将微弱的_______信息转化为电信息．(4)铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R0_______（大／小）得多．(5)图丙是硬盘某区域磁记录的分布情况，其中1表示有磁区域，0表示无磁区域，将“新型读出磁头”组成如图所示的电路，当磁头从左向右匀速经过该区域过程时，电流表读数变化情况应是图中的_______．参考答案一、1．C 2．D 3．D 4．B 5．D 6．C 7．C 8．D 9．D 10．C 11．A 12．D二、13．有意义大语言图像14．电磁硬度密度15．信息3×10816．并电磁波电17．卫星光纤18．能不能19．高介质20．电磁0.5 1.3 21．电磁波22．相互改变电磁波三、23．(1)收音机会发出“咔咔”的声音，这是因为导线头在锉面上滑动时，产生了变化的电流(2)打雷时，打开收音机也会听到“咔咔”声24．(1)微波炉外壳用不锈钢金属材料制成的原因：①不锈钢等金属材料只反射、不吸收、不传导微波，确保能量聚集在炉内；②微波碰到金属就反射，防止了微波对人体的辐射危害装食物的容器用绝缘材料制成的原因：微波能穿过玻璃、陶瓷、塑料等绝缘材料且不消耗能量，微波的能量大部分用于加热食物(2)①微波在金属外壳、食物容器上几乎不消耗能量；②微波能直达食物内部5 cm 深，在食物内、外部同时加热，其能量大部分被食物吸收25．(1)B(2)具有(3)磁(4)小(5)B。
《第17章_电磁波与现代通信》提高测试卷
《第17章电磁波与现代通信》提高测试卷一、选择题（共7小题，每小题4分，满分28分）﹣4二、填空题（共13小题，每空1分，满分36分）8．电磁波是向_________传播的，它的传播速度和_________相同，在真空中是_________；不同频率的电磁波的传播速度_________，频率越大的电磁波长越_________．9．如图是一列声波在空气中传播的波形图，若OA=1.02m，则这列波的波长为_________m，周期为_________ s，频率为_________HZ．（声波在空气中传播速度为340m/s）．10．产生电磁波的振荡电流频率为4×103KHZ，则这电磁波在空气中传播时的波长为_________m．11．中央人民广播电台某节目频率是550HZ，它的波长是_________m，属于_________波段．12．波长为5000m的电磁波属_________波段，微波的主要用途有_________．13．1864年，英国青年物理学家麦克斯韦在研究了当时所发现的电磁现象的基础上，建立了_________理论，并预言了电磁波的存在；1888年，德国青年物理学家_________第一次用实验证实了电磁波的存在．14．哪些能够传输光信号的极其纤细的物质称为_________，而由多根光导纤维制成的激光信号的传输线称为_________．15．卫星通信的优点：_________、_________、_________、_________．16．互联网络，即_________，是一个全球性网络，它拥有丰富的信息资源．17．_________，已被认为是大气污染、水污染、噪音污染、固体废物污染之后的第五大污染．18．探究“电磁波的存在”打开收音机的开关，转动选台的旋钮，调到一个没有电台的地方，使收音机收不到电台的广播，然后开大音量．让电池的负极与一把锉良好接触，正极连接一根导线．（如图）（1）拿着导线头，让它与锉接触，并在锉面上滑动，这时收音机会有什么现象发生？你能解释吗？（2）你能列举出日常生活中类似的现象吗？19．声音的传播需要介质，为什么电磁波在茫茫太空的真空里也能传播？_________20．海湾战争危机，中央电视台节目主持人水均益在伊拉克首都巴格达作电视现场报道，通过卫星来进行传递节目，我们在看电视时会发现，中央电视台主持人和水均益之间在画面和声音上总有不同步的感觉，这是为什么？_________三、解答题（共4小题，满分36分）21．同步卫星的同步是什么含意？22．某电台的发射频率为940KH，那么此电磁波的波长为多少？23．从收音机从盘面上可以看出，它能够接收的调频波（FM）频率范围为88MHz～108MHz，那么这个范围内的电磁波的波长在什么范围？24．飞机失事后为了分析事故的原因，必须寻找黑匣子，而黑匣子在30天内能以37.5KHz的频率自动发出信号，人们就利用探测仪查找黑匣子发出的电磁波信号来确定黑匣子的位置．那么你能知道黑匣子发出的电磁波波长吗？参考答案与试题解析一、选择题（共7小题，每小题4分，满分28分）﹣4=二、填空题（共13小题，每空1分，满分36分）8．电磁波是向空间各个方向传播的，它的传播速度和光速相同，在真空中是最快的；不同频率的电磁波的传播速度相同，频率越大的电磁波长越短．9．如图是一列声波在空气中传播的波形图，若OA=1.02m，则这列波的波长为0.34m，周期为0.001s，频率为1000HZ．（声波在空气中传播速度为340m/s）．==1000HzT==10．产生电磁波的振荡电流频率为4×103KHZ，则这电磁波在空气中传播时的波长为75m．11．中央人民广播电台某节目频率是550HZ，它的波长是545.5m，属于中波段．=12．波长为5000m的电磁波属长波波段，微波的主要用途有电视、宇航通信．f=13．1864年，英国青年物理学家麦克斯韦在研究了当时所发现的电磁现象的基础上，建立了麦克斯韦电磁理论，并预言了电磁波的存在；1888年，德国青年物理学家赫兹第一次用实验证实了电磁波的存在．14．哪些能够传输光信号的极其纤细的物质称为光纤，而由多根光导纤维制成的激光信号的传输线称为光缆．15．卫星通信的优点：覆盖面大、通信距离长、不受环境限制、投资少见效快．16．互联网络，即因特网，是一个全球性网络，它拥有丰富的信息资源．17．电磁污染，已被认为是大气污染、水污染、噪音污染、固体废物污染之后的第五大污染．18．探究“电磁波的存在”打开收音机的开关，转动选台的旋钮，调到一个没有电台的地方，使收音机收不到电台的广播，然后开大音量．让电池的负极与一把锉良好接触，正极连接一根导线．（如图）（1）拿着导线头，让它与锉接触，并在锉面上滑动，这时收音机会有什么现象发生？你能解释吗？（2）你能列举出日常生活中类似的现象吗？19．声音的传播需要介质，为什么电磁波在茫茫太空的真空里也能传播？电磁波传播不需要介质20．海湾战争危机，中央电视台节目主持人水均益在伊拉克首都巴格达作电视现场报道，通过卫星来进行传递节目，我们在看电视时会发现，中央电视台主持人和水均益之间在画面和声音上总有不同步的感觉，这是为什么？那是延迟造成的现象，由于卫星传播其实是微波传输，统称电磁波，卫星传播的信息速度和光一样（光也属于电磁波）速度为3×108m/s，而声音的传播速度为340m/s，所以会产生这样的结果三、解答题（共4小题，满分36分）21．同步卫星的同步是什么含意？22．某电台的发射频率为940KH，那么此电磁波的波长为多少？=23．从收音机从盘面上可以看出，它能够接收的调频波（FM）频率范围为88MHz～108MHz，那么这个范围内的电磁波的波长在什么范围？24．飞机失事后为了分析事故的原因，必须寻找黑匣子，而黑匣子在30天内能以37.5KHz的频率自动发出信号，人们就利用探测仪查找黑匣子发出的电磁波信号来确定黑匣子的位置．那么你能知道黑匣子发出的电磁波波长吗？。
现代通信课件
例4(2005年广东汕头市)目前人们直接利用太阳 能的方式有两种：其一是把太阳能转化为内能， 如： 。其二是把太阳能转化为电能， 如 。请你举出一个间接利用太阳能的 实例： 。
例5(2005镇江市) 如 图所示是利用太阳能 的三种方式的示意图. 请在空白方框内填上 相关的物理名称。
例6：(2005哈尔滨市)下列有关能量转化的实例 中，说法不正确的是 ( ) A．不计空气阻力和摩擦，滚摆在上升的过程 中，动能转化为重力势能 B．汽油机在做功冲程中，机械能转化为内能 C．干电池、蓄电池对外供电时。化学能转化 为电能 D．植物吸收太阳光进行光合作用时，光能转 化为化学能
例4：（2005新疆）关于信息高速公路，下列 描述错误的是 A、信息高速公路可以传播声音 B、信息高速公路可以传播图像 C、信息高速公路可以传播文字 D、信息高速公路可以传播实物
第十八章
课标要求
能源与可持续发展
1.能通过具体事例，说出能源与人类生存和社 会发展的关系
2.通过实例了解能量及其存在的不同形式 3.能简单描述各种各样的能量和我们生活的关系 4.能结合实例，说出不可再生能源和可再生能源 的特点 5.了解核能的优点和可能带来的问题
第十七章 电磁波与现代通信
课标要求
1.知道波长、频率和波速的关系，了解波在信 息传播中的作用 2.知道光是电磁波，知道电磁波在真空中的传播 速度 3.了解电磁波的应用及其对人类生活和社会发 展的影响
一、信息与信息传播 教学目标：
1.知道信息的定义，了解人类特有的信 息有哪三种 2.知道信息和信息传播活动经历的五次 巨大变革 3. 了解早期的信息传播工具，发现这些 工具的优缺点
例3：下列事例中，没有利用到电磁波的是
A ．通过卫星转播，世界各地 观众同时收看奥林匹克运动会 的精彩比赛
2022年最新苏教版九年级物理下册第十七章电磁波与现代通信专题练习试题(含详细解析)
苏教版九年级物理下册第十七章电磁波与现代通信专题练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、手机通信已经进入“5G时代”，5G支持下的超高清、远距离视频传输，利用（）来传递信息。
A．电磁波B．红外线C．次声波D．超声波2、下列厨房用品的工作原理与物理知识相对应的是（）A．电冰箱—液态制冷剂升华吸热B．油烟机—流体的流速越大压强越小C．微波炉—次声波能够加热食品D．电热水器—电流的磁效应3、我国无线通信已经向“5G”升级换代。
2-4G、5G电磁波的频段如题图所示，2-4G信号为分米波频段，5G信号分为FR1厘米波频段和FR2毫米波频段。
与4G相比，5G电磁波在相同时间内传输的信息量约是4G的10倍，主要原因是5G电磁波（）A．频率更高B．频率更低C．传播速度更小D．传播速度更大4、2021年5月15日，祝融号火星车成功降落在火星上，实现了中国航天史无前例的突破。
以下分析正确的是（）A．火星车与地球间通过超声波传递信息B．火星车在降落过程中相对火星是静止的C．火星车集热器采用纳米气凝胶1nm=108mD．火星极地附近的干冰是大气中的二氧化碳气体凝华形成的5、关于声和电磁波，下列说法正确的是（）A．吹笛子时笛管振动发声B．泥石流发生时会伴有次声波产生C．手机和固定电话都是利用电磁波来传输信息D．女高音的“高”和引吭高歌的“高”都是指音调高6、下列有关声现象的说法中正确的是（）A．有的银行交易需要识别声纹，它主要是根据声音的音色来判断的B．在街头设置噪声监测仪，可有效阻断噪声的传播C．诗句“不敢高声语，恐惊天上人”中的“高”是指声音的音调高D．真空罩中的手机能接收信号，说明声音可以在真空中传播7、关于声和电磁波的说法正确的是（）A．超声波和电磁波都能传递信息且都可以在真空中传播B．公共场合要“轻声细语”指的是减小声音的音调C．工厂工人佩戴有耳罩，这是从传播过程中减弱噪声D．不同频率的电磁波在真空中传播速度相同8、如图所示，女宇航员王亚平在太空进行讲课，下列说法正确的是（）A．在“天宫一号”里声音传播的速度约为3.0×108m/sB．王亚平说话发出声音是因为声带在振动C．地球上的学生听到王亚平的声音是靠声波传回地球的D．王亚平讲课声音很大是因为她的声音音调很高9、2021年5月15日，我国“天问一号”火星探测器稳稳降落在火星的乌托邦平原，探测器经过借助火星大气进行气动减速等一系列减速措施后，再经过反推发电机进行动力减速，距离火星表面100m 时，进入悬停阶段，完成精避障和缓速下降后抵达火星表面，如图所示，下列判断错误的是（）A．探测器与地面控制系统间靠超声波传递信息B．探测器减速下降阶段属于做变速运动C．悬停阶段，探测器相对火星表面是静止的D．落地后，探测器的影子是光的直线传播形成的10、关于信息与材料，下列说法正确的是（）A．5G手机利用超声波传递信息B．光纤通信用光波传递信息，光导纤维是导体C．用超导材料制造输电线可大大降低电能损耗D．塑料容器对电磁波能起到屏蔽作用第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、阅读材料后回答问题：3G移动通信正在向我们走来手机发展到现在大致可以概括为三代：第一代是模拟制式的手机，也就是所谓“大哥大”；第二代是以语音通信为主的数字制式手机；第三代是能够语音通信和多媒体通信相结合的新一代手机，通常把第三代手机简称为3G（the third generation）。
苏科版初中九年级物理第十七章电磁波与现代通信课件
9.(新课标·模型建构)(2023江苏常州中考,20, )旅行者一号是美
国于 1977年发射的无人太空探测器,现已离开太阳系。202电3年磁某波日
23:00:00(时:分:秒),地球收到旅行者一号于当日发出
(超声波/电磁波)信号,发出信号的时刻用莫尔斯电码表示,其代 码为“-----·---- --0-1--:00-:-0-0-- ----- -----”。旅行者一号发出 该信号的时刻为2.376×1013 (时:分:秒),由此可估算出旅行者一
解析 电磁波在真空中的传播速度约为3×108 m/s;根据电磁 波的波速、波长和频率的关系v=λf可知,波速一定时,频率与 波长成反比,由图知,X射线的波长比紫外线小,故X射线的频 率比紫外线高;红外线在生活中的应用有各种红外遥控、取 暖设备等。
知识点3 现代通信
4.(2023江苏苏州景范中学月考)光导纤维的主要用途是传递信息 进行通信,把要传输的信息转变成光信号在光纤中传播。如图 所示,光在光纤中的传播方式是C ( ) A.沿着光纤的中轴线直线传播 B.沿着光纤的外壁多次折射传播 C.沿着光纤的内壁多次反射传播 D.沿着光纤螺旋式曲线传播
素养探究全练
10.阅读材料,回答问题。 光纤是光导纤维的简写,是一种由玻璃或塑料制成的纤维,可 作为光传导工具,如图所示,光可以从弯曲光纤的一端传播到 光纤的另一端,而不会“溜”出光纤。光在玻璃纤维中每次 由光纤内层射向外层时,在分界面处只会发生反射,而没有折 射。这是因为光从玻璃斜射入空气中时,折射角大于入射角, 折射角会随着入射角的增大而增大;当入射角增大到某一角
s。
解析 地球同步卫星绕地球转动的周期跟地球自转周期相
同,所以以地球为参照物,它们是静止的;电磁波在真空中的
苏科版九年级物理下册《第十七章 电磁波与现代通信》质量检测试题
苏科版九年级物理下册《第十七章电磁波与现代通信》质量检测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 一个无风的早晨，小明骑着自行车去上学，在快速行驶的途中觉得有风迎面吹来，此时他所选的参照物是（）A．地面B．公路两旁的房屋C．小明他自己D．公路两旁的树2 . 中国的创新发展战略使科技领域不断取得新成果，下列说法正确的是A．智能机器人只能通过声音信号控制B．北斗卫星导航是通过光纤传递信息C．无人自动驾驶汽车行驶不需要消耗能量D．用5G手机上网是通过电磁波传递信息3 . 关于电磁波的知识，下列说法中正确的是A．导线中电流的迅速变化会在空间激起电磁波B．电磁波的传播不需要介质，在真空中传播速度是3×108km/sC．微波炉利用电磁波加热食物，无辐射、无污染D．用电磁波可以传递声音与图像，不会受到任何干扰4 . 铜被用来作电线的内芯主要是因为它具有良好的（）A．导电性B．导热性C．延展性D．金属光泽5 . 下列说法正确的是（）A．物体运动的速度越大，其惯性越大B．在液体中，流速越大的位置，压强越大C．滑动摩擦力的大小与接触面的大小有关D．太阳能电池是把太阳能转化为电能的装置6 . 太阳发出可见光的同时还发射出其他频率的电磁波，这些电磁波在射向地球时波长、频率都不同，所以它们的波速A ．频率高的电磁波波速大B ．一样大C ．波长长的电磁波波速大D ．由于速度=波长×频率，波长、频率不一定，所以无法判断7 . 能源、信息和材料是现代社会发展的三大支柱。
关于能源、信息和材料，下列说法正确的是（ ）A ．核能和化石能源均属于不可再生能源B ．能量是守恒的，所以不会发生能源危机C ．“北斗”导航是利用超声波进行定位和导航的D ．LED 灯的核心元件发光二极管是由超导材料制成的8 . 关于能源和材料，下列说法中正确的是A ．太阳能、风能、天然气都是可再生资源B ．手机利用电磁波传递信息C ．超导体材料主要是应用在电饭锅等电器上D ．铜是磁性材料，可以被磁化9 . 关于能源、信息和材料，下列说法正确的是A ．太阳能是不可再生能源B ．光电池和VCD 光碟都应用了磁性材料C ．光导纤维利用超声波传递信息D ．电磁波频率越高波长越短10 . 关于电磁波的说法正确的是（ ）A ．手机是通过电磁波来传递信息的B ．电磁波不能在真空中传播C ．电视机遥控器发出的红外线不是电磁波D ．超声波是电磁波11 . 利用互联网可以方便的进行一些信息的传递，下列各种方式中，不能通过互联网做到的是A ．远程教育B ．做饭C ．远程医疗会诊D ．打IP 电话 12 . 下列有关声、能量及电磁波的说法中正确的是（ ）A ．人们听到的声音大下只与发声体振动的幅度有关B．能量不仅能转化和转移，能量消灭了还可以再创造C．医院里通过光导纤维内窥镜为病人诊断病情，体现了电磁波在信息方面的应用D．如今的信息化时代人类几乎离不开电，电能是可再生的一次能源13 . 下列关于收音机的说法中不正确的是A．收音机的天线是接收空间电磁波的装置B．转动收音机的调谐旋钮是为了选出带有信号的所需要的高频电磁波C．收音机内部的电子电路从（解调器）选出的高频电磁波中取出相应的音频电信号，并放大送至扬声器D．收音机中的扬声器是将声音信号转换成电信号14 . 2007年10月24日，我国首颗绕月人造卫星“嫦娥一号”在西昌卫星发射中心由“长征三号甲”运载火箭发射升空，开始了“奔月”过程。
精品解析苏教版九年级物理下册第十七章电磁波与现代通信专项练习试题(含详细解析)
苏教版九年级物理下册第十七章电磁波与现代通信专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、光纤网络已经进入普通百姓家庭。
光纤的主要用途是（）A．输电B．通信C．导热D．照明2、下列有关声和电磁波的说法正确的是（）A．我国自行研制的北斗卫星导航系统传递信息是利用电磁波B．微波炉内的微波是一种波长很长，频率很低的电磁波C．声和电磁波传播都需要介质D．电磁波的传播速度比超声波的速度慢3、下列说法正确的是（）A．太阳光是一种单色光B．遥控器是利用紫外线工作的C．电磁波的传播速度为8D．原子核是由质子和中子组成的310m/s4、关于信息的传递，下列说法错误的是（）A．数字信号比模拟信号抗干扰能力强B．5G网络通信主要是利用电磁波传递信息的C．北斗卫星定位系统不能提供全天候即时定位服务D．电磁波不仅能传递声音信号，且可以传递图像信号5、2020年7月23日，“天问一号”成功发射，奔向火星；至2021年5月15日（农历四月初四），携带“祝融号”火星车的着陆巡视器在火星着陆，我国成为首个在一次火星探测任务中完成“绕、落、巡”三项目标的国家。
下列描述错误的是（）A．图甲中箭头所指的行星是火星B．2021年5月15日，地球上看到的月相是下弦月C．陨石撞击火星可以形成撞击坑D．“天问一号”拍摄的照片信息是以电磁波的形式传回地球的6、如图所示为红外测温计，在2020年新型冠状病毒疫情期间，我们利用红外测温计可以快速无接触-︒），就有热辐射向外部发射。
电磁波与现代通信---知识点总结
第十七章：电磁波与现代通信知识点总结：一、信息与信息传播1.信息：各种事物发出的有意义的消息。
（1）人类特有的三种信息：语言、符号和图像。
（2）人类历史上，信息和信息传播活动经历了五次巨大的变革：①语言的诞生；②文字的诞生；③印刷术的诞生；④电磁波的应用；⑤计算机与网络技术的应用。
2.早期的信息传播工具：烽火台、驿马、电报机和早期电话等。
记住：莫尔斯发明了电报机；贝尔发明了电话；爱迪生发明了电灯。
3.人类储存信息的工具有：（1）牛骨﹑竹简、木牍；（2）书；（3）磁盘﹑光盘。
二、电磁波及其传播1.波（1）波的概念：波是能传播周期性变化的运动形态，还能传递能量以及信息。
（2）波的基本特征：振幅A：振动的幅度，单位是m，它反映了振动的强弱。
周期T：振动一次所需要的时间，单位是s。
频率f：其数值等于每秒内振动的次数，单位是Hz，频率与周期反映了振动的快慢，f＝1/T。
波长λ：波在一个周期内传播的距离，单位是m。
波速V：波传播的速度，单位是m/s，它反映波传播的快慢。
（3）波的传播速度V与波长λ、频率f的关系是：V＝λf＝λ/T2.电磁波（1）电磁波是在空间传播的周期性变化的电磁场。
记住：麦克斯韦建立了电磁场理论并预言了电磁波的存在；赫兹第一次用实验证实了电磁波的存在。
（2）特性：①电磁波的传播不需要介质，可以在真空中传播，但金属可以屏蔽电磁波；②一切电磁波都具有能量，可以传递信息。
（3）电磁波在真空中传播的速度为3×108m/s，与光速相同，光波属于电磁波。
3.电磁波谱（按波长由小到大或频率由高到低排列）：γ射线、X射线、紫外线、可见光（红橙黄绿蓝靛紫）、红外线﹑微波﹑无线电波（要了解它们各自应用）。
记住：微波技术主要应用在通信方面，如雷达、导航、电视等领域。
4.人类应用电磁波传播信息的历史经历了以下变化：（1）传播的信息形式从文字→声音→图像；（2）传播的信息量由小到大；（3）传播的距离由近到远；（4）传播的速度由慢到快。
物理：第十七章《电磁波与现代通信》全章复习教案(苏科版九年级下)
物理：第十七章《电磁波与现代通信》全章复习教案（苏科版九年级下）一. 教学内容：第17章电磁波与现代通信信息与信息传播电磁波及其传播现代通信——走进信息时代二. 教学重点、难点：1. 了解信息传播中几种形式，知道电磁波在现代信息传递中的应用。
2. 知道光是电磁波，知道电磁波在真空中的传播速度3. 了解电磁波的频率和波长，了解电磁波的应用及其对生活中社会发展的影响。
4. 了解光纤通信和卫星通信。
三. 主要知识点分析：1. 信息是各种事物发出的有意义的消息。
消息中包含的内容越多，信息量越大。
B. 现代的信息存储信息传播经历了五次巨大的变革：语言的诞生，文字的诞生，印刷术的诞生，电磁波的应用，计算机技术的应用。
2. 电磁波A. 波的基本的特征①振幅：波源偏离平衡位置的最大距离叫做振幅，用字母A 表示，单位是米（m ） ②周期：波源每秒内振动的次数所需要的时间叫周期，用字母T 表示，单位秒（s ） ③频率：波源每秒内振动的次数，叫做频率，用字母f 表示，单位赫兹（Hz ）。
④波长：波在一个周期内传播的距离叫做波长，用字母λ表示，单位是米（m ） ⑤波速：波在1s 内传播的距离叫做波速，用字母v 表示，单位是米/秒（m/s ）B. 波速、波长与频率的关系频率与周期的关系为f ＝T 1；波速与波长、周期的关系T v λ=；波速、波长与频率的关系为v ＝λf C. 快速周期性变化的电流周围能产生电磁波，光波属于电磁波，电磁波是在空间传播的周期性变化的电磁场。
D. 电磁波的传播不需要介质（能在真空中传播）。
电磁波传播速度与光速相同，都等于3×108m/s 。
E. 金属容器能够屏蔽电磁波，电磁波能把信息传播得更远，电磁波频率越高，能把信息传播的信息量越大。
3. 现代通信 A. 光纤通信光纤通信是利用光波在光导纤维中传输信息的一种方式，光导纤维是指那些传输信号极其纤细的物质，由多根光导纤维制成的传输光信号的传输线称为光缆。
苏科版九年级物理 第十七章 电磁波与现代通信 章节测试
2019-2019学年苏科版九年级物理第十七章电磁波与现代通信章节测试一、单选题1.能源、信息、材料是现代社会发展的三大支柱．下列说法正确的是（）A. 利用电磁感应原理可实现光纤通信B. 太阳能、风能、天然气都是清洁能源C. 江苏田湾核电站是利用可控原子核裂变释放的核能来发电的D. 微波大致沿直线传播，远距离微波通信只能通过通信卫星来实现2.电话传递声音的物理过程是（）A. 振动电流振动B. 声音电流声音C. 振动电流声音 D. 声音电流振动3.北京时间2月8日凌晨，第22届冬季奥运会开幕式在俄罗斯索契的菲施特奥林匹克体育场举行．我国通过CCTV﹣1、CCTV﹣4、CCTV﹣5三大频道同时并机直播，观众在家中选择不同频道观看电视直播时，实际上是在改变（）A. 电视台发射的电磁波的波速 B. 电视机接收的电磁波的波速C. 电视台发射的电磁波的频率D. 电视机接收的电磁波的频率4.我们用电脑的时候，若旁边有人拨打手机，电脑屏幕上会发生跳动，音箱也会发出“咔咔”的声音，这是因为（）A. 手机发出的声音被电脑接收，干扰电脑的正常工作B. 手机收发信息时发出的振荡电流被电脑接收，干扰了电脑的正常工作C. 手机发出的电磁波被电脑接收，干扰电脑的正常工作D. 以上说法都不正确5.我国北斗导航卫星传递信息利用的是（）A. 微波B. 超声波C. 次声波 D. 水波6.WiFi无线上网是当今使用最广的一种无线网络传输技术，实际上就是把有线网络信号转换成无线信号，供支持其技术的相关电脑、手机接收．WiFi无线上网利用了（）A. 红外线B. 紫外线C. 电磁波 D. 超声波7.研究表明，当空气中颗粒的直径越接近可见光的波长（波在一个周期内传播的距离叫做波长），颗粒对光的“消光”能力就越强．空气中PM2.5颗粒是灰霾天能见度降低的主要原因．若可见光的频率约为5×1014Hz．则可以推算出PM2.5中对能见度造成较大影响的颗粒直径与下列哪一个值最接近（）A. 2.5μmB. 0.4μmC. 0.6nmD. 6μm8.如果你想要的信息在你所知道的网站上没有，那么你最好该怎么办（）A. 利用页内链接，链到别处去找B. 开始/查找/文件或文件夹C. 利用站内搜索引擎查找D. 以上都不对9.γ射线、x射线、可见光、微波都是电磁波，以下将它们按波长由大到小排序，正确的是（）A. γ射线—x射线—微波—可见光B. x射线—可见光—微波—γ射线C. 微波—可见光—x射线—γ射线D. γ射线—x射线—可见光—微波10. 11月23日，国际海事组织海上安全委员会审议通过了对北斗卫星导航系统认可的航行安全通函，这标志着北斗卫星导航系统正式成为全球无线电导航系统的组成部分，取得面向海事应用的国际合法地位．下列关于北斗卫星导航系统和北斗导航仪的说法正确的是（）A. 北斗导航仪是利用超声波来工作的B. 北斗导航系统其实就是利用一颗同步通信卫星向地球传回信息C. 北斗导航仪的光电系统中利用到了不同形式能量的转移D. 北斗导航仪中北斗导航系统将使用氢原子钟提升定位授时准确性11.（2019•益阳）关于电磁波与信息技术，下列说法正确的是（）A. 电磁波不能在真空中传播B. 不同波长的电磁波在空气中的传播速度不同C. 可见光不是电磁波D. 日常生活中使用的手机既能发射电磁波，也能接收电磁波二、填空题12.移动电话是由________ 传递信号，它既是无线电________ ，又是无线电________ ．13.19世纪80年代，德国科学家________在前人研究的基础上发现了一种运载信息的新载体：________．14.物理老师上网冲浪用的电子邮箱是：yangyoo2019@gmail．com，这表示这个电子邮箱属于________ ，邮箱的服务器名叫________ ．15.人们的生活已经离不开现代通信，现代通信可分为微波通信、________ 、________ 和________ ．16.电磁波在真空中的传播速度大约是________ km/s，选择不同频道观看电视节目时，实际上是在改变电视机接收电磁波的________ ．三、解答题17.随着人们生活水平的不断提高，电视已普及到城乡家庭，成为人们获得信息和娱乐的一种不可缺少的电器．请利用学过的物理知识回答下列问题：（1）在农村经常看到如图5所示的碟形天线，它是用来接收什么传来的信号的？在城市更多的用光缆来传输电视信号，请写出光缆通信的主要优点．（2）在看电视的时候，开、关附近的日光灯时，会在电视机画面上出现短时间的雪花点，其原因是什么？四、实验探究题18.打开收音机的开关，将旋钮调到没有电台的位置，并将音量开大。
九年级物理苏科版下册 第17章《17.3现代通信——走进信息时代》教学设计 教案
17.3现代通信-----走进信息时代
教学目标
一、知识与技能
1、了解卫星通信和光纤通信的原理，知道其优点。
2、了解互联网，知道互联网在现代通信中的应用。
3、了解现代通信技术对人类生活和社会发展的影响。
二、过程与方法
1、通过观察，了解光在光纤内的传播方式。
2、通过上网查询和图书馆收集相关资料，培养学生收集信息和处理信息的能力，提高学生的信息素养。
（一）卫星通信
学生阅读课本第71---72页内容思考并讨论以下问题：
1、卫星通信系统是由（ ）和（ ）两部分组成的？通信卫星大多采用（ ）卫星。卫星通信主要靠（ ）传递信号。
2、为什么远距离进行微波通信需要微波中继站或通信卫星？
3、要实现全球通信，至少需要几颗地球同步卫星？
4、卫星通信的优点是什么？
最后结合课件让学生理解卫星通信的过程及至少需要3颗地球同步卫星实现全球通信的原理。
（二）光纤通信
教师讲解：光纤通信是信息高速公路的又一重要的通信方式，它是利用光波在光导纤维中传输信息的一种通信方式。
学生阅读第73---74页上内容思考以下问题：
1、光纤是怎样传输光信号的？
2、光纤通信的原理是什么？
3、光纤通信的优点是什么？
1、了解卫星通信和光纤通信的原理，知道其优点。
2、了解互联网，知道互联网在现代通信中的应用。
3、了解现代通信技术对人类生活和社会发展的影响。
通过发电子邮件让学生思考以激发学生探究欲望引入新课。出示目标学生学习目的明确
二、合作探究释疑难
学生结合课本第71页图17—21 远距离通信引入现代通信的两种主要方式：
学生展示：
1、光在光纤中经多次反射从一端传到另一端
第17&18章 电磁波与现代通信&能源与可持续发展
2012年江苏十三市物理中考试卷集锦——第十七章电磁波与现代通信（2012南通）4．关于电磁波与信息传播，下列说法中正确的是A.电磁波不能在真空中传播B.电磁渡是在空问传播的周期性变化的电磁场C.光导纤维利用光的折射传输信息D.声呐是利用电磁波工作的（2012南通）11．下列做法有利于保护环境的是A.开发洁净能源B.丢弃废旧电池C.大量使用化肥D.焚烧废弃塑料——第十八章能源与可持续发展（2012徐州）8．下列叙述中，有的是经过科学证明的事实，有的是各抒己见的观点，其中属于观点的是（）A．核能是安全、洁净、廉价的能源B．太阳每天向地球辐射大量能量C．能量在转化或转移过程中总量保持不变D．“永动机”不可能制成（2012盐城）1．我市的能量资源正在逐步得到应用．下列能源中属于不可再生能源的是A.太阳能 B.潮汐能 C．天然气 D.风能（2012镇江）1．下列能源中，属于不可再生能源的是A．太阳能B．风能C．水能D．石油（2012泰州）3．人类社会发展与能源的利用息息相关，能源可分为“可再生能源”和“不可再生能源”，可再生能源是指那些可从自然界源源不断得到的能源，下列属于可再生能源的是( )A．煤 B.石油 C.风能 D.天然气（2012苏州）8．已经在苏州完成验收及鉴定试验的月球车，明年将随“嫦娥3号”登陆”月球，月球表面周围没有空气、没有磁场、对物体的引力仅为地球上的六分之一，到时，在月球车上能做到的是（）A．用超声波测定速度 B．利用指南针确定方向C．利用风能发电 D．用天平称物体的质量（2012苏州）3．关于能源及其利用的下列说法正确的是（）A．所有能源都是一次能源 B．太阳能是可再生能源C．能量转化装置的效率可以达到100% D．目前核能发电主要是利用核聚变方式（2012南京）3．关于能量和能源的利用，以下说法正确的是（）A．核电站是利用化学能来发电的B．水能、风能和化石能源均是可再生资源C．太阳能电池是把太阳能转化为内能的装置D．电能可以使电灯发光，同时产生内能，而这些内能无法自动地转化为电能（2012徐州）13．在太阳能、风能、水能和煤炭中属于化石能源的是煤炭．化石能源的使用促进了人类社会的发展，但也带来了一些弊端．请举出一个化石能源的使用对环境造成不良影响的例子空气污染。
第十七章 电磁波与现代通信 综合提优
九年级物理(下)第十七章电磁波与现代通信综合提优一、选择题1．目前许多学校采用乐曲作为上、下课的铃声．这种乐曲的作用是( ) A．为了欣赏B．信息传播工具C．信息传播方式D．提供信息2．下列属于信息传播工具的是( ) A．同步通信卫星B．语言和图像C．微波的应用D．光波的应用3．对于在空气中传播的电磁波，下列说法正确的是( ) A．频率越低，波速越大B．频度越低，波长越长C．波长越长，波速越大D．电磁波的波长都相等4．天地万物，五光十色．关于光，下列说法错误的是( ) A．太阳光是由多种色光组成的B．可通过三棱镜使太阳光发生色散C．光是一种电磁波D．白光是单色光5．“神舟五号”飞船飞行过程中，由多个地面测控站和四艘“远望号”远洋航天测量船组成了测控网，通过发射和接收一种波，对飞船进行跟踪、测量与控制．这种波是( ) A．红外线B． 射线C．微波D．超声波6．用电视机遥控器控制电视机的过程中，遥控器发射的是( ) A．激光B．紫外线C．超声波D．红外线7．下列家用电器和通讯设备中，没有利用电磁波工作的是( ) A．微波炉B．移动电话C．电视机D．电熨斗8．电视机的遥控器可以发射一种不可见光，用它来传递信息，实现对电视机的控制．不把遥控器对准电视机的控制窗口，按一下按钮，有时也可以控制电视机，如右图所示，这是利用( )A．光的直线传播B．光的折射C．光的反射D．光路的可逆性9．下述功能中不属于互联网用途的是( ) A．电子邮件B．远程教育C．电子会议D．邮递物品10．下列关于通信卫星的说法中错误的是( ) A．通信卫星可以在地球表面任意地点的上空B．通信卫星绕地球转动的周期是24 hC．通信卫星只能自西向东转D．通信卫星离地面的高度是一定的11．我们经常在媒体上听到“信息高速公路”一词，它主要是指( ) A．高速行驶的公路B．利用光纤的通信C．利用微波的通信D．利用卫星的通信12．光缆一般从地下通过，在埋有光缆的地面上，间隔一定的距离都竖有一块牌子，上面写着“保护光缆，人人有责”，下面对光缆的影响中，可造成通信中断的是( )A．地面有水渗进地下B．施工时将光缆弄断C．施工时将光缆弄弯D．在光缆附近用手机通话二、填空题13．下列各种情况下是通过什么途径传递信息的?(1)聋哑人通过手语交流________．(2)两人相互眨眼做到心领神会_________．(3)如图甲所示的实验内容_________．(4)如图乙所示的内容__________．(5)十运会大型团体操表演时，广播的乐曲_________．14．1876年贝尔发明了电话，现在电话已成为人们生活中重要的通讯工具之一．通过学习我们知道电话传递的信号分为模拟和________两种．15．叫声、气味是动物常用的信息，而人类拥有一些特有的信息，如________，电磁学的发展使人们可以采用电磁波传递信息．16．我国自行研制的“神舟五号”载人飞船发射升空后，在围绕地球的轨道上正常运行过程中，受_______(填“平衡”或“非平衡”)力作用．为了对飞船进行测控，西安地面测控站用雷达向飞船发射电磁波，经0．004 s接收到该电磁波的同波信号，此时飞船离西安地面测控站的距离为_________km．这也说明电磁波________(填“能”或“不能”)在真空中传播．17．电视广播信号可通过通讯卫星覆盖全球，它是用_______波传递信息的．MP3随身听以其独特的魅力成为年轻人的时尚，若MP3正常工作时的功率为0．01W，则连续播放100 s，消耗的电能为________J．它允许使用充电电池，则在电池充电过程中是将________能转化为化学能．18．在真空中，不同频率的电磁波传播的速度都为_________，频率越大的电磁波的波长越________．广播电台发射的一种电磁波的频率是990 kHz，它的波长是________．19．雷达是利用无线电波测定物体位置的无线电设备，你认为雷达应该用哪个波段的无线电波呢?(1)你猜想雷达应该用的电波是_________；(2)你猜想的依据是__________________________________．三、简答题20．使用微波炉加热食品时为什么不能用金属容器，且人要远离正在工作的微波炉? 21．试简述通过同步通信卫星实现全球通信的主要步骤．22．现有下列器材：半导体收音机、1．5 V干电池、一段导线．将半导体收音机打开，导线一端紧接在干电池正极，另一端在干电池底部摩擦．这时收音机会发出“咔咔”的响声，试说明产生这一现象的原因．23．小文为了探究无线电波传播的性质．做了如下实验：把收音机后盖打开，看清楚磁棒在机内的位置，选一个电台的广播收听，转动收音机，当磁棒正对着无线电波传来的方向时(即磁棒的长度顺着无线电波传来的方向时)，声音最小；将收音机转过90°，使磁棒垂直于无线电波传来的方向时，声音最响．再将收音机转动到使磁棒与地面垂直时收音机的声音几乎消失．这个实验表明___________________________________．四、探究与体验题24．在党中央和国务院的亲切关怀和大力支持下，我国启动了农村卫星电视“村村通”工程，生活在边远山区的广大农民在家里可清楚地看到中央电视台的多套电视节目和各省市的卫星电视节目．小明奶奶家住农村，放寒假了，小明到奶奶家过春节，看到奶奶家的电视节目频道跟自己家里差不多，非常好奇，便在叔叔的带领下参观了当地的卫星电视接收系统．如上图所示的是小明参观完后绘制的一张简图．(1)锅形天线的作用是用来接收来自________的信号，在调试或使用时，“锅口”_______(填“能”或“不能”)朝水平方向或朝下；(2)能将电视节目信号变得更清楚的设备是__________；(3)一般的电视机除了能接收有线信号外，还可直接接收________信号．25．数字通信是一种既现代又古老的通信方式．现代电话已全部采用数字信号进行处理．若用“0”和“1”代表“开”和“关”这两个动作，组成一组数字信号，可以表达一句那么，“我和他是同学”的数字信号为“0，01，1，10，00”，请照此代码用另一组信号表达你想说的一句话：_________________________________________．五、应用与创新题26．电视台把无线电信号传递到高空中的通信卫星上，卫星再把信号传到地面的其他地区，这样就实现了电视卫星的传播，在调试过程中，电视台本身也需要接收卫星传回的信号，并和演播室用电缆传来的信号进行比较，这时发现，卫星传来的画面上，人和动物动作的变化总比电缆传来的画面上相应的变化要晚一些．同学们经常在电视上看到中央电视台的主持人联系我驻外国的记者时，也能看到信号延迟的现象．(1)解释这种时间延迟的原因；(2)已知通信卫星的高度大约是36000 km，无线电信号的传播速度与光速相同，估算画面延迟的时间．参考答案1．D 2．A 3．B 4．D 5．C 6．D 7．D 8．C 9．D 10．A 11．B 12．B 13．(1)符号(2)符号(3)图像(4)文字(5)语言14．数字15．语言、符号和图像16．非平衡600 能17．微 1 电18．3×108m／s 短303m19．(1)微波(2)微波的波长短．传播路线是直线，反射性能强20．金属容器对微波有屏蔽作用，泄漏的微波对人体有伤害作用．21．用户信息通过光纤传到地面站，地面站向卫星发送信号，通信卫星接收信号后转发给相应的地面站，地面站再通过光纤送到接收单位．22．导线在干电池底部摩擦时，导线中有间断电流通过，导线周围有变化的磁场产生．收音机接收到变化电磁场的信号，转化成声音发生“咯咯”的响声．23．无线电波的传播具有方向性，使用收音机时．应调整它的位置，使它声音最响．24．(1)通信卫星不能(2)放大器(3)无线25．举例：1，01，0，10，00(他和我是同学)26．(1)信号传播需要时间，距离很远时，就会看到时间延迟现象；(2)0．24 s。
第十七章 电磁波与现代通信 单元自测卷
第十七章电磁波与现代通信单元自测卷满分：100分时间：90分钟一、远择题(每小题3分，共45分)1．第一次用实验证实电磁波存在的科学家是( )A．莫尔斯B．赫兹C．贝尔D．麦克斯韦2．(2010．河池)下列家用电器和通信设备中，利用电磁波工作的是( ) A．洗衣机B．电冰箱C．手机D．录音机3．2008年奥运会在中国北京成功举行．为了把比赛节目及时传送到世界各地，至少需要的同步卫星是多少颗( )A．1 B．2 C．3 D．44．电磁波不需要介质也能向外传递能量，形成电磁辐射．电磁辐射对人体健康的影响已引起了人们的广泛关注．以下活动中，几乎不会对人产生电磁辐射的是( ) A．使用手电简B．玩电脑游戏C．接听手机D．紧靠工作着的微波炉5．下列有关电磁波的说法中，正确的是( )A．电磁波不能在真空中传播B．电磁波在空气中的传播速度为340 m／sC. 超声波是电磁波D．可见光是电磁波6．在光纤通信中，用来传递信息的光应该是( )A．普通光源发出的光B．太阳光C．激光D．以上三种都可以7．(2010．台州)下列关于电磁波的说法中，不正确的是( )A．导线中电流的迅速变化会在空间激起电磁波B．电磁波就是磁场C．微波炉是利用电磁波来加热食物的D．无线电广播信号是靠电磁波传播的8．关于电磁波和声波，下列说法中正确的是( )A．电磁波和声波都可以传递信息和能量B．电磁波和声波的传播速度等于光速C．电磁波和声波都可以在真空中传播D．电磁波和声波的波长越长，频率越大9．“嫦娥一号”卫星的微波探测仪可探测“月壤”发出的频率为3.0 GHz、7.8 GHz、19.35 GHz和37.0 GHz的微波辐射．下列说法中正确的是( )A．微波属于电磁波B．微波是可见光C．这四种微波在真空中波长一样D．这四种微波在真空中传播速度不瞬10．在玉树地震的生命救援过程中，救援人员使用的红外生命探测仪和音频生命探测仪( )A．向幸存者发出多种信息B．向幸存者发出不同信息C．分别收集幸存者发出的多种生命信息D．分别收集幸存者发出的某一种生命信息11．如图所示是正在传播的一列波．通过这个波，我们不能知道的是( )A．波源的振幅B．波源振动的周期C．波传播的速度D．波源振动的频率12．如图所示是一台便携式收音机的屏板，向左调指针(图中黑块)的过程中所接收到的电磁波( )A．频率变大，波长不变B．频率变大，波长变小C．频率变小，波长变小D．频率变小，波长变大10-s，则此目标距雷达( ) 13．雷达在搜寻目标时，接收到回波所用时间为1.2⨯4A．36 km B．72 km C．18 km D．9 km14．观察表中的内容，分析学习电磁波时所使用的学习方法是( )A．类比法B．猜想法C．控制变量法D．模型法15．(2010．赤峰)中央电视台1台发射的电磁波的频率范围为56.5~64.5 MHz，中央电视台2台发射的电磁波的频率范围为183~l91 MHz，这两个电视台所发射的电磁波在空中传播时( )A．1台发射的电磁波的速度大于2台发射的电磁波的速度B．1台发射的电磁波的速度小于2台发射的电磁波的速度C．1台发射的电磁波的波长大于2台发射的电磁波的波长D．1台发射的电磁波的波长小于2台发射的电磁波的波长16．(2010．盐城)小明对自动感应门很感兴趣，想了解其原理．他查阅有关资料后得知，自动感应门有两种类型：一种是感应装置接受到人所发出的红外线，将门打开；另一种是感应装置发出微波来感知向门移动的物体，将门打开．以下设计方案中能探究某自动门是哪种类型的是( )A．速度相同的两个人分别向门靠近，观察门的反应B．人以两种不同速度分别向门靠近，观察门的反应C. 门打开后，人在门前静止一段时间，观察门的反应D．白天和黑夜让人向门靠近，观察门的反应二、填空题(每空1分，共28分)17．信息是各种事物发出的________的消息．________、符号和________是人类特有的三种信息．18．信息只有通过________才有意义．在人类历史上，信息和信息传播活动经历五次巨大变革：________的诞生、文字的诞生、印刷术的诞生、________的应用和计算机技术的应用．19．(2010·徐州)上海世博会的盛况可以利用卫星，通过________波向世界各地传播；也可以利用________，通过光波(激光)向世界各地传播．20．某同学把手机放在真空罩中，给这个手机打电话，发现能收到信号，但听不到手机的铃声，前者说明真空________；后者说明真空________．把手机放在金属容器内，发现不能收到信号，说明金属容器对电磁波有________作用．21．2007年8月26日，南京市20名学生代表利用业余电台与太空中国际空间站上的宇航员成功对话．对话时用电台发射并接收________波来传播信息，这种波在真空中的传播速度为________m／s，其频率越高，波长越________．22．家用电器中使用了电动机的有________，应用了电磁波的有________________．(各举一例)23．(2010·楚雄)2010年5月1日至10月31日，第四十一届世博会在上海举行．媒体通过通讯卫星用________波把上海世博会的信息及时传到世界各地．中央电视台第一套节目的频率为52.5 MHz(1 MHz=106 Hz)，则中央电视台第一套节目的波长为________m·24．打开收音机的开关，将调频旋钮调到没有电台的位置．取一节旧的干电池和一根导线．将导线的一端与电池的一极相连，再用导线的另一端与电池的另一极________地接触，会听到收音机发出“咔咔”声．这一现象说明________的电流能够产生________．25．(2010·无锡)探究电磁波特性的实验过程如下：(1)将手机的“背景灯光提示”功能打开后放在真空罩中，用抽气机抽去罩中空气，打电话呼叫罩中手机，这时，手机背景灯光闪烁．这个事实表明：电磁波________ (能／不能)在真空中传播．(2)将手机放在金属容器中(手机不与金属容器壁接触)，打电话呼叫金属容器中的手机，这时手机________ (能／不能)接收到信号．26．(2010·烟台)某电磁波的波形如图所示．则该电磁波的波长是________，频率是________。
苏科版九年级物理下册《第17章 电磁波与现代通信》单元测试A卷
《第17章电磁波与现代通信》2010年单元测试A 卷一、填空题（共12小题，每小题1分，满分28分）1．人类特有的三种信息有：_________、_________和_________．2．当导体中的_________迅速变化时，导体就会向四周空间发射电磁波，电磁波是向空间_________方向传播的．无线电通信中使用的电磁波通常叫做_________波．3．甲、乙两列电磁波，甲的波长是乙的50倍，则甲的频率是乙的_________，甲、乙两列波的波速之比为_________．4．720MHz=_________Hz．5．无线电广播和电视的通信中，发射器是_________，接收器分别是_________机和_________机．无线电波在传播过程中，它的波长和频率的乘积总等于_________m/s，称之为无线电波的_________．6．打开或关闭电灯时，在附近的收音机中传出“喀喀嚓嚓”的杂音，这些杂音是电路通断时发出的_________被收音机接收而产生的．由此可见，电磁波的传播也是能量_________的过程．7．电视台发射的电磁波是用来传递_________和_________的．8．开关日光灯时，我们可以看到正在播放节目的电视机屏幕上出现断断续续的横的亮条干扰，这是因为日光灯发射出_________被_________接收了．9．哪些能够传输光信号的极其纤细的物质称为_________，而由多根光导纤维制成的激光信号的传输线称为_________．10．卫星通信的优点有：_________、_________、_________；但有_________等缺点．11．互联网络，即_________，是一个全球性网络，它拥有丰富的信息资源．12．_________，已被认为是大气污染、水污染、噪音污染、固体废物污染之后的第五大污染．二、选择题（共10小题，每小题3分，满分30分）三、解答题（共6小题，满分42分）23．小明同学在探究电磁波的特性的实验过程中，他进行了如下实验：（1）他先将手机放在真空罩中，用抽气机抽去罩中的空气，打电话呼叫罩内的手机，手机_________收到呼叫信号（“能”或“不能”）．这证明_________．（2）他又将手机放在金属容器（如饼干筒）中，打电话呼叫容器中的手机，这时手机_________收到呼叫信号（“能”或“不能”），然后再将手机放在塑料容器或纸容器中，再打电话呼叫容器中的手机，这时，手机_________收到呼叫信号（“能”或“不能”）．这说明_________．根据以上探究活动，你能否解释在建筑物或电梯中，手机有时会收不到信号或信号较弱的原因？_________．24．能否使用月亮做中继站实现微波通信？为什么？25．观看2004雅典奥运会电视现场报道，通过卫星来进行传递节目，我们在看电视时会发现，本地电视台主持人和雅典现场主持人之间在画面和声音上总有不同步的感觉，这是为什么？26．从地球向太阳发出的电磁波，经过1000秒后收到回波讯号，由此可推算出地球到太阳的距离大约是多少千米？27．一位观众在舞台下68米处观看演出，另一观众在600km处用耳机听演出实况，如果场内不用扩音设备，哪个观众先听到演员的声音？他们听到声音的时间差为多少？28．一列电磁波在通过玻璃时，共用10﹣10s，在这段过程中总共振荡20次，如果它振荡一次传播的距离是1mm．求：（1）此玻璃的厚度是多少？（2）这列电磁波如果要通过7.6cm厚的玻璃所用的时间是多少？《第17章电磁波与现代通信》2010年单元测试A卷参考答案与试题解析一、填空题（共12小题，每小题1分，满分28分）1．人类特有的三种信息有：语言、符号和图象．考点：信息与信息传播。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第17章 电磁波与现代通信 让你一览无余 1. 信息是各种事物发出的有意义的消息。
消息中包含的内容越多，信息量越大。
2. 人类特有的信息有三种：语言、符号和图像。
3. 在人类历史上，信息和信息传播活动经历了五次巨大的变革，它们是：①语言的诞生；②文字的诞生；③印刷术的诞生；④电磁波的应用；⑤计算机技术的应用。
4. 早期的信息传播工具有很多，比如：①万里长城上的烽火台；②古代传递官文的驿马；5. ③莫尔斯发明的电报机；④贝尔制作的早期电话。
6. 莫尔斯电码与密码：（二）电磁波及其传播：1. 波的基本特征：所有的波都是在传播周期性变化的运动形态。
这里的运动形态又可分为：凹凸相间和疏密相间两种。
2. 振幅：我们把波源偏离平衡位置的最大距离叫做振幅，用字母A 表示，单位是米（m ），它反映了波源振动的强弱。
周期：波源振动一次所需要的时间叫做周期，用字母T 表示，单位是秒（s ）；频率：波源每秒内振动的次数叫做频率，用字母f 表示，单位是赫兹（Hz ）。
频率与周期反映了振动的快慢。
它们的关系是：T ＝f 1。
波长：波在一个周期内传播的距离叫做波长，用λ表示，单位是米（m ）。
波速：波的传播速度，用字母v 表示，单位是米/秒（m/s ）。
3. 波长、波速、频率、周期的关系是：v ＝T＝λf 。
4. 电磁波：（1）电磁波是在空间传播的周期性变化的电磁场。
（2）电磁波在真空中的传播速度（即光速），c ＝3×108m/s 。
（3）电磁波谱：从电磁波谱图可知，电磁波包括了：无线电波、微波、光（包括红外线、可见光和紫外线）、X 射线和γ射线等。
其中无线电波的波段表见下：（4）人类应用电磁波传播信息的历史经历了以下变化：①传播的信息形式从“文字→声音→图像”；②传播的信息量“由小到大”；③传播信息的速度“由慢到快”。
（三）现代通信――走进信息时代1. 移动通信是指移动用户之间或移动用户与固定用户之间的通信方式。
移动通信的基地台是按蜂窝结构布局的，这种布局可以增加电磁波覆盖的有效面积，避免基地台的重复建设，因而移动电话也称为“蜂窝移动电话”。
2. 光纤通信是以激光为光源，以光导纤维为传输介质进行的通信。
光纤通信具有传输容量大、抗电磁干扰能力强等突出优点，是构成未来信息高速公路骨干网的主要通信方式。
光纤通信的过程是：“电话→激光发射机→光纤→激光接收机→电话”3.卫星通信是利用人造地球卫星作为中继站，转发无线电信号，在多个地球站之间进行的通信。
卫星通信具有传输距离远、覆盖区域大、灵活、可靠、不受地理环境条件限制等独特优点。
以覆盖面积来说，一颗通信卫星可覆盖地球面积的三分之一多，即三颗同步通信卫星就可以覆盖整个地球。
4. 互联网络是全世界的计算机、计算机网络互相连接成的信息传送网络，包括有线网络和无线网络。
互联网络的用途非常广泛，如信息查询、电子邮件、远程登录、文件传送、远程医疗、网上聊天、电子会议等。
重、难点解析1. 怎样认识信息？我们今天生活的时代是一个信息的时代。
无论是工作中，学习中还是日常生活中，我们都要利用各种不同的渠道收集各个方面的信息，外交家注意国际关系的微妙变化，企业家注意商情的波动，金融家关注股市行情的涨跌，科学家关心学科前沿的动态，所有这一切，都与信息息息相关。
信息现在已经成为现代科学技术中普遍使用的一个概念，作为日常用语，信息指音信、消息，消息就是预先不知道的报道。
一般来说，信息是指由信息源（如自然界、人类社会等）发出的各种信号，使使用者接受和理解。
信息并非事物本身，而是表征事物，并由事物发出的消息、情报、指令、数据和信号中包含的内容。
一切事物，包括自然界、人类社会等，都在发出信息。
在人类社会中，信息往往以文字、图像、语言、声音等形式出现。
信息是生活、工作中的常见现象，一切事物都会发出信息，信息无时不在。
人们要想有效地工作和生活，必须拥有足够的信息。
借助于信息，人类才能获取并发展知识。
通过获取信息，人们才能区别自然界和社会中的不同的事物，才得以认识世界、认识自然、利用自然。
2. 怎样认识卫星通信？通信卫星工作的基本原理如图所示。
通信卫星的运行轨道有两种。
一种是低或中高轨道，另一种轨道是高达36000km的同步定点轨道，即在赤道平面内的圆形轨道，卫星的运行周期与地球自转一圈的时间相同，在地面上看这种卫星好似静止不动，称为同步卫星。
卫星通信系统由通信卫星（空间部分）和地面部分（通信地面站）两大部分构成。
在这一系统中，通信卫星实际上就是一个悬挂在空中的通信中继站。
它居高临下，视野开阔，它可以“看”到地球最大跨度达18000km以上。
三颗卫星（如图）就可以覆盖地球的几乎全部面积，可进行24小时的全天候通信。
只要在它的覆盖照射区以内，不论距离远近都可以通信，通过它转发和反射电报、电视、广播和数据等无线信号。
通信卫星的种类也越来越多。
按服务区域划分，有全球、区域和国内通信卫星。
按用途分，有一般通信卫星、广播卫星、海事卫星、跟踪和数据中继卫星以及各种军用卫星等。
3. 正确认识电磁波（无线电波）的传播方式。
电磁波（这里主要指无线电波）因波长不同具有不同的传播形式。
主要有：地波、天波和微波三种形式。
地波沿地球表面空间传播的无线电波叫做地波。
由于地面上有高低不平的山坡和房屋等障碍物，只有能绕过这些障碍物的无线电波，才能被各处的接收机收到。
当波长大于或相当于障碍物的尺寸时，就可以绕过障碍物到达它们的后面。
地面上的障碍物尺寸一般不大，长波可以相当容易地绕过它们，中波和中短波也能较好地绕过去，短波和微波由于波长较短，很难绕过它们。
由于地球是一个大导体，地球表面会因地波的传播引起感应电流，因此地波在传播过程中要损失能量，频率越高损失的能量也越多，所以地波主要适用于长波、中波和中短波。
天波依靠电离层的反射来传播的无线电波叫做天波。
地面上空的气体分子由于受到太阳的照射而发生电离，大气中一部分中性的气体分子分解为带正电的离子和自由电子，该层大气就是电离层。
电离层对于不同波长的电磁波的反射和吸收表现不同的特性，波长越长，吸收越强反射越弱，因此短波最适宜以天波的形式传播。
微波微波是由于频率高、波长短，它既不能以地波的形式传播，又不能依靠天波的形式传播，和光一样，沿直线传播。
由于地球表面是球形的，微波沿直线传播的距离不大，一般只有几十千米。
在进行远距离通信时，要有中继站。
由某地发射出去的微波，被中继站接收，并加以放大、处理，再传向下一站，像接力赛那样，一站传一站，经过很多中继站可以典型例题（）A. 频率越高的电磁波，传播速度越大；B. 波长越短的电磁波，传播速度越大；C. 频率越高的电磁波，波长越短；D. 波长不同的电磁波，频率不同，因而速度亦不同。
分析：电磁波的传播速度与波长和频率无关，仅由传播的介质决定，电磁波在同一物质中的传播速度是不变的，在真空中的传播速度等于光速，在空气中的速度近似等于光速。
但电磁波的波长、频率及传播速度三者满足：传播速度＝波长×频率，因此电磁波的频率与波长成反比关系。
解答：应选C。
例2. 关于同步卫星，以下说法中正确的是：（）A. 同步卫星的转动周期和地球的自转周期相同。
B. 同步卫星和月球一样每天绕地球一周。
C. 同步卫星固定在空中一直不动。
D. 同步通信卫星做为传播微波的中继站，地球上只要有2颗就能覆盖全世界。
分析：所谓地球同步卫星，即指卫星绕地球转动的周期与地球的自转周期相同，与地球同步转动，且在赤道上空的某地，站在地球上观看（以地球本身为参照物）它在空中的位置是固定不动的，所以它可以代替微波中继站来进行电磁波的中转作用。
全世界只要有三颗这样的卫星（当然位置要选定好）就可以满足全世界的需求，正确答案只有A。
解答：应选A。
例3. 目前，中国教育电视台的两套卫星电视节目是通过国产“东方红二号甲”通信卫星转发的，卫星转发下行频率为3848MHz和3928MHz。
这两个电磁波的波长分别是_______和_______。
分析：电磁波的传播速度c与波长、频率的关系是：c＝λf，要求出波长，可以把公式变形为λ＝f c。
解答：因为c ＝λf ，所以λ＝f c，则：1λ＝1f c ＝Hz 10.848m/s 10398⨯⨯3＝0.078m 。
2λ＝2f c ＝Hz 10.928m/s 10398⨯⨯3＝0.076m 。
所以这两个电磁波的波长分别是0.078m 和0.076m 。
1. 我们生活在一个充满信息的世界里，通俗的讲，信息就是_______________，消息中包含的内容越多，_______________也就越大。
2. _______________、_______________和_______________是人类特有的三种信息。
3. 世界上第一台电话是由________制成的，电话主要由________与________组成。
4. 在电话中话筒的作用是__________________________，而听筒的作用是________________________，使人听到声音。
5. 波可以分为________和________，不管什么波，它的传播都是一种_________的运动形态。
6. 把波源偏离平衡位置的最大距离叫_______________，它反映了波源振动的强弱。
7. 电磁波的特性有（1） _____________________________________________。
（2） ______________________________。
（3） ______________________________。
8. 移动通信是指____________之间或_____________________之间的通信方式。
9. 移动通信的基地台是按___________________布局的，这种布局可以增加________________，避免基地台的重复建设，因此移动电话也称_______________。
10. 人们把那些能够传输光信号的极其纤细的物质称为_______________，简称_______________。
11. 根据通信信号方式的不同，通信可分为_______________和_______________。
12. 现代通信方式有：_______________、_______________、_______________和______________ 等。
二. 选择题13. 以下现象中不能产生电磁波的是（ ）A. 闭合和断开灯的开关的瞬间B. 电冰箱启动和停机时C. 电铃工作发声时D. 用铁锤敲击铁棒时14. 波长为300米的电磁波，以下分析正确的是（ ）A. 它的传播速度总是3×108米/秒B. 它的频率是106赫C. 它在水中传播的波长仍为300米D. 它在水中传播时的频率大于106赫15. 下列说法正确的是（ ）A. 频率越高的电磁波传播速度越大B. 波长越短的电磁波传播速度越大C. 频率越高的电磁波，波长越短D. 波长不同的电磁波，频率不同，因此速度不同16. 水波在1秒内传播的波形如图所示，若OA的距离是90厘米，则下列说法中错误的是（）A. 水波的波长为30厘米B. 水波的频率是3赫C. 水波的波速是0.9米/秒D. 水波的波速是3×105千米/秒17. 无线电通讯是利用（）A. 电流传输信号的B. 振荡电流传输信号的C. 电磁波传输信号的D. 以上说法都不对18. 无线电通信所用的电磁波分几个波段，这是按（）A. 无线电波的波长分的B. 无线电波的频率分的C. 无线电波的波速分的D. 无线电波的波长、波速和频率分的19. 无线电波和光波传播的主要区别在于无线电波（）A. 不能反射B. 不能通过真空C. 传播速度低于光速D. 具有较长的波长20. 电磁波的波速在真空中（）A. 大于3×108米/秒B. 小于3×108米/秒C. 等于3×108米/秒D. 以上所说都不对，是3×105米/秒21. 当电冰箱的电路接通或断开时，可从附近的收音机中听到“喀喀”的杂音，这是因为（）A. 电路通、断时，发出的声音被收音机所接收B. 电路通、断时，发出的电流被收音机所接收C. 电路通、断时，发出的电磁波被收音机所接收D. 电路通、断时，发出的振荡电流被收音机所接收22. 如图所示，电磁波的波形图，其正确的是（）A. 甲图B. 乙图C. 丙图D. 甲、乙、丙图都正确三. 简答题23. 简述光纤通信的优点24. 简述卫星通信的过程及优点四. 实验探究题25. 微波炉是一种方便洁净的炊具，但是如果微波炉发生微波泄漏则容易造成对人体健康的损害，请你设计一个实验来探究家里的微波炉是否有微波泄漏。
