天然气的储存方式
天然气的储存及应用
天然气的储存及应用天然气是一种重要的能源资源，在现代工业和生活中有广泛的应用。
天然气不仅可用于发电和供暖，还可以作为工业生产的原料和燃料。
以下是关于天然气的储存和应用的详细介绍。
1. 天然气的储存方式：天然气有多种储存方式，包括地下储存、液化天然气（LNG）储存和压缩天然气（CNG）储存。
(1) 地下储存：地下储气库是最常用的储存方式。
它是利用地下盐穴、岩石孔隙和裂隙等地质构造储存气体。
这种储存方式可以实现大规模储存，并能灵活调控天然气的供应。
(2) 液化天然气（LNG）储存：LNG是将天然气冷却至-162C，使其变成液体状态。
这种储存方式可以大大减小天然气的体积，方便长程运输和储存。
(3) 压缩天然气（CNG）储存：CNG是将天然气压缩至高压状态储存。
这种储存方式适合于小规模储存和运输，例如用于汽车燃料。
2. 天然气的应用领域：天然气的应用领域广泛，主要包括：(1) 发电：天然气发电是一种清洁、高效的发电方式。
通过燃烧天然气产生的热能驱动涡轮机发电，不仅可以减少碳排放，还能提高发电效率。
(2) 供暖：天然气作为一种清洁和高效的供暖能源广泛应用于家庭、工业和商业建筑物的供暖系统中。
相比其他燃料，天然气燃烧后产生的废气较少，减少了空气污染和环境损害。
(3) 工业用途：天然气作为工业生产的重要原料和燃料在许多行业中得到广泛应用，例如化工、钢铁、玻璃、建筑材料等。
天然气可以用作炼油、制氢、合成氨等工业过程中的燃料和原料。
(4) 交通运输：天然气作为一种清洁能源在交通运输领域有重要应用。
使用CNG或LNG作为汽车燃料可以减少尾气排放，降低环境污染，并且具有成本效益和广泛的应用前景。
(5) 热水供应：天然气也可以用于供应家庭和商业建筑物的热水。
相比电热水器，使用天然气热水器供热可以节省能源和降低供热成本。
除了以上几个主要领域外，天然气还可以用于烹饪、烘干、空调等生活领域的应用。
随着全球能源需求的增加和环境保护的要求，天然气作为一种清洁、高效的能源被越来越多地应用于不同领域。

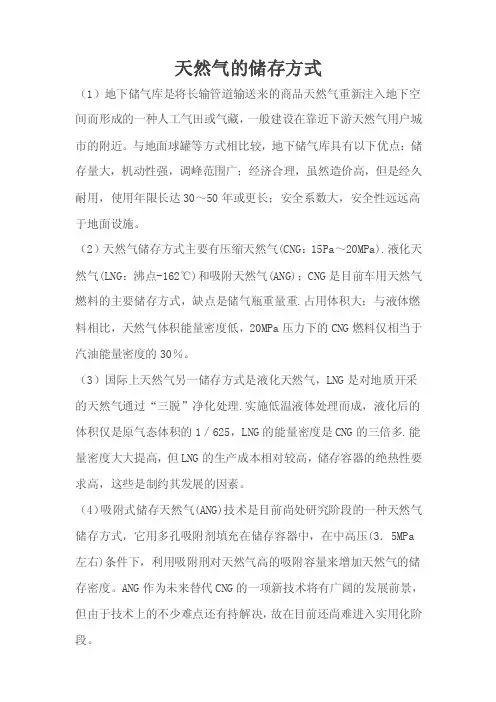

天然气的储存方式
天然气的储存方式
（1）地下储气库是将长输管道输送来的商品天然气重新注入地下空间而形成的一种人工气田或气藏，一般建设在靠近下游天然气用户城市的附近。
与地面球罐等方式相比较，地下储气库具有以下优点：储存量大，机动性强，调峰范围广；经济合理，虽然造价高，但是经久耐用，使用年限长达30～50年或更长；安全系数大，安全性远远高于地面设施。
（2）天然气储存方式主要有压缩天然气(CNG：15Pa～20MPa).液化天然气(LNG：沸点-162℃)和吸附天然气(ANG)；CNG是目前车用天然气燃料的主要储存方式，缺点是储气瓶重量重.占用体积大；与液体燃料相比，天然气体积能量密度低，20MPa压力下的CNG燃料仅相当于汽油能量密度的30％。
（3）国际上天然气另一储存方式是液化天然气，LNG是对地质开采的天然气通过“三脱”净化处理.实施低温液体处理而成，液化后的体积仅是原气态体积的1／625，LNG的能量密度是CNG的三倍多.能量密度大大提高，但LNG的生产成本相对较高，储存容器的绝热性要求高，这些是制约其发展的因素。
（4）吸附式储存天然气(ANG)技术是目前尚处研究阶段的一种天然气储存方式，它用多孔吸附剂填充在储存容器中，在中高压(3．5MPa 左右)条件下，利用吸附刑对天然气高的吸附容量来增加天然气的储存密度。
ANG作为未来替代CNG的一项新技术将有广阔的发展前景，但由于技术上的不少难点还有持解决，故在目前还尚难进入实用化阶段。

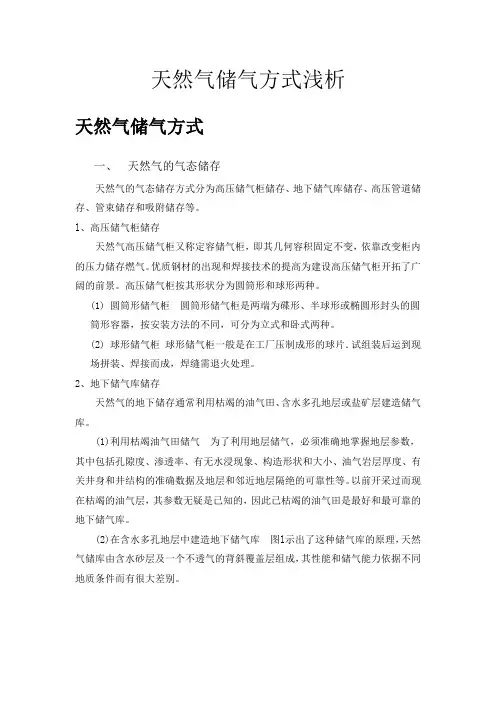

天然气储气方式
天然气储气方式浅析天然气储气方式一、天然气的气态储存天然气的气态储存方式分为高压储气柜储存、地下储气库储存、高压管道储存、管束储存和吸附储存等。
l、高压储气柜储存天然气高压储气柜又称定容储气柜，即其几何容积固定不变，依靠改变柜内的压力储存燃气。
优质钢材的出现和焊接技术的提高为建设高压储气柜开拓了广阔的前景。
高压储气柜按其形状分为圆筒形和球形两种。
(1)圆筒形储气柜圆筒形储气柜是两端为碟形、半球形或椭圆形封头的圆筒形容器，按安装方法的不同，可分为立式和卧式两种。
(2)球形储气柜球形储气柜一般是在工厂压制成形的球片．试组装后运到现场拼装、焊接而成，焊缝需退火处理。
2、地下储气库储存天然气的地下储存通常利用枯竭的油气田、含水多孔地层或盐矿层建造储气库。
(1)利用枯竭油气田储气为了利用地层储气，必须准确地掌握地层参数，其中包括孔隙度、渗透率、有无水浸现象、构造形状和大小、油气岩层厚度、有关井身和井结构的准确数据及地层和邻近地层隔绝的可靠性等。
以前开采过而现在枯竭的油气层，其参数无疑是已知的，因此已枯竭的油气田是最好和最可靠的地下储气库。
(2)在含水多孔地层中建造地下储气库图l示出了这种储气库的原理，天然气储库由含水砂层及一个不透气的背斜覆盖层组成，其性能和储气能力依据不同地质条件而有很大差别。
(3)利用盐矿层建造储气库利用盐矿层建造储气库储存天然气始于1 961年，目前全世界已建成盐穴储气库近50座，主要分布在美国和欧洲地区。
利用盐矿层建造储气库首先进行排盐，排盐设备流程如图2所示。
将井钻到盐层后，把各种管道安装至井下。
由工作泵将淡水通过内管压到岩盐层．饱和盐水从内管和溶解套管之间的管腔排出。
当通过几个测点测出的盐水饱和度达到一定值时，排除盐水的工作即可停止。
为了防止储气库顶部被盐水冲溶，要加入一种遮盖液，该液不溶于盐水，而浮于盐水表面。
在不断地扩大遮盖液量和改变溶解套管长度的同时，储气库的高度和直径也不断地扩大，直至达到要求为止。
天然气的常见储存方式
天然气的常见储存方式
天然气的储存是非常关键的，储存方式不对就会发生爆炸的，那么天然气的常见储存方式有哪些呢？
目前天然气的存储方式主要有气态存储和液态存储两种方式，其中前者包括地面储罐储存、管道储存和地下储气罐储存等。
1、地面储罐储存
天然气地面储存一般采用金属储气罐，储气罐按压力分为高压和低压。
2、管道储存
天然气管道储存有输气干线末端储气和利用管束储气两种方式。
3、地下储气库储存
地面储气罐和管道储气只能作为消除昼夜用气不均衡性的措施，要解决季节用气不均衡性问题，根本的办法是建造地下储气库。
虽然天然气比空气轻而容易发散，但是当天然气在房屋或帐篷等封闭环境里聚集的情况下，达到一定的比例时，就会触发威力巨大的爆炸。
爆炸可能会夷平整座房屋，甚至殃及邻近的建筑。
甲烷在空气中的爆炸极限下限为5%，上限为15%。
天然气车辆发动机中要利用的压缩天然气的爆炸，由于气体挥发的性质，在自发的条件下基本是不具备的，所以需要使用外力将天然气浓度维持在5%到15%之间以触发爆炸。
所以在储蓄天然气的时候要特别的注意。
更多的可燃气体知识尽在，在这里我们会为大家介绍天然气的储存要求有哪些，帮助大家更好的储存天然气。
储存--燃气(一)
储存--燃气(一)储存——燃气燃气是现代工业社会中不可或缺的能源之一，燃气储存是燃气工业重要的组成部分。
燃气的储存是指在特定的环境下将燃气贮存起来，备用以便使用。
储存方式常见的燃气储存方式有以下几种：1. 液化储存：将气体加压、冷却、液化成低沸点的液体，存储在液化储罐中。
该方式将气体体积压缩至1/600，可大幅节省储存空间，并可有效提高储存效率。
2. 吸附储存：利用吸附材料吸附气体，将气体储存在吸附材料中。
该方式比液化储存更加节能环保，但储存效率较低。
3. 压缩储存：将气体加压，将气体储存于高压容器或管道中。
该方式可使气体体积压缩，减小占地面积，但需要耗费大量的能源。
应用范围燃气储存广泛应用于各个领域，包括：1. 工业领域：燃气储存广泛应用于制造业、建筑业、冶金等工业领域，如利用燃气发电、加热、熔炼金属等。
2. 居民采暖：由于燃气较为清洁、易于燃烧，广泛应用于居民采暖领域中。
3. 交通领域：随着氢燃料电池车和天然气车的发展，燃气储存正逐渐应用于交通领域，已成为未来能源的重要方向之一。
储存问题燃气储存也存在一些问题，如：1. 安全隐患：燃气储存需要高强度的储罐、管道等容器设施，如储罐发生泄漏、爆炸等，将对周围环境和人类造成巨大的安全隐患。
2. 管道老化：燃气储存在管道中，长期使用后容易出现老化、渐进性损坏等问题，需要进行定期更换和维护。
3. 能效低：虽然液化储存方式可有效提高储存效率，但其本身所使用的能量是不可忽视的，储存过程中存在能源浪费的问题。
总结燃气储存是燃气工业重要的组成部分，其储存方式包括液化储存、吸附储存和压缩储存。
燃气储存在工业、居民采暖、交通等领域应用广泛，但也存在一些问题需要人们持续的关注和改进，以便更好地保障人们的生命和安全，更好地推广其应用。

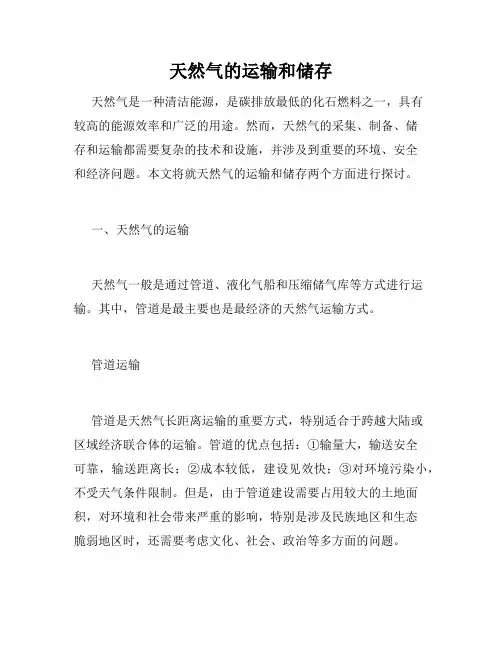

天然气的运输和储存
天然气的运输和储存天然气是一种清洁能源，是碳排放最低的化石燃料之一，具有较高的能源效率和广泛的用途。
然而，天然气的采集、制备、储存和运输都需要复杂的技术和设施，并涉及到重要的环境、安全和经济问题。
本文将就天然气的运输和储存两个方面进行探讨。
一、天然气的运输天然气一般是通过管道、液化气船和压缩储气库等方式进行运输。
其中，管道是最主要也是最经济的天然气运输方式。
管道运输管道是天然气长距离运输的重要方式，特别适合于跨越大陆或区域经济联合体的运输。
管道的优点包括：①输量大，输送安全可靠，输送距离长；②成本较低，建设见效快；③对环境污染小，不受天气条件限制。
但是，由于管道建设需要占用较大的土地面积，对环境和社会带来严重的影响，特别是涉及民族地区和生态脆弱地区时，还需要考虑文化、社会、政治等多方面的问题。
液化天然气运输液化天然气是将天然气压缩成液态，并将其运输到目的地。
其通过高效的海运和陆运方式，实现天然气的远程跨越。
液化天然气是在-162°C的低温下，在压缩过程中减小了体积，减轻了运输成本，并放宽了运输路线限制，可以到达沿海和内陆地区。
但是，液化天然气运输设备和设施的建设成本很高，维护费用也很高。
同时，对于散装LNG的储存、加气设施的建设维护成本也相对较高，需要由国家和企业加大投入。
压缩天然气运输压缩天然气是将天然气压缩成更小的体积，然后运输到目的地。
它具有低成本、更长的储存时间和更低的冷却成本等优点，是一种更灵活和适应性更强的天然气运输方式。
但是，压缩天然气方式有安全和技术难题，需要经过严格的质量控制和安全检查。
二、天然气的储存天然气的储存是指在生产或从管道或加工中购买天然气并将其存储供以后使用。
随着天然气供给不断增加，并且面临着天然气在远距离运输过程中的损失，增加适当地储存天然气可以提高能源储备和保障供应。
天然气的主要储存方式包括地下储气库、液体储存以及复合材料储气罐等。
地下储存地下储存是最常用的一种天然气储存方式，大多采用盐层和岩石层当作储气容器。
天然气使用步骤
天然气使用步骤一、天然气的获取和储存天然气是一种燃料资源，广泛用于家庭、工业和交通领域。
在使用天然气之前，需要进行获取和储存。
1. 获取天然气天然气主要获取方式有两种：开采和进口。
开采天然气是通过在地下开采气田，将天然气从地下储层中抽取出来。
进口天然气则是通过购买其他国家或地区的天然气资源。
2. 储存天然气储存天然气主要有两种方式：液化天然气（LNG）和压缩天然气（CNG）。
液化天然气是将天然气冷却至极低温度，使其变成液体状态并储存起来。
压缩天然气则是将天然气压缩至高压状态，以便储存和使用。
二、天然气的输送和供应天然气输送和供应是将储存的天然气送达到用户的过程。
1. 输送天然气天然气输送主要通过管道进行。
天然气管道系统是一种将天然气从生产地点输送到用户地点的系统。
输送过程中，天然气会经过压缩站和调压站，以确保气体在输送过程中的压力和流量稳定。
2. 供应天然气天然气供应是将储存的天然气供应给用户使用的过程。
供应方式主要有集中供气和分散供气两种形式。
集中供气是通过建设天然气管网，将天然气供应给大型建筑、工业区或城市。
分散供气则是通过小型输气管道将天然气供应给个体用户，例如住宅和商业建筑。
三、天然气的使用天然气在家庭、工业和交通领域有广泛的应用。
1. 家庭使用在家庭中，天然气主要用于烹饪、供暖和热水供应。
家庭使用天然气时，需要安装燃气灶具、壁挂炉或燃气热水器等设备，并通过燃气表计量使用量。
2. 工业使用在工业领域，天然气被广泛用于发电、加热、蒸汽产生和生产过程中的其他用途。
工业使用天然气时，需要根据具体的生产需求选择相应的燃气设备，并确保安全使用和排放。
3. 交通使用天然气在交通领域主要用于公共汽车、出租车和货运车辆。
天然气交通工具使用天然气燃料，可以减少尾气排放和环境污染。
四、天然气的安全使用天然气是一种可燃气体，使用过程中需要注意安全。
1. 安全用气使用天然气时，需要遵守相关的安全规定，如不使用明火靠近燃气管道和设备，及时关闭燃气阀门等。
天然气藏分类
天然气藏分类一、构造性天然气藏构造性天然气藏是指在地壳构造运动或构造变形过程中形成的天然气储集体。
这种天然气藏通常分布在地壳的断层带、褶皱带和隆起带等构造单元中。
由于地壳构造活动造成了储层岩石的破裂、变形和断裂，形成了储气空间，使天然气得以积聚。
构造性天然气藏的储气层通常为砂岩、碳酸盐岩或页岩等。
二、岩性天然气藏岩性天然气藏是指天然气储存在岩石孔隙和裂缝中的储集体。
这种天然气藏常见于砂岩、页岩、煤层和火山岩等岩性储层中。
岩性天然气藏的储气空间主要是通过岩石的孔隙或裂缝来储存天然气。
砂岩和页岩中的孔隙和裂缝通常是天然气的主要储存空间，而煤层则是通过吸附和解吸过程来储存天然气。
岩性天然气藏的开采通常需要经过压裂和抽采等技术手段。
三、混合型天然气藏混合型天然气藏是指同时具有构造性和岩性特征的天然气储集体。
这种天然气藏通常是在构造单元中的岩性储层上形成的。
在地壳构造运动中，岩性储层受到变形和断裂的影响，形成了天然气的储集空间。
混合型天然气藏的储气层既包括了构造性天然气藏的特点，也包括了岩性天然气藏的特点。
混合型天然气藏的开采通常需要综合利用构造性和岩性特征，采用相应的技术手段进行开发。
四、溶蚀型天然气藏溶蚀型天然气藏是指天然气储存于溶蚀作用形成的空洞或溶蚀通道中的储集体。
这种天然气藏主要分布在溶蚀岩中，如石灰岩、石膏岩和盐岩等。
在地下水的侵蚀作用下，溶蚀岩中形成了一系列的空洞和通道，这些空洞和通道就成为了天然气的储存空间。
溶蚀型天然气藏的开采通常需要通过水平井和水平钻井等技术手段，以提高天然气的采收率。
五、油气共存型天然气藏油气共存型天然气藏是指在油藏中同时存在天然气和原油的储集体。
这种天然气藏通常分布在含油气层中，如油页岩、油砂和致密油等。
油气共存型天然气藏的储气空间主要是由于原油的流动和排出，使天然气得以积聚。
油气共存型天然气藏的开采通常需要通过压裂和抽采等技术手段，以提高天然气和原油的采收率。
总结起来，天然气藏根据其形成和储存方式的不同，可以分为构造性天然气藏、岩性天然气藏、混合型天然气藏、溶蚀型天然气藏和油气共存型天然气藏等几种类型。
天然气的液化技术和储存方式
天然气的液化技术和储存方式近年来，天然气已经成为了全球能源领域的一个非常重要的热门话题。
这是由于天然气具有清洁、廉价、易于获取等优点，因此被广泛应用于工业、交通、房屋供暖等领域。
但是，天然气的使用也面临着很多的挑战，其中最重要的一点就是如何保持其稳定性和储存安全性。
因此，研究天然气储存技术也成为了全球能源领域的一个热门研究方向。
天然气储存技术可以分为常温、低温和高压气体储存技术三种。
常温储存技术的原理是在常温和常压下将天然气吸附在材料表面。
这种技术具有体积小、占用空间少等优点。
但是，其燃烧性能相对较差，同时吸附材料的使用寿命也比较短。
因此，常温储存技术一般在研究和应用领域中较为常见。
低温储存技术是通过将天然气液化，将其储存于低温状态中。
这种技术具有储存密度大、占地面积小等优点。
同时也解决了燃烧性能相对较差的问题。
而天然气的液化技术是低温储存技术中最为关键的一环。
天然气液化技术是将天然气从气态直接改变成液态的过程，其重要性在于液态天然气能够占据原来气态天然气的四分之一甚至更小的体积。
这种技术需要在极低的温度下进行，通常需要千分之一到万分之一摄氏度。
液化过程中，天然气的压力由常压（0.1MPa）增大到7-10MPa。
液化天然气（LNG）是液态天然气的缩写，其是天然气液化技术中最成熟的一种。
LNG的主要组成成分是甲烷（CH4）和乙烷（C2H6）。
LNG的密度约为空气的一半，体积约为气态储藏的1/600，这使得LNG的储存和运输变得比较容易。
液化天然气的制冷剂可以使用空气、天然气，也可以使用其他适合的化学物质。
最常用的制冷剂是液态氮，它的沸点是-196℃，远低于甲烷的沸点（-162℃）。
在液化过程中，首先使用液态氮或其他制冷剂对原始天然气进行冷却，使其沸点降至-162℃以下，此时天然气便成为了液态，这些液态天然气可以直接储存或者进行运输。
LNG的储存方式主要有三种，分别是隔膜式、球形储存罐和储槽式。
隔膜式储存罐是将LNG置于双层皮的钢制隔膜内部，以保持时间久的稳定温度和降低渗漏风险。
天然气的储存与运输技术
天然气的储存与运输技术1. 前言天然气作为一种清洁、高效的能源，在我国能源结构中占据越来越重要的地位。
为了保障国家能源安全、满足经济社会发展需求，研究和发展天然气储存与运输技术具有重要意义。
本文将从天然气的储存和运输两个方面，详细介绍相关技术及发展现状。
2. 天然气的储存技术天然气储存技术主要包括地下储气库、高压气体容器和液化天然气（LNG）三种方式。
2.1 地下储气库地下储气库是将天然气储存在地下的岩层孔隙或裂缝中。
这种方式储气量大、储存成本低、安全性高，是目前最主要的天然气储存方式。
地下储气库的类型主要包括：盐穴储气库、枯竭油气藏储气库、天然气水合物储气库等。
2.2 高压气体容器高压气体容器主要包括气瓶和储气罐。
这种方式适用于小规模、短期储存天然气，储存压力一般在几十兆帕至几百兆帕之间。
高压气体容器具有储存方便、移动性强等特点，广泛应用于工业、商业和居民生活等领域。
2.3 液化天然气（LNG）液化天然气是将天然气在常温下压缩至液态，使其体积缩小约600倍。
LNG储存方式具有储存效率高、运输成本低等优点。
LNG储存设施主要包括LNG储罐、LNG船舶和LNG接收站等。
3. 天然气的运输技术天然气运输技术主要包括管道运输、船舶运输和卡车运输三种方式。
3.1 管道运输管道运输是天然气运输的主要方式，具有运输量大、损耗低、安全性高等优点。
天然气管道一般采用高压、高温输送，以保证天然气在管道内流动。
目前，我国天然气管道网络日益完善，国内外天然气资源调配能力不断提高。
3.2 船舶运输船舶运输适用于长距离、大规模的天然气运输。
液化天然气（LNG）船舶是船舶运输的主要形式，LNG船舶具有载重量大、运输效率高等特点。
近年来，我国LNG船舶运输业发展迅速，已经成为全球最大的LNG船舶运输市场之一。
3.3 卡车运输卡车运输适用于短距离、小规模的天然气运输。
天然气卡车具有机动性强、运输灵活等特点，适用于城市燃气配送、偏远地区天然气供应等场景。
天然气藏分类
天然气藏分类天然气藏是指地下储存丰富天然气的地层或岩石结构。
根据不同的分类标准，可以将天然气藏分为以下几类：构造圈闭气藏、岩性气藏、煤层气藏和页岩气藏。
构造圈闭气藏是指由构造变形形成的天然气储集体，常见的构造圈闭包括背斜、断层、斜坡等。
背斜构造是指地层在某一方向上出现的隆起，形成了一个圈闭，天然气通过孔隙、裂缝等储存在其中。
断层构造是指地壳中岩石层发生断裂，形成断层，断层两侧的岩石形成了天然气储集体。
斜坡构造是指地层倾斜形成的岩石层，倾斜的角度和方向对于天然气的储集和运移有重要影响。
岩性气藏是指天然气储存在岩石孔隙中的气藏。
这种气藏通常由砂岩、碳酸盐岩、页岩等岩石组成。
砂岩是一种沉积岩，具有良好的孔隙和渗透性，天然气可以通过这些孔隙储存在砂岩中。
碳酸盐岩是一种由碳酸钙或碳酸镁等化合物组成的岩石，其中含有许多小的孔隙，可以储存天然气。
页岩是一种特殊的岩石，其中含有大量的有机质，经过压力和温度的作用，有机质分解产生的天然气被困在页岩中，形成了页岩气藏。
煤层气藏是指天然气储存在煤层孔隙和煤体中的气藏。
煤层气是由煤中的有机质在地质作用下分解产生的气体，主要成分是甲烷。
煤层气的储存形式主要有吸附和解吸两种。
吸附是指天然气分子通过物理吸附作用附着在煤层孔隙和煤体表面上，形成了吸附煤层气。
解吸是指由于地层压力的减小或温度的升高，煤层中的天然气从孔隙和煤体中释放出来，形成了解吸煤层气。
页岩气藏是指天然气储存在页岩中的气藏。
页岩气主要存在于岩石的毛细孔、裂缝和微裂缝中。
毛细孔是指岩石中直径小于0.1微米的孔隙，裂缝是指岩石中因构造变形或岩石自身收缩而形成的裂缝，微裂缝是指岩石中直径在0.1-1微米之间的孔隙。
页岩气的储集主要依靠孔隙和裂缝的吸附和解吸作用。
不同类型的天然气藏具有不同的特点和开发难度。
构造圈闭气藏开发相对较容易，但储量有限；岩性气藏的气体储量大，但开采难度较大；煤层气藏的开发技术相对成熟，但储量分布不均匀；页岩气藏的储量巨大，但开采技术尚不成熟，需要进一步研究和探索。
天然气的储存与运输技术
天然气的储存与运输技术天然气是一种重要的能源资源，广泛应用于工业、交通、热力等领域。
然而，由于其本身具有易燃易爆、体积大、密度低等特点，使得天然气的储存和运输变得非常具有挑战性。
因此，为了保障能源的安全稳定供应，必须加强天然气的储存与运输技术的研发。
一、天然气的储存技术天然气的储存技术主要包括压缩储存和液化储存两种方式。
1. 压缩储存压缩储存是将天然气压缩到较高的压力下进行储存，以减小天然气所占据的空间。
目前，常用的压缩储存技术主要包括管道输送压缩储气站和母站压缩储气站两种方式。
管道输送压缩储气站是指在输送管道上设置的压缩储气站。
在管道输送压缩储气站中，天然气先通过水合物去除空气和水分，再通过压缩机将天然气压缩到300~500 bar的压力下储存。
该技术具有输送方便、运营成本低的优点，是一种较为常用的压缩储存技术。
母站压缩储气站是指通过大型压缩机，将压缩后的天然气储存到钢瓶等封闭容器中。
与管道输送压缩储气站相比，母站压缩储气站能够更有效地控制天然气的压力和储存容量，适用于大型储气场的建设。
2. 液化储存液化储存是将天然气通过冷却降低温度，使其逐渐变成液态，在液态状态下储存。
该技术具有储存密度高、适用范围广的优点，目前主要有以下两种方式。
常规液化储存是指通过将天然气压缩、冷却降温后，将其逐步减压至0.1~0.2 bar的程度，使其转化为液态。
常规液化储存技术有较高的液化效率和储存能力，是一种适用于大型气化项目的技术。
新型液化储存是指通过使用低温材料和新型容器技术，将天然气压缩、冷却降温后，使其液化储存。
新型液化储存技术能够更有效地控制液态天然气的温度和压力，适用于需要长时间储存和输送天然气的场合。
二、天然气的运输技术天然气的运输技术主要包括管道输送和液体运输两种方式。
1. 管道输送管道输送是指通过管道将压缩或液化的天然气从储存设施输送到终端用户或接受站。
该技术具有输送距离远、输送能力大的优点，目前已被广泛应用于天然气输送领域。
天然气的液化及液态储存
天然气的液化及液态储存天然气是一种清洁、高效的能源，在现代能源体系中占据着越来越重要的地位。
然而，天然气在常温下以气态存在，储存和运输难度较大，限制了其应用的范围和规模。
为了克服这一难点，人们开始研究天然气的液化技术，将其转化为液态储存和运输。
本文将介绍天然气液化的工艺流程、液态储存的方式及相关技术。
天然气液化的工艺流程天然气液化的过程其实就是将气态天然气转化为液态天然气，使其密度和体积大幅度降低，以便于储存和运输。
天然气液化的工艺经历了多年发展，其基本流程由以下三个环节组成。
1. 前处理天然气液化的前处理是液化工艺中最为关键的环节之一，其主要目的是净化天然气，防止不纯物质进入液化设备造成设备损坏。
前处理的主要流程包括凝析水分离、除硫、除水、除腐败气体、气体干燥等。
其中，去除硫化氢和二氧化碳是前处理的主要目标，因为它们是天然气中的主要污染物，对后续液化装置的运营具有极大影响。
2. 低温液化低温液化是将气态天然气转化为液态天然气的核心环节之一。
液化工艺一般采用制冷剂的制冷方式。
首先，天然气被压缩到超过其临界压力，再通过制冷剂的注入使天然气的温度迅速下降到负140℃左右，通过降低其温度和压力，天然气的体积迅速缩小，并转化为液态。
在液化过程中，还需要添加化学混合物和发泡剂，以保证液态天然气的稳定性和流动性。
3. 调质与贮存天然气液化过程完成后，液态天然气需要进行调质和贮存。
由于液态天然气的密度很高，储存空间相对于气态天然气来说，需要占据更小的空间。
通常采用的贮存方式是采用密闭容器将液态天然气贮存，液态天然气还需要进行蒸发和再液化处理，以保证长期的安全贮存。
液态储存的方式液态天然气储存的方式有两种：垂直储罐和地下储罐。
1. 垂直储罐垂直储罐是一种较为常见的液态天然气储存设施，其结构一般为立式和卧式两种。
立式储罐最大的优点是占地面积小，可以随意调整罐体的高度，并具有结构简单、极易进行维修和保养等优势。
卧式储罐则具有稳定性高、对强风、风暴和地震的抵抗力强等优点。
天然气的液化及液态储存
After all, we are so good at comforting others, and we lose our sense when it is our turn.勤学乐施天天向上（页眉可删）天然气的液化及液态储存甲烷的临界温度为-82.1℃，临界压力为4.49MPa。
在0.055MPa压力下，达到-161℃，甲烷即可液化。
使用液化温度取决于储存压力。
最常用的是深度冷冻法，将天然气冷却至-162℃，在常压、低温下储存。
天然气液态容积为气态的1/600。
一、天然气的液化天然气的液化属于深度冷冻，靠一段制冷达不到液化的目的。
下面介绍三种方法。
1. 阶式循环(或称串级循环)制冷图6-15所示是阶式循环制冷流程。
为使天然气液化并达到-162℃，需经过三段冷却，制冷剂为丙烷(也可用氨)、乙烯(也可用乙烷)和甲烷。
在丙烷通过蒸发器7冷却乙烯和甲烷的同时，天然气被冷却到-40℃左右；乙烯通过蒸发器8冷却甲烷的同时，天然气被冷却到-100℃左右；甲烷通过蒸发器9把天然气冷却到-162℃使之液化，经气液分离器10分离后，液态天然气进罐储存。
三个被分开的循环过程都包括蒸发、压缩和冷凝三个步骤。
此法效率高、设计容易、运行可靠，应用比较普遍。
2. 混合式(或称多组分)制冷图6-16所示是混合式制冷流程。
这种方法的制冷剂是烃的混合物，并有一定数量的氮气。
丙烷、乙烯及氮的混合蒸汽经制冷机6压缩和冷却器5冷却后进入丙烷储罐。
丙烷呈液态，压力为3MPa，乙烯和氮呈气态。
丙烷在换热器4中蒸发，使天然气冷却到-70℃，同时也冷却了乙烯和氮气，乙烯呈液态进入乙烯储槽，氮气仍呈气态。
液态乙烯在换热器中蒸发，冷却了天然气及氮气。
氮气进入氮储槽并进行气液分离，液氮在换热器中蒸发，进一步冷却天然气，同时冷却了气态氮气。
气态氮气进一步液化并在换热器中蒸发，将天然气冷却到-162℃送入储罐。
此法的优点是设备较少，仅需一台制冷机和一台换热器。
天然气的储存与备份能力
天然气的储存与备份能力天然气作为一种重要的能源资源，在现代社会中扮演着至关重要的角色。
为了确保能源供应的稳定性和可持续性，天然气的储存与备份能力变得至关重要。
在本文中，我们将探讨天然气的储存方式和备份能力，并介绍一些相关的技术和方法。
一、天然气的储存方式天然气的储存方式可以分为三类：管道输送、液化储存和储气库。
1. 管道输送管道输送是最常见的天然气储存方式之一。
通过建设输气管道网，将天然气从生产地输送到各个消费地。
这种方式具有输送效率高、安全性好的特点，但需要大量的投资和建设时间。
2. 液化储存液化储存是另一种常见的储存方式。
通过将天然气冷却到极低温度下，使其转化为液态，从而实现储存和运输。
这种方式适用于需要长距离输送和储存大量气体的场合，但液化设备的成本较高。
3. 储气库储气库是一种地下储存天然气的设施。
通过在地下蓄积天然气，储气库可以实现能源的储存和调控。
储气库分为盐穴和非盐穴两种类型，前者是利用地下岩盐中的空洞进行储存，后者利用天然气田中的已开采井眼进行储存。
储气库具有容量大、储存周期长的优势，但建设和维护成本较高。
二、天然气的备份能力天然气的备份能力指的是能否在突发情况下保持供应的稳定性。
为了确保能源的可持续供应，需要建立一套完善的备份系统。
1. 多元化供应来源保持多元化的供应来源是提高天然气备份能力的重要措施之一。
当某个供应来源受到不可预见的影响时，可以通过其他供应渠道进行补充，从而保证供应的连续性。
多元化的供应来源可以从不同的国家、地区、管道和液化天然气终端等方面实现。
2. 建立储备设施建立天然气储备设施是提高备份能力的关键。
通过储备一定数量的天然气，可以在紧急情况下迅速调动并保持供应的稳定。
储备设施可以采用储气库、地下储层或液化天然气储存设施等形式。
3. 发展替代能源发展替代能源也是提高备份能力的重要战略。
通过开发和利用其他可再生能源，如太阳能、风能和生物能等，可以减少对天然气的依赖程度，从而降低备份风险。
压缩天然气的储存和运输技术
压缩天然气的储存和运输技术天然气是一种清洁、高效的能源，广泛用于生产、加工、供暖和交通等领域。
但是，由于其体积大、密度低，储存和运输成本较高，因此压缩天然气的储存和运输技术显得尤为重要。
一、压缩天然气的储存对天然气进行压缩储存是一种常见的储气方式。
通常采用的压缩机分为往复式压缩机和膜式压缩机两种。
1. 往复式压缩机往复式压缩机又称为活塞压缩机，是指通过活塞运动来实现气体压缩的机械设备。
在使用时，通过一对相互作用的活塞循环工作，将天然气压缩至一定的压力，然后储存于钢瓶或气体储罐中。
优点：往复式压缩机结构简单，易于操作和维护；能够满足不同压力和流量需求，适用于压缩气体的中小规模储存。
缺点：储存效率相对较低，需要消耗大量的时间和能源进行充气和放气。
2. 膜式压缩机膜式压缩机是一种新型的压缩机，通过特殊的聚合物膜来实现气体压缩。
在使用时，天然气通过膜表面的孔洞呈扇形进入膜室，被扇形隔板压缩并排放。
优点：膜式压缩机具有结构简单、节能、操作灵活的优点；储存效率较高，能够满足大规模储存的需求。
缺点：对膜材质的要求较高，在高压环境下使用容易失效。
二、压缩天然气的运输压缩天然气的运输有两种方式，分别是管道输送和集装箱运输。
1. 管道输送目前，大部分的压缩天然气是通过管道输送进行运输。
在运输前，天然气需要通过管道储存，然后通过增压站压缩至指定压力。
压缩天然气在管道中运行时，管道内的阀门和调节器能够将其分配到任何需要的地方。
优点：管道输送具有连续性、经济性、耐用性等优点；能够同时满足运输的能量需求和环境保护的需求。
缺点：运输距离受限，安全事故易发生，不利于应对突发事件和自然灾害等情况。
2. 集装箱运输集装箱运输是一种相对较新的运输方式，它能够方便、快捷地将压缩天然气运输到各地。
在集装箱中，压缩天然气经过高效冷凝和密封处理后，利用集装箱货轮直接输送，能够轻松地在全球范围内进行物流调度。
优点：集装箱运输方便、快捷、经济，能够节约运费和减少碳排放。
天然气操作规程
天然气操作规程《天然气操作规程》一、引言天然气是一种清洁、高效的能源，广泛应用于工业、商业和民用领域。
为了确保天然气的安全使用，必须严格遵守天然气操作规程。
二、适用范围本操作规程适用于天然气的储存、运输、使用等环节。
三、天然气的基本性质天然气是一种无色、无味、无毒的气体，主要成分是甲烷。
天然气的密度比空气小，容易扩散。
天然气具有易燃、易爆的特性，与空气混合后，在一定的浓度范围内，遇到火源会发生爆炸。
四、天然气的储存天然气的储存方式主要有地下储气库、液化天然气储罐等。
地下储气库是将天然气储存在地下的洞穴或孔隙中，具有储存量大、安全性高等优点。
液化天然气储罐是将天然气冷却至-162℃以下，使其变成液体，然后储存在储罐中，具有储存方便、运输灵活等优点。
五、天然气的运输天然气的运输方式主要有管道运输、液化天然气运输等。
管道运输是将天然气通过管道输送到用户手中，具有运输成本低、安全性高等优点。
液化天然气运输是将天然气冷却至-162℃以下，使其变成液体，然后通过船舶或车辆运输到用户手中，具有运输灵活、适应性强等优点。
六、天然气的使用天然气的使用方式主要有工业用气、商业用气、民用气等。
工业用气主要用于发电、化工、冶金等行业，具有用量大、稳定性高等优点。
商业用气主要用于酒店、商场、写字楼等场所，具有用量适中、灵活性高等优点。
民用气主要用于居民生活，具有用量小、安全性高等优点。
1. 2. 3. 1. 2. 3. 1. 2. 3. 1. 2. 3. 4.七、天然气的安全注意事项天然气是一种易燃、易爆的气体，在储存、运输、使用等环节中，必须严格遵守安全操作规程，防止发生火灾、爆炸等事故。
天然气的储存设施必须符合国家有关标准和规范的要求，定期进行检查和维护，确保其安全运行。
天然气的运输车辆必须符合国家有关标准和规范的要求，定期进行检查和维护，确保其安全运行。
天然气的使用场所必须符合国家有关标准和规范的要求，安装必要的安全设施，如泄漏报警器、灭火器等。
第七章 天然气的储存方式及末端储气
D 2 p pj max p pj min T0
4
p pj min
p0
TZ
lZ
2 p2min 2 p1min 3 p1min p2min
p2max
p
2 1max
ClZ Q
2
p1min
p
2 2min
ClZ Q
2
C
Z T
2 C0 D5
D2 T0 3 2 2 2 VS p1max p1max p1max CQ2lZ CQ2lZ p1max CQ2 lZ 6 p0TZ
注采站
集注站
注气井 采气井
集注站
采气井 注气井 注采井 注采井
17
（2）注采气站及天然气处理流程
注采气站及天然气处理流程主要完成的工艺作业：
向各井配气； 控制气体的流量和压力； 进行气体净化、脱除固体和液体杂质；
气体计量、温度压力的测量与调节，对自气体中脱出的固体和液
体组分进行计量； 地下储气库的天然气处理系统应该符合的基本要求：
④ 流程灵活
在空冷器入口喷入雾状的浓度较高的甘醇溶液，起到“吸收脱水”的作
用
27
（3）压气站
压气站主要设备
压缩机、净化设备和冷却塔
地下储气库压气站的工作特点:
地下储气库一般为注采合一，压缩机需要能够完成各种 组合操作，必要时根据压力等级的不同实现二级或三级 压缩 气体压力、流量以及压缩机都有很大的可变性
VT Vri i 0 P0Ti
Pim max Pim min Z Z i2 i1 (6)求得管道储气量
V Vri
