绝缘耐压测试仪操作规范
耐压测试仪操作规程
耐压测试仪操作规程一、前言耐压测试仪是一种用于测试电气设备绝缘强度的仪器。
为了保证测试结果的准确性和安全性，必须按照操作规程进行操作。
本文将详细介绍耐压测试仪的操作规程。
二、设备准备1.检查仪器是否完好无损，连接线是否接触良好，电源线是否接地可靠。
2.检查被测设备是否符合测试要求，并确认被测设备已经通电。
3.将耐压测试仪与被测设备连接，确保连接正确。
三、设置参数1.根据被测设备的额定电压和额定电流设置耐压测试仪的输出电压和输出电流。
2.设置测试时间。
根据被测设备的要求设置时间，一般为1分钟到5分钟不等。
3.设置输出模式。
根据需要选择直流或交流输出模式。
四、开始测试1.先将输出电压调整到零，再打开输出开关。
2.调节输出电压和输出电流至预定值，并开始计时。
3.在测试过程中，应注意观察被测设备的状态，如有异常情况应立即停止测试，并进行处理。
4.在测试结束后，先将输出开关关闭，再将输出电压调整为零。
五、测试结果处理1.将测试结果记录下来，并进行分析。
2.如果测试结果符合要求，则被测设备可以正常使用。
3.如果测试结果不符合要求，则需要进行维修或更换设备。
六、注意事项1.在操作过程中，应注意安全，避免触电事故的发生。
2.在测试过程中，应注意观察被测设备的状态，如有异常情况应立即停止测试，并进行处理。
3.在测试结束后，先将输出开关关闭，再将输出电压调整为零。
避免对被测设备造成损害。
4.在使用耐压测试仪时，应遵循操作规程，并按照说明书正确操作。
如有不懂之处，请咨询专业人员。
耐压测试仪操作规程5篇
耐压测试仪操作规程5篇【第1篇】型耐压测试仪平安操作规程1.将耐压测试仪的电源开关按下，常态为ac沟通，按下为dc直流，按下启动钮时，测试灯亮则此时仪器处于工作。
按下复位钮，测试灯灭，此时无高压输出。
设置的定时开关“开”时，为1～99秒钟内随意设定，关时为手动。
测试时切勿将dc、ac按纽按错，以免造成误差。
2．调整输出电压的大小，逆时针为小，顺时针为大，高压输出端分为dc电压输出端、ac电压输出端，下面接线柱为测试接地线。
测试原材料时，如某原材料不合格被击穿超漏，则指示灯显示超漏。
试测时有测试正常指示灯电压显示，ac/dc0～5kv，电流显示0～20ma。
严格根据标准测试及调整电压输出值。
3．本测试仪调整电钮，按下预置开关，可设定0.3ma～20ma，漏电流预置开关按下时，可设定漏电流报警值，即漏电流2/20ma档。
测试时，测试亮表示高压已启动，灯灭则高压已断开。
测试时注重漏电流档位。
4．操作时必需戴好橡胶绝缘手套，坐椅和脚垫好橡胶绝缘垫，惟独在测试灯熄灭后，无高压输出状态时，才干举行被测品衔接或拆卸操作。
人离开岗位必需关机。
【第2篇】2671型耐压测试仪平安操作规程怎么写1.将耐压测试仪的电源开关按下，常态为ac沟通，按下为dc直流，按下启动钮时，测试灯亮则此时仪器处于工作。
按下复位钮，测试灯灭，此时无高压输出。
设置的定时开关“开”时，为1～99秒钟内随意设定，关时为手动。
测试时切勿将dc、ac按纽按错，以免造成误差。
2．调整输出电压的大小，逆时针为小，顺时针为大，高压输出端分为dc电压输出端、ac电压输出端，下面接线柱为测试接地线。
测试原材料时，如某原材料不合格被击穿超漏，则指示灯显示超漏。
试测时有测试正常指示灯电压显示，ac/dc0～5kv，电流显示0～20ma。
严格根据标准测试及调整电压输出值。
3．本测试仪调整电钮，按下预置开关，可设定0.3ma～20ma，漏电流预置开关按下时，可设定漏电流报警值，即漏电流2/20ma档。
绝缘耐压测试仪操作规程
绝缘耐压测试仪操作规程
《绝缘耐压测试仪操作规程》
一、测试前的准备工作
1. 确保测试仪处于关闭状态，将测试仪的电源插头插入适配的插座，接通电源。
2. 检查测试仪的连线是否良好，无破损或者接触不良的情况。
3. 确认测试仪的探头和夹具没有受损，可以正常接触被测物品。
二、进行测试
1. 将被测试物品放在测试仪的工作台上，并将夹具固定好，确保与被测物品有良好的接触。
2. 选择合适的测试模式和参数，设置在测试仪上并确认。
3. 按下测试仪的启动按钮，开始进行测试。
4. 在测试过程中，严禁有任何人员靠近测试仪或者接触被测物品，以免发生意外。
三、测试后的处理
1. 测试完成后，将测试仪的电源关闭，并拔出电源插头。
2. 拆卸被测试物品，并将测试仪的夹具进行清洁和消毒。
3. 将测试仪的探头进行清洁并保持干燥。
4. 将测试仪的连线进行整理和存放，确保下次使用的时候可以正常接通电源。
四、注意事项
1. 在操作测试仪时，要严格按照使用手册的要求进行，不得私自擅自更改参数或者操作方式。
2. 需要定期对测试仪进行检查和维护，确保测试仪的正常使用。
3. 在使用过程中，如发现测试仪有任何异常情况，应立即停止使用并联系维修人员进行处理。
以上就是《绝缘耐压测试仪操作规程》，希望能够帮助大家正确、安全地使用绝缘耐压测试仪进行相关的工作。

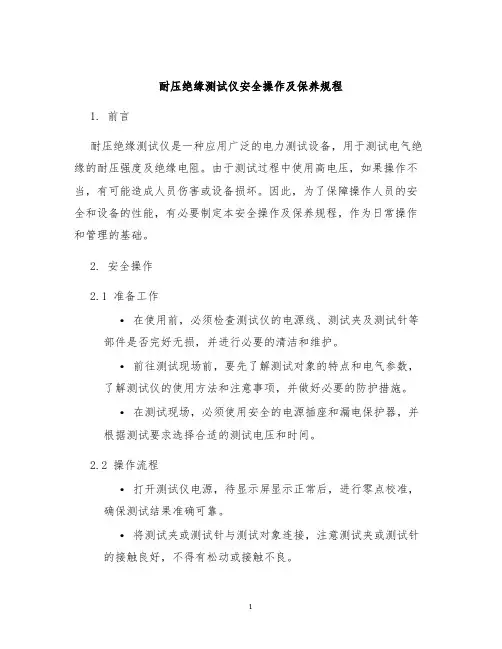

耐压绝缘测试仪安全操作及保养规程
耐压绝缘测试仪安全操作及保养规程1. 前言耐压绝缘测试仪是一种应用广泛的电力测试设备，用于测试电气绝缘的耐压强度及绝缘电阻。
由于测试过程中使用高电压，如果操作不当，有可能造成人员伤害或设备损坏。
因此，为了保障操作人员的安全和设备的性能，有必要制定本安全操作及保养规程，作为日常操作和管理的基础。
2. 安全操作2.1 准备工作•在使用前，必须检查测试仪的电源线、测试夹及测试针等部件是否完好无损，并进行必要的清洁和维护。
•前往测试现场前，要先了解测试对象的特点和电气参数，了解测试仪的使用方法和注意事项，并做好必要的防护措施。
•在测试现场，必须使用安全的电源插座和漏电保护器，并根据测试要求选择合适的测试电压和时间。
2.2 操作流程•打开测试仪电源，待显示屏显示正常后，进行零点校准，确保测试结果准确可靠。
•将测试夹或测试针与测试对象连接，注意测试夹或测试针的接触良好，不得有松动或接触不良。
•输入测试参数，如测试电压、测试时间、压降限制等，按下“开始测试”键，测试仪将开始工作。
•在测试过程中，耐压绝缘测试仪将输出高电压，人员不得触摸测试夹或测试针，以免触电。
•当测试完成后，测试仪将会显示测试结果。
人员应将测试夹或测试针从测试对象上拆下，关闭测试仪电源，并将测试仪的电源线拔出插座。
2.3 注意事项•在安全操作过程中，必须严格遵守操作手册中的规定，不得擅自改变测试参数或测试方法。
•不得使用已损坏或未经过检验的测试夹或测试针，以免影响测试结果和操作人员的安全。
•如果测试仪出现异常，如闪烁、响声等情况，应立即停止测试并检查原因，必要时维修或更换设备。
•操作人员应严格遵守测试现场的安全制度，不得在测试过程中随意移动电气设备或更改线路连接方式。
3. 保养规程为保障测试仪的性能和使用寿命，需要定期进行维护和保养。
3.1 定期清洁•每次使用后，应当拔出电源线，并使用干净的软布清洁设备表面、测试夹和测试针等部件，防止灰尘和污垢堆积影响使用。

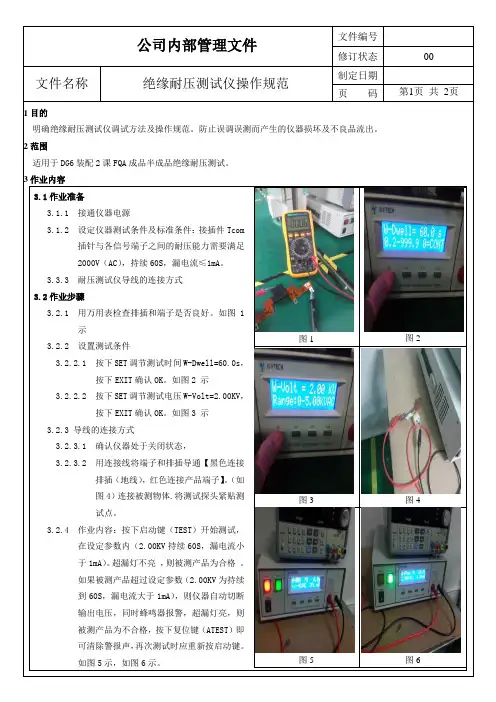

绝缘耐压测试仪操作规范
文件名称绝缘耐压测试仪操作规范制定日期页码第1页共2页1目的明确绝缘耐压测试仪调试方法及操作规范。
防止误调误测而产生的仪器损坏及不良品流出。
2范围适用于DG6装配2课FQA成品半成品绝缘耐压测试。
3作业内容3.1作业准备3.1.1 接通仪器电源3.1.2 设定仪器测试条件及标准条件：接插件Tcom插针与各信号端子之间的耐压能力需要满足2000V（AC），持续60S，漏电流≤1mA。
3.3.3 耐压测试仪导线的连接方式3.2作业步骤3.2.1 用万用表检查排插和端子是否良好。
如图1示3.2.2 设置测试条件3.2.2.1 按下SET调节测试时间W-Dwell=60.0s，按下EXIT确认OK。
如图2 示3.2.2.2 按下SET调节测试电压W-Volt=2.00KV，按下EXIT确认OK。
如图3 示3.2.3 导线的连接方式3.2.3.1 确认仪器处于关闭状态，3.2.3.2 用连接线将端子和排插导通【黑色连接排插（地线），红色连接产品端子】。
（如图4）连接被测物体.将测试探头紧贴测试点。
3.2.4 作业内容：按下启动键（TEST）开始测试，在设定参数内（2.00KV持续60S，漏电流小于1mA）。
超漏灯不亮，则被测产品为合格。
如果被测产品超过设定参数（2.00KV为持续到60S，漏电流大于1mA），则仪器自动切断输出电压，同时蜂鸣器报警，超漏灯亮，则被测产品为不合格，按下复位键（ATEST）即可清除警报声，再次测试时应重新按启动键。
如图5示，如图6示。
图1 图2 图3 图4 图5 图6。
耐压测试仪运行检查规程 测试仪操作规程
耐压测试仪运行检查规程测试仪操作规程耐压测试仪，依据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。
其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。
程控电源模块、信号采集调理模块和计算机掌控系统三个模块构成测试系统。
选择耐压仪的2个指标：zui大输出电压值及zui大报警电流值的数值。
一、目的为正确进行耐压测试仪的功能自检，保证检查结果的正确和有效。
二、耐压测试仪操作步骤1、使用前先将仪器外壳接地，确保接地良好牢靠。
2、插好插头，给耐压测试仪输入电源，将高压输出线和输入低端线悬空安全放好。
3、耐压测试仪运行检查方法：使用一个的标准电阻值300K的电阻，高压输出线和输入低端线夹住300K的电阻的俩端；（1）将试验电压调整到小于1400V，电流设定5mA,按住“启动”按钮，仪器无报警证明仪器良好。
（2）将试验电压调整到大于1600V,电流设定5mA，按住“启动”按钮，仪器发出报警证明仪器良好。
三、耐压测试仪注意事项：1、高压测试仪为高压输出装置，使用时确定要注意安全，操作人员要戴好绝缘手套，检验台和地面上要求铺放绝缘垫，测试过程中绝不可用手触摸被测物体，离开时确定要切断主电源。
2、每天在正式测试前后必需对耐压测试仪进行功能检查，并做好检查结果记录。
3、发觉仪器不正常，应立刻维护和修理保养。
4、维护和修理好后，对两次之间检测的产品进行追溯重检。
接地电阻测试仪的操作要领1、测试仪设置符合规范后才开始接地电阻值的测量。
2、测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调整接地电阻值旋钮应放置在6～7Ω位置。
3、缓慢转动手柄，若检流表指针从中心的0平衡点快速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x01档位。
4、通过步骤3选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，渐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。
耐压测试仪操作规程
耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。
2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。
3. 准备好待测试的设备或产品，并确保其符合安全操作规范。
二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。
2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。
3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。
三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。
2. 打开测试仪器的电源，按照设定的参数进行测试操作。
3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。
四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。
2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。
3. 将测试结果记录并保存，作为设备安全性评估的依据。
五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。
2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。
3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。
六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。
2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。
3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。
以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。
绝缘耐压检测仪设备操作规程
1.目的：
规范绝缘耐压检测仪设备使用，保证实验测试有效规范。
2.适用范围：
本设备操作规程使用于绝缘实验。
3.规范性引用文件：
IEC62446：2009并网光伏发电系统文件、试运行测试和检查的基本要求CGC/GF003.1：2009并网光伏发电系统工程验收基本要求
4.责任:
4.1 测试室测试工程师负责测试，技术负责人负责结果审核。
4.2 设备管理员负责设备的正常运行，维护保养与校准。
5.定义：
绝缘测试：提供达到1000V设备对产品进行测试。
6.使用流程：
6.1 使用配线正确连接绝缘耐压检测仪（图1）。
一端插在COM接口上，一段插在绝缘接口上。
图1: 配线连接
6.2针对产品的系统电压调整测试电压，如产品的系统电压为1000V，则档位调至1000V。
图2：通风设备
6.3.点击设备上的测试按键可进行测试，测试时间依据标准进行测试
6.4.测试结束后屏幕可显示测试结果
图3：测试结果6.5.记录测试结果
6.6.将档位调至Off 档位。
6.7.拆除线路连接
7.附录
无。
绝缘耐压测试机操作规范
1.非绝缘测试
1-1接上测试线(高压棒)
1-2将选择开关置于耐压测试处(PUNC)
1-3将遮断电流开关CUT~OFF CURRENT选至所需之漏电流量.
1-4打开电源开关பைடு நூலகம்OWER ON.
1-5将自动/手动开关(AUTO/MANU).置于手动处(MANU).
1-6将测试开关置于ON (TEST).
1-7如需定时测试将自动/手动置于AUTO.TEST置于ON再将电压调整旋转到所需电压(KV).
1-8测试完毕.将TEST ON置于OFF.
1-9如被测体不良,则蜂呜器响警告灯亮,此时将被测体脱离高压棒,按下RESET开关.即可恢复
原状.
2.绝缘测试.
2-1将选择开关置于INSU处.
2-2将电源开关打开.
2-3将测试线,负短路调整可变电阻(ZERO ADJ)使Ω表归零即测试.
2-4用直流DC 500V电压输出测试0~25MΩ
2-5使用完毕,将电源开关POWER ON关上.
耐压测试仪规范操作规程
耐压测试仪规范操作规程一、安全操作规范1.使用前务必检查耐压测试仪的外观及线缆是否损坏，若发现损坏应立即更换或维修。
2.确保测试仪的工作电压与被测试设备的额定电压相匹配，过高的电压可能会造成设备损坏或者人身伤害。
3.测试仪应与地线连接，以确保测试的安全性。
4.在进行测试前，应将被测试设备与电源完全隔离，避免误伤或设备损坏。
5.使用过程中，不能擅自拆卸或改变测试仪的组装，确保测试仪的完整性。
6.长时间使用后，应及时对测试仪进行维护，确保其正常工作。
二、操作流程1.将被测试设备与耐压测试仪连接，确保连接牢固可靠。
2.打开测试仪的电源开关，观察仪表显示的电压值，确保测试仪的电压输出正常。
3.调整耐压测试仪的电压和时间设置，以适应不同设备的测试要求。
4.确认被测试设备与电源完全隔离，避免误伤。
5.将测试仪的电压输出连接到被测试设备的电源输入端。
6.开始进行耐压测试，记录测试时间和电压值。
7.测试完成后，将测试仪的电源开关关闭，并断开测试仪的电源线和被测试设备的连接线。
8.维护测试仪器，包括清洁、检查和更换损坏的零部件。
三、注意事项1.在测试过程中，严禁触摸测试仪器的输出端口，避免触电伤害。
2.若发现设备发热或异常，应立即停止测试，并检查设备是否损坏或连接是否正确。
3.耐压测试仪应放置在干燥、通风的环境中进行测试，避免水或湿气进入仪器内部。
4.使用中发现任何故障或异常情况，应立即停止使用，并进行检修或维修。
5.在测试过程中，应严格按照设备的额定电压进行测试，并在设备上标明测试日期、电压、时间等信息。
四、测试结果记录1.在测试过程中，应及时记录测试参数，包括电压、时间和测试日期等信息。
2.测试结果记录应保存至少一年，以备后续查阅和分析。
通过以上规范操作规程的执行，能够确保耐压测试仪的安全运行，保证测试结果的准确性，降低设备损坏和人身伤害的风险。
同时，规范操作规程的制定和执行也有助于提高工作效率，提升测试仪器的使用寿命。
3C绝缘耐压测试仪操作规程
七、保养与维护
一)使用与储存时应避免直接光照、高温、高湿、灰尘、腐蚀等，环境应整洁。
二)保持仪器清洁，仪器及仪器周围无灰尘等杂物。
三)定期检查仪器应处于正常工作状态，各指示灯指示正常，不正常时应及时进行修理。
八、参考文件：
《 CS2676A绝缘耐压耐压测试仪使用说明书》
2、接通电源，将电源开关打开，开关内灯应亮；
3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档，设置“AC”
电压1.5KV
4、设置“切断电流”量值，2ma.
5设定所需要的测试时间4s
6、被测试产品的一端连接与高压输出孔，如选择的电压为AC，则应选用AC高压输出，另一端连接于被测端（COM）。
7、按启动开关，则测试指示灯亮，顺时针调节调压旋钮，输出测试电压逐渐升高，直
至调节到所需要的电压值为止。当由于加上试验电压引起的电流以失控的方式迅速增大，
既绝缘无法限制电流时，则认为绝缘击穿。
XXXXXX
文件编号
自动绝缘耐压测试仪操作规程
页次
2/2
8、复原开关用作为切断测试电压，在任何启动状态，按该开关，测试电压被切断，测
六）需要改变测试电压范围或改变AC/DC开关，必须在仪器的复原状态，同时将调压 旋 钮逆时针调到头。
七）当仪器在测试状态或高压未释放尽以前决不允许触及被测试物、测量线和各高压输
出孔。
八）触及被测物、测试头和高压输出孔时必须满足以下条件：
1高压指示灯（启动指示灯）熄灭；
2、电压数显表指示为0；
3、高压输出端与COM（被测端）短放电，尤其在DC工作方式时或测试容性被测件 时 更应该给仪器以充分的放电时间。
绝缘耐压测试仪操作规程
绝缘耐压测试仪操作规程绝缘耐压测试仪是一种常用的电气安全检测仪器，用于测试电气设备的绝缘性能和耐压能力。
以下是绝缘耐压测试仪的操作规程。
一、仪器准备1. 检查仪器外观是否完好，电源线是否完好。
2. 接通电源，并将仪器接地。
3. 检查测试仪器是否与测试设备正确连接。
二、连接电源线1. 将测试仪器的电源线插入接地插座，并确保插头与插座连接牢固。
2. 检查电源线是否损坏或老化，若有问题需立即更换。
三、连接测试设备1. 将测试仪器的高压输出线与测试设备的高压接线端子相连接，确保连接牢固。
2. 将测试仪器的接地线与测试设备的接地端子相连接，确保连接牢固。
四、设置测试参数1. 打开绝缘耐压测试仪的开关，进入测试界面。
2. 根据测试设备的要求，设置测试参数，如测试电压、测试时间等。
3. 确保测试参数设置准确无误。
五、执行测试1. 将测试设备上的电源开关打开，待设备进入正常工作状态后，开始进行绝缘耐压测试。
2. 按下测试仪器上的测试按钮，开始进行测试。
3. 在测试过程中，观察测试仪器的显示屏，确保测试结果准确可靠。
4. 测试结束后，松开测试按钮。
六、记录测试结果1. 在测试过程中，记录测试设备的相关信息，如型号、规格、测试时间等。
2. 将测试结果记录下来，包括测试值和是否合格。
3. 如有异常情况出现，记录并进行相应处理。
七、仪器维护1. 每次使用后，及时清洁测试仪器，并注意保护仪器的显示屏和操作按钮。
2. 定期对测试仪器进行维护，如更换电源线、调整内部部件等。
如有问题，需及时维修或更换。
八、注意事项1. 在操作过程中应佩戴绝缘手套和绝缘鞋。
2. 禁止在高压区域内操作，以免发生触电危险。
3. 禁止擅自拆卸测试仪器，以免影响测试结果和安全。
4. 在测试过程中，应注意避免与其他电气设备或金属物体接触，以免影响测试结果和安全。
5. 测试仪器应放置在固定的平台上，避免其倾斜和摇晃。
绝缘耐压测试仪的操作规程能够确保测试的准确性和安全性。
绝缘耐压测试仪操作规程
绝缘耐压测试仪操作规程一．使用前1．检查仪器及附件是否有损坏。
2．将仪器平稳的安放在安全稳定易于操作和观察的位置上。
3．连接测试仪的电源。
二．操作1．打开电源开关，观察仪器是否正常。
2．根据需要选择绝缘或耐压测试转换开关的位置。
3．将接地线（黑线）的钩形端头与仪器的接地端子连接（接地端子前后各一，可根据需要选用）。
4．将接地线的夹子夹在被测物的外壳铁板件上。
5．将高压测笔（红线）的夹子夹在需测试的端子上。
（严禁接在地线上）6．将高压测笔插在高压输出口上（此时身体的任何部分严禁碰触仪器和被测物外壳及其它任何可以导致接地的物品）7．按下高压启动按钮。
8．等待5s以上时间，如仪器无报警则为测试通过，如出现报警则为不合格。
9．按下复位按钮。
（在进行耐压测试时仪器是自动复位的，但此步仍不可省略。
）10．拔下高压测笔（此时身体的任何部分严禁碰触仪器和被测物外壳及其它任何可以导致接地的物品）11．将高压测笔与仪器地线接线柱短接1s时间。
12．拆除各连接夹子。
13．测试完毕，关闭仪器电源，拔下电源线，擦净仪器，收好附件，置于指定位置。
三．安全注意事项1．操作者必须经过培训考试合格，获得操作证之后方可操作，严禁无证操作。
2．操作者必须穿干燥的绝缘鞋，戴干燥的绝缘手套，站在厚度大于10mm的干燥的绝缘橡胶板上进行操作，其中任何一样出现缺损或潮湿严禁操作。
3．系统接通电源后，操作者手持高压测笔时，严禁离开绝缘垫，身体的任何部分严禁碰触仪器和被测物外壳及其它任何可以导致接地的物品，更不允许一手持高压测笔，一手持接地线。
4．连接测试导线时必须确保高压为关闭状态，如不能确定高压是否为关闭状态，最简单的办法是先按一下复位按钮。
5．如果忘记了是否对一台设备进行了测试或对测试结果有怀疑需再进行一次测试时，必须先对被测物进行放电，再等待10分钟以上时间方可进行第二次测试，严禁在10分钟以内对同一台设备进行两次测试。
6．测试完成后必须对试件进行1s以上时间的放电或等待5分钟以上时间方可转入下道工序，未经放电或等待严禁转入下道工序。
耐压绝缘测试仪操作规程
MN423XA面板4.1.1 前面板示意图(以MN4321W为例)图4 前面板示意图4.1.2面板说明1〃电源开关标有国际标准“1”（ON）和“0”（OFF）符号的开关，作为输入的电源开关2.停止键红色的无锁按钮，内部同时含有指示灯。
在测试不合格时，报警声响起，红色指示灯会亮，按此开关可停止报警，进入待机状态；在测试进行中，也可以作为中断测试的开关。
3.启动键绿色的无锁按钮，内部同时含有指示灯，可作为测试的启动开关。
4.设置键进入设置状态，在设置状态选择设置的序号和参数。
5.减键在设置状态，作为参数数值输入键；在测试进行中作为输出电压下调键。
6.增键在设置状态，作为参数数值输入键；在测试进行中作为输出电压上调键。
7.退出键离开设置状态功能键8.低电压输出端子9.高电压输出端子10.合格(灯)绿色LED指示灯，测试结束后，通过测试时亮一秒，表示合格。
11.不合格(灯)红色LED指示灯，测试结束后，测试失败时点亮，同时报警声响起。
12.时间显示窗口在等待状态显示０〃０，在设置态显示时间设置数值，在测试态显示时间倒计时显示。
13.mA指示LED灯在耐压测试或设置状态时点亮，指示前方窗口数值单位为mA14.MΩ指示LED灯在绝缘测试或设置状态时点亮，指示前方窗口数值单位为MΩ15.漏电流、绝缘电阻显示窗口在等待状态显示0.00，在设置态显示报警漏电流上限数值或绝缘电阻下限值；在测试态显示测试漏电流或测试绝缘电阻。
当漏电流大于量程时，显示窗口会显示“――”，当测试电阻大于1000MΩ时，显示窗口显示“OL”字样，表示测试电阻超出量程（1000M Ω）。
16.~KV（交流）指示LED灯在耐压测试或设置状态时点亮，指示前方窗口数值单位为交流KV17.-KV（直流）指示LED灯在直流测试或设置状态时点亮，指示前方窗口数值单位为直流KV18.电压显示窗口(1).等待状态显示0.00，在设置态显示输出设定电压数值，在测试态显示输出电压。
绝缘耐压测试仪操作规范
绝缘耐压测试仪操作规范1 目的为了保证测试仪器的正常使用和使用者的安全，以及被测试产品是否符合规定的要求，特制订本操作规范。
2 范围本公司使用的耐压测试仪.3 使用方法：1．接通电源，开启耐压测试仪电源开关，开启设备；将仪器报警漏电流、测试电压及测试时间等参数按规定设置。
具体参数祥见各测试工站《作业说明书》。
2. 将被测机器与耐压测试仪低端（引出线插板）连接，高端的测试导线与被测物的地线或外壳应接触（即测试探针端）。
3. 然后按下测试探针上“启动开关”按钮，此时设备“测试”指示灯亮，输出电压表指示达到标准设定值，即已开始加电测试。
4. 在设定时间内，超漏灯不亮，测被测机型为合格。
5. 如果被测机器超过设定漏电流值，则仪器自动切断输出电压，同时锋鸣器报警，超漏灯亮，则被测机器为不合格，此时松开测试探针手柄上的“启动开关”按钮或按下复位键即可清除报警声，再测试时应重新按启动键。
4 注意事项：1. 本岗位作业人员须熟悉该设备各项性能及操作要求，非本岗位人员严禁操作，操作者脚下垫绝缘橡皮垫，戴绝缘手套，以防高压电击造成生命危险。
2. 仪器必须可靠接地，在连接被测机器时，必须保证高压输出“0”及在“复位”状态3. 测试时，仪器接地端与被测体要可靠相接，严禁开路；4. 切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；5. 尽可能避免高压输出端与地线短路，以防发生意外；6. 测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判；7. 排除故障时，必须切断电源；在有加电测试的状态下禁止将导线接到或拔出被测物，并且也不要接触被测物体及导线；8. 仪器空载调整高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度；9. 仪器避免阳光直射，不要在高温潮湿多尘的环境中使用或存放.5 仪器保养注意仪器保养，操作人员离开岗位必须断开仪器电源.备点检记录表》。
未经允许，不能私自更改设备参数。
绝缘耐压测试仪操作规程
绝缘耐压测试仪操作规程1.适用范围本规程适用于绝缘耐压测试仪的安全操作。
2.岗位安全作业职责2.1.岗位作业人员接受培训考核合格后上岗作业2.2.负责本岗位日常事故隐患自我排查治理。
2.3.负责本岗位作业严格按照规定安全操作，正确佩戴和使用劳动防护用品。
2.4.负责本岗位事故和紧急情况的报告和现场外。
3.设备主要危险有害因素4.劳动防护用品穿戴要求作业人员应穿戴工作服、劳保鞋、防护手套等，操作者不可穿戴有金属装饰的衣服或佩戴金属的饰物。
5.绝缘耐压测试仪安全操作要求5.1.工作前5.1.1.操作者必须认真阅读、理解并掌握使用说明书，经三级培训且考试合格后方可使用本设备。
5.1.2.非合格的操作者和不相关的人员应远离高压测试区。
5.1.3.绝缘耐压测试仪必须有良好的接地。
本仪器的后面板上有一接地端，请确保接地端子与大地接触良好。
本仪器必须有单独的开关，把此开关安装于特别明显的位置并标明其功用。
若有紧急事故发生，可以立即关闭电源，以便处理故障。
5.1.4.检查测试工作区及其周围，严禁空气中含有可燃气体，也不能在易燃、易爆物品旁边使用本绝缘耐压测试仪，避免引起爆炸和火灾。
5.1.5.使用设备前，必须了解本测试仪所使用的相关安全标志。
主要有：高压警告符号、危险标志、机体接地符号、警告注意事项、提醒注意事项等。
5.1.6.输入电源以前，请对照标牌确认输入电压是否正确。
5.1.7.使用前，请先戴上绝缘橡皮手套，再从事与电有关的工作。
5.2.工作中5.2.1.在搬移和使用仪器时，必须先观察清楚设备状态。
5.2.2.禁止拆开测试仪的箱体。
本绝缘耐压测试仪内部所有的零件，禁止非专业人员维护。
仪器有异常情况发生，请与设备负责人联系。
5.2.3.本绝缘耐压测试仪的输入电源线、测试线和相关附件等根据使用频段定期要仔细检验和校验，以保护操作者的安全和仪器的准确性。
5.2.4.禁止自行更改仪器内部的线路和零件。
5.2.5.工作平台的位置选定必须安排在一般人员非必经的场所，使非工作人员远离工作平台。
耐压测试仪设备安全操作规程
文件名称耐压测试仪设备安全操作规程版本第A版文件编号RD-17042601 修订次数第1次编制Candy 审核Paris 批准Jacking 日期2017-05-08 日期2017-05-08 日期2017-05-08一、目的：避免违章操作，保证安全作业，增加设备使用寿命。
二、范围：实验室测定用耐压测试仪。
（0-20KV）三、权责：技术研发部、品质部。
四、内容：外形图：1、操作步骤：1.1 将被测件放在绝缘垫上。
1.2 用高压测试线与低压测试线将被测件连好。
（输出端为高压，回路端为低压）1.3 将电源开关置于“开”位置，电压电流正常显示。
1.4 设置漏电流值（一般为0.5A），具体操作方式为：按住设置/测试转换开关，调节电流设置旋钮，使电流显示到设定的漏电流值，然后松开开关设置/测试转换开关。
1.5 AC/DC开关设置电压种类，AC为交流测试，DC为直流测试。
1.6 设置时控开关。
1.7 调节所需时间（一般为20S）。
1.8 将电压调节旋钮逆时针方向调节到零位。
1.9 将开关启动，测试指示灯亮。
1.10 将电压调节旋钮慢慢逆时针调节，直至报警灯亮，记录实测电压值。
1.11 在高压测试状态若被测件的漏电流超过设定的电流值时，仪器自动切断高压，并发出报警信号。
1.12 按一下复原开关，在任何升压过程中和测试过程中的高压被切断。
1.13 不工作时请关闭电源。
补充：客户特定要求的测试方法1 取样150mm长的套管2 找出同等内径的芯棒3 剪一小节锡纸对折后，再包扎套管穿入芯棒内，用夹子夹住芯棒前端4 打开电源开关，漏电值设置在0.5MA，时间60秒，电压设置在客户特定的范围内（具体按照生产单为标准，如生产单要求2.5kv，则耐压仪的电压必须要设置≥2.5 kv），此时察看耐压仪有无发出击穿的声音，如无击穿则为耐压OK。
2、流程图3、注意事项：3.1 仪器接地必须可靠，接地线线径要粗一些，并且经常检查不使脱落。
绝缘耐压测试仪操作规范
绝缘耐压测试仪操作规范1. 安全操作规程：a. 在使用绝缘耐压测试仪之前，必须仔细阅读并理解产品说明书，并遵循指导操作。
b. 穿戴适当的个人防护设备，如绝缘手套、安全鞋、保护眼镜等。
c. 设备应插入正确的电源插座，并确保配电箱或电源线路具备合适的额定电压和电流，以避免电源过载和电压不稳定。
d. 在进行测试之前，检查绝缘耐压测试仪的电源线、测试线和测量传感器等部件是否完好无损，若有磨损或损坏应及时更换。
e. 确保测试仪处于良好工作状态，包括其内部电路和控制系统。
f. 在使用绝缘耐压测试仪时需保持清醒状态，不得饮酒或服用麻醉药物。
2. 操作设置规范：a. 在进行绝缘耐压测试之前，需要确定测试对象的额定电压和绝缘强度要求，并将其输入到测试仪的相关设置中。
b. 根据测试对象的特点，选择合适的测试模式。
一般有直流耐压和交流耐压两种模式，可根据需要切换。
c. 设置测试时间和测试电压，确保测试仪在合适的电压下进行稳定的测试。
d. 根据测试对象的绝缘耐压等级设置合适的测试电压。
特别注意避免过高的电压对设备的损坏。
3. 测试连接规范：a. 将测试仪的电源线插入电源插座，并确保电源线与插座连接牢固。
b. 将绝缘耐压测试仪的测试线正确连接至待测试设备的绝缘部分。
确保测试线的连接牢固可靠，避免松动接触不良的情况。
c. 确保测试线没有接触到其他金属部分，避免测试操作过程中的短路。
4. 测试操作规范：a. 在进行绝缘耐压测试之前，确保待测试设备已经处于停机状态，并排除了可能的电源连接。
b. 启动绝缘耐压测试仪，并按照产品说明书进行操作，包括启动测试、记录结果等。
c. 在测试过程中，密切关注测试结果及其变化。
如发现异常，应立即停止测试并进行分析处理。
d. 测试完毕后，关闭绝缘耐压测试仪的电源，将测试线从测试对象上拆卸，完成测试操作。
5. 维护保养规范：a. 定期对绝缘耐压测试仪进行维护和保养，包括清洁仪器表面，检查和更换损坏部件等。
耐压测试仪操作规范
耐压测试仪操作规范仪器名称耐压测试仪文件编号YT-QC-2017-005仪器型号BF2670AM文件签发日期2017.8.21概述用于产品外壳的绝缘性能的测试。
安全规则1、不要在易燃的空气中使用测试仪，比如酒精、稀释剂或其他可燃性材料旁边使用测试仪；2、不要在高温或者阳光直接照射的地方使用测试仪； 仪器使用的温度范围：0℃~+4-℃仪器的储藏温度范围：-20℃~+70℃3、不要在高湿的环境中使用测试仪；使用的湿度范围：20%~80%RH储藏湿度范围：小于90%4、不要在多灰尘的环境中使用测试仪；5、不要把测试仪放在倾斜的表面或者在晃动的地方使用测试仪；6、不要在敏感的测试设备或接收设备旁使用测试仪；7、测试仪的输入电源必须有单独的开关控制。
操作人员规定1、 人员资格：操作人员必须由熟练的人员来进行操作，必须了解电压、电流和电阻的基本概念；操作人员必须知道在进行高压测试时，高压是从测试仪的高压输出端口流出，经过被测体，由电流返回端的连接线流入测试仪内；如果触摸任何有高压的物品将会触电；2、 安全规则：操作人员必须给与特殊的训练，了解各种安规的测试程序及安全规定并仔细阅读说明书；3、 衣着规定：操作人员不可穿有金属装饰的衣服或佩戴金属的饰物，如手表等。
耐压测试仪绝不能让有心脏病或配带心脏起搏器的人员操作。
1、 严禁连续、快速的开关电源开关；2、 严禁把高压输出和地短路；3、 不要使用外部电压，即不要把外部装置产生的高压施操作注意事项加于测试仪高压输出端口。
因为仪器内部的电压表不能作为单独的电压表使用。
外部电压有可能损坏电压表；4、 紧急情况的处理：在紧急情况下（电击事故的发生或被测体燃烧），必须采用以下操作，可以先完成A或者B，但是两者必须全部完成。
A、 关闭仪器的电源开关；B、 从电源插座上拔掉仪器的电源线。
5、 在测试过程中的预防措施：A、 戴绝缘手套防触电B、 连接测试线与电流测量端：当本测试仪在使用的情况下，任何时候都必须去检查此测试线是否接好、松动或脱落，测试时，请先以电流测量端的测试线接上待测物！C、 连接测试线于高压输出端：连接好电流测量端的测试线，再依以下程序连接高压输出线1）先按下“STOP”键2）确认测试灯没有亮3）将高压输出线插入高压输出端上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：XN/WI019-ZG-2009
第 1 页共 4 页
生效日期：2009.08
版本/修改:A/0
绝缘耐压测试仪操作规程
1．目的
将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘材料所能承受耐压能力的试验。
2．范围
新能研发中心实验室
3．责任
实验室设备负责人，负责设备的使用及日常维护与点检并填写设备使用记录。
4、操作流程
4.1将接地端接地。
4.2将黑色测试线接到测试仪的RETURN端并固定紧，把红色测试线插入高压输出端。
4.3确定仪器开关处于OFF状态，接通电源， OK灯全亮表示电源接法正确。
4.4打开仪器开关使处于ON状态，预热15分钟。
4.5设置参数：如果测试的为具有电容性的负载，务必设置电压上升时间，并根据容性负载的大小设置电压上升时间，最大不超过500V/s。
4.6连接待测体：确认无高压输出。
先把黑色测试线接到被测体上，然后再把红色高压测试线接到被测体上。
4.7测试：按START键开始测试，测试灯闪烁，液晶屏显示TEST；液晶屏左下角显示测试电压，右下角显示测试电流，右上角为计时器做计时。
4.8合格判定：若测试过程中仪器不报警，测试时间到液晶显示器显示PASS，仪器判定此被测物为良品。
4.9不合格判定：测试过程中，如果测试电流或电阻超出设定范围，测试仪给出报警FALL灯亮并自动切断输出电压。
不良状态表
编号：XN/WI019-ZG-2009
第 2 页共 4 页
4.10测试完确认：测试完不要立即触摸被测试体。
确认测试灯不闪烁，显示器测试电压不跳动，没有高压输出。
将黑色和红色测试线从绝缘耐压测试仪上取下并短路5分钟，释放被测体上面积累的电荷。
4.11从被测体上取下测试线。
4.12关机：关掉仪器开关使处于OFF状态，拔掉电源线。
5．注意事项
5.1工作台位置要选在一般人员非必经的场所，使非工作人员远离工作台。
高压测试时必须标明“危险！正在高压测试，非工作人员请勿靠近”。
5.2耐压测试仪必须有良好的接地，应将后面板上的接地端与大地接触良好。
5.3本耐压测试仪必须有单独的开关，把此开关置于明显位置并标明其功用。
一旦有紧急事故发生，可以立即切断电源，以便处理故障。
5.4测试工作区及其周围的空气中不能含有可燃气体，不能在易燃物的旁边使用耐压测试仪，以免引起爆炸和火灾。
5.5测试时，本机必须放在绝缘的工作台上，操作人员的位置不得有跨越待测物去操作耐压测试仪的现象。
5.6操作人员必须带上绝缘手套方可操作，脚下必须垫绝缘垫。
5.7操作人员不可穿有金属装饰的衣服或佩带金属饰物，如手表、手机等。
5.8将黑色测试线接于RETURN端，使用本测试仪时，要检查黑色测试线是否松动或者脱落，确保其固定好。
连接被测物时先将黑色测试线接上待测物。
5.9接好RENTURN端测试线后，按下STOP键，确认测试灯没有亮，再将高压输出线插入高压输出端。
5.10测试仪处于测试状态时，测试线、被测物、测试探头和输出端都带有高压，严禁触摸。
不要用手触摸测试线上的鳄鱼夹，测试时测试线上带有高压，鳄鱼夹的绝
编号：XN/WI019-ZG-2009
第 3 页共 4 页
绝缘耐压测试仪操作规程
缘并不高，触摸会造成触电。
5.11测试结束或者使用中离开时，务必将电源开关置于OFF状态。
5.12直流耐压测试后，须妥善放电，才能进行拆除测试线的工作。
5.13更换待测物时，不要用手触碰高压探头！！！
5.14电源开关被切断时，如要再度开启需等待几秒钟，千万不要把电源开关连续做开与关的动作，以免产生错误动作损坏仪器。
5.15开启或者关闭电源时，高压输出端不可连接任何物品以免因不正常高压输出造成危险。
5.16不要使本测试仪的输出线、接地线与传输线或其他连接器的地线或交流电源线短路，以免测试仪整体带电。
5.17在任何危急情况下，如触电、被测物燃烧或主机燃烧，应立即切断电源开关，再拔掉电源线插头。
5.18在以下情况中，所产生的问题都非常危险，即使按下STOP键，输出端仍有可能仍有高压输出：○1按下STOP键，测试灯仍持续亮着；○2电压表没有电压读数，但测试灯仍亮
着。
上述情况发生时，立即关掉电源并拔下电源插头，不要再使用，返回厂家维修。
5.19按下START键后电压表已有读数，但测试灯不亮，此时有可能是测试灯故障，立即关机，送回厂家维修。
5.20如果在使用过程中，测试仪没有任何反应，请关掉电源，等待5秒钟以后再打开重新打开电源继续使用。
5.21始终使高压测试区处于安全、有序的状态。
6．设备日常维护点检
按照《实验室设备周点检表》中的项目进行检查。
7．相关记录
《实验室设备周点检表》
拟制：审核：批准：
编号：XN/WI019-ZG-2009
第 4 页共 4 页
绝缘耐压测试仪操作规程
附图：绝缘耐压测试仪操作流程图。
