《电工电子技术基础》试题库38874

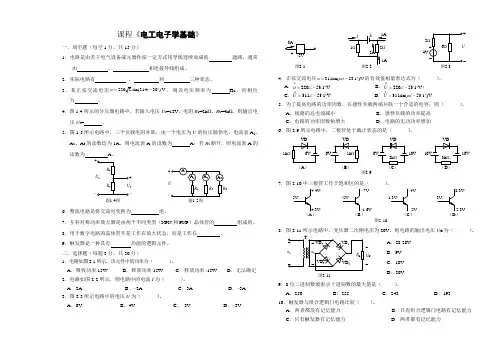

《电工电子技术基础》期末试卷.doc
课程《电工电子学基础》一、填空题（每空1分，共15分）1．电路是由若干电气设备或元器件按一定方式用导线连续而成的通路，通常由、和连接导线组成。
2．实际电路有、和三种状态。
3．某正弦交流电压V)30314sin(2220︒-=tu，则该电压频率为Hz，初相位为。
4．图1-4所示的分压器电路中，若输入电压U1=12V，电阻R1=2kΩ，R2=4kΩ，则输出电压U2= 。
5．图1-5所示电路中，三个负载电阻并联，由一个电压为U的恒压源供电，电流表A1、A2、A3的读数均为1A，则电流表A的读数为A；若R2断开，则电流表A的读数为A。
−−2题1-4图3−题1-5图6．整流电路是将交流电变换为电。
7．互补对称功率放大器是由两个不同类型（NPN和PNP）晶体管的组成的。
8．用于数字电路的晶体管不是工作在放大状态，而是工作在。
9．触发器是一种具有功能的逻辑元件。
二、选择题（每题2分，共30分）1．电路如图2-1所示，该元件中的功率为（）。
A．吸收功率15W B．释放功率15W C．释放功率–15W D．无法确定2．电路如图2-2所示，则电路中的电流I为（）。
A．2A B．–2A C．3A D．–3A 3．图2-3所示电路中的电压U为（）。
A．6V B．4V C．3VD．–3V图2-12图2-34．正弦交流电压V)1.53sin(311︒-=tuω的有效值相量表达式为（）。
A．V1.53220︒-∠=∙u B．V1.53220︒-∠=∙U；C．V1.53311︒-∠=∙U D．V)1.53sin(311︒-=∙tUω5．为了提高电路的功率因数，在感性负载两端并联一个合适的电容，则（）。
A．线路的总电流减小B．感性负载的功率提高C．电路的功率因数角增大D．电路的无功功率增加6．图2-9所示电路中，二极管处于截止状态的是（）。
1kΩ16V（A）（B）（C）（D）图2-97．图2-10中三极管工作于饱和区的是（）。
（A）（B）（C）（D）图2-102.3V4V2V–7V1.6V8．图2-11所示电路中，变压器二次侧电压为20V，则电路的输出电压U O为（）。
《电工技术基础与技能》题库.doc
《电工电子技术及应用》考核题库一、填空题1、电路主要由 ____ 、_______ 、 ______ 、四个部分组成。
2、电路一,般有 _____ 、 ______ 、三种状态。
3、导体的电阻的大小决定于导体的、、等，其表达式为。
4、测量电流时应选用表，它必须在被测电路中，测量电压时应选用表，它必须在被测电路中。
5、交流电的三要素是、、o6、电感对电流的阻碍能力的大小叫，用表示。
7、电容对电流的阻碍能力的大小叫 _______ ，用 ____ 表示。
8、三相对称负载是星形接法时线电流和相电流的关系是，当是三角形接法时线电流和相电流的关系是。
9、电阻申联可以扩大表的量程。
10、电阻并联可以扩大表的量程。
11、在滤波电路中，滤波电容和负载联，滤波电感和负载联。
12、电流产生的磁场的方向可用来判断。
13、在交流电路中通常是用值进行计算的。
14、电炉的电阻为44欧姆，使用时的电流是5安，则供电线路的电压为伏。
15、触电主要有和两种种类，其中对人身的伤害最大。
16、触电的形式可分为、、三种。
17、不对称星形负载的三相电路，必须采用供电。
18、电压用字母表示，国际单位是。
19、变压器的主要组成部分是和。
20、触电时，是危害人体的直接因素。
21、不对称星形负载的三相电路，必须采用供电。
22、电荷的定向移动形成o23、电能的另一个常用单位是、即通常所说的。
24、不能用电阻出、并联化简的电路称为电路。
25、导体对电流的作用称为电阻，用符号表示。
26、根据相对磁导率的大小，可把物质分为、和三类。
27、我国工频交流电的频率为Hz,周期为So28、•个标有220V 60W的灯泡，它的额定电压是V,额定功率是□29、三相电动势的到达最大值的先后次序称为_______ o30、电压是衡量电场力做功本领大小的一个物理量，用表示。
二、判断题：1、只要导体两端有电压，就有电流流过。
2、电阻的大小与其两端的电压有关。
3、电位的大小与参考点有关，电压的大小与参考点无关。
电工电子基础考试题及答案
电工电子基础考试题及答案电工电子基础是电工技术的基础知识，掌握它对于从事电工及相关行业的人来说具有重要意义。
下面是一些电工电子基础的考试题及答案，希望能帮助大家对该领域的知识有更深入的了解。
一、选择题1. 以下哪种元件是二极管？A. 电阻B. 三极管C. 电容器D. 电感答案：B. 二极管2. 直流电流通常的表示方式是：A. IB. UC. RD. S答案：A. I3. 电阻的单位是：A. 欧姆B. 法拉C. 伏特D. 安培答案：A. 欧姆4. 下列哪种元件主要用于对电流进行放大？A. 电感B. 电容器C. 三极管D. 变压器答案：C. 三极管5. 电流的方向是：A. 由正极到负极B. 由负极到正极C. 由左到右D. 没有固定方向答案：B. 由负极到正极二、填空题1. Ohm定律表达式为：U=____答案：R * I2. 交流电频率的单位是____答案：赫兹3. 三相电的相数为____答案：34. 二极管的导通方向是____答案：正向5. 电容器的单位是____答案：法拉三、判断题1. 电流的单位是安培，表示电流强度的大小。
答案：正确2. 交流电的方向随时间变化，正负交替。
答案：正确3. 直流电的电压和电流的方向始终保持不变。
答案：正确4. 电感储存电能的方式是利用磁场。
答案：正确5. 电阻对交流电流和直流电流的阻碍作用是一样的。
答案：错误四、简答题1. 请简要说明电流、电压和电阻之间的关系。
答案：电流通过电阻，产生电压。
根据欧姆定律，电流等于电压除以电阻。
2. 请简述交流电和直流电的区别。
答案：交流电的方向随时间变化，正负交替；而直流电的电流方向保持不变。
3. 请简要介绍三极管的作用。
答案：三极管主要用于对电流进行放大，是电子设备中的重要元件。
4. 请简述电容器的使用场景及原理。
答案：电容器主要用于储存电能，并在电路中起到滤波和隔直作用。
它的原理是通过存储电荷来实现这些功能。
5. 请简要说明电感的原理及应用领域。
电工电子技术基础与技能试题
电工电子技术基础与技能试题一、判断题（共100题，每题1分，共100分）1.三相异步电动机是依靠定子旋转磁场在转子绕组中产生感应电流，转子电流又在旋转磁场中受力而旋转的。
A、正确B、错误正确答案：A2.温度升高时，放大电路的静态工作点会上升，可能会引起饱和失真，为了稳定静态工作点，通常采用分压式偏置电路。
A、正确B、错误正确答案：A3.低压电气按照电器动作性质不同可分为手动电器和自动电器。
A、正确B、错误正确答案：A4.在三相异步电动机正反转电路中，用复合按钮能够保证实现可靠联锁。
A、正确B、错误正确答案：A5.三相异步电动机接触器互锁正反转控制电路中，两个互锁触点接反，则电动机无法起动。
A、正确B、错误正确答案：A6.单相电路中，视在功率是电路的总电压与总电流的乘积。
A、正确B、错误正确答案：A7.根据电路放大原理，可以说任何放大电路都有功率放大作用。
A、正确B、错误正确答案：A8.在本征半导体中，因为有自由电子和空穴两种载流子，所以其导电能力很强。
A、正确B、错误正确答案：B9.当三相负载越近于对称时，中线电流越小。
A、正确B、错误正确答案：A10.某点的电位可以理解为该点与电位参考点之间的电压。
A、正确B、错误正确答案：A11.在三相异步电动机单向点动控制电路中，主电路一定要接热继电器。
A、正确B、错误正确答案：B12.如果电容器两端加上交流电压，那么，所加交流电压的最大值不得超过额定工作电压。
A、正确B、错误正确答案：A13.在线性电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。
A、正确B、错误正确答案：A14.普通二极管一旦击穿就必然损坏。
A、正确B、错误正确答案：A15.一个实际的电压源，不论它是否接负载，电压源端电压恒等于该电源电动势。
A、正确B、错误正确答案：B16.电容器的特点是能在两块金属板上储存等量而异性的电荷。
A、正确B、错误正确答案：A17.基尔霍夫定律对线性交流电路适用，对非线性交流电路也适用。

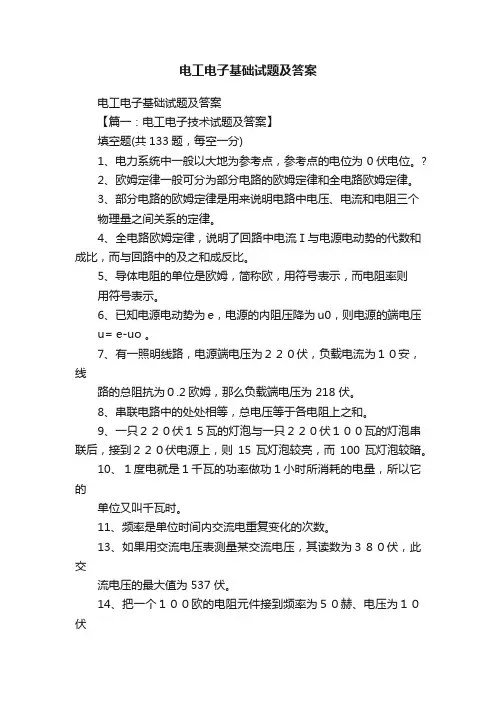

电工电子基础试题及答案
电工电子基础试题及答案电工电子基础试题及答案【篇一：电工电子技术试题及答案】填空题(共133题，每空一分)1、电力系统中一般以大地为参考点，参考点的电位为 0伏电位。
?2、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。
3、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。
4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成比，而与回路中的及之和成反比。
5、导体电阻的单位是欧姆，简称欧，用符号表示，而电阻率则用符号表示。
6、已知电源电动势为e，电源的内阻压降为u0，则电源的端电压u= e-uo 。
7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电压为 218 伏。
8、串联电路中的处处相等，总电压等于各电阻上之和。
9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则15 瓦灯泡较亮，而100 瓦灯泡较暗。
10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫千瓦时。
11、频率是单位时间内交流电重复变化的次数。
13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为 537 伏。
14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为 0.1a 安。
15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗xl＝ 25.12 欧。
如通过电流的频率为10000赫，其感抗xl＝ 5024 欧。
16、一个１０微法的电容接在５０赫的交流电源上，其容抗xc＝318 欧，如接在2000赫的交流电源上，它的容抗xc＝7.95 欧。
19、在纯电感交流电路中，电感元件两端的电压相位超前电流 90 度。
20、在纯电容交流电路中，电容元件两端的电压相位滞后电流 90 度。
21、在纯电阻交流电路中，电阻元件通过的电流与它两端的电压相位同相。
《电工与电子技术基础》试题库及答案.docx
一、填空题1.已知图中Ui=2V, U2 = -8V,则U AR=・1()。
—(ZZ1 ---- [ZZ]—A B2.电路的三种工作状态是通路、断路、短路。
3.有三个6Q的电阻，若把它们串联，等效电阻是18 □；若把它们并联，等效电阻_2Q；若两个并联后再与第三个串联，等效电阻是9 Q。
4.用电流表测量电流时，丿应把电流表串联在被测电路中;用电压表测量电压时, 应把电压表与被测电路并联。
5.电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点_O6.电路如图所示，设U=12V、I=2A、R=6Q,则U AR二-24 V。
7.直流电路如图所示，Ri所消耗的功率为2W,则％的阻值应为2 Q。
/=2. 5A8.电路中电位的参考点发生变化后，其他各点的电位均发生变化。
9.在直流电路中，电感可以看作短路,电容可以看作断路。
9.我国工业交流电采用的标准频率是50 Hzo10.三相对称负载作三角形联接时，线电流II与相电流I P间的关系是：I P= VI I LO11.电阻元件是一耗能元件,电容元件是一储能元件。
12.已知一正弦电压u=311sin(628t-60°)V,则其最大值为311 V,频祯100 Hz, 初相位为・60。
13.在纯电阻交流电路中，己知电路端电压u=311sin(314t-60°)V,电阻R=1()Q,则电流I=2ZA,电压与电流的相位差"=()° ,电阻消耗的功率P= 4840 Wo14.三角形联结的三相对称负载，若线电压为380 V,则相电压为380 V：若相电流为10A,则线电流为17.32 A。
15. 式Q C =I 2X C 是表示电容元件在正弦电路中的无功功率计算公式。
16. 正弦交流电压的最大值Um 与其有效值UZ 比为 亚-17. 电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。
18. 若三相电动势依次达到最大值的次序为ei —e 2—e 3,则称此种相序为 正序。
电工电子应用技术考试试卷及答案
《电工电子技术基础》考试试卷一、填空题（每空1分，共40分）1、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的瞬时值，分别用小写字母 i 、 u 表示。
2、数字电路中只有 0 和 1 两个数码。
3、三相电源的中线一般是接地的，所以中线又称__地___线。
三相电源三相绕组的首端引出的三根导线叫做___相__线。
4、(1011)2 = ( 11 )10。
5、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是_储能____元件，电阻是__耗能____元件。
6、为了反映功率利用率把有功功率和视在功率的比值叫功率因数。
7、正弦交流电的三要素是振幅、频率和初相。
8、实际电压源总有内阻，因此实际电压源可以用电动势与电阻串联的组合模型来等效。
9、基本门电路有与门、或门和非门。
10、能够实现“有0出1，全1出0”逻辑关系的门电路是与非门。
11、能够实现“有1出0，全0出1”逻辑关系的门电路是或非门。
12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。
13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。
正弦交流电的三要素是指最大值、角频率、初相位。
14、工频电流的频率f= 50 Hz。
15、设u=311sin314t V，则此电压的最大值为 311V ，频率为 50HZ ，初相位为 0 。
16、在如图所示的电路，已知I1 = 1A，I2 = 3A ，I5 =4.5A，则I3 = 4 A，I4 = 0.5 A，则I6 = 3.5 A。
17、半导体三极管是由 发射极 、 基极 、 集电极 三个电极， 发射结 、集电结 两个PN 结构成。
18、三极管按其内部结构分为 NPN 和 PNP 两种类型。
19、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性较为复杂，可分为放大区外，还有 截止 区和 饱和 区。
20、二极管具有 单相导电性 特性。
《电工电子技术基础》试题库(附有答案)
一、填空题1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。
2．电路的三种工作状态是通路、断路、短路。
3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。
4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。
5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。
6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。
7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。
8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。
9．在直流电路中，电感可以看作短路，电容可以看作断路。
9．我国工业交流电采用的标准频率是 50 Hz。
10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。
11．电阻元件是耗能元件，电容元件是储能元件。
12．已知一正弦电压u=311sin(628t-60º)V ，则其最大值为 311 V ，频率为 100 Hz ，初相位为 -60º 。
13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V ，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º ，电阻消耗的功率P= 4840 W 。
14．三角形联结的三相对称负载，若线电压为380 V ，则相电压为 380 V ；若相电流为10 A ，则线电流为 17.32 A 。
15．式Q C =I 2X C 是表示电容元件在正弦电路中的 无功 功率计算公式。
16．正弦交流电压的最大值U m 与其有效值U 之比为 2 。
17．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。
18．若三相电动势依次达到最大值的次序为e 1—e 2—e 3，则称此种相序为正序 。
《电工电子技术基础》试题库
一、判断题1．理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（错）2．因为正弦量可以用相量来表示，所以说相量就是正弦量。
（错）3．自耦变压器由于原副边有电的联系，故不能作为安全变压器使用。
（对）4．电动机的额定功率是指电动机轴上输出的机械功率。
（对）5．一个1/4W,100Ω的金属膜电阻，能够接在50V 电源上使用。
（错）6．三相对称电路中，负载作星形联接时，P 3I I l 。
（错）7．电阻、电流和电压都是电路中的基本物理量。
（错）8. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）9. 正弦量的三要素是指最大值、角频率和相位。
（错）10．负载作星形联接时，必有线电流等于相电流。
（对）11．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。
（错）12．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。
（错）13．中线不允许断开，因此不能安装保险丝和开关。
（对）14．互感器既可用于交流电路又可用于直流电路。
（ 错 ）15．变压器是依据电磁感应原理工作的。
（ 对 ）16．电机、电器的铁心通常都是用软磁性材料制成。
（ 对 ）17．自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。
（ 对 ）18．电动机的转速与磁极对数有关，磁极对数越多转速越高。
（ 错 ）19．三相异步电动机在满载和空载下起动时，起动电流是一样的。
（ 错 ）20．二极管若工作在反向击穿区，一定会被击穿。
（错）21．晶体管可以把小电流放大成大电流。
（对）22．在P 型半导体中，空穴是多数载流子，电子是少数载流子。
（对）23．晶体管可以把小电压放大成大电压。
（ 错 ）24．在N 型半导体中，空穴是多数载流子，电子是少数载流子。
（错）25．二极管两端加上正向电压就一定会导通。
（错）二、选择题1．电位和电压相同之处是( C )。
A ．定义相同B ．方向一致C ．单位相同D ．都与参考点有关2．两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )A．4：1 B．1：4 C．1：2 D．2：13．有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( C )。
电工电子技术考试试卷及答案详解
电工电子技术考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。
二极管属于半导体器件，不属于基本电路元件。
2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。
电压、电阻和电容在串联电路中不一定相等。
3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。
4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。
频率放大器不属于放大器的分类。
5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。
二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。
答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。
7. 电路元件按照其在电路中的作用可分为______元件和______元件。
答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。
8. 放大器的输入信号与输出信号的相位关系称为______。
答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。
9. 模拟信号经过采样和量化后，变为______信号。
答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。
三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。
电工电子技术基础试题和答案
电工电子技术基础试题和答案一、填空题：（30分）1．一段导线的电阻为R ，如果将它从中间对折合并为一段新导线，则其阻值为___________。
2．一个“220V/100W ”的灯泡正常发光20小时消耗的电能为 度电。
3．有2个电阻，分别标有“100Ω/4W ”和“90Ω/10W ”，当它们串联时，允许加的最大电压是 V ，并联时电源供给的最大电流是 A 。
4．产生电磁感应的条件是 。
5．由于一个线圈的电流变化而在另一个线圈中产生 的现象称为 。
6．有2个电容器，C 1=3μF ，C 2=6μF ，串联后接到120V 的交流电压上，电容器C 1两端的电压为 V ，电容器C 2两端的电压为 V 。
7．在RL 串联交流电路中，用电压表测电压，当R 两端读数为3V ，L 两端读数为4V 时，则电路总电压是 V 。
8．在RLC 串联正弦交流电路中，已知X L =X C =50Ω，R =10Ω，总电压为220V ，则电阻两端的电压为 V ，电容两端的电压为 V 。
9．如果对称三相交流电路的U 相电压)30314sin(2220 +=t u U V ,那么其余两相电压分别为：V u = V ，W u = V 。
10． 三相负载接到380V 的三相电源上，若各相负载的额定电压等于380V ，负载应作 连接，若各相负载的额定电压等于220V ，负载应作 连接。
11．PN 结具有 特性，即加正向电压时，PN 结 ；加反向电压时，PN 结 。
12．晶体三极管实现电流放大作用的偏置条件是 ，电流分配关系是 。
13．在负反馈放大电路中，串联负反馈使放大器的输入电阻 ，并联负反馈使放大器的输入电阻 。
14．对于一个放大电路来说，一般希望其输入电阻 些，以减轻信号源的负担，输出电阻 些，以增大带负载的能力。
15．所谓稳压电路，就是当 时，能使输出电压稳压的电路。
16．T 触发器的逻辑功能是：T = 时，每来一个时钟脉冲触发器状态翻转一次，为计数状态；T = 时，保持原态不计数。
最新电工电子技术考试试卷及答案
《电工电子技术基础》考试试卷一、填空题（每空1分，共40分）1、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的瞬时值，分别用小写字母 i 、 u 表示。
2、数字电路中只有 0 和 1 两个数码。
3、三相电源的中线一般是接地的，所以中线又称__地___线。
三相电源三相绕组的首端引出的三根导线叫做___相__线。
4、(1011)2 = ( 11 )10。
5、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是_储能____元件，电阻是__耗能____元件。
6、为了反映功率利用率把有功功率和视在功率的比值叫功率因数。
7、正弦交流电的三要素是振幅、频率和初相。
8、实际电压源总有内阻，因此实际电压源可以用电动势与电阻串联的组合模型来等效。
9、基本门电路有与门、或门和非门。
10、能够实现“有0出1，全1出0”逻辑关系的门电路是与非门。
11、能够实现“有1出0，全0出1”逻辑关系的门电路是或非门。
12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。
13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。
正弦交流电的三要素是指最大值、角频率、初相位。
14、工频电流的频率f= 50 Hz。
15、设u=311sin314t V，则此电压的最大值为 311V ，频率为 50HZ ，初相位为 0 。
16、在如图所示的电路，已知I1 = 1A，I2 = 3A ，I5 =4.5A，则I3 = 4 A，I4 = 0.5 A，则I6 = 3.5 A。
17、半导体三极管是由 发射极 、 基极 、 集电极 三个电极， 发射结 、集电结 两个PN 结构成。
18、三极管按其内部结构分为 NPN 和 PNP 两种类型。
19、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性较为复杂，可分为放大区外，还有 截止 区和 饱和 区。
20、二极管具有 单相导电性 特性。
电工电子技术基础与技能复习题含答案
电工电子技术基础与技能复习题含答案一、判断题（共100题，每题1分，共100分）1.由于大规模集成电路的发展，印制板应用在印制导线细、间距小、高频的工作场合。
A、正确B、错误正确答案：A2.家庭安装的电表是测量电功率的仪表。
A、正确B、错误正确答案：B3.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。
A、正确B、错误正确答案：B4.三相对称电动势的瞬时值之和为0。
A、正确B、错误正确答案：A5.与非门的逻辑功能是“全0出1，有1出0”。
A、正确B、错误正确答案：B6.在本征半导体中，自由电子和空穴是独自产生的，互相无关联。
A、正确B、错误正确答案：B7.机械特性决定电机稳定运行、起动、制动以及转速调节的工作情况。
A、正确B、错误正确答案：A8.电流互感器在运行中，其二次绕组不允许开路。
A、正确B、错误正确答案：A9.电感量L是线圈的固有参数，其大小与线圈的匝数、尺寸和导磁材料有关。
A、正确B、错误正确答案：A10.由于电度表的铝盘的转速与电路实际消耗的功率成正比，所以通过观察铝盘转速的高低就可以判断电路是负荷的大小。
A、正确B、错误正确答案：A11.任一瞬时从电路中某点出发，沿回路绕行一周回到出发点，电位不会发生变化。
A、正确B、错误正确答案：A12.发光二极管和光敏电阻是利用半导体的光敏特性制成的。
A、正确B、错误正确答案：A13.R-L-C串联谐振又叫做电流谐振。
A、正确B、错误正确答案：B14.变压器的电源电压一般不得超过额定电压的±10%。
A、正确B、错误正确答案：A15.对于螺口灯座，相线必须接在螺口灯座中心的接线端上，零线接在螺口的接线端上，千万不能接错，否则就容易发生触电事故。
A、正确B、错误正确答案：A16.电阻器的阻值及精度等级一般用文字、数字、色环直接印于电阻器上。
当电阻器允许偏差为±10％时用白色表示。
A、正确B、错误正确答案：B17.一般调试的程序分为通电前的检查和通电调试两大阶段。
电工电子技术基础试题及答案
电工电子技术基础试题及答案一、选择题(每小题2分，共30分)1、发现有人触电时，先做的是（）。
A、保证自身安全下让触电者尽快脱离电源B、观望C、迅速离开D、用手去拉触电者2、在潮湿的环境中，只允许使用（）进行照明。
A、 36 VB、12V手提灯C、220VD、380V3、某电容采用数码法标注“103 J”其电容量为（）。
A、0.01 μFB、1000 pFC、103 FD、10000 F4、在电阻标注方法中，精密电阻采用几个色环表示（）。
A、 4B、5C、3D、25、电流的单位是（）。
A、VB、UC、AD、I6、功率的单位是（）。
A、WB、JC、AD、V7、电动势的单位是（）。
A、WB、VC、AD、J8、电能的单位是（）。
A、JB、WC、AD、V9、在220V交流电路中，采用什么颜色的线来做保护线（）。
A、红色线B、黄绿双色线C、绿色线D、黄色线10、电源的3种状态不允许出现的是（）。
A、开路B、通路C、短路D、有载11、通电导体在磁场中所受电磁力的方向可用（）定则判定。
A、左手B、螺旋C、右手D、安培12、变压器铁芯采用的材料是（）。
A、硬磁B、软磁C、矩磁D、逆磁13、磁感线上任一一点（）方向与该点的磁场方向一致。
A、切线B、曲线C、直线D、S极14、某电容器的额定工作电压是250V，使用时其两端电压不能接（）V。
A、100B、380C、250D、15015、在电阻串联电路中，电阻具有分压作用，而在电阻并联电路中，电阻具有什么作用（）。
A、分压B、降压C、分流D、升压二、填空题(每空2分，共20分)1、电路通常有、和三种状态，电路中的电源不允许出现状态。
2、电源是把能转换成能的装置。
电源电动势的方向规定为由电源的极指向极。
3、电流的方向,规定为电荷移动的方向，在金属导体中电流的方向与电子的运动方向。
三、判断题(每小题2分，共20分)1、小鸟停在一根高压线上不会触电。
（）2、电流的方向,规定为正电荷定向移动的方向。
电工电子技术基础试卷
A、共射 B、共集 C、共基 D、不确定
A、电路外施电压大小 B、电路连接形式
三、简答题：
C、电路各元件的参数及电源频率
1.简述三相异步电动机直接起动的优缺点。
D、无法确定
2.预防触电事故发生或减轻触电产生常接受的防范措施是什么?
6.沟通电路的功率因数等于( B)。
3.提高功率因数的意义何在?
A、有功功率与无功功率之比 B、有功功率与视在功率之比
本文格式为 Word 版，下载可任意编辑，页眉双击删除即可。
电工电子技术基础试卷
电工电子技术基础试卷 电工电子技术基础试卷：
7.正弦沟通电的三个基本要素是幅度 、周期 和初相位 。 8.供电质量包括功率质量 、电压质量 和供电可靠 三个方面。 9.三相沟通异步电动机有鼠笼式 和绕线式 构成。 10.直流电动机的转子由电枢铁芯 、电枢绕组 和换向器 等组成。
中，电压放大倍数小于 1 的是( B)组态。
第2页共2页
11.时间继电器按延时方式可分为 通电延时和断电延时 两种。 12.依据反馈信号采样方式的不同，反馈可分为 正和负 。 13.场效应管有结型 场效应管和绝缘棚型 场效应管两大类，每类又 有 N 沟道和 P 沟道的区分。 二、选择题： 1.实际电压源在供电时，它的端电压( B)它的电动势。 A、高于 B、低于 C、等于 2.两个同频率正弦沟通电的相位差等于 180°，则它们相位的关系是 ( B)。 A、同相 B、反相 C、相等 3.正弦沟通电的最大值等于有效值的( A)。 A、 倍 B、二倍 C、1/2 倍
第1页共2页
本文格式为 Word 版，下载可任意编辑，页眉双击删除即可。
4.白炽灯的额定工作电压为 220V，它同意承受的最大电压是( C)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、判断题1．理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（错）2．因为正弦量可以用相量来表示，所以说相量就是正弦量。
（错）3．自耦变压器由于原副边有电的联系，故不能作为安全变压器使用。
（对）4．电动机的额定功率是指电动机轴上输出的机械功率。
（对）5．一个1/4W,100Ω的金属膜电阻，能够接在50V 电源上使用。
（错）6．三相对称电路中，负载作星形联接时，P 3I I l 。
（错）7．电阻、电流和电压都是电路中的基本物理量。
（错）8. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）9. 正弦量的三要素是指最大值、角频率和相位。
（错）10．负载作星形联接时，必有线电流等于相电流。
（对）11．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。
（错）12．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。
（错）13．中线不允许断开，因此不能安装保险丝和开关。
（对）14．互感器既可用于交流电路又可用于直流电路。
（ 错 ）15．变压器是依据电磁感应原理工作的。
（ 对 ）16．电机、电器的铁心通常都是用软磁性材料制成。
（ 对 ）17．自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。
（ 对 ）18．电动机的转速与磁极对数有关，磁极对数越多转速越高。
（ 错 ）19．三相异步电动机在满载和空载下起动时，起动电流是一样的。
（ 错 ）20．二极管若工作在反向击穿区，一定会被击穿。
（错）21．晶体管可以把小电流放大成大电流。
（对）22．在P 型半导体中，空穴是多数载流子，电子是少数载流子。
（对）23．晶体管可以把小电压放大成大电压。
（ 错 ）24．在N 型半导体中，空穴是多数载流子，电子是少数载流子。
（错）25．二极管两端加上正向电压就一定会导通。
（错）二、选择题1．电位和电压相同之处是( C )。
A ．定义相同B ．方向一致C ．单位相同D ．都与参考点有关2．两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )A ．4：1B ．1：4C ．1：2D ．2：13．有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( C )。
A ．8ΩB ．16ΩC ．4ΩD ．32Ω4．电路中两点间的电压高，则( B )。
A ．两点的电位高B ．两点间的电位差大C ．两点的电位一定为正D ．两点的电位一定为负5．一个由线性电阻构成的电器，从220V 的电源吸取1000W 的功率，若将此电器接到110V 的电源上，则吸取的功率为（ A ）。
A ．250WB ．500WC ．1000WD ．2000W6．图示电路中，A 、B 端电压U=（ A ）。
A ．-2VB ．-1VC ．2VD ．3V7．电路如图所示，如果电阻R 1增大，则电流表○A 的读数（ A ）。
A ．增大B ．减小C ．不变D ．不定8．图a)所示电路的戴维南等效电路为图b)中的( D )。
9．下图中电流I 为( A )。
A ．1AB ．2AC ．-1AD ．-2A10．某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ A ）。
A ．50mAB ．2.5mAC ．250mA D.500mA11．有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）。
A ．100W 灯泡最亮B ．25W 灯泡最亮C ．两只灯泡一样亮 D.不确定 12．将额定值为220V 、100W 的灯泡接在110V 电路中，其实际功率为（ C ）。
A ．100W B ．50W C ．25WD ．12.5W13．正弦电压)sin(ϕω+=t U u m 的波形如图所示，则ϕ=（ C ）。
A ．-30º B. 0º C. 30º D. 150º14．已知在R 、L 串联的正弦交流电路中，总电压U=30V ，L 上的电压U L =18V ，则R 上的电压U R =（ B ）。
A ．12V B. 24V C. 48V D. 48215．三相对称电路是指（ C ）。
A．三相电源对称的电路；B．三相负载对称的电路；C．三相电源和三相负载均对称的电路。
16．电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将（ A ）。
A．增大B．减小C．不变 D.以上均不对17．三相对称绕组在空间位置上应彼此相差（B ）。
A．60°电角度B．120°电角度C．180°电角度D．360°电角度18．在RL串联电路中，U R=16V，U L=12V，则总电压为（B ）。
A．28V B．20V C．2V D. 5V19．在测量电压时，电压表应（ B ）在负载两端。
A．串联B．并联C．任意接 D.不确定20．按照习惯，导体中（ A ）运动的方向为电流的方向。
A．电子 B．正电荷 C．电荷 D．离子21．角频率ω与频率ƒ之间的关系为（ A ）。
A．ω=2πƒ B．ω=1/ƒ C．ω=πƒ D．ω=ƒ22．我国使用的工频交流电频率为（ B ）。
A．45Hz B．50Hz C．60Hz D．65Hz23．在三相交流电中，有效值为最大值的（ D ）。
A．3倍 B．2倍 C．1/3倍 D．1/2倍24．已知交流电路中，某元件的阻抗与频率成反比，则该元件是（ C ）。
A．电阻 B．电感 C．电容 D．电动势25．当变压器一次侧电压一定时，若二次侧电流增大，则一次侧电流将（ A ）。
A．增大 B．减小 C．略有减小 D．不变26．熔断器在电动机控制线路中的作用是（ A ）。
A．短路保护 B．过载保护C．缺相保护 D．电流不平衡运行保护27．正弦交流电流的频率为50Hz，有效值是1A，初相角90°，其瞬时值表达式为（B ）。
A．i(t)=sin(314t+90°)A B．i(t)=2sin(314t+90°)AC．i(t)=cos(314t+90°)A D．i(t)=2cos(314t+90°)A28．负载三角形连接的对称三相电路，若线电压为380V，则相电压为（ A ）。
A ．220VB ．2202VC ．380VD ．3803V29．有效值2×220V 的正弦电压u ，当t=0时其瞬时值为220V ，则u 的瞬时值表达式是（ B ）。
A ．V t )90sin(220ο+ωB ．V t )30sin(2202ο+⨯ωC ．V t )30sin(440ο+ωD ．V t )90sin(440ο+ω30．制造普通变压器铁心的磁性材料是( B )。
A ．碳钢B ．硅钢片C ．铝镍钴合金D ．硬磁铁氧体31．通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为( B )。
A ．0.5A 或2AB ．1A 或5AC ．2A 或10AD ．3A 或15A32．一台变压器原、副绕组电压为60V/12V ，若副绕组接一电阻Ω=8t R ，则从原绕组看进去的等效电阻是（ D ）。
A ．40ΩB ．80ΩC ．120ΩD ．200Ω33．一台三相异步电动机工作在额定状态时，其电压为U N ，最大电磁转矩为T max ，当电源电压降到0.8U N ，而其他条件不变时，此时电动机的最大电磁转矩是原T max 的（ A ）。
A ．0.64倍B ．0.8倍C ．1.0倍D ．1.2倍34．三相异步电动机能耗制动的方法就是在切断三相电源的同时（ D ）。
A ．给转子绕组中通入交流电B ．给转子绕组中通入直流电C ．给定子绕组中通入交流电D ．给定子绕组中通入直流电35．三相异步电动机的旋转方向与通入三相绕组的三相电流（ C ）有关。
A ．大小B ．方向C ．相序D 、频率36．一台三相异步电动机的磁极对数p =2，电源频率为50Hz ，电动机转速n=1440r/min ，其转差率s 为( D )。
A ．1%B ．2%C ．3%D ．4%37．一台三相异步电动机，定子旋转磁场磁极对数为2，若定子电流频率为100Hz ，其同步转速为（ D ）。
A ．1200r/minB ．1500r/minC ．2000r/minD ．3000r/min38．晶体管三极管放大条件是（ B ）。
A ．发射结要正向偏置B ．发射结要正向偏置，集电结要反向偏置C．集电结要反向偏置D．发射结要反向偏置，集电结要正向偏置39．P型半导体是在本征半导体中加入微量的（ A ）元素构成的。
A．三价B．四价C．五价D．六价40．一般要求放大电路的（A ）。
A．输入电阻大，输出电阻小B．输入电阻小，输出电阻大C．输入电阻小，输出电阻小D．输入电阻大，输出电阻大41．放大器的电压放大倍数是在（ B ）时增大。
A．负载电阻减小B．负载电阻增大C．负载电阻不变D．电源电压升高42．PN结加正向电压时，其正向电流是（ A ）。
A．多子扩散而成B．少子扩散而成C．少子漂移而成D．多子漂移而成43．稳压二极管的正常工作状态是（C）。
A．导通状态 B．截止状态 C．反向击穿状态 D．任意状态44．测得某电路板上晶体三极管3个电极对地的直流电位分别为Ve=3v,Vb=3.7v,Vc=3.3v.则该管工作在（A）A 放大区B 饱和区C 截止区D 击穿区45．半导体三极管是一种（ C ）。
A．电压控制电压的器件 B．电压控制电流的器件C．电流控制电流的器件 D．电流控制电压的器件46.已知一正弦交流电压为u = 10sin（314t－30°）V，测得电阻上所消耗的功率为20W 则这个电阻阻值是（ A ）。
A、5Ω；B、10Ω；C、40Ω；D、70.7Ω47.解决放大器截止失真的方法是( C )。
A. 增大上偏电阻B.减小集电极电阻RCC. 减小偏置电阻D. 增大下偏电阻48、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（B ）W。
A、125B、250C、500D、100049、遇到电器失火或有人触电后第一反应应该是(B)。
A 、灭火、赶紧救人B 、断电后灭火救人C 、电话报告领导D 、原地呼喊。
50.任何一个有源二端线性网络的戴维南等效电路是( D )A.一个理想电流源和一个电阻的并联电路B.一个理想电流源和一个理想电压源的并联电路C.一个理想电压源和一个理想电流源的串联电路D.一个理想电压源和一个电阻的串联电路三、计算题1．计算如图电路中B 点的电位。
解 AC 支路的电压为：15)9(6=--=-=C A AC V V U （V ）AC 支路的电流为：1.0501001521=+=+=R R U I AC （mA ） 1)9(1001.0=-+⨯=+=C BC B V U V （V ）2．如下图所示，已知：E =2V ，R =1Ω。
