独立按键控制LED灯
4独立按键控制led灯
2）设置四个按键K1—K4，按下K1跑马灯，K2流水灯，K3鸳鸯戏水，K4则循环三种控制方式。
3）跑马灯：共8个LED逐次点亮，每隔100ms点亮一个LED，点亮100ms后关闭。
4）流水灯：共8个LED逐次点亮，每隔100ms点亮一个LED，点亮100ms后下一个LED点亮，当所有LED灯全部点亮后，延时100ms，然后全灭；然后继续上次操作。5）鸳鸯溪水灯：共8个LED，第一次1、3、5、7号灯点亮，延时100ms，关闭，延时100ms，2、4、6、8号灯点亮，延时100ms，关闭，延时100ms。然后继续上次操作。
{
P1=yua[i];
delay(100);
}
}
if(j==4)
{
for(i=0;i<9;i++)
{
P1=pao[i];
delay(100);
}
for(i=0;i<9;i++)
{
while(key2==0)
{
}
j = 2;
}
}
if(key3==0)//如果检测到低电平，说明按键按下
{
delay(10);//延时去抖，一般10-20ms
if(key3==0) //再次确认按键是否按下，没有按下则退出
{
while(key3==0)
{
}
j = 3;
}
}
if(key4==0)//如果检测到低电平，说明按键按下
{
delay(10);//延时去抖，一般10-20ms
if(key4==0) //再次确认按键是否按下，没有按下则退出
单片机独立按键控制led灯实验原理
主题：单片机独立按键控制LED灯实验原理目录1. 概述2. 单片机独立按键控制LED灯实验原理3. 实验步骤4. 结语1. 概述单片机在现代电子设备中起着至关重要的作用，它可以通过编程实现各种功能。
其中，控制LED灯是单片机实验中常见的任务之一。
本文将介绍单片机独立按键控制LED灯的实验原理及实验步骤，希望对初学者有所帮助。
2. 单片机独立按键控制LED灯实验原理单片机独立按键控制LED灯的实验原理主要涉及到单片机的输入输出端口及按键和LED的连接方式。
在单片机实验中，按键与单片机的输入端口相连，LED与单片机的输出端口相连。
通过按键的按下和松开来改变单片机输出端口电平，从而控制LED的亮灭。
3. 实验步骤为了完成单片机独立按键控制LED灯的实验，需要按照以下步骤进行操作：步骤一：准备材料- 单片机板- 按键- LED灯- 连线- 电源步骤二：搭建电路- 将按键与单片机的输入端口相连- 将LED与单片机的输出端口相连- 连接电源步骤三：编写程序- 使用相应的单片机开发软件编写程序- 程序中需要包括按键状态检测和LED控制的部分步骤四：烧录程序- 将编写好的程序烧录到单片机中步骤五：运行实验- 按下按键，观察LED的亮灭情况- 确保按键可以正确控制LED的亮灭4. 结语通过上述实验步骤，我们可以实现单片机独立按键控制LED灯的功能。
这个实验不仅可以帮助学习者了解单片机的输入输出端口控制，还可以培养动手能力和程序设计能力。
希望本文对单片机实验初学者有所帮助，谢谢阅读！实验步骤在进行单片机独立按键控制LED灯实验时，需要按照一定的步骤进行操作，以确保实验能够顺利进行并取得预期的效果。
下面将详细介绍实验步骤，帮助读者更好地理解和掌握这一实验过程。
1. 准备材料在进行单片机独立按键控制LED灯实验前，首先需要准备相应的材料。
这些材料包括单片机板、按键、LED灯、连线和电源。
在选择单片机板时，需要根据具体的实验需求来确定，常见的有51单片机、Arduino等，不同的单片机板具有不同的特性和使用方法，因此需要根据实验要求来选择适合的单片机板。
使用按键控制LED灯亮—按键控制LED灯亮灭程序编写
9课Βιβλιοθήκη 任务编写由一个按键按制一个 LED 灯，当 按键按下时，LED 灯亮再按时 LED 灯 灭的 C 语言程序。
单片机技术及应用
单片机技术及应用
1
工作任务
任务要求：
当独立按
键 key 按下时， 发光二极管
LED 点亮，松 开按键 key 时 发光二极管
LED 熄灭。
任务分析：
按下
P3.0端口为“0”
程
亮
按键Key
序 控
松开
P3.0端口为“0”
制
灭
2
程序设计流程
一、流程图
二、按键软件延时消抖
1.延时程序编写
void delay(uint x)//ms延时函数 { uchar i; while(x--) for(i=0;0<i<123;i++)
下载程序及硬件调试
1.下载程序
2.连接电路
电路连接表
控制端口
连接位置
P1.0
VD26
P3.0
KEY1
3.硬件调试
7
成果展示及评价
•学生进行作品展示
8
任务小结
•学生小结：小组代表总结本组的学习心得，学会了什么， 还有什么没有理解等等。 •教师小结：教师对每组的成果进行点评，并对本节课的知识 点进行总结。
while(1) {
if(key==0) { delay(10)； if(key==0) { 灯亮;} } } else {灯灭;} }
4 程序仿真调试
一、利用Proteuse软件绘制电路图
步骤： 打开Protues 软件 创建工程 创建文件 放置元件 连接电路 保存
二、装载Hex文件并仿真
按键控制多种花样霓虹灯设计
应用工程学院单片机应用技术实训报告专业：应用电子学号：1504150137姓名：许林日期：2016/12/24项目一按键控制多种花样霓虹灯设计一、任务目的1.理解实验板独立按键部分的电路原理。
2.掌握循环类、位操作类指令的应用。
3.熟练掌握51单片机集成开发软件的使用。
4.巩固C语言知识并灵活运用到单片机编程。
二、任务要求使用按键控制多种花样霓虹灯设计，电路板上有8个自上而下排列整齐的发光二极管，需要根据一个（或者三个）按键的输入来实现以下3种显示状态的切换：a.全部闪烁b.至上而下流水灯循环c.第8、6、4、2、1、3、5、7个发光二极管循环三、硬件电路设计四、软件设计#include<regx51.h>unsigned int n;void delayms(n){unsigned char i,j,k;for(i=15;i>0;i--)for(j=202;j>0;j--)for(k=81;k>0;k--);}void main(){unsigned char key,a,m;unsigned char codeled[]={0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff, 0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0xbf,0xef,0xfb,0xfe,0x7f,0xdf,0xf7,0xfd};P0=0xff;while(1){key=0;while(key==0){key=P3;key=~key;}while(key==0);switch(key){case 0x04:a=0;break;case 0x08:a=1;break;case 0x10:a=2;break;default:break;}do{for(m=0;m<8;m++){P0=led[a*8+m];delayms(10);P0=0xff;}key=P3;key=~key;}while(key==0);}}编程思想：用16进制数对对单片机编程，从而实现对彩灯控制。
使用按键手动控制LED灯亮灭—独立按键及C语言相关知识
表达式
关系运算符
表达式
二、选择语句
1.if 语句
基本形式
if(表达式) {语句；}
流程图
功能
如果表达式 的值为真， 则执行语句， 否则不执行。
做一做
当x=-1 时，执行下列语句， 其结果为？if(x>0) y=3;
单片机技术及应用
基本形式
流程图
if(表达式 1) {语句 1;}
else if(表达式 2) {语句 2;}
else if(表达式 3) {语句 3;} ……
else if(表达式 m) {语句 m;}
else {语句 n;}
功能
如果表达式的１的结 果为“真”，则执行 语句 1，并退出 if 语句； 否则去判断表达式 2， 如果表达式２为 “真”，则执行语句 2， 并退出 if 语句；否则 去判断表达式3.……最 后表达式 m 也不成立， 就去执行 else 后面的 语句 n。
单片机技术及应用
情境引入：
在我们的教室都装了一个开关来控制 电灯的亮灭，今天我们利用独立按键来控 制单片机LED灯的亮灭。
1 独立按键 2
：在哪些家用电器中会用到这种按键？
2
独立按键工作原理
一、硬件电路
二、按键工作原理
消抖的方法： 硬件消抖 软件消抖
2 C语言相关知识
一、关系运算符和关系表达式
2.if......else......语句
基本形式
流程图
if(表达式) {语句1；} else {语句2；}
功能
如果表达式 的值为真， 则执行语句 1，否则执 行语句 2。
做一做
当x=-1 时，执行下列语句，其 结果为？if(x>0)y=3;else y=x+1;
独立按键控制LED灯

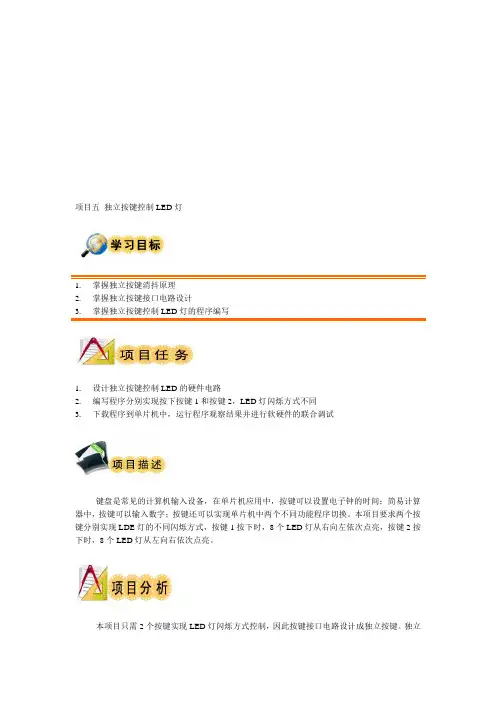

项目五独立按键控制LED灯1.掌握独立按键消抖原理2.掌握独立按键接口电路设计3.掌握独立按键控制LED灯的程序编写1.设计独立按键控制LED的硬件电路2.编写程序分别实现按下按键1和按键2，LED灯闪烁方式不同3.下载程序到单片机中，运行程序观察结果并进行软硬件的联合调试键盘是常见的计算机输入设备，在单片机应用中，按键可以设置电子钟的时间；简易计算器中，按键可以输入数字；按键还可以实现单片机中两个不同功能程序切换。

本项目要求两个按键分别实现LDE灯的不同闪烁方式，按键1按下时，8个LED灯从右向左依次点亮，按键2按下时，8个LED灯从左向右依次点亮。
本项目只需2个按键实现LED灯闪烁方式控制，因此按键接口电路设计成独立按键。
独立按键即每个按键直接与单片机I/O端口连接，当按键按下和弹开时，单片机I/O端口呈现不同的电平。
独立按键接口电路可以设计成当按键按下时，单片机I/O端口为高电平或者低电平，读者可以根据自己的需求自行设计。
单片机应用中的独立按键多是机械弹性开关，在按键按下和弹开时，由于按键的机械特性，有抖动产生。
消除抖动有硬件方式和软件方式，软件方式就是编程读取I/O端口电平时，产生一个5ms～10ms延时后，再次读取I/O端口电平，以确认按键是否按下或弹开。
1.独立按键与矩阵按键键盘是实现人机交互的重要计算机输入设备,其中按键按照结构原理可分为两类,一类是触点式开关按键,如机械式开关、导电橡胶式开关等；另一类是无触点式开关按键，如电气式按键，磁感应按键等。
按键按照接口原理可分为编码键盘和非编码键盘，编码键盘是用硬件来实现对键的识别，非编码键盘由软件来实现按键的识别。
非编码键盘按连接方式可分为独立按键和矩阵按键。
独立按键特点是每个按键占用一条I/O线，当按键数量较多时，I/O口利用率不高，但程序编制简单，适合所需按键较少的场合。
矩阵按键特点是电路连接复杂，软件编程较复杂，但I/O口利用率高，适合需要大量按键的场合。
