630KVA变压器验收表
变压器检修验收标准
变压器检修验收标准1户外式6 kV 及以下变压器1.1铁芯1.1.1硅钢片无灼伤、严峻变色，无卷边毛刺〔卷边毛刺不超过0.1mm〕、变形。
1.1.2局部更换或修理铁心时，选用的硅钢片材质、厚度应符合原厂家的要求，铁损不超过规定。
1.1.3硅钢片绝缘良好，绝缘层外表颜色均匀，两面漆膜厚度应在0.01-0.015mm 内，绝缘电阻≥900Ωcm2 ／片。
1.1.4铁芯截面不得歪斜，一般在宽度方向偏移不得超过：直径在130 mm 以内的铁芯柱应在士2m 以内；直径在130mm 以上者，应在士3mm 以内；长度方向偏移应在土3mm 以内。
硅钢片接缝间隙一般不大于：铁芯直径在230mm 以下者不大于1mm，个别不超过2mm，直径在230 mm 以上者不大于1-2 m m，个别不超过3mm。
1.1.5铁芯必需夹紧。
铁芯柱夹固，应承受无碱玻璃带或环氧树脂无纬带绑扎，绑扎后加热固化或用铁扼夹件，螺栓夹紧。
固定铁芯的螺栓紧固无松动、无脱扣现象。
穿芯螺栓绝缘良好，用1000 V 摇表测定，应不低于2MΩ。
1.1.6铁芯及其全部金属件，除穿芯螺栓外，都必需牢靠接地。
1.2线圈1.2.1压紧螺栓及垫板紧固，防松装置齐全，压力均匀，线圈无移动、无变形、清洁无油垢，油道无堵塞。
1.2.2 变压器线圈绝缘。
一无破损、松动，无放电痕迹，其绝缘状态，按如下四级来判定：a 第一级：线圈绝缘良好，色泽颖、无变色、弹性良好，用手按时没有残留变形。
b 其次级：线圈绝缘合格。
颜色变深，但不过热，质硬而结实，无开裂现象，手按无裂纹。
c 第三级：线圈绝缘己发脆，颜色变黑，手按时发生微小裂纹或变形。
d 第四级：线圈绝缘物变酥，颜色变黑，．手按时绝缘物脱落，并产生严峻变形和损坏。
线圈绝缘到达第四级状态时，必需更换线圈。
大修后的线圈必需到达其次级以上状态。
三相直阻和二次电压应符合规定和电力变压器大修后的技术参数及偏差见表5—2—291.2.3线圈构造、排列和绝缘等级必需符合出厂规定1.2.4更换线圈导线的参数应与原出厂规定值相符1.2.5线圈接头无过热痕迹或脱焊、虚焊、松动现象。
630KVA箱式变电站报价单
800KV A箱式变电站报价单序号名称总价备注1箱式变壳体14000.004000*2200*高2高压进线柜12690.003低压进线柜13680.004低压出线柜10320.005低压电容柜15140.006连接母排6400.007合计金额72230.008本报价不含变压器不含箱变一切验收费用不含低压计量部分本报价所有元器件为德力西产品电容盘补420KV AR报价单位：平原县精诚电器有限公司高压进线柜名称型号数量单价总价高压负荷开关FZN40-12RD630A17000.007000.00带电显示器DXN-Q1套280.00280.00避雷器HY5WS2-17/3180.00540.00穿墙套管JCD3-Q350.00150.00铜排60*63米240.00720.00辅助材料200.008890材料费用8890.00企业成本2600.00外壳1200.00合计金额12690.00低压进线柜名称型号数量单价总价电流互感器LMK1000/5350.00150.00电流表42L6-1000/5325.0075.00电压表42L6450V125.0025.00转换开关LW5-16YH3/3135.0035.00断路器DW15-16001600A13400.003400.00刀开关HD13BX-1500/3111200.001200.00信号灯AD165 3.0015.00按钮LAY33 4.0012.00保险RT18-326A3 6.0018.00零线夹LMJ60*6210.0020.00母线夹ZMJ100*10120.0020.00铜排80*613米320.004160.00辅助材料600.009730材料费用9730.00企业成本2750.00柜体1200.00总计金额13680.00低压出线盘1#名称型号数量单价总价电流互感器LMK400/5425.00100.00电流表42L6-400/5425.0010.00刀开关HD13BX-1500/3111200.001200.00断路器CDM1-400/33008400.001600.00零线夹LMJ50*5110.0010.00母线夹ZMJ60*6120.0020.00铜排80*69米320.002880.0040*46米100.00600.00辅助材料500.006920材料费用6920.00企业成本2200.00柜体1200.00总计金额10320.00低压电容名称型号数量单价总价电流互感器LMK600/5325.0075.00电流表42L6-600/5325.0075.00刀开关HD13BX-1000/311900.00900.00断路器DZ47-631430.00520.00接触器CJ19-631114150.002100.00电容BSMJ0.45420KVAR11.004620.00信号灯AD1610 3.0030.00控制器JKG1450.00450.00零线夹LMJ50*5110.0010.00母线夹ZMJ60*6120.0020.00铜排50*59米160.001440.00辅助材料700.0010940材料费用10940.00企业成本3000.00柜体1200.00总计金额15140.00。
变压器调试报告标准表格
能源公司电气试验报告电力变压器试验报告能源公司锅炉房运行编号干式变压器安装位置2．绕组直流电阻测量．交流耐压试验7．试验结论：本次试验执行标准：电气装置安装工程电气设备交接试验标准《GB 50150-2006 》试验负责人：试验人员：试验日期：试验性质：交接试验能源公司电气试验报告电力变压器试验报告安装位置: 吐渔水35kV 变电站运行编号: 1# 站用变（041 ）1．绝缘电阻测量．绕组直流电阻测量3．变比测量1、 各分接的电压比与铭牌值应无明显差别，且符合规律。
2、 35kV 以下，电压比小于 3 的变压器允许为± 1.0%；其它变压器，额定分接电压比偏差为± 0.5%，其它分接电压比应在变压器阻抗电压值（ %）的（ 1/10 ）以内，但偏差不得大于± 1.0%。
． 交流耐压试验． 试验结论：本次试验执行标准：电气装置安装工程电气设备交接试验标准《 GB50150-2006 》试验负责人： 试验人员：试 验 日期：试验性质： 交接试验2% 。
能源公司电气试验报告电力变压器试验报告．绝缘电阻测量．绕组直流电阻测量值的 2%；．变比测量3、 各分接的电压比与铭牌值应无明显差别，且符合规律。
4、 35kV 以下，电压比小于 3 的变压器允许为± 1.0%；其它变压器，额定分接电压比偏差为± 0.5%，其它分接电压比应在变压器阻抗电压值（ %）的（ 1/10 ）以内，但偏差不得大于± 1.0%。
5． 试验结论：本次试验执行标准：电气装置安装工程电气设备交接试验标准《 试验人员： 试验性质： 交接试验GB 50150-2006 》试验负责人： 试 验 日期：。

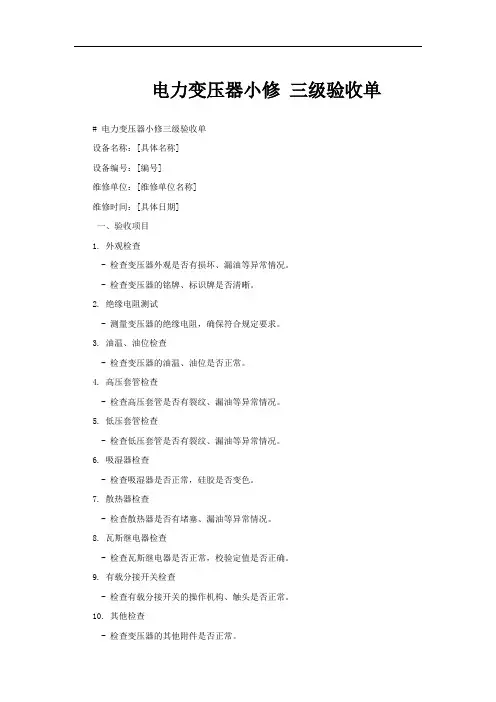

电力变压器小修 三级验收单
电力变压器小修三级验收单
# 电力变压器小修三级验收单
设备名称：[具体名称]
设备编号：[编号]
维修单位：[维修单位名称]
维修时间：[具体日期]
一、验收项目
1. 外观检查
- 检查变压器外观是否有损坏、漏油等异常情况。
- 检查变压器的铭牌、标识牌是否清晰。
2. 绝缘电阻测试
- 测量变压器的绝缘电阻，确保符合规定要求。
3. 油温、油位检查
- 检查变压器的油温、油位是否正常。
4. 高压套管检查
- 检查高压套管是否有裂纹、漏油等异常情况。
5. 低压套管检查
- 检查低压套管是否有裂纹、漏油等异常情况。
6. 吸湿器检查
- 检查吸湿器是否正常，硅胶是否变色。
7. 散热器检查
- 检查散热器是否有堵塞、漏油等异常情况。
8. 瓦斯继电器检查
- 检查瓦斯继电器是否正常，校验定值是否正确。
9. 有载分接开关检查
- 检查有载分接开关的操作机构、触头是否正常。
10. 其他检查
- 检查变压器的其他附件是否正常。
二、验收结论
1. 维修工作是否符合要求。
2. 变压器是否可以投入运行。
三、验收人员签字
1. [维修单位负责人签字]
2. [运行单位负责人签字]
3. [监理单位负责人签字]
请注意，以上内容仅供参考，你可以根据实际情况进行修改和完善。
如果你还有其他问题或需要进一步的帮助，请随时向我提问。
表1.0.5 1600kVA(kvar)及以下油浸变压器(油浸电抗器)安装 分项工程质量验收表
安装位置
电压等级
型号规格
制造厂家
工序
检验项目
性质
质量标准
质量验收结果
单项结论
基础安装
基础检查
符合设计文件要求
与预埋件连接
牢固
本体就位
位置
符合设计文件要求
与基础配合
牢固
附件安装
气体继电器安装
密封及校验
主控
年 月 日
动作可靠
装置密封
无渗油
分接头位置与指 示器指示
主控
对应，且指示正确
温度控制器指示
正常
绝缘油
试验
主控
合格
油位
主控
正常
其他
中性点接地
主控
符合设计文件要求
（或一点引下，与相 邻主接地网两点可靠
连接）
苴加I碣士秣拉4⅛分别接地，且接地牢
基础及本体接地固、导通良好
验收结论：
验收单位签字
施工单位
年 月 日
监理单位
良好、合格
继电器安装
水平、标志方向正确
连通管升高坡度
符合产品技术文件要 求
安全气道安装
管道导通性
畅通
膜片外形
主控
完整、无变形
法兰密封
无渗漏
温度计安装
插孔内介质及密 封
同箱内绝缘油，良 好、严密
测温包毛细管导 通
弯曲半径大于50mm
吸湿器安装
与储油柜连接
牢固、密封，管道通 畅
油封油位
在油面线处
吸湿剂
干燥
工程编号:
表号:
干式变压器技术规格书
干式变压器技术规格书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII一、工程概述本技术规格书用于青岛市城市粪便无害化采购电器设备中的干式变压器SCB10-630。
它对干式变压器的制造、安装、试验、供货的相关工作提出了最低要求。
青岛市城市粪便无害化采购电器设备项目干式变压器采用SCB10型，共1台。
二、标准和规范本设备的制造、试验和验收除了满足本技术规格书的要求外，还符合如下标准：IEC76-1,2,3,4,5 《电力变压器》IEC726 《干式变压器》IEC551 《变压器和电抗器噪音测量》GB1094 -1996 《电力变压器》GB6450-1986 《干式变压器》GB10228-2008 《三相干式变压器技术条件》GB311.1 《高压输变电设备的绝缘配合》GB311.2 《绝缘配合第2部分: 高压输变电设备的绝缘配合使用导则》GB311.6 《高电压测量标准空气间隙》GB5582 《高压电力设备外绝缘污秽等级》GB16927 《高电压试验技术》GB/T 10088-2004 《6kV~500kV级电力变压器声级》GB4208-2008 《外壳防护等级》GB191 《包装贮运标志》上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所列标准版本均为有效。
所有标准都会被修订，供需双方应探讨使用上述标准最新版本的可能性。
标准之间有矛盾时，按技术要求较高的标准执行。
三、供货内容1、设备名称：干式变压器2、设备数量：共1台3、设备型号：SCB10-630/10/0.4四、使用环境条件1、周围空气温度最高温度： +45 ℃；最低温度： - 10 ℃；2、海拔高度：不大于 2000m3、户内环境湿度（相对湿度）日平均不大于 95% ；月平均不大于 85% 。
4、地震列度： 8 度水平加速度： 0.25 g ，垂直加速度： 0. 125 g5、爬电比距：（在最高工作电压下）2.0cm/kV6、环境污秽等级：Ⅱ级五、变压器主要技术参数1、额定容量：630KVA2、电压比：10±2*2.5%/0.43、连接组别：Dyn114、短路阻抗：6%5、额定频率：50HZ6、相数：三相7、冷却方式：AN/AF8、绝缘水平：1）高压绕组a.最高电压12kVb.额定雷电冲击耐压（峰值）75kVc.额定短时工频耐压1min（有效值）35kV2）低压绕组a.额定雷电冲击耐压（峰值）10kVb.额定短时工频耐压1min（有效值） 3kV9、泄漏比距(最高工作电压下)：不小于2.5cm/kV10、绝缘等级：H级考核（最高温升125K，温度极限180℃），F级运行（最高温升100Ｋ，温度极限155℃）11、当变压器投入风扇运行即冷却方式为AF时，变压器能在150%额定容量下长期连续运行。
关于规范中小型变压器系列段和型式试验
关于规范中小型变压器产品型号、名称、系列段和型式试验的意见前 言变压器分为电力变压器和特种变压器。
国内传统习惯容量 ≤500kVA的称为小型变压器，容量在630～6300kVA的称为中型变压器，容量在8000～63000kVA的称为大型变压器，容量>63000kVA的称为特大型变压器。
因此，称中小型变压器，习惯上是指35kV及以下，容量在6300kVA及以下的电力变压器，其用途多作供电和配电使用。
中小型变压器按绕组耦合方式分独立和自“耦”两种，按相数分“单”相和“三”相两种，按绕组外绝缘介质分则有变压器油、空气“干式”气体类、“成”形固体类和高“燃”点油类；“干式”则又分包“封”式和非包封式两类；按调压方式则有无励磁调压和有“载”调压两种；按线圈材质分有铜、铜“箔”、铝、铝“箔”，按铁芯材质分有电工钢片和非晶合金两类，其它有多种，但在供配网不常使用。
本意见中条款如与相关国标或行标相抵触时，按国标或行标执行。
一、中小型变压器产品型号、名称制定的依据标准GB1094.11-2007《电力变压器第11部分:干式变压器》GB/T10228-1997《干 式电力变压器技术参数和要求》GB/T6451-1999《三相油浸式电力变压器技术参数和要求》JB/T10217-2000《组合式变压器》JB/T3837《变压器类产品型号编制方法》JB/T10318-2002《油浸式非晶合金铁心配电变压器技术条件和参数》JB/T10544-2006《地下式变压器》二、中小型变压器产品型号组成型式及型号字母排列顺序及涵义1．电力变压器产品型号组成型式特殊使用环境代号电压等级kV额定容量kVA特殊用途或特殊结构损耗水平代号产品型号字母2．电力变压器型号字母排列顺序及涵义（见表1）序号 分 类涵 义代表的字母1 绕组耦合方式 独立自“耦” - ○ 2 相数“单”相 “三”相 D S 变压器油 空气（“干”式） “气”体浇注式“成”形固体包“绕”式3绕组外绝缘介质高“燃”点油- G Q C CR R 油浸式 A 级- B 级 B F 级- H 级 H 4 绝缘耐热等级干式C 级C 5 冷却装置种类 自然循环冷却装置 “风”冷却器 - F 6油循环方式自然循环-序号 分 类 涵 义 代表的字母7 绕组数 双绕组双“分”裂绕组 - F8 调压方式 无励磁调压有“载”调压 - Z9 线圈导线材质 铜铜“箔”铝铝“箔”“电缆”- B L LB DL10 铁芯材质 电工钢片非晶“合”金 - H“密”封式“串”联用“起”动用防雷“保”护用“调”容用低“噪”声用电“缆“引出“隔”离用电“容补”偿用“油”田动力照明用发电“厂”和变电所用同步电机“励”“磁”用“地”下用风力发电用核电用一般结构“立”体结构M C Q B T Z L G RB Y CY LC D F E R RL11 特殊用途或特殊结构卷（“绕”）铁心注1：对于同时具有两种及以上特殊用途特殊结构的产品，其字母间用“.”隔开。
电力变压器检验批质量验收记录
电力变压器检验批质量验收记录一、项目背景和目的1.1项目背景XXX电力公司计划购买一台10kV/0.4kV电力变压器，用于替换原有老化严重的变压器，以确保供电可靠性和电源质量。
1.2项目目的通过对电力变压器进行质量验收，确保其满足相关的技术规范和设计要求，保证设备的正常运行和使用安全。
二、验收人员和参与单位2.1验收人员验收人员：XXX、XXX、XXX见证人员：XXX、XXX评估人员：XXX、XXX2.2参与单位设备供应商：XXX公司设计单位：XXX设计院监理单位：XXX监理公司三、验收内容和要求3.1验收内容3.1.1设备完整性检查：检查变压器的设备完整性，包括外观、标志、铭牌等。
3.1.2技术参数检查：检查变压器的技术参数，包括额定容量、额定电压、变比、空载损耗等。
3.1.3绝缘电阻测量：使用专业测试仪器对变压器的绝缘电阻进行测量。
3.1.4耐压试验：对变压器进行耐压测试，测试电压为额定电压的1.25倍，测试时间为1分钟。
3.1.5交流电阻测量：使用专业测试仪器对变压器的交流电阻进行测量。
3.1.6过热试验：对变压器的绕组进行过热试验，测试时间为2小时，试验过程中要保证变压器的温度不超过额定温度。
3.2验收要求3.2.1设备完整性检查：变压器外观无明显缺陷，标志和铭牌清晰可辨。
3.2.2技术参数检查：变压器的技术参数符合设计要求和相关技术规范。
3.2.3绝缘电阻测量：变压器的绝缘电阻应符合相关技术规范的要求。
3.2.4耐压试验：变压器经过耐压试验后，无击穿和闪络现象。
3.2.5交流电阻测量：变压器的交流电阻应符合相关技术规范的要求。
3.2.6过热试验：变压器在过热试验中应能正常运行，绕组温度不超过额定温度。
四、验收结果和结论4.1验收结果4.1.1设备完整性检查：变压器外观无明显缺陷，标志和铭牌清晰可辨。
4.1.2技术参数检查：变压器的技术参数符合设计要求和相关技术规范。
4.1.3绝缘电阻测量：变压器的绝缘电阻符合相关技术规范的要求。
箱式变压器630KVA操作规程
为了保证公司生产设备的正常运行，对公司箱变低压总开关和出线开关具体操作方法如下：送电操作方法：
1.检查低压开关上的电源指示灯红绿黄正常，电压表指针360V--450V之间正常。
2.合上低压总开关闸刀,各分路无开关的合上分路闸刀检查一切正常.
3.按低压总开关上红色合闸按钮，开关自动合上并确认一切正常，仪表显示正常。
4.所有开关和闸刀都在合位，有警示牌挂上标示牌。
停电操作方法：
1.按低压总开关上绿色分闸按钮，确认出线电流表无指示。
2.拉开低压出线闸刀，拉开低压总开关柜上的总闸刀。
3.确认所有闸刀在分开位置，有警示牌挂上标示牌。
突发停电检查确认方法：针对生产中发生的停电，首先要检查确认现场停的是动力还是照明，如果动力和照明都停，应当要检查公司外部的箱式变，查看箱变低压总开关的电压表指示是否为零，功率表为零的话,确认变压器是否有蜂鸣声,有的话是低压总开关跳闸,没有的话应当是10KV线路开关跳闸,假如还没有电,那确认为线路停电,等待来电后恢复供电.
（旧）箱式变压器630KVA 低压总开关操作规程出线闸刀总开关闸刀电压电流
A.B.C 三相电分合闸按钮
辅助设备开关按钮至4F 电气室低压柜
电。
建筑工程电气设备验收现场检查记录表
建筑工程电气设备验收现场检查记录表
项目信息
- 项目名称：[填写项目名称]
- 项目地点：[填写项目地点]
- 项目负责人：[填写项目负责人]
- 验收日期：[填写验收日期]
电气设备检查情况
设备信息
验收情况说明
[在此处详细描述电气设备的验收情况，包括设备的安装位置、外观质量、功能测试情况等。
]
结论与意见
[在此处提出对电气设备验收的结论与意见，包括对已验收设备的合格与否的评定，以及对不合格设备的整改建议。
]
验收人员
1. 验收人员：[填写验收人员姓名]
2. 验收人员：[填写验收人员姓名]
3. 验收人员：[填写验收人员姓名]
监理单位意见
[在此处填写监理单位对电气设备验收情况的意见和建议。
]
建设单位意见
[在此处填写建设单位对电气设备验收情况的意见和建议。
]
注意事项
- 本验收记录表用于建筑工程电气设备的验收现场检查，应当根据实际情况进行修改和调整。
- 验收人员应细致、全面地检查电气设备的安装、质量和功能，并记录在表格中。
- 验收人员应对不合格设备提出整改建议，以确保电气设备的
质量和安全。
以上为建筑工程电气设备验收现场检查记录表完整版。
1#630KVA变压器试验报告干式
高压
24
60
正常
低压
2.6
60
正常
使用仪表
50KV高压试验变压器2500V-10000MO摇表变压器直流中阻测试
结论
仪以上项目试验合格（加盖检验专用章有效）
工作负责人：试验员：
36.37
909.33
油重
·
器身吊重
·
4
9750
5
9500
总重
冷却方式
6
7
生产厂家
正泰电气股份有限公司
试验数据
介质损耗角正切值
测量部位
试验电压
Tgo(%)
高→低及地
测温装置
低→高及地
气体继电器
绕组直流
电阻
测量
绕组
分接
实测值
R
R
R
高
压
(Ω)
1
1.369
1.373
1.371
2
1.327
1.331
1.329
1#630KVA
装置地点
肥东恒大绿洲首期永电工程局管分配电房
运行编号
1#变
设备铭牌
产品型号
SCB10-630-10
额定容量630kVA
相别3
频率50HZ
额定电压(V)
额定电流(A)
短路阻抗
5.94%
出厂序号
ZNG1608046
低压
400
高压
低压
高压
1
10500
接线组别
Dyn11油
号
·
2
10250
3
10000
3
1.285
1.289
1.287
箱式变电站检验规程
预装式箱式变电站检验规程箱式变电站外形检查4.1箱体成型后，应符合图纸要求，几何误差见下表。
表1对角线误差（单位：mm）表2外形尺寸及允许偏差（单位：mm）4.2箱式变电站的所有开孔应按图纸要求和《冷加工通用工艺规程》（编号：DY-01-GY）进行并满足箱式变电站自身结构及使用要求。
4.3箱式变电站的骨架应按《焊接通用规程》（编号：DY-02-GY）进行，框架焊接要牢固，不得漏焊，焊缝平整光洁、没有焊穿裂缝、溅渣气孔。
4.3.1吊柱是箱式变电站工艺重点，必须焊接牢固，焊口要有一定深度焊口焊满突出、不得有溅渣，以防在起吊过程中脱落。
4.4箱式变电站的箱体、柜体及其零部件的金属表面的涂覆加工工艺应按《喷涂工艺规程》进行，在柜体和箱体一米处观察不应有明显的色差和反光。
4.5组装式箱式变电站，对接处的立缝，水平公差值应一致，连接孔偏差应不大于1mm，对接处应能保持整体性能。
4.6变压器室内应对母线、电缆连接洞口进行封堵，达到防误入、防鼠、防火的要求。
5 高、低压配电装置的检查5.1一般检查5.1.1箱式变电站的供配电系统应正确并符合设计要求，图纸产品保持一致。
5.1.2所有电器设备及部件、元器件要符合图纸及相关技术要求的规定。
5.1.3箱式变电站的供配电系统应正确并符合设计要求，图纸产品保持一致。
5.1.4高、低压成套开关柜、低压成套无功功率补偿装置的导线截面和颜色、母线的制作应符合《大线制作通用工艺规程》（编号：DY-05-GY）、《二次线配置通用工艺规程》（编号：DY-07-GY）和《母线制作通用工艺规程》（编号:DY-06-GY）的要求。
5.1.5各电路导线端头的标识应与提供的原理图、接线图相一致。
5.1.6计量柜的计量互感器、电度表等必须按供电部门的验收要求备案，同时计量柜的铅封或明挂锁扣必须安全可靠。
5.1.7所用变压器规格、型号符合设计要求，安装符合规范及制造厂要求；油浸式变压器附件完好无损，变压器无渗漏油、油位正常，无锈蚀，油漆完好，相位标志正确；手动调压装置正常；所有密封良好，瓷件无损伤、裂纹。
箱式变电站检验规程完整版
箱式变电站检验规程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】预装式箱式变电站检验规程箱式变电站外形检查箱体成型后，应符合图纸要求，几何误差见下表。
表1对角线误差（单位：mm）表2外形尺寸及允许偏差（单位：mm）箱式变电站的所有开孔应按图纸要求和《冷加工通用工艺规程》（编号：DY-01-GY）进行并满足箱式变电站自身结构及使用要求。
箱式变电站的骨架应按《焊接通用规程》（编号：DY-02-GY）进行，框架焊接要牢固，不得漏焊，焊缝平整光洁、没有焊穿裂缝、溅渣气孔。
吊柱是箱式变电站工艺重点，必须焊接牢固，焊口要有一定深度焊口焊满突出、不得有溅渣，以防在起吊过程中脱落。
箱式变电站的箱体、柜体及其零部件的金属表面的涂覆加工工艺应按《喷涂工艺规程》进行，在柜体和箱体一米处观察不应有明显的色差和反光。
组装式箱式变电站，对接处的立缝，水平公差值应一致，连接孔偏差应不大于1mm，对接处应能保持整体性能。
变压器室内应对母线、电缆连接洞口进行封堵，达到防误入、防鼠、防火的要求。
5 高、低压配电装置的检查一般检查箱式变电站的供配电系统应正确并符合设计要求，图纸产品保持一致。
所有电器设备及部件、元器件要符合图纸及相关技术要求的规定。
箱式变电站的供配电系统应正确并符合设计要求，图纸产品保持一致。
高、低压成套开关柜、低压成套无功功率补偿装置的导线截面和颜色、母线的制作应符合《大线制作通用工艺规程》（编号：DY-05-GY）、《二次线配置通用工艺规程》（编号：DY-07-GY）和《母线制作通用工艺规程》（编号:DY-06-GY）的要求。
各电路导线端头的标识应与提供的原理图、接线图相一致。
计量柜的计量互感器、电度表等必须按供电部门的验收要求备案，同时计量柜的铅封或明挂锁扣必须安全可靠。
所用变压器规格、型号符合设计要求，安装符合规范及制造厂要求；油浸式变压器附件完好无损，变压器无渗漏油、油位正常，无锈蚀，油漆完好，相位标志正确；手动调压装置正常；所有密封良好，瓷件无损伤、裂纹。
630kVA箱变技术要求
中海石油中捷石化有限公司YBM-10/0.4-630箱变技术协议需方：供方：1 .总则1.1 本本协议适用于中海石油中捷石化有限公司YBM-10/0.4-630系列预装型箱变的使用条件、额定参数、技术要求、试验、包装运输、安装和维护等具体内容。
1.2本技术协议提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC标准和国际单位制（SI）。
1.3供方将严格执行本技术协议所列标准及相应的国家和行业相关技术要求和适用标准，有矛盾时，按较高标准执行。
供方在设备设计和制造中所涉及的各项规程，规范和标准遵循现行最新版本的标准。
1.4供方将提供一套满足本技术协议和所列标准要求的高质量产品及相应服务。
对本项目国家有关安全、环保等强制标准,供方完全能满足其要求。
1.5合同签订后5天内供方提供箱变的详细的设计图纸，由需方确认。
设备交货时，供方将按本技术的要求，提出合同设备的安装、接线图纸、实验报告、合格证、使用说明书给需方，由需方确认。
1.6供方采用的专利涉及到的全部费用均被认为已保含在设备总价内，供方保证需方不承担有关设备专利的一切责任。
1.7供方将提供高质量的设备。
这些设备是成熟可靠、技术先进的产品，并且供方已有多台相同容量设备制造、运行的成功经验。
1.8在合同签订后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目及费用由买卖双方共同商定。
当个别参数发生变化或供电局提出的要求引起补充变化不会引起供方技术方案的原则性调整时，供方承诺设备不加价。
1.9本技术协议为经济合同的合同附件，具有与经济合同同等的法律效力，是合同各方开展工作的依据，本协议与经济合同同时生效。
1.10有关设计、制造和其它未尽事宜，双方应本着互相配合、互相体谅的原则，进一步协商解决。
2．现场环境厂区位于河北沧州临港经济技术开发区临港化工园区境内。
变压器选型表
断路器 额定电流
In(A)
1000 1250 1600 2000 2500 3200 4000 5000
断路器极限 短路分断能力
Icu(kA)
65 65 65 65 65 65 65 100
过载长延时 脱扣器整定电流
Ir1(A)
774.4 975.7 1239.7 1548.8 1936.0 2478.3 3097.6 3873.1
变压器选型、配合表
序号
变压器容量 （kVA）
变压器额定电 高压进线电缆
流（A）
(mm2)
低压母线段规格
（TMY）
进线断路器选择
型号
可供选择附件
1
500
2
630
3
800
4
1000
5
1250
616007 Nhomakorabea2000
8
2500
704 887 1127 1408 1760 2253 2816 3521
3x70 3x95 3x95 3x95 3x120 3x120 3x150 3x150
800 1000 1250 1600 2000 2500 3200 4000
短路短延时 脱扣器整定电流
Ir2(A)
Ir2=4Ir1 Ir2=4Ir1 Ir2=4Ir1 Ir2=4Ir1 Ir2=4Ir1 Ir2=4Ir1 Ir2=4Ir1 Ir2=4Ir1
短路短延时 接地故障
脱扣时间 脱扣器整定电流
tr2(s)
Ir4(A)
0.4
Ir4=0.3Ir1
0.4
Ir4=0.3Ir1
0.4
Ir4=0.3Ir1
0.4
Ir4=0.3Ir1
630KVA箱式变压器 设备移交单
航空港区引水工程二级加压泵站
630KV A箱式变压器移交单
根据公司安排：航空港区引水工程二级加压泵站630KV A箱式变压器将用于刘湾水厂基建项目使用，具体清单如下：
1、630KVA箱式变压器一台（具体配置见设计图纸）及相关操作工具；
2、相关图纸资料如下；
户内负荷组合电器出厂检验记录原件1份；
户内高压负荷开关产品合格证原件1份；
FKN12A-12D系列使用说明书原件1份；
DW1系列万能式断路器使用说明书原件1份；
南阳瑞光变压器油浸式电力变压器使用说明书原件1份；
变压器产品合格证原件1份；
产品质量承诺书（南阳瑞光电气）原件1份；
电力变压器实验报告S11-M-630/10原件1份;
产品合格证（户内高压负荷开关）原件1份；
户内负荷组合电器出厂检验记录FKN12-12/630-20原件1份;
FKN12A-12D使用说明书原件1份；
3#YBW-/0.4-630KV A箱变一次系统图1份。
该移交单一式两份，双方在移交前应仔细检查核对清单内容，签
字盖章后接收单位（刘湾水厂项目部）即接收设备。
移交单位：接收单位：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、隔离开关正常
5、避雷器装置连接正常
6、远控、手动、自动开关正常
7、真空断路器接地完好
验收人员：生产技术科：
安全环保科：
企管科：
年 月 日
4、部分动作正常，保护回路正常，照明系统正常
5、行程开关正常，操作、均称
2、电镀件的镀层均匀、牢固、不脱落、不生锈
3、柜体接地良好
4、电容柜、补偿柜、出线柜接线正常
10
真空断路器
1、真空断路器分、合闸及储能指示器的指示应正确
2、真空断路器手动储能、合、分操作正常，接地刀闸、隔离刀闸操作灵活、到位
1、外观清洁、油漆完整、无裂纹、无破损、无放电痕迹、无渗漏油
2、引线螺栓紧固连接可靠、引线松紧适当，无明显过松现象
3、动作正常
8
高压开关柜
1，表面应光滑无裂纹、缺损，外表清洁；连盘螺栓紧固，与基础固定焊接可靠
2、柜体检查无变形；柜内照明完好；金属外壳漆色完整无损伤
3、瓷瓶、接线端子正常，机体无渗漏，接地极连接符合要求
630KVA箱式变压器验收报告单
设备型号：S11-M-630/10
序号
检查项目
检验标准
检验结果
合格
不合格
1
变压器本体外观
1、整体无渗漏油，密封性良好
2、油漆无脱落、无锈迹、无污渍、无压扁扭曲
2
变压器有载开关
1、动作灵活，无异响
2、有载调压切换装置的远方操作应动作可靠
3
变压器其他
1、变压器顶盖及周边的清洁
2、事故排油设施应完好，消防设施齐全
4
基座质量
1、基座尺寸符合要求
2、无地下水、留有通风口
3、基座质量符合要求
5
电缆敷设
1、电缆排列整齐，无重叠
2、固定帮扎牢固
3、垫层均匀、保护盖板铺设完整
6
电流互感器
1、互感器参数符合要求
2、螺栓紧固、连接可靠、外表面无损伤、无裂纹
3继电指示正常
4、动作正常
7
