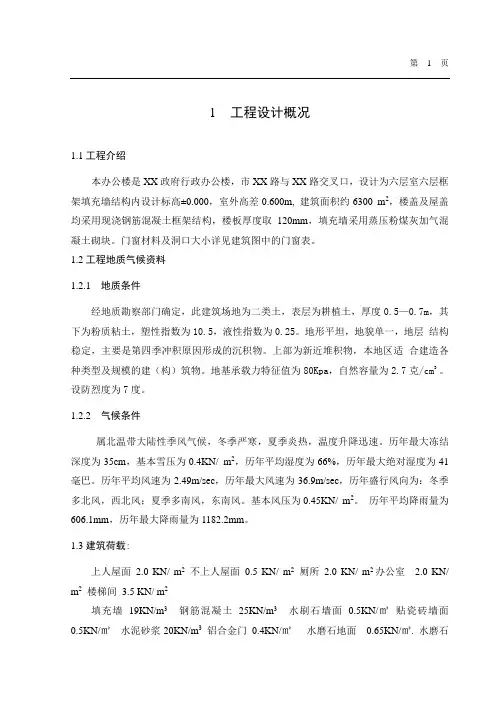

1工程设计概况1.1工程介绍本办公楼是XX政府行政办公楼，市XX路与XX路交叉口，设计为六层室六层框架填充墙结构内设计标高±0.000，室外高差0.600m, 建筑面积约6300 m2，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用蒸压粉煤灰加气混凝土砌块。
门窗材料及洞口大小详见建筑图中的门窗表。
1.2工程地质气候资料1.2.1 地质条件经地质勘察部门确定，此建筑场地为二类土，表层为耕植土，厚度0.5—0.7m，其下为粉质粘土，塑性指数为10.5，液性指数为0.25。
地形平坦，地貌单一，地层结构稳定，主要是第四季冲积原因形成的沉积物。
上部为新近堆积物，本地区适合建造各种类型及规模的建（构）筑物。
地基承载力特征值为80Kpa，自然容量为2.7克/cm3 。
设防烈度为7度。
1.2.2 气候条件属北温带大陆性季风气候，冬季严寒，夏季炎热，温度升降迅速。
历年最大冻结深度为35cm，基本雪压为0.4KN/ m2，历年平均湿度为66%，历年最大绝对湿度为41毫巴。
历年平均风速为2.49m/sec，历年最大风速为36.9m/sec，历年盛行风向为：冬季多北风，西北风；夏季多南风，东南风。
基本风压为0.45KN/ m2。
历年平均降雨量为606.1mm，历年最大降雨量为1182.2mm。
1.3建筑荷载:上人屋面 2.0 KN/ m2不上人屋面0.5 KN/ m2厕所2.0 KN/ m2办公室 2.0 KN/ m2楼梯间3.5 KN/ m2填充墙19KN/m3钢筋混凝土25KN/m3水刷石墙面0.5KN/㎡贴瓷砖墙面0.5KN/㎡水泥砂浆20KN/m3铝合金门0.4KN/㎡水磨石地面0.65KN/㎡. 水磨石地面，10mm面层，20mm水泥砂浆打底。
120mm钢筋混凝土板，15厚天棚水泥砂浆抹灰，吊顶棚。
2 初步设计及侧移刚度计算2.1梁柱截面、梁跨度及柱高度的确定本办公楼采用柱距为5800×6000的柱网，层高取4.2m，本办公楼的柱网布置图如下图所示：图2.1柱网布置图2.1.1 初估截面尺寸1、取柱：b×h=600mm×600mm2、梁，梁编号如下图：L1: h=(1/12～1/8)×3000=250～375 取h=400mmb=(1/3～1/2)H=(1/3～1/2)×400=133～200 取b=250mmL2: h=(1/12～1/8)×6000=500～750 取h=700mmb=(1/3～1/2)H=(1/3～1/2)×700=233～350 取b=300mmL3: h=(1/12～1/8)×2800=230～350 取h=350mmb=(1/3～1/2)H=(1/3～1/2)×450=130～225 取b=250mmL4: h=(1/12～1/8)×5800=480～725 取h=700mmb=(1/3～1/2)H=(1/3～1/2)×700=233～35 0 取b=300mmL5: h=(1/12～1/8)×8600=716～1075 取h=750mmb=(1/3～1/2)H=(1/3～1/2)×750=250～375 取b=400mm图2.2梁布置示意图2.1.2 梁的计算跨度框架梁的计算跨度以上柱形心为准，由于建筑轴线与柱轴线重合，故计算跨度如下：图2.3梁的计算跨度2.1.3 柱高度底层柱h=4.2m（不考虑基础）其他层h=3.6m图2.4横向框架计算简图及柱编号2.2荷载计算2.2.1 屋面均布恒载二毡三油防水层0.35 kN/ m2冷底子有热玛蹄脂0.05 kN/ m2 20mm厚1：2水泥砂浆找平0.02 ×20=0.4 kN/ m2 100～140厚(2%坡度)膨胀珍珠岩(0.1+0.14)×7/2=0.84 kN/ m2 120mm厚现浇钢筋混凝土楼板0.1×25=2.5 kN/ m2 15mm厚纸筋石灰抹底0.015×16=0.24 kN/ m2共计 4.88 kN/ m2屋面恒载标准值为：（52+0.24）×（6×2+2.4+0.24）×4.88=3732.20 kN2.2.2 楼面均布恒载按楼面做法逐项计算25厚水泥砂浆找平0.025×20=0.05 kN/ m2 120厚现浇钢筋混凝土楼板0.12×25=2 kN/ m2 15厚纸筋石灰抹灰0.015×16=0.24 kN/ m2共计 3.29kN/ m22.2.3 楼面恒载标准值为：（52+0.24）×（6×2+2.4+0.24）×3.29=2477.93kN2.2.3 屋面均布活载计算重力荷载代表值时，仅考虑屋面雪荷载：0.2×（52+0.24）×（6×2+2.4+0.24）=152.95 kN2.2.4 楼面均布活荷载楼面均布活荷载对于办公楼一般房间为22.0KN/ m2，走道、消防楼梯为2.5 kN/ m2，为计算方便，偏安全的统一取均布活荷为2.5 kN/ m2。
