DTII（A）型带式输送机摘要本次毕业设计是关于矿用固定式带式输送机的设计。
首先对胶带输 送机作了简单的概述；接着分析了带式输送机的选型原则及计算方法； 然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设 计；接着对所选择的输送机各主要零部件进行了校核。
普通型带式输送 机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧 装置以及胶带。
最后简单的说明了输送机的安装与维护。
目前，胶带输 送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式 胶带输送机就是其中的一个。
在胶带输送机的设计、制造以及应用方面, 目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送 机过程中存在着很多不足。
本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工 作有一定的参考价值。
关键词：带式输送机；选型设计；主要部件AbstractThe design is a graduation project about the belt conveyor used in coal mine. At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End, Intermediate Structure, Loop TakeUp and Belt. At last, it is explanation about fix and safeguard of the belt conveyor. Today, long distance, high speed, low friction is the direction of belt conveyor’s development. Air cushion belt conveyor is one of them. At present, we still fall far short of abroad advanced technology in design, manufacture and using. There are a lot of wastes in the design of belt conveyor.Keyword: belt conveyor;Lectotype Design;main parts目 录1绪论 (6)2带式输送机概述 (7)2.1 带式输送机的应用 (7)2.2 带式输送机的分类 (7)2.3 各种带式输送机的特点 (8)2.4 带式输送机的发展状况 (9)2.5 带式输送机的工作原理 (10)2.6 带式输送机的结构和布置形式 (12)2.6.1 带式输送机的结构 (12)2.6.2 布置方式 (13)3 带式输送机的设计计算 (15)3.1 已知原始数据及工作条件 (15)3.2 计算步骤 (16)3.2.1 带宽的确定 (16)3.2.2 输送带宽度的核算 (19)3.3 圆周驱动力 (19)3.3.1 计算公式 (19)3.3.2 主要阻力计算 (21)3.3.3 主要特种阻力计算 (23)3.3.4 附加特种阻力计算 (24)3.3.5 倾斜阻力计算 (25)3.4 输送带张力计算 (26)3.4.1 输送带不打滑条件校核 (26)3.4.2 输送带下垂度校核 (27)3.4.3 各特性点张力计算 (28)3.5 输送带的强度验算 (31)3.6 传动滚筒、改向滚筒合张力计算 (33)3.6.1 改向滚筒合张力计算 (33)3.6.2 传动滚筒合张力计算 (34)3.6.3 传动滚筒最大扭矩计算 (34)3.7 拉紧装置的设计计算 (34)4 驱动装置的选用与设计 (36)4.1 电机的选用 (36)4.1.1 电动机功率计算 (36)4.2 减速器的选用 (38)4.2.1 传动装置的总传动比 (38)4.3 液力偶合器 (39)4.4 联轴器 (40)5 带式输送机部件的选用 (43)5.1 输送带 (43)5.1.1 输送带的分类 (43)5.1.2 输送带的连接 (45)5.2 传动滚筒 (46)5.2.1 传动滚筒的作用及类型 (46)5.2.2 传动滚筒的选型及设计 (47)5.2.3 传动滚筒的选型 (48)5.2.4传动滚筒轴的设计 (49)5.3 托辊 (50)5.3.1 托辊的作用与类型 (50)5.3.2 托辊的选型 (54)5.3.3 托辊的校核 (58)5.4 制动装置 (60)5.4.1 制动装置的作用 (60)5.4.2 制动装置的种类 (60)5.4.3 制动装置的选型 (63)5.5 改向装置 (63)5.6 拉紧装置 (64)5.6.1 拉紧装置的作用 (64)5.6.2 张紧装置在使用中应满足的要求 (64)5.6.3 拉紧装置布置时应遵循的原则 (65)5.6.4 拉紧装置的种类及特点 (65)6其他部件的选用 (68)6.1 机架与中间架 (68)6.1.1 机架式支承滚筒及承受输送带张力的装置 (68)6.2 给料装置 (69)6.2.1 对给料装置的基本要求 (69)6.2.2 装料段拦板的布置及尺寸 (70)6.3 卸料装置 (71)6.4 清扫装置 (71)6.5 头部漏斗 (72)6.6 电气及安全保护装置 (72)总结 (74)致 谢 (76)参考文献 (77)1绪论带式输送机是连续运行的运输设备，在冶金、采矿、动力、建材等 重工业部门及交通运输部门中主要用来运送大量散状货物，如矿石、煤、 砂等粉、块状物和包装好成件物品。
DTII型带式输送机毕业设计1
驱动全部件的选用计算
胶带的扭矩
电机功率
皮带的各项参数的选择及计算
1
皮带的宽度，速度的选择
2
ቤተ መጻሕፍቲ ባይዱ
制动报警装置的选择
3
皮带的阻力的计算
4
皮带的张力的计算
5
减速器的计算
初步选择
传动路线
滚筒
托辊
初步选择各个部件
滚筒直径的选择计算
托辊类型和参数的选择
减速器的局部图
各个轴的参数
轴
参
名
数
转速n（）
电动机轴 1475
I轴
1475
II轴
III轴
252.05
62.30
中间轴
62.30
功率（） 70.0
转矩（） 453.22
传动比
1
效率
0.979
68.6 444.16 5.852 0.965
66.2
63.9
62.6
2508.27
9795.26
9595.99
4.18
4.18
1
0.965
0.965
0.98
清扫器局部图
弹簧清扫器
TDII型皮带机工作原理
带式输送机又称胶带运输机，其主要部件是输送带，亦称为胶带，输 送带兼作牵引机构和承载机构。带式输送机组成及工作原理，它主要 包括一下几个部分：输送带(通常称为胶带)、托辊及中间架、滚筒拉 紧装置、制动装置、清扫装置和卸料装置等。
输送带1绕经传动滚筒2和机尾换向滚筒3形成一个无极的环形带。输 送带的上、下两部分都支承在托辊上。拉紧装置5给输送带以正常运 转所需要的拉紧力。工作时，传动滚筒通过它和输送带之间的摩擦力 带动输送带运行。物料从装载点装到输送带上，形成连续运动的物流， 在卸载点卸载。一般物料是装载到上带(承载段)的上面，在机头滚筒 (在此，即是传动滚筒)卸载，利用专门的卸载装置也可在中间卸载。
皮带输送机的设计毕业设计论文
毕业设计皮带输送机的设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：目录1. 摘要 (1)2. 关键词 (1)3. 输送机概述 (1)4. 设计与计算 (3)4.1皮带输送机配置示意图 (3)4.2 皮带输送机主要设计要求 (3)4.3 设计基本资料 (5)4.4 设计皮带输送机时首先要考虑的因素 (5)4.5 设计步骤 (7)4.6具体计算 (8)4.7. 拉紧装置的设计 (37)4.8．刮料器的設計 (37)4.9. 入料槽及裙板的设计 (38)4.10. 头部漏斗的设计 (38)4.11. 机架和空中通廊的设计 (39)4.12. 电气及安全保护装置 (39)5. 带式输送机的安装、维护与保养 (39)5.1输送机的安装程序 (39)5.2. 输送机试车 (41)5.3. 输送机的保养 (42)6. 结束语(結論) (42)皮带输送机的设计1.摘要此次设计选用传统皮带输送机来设计。
传统皮带输送机在工农业上应用是非常广泛的﹐皮带输送机有其许多优点﹐如其速度快﹐输送量大﹐可远距离输送（单机）﹐马力大﹐规格标准化﹐成本低维修保养方便等等。
毕业设计(论文)-皮带运输机设计
毕业设计（论文）-皮带运输机设计摘要目录I1 绪论 111带式输送机的技术发展 112带式输送机工作原理 413常用带式输送机类型与特点 52 带式输送机施工设计921概述922基本参数的选择确定1123驱动装置及其布置3124清扫装置3525制动装置3626交流变频技术373 带式输送机电控装置4331可编程控制器PLC原理及应用4332控制装置的功能及工作原理 524 带式输送机的安装与维护6241带式输送机的安装规范6242带式输送机的维修63 5 结论66参考文献67致谢681 绪论输送机是在一定的线路上连续输送物料的物料搬运机械又称连续输送机输送机可进行水平倾斜和垂直输送也可组成空间输送线路输送线路一般是固定的输送机输送能力大运距长还可在输送过程中同时完成若干工艺操作所以应用十分广泛可以单台输送也可多台组成或与其他输送设备组成水平或倾斜的输送系统以满足不同布置形式的作业线带式输送机是输送能力最大的连续输送机械之一其结构简单运行平稳运转可靠能耗低对环境污染小便于集中控制和实现自动化管理维护方便它是运输成件货物与散装物料的理想工具因此被广泛用于国民经济各部门尤其在矿山用量最多规格最大11带式输送机的技术发展中国古代的高转筒车和提水的翻车是现代斗式提升机和刮板输送机的雏形17世纪中开始应用架输送散状物料19世纪中叶各种现代结构的输送机相继出现1868年在英出现了带式输送机1887年在美国出现了螺旋输送机1905年在瑞士出现了钢带式输送机1906年在英国和德国出现了惯性输送机此后输送机受到机械制造电机化工和冶金工业技术进步的影响不断完善逐步由完成车间内部的输送发展到完成在企业内部企业之间甚至城市之间的物料搬运成为物料搬运系统机械化和自动化不可缺少的组成部分1880年德国LMG公司设计了一台链斗挖掘机其尾部带一条蒸气机驱动的带式输送机1896年美国纽约颁布了鲁宾斯为带式输送机的发明人20世纪30年代随着德国褐煤露天矿连续开采工艺的发展带式输送机也随之得到迅速地发展二次大战前德国褐煤露天矿已出现16m带宽的带式输送机50年代开发出的钢绳芯输送带为带式输送机长距离化和大型化创造了条件前西德为了摆脱石油危机带来的影响开发了年产4000～5000万t的褐煤露天矿并在50～60年代为日10万方的斗轮挖掘机开发了配套的30m带宽的带式输送机带速为68ms后经科研开发将带速提高到75ms使com但运量仍保持375万th单条带式输送机的装机容量为6×2000kW是当今运量最大的带式输送机70年代开始西方各国推广斜井带式输送机德国鲁尔区Hansel-ProsperⅡ煤矿使用了当今规格最大的斜井带式输送机其带宽为14m带速为55ms带强为st7500Nmm整机传动功率为2×3100kW同步电机电机转子直接固定在滚筒轴上从而省去了减速器同步机用交直交变频装置调速起制动过程非常平稳起动时间可达140s制动时间达40s输送带保证寿命达20年该机上下分支输送带都运送物料向上运煤1800th下分支向下运矸石1000th提高高度达700余米经过一百年的发展带式输送机已成为一个庞大的家族不再是常规的开式槽型或直线布置的带式输送机而是针对生产需求设计出各种各样的特种带式输送机例如弯曲型线摩擦型大倾角型可伸缩型吊挂型管式吊挂管式波纹挡边式气垫式压带式钢丝绳牵引式和钢带式等带式输送机它们各有自己的独特优点适用于某些特殊场合例如管式和吊挂式输送机因其密封性好适用于有环保要求或物料不应受外界环境影响的场合波纹挡边带式输送机可以做大倾角甚至垂直提升因而在卸船和竖井提升中得到应用压带式大倾角带式输送机于50年代在下挖式斗轮挖掘机上广泛应用倾角可达35o从而缩短斗轮臂架长度目前国内外带式输送机正朝着长距离高速度和大运量方向发展单机运距已达304km多机串联运距最长达208km由17条带式输送机组成最宽的带式输送机带宽为4m最大运输能力已达到375万th最高带速达到15ms单条带式输送机的装机功率达到6×2000kW我国生产的带式输送机最大带宽已达到2m带速已达到2 ms设计运输能力已达到52万th最大运距为37km带式输送机的运输能力和输送距离是所有其他输送设备无法比拟的因此世界各国都在不断地努力发展和完善带式输送机技术努力的方向着重于提高带速它是提高输送能力和节省投资的有效途径提高各部件的可靠性也包括输送带的可靠性往往一个部件的失灵会影响整机乃至整个系统的停顿努力减少维护工作量或取消日常维护工作因带式输送机分布在几百米甚至几千米的运输线路上很难实现有效的维护保养工作节能研究带式输送机本身是输送机中耗能最省的但在大型矿山冶金电力和专用港口等企业中带式输送机用量很大成为企业中的一个耗能大部门因而进一步的节能研究具有重要意义例如功率计算中的阻力确定加大张力和托辊直径以及改进输送带结构与配方降低在运行阻力中占最大比重的压陷阻力西方一些国家为适应金属露天矿型化的需要正努力解决输送机输送金属矿石及其围岩的问题以求用带式输送机替代昂贵的汽车运输对大中型带式输送机采用动态设计方法通常采用的静态设计方法没有考虑输送带的粘弹性问题因而输送机的起动与制动过程中会在输送带中产生冲击波冲击波引起的输送带动张力要比正常运行的最大张力大10多倍它直接关系着输送带的强度接头强度滚筒传动装置和联接件的设计强度然而研究可控的起动装置和制动装置来减小动张力便成为动态设计的根本所在12 带式输送机工作原理带式输送机是依靠驱动滚筒与输送带之间的摩擦将牵引是以挠性体与圆柱体之间的摩擦理论为基础的这个理论用著名的欧拉公式表达如图所示的带式输送机输送带在驱动滚筒的围包角为驱动滚筒以图标方向运动设输送带在与驱动滚筒相遇点4处的张力为分离点的张力为据欧拉公式当驱动滚筒与输送带之间不打滑时两力有如下关系11式中滚筒与输送带间的摩擦系数e自然对数的底这个公式表示当输送带在分离点1的张力为时由于滚筒与输送带间相遇点需要的张力大于驱动滚筒将因摩擦力不够而在输送带上空转为明确表示上述极限关系将上式改成12输送带两端的张力差就是驱动滚筒圆周上的牵引力根据欧拉公式驱动滚筒能够传递给输送带的最大摩擦牵引力为13在实际应用中为使带式输送机安全可靠的运行应给摩擦牵引力留有一定的余量实际许用的摩擦牵引力为14据此求得输送带在驱动滚筒相遇点的许用张力15n摩擦力备用系数一般取n 11～120为提高摩擦驱动所能传递的牵引力可以从如下三个方面着手增大输送带在驱动滚筒分离点上的张力但采用这个方法会使输所收的最大张力也增大若大幅增加需要选用高一级强度的输送带这是不利的因此这种办法只能在实际运转中因某种原因出现驱动滚筒打滑时采用增大围包角α但滚筒驱动输送带在驱动滚筒上的围包角为200°～230°采用双滚筒驱动围包角可达450°～480°增大摩擦系数将驱动滚筒表面包一层摩擦系数高的材料13常用带式输送机类型与特点带式输送机的种类很多具有牵引件的输送机一般包括牵引件承载构件驱动装置张紧装置改向装置和支承件等牵引件用以传递牵引力可采用输送带牵引链或钢丝绳承载构件用以承放物料有料斗托架或吊具等驱动装置给输送机以动力一般由电动机减速器和制动器停止器等组成张紧装置一般有螺杆式和重锤式两种可使牵引件保持一定的张力和垂度以保证输送机正常运转支承件用以承托牵引件或承载构件可采用托辊滚轮等具有牵引件的输送机的结构特点是被运送物料装在与牵引件连结在一起的承载构件内或直接装在牵引件如输送带上牵引件绕过各滚筒或链轮首尾相连形成包括运送物料的有载分支和不运送物料的无载分支的闭合环路利用牵引件的连续运动输送物料com式输送机DT通用带式输送机是一种固定式带式输送机其特点式托辊安装在固定的机架上由型钢做成的机架固定在底板或地基上整个机身成刚性结构因此它广泛用于要求设备服务年限长地基平整稳定的场合例如煤矿地面生产系统洗煤厂井下主要运输大巷港口发电厂等生长地点该种输送机应用十分普遍现已形成系列产品如TD62TD75DTⅡ等com带式输送机芯带式输送机在结构形式上相同于通用带式输送机只是输送带由织物芯带改为钢丝绳芯带因此它是一种强力型带式输送机具有输送距离长运输能力大运行速度高输送带成槽性好和寿命长等优点但其最大缺点是因钢绳芯输送带的芯体无横丝故横向强度低易造成纵向撕裂在大型矿井的主要平巷斜井和地面生产系统往往会遇到大运量长距离情况如果采用普通型带式输送机运输由于受到输送带强度的限制而只能采用多台串联运行方式这就造成了设备数量多物料转载次数多因而带来设备投资高运转效率低事故率升高粉比重上升以及维护人员增多等后果采用钢绳芯带式输送机可以有效地解决这类问题该种带式输送机已经定型成DX系列com式输送机DY移动带式输送机是一种按整机设计并且整机可在不同地点使用的带式输送机按移动的方式不同又可分为移动式与携带式带式输送机前者是靠轮子履带或滑撬移动的带式输送机后者是可用人力或机械从一个位置抬到另一个位置的带式输送机主要用作短距离输送或转载如煤场码头仓库等场所com送机DG 钢带输送机的输送带是一薄的挠性钢带其耐热性比常规输送带好得多因此它已在食品工业中得到应用但钢带的成槽性差滚筒传递扭矩很有限因而不适用于长距离输送com机DW带输送机的输送带是一挠性网带在技术性能上与钢带输送机相似主要用于轻工业和有特殊要求的场合com带式输送机钢绳牵引带式输送机从1951年起在英语国家得到应用它的优点在于牵引体与承载体是分开的可以跨越长距离和大高差但缺点是输送带成槽性差影响输送截面积钢丝绳裸露在外不易防腐蚀维护费用高因此国外一些国家不提倡使用我国自1967年起在煤矿开始使用但总体用量不高根据研究表明当输送量超过500th运距超过2～5km时钢绳牵引带式输送机的基建投资和运费将少于钢绳芯带式输送机即运距越长越有利com式输送机带式输送机在此称之为主机某位置的输送带下面加装一台或几台短的带式输送机称之为辅机主带借助重力或弹性力压在辅机的带子辅带上辅带可以通过摩擦力驱动主带这样主带张力便可以大大降低而实现低强度带完成长距离或大运量输送com式输送机普通带式输送机的输送倾角超过临界角度时物料将沿输送带下滑各种物料所允许的最大上运倾角见表11大倾角带式输送机可以减小输送距离降低巷道开拓量减少设备投资在露天矿它可以直接安装在非工作边坡节省大量土方工程和投资表11 带式输送机的最大倾角物料名称最大倾角物料名称最大倾角块煤18o 湿精矿20o 原煤20o 干精矿 18o 谷物18o 筛分后石灰石12o0～25mm焦炭18o 干砂15o 0～30mm焦炭20o 湿砂23o0～350mm焦炭16o 盐20o 0～120mm矿石18o 水泥20o 0～60mm矿石20o 块状干粘土15o18o 40～80mm油母页岩 18o 粉状干粘土22o 干松泥土20o com式输送机圆管式带式输送机是用托辊把输送带逼成管形物料形成封闭运输减少了环境污染并能任意转变和提高输送倾角它适用于有环保要求或物料不受外界环境影响的场合如水泥粉煤谷物等物料的输送2 带式输送机施工设计21概述带式输送机的设计通常包含初步设计和施工设计两个方面的内容前者主要是通过理论上的分析计算选出满足生产要求的输送机各部件确定合理的运行参数或者对确定的部件参数进行验算并完成输送线路的宏观设计后者主要是根据初步设计完成输送机的安装布置图com 设计原始料原始条件设计运输能力Q 00th 带速V 25ms 输送倾角°原煤松散密度1tm3 原煤最大块度450mm 动煤堆积角30°运输距离30m 供电电压660V1140V技术要求电控装置有本安型操作台隔爆兼本安型控制箱和各种传感器三部分组成本安型操作台具有输送带运行速度电机电流等主要参数的运行状态显示和输送机故障指示电控装置控制核心采用可编程序控制器PLC具有手动自动及检修三种工作方式电控装置具有沿线通话和起车预警功能电控箱和操作台及配套传感器应具备防爆合格证以及MA标志系统应具有的保护功能跑偏保护跑偏开关机头中间机尾各一对停保护停保护传感器每隔100米设置一只防纵撕保护在机尾落煤附近设一套烟雾保护在机头集中驱动处设置烟雾传感器煤位保护在机头设低煤位报警和高煤位停车保护超温保护烟雾保护和自动洒水装置速度保护分别在输送带空段设置高速传感器以检测带速进行速度保护打滑和超速保护电控装置具有后台设备连锁功能两字省略单筒com送机机型的选择在给定工作条件下带式输送机选型设计计算合理与否关系到其能否高效安全可靠地完成生产运输的问题一般来说尽管带式输送机的类型众多但选型设计不外乎两种情况一种是成套供应的设备或对已有设备的计算如矿用吊挂式可伸缩带式输送机功率输送带强度和主要部件是否满足要求另一种是对通用设备TD75DTⅡ和DX系列输送机的选型设计需要通过计算从一系列部件中选择合适的具体部件如滚筒输送带托辊和驱动装置等最后组装成满足具体生产条件下的通用带式输送机根据已知的原始资料分析得本机不适合整机定型带式输送机因此采用非整机定型的输送机且用单机输送因此由于本设计的运量大带较长采用通用带式输送机22基本参数的选com类型的确定输送带是输送机的重要部件要求它具有较高的强度和较好的挠性其价格比较昂贵约占输送机总成本的25～50在类型确定上需考虑以下几点煤矿井下必须使用阻燃输送带并且尽量选用橡胶贴面其次为橡塑贴面和塑料贴面的阻燃输送带在同等条件下优先选择分层带其次整体带芯带和钢绳芯带优先选用尼龙维尼龙帆布层带因在同样抗拉强度下上述材料比棉帆布带体轻带薄柔软成槽性好耐水和耐腐蚀覆盖胶的厚度主要取决于被运物料的种类和特性给料冲击的大小带速与机长根据原始资料和上述选择要求选择NN型尼龙芯带型号是NN300的4层尼龙芯带上胶厚度为30 mm下胶带厚度为15 mm其带芯强度为300N mm输送带的每层质量为142 kgm每毫米厚胶带质量119 kgm每米长质量覆盖层厚度mm×119层数×K×带宽m21com带宽的确定1满足设计运输能力的带宽式中设计运输能力th满足设计运输能力的输送带宽度m物料断面系数见表21输送带运行速度ms物料的散状密度tm倾角系数见表22本设计运量比较大所以选择槽形带由物料断面系数表21选择K 458由倾角系数表22选择 1物料散状密度 1t带速 25ms运量 1000th根据经验取动堆积角30°mm表22 物料断面系数动堆积角10°20°25°30°°K 槽型316 385 422 458 496 平型67 135 172 209 247表23 倾角系数输送倾角03°5°10°15°20° c 1 099 095 089 081 2满足物料块度条件的宽度对于筛分过的物料≥33 200对于未筛分过的物料≥2 200式中物料平均块度的长尺寸mm物料中最大块度的长尺寸mm满足块度条件的输送宽度mm根据和带型从相应的规格表中选取标准带宽的输送带物料的最大块度 450mm ≥2450200 1100mm所以条件所给的带宽1200mmcom路初步设计线路初步设计的任务是根据使用地点的具体情况用户要求或输送机类型情况进行输送机的整体布置主要内容包括驱动装置的型式数量和安装位置的确定拉紧装置的形式和安装位置的确定机头机尾布置装卸位置及形式清扫装置的类型及位置的确定等方案一方案二图21输送线方案一选用DTⅡ带式输送机输送带为钢丝绳芯阻燃输送带单滚筒单电动机头部驱动方案二选用DTⅡ带式输送机输送带为NN300阻燃带单滚筒双电动机头部驱动方案一与方案二比较方案一采用钢丝绳芯阻燃输送带抗拉强度高成槽性好但抗纵向撕裂能力差价格高单滚筒单电动机头部驱动电动机功率大方案二采用输送带为NN00阻燃带抗拉强度底纵向抗拉高价格低单滚筒双电动机头部驱动电动机功率低驱动装置要求数量多输送带型号拉紧所需电动机功率方案一ST1250 头部单滚筒驱动液压自动拉紧280KW 变频启动方案二NN-300 头部单滚筒驱动液压自动拉紧2×132KW 变频启动综上所述方案二结构布置结构简单经济合理方便检修维护能完成设计要求的输最后根据这些内容画出输送机的布置简图输送带线质量当输送带选定后由公式21计算出输送带每米长的质量即线质量覆盖层厚度mm×12层数×K×带宽m 图输送线路初步设计 45×1194×142×12 13 kgm物料线质量已知设计运输能力 1000th输送带运行速度 25ms时物料线质量 kgmcom选择托辊是用来支承输送带和输送带上的物料减少输送带的运行阻力保证输送带的垂度不超过技术规定使输送带沿预定的方向平稳地运行带式输送机上的主要部件是托辊其成本占输送机总成本的25～30总重约占总机重量的30～40它是日常主要管理维护和更换的对象因此它的可靠性和寿命决定着输送机的功效托辊使用寿命短会增加输送机的维修费用转动不灵活会增加输送机的功耗堵转的托辊会磨损昂贵的输送带甚至可导致矿井瓦斯煤尘爆炸的严重事故通常托辊的预期使用寿命大约在2～5万但在恶劣的工作条件下如煤矿井下工作它的实际使用寿命低于预期的使用寿命托辊按其用途的不同主要分为承载托辊又称上托辊回程托辊又称下托辊缓冲托辊与调心托辊托辊的结构与具体布置形式主要决定于输送机的类型与所运物料的性质承载托辊安装在有载分支上以支承输送带与物料在生产实践中要求它能根据所输送物料性质的不同使输送带的承载断面的形状有相应的变化例如运送散状物料为了提高生产率和防止物料的撒落通常采用槽形托辊槽形托辊一般由3个或3个以上托辊组成目前普通槽形托辊的成槽角均为35°托辊之间成铰接或固支对于成件物品的运输通常采用平行承载托辊回程托辊安装在空载分支上以支承输送带通常采用平行托辊大型输送机有时采用V形回程托辊缓冲托辊大多安装在输送机的装载点上以减轻物料对输送带的冲击在运输沉重的大块物料的情况下有时也需沿输送机全线设置缓冲托辊通常缓冲托辊有弹簧钢板式和橡胶圈式两种输送带运行时由于张力的不平衡物料偏堆积机架变形托辊轴承损坏以及风载荷作用等使其产生跑偏目前应用最为普遍的是前倾托辊它取代了调心托辊靠普通槽形托辊的两侧辊向输送带运行方向倾斜2°～3°实现防跑偏表2 承载托辊间距参考表m松散物料堆积密度tm2 带宽 mm 400 500 650 800 1000 1200 1400 1600 2000 08 15 14 13 13 081～16 14 13 12 12 161～214 13 12 12 21～25 13 12 11 10 25 12 12 11 11 10托辊间距的选择托辊间距的选择应考虑物料性质输送带的重度及运行阻力等条件的影响承载分支托辊间距可参考表2选取缓冲托辊间距一般为承载托辊间距的03～05倍约为03～06m回程托辊间距可按2～3 m考虑或取为承载托辊间距的2倍调心托辊按承载托辊每隔7～10组安装一组选择表2F托辊回转部分质量kg 托辊形式带宽mm 500 650 800 1000 1200 1400 16001800 槽形承载托辊铸铁座 11 12 14 22 25 47 50 72 冲压座 8 9 1117 20 回程托辊V形托辊铸铁座 8 10 12 17 20 39V 42V 61V 冲压座 7 911 15 18 托辊直径mm 89 108 133 159 轴承型号204 305 406 407 头部滚筒或尾部滚筒距第一组槽形托辊的距离s按下式计算22式中滚筒与第一组托辊之间的距离m托辊的成槽角rad输送带宽度m经计算可知带式输送机的尾部滚筒距第一组槽形托辊的距离 267×10×2π×12360 056m过渡托辊成槽角 10° 1200mm头部滚筒距第一组槽形托辊的距离267×55×2π×12360 196m槽形托辊成槽角 35° 1200mm托辊旋转部分线质量本设计的带式输送机的带宽 1200mm堆积密度 1 tm2经查表22可知选承载分支托辊间距 12m其托辊回转部分质量 25 kg铸铁座回程托辊间距 24m m其托辊回转部分质量 20kg铸铁座因此可求出托辊旋转部分线质量承载托辊旋转部分线质量为 2083kgm回程托辊旋转部分线质量为 833kgmcom带许用张力对于帆布层芯带23300×4×120012 120000N式中输送带许用张力N带芯每层帆布拉断强度Nmm输送带宽度mm帆布层数输送带安全系数尼龙帆布芯带一般取m 12com择滚筒是带式输送机的重要部件按其结构与作用的不同分为传动驱动滚筒电动滚筒外装式电动滚筒和改向滚筒传动滚筒传动滚筒用来传递牵引力或制动力传动滚筒有钢制光面滚筒包胶滚筒和陶瓷滚筒等钢制光面滚筒主要缺点是表面摩擦系数小所以一般常用于短距离输送。
DTⅡ型带式输送机的设计
第一章 前言1.1带式输送机的应用带式输送机是连续运输机的一种，连续运输机是固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点到装载点之间的连续物料流，靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。
在工业、农业、交通等各企业中,连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。
连续运输机可分为:(1)具有挠性牵引物件的输送机,如带式输送机,板式输送机,刮板输送机,斗式输送机、自动扶梯及架空索道等;(2)不具有挠性牵引物件的输送机,如螺旋输送机、振动输送机等; (3)管道输送机(流体输送),如气力输送装置和液力输送管道.其中带输送机是连续运输机中是使用最广泛的, 带式输送机运行可靠，输送量大，输送距离长，维护简便，适应于冶金煤炭，机械电力，轻工，建材，粮食等各个部门。
1.2带式输送机的分类带式输送机分类方法有多种,按运输物料的输送带结构可分成两类,一类是普通型带式输送机,这类带式输送机在输送带运输物料的过程中,上带呈槽形,下带呈平形,输送带有托辊托起,输送带外表几何形状均为平面;另外一类是特种结构的带式输送机,各有各的输送特点.其简介如下:80TD QD DX U ⎧II ⎧⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎩⎪⎧⎪⎨⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎩⎩型固定式带式输送机轻型固定式带式输送机普通型型钢绳芯带式输送机型带式输送机管形带式输送机带式输送机气垫带式输送机波状挡边带式输送机特种结构型钢绳牵引带式输送机压带式带式输送机其他类型 1.3 各种带式输送机的特点⑴.QD80轻型固定式带输送机 QD80轻型固定式带输送机与TDⅡ型相比,其带较薄、载荷也较轻,运距一般不超过100m,电机容量不超过22kw.⑵.DX 型钢绳芯带式输送机 它属于高强度带式输送机,其输送带的带芯中有平行的细钢绳，一台运输机运距可达几公里到几十公里.⑶.U 形带式输送机 它又称为槽形带式输送机,其明显特点是将普通带式输送机的槽形托辊角由030~045提高到090使输送带成U 形.这样一来输送带与物料间产生挤压,导致物料对胶带的摩擦力增大,从而输送机的运输倾角可达25°.⑷. 管形带式输送机 U 形带式输送带进一步的成槽,最后形成一个圆管状,即为管形带式输送机,因为输送带被卷成一个圆管,故可以实现闭密输送物料,可明显减轻粉状物料对环境的污染,并且可以实现弯曲运行.⑸.气垫式带输送机 其输送带不是运行在托辊上的,而是在空气膜(气垫)上运行,省去了托辊,用不动的带有气孔的气室盘形槽和气室取代了运行的托辊,运动部件的减少,总的等效质量减少,阻力减小,效率提高,并且运行平稳,可提高带速.但一般其运送物料的块度不超过300mm.增大物流断面的方法除了用托辊把输送带强压成槽形外,也可以改变输送带本身,把输送带的运载面做成垂直边的,并且带有横隔板，一般把垂直侧挡边作成波状,故称为波状带式输送机,这种机型适用于大倾角,倾角在30°以上,最大可达90°.（6）.压带式带输送机 它是用一条辅助带对物料施加压力.这种输送机的主要优点是:输送物料的最大倾角可达90°,运行速度可达6m/s,输送能力不随倾角的变化而变化,可实现松散物料和有毒物料的密闭输送.其主要缺点是结构复杂、输送带的磨损增大和能耗较大。

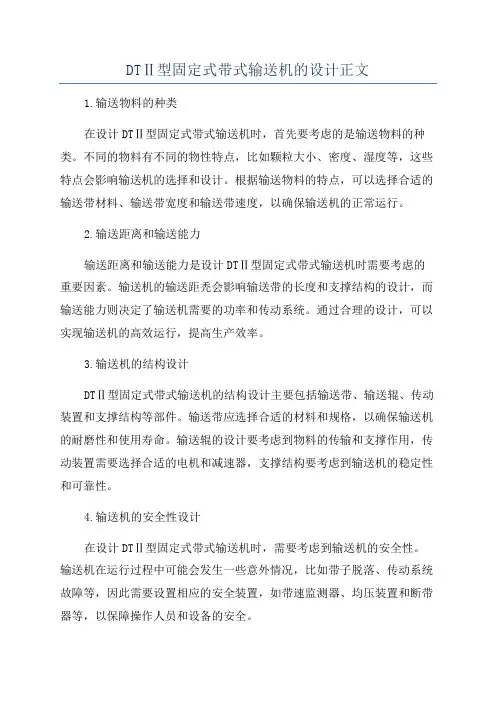

DTⅡ型固定式带式输送机的设计正文
