自动无塔供水器原理

自动无塔供水器原理自动无塔供水器是一种利用水压能自动工作的无塔供水设备。

它是利用液体传递的基本原理，以及一些特殊的装置，来实现水的自动供给。

自动无塔供水器的原理主要包括以下几个方面：1. 液体传递原理：根据帕斯卡定律，液体在容器中受到的压力是均匀的，无论是处于容器的顶部、中部还是底部。

利用这一原理，可以实现在不同高度的容器之间进行液体的传递。

2. 液位控制装置：自动无塔供水器中通常会设置液位控制装置，用来检测容器中的液位。

当下游容器中的液位下降到一定程度时，液位控制装置会自动启动供水装置，将上游容器中的液体送入下游容器中，保持液位的平衡。

3. 供水装置：供水装置是自动无塔供水器的关键部分，它包括水泵、电控系统等。

当液位控制装置检测到下游容器中的液位下降时，会启动水泵将水从上游容器中抽取，并送入下游容器中，以维持液位的平衡。

4. 利用重力：自动无塔供水器通常会利用重力来实现液体的自动供给。

通过设置不同高度的容器，可以利用重力来完成液体的传递，而无需额外的能源输入。

自动无塔供水器的工作原理如下：首先，上游容器中的液位控制装置会监测液位，当液位下降到一定程度时，液位控制装置会自动启动供水装置。

接着，供水装置中的水泵会被启动，将上游容器中的液体抽取出来，并送入下游容器中。

当下游容器中的液位上升到一定程度时，液位控制装置会停止供水装置的工作。

通过这样的方式，自动无塔供水器可以实现在不同高度的容器之间进行液体的自动供给，而无需外部能源的输入，实现了自动供水的效果。

自动无塔供水器的应用范围非常广泛，可以用于民用、工业等领域的供水系统。

它具有结构简单、使用方便、无需外部能源输入等优点，受到了广泛的应用。

总之，自动无塔供水器是利用液体传递原理和一些特殊装置实现水的自动供给的设备，具有广阔的应用前景。

全自动无塔供水器的原理

全自动无塔供水器的原理全自动无塔供水器是一种先进的供水设备，它通过一系列的工艺和原理实现水的自动供应。

它的出现极大地简化了供水系统的安装和维护，提高了供水效率，受到了广大用户的欢迎。

全自动无塔供水器的原理主要包括水泵控制、水箱控制和供水控制三个方面。

首先，水泵控制是全自动无塔供水器的核心部分，它通过自动控制水泵的启停，实现水的输送。

当水箱中的水位下降到一定程度时，水泵自动启动，将地下水或水源泵送到水箱中。

当水箱中的水位上升到一定程度时，水泵自动停止工作，保持水箱中的水位在设定范围内。

水箱控制是全自动无塔供水器实现自动供水的重要部分。

它通过水箱的设计和控制，确保水的供应平稳和持续。

水箱内设置有水位探测器，当水位下降到一定程度时，探测器会发送信号给水泵控制系统，启动水泵进行供水。

当水箱内的水位上升到一定程度时，探测器会发送信号给水泵控制系统，停止水泵工作，以避免水箱溢出。

供水控制是全自动无塔供水器的关键部分，它通过控制阀门的开关，实现水的供应和停止。

当用户需要用水时，只需打开水龙头，水泵会自动启动，通过管道将水送到用户处。

当用户停止使用水时，关闭水龙头，水泵会自动停止，供水也就结束了。

全自动无塔供水器的工作原理简单明了，但实现起来却需要一系列的设备和技术支持。

首先，需要一台高效可靠的水泵，能够实现自动启停，保证水的供应。

其次，需要设计合理的水箱，能够准确控制水位，并具有一定的容水量，以满足用户的需求。

还需要配备水位探测器和控制系统，能够实时监测水位并做出相应的控制。

全自动无塔供水器的优点不仅在于其自动化和便捷性，还在于其节能和环保。

相比传统的塔式供水系统，全自动无塔供水器不需要建造高耸的水塔，减少了对土地资源的占用，也减少了水的蒸发和污染。

同时，全自动无塔供水器在供水过程中能够根据实际需求自动调节水泵的启停，避免了能源的浪费，提高了供水效率。

全自动无塔供水器的原理是通过水泵控制、水箱控制和供水控制三个方面实现水的自动供应。

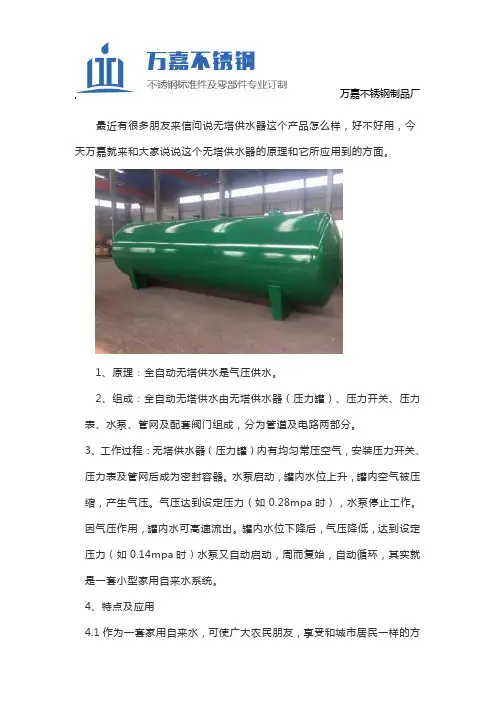

无塔供水器原理及应用

万嘉不锈钢制品厂最近有很多朋友来信问说无塔供水器这个产品怎么样，好不好用，今天万嘉就来和大家说说这个无塔供水器的原理和它所应用到的方面。

1、原理：全自动无塔供水是气压供水。

2、组成：全自动无塔供水由无塔供水器（压力罐）、压力开关、压力表、水泵、管网及配套阀门组成，分为管道及电路两部分。

3、工作过程：无塔供水器（压力罐）内有均匀常压空气，安装压力开关、压力表及管网后成为密封容器。

水泵启动，罐内水位上升，罐内空气被压缩，产生气压。

气压达到设定压力（如0.28mpa时），水泵停止工作。

因气压作用，罐内水可高速流出。

罐内水位下降后，气压降低，达到设定压力（如0.14mpa时）水泵又自动启动，周而复始，自动循环，其实就是一套小型家用自来水系统。

4、特点及应用4.1作为一套家用自来水，可使广大农民朋友，享受和城市居民一样的方万嘉不锈钢制品厂便、卫生。

4.2无塔供水压大，流速高、可满足太阳能、热水器、洗衣机、厕所便池的水压要求，替代传统水箱、水囤、水坛子。

4.3城市自来水压不足时，可做二次增压用。

4.4可作消防、农业灌溉、集中供水用。

二、压力、压力表、压力开关及电路1、压力：本产品所称压力为气压、单位Mpa(兆帕)。

0.1Mpa即1公斤的力，可以使水上升10米距离。

2、压力表：显示压力指数的仪表，接口螺纹有M14和ZG1/4两种。

3、压力开关：无塔供水器之所以能够自动循环工作，主要依靠压力开关检测罐内气压并控制水泵工作。

以上就是对无塔供水器的介绍，还有不明白的朋友请咨询新都区万嘉不锈钢制品厂，我们万嘉不锈钢制品厂是西部行业内从事不锈钢水箱、塑料容器、无塔供水设备、水处理设备，不锈钢厨房用具等产品，集研发、设计、生产、销售、安装为一体的经营生产实体。

公司坐落于成都市新都区木兰开发区，生产厂房占地面积80余亩，注册资金为人民币500万元，自2001年公司生产部成立以来，近20年的发展，旗下有数个分公司，我们本着“诚信为本，携手共赢”的经营理念坚持专业化管理，规范化生产，极具竞争优势的多层次价格和可靠的产品质量、完善的售后服务，公司已成为西南地区最大的不锈钢水箱制造企业之一，生产规模和研发实力居同行业前列。

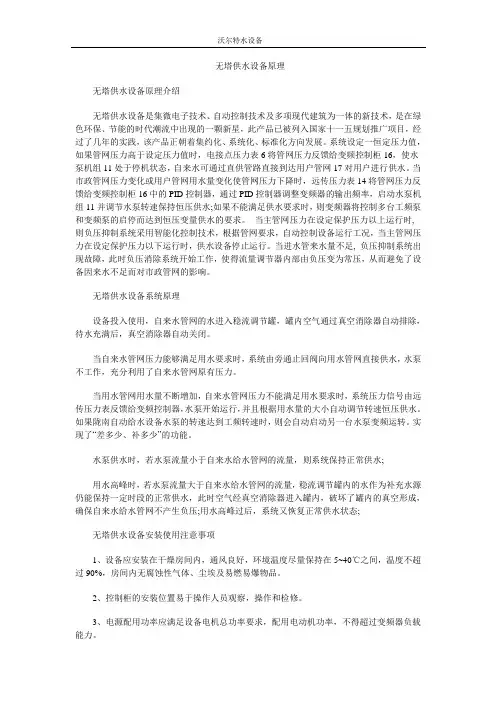

无塔供水设备原理

无塔供水设备原理无塔供水设备原理介绍无塔供水设备是集微电子技术、自动控制技术及多项现代建筑为一体的新技术，是在绿色环保、节能的时代潮流中出现的一颗新星，此产品已被列入国家十一五规划推广项目，经过了几年的实践，该产品正朝着集约化、系统化、标准化方向发展。

系统设定一恒定压力值，如果管网压力高于设定压力值时，电接点压力表6将管网压力反馈给变频控制柜16，使水泵机组11处于停机状态，自来水可通过直供管路直接到达用户管网17对用户进行供水。

当市政管网压力变化或用户管网用水量变化使管网压力下降时，远传压力表14将管网压力反馈给变频控制柜16中的PID控制器，通过PID控制器调整变频器的输出频率，启动水泵机组11并调节水泵转速保持恒压供水;如果不能满足供水要求时，则变频器将控制多台工频泵和变频泵的启停而达到恒压变量供水的要求。

当主管网压力在设定保护压力以上运行时, 则负压抑制系统采用智能化控制技术，根据管网要求，自动控制设备运行工况，当主管网压力在设定保护压力以下运行时，供水设备停止运行。

当进水管来水量不足, 负压抑制系统出现故障，此时负压消除系统开始工作，使得流量调节器内部由负压变为常压，从而避免了设备因来水不足而对市政管网的影响。

无塔供水设备系统原理设备投入使用，自来水管网的水进入稳流调节罐，罐内空气通过真空消除器自动排除，待水充满后，真空消除器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水，水泵不工作，充分利用了自来水管网原有压力。

当用水管网用水量不断增加，自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵开始运行，并且根据用水量的大小自动调节转速恒压供水。

如果陇南自动给水设备水泵的转速达到工频转速时，则会自动启动另一台水泵变频运转。

实现了“差多少、补多少”的功能。

水泵供水时，若水泵流量小于自来水给水管网的流量，则系统保持正常供水;用水高峰时，若水泵流量大于自来水给水管网的流量，稳流调节罐内的水作为补充水源仍能保持一定时段的正常供水，此时空气经真空消除器进入罐内，破坏了罐内的真空形成，确保自来水给水管网不产生负压;用水高峰过后，系统又恢复正常供水状态;无塔供水设备安装使用注意事项1、设备应安装在干燥房间内，通风良好，环境温度尽量保持在5~40℃之间，温度不超过90%，房间内无腐蚀性气体、尘埃及易燃易爆物品。

洛阳无塔供水

洛阳无塔供水洛阳无塔供水特点:1、无负压供水系统能自动24小时维持恒定压力，并根据压力信号自动启动备用泵，无级调整压力，供水质量好，与传统供水比较，不会造成管网破裂及水龙头共振现象。

2、动平滑，减少电机水泵的冲击，延长了电机及水泵的使用寿命，避免了传统供水中的水锤现象。

3、保护功能齐全，运行可靠，具有欠压、过压、过流、过热等保护功能。

4、配置可实现全自动定时供水，彻底实现无人值守自动供水。

控制系统具有故障报警和显示功能，并可进行工变频转换，应急供水。

5、系统根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，当系统零流量时，机组进入休眠状态，水泵停止，流量增加后才进行工作，节电效果明显，比恒速水泵可节电23%-55%。

6、不设楼顶水池，既减少建筑物的造价，又克服了水源二次污染，气压波动大，水泵启动频繁和建造水塔一次性投资大，施工周期长，费用高等缺点。

7、无负压供水系统只需一组控制柜和水泵机组，安装非常方便，占地面积少。

8、采用全自动控制，操作人员只需转换电控柜开关，就可以实现用户所需工况，操作简单。

洛阳无塔供水简介：洛阳无塔供水普遍设置了消除负压的功能，以避免干扰市政管网的压力。

但其功能的实现是靠泵前具有断流功能的调节罐。

当用水量大于市政供水量时，调节罐上的真空破坏装置开启，空气进入水箱，使原本封闭的调节罐变为断流水箱。

但是，由于直接供水设备上实现断流功能的真空破坏装置是暴露性装置，用户可以人为调节，当用户将其开启功能取消时，调节罐便失去了断流功能成为了真空装置，直接供水设备的消除负压功能即无法实现，对供水安全构成严重威胁。

由于洛阳无塔供水具有断流功能，它实质上就不可能是全封闭运行，依然存在着空气进入供水系统污染水质的可能性。

需加快长沙洛阳无塔供水产品标准和工程规程的制定。

标准的制定会促进技术的发展和技术的输出，标准也会起到导引市场和技术发展，规范行业发展的作用。

设备初次运行时，先根据当地自来水管网进水压力最低限值设定压力保护值设备通电置于自动工作状态。

自动无塔供水器原理

自动无塔供水器原理
自动无塔供水器是一种使用压力传感器和控制阀门的装置，用于维持水池或储水箱的水位稳定。

该装置主要由以下几部分组成：水池或储水箱、水泵、压力传感器、控制阀门和控制系统。

当水位下降到设定的最低水位时，水泵自动启动，将水抽入供水系统。

同时，压力传感器会监测水压力的变化。

当水位上升到设定的最高水位时，压力传感器会感知到压力增大并发送信号给控制系统。

控制系统接收到压力传感器的信号后，会指令控制阀门关闭，停止进水。

当水位下降到设定的最低水位以下时，压力传感器会感知到压力减小并发送信号给控制系统。

控制系统再次接收到信号后，会指令控制阀门打开，使水泵开始抽水，直到水位上升到设定的最高水位为止。

这个过程循环往复，以保持水位的稳定。

通过不断监测水压力的变化，并根据设定的水位范围，自动无塔供水器能够实现自动调节供水量的功能，确保水池或储水箱的水位始终处于适当的范围内。

这种供水器可以广泛应用于建筑、农业和工业等领域，提供便利和保障水资源的合理使用。

全自动无塔供水器

全自动无塔供水器全自动无塔供水器特点：1，全自动无塔供水封头与桶身采用插接式焊接工艺，突破传统对接焊接工艺，产品寿命更长，抗压更大。

2，全自动无塔供水全自动送丝焊接工艺，不迫害材质本身，真正达到一面焊接两面成型的效果。

3，全自动接头焊接，采用世界太阳能领先工艺。

全自动无塔供水器产品质量：全自动无塔供水采用不锈钢为材料，生产加工采用先进的全自动无缝焊接工艺，机体一次性焊接成功，不破坏板体材质。

全自动无塔供水内部全部封闭，水质不易污染，比铁制更能够仰止细菌及微生物的生长；具有抗震、防雷击的特性；无须专人看管，能与自来水管网并网使用；维修与停电时不影响正常给水；具有缺相、欠压、过载、缺水保护功能；安装方便，只需接通进出水管路和电源即可正常供水；设计新颖，美观大方，经久耐用，而且占地面积小，低位安装，水源不限，便于迁移；停电后仍可持续供水一定时间。

全自动无塔供水器使用范围：可广泛用于农村家庭、城镇居民小区、厂矿、学校、宾馆、浴室、加油站、等单位集体生活用水、生产设备循环冷却用水。

具有比传统高位水箱更先进的功能。

本产品畅销二十几个省、市、自治区。

全自动无塔供水器系统结构：1、根据设计要求，全自动无塔供水器系统采用自动/手动二种工作模式，每一种模式均可实现单泵独立运行，不影响其他泵正常工作。

2、在手动或工频模式下水泵均能正常运行。

3、变频恒压控制器控制一台变频器实现二台水泵自动移动运行，变频恒压控制器以人机交互触摸面板的形式安装于机柜面板上，立体显示设备各系统的运行数据，在控制面板上可以根据需要设置更改压力参数。

4、压力控制系统可以实现水泵低频次启动需要，大大降低了低压电气的故障率，减少水泵和电机的损伤损失，增加了水泵和电机的使用可靠性，特别适用于流量变化大，频繁启动的工作场所。

5、控制柜面板根据需要配置各种运行指示及控制按钮。

总结：全自动无塔供水器是给水管网中的一种调节装置，也是一种局部升压设备，全自动无塔供水的问世，突破了传统落后的取水用水观念，它是一项全新的取水技术革新，实现了广大农村居民使用自来水的迫切愿望。

无塔供水器原理

无塔供水器原理
无塔供水器是一种利用水力原理进行供水的装置。

它不需要传统的水塔或水箱，通过一种特殊的设计和结构，能够实现自动供水的功能。

无塔供水器的工作原理是利用水的重力和压力传递。

装置中首先设置了一个水箱，它位于较高的位置以提供有效的水压。

水箱内部连接着一个水泵，通过水泵的工作，将水从水箱中抽取出来。

在水泵的出口处，设置了一个调节阀门，用于控制水的流量和压力。

然后，水泵将水通过管路输送到需要供水的区域。

在水泵将水输送到目标区域时，水将经过一个特殊的喷嘴结构。

这个喷嘴具有一种特殊的形状和布局，使得水在喷嘴出口处形成一种细雾状的水流。

这种细雾状的水流能够迅速蒸发并散布到需要供水的范围内。

通过这种方式，无塔供水器能够将水有效地供应到室内或室外的区域。

由于水流以细雾状散布，并且利用了水的重力和压力，所以无塔供水器能够实现节水和节能的效果。

此外，由于没有水塔或水箱，装置的结构相对简单，维护和管理也更加方便。

综上所述，无塔供水器利用水的重力和压力原理，通过特殊的喷嘴结构，实现了自动供水的功能，具有节水和节能的优势。

这一装置在供水领域中有着广泛的应用前景。

无塔供水设备原理

无塔供水设备原理无塔供水设备原理与传统供水方式比较最明显的特点区别：节能方面：传统的蓄水池、水箱蓄水方式，进行二次加压供水时，原有的自来水压力全部损失，二次加压从零开始，严重浪费能源，并且增加了设备磨损。

无负压叠压方式，是在原有压力基础上适当加压，水泵功率可降级选配，加压过程如同顺水行舟，自然省力，运行成本显著下降。

水质污染方面：前者蓄水设备如果密封不严、或选用混凝土材料，或来水停留时间过长，都会造成一些出水指标超标，形成二次污染，危及人体健康。

后者是需要多少补多少，全系统基本处于密封状态，彻底消除二次污染的隐患。

随着二次供水加压技术的发展，无负压供水设备从根本上解决了这些问题。

据“供水设备推广中心”的资料显示，无负压供水设备不需建造水塔，投资小、占地少，采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后数年不需看管。

比建造水塔节约投资70%，比建造高水箱节约投资60%，大大节约土建投资。

无塔供水设备原理的日常维护及注意事项：1、日常使用过程中，切忌野蛮操作，使用旋钮和按钮时应轻旋转。

2、开机时请勿碰触配电柜内的电器元件。

3、检查和接线时要先关掉电源。

4、非指定操作人员请勿开动。

5、配电柜内严禁放杂物。

无塔供水设备原理的起动与停机：无负压供水设备在水泵出口母管处装设压力变送器和流量变送器，将压力和流量信号送入控制器，控制器将接收到的信号进行比较、运算，并发出指令，对变频器进行控制。

如果检测得管网压力大于设定值，则系统不起动，当管网压力小于设定值时，系统起动。

无负压供水设备变频器带水泵软起动,此时水泵处于变频调速运行状态，变频器根据收到的信号随时调整水泵的转速。

当1水泵达到额定转速仍不能满足水压值要求时，则该水泵自动切换到工频状态下运行，变频器则控制2水水泵，使之软起动并运行。

依此类推，直到管网压力满足压力设定要求。

在用水高峰过后，由于投入多台泵而使管网压力超过设定值，系统依据先投先停的原则，依次停止1水泵，2水泵，…。

无塔供水器工作原理

无塔供水器工作原理
无塔供水器是一种利用无塔螺杆泵来供水的设备。

其工作原理是通过无塔螺杆泵将水直接提供到使用者需要的位置。

无塔供水器的核心部件是无塔螺杆泵，该泵由一个螺杆和一个固定的外壳组成。

螺杆内侧有一个螺旋凹槽，当螺旋开始转动时，水被吸入并沿着螺旋凹槽的方向被挤压并推向出口。

在无塔供水器工作时，水从外部水源进入无塔供水器，通过一个进水口进入螺杆泵的螺旋凹槽中。

当螺杆开始旋转时，螺旋凹槽的壁面与水接触，将水从进口推送到出口。

无塔螺杆泵的转速和水的推送速度可以通过调整电机的转速来实现。

电机通过将动力传递给螺杆，使其旋转从而推动水流。

根据使用的场景和需求，可以调整转速来控制水的供应速度和压力。

无塔供水器广泛应用在水压不足或者远离自来水管道的地区，为用户提供方便的取水方式。

其工作原理简单可靠，操作方便，对水质要求相对较低。

总之，无塔供水器通过无塔螺杆泵将水从外部源头推送到使用者所需位置，提供了一种方便、实用的供水方式。

【无塔送水器】原理、特点、范围

一、无塔送水器工作原理无塔送水器采用气压式供水。

利用密封罐体，使局部增压达到供水目的。

具体工作顺序是由水泵将水通过逆止阀压入罐体是罐内气体受到压缩，压力逐渐增大。

当压力达到指定上限时电接点压力表通过控制柜使泵机自动停止。

无塔供水设备中的水压高于外界压力，自动送水至供水管网。

当罐体内水位下降，气压减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。

如此反复，使设备不停供水。

当罐内气体不足时，补气阀可自动补气。

无塔供水设备不需配备专职操作人员。

二、无塔送水器安装使用及保养1、本无塔供水设备安装应选择通风良好、灰尘少、不潮湿的场地，环境湿度为-10℃——40℃。

在室外应设防雨，防雷等设施。

2、为方便设备安装、保养、设备四周应留70cm空间，人孔处应保留1.5m空间，四周地面应设排水沟。

3、选定场地后，要处理好地基、在用砼浇注或用砖石砌筑罐体支承座。

(参照设备地基图)待基座初凝后，在吊装罐体并放稳，随后安装附件，接通电源。

4、在试车前，应先关闭供水阀，检查各密封阀情况，不允许有泄露现象，开车后，应注意机泵转向。

当压力表指针到上限时，机泵自动停止。

打开供水阀，即可正常供水、如需定时供水，可把选择开关扳到手动位置。

5、本无塔供水设备泵机组应经常检查，定期保养并加注润滑油。

离心泵和止回阀如发现漏水现象，应及时紧固法兰螺丝或更换石棉根，检查机泵底脚螺栓不能松动，以防损坏机器。

6、电器自动控制系统，应防水、防尘、经常检查线路绝缘情况，连接螺栓是否松动和保险丝完好等情况。

压力表外部最好用透明材料包裹，以防损坏。

7、罐体如发现漆皮脱落，应及时涂漆保养，以延长使用寿命。

三、无塔送水器的变频控制原理用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显著(可根据具体情况计算出来)。

其优点是：1、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击;2、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命;3、可以消除起动和停机时的水锤效应;一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。

无塔供水设备的优点

无塔供水设备的优点：1、无塔供水设备容易并入智能化管理系统，主要部件采用优质元件，整套系统具有很高的可靠性和抗干扰性，其自带的标准串行通讯口（RS485），使得系统与计算机的通信十分方便。

2、无塔供水设备有水位保护功能，当水罐水位低于设定水位，系统自动保护停机。

液位控制器性能稳定可靠。

3、无塔供水设备有自动复位功能，停电后复电时或水位恢复时系统自动启动。

4、无塔供水设备有故障泵屏蔽功能，故障泵屏蔽后直接退出运作程序，由备用泵接替工作。

5、无塔供水设备有自动保护功能：有过载、过流、短路、缺相、超压、欠压及缺水停机等自动保护功能。

无塔供水设备工作方式：1、无塔供水设备容易并入智能化管理系统，主要部件采用优质元件，整套系统具有很高的可靠性和抗干扰性，其自带的标准串行通讯口（RS485），使得系统与计算机的通信十分方便。

2、无塔供水设备水位保护功能，当水罐水位低于设定水位，系统自动保护停机。

液位控制器性能稳定可靠。

长沙中崛无塔供水设备有限公司是专业从事生产和研发无塔供水设备厂家，立志打造中国机械环保行业标杆企业，打造湖南机械之都--长沙一流的无塔供水设备产品！一流的无塔供水设备方案！一流的无塔供水设备售后服务！买无塔供水设备就到长沙中崛无塔供水设备有限公司无塔供水设备的优点：1、无塔供水设备容易并入智能化管理系统，主要部件采用优质元件，整套系统具有很高的可靠性和抗干扰性，其自带的标准串行通讯口（RS485），使得系统与计算机的通信十分方便。

2、无塔供水设备有水位保护功能，当水罐水位低于设定水位，系统自动保护停机。

液位控制器性能稳定可靠。

3、无塔供水设备有自动复位功能，停电后复电时或水位恢复时系统自动启动。

4、无塔供水设备有故障泵屏蔽功能，故障泵屏蔽后直接退出运作程序，由备用泵接替工作。

5、无塔供水设备有自动保护功能：有过载、过流、短路、缺相、超压、欠压及缺水停机等自动保护功能。

无塔供水器工作原理及安装

一、用途无塔供水器是根据水气压缩原理代水塔向高处及水网系统自动供水的理想设备。

适用于厂矿企业、机关、团体、部队、学校等大中小型企事业单位的生产和生活用水。

本产品压升水位可达四十米以上。

可用于山区，也可用于消防和灌溉。

二、结构及工作原理本装置包括压力柜一台、水泵一台、输供阀门一组、升压自动控制一组。

启动电机水泵输水至压力柜，水位增高，空气压缩，压力达到规定数值，表针接触止点，自动开头令电机停转与输水。

开阀供水后，柜内水位下降，压力减退，到一定限度，表针接触开点，即令电机启动，输水至压力柜，水位上升，表针接触上止点，令电机停转及输水，如此循环不止，使压力柜经常保持供水。

本产品结构简单，工作稳定，安全可靠，电气自动操作，不用人力，用电适度，与建水塔投资相比可减少60%以上，而且方便灵活，可地上，可地下，可迁东建西，不受任何条件的限制。

三、压力容器技术规范与要求1、本产品系压力容器，在工作状态下禁止撞击与强烈震动，严格按说明书操作。

2、电气自动控制箱，应安装牢固，不得随意调动，以防误操作损坏设备。

3、水泵与电机应根据压力柜的压强配套使用不得任意更换。

四、压力容器安装使用及保养1、水泵电机的安装严格按说明书进行。

2、第一次注水作清柜排污，排污后，关闭排污阀门。

3，除输水阀以外，其余阀门一律关闭。

待压力表针接触止点后，检查各部管道，及密件是否有漏水漏气现象，如正常可开阀供水。

4、根据水质情况，应定期排污，清除柜内泥沙和杂质，防止日久堵塞，如水中泥沙比例太高，应同时建蓄水池先进行沉淀，以养活对压力柜的清理次数。

5、自控系统如不能自动控制，应及时找电工修理。

无塔供水器原理

无塔供水器原理无塔供水器是一种新型的供水设备，它采用了先进的技术，可以实现高效、节能、环保的供水效果。

其原理主要包括水泵、水箱、管道和控制系统等组成部分。

下面将从这几个方面来详细介绍无塔供水器的原理。

首先，水泵是无塔供水器的核心部件之一。

它通过电动机驱动，将地下水或水箱中的水抽送到供水系统中。

水泵采用了先进的设计理念和制造工艺，具有高效、稳定、可靠的特点。

在工作过程中，水泵能够根据系统的需求自动调节水的流量和压力，保证供水系统的正常运行。

其次，水箱是无塔供水器的储水部分。

它通常安装在建筑物的顶层或地下室，用来储存供水系统所需的水源。

水箱具有一定的容量和压力，可以满足系统在高峰期和低谷期的供水需求。

同时，水箱还可以通过浮球阀和水位控制器等装置来实现自动补水和排水，保持水箱内水位的稳定。

另外，管道是无塔供水器的输水通道。

它连接了水泵、水箱和建筑物内部的供水设备，如自来水管、消防水管、喷淋系统等。

管道的设计和布局要合理，保证水的输送和分配均匀、稳定。

同时，管道还要具有一定的防腐、耐压、耐磨、耐腐蚀等性能，以确保长期稳定运行。

最后，控制系统是无塔供水器的智能管理部分。

它通过传感器、执行器、控制器等设备，实现对供水器的监测、调节和控制。

控制系统能够实时监测水泵的运行状态、水箱的水位、管道的压力等参数，并根据系统的需求自动调节水泵的转速、打开或关闭阀门，保证供水系统的稳定运行。

综上所述，无塔供水器是一种集成了先进技术的供水设备，其原理包括水泵、水箱、管道和控制系统等组成部分。

通过这些部件的协同作用，无塔供水器能够实现高效、节能、环保的供水效果，为建筑物和城市供水系统的运行提供了可靠保障。

希望本文对无塔供水器的原理有所帮助，谢谢阅读！。

全自动无塔供水器的组成

全自动无塔供水器的组成全自动无塔供水器是一种高效、智能的水箱自动补水设备，其组成主要由以下几个部分构成：1. 水箱：水箱是供水器的核心部件之一，用于储存水源。

一般情况下，水箱的容量会根据用户的需求而定，可以是几十升或上百升。

它通常采用高质量的塑料材料制成，具有耐腐蚀、耐高温等特点。

2. 电控系统：电控系统是全自动无塔供水器的智能核心，它通过传感器监测水箱中的水位，根据水位的变化控制水泵的启停。

同时，电控系统还具有过流、过压、过载、缺水等多重保护功能，能够确保设备的安全稳定运行。

3. 水泵：水泵是全自动无塔供水器中的重要组成部分，它主要负责将水从水箱中抽出，并向上送至用户所需的地方。

水泵通常采用无塔、无反吸、自吸技术，能够实现高效稳定的供水。

4. 控制阀：控制阀是用于控制水泵启停以及调节供水量的装置，它与电控系统相连，根据信号的指令进行开关操作。

控制阀通常采用高耐压、高耐腐蚀的材料制成，能够满足日常使用的需求。

5. 液位开关：液位开关是全自动无塔供水器的重要传感器之一，能够准确测量水箱中的水位，并将信号传输给电控系统。

通过液位开关的反馈，电控系统能够及时判断水位情况，并作出相应的控制调整。

6. 配电箱：配电箱是用来接入电源、保护电器以及分配电流的设备，它能够确保供水器的正常供电运行。

配电箱一般采用防水、防尘、防火等特殊设计，能够有效保障设备的安全性。

综上所述，全自动无塔供水器是由水箱、电控系统、水泵、控制阀、液位开关以及配电箱等多个部分组成。

它具有智能化、高效稳定的特点，能够根据用户需求自动实现水箱的补水，为人们的生活带来便利。

同时，全自动无塔供水器还具有多重保护机制，确保设备的安全可靠运行。

在日常使用过程中，用户只需按照说明操作，即可实现全自动供水功能，无需过多人工干预，极大提高了水资源的利用效率。

无塔供水器的广泛应用，为人们提供了便捷、高效的供水解决方案。

全自动气压式无塔供水设备设备概述全自动无塔供水设备是一种新颖的

全自动气压式无塔供水设备设备概述全自动无塔供水设备是一种新颖的自来水设备，具有压力高、自动控制、投资小、安装块、省工省料节约能源等优点。

比建造水塔节约投资70%，比建造高位水箱节约投资60%，大大的节约土建投资，广泛用于企业单位、农村、工人住宅区、高层建筑、学校、部队的生产和生活用水。

公式还用于农田喷溉，基础施工，消防灭火，环美喷泉，废水处理及其它液体物质的贮存、加压自流输送等方面。

供水户在20-20000吨，供水高度达100米，即30层楼房。

设备工作原理本设备采用起亚供水，利用密封罐体，使局部增压达到供水目的。

具体工作顺序是由水泵将水通过逆止阀压入罐体使灌内气体受到压缩，压力达到指定上限时电接点压力表通过控制柜使泵机自动停止。

设备中的水压高于外界压力，自动送至供水管网，当罐体内水位下降，气压减小到指定的下限位置时，电接点压力表通过控制柜是水泵重新启动，如此反复，使设备不停供水。

当罐体内气体不足时，补气阀可自动补齐。

本设备不需要配备专职操作人员。

设备常用组合方式1、SWG-ⅡL型系列无塔供水设备设备吨位为2-5吨，系立式设备（如图一），具有站点面积小的优点，以水井或蓄水池做水源，适用于地面面积小，用水量水的用户。

（注：本设备的混凝土基础直径为2000mm，厚度为300mm。

）图一·········2、SWG-IIW型系列无塔供水设备设备吨位为2-60，系卧式供水设备（如图二），以水井或蓄水池做水源，适用于企事业单位，农村等用水量较大的用户使用。

图二·········全自动气压式无水塔供水设备各种型号设备基础图1、立式气压罐基础图（2-5）2、如图三所示，建直径为2000mm，厚度为300mm，混凝土基础。

图三····图四····地基用料：砖、混合砂灰。

无塔供水设备

无塔供水设备无塔供水设备新产品介绍传统无塔供水设备采用气压式供水，利用密封罐体，使局部增压达到供水目的，其工作过程是水泵启变频恒压供水设备动，将水通过止回阀注入罐体，从而使罐体内压力增大，当压力达到所设定压力上限时，压力自动控制器自动关闭水泵，使水泵停止运行。

由于供水罐体内压力高于供水管网压力，所以能自动降压供水，当压力减小到设定压力下限时，自动控制水泵启动，自动向供水罐内注水，如此往复，华都无塔供水设备在原有的气压式供水的基础上大胆创新，融合世界上先进的变频技术，PID调节技术，改传统的气压式供水为变频恒压供水。

取代原先必须有的气压罐。

并且对水泵采用变频调速，根据用水量的变化来调节水泵的转速，不仅可以节省大量的能源，而且降低了水泵运行躁声，廷长了水泵的使用寿命。

无塔供水设备具有新型的技术优势，珠三角工控网。

跟着人民生活水平的日趋前进，新技术和先进设备的运用，使给供水设备描绘得到了展开的机缘，其时居处建筑的小区方案趋向于更具人性化的多层次居处组合，不再仅仅寻求立面平缓面的美丽和合理，而是寻求空间上计划的流转和描绘中遵从以人为本的理念，特别是在市场经济的浪潮中，力求土地运用功率的最大化。

所以选择一种符合各方面规范、卫生安全而又经济合理的供水办法，对我们给供水描绘带来了新的应战。

双恒压供水是指在供水管网顶用水量发生变化时，无塔供水器出口压力坚持不变的供水办法。

供水网网（系出口）压力值是根据用户需求判定的。

传统的恒压供水办法是选用水塔、高位水池、气压罐等设备来完结。

跟着变频调速技术的日益老到和广泛运用，运用传感器、变频器、PID调度器、PLC等器件的有机联络，构成控制体系，调度变频供水水泵的输出流量，完结恒压供水。

该技术已在供水工作广泛。

我们的描绘选用一台变频器和PLC来控制两台水泵的“单双、双单”切换工作，完结双恒压供水的安稳。

无塔供水设备的主要原理无塔供水设备通过检测管道上压力传感器的模拟信号，信号P传给微电脑控制器并与设定值P0进行比较，用比较结果P作为调节参量来改变变频器输出频率f。

全自动无塔供水器的原理

全自动无塔供水器的原理随着科技的进步，人们对于生活品质的要求也越来越高。

其中，供水系统的便利性和高效性成为了人们关注的焦点之一。

全自动无塔供水器便是应运而生的一种创新产品，它通过一系列先进的技术和装置，实现了自动供水的功能。

本文将详细介绍全自动无塔供水器的原理及其工作过程。

我们需要了解全自动无塔供水器的基本组成部分。

全自动无塔供水器通常由水泵、水箱、控制系统和管路组成。

水泵负责将水源抽取到水箱中，控制系统则负责监测水位和调节水泵的工作状态，管路则起到输送水源的作用。

在全自动无塔供水器的工作过程中，水泵起到了关键的作用。

水泵通过电机的驱动，将水源从地下或水源地抽取到水箱中。

水泵的运转过程中，水箱中的水位会随之上升。

这时，控制系统会感知到水位的变化，并及时发出指令，控制水泵的工作状态。

当水位达到一定高度时，控制系统会自动停止水泵的工作，以避免水箱溢出。

当水箱中的水位下降至一定程度时，控制系统会再次发出指令，启动水泵的工作。

水泵开始抽水，并将水源输送到水箱中。

这样循环往复，就实现了自动供水的功能。

全自动无塔供水器的控制系统还可以根据不同的需求，调节水泵的工作频率和水流量，以达到节能和高效的目的。

除了基本的工作原理外，全自动无塔供水器还具有一些额外的功能。

例如，它可以根据水质的不同，通过滤芯和消毒装置对水进行过滤和处理，确保供水的安全和卫生。

此外，全自动无塔供水器还具备智能化的特点，可以通过手机APP等方式进行远程控制和监测。

总结起来，全自动无塔供水器是一种利用先进技术实现自动供水的装置。

它通过水泵、水箱、控制系统和管路等部件的协同工作，实现了对水源的抽取、输送和调节。

全自动无塔供水器不仅方便实用，而且具备安全、卫生和节能等优点。

相信随着科技的不断发展，全自动无塔供水器将在未来得到更广泛的应用。
