智能定位器安装操作说明书
SMC_IP8101定位器说明书
6
No.DIG-31900-OM001-A
参数设定一览表
IP8101 型定位器可以通过变更设定参数，实现符合不同用途的各种动作设定＊1。表 3 显示出了此定位 器可以设定的主要功能。关于各个参数的详细内容，请参照「■参数代码详细内容」。
＊3：摆动角度在 100°以内的执行器，在 0～60°到 0～100°之间可以进行任意的行程调整。
＊4：直线性参数是在使用我公司的检查装置，并确定无负荷的条件下测定的。定位器单品无法实现其功能，需
由包含阀、执行器、DCS 等驱动机器等在内的全体构成系统。因此，上述特性会因回路的状况而有所变化，
请理解。
■安全注意事项
① 关于空气压设备的适合性，请空气压系统以及检测仪表系统的设计者或决定配置的人进行判 断。 是否与本制品系统相适合，请空气压系统以及检测仪表系统的设计者或决定配置的人根据 需要进行分析和试验后决定。满足系统所期望的性能并保证安全是决定系统适合性的人的责 任。 今后也请根据最新的制品目录和资料，对配置的全部内容进行研究，对于机器发生故障的 可能性给予充分的考虑构建相应的系统。
・可以设定执行器的开度，使警告 1 有输出。
只限可选项
(A00) 报警 2 设定
・可以设定执行器的开度，使警告 2 有输出。
只限可选项
(b00) 模拟输出设定 (C00) 校正
・可以设定模拟输出的比例输出或逆向输出
只限可选项
・可以进行零点·满量程调整、自动 PID 常数设定、平衡电流调整， -
及输入电流的校正
表3
设定参数

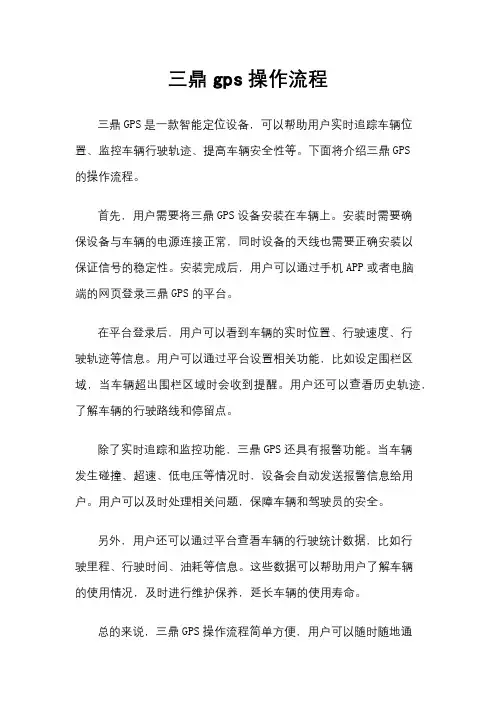

三鼎gps操作流程
三鼎gps操作流程
三鼎GPS是一款智能定位设备，可以帮助用户实时追踪车辆位置、监控车辆行驶轨迹、提高车辆安全性等。
下面将介绍三鼎GPS
的操作流程。
首先，用户需要将三鼎GPS设备安装在车辆上。
安装时需要确
保设备与车辆的电源连接正常，同时设备的天线也需要正确安装以
保证信号的稳定性。
安装完成后，用户可以通过手机APP或者电脑
端的网页登录三鼎GPS的平台。
在平台登录后，用户可以看到车辆的实时位置、行驶速度、行
驶轨迹等信息。
用户可以通过平台设置相关功能，比如设定围栏区域，当车辆超出围栏区域时会收到提醒。
用户还可以查看历史轨迹，了解车辆的行驶路线和停留点。
除了实时追踪和监控功能，三鼎GPS还具有报警功能。
当车辆
发生碰撞、超速、低电压等情况时，设备会自动发送报警信息给用户。
用户可以及时处理相关问题，保障车辆和驾驶员的安全。
另外，用户还可以通过平台查看车辆的行驶统计数据，比如行
驶里程、行驶时间、油耗等信息。
这些数据可以帮助用户了解车辆
的使用情况，及时进行维护保养，延长车辆的使用寿命。
总的来说，三鼎GPS操作流程简单方便，用户可以随时随地通
过手机或电脑监控车辆的位置和状态，提高车辆的安全性和管理效率。
希望以上介绍对您有所帮助。
智能定位器安装操作说明书
TZID-C 智能定位器安装及操作说明书ABB (中国)自动化有限公司仪器仪表总部Tel: 010 8456 6688 Fax: 010 8456 7650气路连接●使用与定位器气源端口处标识的标准接口连接气源●连接定位器的输出与气动执行器的气缸电气连接根据下列接线端子图以及设计要求进行相应的配线(一般只需+11，-12，+31，-32)+11 -12 控制信号输入端子(DC4---20mA，负载电阻Max.410欧姆)+31 -32 位置返馈输出端子(DC4---20Ma，DCS+24V供电)+41 -42 全关信号输出端子(光电耦合器输出)+51 -52 全开信号输出端子(光电耦合器输出)+81 -82 开关信号输入端子(光电耦合器输入)+83 -84 报警信号输出端子(光电耦合器输出)调试步骤1. 接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为7BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。
2. 接通4---20mA输入信号。
(定位器的工作电源取自输入信号，由DCS二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路)。
3. 检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：●按住MODE键。
●并同时点击?或?键，直到操作模式代码1.3显示出来。
●松开 MODE键。
●使用?或?键操作，使执行器分别运行到两个终端位置，记录两终端角度●两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程应用范围在 -28o--- +28o 之内。
角行程应用范围在 -57o--- +57o 之内。
全行程角度应不小于25o4. 切换至参数配置菜单●同时按住?和?键●点击ENTER键●等待3秒钟，计数器从3计数到0●松开?和?键程序自动进入P1.0配置菜单。
5. 使用?和?键选择定位器安装形式为直行程或角行程。
梅索尼兰 SVI II AP 智能定位器 操作说明书
操作说明书
美国德莱赛公司 2006 年 5 月英文版 德莱赛机械（苏州）有限公司 2006 年 12 月中文版
1 of 43
授权
德莱赛公司对出售的产品在货物发运一年内承担由于产品本身材料或加工工艺上的缺 陷原因造成不能使用的，进行免费更换。德莱赛公司保留在没有向外宣布的情况下，停止生 产或改变产品的材料和设计规格的权利。本说明书是定位器 SVI II AP 和其配套软件 ValVue 的说明材料。 定位器 SVI II AP 仅能使用德莱赛公司认可的配套软件，软件的购买和注册请与德莱赛 公司联系。
4 of 43
目
录
安全事项...........................................................................................................................................2 安全警惕记号...................................................................................................................................3 SVI II AP 产品安全信息 .................................................................................................................3 第一章 SVI II AP 的装配 ...........................................................
ABB智能定位器安装操作说明书
TZID-C 智能定位器安装及操作说明书ABB (中国)自动化有限公司仪器仪表总部Tel: 010 8456 6688 Fax: 010 8456 7650气路连接使用与定位器气源端口处标识的标准接口连接气源连接定位器的输出与气动执行器的气缸电气连接根据下列接线端子图以及设计要求进行相应的配线(一般只需+11，-12，+31，-32) +11-12控制信号输入端子(DC4---20mA，负载电阻欧姆)+31-32位置返馈输出端子(DC4---20Ma，DCS+24V供电)+41-42全关信号输出端子(光电耦合器输出)+51-52全开信号输出端子(光电耦合器输出)+81-82开关信号输入端子(光电耦合器输入)+83-84报警信号输出端子(光电耦合器输出)+41-42低位信号输出端子(干簧管接点输出，5---11VDC, <8 mA)+51-52高位信号输出端子(干簧管接点输出，5---11VDC, <8 mA)调试步骤1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为6BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。
2.接通4---20mA输入信号。
(定位器的工作电源取自输入信号，由DCS二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路)。
3.检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：按住MODE键。
并同时点击或键，直到操作模式代码显示出来。
松开 MODE键。
使用或键操作，使执行器分别运行到两个终端位置，记录两终端角度两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程应用范围在 -28o--- +28o 之内。
角行程应用范围在 -57o--- +57o 之内。
全行程角度应不小于25o4.切换至参数配置菜单同时按住和键点击ENTER键等待3秒钟，计数器从3计数到0松开和键程序自动进入配置菜单。

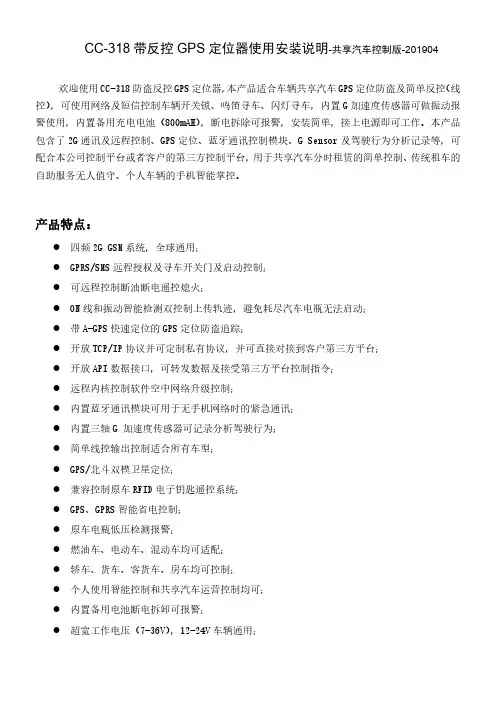

CC-318带反控GPS定位器使用安装说明说明书
CC-318带反控GPS定位器使用安装说明-共享汽车控制版-201904欢迎使用CC-318防盗反控GPS定位器，本产品适合车辆共享汽车GPS定位防盗及简单反控（线控），可使用网络及短信控制车辆开关锁、鸣笛寻车、闪灯寻车，内置G加速度传感器可做振动报警使用，内置备用充电电池（800mAH），断电拆除可报警，安装简单，接上电源即可工作。
本产品包含了2G通讯及远程控制、GPS定位、蓝牙通讯控制模块、G Sensor及驾驶行为分析记录等，可配合本公司控制平台或者客户的第三方控制平台，用于共享汽车分时租赁的简单控制、传统租车的自助服务无人值守、个人车辆的手机智能掌控。
产品特点：●四频2G GSM系统，全球通用；●GPRS/SMS远程授权及寻车开关门及启动控制；●可远程控制断油断电遥控熄火；●ON线和振动智能检测双控制上传轨迹，避免耗尽汽车电瓶无法启动；●带A-GPS快速定位的GPS定位防盗追踪；●开放TCP/IP协议并可定制私有协议，并可直接对接到客户第三方平台；●开放API数据接口，可转发数据及接受第三方平台控制指令；●远程内核控制软件空中网络升级控制；●内置蓝牙通讯模块可用于无手机网络时的紧急通讯；●内置三轴G加速度传感器可记录分析驾驶行为；●简单线控输出控制适合所有车型；●GPS/北斗双模卫星定位；●兼容控制原车RFID电子钥匙遥控系统；●GPS、GPRS智能省电控制；●原车电瓶低压检测报警；●燃油车、电动车、混动车均可适配；●轿车、货车、客货车、房车均可控制；●个人使用智能控制和共享汽车运营控制均可；●内置备用电池断电拆卸可报警；●超宽工作电压（7-36V），12-24V车辆通用；产品图：CC-318系统状态指示灯闪烁指示：绿色LED 灯闪一下：GSM 信号，GPS 信号正常绿色LED 灯闪两下：GSM 信号正常，GPS 无信号绿色LED 灯闪三下：GSM 信号正常，GPS 信号正常，电池电压低绿色LED 灯闪四下：GSM 信号正常，GPS 无信号，电池电压低绿色LED 灯常灭：系统未开机或系统故障绿色LED 灯常亮：系统正搜索GSM 网络红色LED 灯闪一下：正在上传GPS 轨迹红色LED 灯闪两下：无法上传服务器（SIM 无法上网或上网设置不正常或服务器连接异常）注意：以下说明中的双引号“”仅仅是为了标出短信或命令的内容，短信命令或内容中并不包含“”，设置指令格式中的字母大小写均可，数字和符号均为英文状态标点符号（不接受全角的中文标点符号，即不接受中文输入状态输入的字母和符号），所有操作必须带有定位器密码（为了保护个人隐私请更改默认密码），所有发送正确的指令均有回复，密码错误时回复“Wrong Password”，如无回复说明命令格式错误，指令操作正确时会回复相应的命令成功或失败。
YT-3100 智能定位器 产品手册说明书
智能定位器产品手册YT-3100Rotork YTC Limited目录1引言 (5)1.1一般用户信息 (5)1.2制造商保修 (5)1.3防爆警告（仅适用于本质安全型定位器） (6)2产品说明 (7)2.1常规信息 (7)2.2主要特点和功能 (7)2.3标签说明 (8)2.4产品代号 (9)2.5产品规格 (10)2.6证书 (11)2.7部件和组件 (12)2.8产品尺寸 (13)3安装 (14)3.1安全 (14)3.2安装工具 (14)3.3直行程定位器安装 (15)3.3.1安全 (15)3.3.2标准反馈杆型定位器安装步骤 (16)3.4角行程定位器安装 (20)3.4.1组件 (20)3.4.2角行程支架信息 (21)3.4.3角行程定位器安装步骤 (22)4连接 -空气 (24)4.1安全 (24)4.2供给压力条件 (24)4.3管路连接 (24)4.4连接 - 执行管路 (25)4.4.1单作用执行器 (25)4.4.2双作用执行器 (25)5连接 - 电源 (26)5.1安全 (26)5.2连接 (26)5.3接地 (27)6调节 (28)6.1孔口件安装 (28)7选配型副PCB安装 (29)7.1安装步骤 (29)8维护 (30)8.1供给压力 (30)8.2密封件 (30)9自动校准和PCB操作 (31)9.1警告 (31)9.2LCD显示器和按钮 (31)9.2.1LCD显示器和符号 (31)9.2.2按钮和功能 (32)9.3菜单层级 (33)9.4运行模式监控 (34)9.5配置和操作 (35)9.6校准(CALIb) (37)9.6.1动作类型(SINGLE / dOUBLE) (38)9.6.2自动校准1(AUTO 1) (38)9.6.3自动校准2(AUTO 2) (39)9.6.4自动校准3(AUTO 3) (40)9.6.5行程零点(TVL ZERO)和行程终点(TVL ENd) (41)9.7手动操作(MAN OPER) (42)9.7.1通过设置位置进行手动操作(MAN SP) (42)9.7.2利用MV进行手动操作(MAN MV) (42)9.8控制参数(CTL PARM) (43)9.8.1死区(dEAdbANd) (43)9.8.2向前P参数(KP UP)和向后P参数(KP dN) (43)9.8.3向前积分时间参数(TI UP)和反向积分时间参数(TI dN) (44)9.8.4向前D参数(Kd UP)和向后D参数(Kd dN) (44)9.8.5自动死区模式(AUTO db) (44)9.8.6性能模式(PER STbL / NORM / FAST) (45)9.9输入配置(IN CFG) (46)9.9.1信号方向(SIG NORM / REVS) (46)9.9.2分程模式(SPLIT 4.20 / 4.12 / 12.20 / CSt) (47)9.9.3自定义分程模式零点(CST ZERO) (47)9.9.4自定义分程模式终点(CST ENd) (48)9.9.5阀门流量特性曲线(CHAR LIN / EQ / USER 5P / USER 21P) (48)9.9.6用户设置5个特性点(USER 5P) (49)9.9.7用户设置21个特性点(USER 21P) (50)9.9.9用力关闭(TSHUT CL) (52)9.10输出配置(OUT CFG) (53)9.10.1位置发送器方向(PTM NORM / REVS) (53)9.10.2位置发送器零点/终点(PTM ZERO / ENd) (54)9.10.3反算(bACKCAL oFF / on) (55)9.11设备配置(dEV CFG) (56)9.11.1动作设置(ACT) (56)9.11.2直行程差值(ITP oFF / on) (57)9.11.3参数锁定(Write Protect, W UNLOCK / LOCK) (57)9.11.4实际位置查看模式(View Mode, VI NORM / REVS) (58)9.11.5出厂重置(dEFAULT oFF / on) (58)9.11.6定位器自测试(SELFTEST) (59)9.12诊断模式(dIAGNd) (60)9.12.1默认警报设置 (60)9.12.2设备状态(dS) (61)9.12.3重置警报状态(RST ALRM oFF / on) (62)9.12.4查看事件日志(EVT LOG) (63)9.13位置信息(INFO) (64)9.14自动校准过程中显示的错误代码 (66)9.15状态和警报代号 (67)10主要软件地图 (68)1 引言1.1 一般用户信息感谢您购买Rotork YTC Limited产品。
Manual2013-DT 使用手册要点
DT系列智能型定位器使用手册DIGITAL TRAK POSITIONER INSTRUCTION MANUALManual2013-DT大连万讯电力仪表有限公司Dalian Maxonic Electric Apparatus Co.,Ltd.目录1. 用户须知 (1)1.1概述 (1)1.2安全指示 (1)1.3开箱清单 (1)1.4安全信息提示 (2)1.5定位器铭牌 (2)1.6产品认证文件 (3)2. 产品介绍 (4)2.1功能介绍 (4)2.2特点 (4)3. 技术参数 (5)4. 安装说明 (6)4.1外形尺寸图 (6)4.2安装 (6)4.3定位器安装于直行程执行机构 (7)4.4定位器安装于角行程执行机构 (9)4.5气路连接 (10)4.6电气连接 (11)5. 操作规程 (12)5.1操作界面说明 (12)5.2用户菜单 (13)5.3初始化 (15)5.4诊断 (17)5.5报警 (18)6. 参数说明 (22)7. 故障及维护说明 (26)7.1异常状况排除 (26)7.2维护保养 (27)8. 运输和贮存 (27)9. 订货须知 (28)9.1选型表 (28)1. 用户须知本手册对DT定位器的安全使用以及预期功能进行了必要的说明，为了正确操作产品实现产品功能并确保操作者安全请按照本手册执行。
在对产品进行任何操作前请认真阅读本手册并且将手册保存以作参考。
1.1概述STI定位器设计和加工符合EN-ISO 9001国际质量控制系统标准。
1.1.1适用标准机械安全基本概念与设计通则UNI EN ISO 12100-1:2005第一部分。
机械安全基本概念与设计通则UNI EN ISO 12100-2:2005第二部分。
欧盟机械标准2006/42/EC欧盟低压电器标准2006/95/EC欧盟电磁兼容性标准2004/108/EC1.1.2声明STI保证产品不存在制造缺陷，产品应严格按照手册要求进行安装和使用。
途强GT130定位器安装说明书
途强GT130定位器安装说明书
一、安装定位器卡。
用户需要在定位器关机的状态下将卡装进去，然后开机。
二、安装定位器。
根据说明书的指示将GPS定位器的线分别接上，无线GPS定位器不用接线，要找好合适的安装位置，防止温度过高或者金属物太多影响定位器的使用。
三、登录平台。
根据说明书的提示，登录平台网址，或者下载平台的手机APP，输入自己的设备号与初始密码，即可进行查车。
四、溜车。
安装完毕后，将车开出去匀速溜一圈，速度不能太快。
大概二十分钟后汽车定位器的定位数据就能在平台上显示了。
【ytc2500定位器安装及操作说明书（仅供参考）2】
YTC 2500智能定位器安装及操作说明书※气路连接●连接定位器的输出与气动执行器的气缸●使用与定位器气源端口处标识的标准接口连接气源●气源连接口前方必须安装过滤器或带有过滤器的空气过滤减压阀，防止水分、油污等异物渗入●确认定位器反馈杆动作方向与执行机构运行方向一致※电气连接※调试步骤1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求，供气压力范围是0.14-0.7MPa(1.4‐7kgf/cm2)，请不要超过这个范围使用；2.接通4---20mA输入信号。
（定位器的工作电源取自输入信号，由DCS二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路）；3.检查位置反馈杆的机械安装，拆下气缸锁定螺丝，并检查气源管路防止漏气；4.手动方式检查执行机构动作，●在运行模式下，按住<Enter>键6秒，直至屏幕显示[ AUTO CAL ]●按<DOWN>键或<UP>键，切换屏幕显示[ MANUAL ]●按下<Enter>键，进入手动方式，屏幕显示[ *MA xxx ] ，其中xxx为手动设定指令，可使用键盘操作执行机构动作●按下<UP>键或者<DOWN>键可以手动控制气缸慢速动作，按住<ENTER>键同时按下<UP>键或者<DOWN>键可以手动控制气缸快速动作,手动操作无误后，按<ESC>键退出手动操作模式●手动操作时，检查气缸的开关位置能否到位，动作速度是否正常，定位器及管路是否有漏气。
5.进入自动整定●在运行模式下，按住<Enter>键6秒，直至屏幕显示[ AUTO CAL ]●按下<Enter>键，屏幕显示[ AUTO1 ]●按<DOWN>键或<UP>键，切换屏幕显示[ AUTO2 ]●按下<Enter>键，定位器开始自动整定，整定结束后屏幕显示[ COMPLETE ],并自动保存退出至运行模式下6.如阀门动作方向与输入信号方向相反，则需要切换正反作用●在运行模式下，按住<Enter>键6秒，直至屏幕显示[ AUTO CAL ]●按<DOWN>键或<UP>键切换，直至屏幕显示[ VALVE ]●按<ENTER>键进入菜单项，屏幕显示[ ACT ]●按<ENTER>键，屏幕显示[ *ACT ]●按<DOWN>键或<UP>键切换正反作用，并按<ENTER>键确认保存(屏幕显示为正作用[ +ACT RA ]或反作用[ +ACT DA ])7.如定位器屏幕显示与风门开度相反，则需要切换正反开度显示●在运行模式下，按住<Enter>键6秒，直至屏幕显示[ AUTO CAL ]●按<DOWN>键或<UP>键切换，直至屏幕显示[ VIEW ]●按<ENTER>键进入菜单项，屏幕显示[ YT 2500L ]或[ YT 2500R ]●按<DOWN>键或<UP>键切换，直至屏幕显示[ VM ]●按<ENTER>键，屏幕显示[ *VM ]●按<DOWN>键或<UP>键切换正反方向开度显示，并按<ENTER>键确认保存(屏幕显示为[ +VM NOR ]正方向显示或反方向显示[ +VM REV ])智能定位器程序功能图解1.功能模式：运行模式：即定位器远方操作模式，定位器接收远方操作信号来控制气缸动作，并在屏幕上显示[ RUN ]。
GPS 定位器使用说明书 - 爱家小哥商城
GPS 定位器使用说明书(BPA010)一．产品功能介绍爱家小哥GPS 定位器是一款专门为老人、儿童开发设计的智能通话、定位功能器。
外观设计灵巧，功能强大，集GPS 卫星定位、SOS 号码呼叫、互动功能、电子围栏、防跌落、计步器、闹钟等功能。
只要在手机或是平板电脑上安装APP 软件，即可轻松的查询定位器的具体位置或是以前的轨迹记录，让家人的爱护实时于您同在。
二．产品安全性操作需留意部分2.1，产品使用锂电池供电方式，使用爱家小哥主机5VUSB 输出的手机充电器进行充电。
2.2，产品不防水，摆放或使用时要防止任何水渍进入机体。
2.3，产品具备定位功能，所以产品四周不可以有全金属屏蔽环境，这样产品就无法将无线信号发射至手机。
三．产品组件清单序号组件名称组件照片整机所需数量1, GPS 定位器1set四．产品操作说明及信号指示说明4.1：产品主要功能说明：4.1.1：SOS 呼叫：该GPS 定位器在安装SIM 卡后，即可连接移动网络，可以通过手机APP 设置5组SOS 紧急联系号码，长按SOS 按键2秒，GPS 定位器会自动依次拨打设置的号码，进行通话。
4.1.2：通话功能：该GPS定位器在安装SIM卡后，即可连接移动网络，可以通过手机设置自动接听或者手动接听电话。
4.1.3：电子围栏：通过手机APP可以设计老人或是小孩活动范围，当超出范围，产品会自动报警。
4.1.4：闹钟: 通过手机APP可以设计老人或是小孩的作息时间，闹钟会自动唤醒。
4.1.5：定时休眠：通过手机APP可以设计GPS定位器的休眠时间，使其产品省电。
4.1.6：计步器：通过手机APP可以设计老人或小孩每天的运动目标。
4.1.7：定位模式：GPS定位器可以通过手机APP设置为手动工作模式或是自动跟踪模式。
4.1.8：轨迹查询：可以通过手机APP查询GPS定位器的历史轨迹记录情况。
4.1.9：远程关机：GPS插入SIM卡进入正常工作模式后，只可以通过手机APP进行远程关机，主要是防止在使用过程中误操作而失去定位功能。
GPS定位器 说明书
GPS定位器使用说明书1安装说明1.1连接线说明DC+ 电源正极ACC 点火线GND 地线pOff 断油/断电控制线1.2安装前检测:1、检查配件主机、4Pin连接线、油路控制器、说明书2、SIM卡购买SIM手机卡（支持GSM/3G网络），如果开通GPRS功能，可以实现网上查车，如果开通来电显示功能，能进行电话远程监听。
设备没有SIM卡，不能正常工作。
1.3安装调试步骤1) 检测电源按接线图安装完成后,通电,LED指示灯会闪,如果不亮,表示设备供电不正常或损坏。
2) LED光灯状态指示检查◆亮1秒灭1秒表示GSM注册成功,约三十秒左右。
◆亮0.1秒灭2.9秒表示GPS定位,约四十五秒左右。
◆如果绿灯快闪(亮0.1秒,灭0.1秒) 超过三分钟后，可能SIM卡未插好,或设备损坏。
◆常亮表示GSM注册网络成功，并且GPS定位。
3) 拨打电话在LED灯常亮后,拨打设备的SIM号码,如果能通，即工作正常,可以进行短信操作或网络设置。
1.4安装注意事项●GPS天线与GSM天线内置,注意安装位置,否则会定不到位.●主机不防水，工作温度-40~60℃,注意固定位置。
●油路控制器分为12V和24V，安装时，注意与汽车供电电压是否一致。
2短信操作说明短信命令格式为：A******,功能序号，参数其中A表示命令开始，******为设备操作密码，初始化密码为000000，参数视具体的功能序号而定。
将短信发送到设备中的手机卡上，设备会自动回复应相的短信。
短信全部采用半角，如果密码错误、格式错误，设备将不会回复短信。
2.1位置请求（000）短信格式：A******, 000例如：A000000, 000设备收到短信后，回复位置信息，格式如下：Longitude E114.04577 Latitude N22.32405 08-10-20 17:38:30，如果没有定位，则经纬度时间都是0，为无效值，时间为格林威治时间，如北京为东8区，小时加8才能与本地时间一致。
ABB智能定位器TZIDC说明书中文版
A B B T Z I D-C智能定位器安装及操作说明书气动连接.使用与定位器源端口处标识的标准接口连接气源.连接定位器的输出与气动执行器的气缸电气连接根据下列接线端子图以及设计要求进行相应的配线（一般只需＋11，－12,+31,-32）1.2.否则有可能3.该步并非必须）：４５. 使用□和□键选择定位器安装形式为直行程或角行程。
角行程安装形式：定位器没有反馈杆，其反馈轴与执行器角位移输出轴同轴心一般角位移为９０°直行程安装形式：定位器必须通过反馈杆驱动定位器的转动轴,一般定位器的反馈杆角位移小于60°，用于驱动直行程阀门启动执行器。
注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终端的定义方法不通，且线性化校正数据库不同，可能导致较大的非线性误差。
6. 启动自动调整程序（执行器或阀门安装于系统后最好通过此程序重新整定）；.按住MODE键.点击□键一次或多次，直到显示出“P1.1”.松开MODE键.按住ENTER键３秒直到计数器倒数到０.松开ENTER键，自动调整程序开始运行（显示正在进行的程序语句号）。
.自动调整程序顺利结束后，显示器显示“COMPLETE”。
在自动调整过程中如果遇到故障，程序将被迫终止并显示出故障代码，根据故障代码即可检查故障原因，也可以人为地强制中断自动调整程序。
7.如有必要，进入“P1.2”调整控制偏差带（或称死区）8.如有必要，进入“P1.3”测试设定效果。
9.存储设定效果：.按住MODE键.点击□键一次或多次，直到显示出“. P1.4“.松开MODE键.用□或□键选择NV_SAVE(若选择“CANCEL”,此前所作修改将不寻存储。
.按住ENTER键３秒直到计数器倒计数结束后松开1.01.11.21.3. 松开MODE键.显示器显示反馈杆所处角度位置如“-15.0°SENS_POS”.使用□或□键进行手动控制。
1435 GEMU 定位器使用说明书A4完全版
—
默认
11实际X值
的变化方向
X的显示方报警功能
报警功能
两元输出
(警报1和警报2)
关
最小/最大
最小/最小
最大/最大
关
13警报1
警报1起始值
0.0…100
%
10.0
14警报2
警报2起始值
0.0…100
%
90.0
15错误功能
错误信号输出
错误
错误+非活动范围
错误+活动范围
框。
在显示面板下部的左边为当前的操作模式，在右边显示阀门的当前百分比设定
值。
菜单中的项目“B：MANUAL”（手动模式）可通过按“→”键来实现。
8.2手动操作（B：MANUAL）
在手动操作模式下，可以手动调节阀门。期望的数值可通过“+”和“-”键
来设置。
按“→”键可以实现配置设置（C：CONFIG）
设定位置
最大位置
0.0…100
%
100
23关紧功能
在最小/最大位置的
关紧功能
没有
最小
最大
最小和最大
没有
24设定方向
设定值方向
正向
反向
正向
25设定坡度
设定值的坡度功能
自动
0…400
s
0
26拆分开始
拆分范围(设置值范
围)开始
0…100
%
0.0
27拆分结束
拆分范围(设置值范
围)结束
0…100
%
100
28设定函数
间切换。
●如果选择手动操作，则阀门可通过向上键（+）或向下键（-）进行人
EPR100S操作说明书V3_3
切换界面 3S
控制方式的选择，默认为线性。
按
和 选择。
有6种可选的控制方式：Linear
（线性），R25、R30、R40、R50（等百分比），Free(用户自行设定参数值点)
① ② ③
Linear SETP Fun
Linear SETP Fun 1：25 SETP Fun 1：30 SETP Fun
71.2 69.2 67.6 94.9 和
切换 进入下一界面 返回界面设置新的反馈值点。
初始状态为最小量程阀门处于未充气关闭状态，最大量程时阀门充气处于完全打开状态。
设定值方向也可反向的设定，此时设定值为FALL，初始状态为最大量程立即充气处于完全打开状态，最小量程时阀门则处于未充气关闭状态。
这主要应用于拆分范围的操作或气动常开的气动头。
德国(ABB)2
三按钮式TZID-C 智能定位器安装及操作说明书一、预先检查1．检查气源是否符合要求，并按下过滤器下的排污按钮，进行排污。
2．检查接线，确保输入信号符合要求。
3．检查安装在气动门上的定位器反馈轴的转动角度符合要求。
4．手动检查气动门动作的灵活性。
5．查看定位器铭牌。
确认定位器的单双向、直行程或角行程、保位。
二、调试1.将气动门摇至自动位。
看阀门是正作用还示反作用。
正作用把阀门打开，反作用把阀门关闭。
2.首先送气源。
调节供气压力调节螺栓到较小值，打开供气阀，旋动供气压力调节螺栓，观察气动门进气压力表，将进气压力调至1.4~6.0bar(20~90Psi)。
3.送4~20mA DC电源信号。
4.气动门定位器送电后，LCD会先显示在Operation level 1状态下的模式序号，然后显示该模式下的当前值。
5.在Operation level 1状态下，按住并保持↑↓键，点按RESET键，LCD显示倒数3→0完毕，放开↑↓键，进入Operation level 2状态；在Operation level2 状态下，点按RESET键即进入Operation level 1状态。
6.旋转mode旋转开关可选择1.0~1.3或2.0~2.3进行参数设定。
Operation level 1：1.0自适控制1.1稳定控制1.2手动1.3设置报警开关Operation level 2：2.0 自动冲程2.1 死区调节2.2 量程2.3 零点调整该程序启动后，定位器自动运动阀门，设定与阀门相关数据，并储存在定位器中。
在程序运行时，LCD显示10、11、12┉┉200，表明程序运行的每个步骤。
该程序运行完，气动调门既按所存储参数运行。
7.启动2.0自动冲程程序（Autostroke）。
在2.0模式下同时按住↑、↓键，LCD显示倒数3→0完毕后，放开↑、↓键，程序被启动。
8.自动冲程程序结束后，LCD显示闪烁的符号“←：”，在此情况下，1)长按RESET键，LCD显示倒数3→0后，显示“EEP”，表明自动冲程程序新设定的参数有效并储存。
智安星定位器说明书
智安星定位器说明书
智安星定位器介绍：
智安星软件能够提供位置信息服务，设备安装简单，操作方便。
拥有强大的定位功能，软件基于地理位置来让用户实时查询位置，能够轻松获取实时位置信息。
不仅功能强大，用户使用起来也很方便、快捷，给你更好的操作体验感。
智安星官方版功能：
1、在地图中直观查看定位位置，了解设备此时所在的位置信息。
2、支持在手机中操作，进行安全布防，为你的安全保驾护航。
3、历史轨迹，在使用过程中，由系统自动进行历史轨迹记录。
4、可以将该地点发送给好友或朋友圈，还能一键查看附近人。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

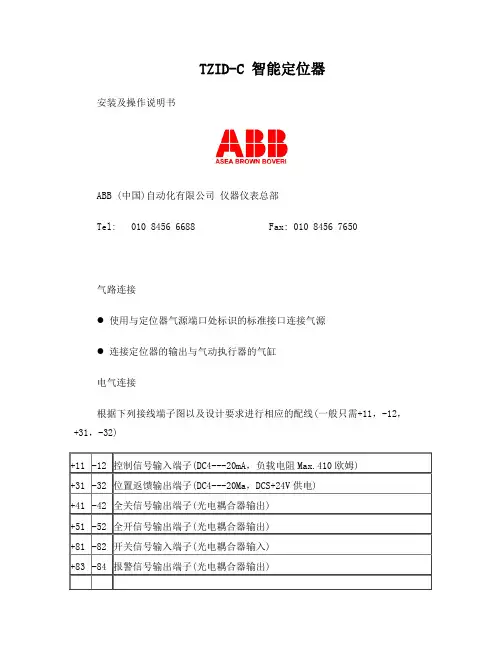

TZID-C 智能定位器
安装及操作说明书ABB (中国)自动化有限公司仪器仪表总部
Tel: 010 8456 6688 Fax: 010 8456 7650
气路连接
∙使用与定位器气源端口处标识的标准接口连接气源
∙连接定位器的输出与气动执行器的气缸
电气连接
根据下列接线端子图以及设计要求进行相应的配线(一般只需+11，-12，+31，-32)
调试步骤
1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气
压力为7BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。
2.接通4---20mA输入信号。
(定位器的工作电源取自输入信号，由DCS二线制供
电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路)。
3.检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货
商安装调试完毕，只需作检查确认，该步并非必须）：
∙按住MODE键。
∙并同时点击⇧或⇩键，直到操作模式代码1.3显示出来。
∙松开 MODE键。
∙使用⇧或⇩键操作，使执行器分别运行到两个终端位置，记录两终端角度
∙两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程应用范围在 -28º--- +28º 之内。
角行程应用范围在 -57º--- +57º 之内。
全行程角度应不小于25º
4.切换至参数配置菜单
∙同时按住⇧和⇩键
∙点击ENTER键
∙等待3秒钟，计数器从3计数到0
∙松开⇧和⇩键
程序自动进入P1.0配置菜单。
5.使用⇧和⇩键选择定位器安装形式为直行程或角行程。
角行程安装形式：定位器没有返馈杆，其返馈轴与执行器角位移输出轴同轴心
Page 2 of 9
一般角位移为90º
直行程安装形式：定位器必须通过返馈杆驱动定位器的转动轴，一般定位器的
返馈杆角位移小于60º, 用于驱动直行程阀门气动执行器。
注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终端的定义方法不同，且线性化校正数据库不同，可能导致较大的非线性误差。
6.启动自动调整程序（执行器或阀门安装于系统后最好通过此程序重新整定）：
∙按住MODE键
∙点击⇧键一次或多次，直到显示出“P1.1”
∙松开MODE键
∙按住ENTER键3秒直到计数器倒计数到0
∙松开ENTER键，自动调整程序开始运行(显示器显示正在进行的程序语句号)。
∙自动调整程序顺利结束后，显示器显示“COMPLETE”。
在自动调整过程中如果遇到故障，程序将被迫终止并显示出故障代码，根据故障代码即可检查出故障原因。
也可以人为地强制中断自动调整程序。
7.如有必要，进入“P1.2”调整控制偏差带(或称死区)。
8.如有必要，进入“P1.3”测试设定效果。
9.存储设定结果：
∙按住MODE键
∙点击⇧键一次或多次，直到显示出“P1.4”
∙松开MODE键
∙用⇧或⇩键选择 NV_SAVE (若选择‘CANCEL’，此前所作修改将不予存储。
)∙按住ENTER 键3秒直到计数器倒计数结束后松开
前面所进行的设定和自动调整中所测得的参数将存储在EEPROM 中，定位器转换到先前所选择的运行级操作模式。
运行级操作模式的选择
1.0模式：自适应控制模式
∙按住MODE键
∙点击⇧键一次或多次，直到显示出“1.0 CTRL_ADP”
∙松开MODE键
∙显示器显示阀位百分数如“50.0% POSITION”
1.1模式：固定控制模式
∙按住MODE键
∙点击⇧键一次或多次，直到显示出“1.1 CTRL_FIX”
∙松开MODE键
∙显示器显示阀位百分数如“50.0% POSITION”
1.2 模式：在执行器的实际全行程范围内手动控制
∙按住MODE键
∙点击⇧键一次或多次，直到显示出“1.2 MANUAL”
∙松开MODE键
∙显示器显示阀位百分数如“50.0% POSITION”
∙使用⇧或⇩键进行手动控制。
先按住⇧键，再按住⇩键(始终按住⇧键)，执行器将快速开启
先按住⇩键，再按住⇧键(始终按住⇩键)，执行器将快速关闭
1.3 模式：在定位器的检测范围内手动控制
∙按住MODE键
∙点击⇧键一次或多次，直到显示出“1.3 MAN_SENS”
∙松开MODE键
∙显示器显示返馈杆所处角度位置如“-15.0º SENS_POS”
∙使用⇧或⇩键进行手动控制。
先按住⇧键，再按住⇩键，执行器将快速开启
先按住⇩键，再按住⇧键，执行器将快速关闭
请参阅附后功能表总图
参数设定举例：将阀门的正作用改为反作用
(定位器初始设定适合于正作用阀门，如实际驱动的阀门为反作用型式即
阀杆上行关闭阀门，则需确认P2.3=Reverse)
一般的阀门出厂之前已经修改此参数无需用户再修改，但可以通过下述方法检查。
定位器起始位置可以是运行模式中的任意方式
1.切换至配置功能菜单
∙同时按住⇧和⇩键
∙点击ENTER键
∙等待3秒钟，计数器从3倒计数至0
∙松开⇧和⇩键
∙显示器显示“P1.0 ACTUATOR”
2.从配置功能菜单中选择第二组参数
∙同时按住MODE和ENTER两键
∙点击⇧键
∙显示器显示“P2._ SETPOINT”
∙松开 MODE和ENTER两键
∙显示器显示“P2.0 MIN_PGE”
3.从第二组配置参数中选择阀门作用方式P2.3
∙按住MODE键
∙点击⇧键3次
∙显示器显示“P2.3 ACTION”
∙松开MODE键
4.更改阀门作用方式
∙点击⇧键选择“REVERSE”
5.切换至“P2.7 EXIT” 存储并退出
∙按住MODE键
∙点击⇧键多次直至显示器显示“P2.7 EXIT”
∙松开MODE键
∙用⇧或⇩键选择 NV_SAVE
∙按住ENTER 键直到计数器倒计数结束后松开
前面所进行的设定和自动调整中所测得的参数将存储在EEPROM 中，定位器转换到先前所选择的运行模式.
TZID-C 系列智能定位器程序功能图解：
1.功能级分类：
运行操作级：适用于初次调试及日常维护中的检查或现场开关操作
参数配置级：适用于初次调试中的参数设置及整定
2.
一般情况下选择1.0进行远方自动控制。
只有在执行器实际行程非常小而执行器速度太快，控制发生振荡时选择1.1控制模式，但其控制精度较低。
操作模式中的1.2和1.3均可运用键盘开启或关闭执行器，但1.2专用于手操，而1.3专用于检测定位器返馈杆实际运行范围是否超出传感器的最大检测范围，以便校正返馈杆的连接，取得最佳的控制效果。
3.参数配置级
参数配置共分11组，用P1._，P2._---P11._(P为PARAMETER首字母) 表示，而每一组又分若干项，如P1._ 分P1.0,P1.1,---P1.4共5项， P2._分P2.0,P2.1, ----P2.7共8项。
有些项中又可分若干分项以供选择，如P1.0中可选择LINEAR用于直行程执行器，选择ROTORY用于角行程执行器。
又如P1.4 EXIT中可选择
NV_SAVE(Non-V olatile save)存盘退出或CANCEL 不存盘退出。
有些项中只有数值以供调整，如分程调节中给定信号为4—12 mA ，则P2.0 中的数值应设为4 mA ，而P2.1中的数值应设为12mA. 如给定信号为4—12 mA ，则P2.0 中的数值应设为12 mA ，而P2.1中的数值应设为20mA.
注：除P1.1, P2.3,P3.2, P8.2外，一般其它的参数无需改动。
P1.1为自动整定程序，P2.3 为执行器的正反作用形式（正作用为输出口1气压增加阀杆下行）P3.2为正反调节形式（正作用为4毫安对应阀位0%）, P8.2为阀位返馈正反作用形式（正作用为阀位0%输出4毫安）
详细说明请参阅随机说明书。
如有疑问，请致电如下：
021 5048 0101转8997 冯小平
010 8456 6688转6213 李兆华。
