西门子阀门定位器操作手册压电阀介绍：1引言传统的气动阀中大量使用了电磁铁作为电一机械转换级，其把电控制信号转换为机械的位移，推动阀芯，实现气路的切换或气体压力、流量的比例控制。
作为电一机械转换级的电磁铁有价格低廉，操作使用方便等优点；但其也有很多缺点：如功耗大、响应速度不够快、存在发热及有电磁干扰等。
把压电材料的电一机械转换特性引入到气动阀中，作为气动阀的电一机械转换级，这是一项不同于传统气动阀的全新技术。
采用了压电技术的气动阀在性能上有着传统气动阀无可比拟的优势。
2、压电效应简介对于晶体构造中不存在对称中心的异极晶体，加在晶体上的张紧力、压应力或切应力，除了产生相应的变形外，还将在晶体中诱发出介电极化或电场。
这一现象被称为正压电效应；反之，若在这种晶体上加上电场，从而使该晶体产生电极化，则晶体也将同时出现应变或应力，这就是逆压电效应。
两者通称为压电效应。
1880年居里兄弟发现了电气石的压电效应，从此开始了压电学的历史。
压电式气动换向阀即是利用压电逆效应而研制的。
3、压电技术在气动阀中的应用1、微型直动式换向阀利用压电材料在电场作用下的变形，来实现气动阀阀口的开启和关闭，这样就可以做成微型直动式换向阀。
如下图所示的微型二位三通换向阀， 1 口为进气口，2 口为输出气口，3、口为排气口，阀中间的弯曲部件为压电材料组成的压电片。
当没有外加电场作用时，阀处于：图1状态：进气口关闭，输出气口2经排气口3通大气。
当在压电阀片上外加控制电场后，压电阀片产生变形上翘，上翘的压电阀片关闭了排气口3,同时进气口1和输出气口2连通。
这样就完全实现了传统二位三通电磁换向阀的功能。
图1 图22、压电式电气比例调压阀压电材料的变形量正比于施加在其上的电场强度，禾U用这一特点，可以开发出比例调压阀。
女口图3所示，施加不同的控制电压到压电阀片上，压电阀片产生不同的弯曲变形量，这样就在进气口1与输出气口2之间及输出气口2与排气口3之间形成不同的气流阻力，从而在输出气口2 的得到不同的气体压力。
西门子阀门定位器中文说明书
西门子阀门定位器中文说明书一、概述西门子阀门定位器是一种用于控制工业阀门开度的高精度设备。
它能够接收来自控制系统的信号，并将其转化为准确的阀门动作，以实现对工艺过程中流体流量、压力等参数的精确控制。
二、工作原理西门子阀门定位器通过检测阀门的实际位置，并将其与控制系统给定的目标位置进行比较，然后根据偏差信号驱动阀门执行机构，使阀门移动到目标位置。
其工作原理基于电气转换和反馈控制技术。
定位器内部包含传感器、放大器、控制器等部件。
传感器用于检测阀门的行程或转角，并将其转换为电信号。
放大器将微弱的电信号放大，以驱动执行机构。
控制器则根据输入信号和反馈信号的差异，计算出控制输出，确保阀门准确地定位在所需的位置上。
三、产品特点1、高精度定位能够实现精确到毫米级的阀门定位，满足各种严格的工艺控制要求。
2、快速响应对控制信号的变化能够迅速做出反应，使阀门动作及时、准确。
3、多种通信接口支持多种工业通信协议，方便与不同的控制系统集成。
4、自诊断功能可实时监测自身的工作状态，及时发现并报告故障，便于维护和维修。
5、适应性强能够适应不同类型的阀门和执行机构，具有广泛的应用范围。
四、安装与调试1、安装前的准备检查阀门和执行机构的状态，确保其完好无损。
准备好安装所需的工具和附件。
2、安装步骤将定位器安装在阀门执行机构上，并确保安装牢固。
连接气源和电气信号线路，注意连接的正确性和密封性。
3、调试步骤打开气源和电源，使定位器处于工作状态。
通过操作控制系统，给定不同的阀门开度信号，观察定位器的响应和阀门的动作。
调整定位器的参数，如增益、死区等，以获得最佳的控制性能。
五、操作与使用1、操作界面定位器通常配备有显示屏和操作按键，用于显示工作状态和参数设置。
2、常用操作手动操作：可以通过手动按键或旋钮，临时控制阀门的开度。
自动操作：在正常工作状态下，由控制系统自动控制阀门的开度。
六、参数设置1、基本参数包括阀门行程范围、控制信号类型、气源压力等。
智能阀门定位器说明书
此界面是参数设定状态的第一界面。项号10表示直行程执行器。如果执行器为角行程执行器，则用户按向上键进入下一界面，表示角行程执行器。按向下又回到直行程执行器设定界面。退出执行器类型设定界面，按功能 + 向上键，进入执行器正/反作用设定界面。执行器类型则为退出时界面设定的状态。
2．1．3 位置变送电流输出模块报警及限位传感器模块
2．1．5 气动连接模块
02
气动连接
2-1-5 外接气源示意图
行器进气排气流量调节
1为执行器进气流量调节阀， 2为执行器出气流量调节阀
01
单作用及双作用执行器作用压力输入口Y1 位置反馈作用连杆 供气动力气源输入口Dz 具有消音作用的消耗气体排出口E
设定方法与定位器类型设定相同。项号11为正作用/反作用设定界面。按功能+向上键，系统退出执行器正/反作用设定，进入阀门气开气关设定界面。按功能 +向下键 进入10号菜单。以下所有菜单的转化以此类推，不再重复说明。 正作用表示4—20mA对应于0—100%行程。 反作用表示4—20mA对应于100—0%行程。
3．5．2．3 阀门定位器参数设定及初始化操作 1． 执行器类型设定：直行程/角行程,系统默认为直行程。 2．执行器正/反作用设定。默认为正作用
阀门气开、气关特性设定 气开型阀门设定，项号为12 型阀门设定，项号为12 特性曲线设定 定
2．1．1 主板
定位器当前位置通过2线制4~20mA输出反馈。一个数字输出表示一组故障信息，这两个报警输出电路与其他电路是隔离的。两个可调整限位位置的数字量输出通道。 2．1．4 现场总线扩展模块 在现代仪器仪表中现场总线技术的应用越来越广泛。然而，由于现场总线的多样性和复杂性，因此为了适应不同的系统就要配置不同的现场总线系统：PROFIBUS 、INTERBUS、CANBUS 总线、FF 总线、HART 总线。目前，我们能够提供HART总线通讯选择板卡。

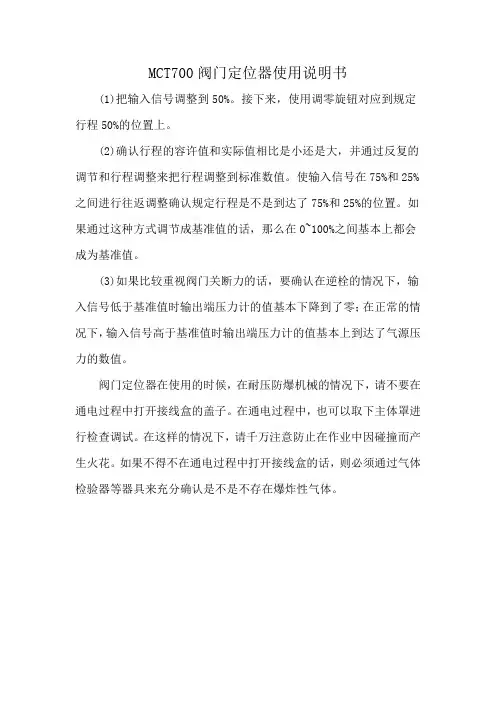

MCT700阀门定位器使用说明书
MCT700阀门定位器使用说明书
(1)把输入信号调整到50%。
接下来，使用调零旋钮对应到规定行程50%的位置上。
(2)确认行程的容许值和实际值相比是小还是大，并通过反复的调节和行程调整来把行程调整到标准数值。
使输入信号在75%和25%之间进行往返调整确认规定行程是不是到达了75%和25%的位置。
如果通过这种方式调节成基准值的话，那么在0~100%之间基本上都会成为基准值。
(3)如果比较重视阀门关断力的话，要确认在逆栓的情况下，输入信号低于基准值时输出端压力计的值基本下降到了零；在正常的情况下，输入信号高于基准值时输出端压力计的值基本上到达了气源压力的数值。
阀门定位器在使用的时候，在耐压防爆机械的情况下，请不要在通电过程中打开接线盒的盖子。
在通电过程中，也可以取下主体罩进行检查调试。
在这样的情况下，请千万注意防止在作业中因碰撞而产生火花。
如果不得不在通电过程中打开接线盒的话，则必须通过气体检验器等器具来充分确认是不是不存在爆炸性气体。
阀门定位器.模块使用说明书
ZXQ系列电动阀门智能定位器/阀门操作器（电子式伺服控制器）使用说明书DOC NO：201109ZXQ2003ZXQ2004BZXQ2004ZXQ2004C目录一、概述 (2)二、主要技术指标 (2)三、 定位器面板....................................................3 四、 接线方式.........................................................5 五、 设定操作方法.................................................6 六、 错误代码列表 (9)附录：其它标定操作（出厂后如需此项操作，请在厂家指导下使用） (9)如顾客所购买的是本公司Z 型（机电一体）执行器，内部定位器无需对执行器转角标定，接线无误即可正常使用。
ZXQ 系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统，体积小巧，可选择安装在电动执行器的接线盒内或以DIN 导轨方式固定在外，能直接接收工业仪表或计算机等输出的4~20mA DC 信号(其它输入信号类型可在出厂前定制)，与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角（或位移）进行自由标定，同时输出4~20mA DC 的执行器转角位置（或位移）反馈转换信号，可精确设定执行器转角位置的下限限位值和上限限位值，定位器采用3个按键操作，9个LED 灯可直接显示定位器模态，4位数码LED 通过按键切换显示阀位实际开度值、阀位设定开度值、定位器壳内温度，操作方便。
● 控制精度：0.1%~3.0%(通过U4参数可调)● 可接电动执行器反馈信号：电位器500Ω～10K Ω ● 可接收外部控制信号（DC ）：4~20mA （1~5V 、0~10V 、开关量等出厂前定制） ● 输入阻抗：250Ω；● 通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态 ②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭) ● 可选：可控硅输出（AC ，1000V ，25A ）● 输出执行器位置信号：低漂移输出4~20mA DC 对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω ● 环境温度：0~80℃，相对湿度：≤90%RH●有超温保护功能: 定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制●外形尺寸：ZXQ2003→77mm(底面长)×76mm(底面宽)×51mm(高/厚);ZXQ2004→74 mm(底面长)×57mm(底面宽)×45mm(高/厚)ZXQ2004B→119mm(底面长)×76mm(底面宽)×26mm(高/厚)ZXQ2004C→62mm(底面长)×48mm(底面宽)×26mm(高/厚)●可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）●可设定最大阀位限制值与最小阀位限制值●密码锁，防止误操作●防执行器频繁启动功能●带故障报警代码指示功能（E-0X）●按输入信号和执行器转角位置进行智能步距调整精确定位■■■1参照下图定位器接线端子和定位器外壳上的接线图连接好电动执行器和电源连线，注意连接时的极性，为减少电机干扰，应将电动执行器的电机控制线和反馈信号线分开走线；定位器的弱电信号线应尽量短些，若必须使用较长的连线时，应采用屏蔽信号线，外屏蔽与控制柜外壳妥善接地。
positioner阀门定位器说明书
positioner阀门定位器说明书positioner阀门定位器说明书阀门定位器，按结构分气动阀门定位器、电-气阀门定位器及智能阀门定位器，是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输出信号，然后以它的输出气压信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置或位置信号反馈到阀门定位器，阀位状况通过电信号传给上位系统。
阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电－气阀门定位器，阀门定位器和智能式阀门定位器。
阀门定位器能够增大调节阀的输出功率，减少调节信号的传递滞后的情况发生，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的摩擦力并消除不平衡力的影响，从而保证调节阀的正确定位。
阀门定位器按输入信号分为气动阀门定位器、电-气阀门定位器和智能阀门定位器。
气动阀门定位器的输入信号是标准气信号，例如，20~100kPa气信号，其输出信号也是标准的气信号。
电气阀门定位器的输入信号是标准电流或电压信号，例如，4~20mA电流信号或1~5V电压信号等，在电气阀门定位器内部将电信号转换为电磁力，然后输出气信号到拨动控制阀。
智能电气阀门定位器它将控制室输出的电流信号转换成驱动调节阀的气信号，根据调节阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于控制室输出的电流信号，并且可以进行智能组态设置相应的参数，达到改善控制阀性能的目的。
按动作的方向可分为单向阀门定位器和双向阀门定位器。
单向阀门定位器用于活塞式执行机构时，阀门定位器只有一个方向起作用，双向阀门定位器作用在活塞式执行机构气缸的两侧，从两个方向起作用。
按阀门定位器输出和输入信号的增益符号分为正作用阀门定位器和反作用阀门定位器。
正作用阀门定位器的输入信号增加时，输出信号也增加，因此，增益为正。
反作用阀门定位器的输入信号增加时，输出信号减小，因此，增益为负。
按阀门定位器输入信号是模拟信号或数字信号，可分为普通阀门定位器和现场总线电气阀门定位器。
阀门定位器说明书
—1—
图 1 智能阀门定位器原理框图
2.1 功能介绍
自适应功能：自动寻找阀门零点和满度，优化阀门控制参数, 提高控制精度 组态功能： 可设置阀门特性曲线、动作方式、死区、行程范围、关断值、事件输出 自诊断功能：能显示输入电流值、上/下行程时间、死区、预判值等 故障模式：故障时定位器可选择 全开、全关、保持、手动等模式 通讯功能：HART 协议的通讯功能 电流反馈功能：输出 4~20mADC 阀位反馈信号
3 技术参数
气指标 输入输出
气源压力 阀泄漏量 稳态耗气量 适应执行机构 行程范围 电流输入 反馈输出
0.14～0.7 Mpa < 0.6L / H < 36L / H
单作用、双作用 直行程 10～100mm；角行程 30～120º 4～20mA DC，最小输入电流>3.6mA；可设定分程控制起点和终点
1 用户须知
1.1 安全指示
定位器先上电，后供气源； 产品使用过程中，不要随意的触摸反馈连接装置； 产品必须正确安装、正确操作和正确维护。
1.2 开箱清单
智能阀门定位器； 安装配件； 用户手册； 另外订制附件，详见装箱清单。
1.3 重要信息提示
为了您能更好地应用这份说明，以及保障你在调试，运行和维修这台仪器时的安全，请注意下列符
智能电气阀门定位器
用户手册
1 用户须知 ...................................................................................................................................................... 1
智能阀门定位器说明书
图 3.5.2.2.2
显示界面(见图3.5.2.2.2)。在未初始化状 态中,按 用于充气,按 用于放气。
2．参数设定、初始化状态 不论在未初始化状态界面，还是在正常运营界面，顾客只需同步按下：
+ + 三个键3秒钟就能够进入到参数设定和初始化状态。
3．正常运营状态 参数设定、初始化成功后，定位器系统自动进入运营状态。
6．调整阀门定位器位置，使阀门定位器到达最高点和最低点时，反馈连杆 摆动角度不超出允许范围。
7．阀门定位器旳进一步调整见3.5节“初始化及投入使用”。
3．3 电气连接
图3-2-2 安装图
阐明：在进行电气连接前确 保全部旳可选择模块已安 装好。
注意：在进行电气安装时， 请参见有关原则，尤其在 危险旳环境中更要根据危 险
智能阀门定位器阐明书
安全注意事项
1．智能阀门定位器简介
2．定位器旳构造
2．1 定位器旳单元构成
3．操作阐明
3．1 外型连接尺寸 3．2 安装 3．3 电气连接 3．4 气动连接 3．5 初始化及投入使用
4. 主要技术参数
5．维护注意事项
6．故障诊疗
返回
安全注意事项
在使用本定位器之前，请务必仔细阅读下面旳安全 注意事项。
2．执行器正/反作用设定。默以为正作用 设定措施与定位器类型设定相同。项号11为
正作用/反作用设定界面。按功能+向上键，系 统退出执行器正/反作用设定，进入阀门气开气 关设定界面。按功能 +向下键 进入10号菜单。 下列全部菜单旳转化以此类推，不再反复阐明。
正作用表达4—20mA相应于0—100%行程。 反作用表达4—20mA相应于100—0%行程。
单作用定位器压力测量模块涉及两个压力表，能够显示输入、输出 气体旳压力。
阀门定位器.模块使用说明书
ZXQ系列电动阀门智能定位器/阀门操作器（电子式伺服控制器）使用说明书DOC NO：201109ZXQ2003ZXQ2004BZXQ2004ZXQ2004C目录一、概述 (2)二、主要技术指标 (2)三、定位器面板 (3)四、接线方式 (5)五、设定操作方法 (6)六、错误代码列表 (9)附录：其它标定操作（出厂后如需此项操作，请在厂家指导下使用） (9)如顾客所购买的是本公司Z型（机电一体）执行器，部定位器无需对执行器转角标定，接线无误即可正常使用。
ZXQ系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统，体积小巧，可选择安装在电动执行器的接线盒或以DIN导轨方式固定在外，能直接接收工业仪表或计算机等输出的4~20mA DC信号(其它输入信号类型可在出厂前定制)，与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角（或位移）进行自由标定，同时输出4~20mA DC的执行器转角位置（或位移）反馈转换信号，可精确设定执行器转角位置的下限限位值和上限限位值，定位器采用3个按键操作，9个LED灯可直接显示定位器模态，4位数码LED通过按键切换显示阀位实际开度值、阀位设定开度值、定位器壳温度，操作方便。
●控制精度：0.1%~3.0%(通过U4参数可调)●可接电动执行器反馈信号：电位器500Ω～10KΩ●可接收外部控制信号（DC）：4~20mA （1~5V、0~10V、开关量等出厂前定制）●输入阻抗：250Ω；●通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭) ●可选：可控硅输出（AC，1000V，25A）●输出执行器位置信号：低漂移输出4~20mA DC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω●环境温度：0~80℃，相对湿度：≤90%RH●有超温保护功能: 定位器壳温度≥70℃时，定位器停止对执行器的开闭控制●外形尺寸：ZXQ2003→77mm(底面长)×76mm(底面宽)×51mm(高/厚);ZXQ2004→74 mm(底面长)×57mm(底面宽)×45mm(高/厚)ZXQ2004B→119mm(底面长)×76mm(底面宽)×26mm(高/厚)ZXQ2004C→62mm(底面长)×48mm(底面宽)×26mm(高/厚)●可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）●可设定最大阀位限制值与最小阀位限制值●密码锁，防止误操作●防执行器频繁启动功能●带故障报警代码指示功能（E-0X）●按输入信号和执行器转角位置进行智能步距调整精确定位■参照下图定位器接线端子和定位器外壳上的接线图连接好电动执行器和电源连线，注意连接时的极性，为减少电机干扰，应将电动执行器的电机控制线和反馈信号线分开走线；定位器的弱电信号线应尽量短些，若必须使用较长的连线时，应采用屏蔽信号线，外屏蔽与控制柜外壳妥善接地。
电气阀门定位器 YT-1000系列 使用说明书(完整资料).doc
【最新整理，下载后即可编辑】电气阀门定位器YT-1000系列使用说明书YT-1000系列使用说明书目录1 结构 (1)先导阀 (3)2 作用 (3)反馈部分 (4)4 反馈信号调整： (5)2作用 (7)3 动作原理 (7)安装 (9)注意事项 (9)安装时必要的工具 (9)YT-1000L的安装 (9)利用支架安装YT-1000L (9)配管 (13)注意事项 (13)使用的空压条件 (13)配管条件 (14)执行机构和气管的连接 (14)调节 (14)零点调节 (14)量程调节 (15)自动/手动开关（旁路开关） (15)底座调节 (16)节流孔调节 (17)产品维护和检查 (17)故障诊断和措施 (18)1 结构先导阀先导阀为定位器关键核心零部件，极易损坏，本公司生产的YT-1000系列先导阀可替代原装定位器先导阀。
厂家直销高仿韩国永泰YT-1000型系列电气阀门定位器此宝贝名称：先导阀，行业内称：放大器，2 作用作用是：力平衡原理通过喷嘴调节气体流量的输出大小。
先导阀是阀门定位器的主要部件之一。
先导阀就像是人的心脏一样，非常关键。
好的先导阀可以保证定位器的精确动作和使用寿命。
是电气阀门定位器的核心部件。
也是易损坏部件。
欢迎新老客户购买备件使用。
反馈部分反馈部分模块结构简图：YT-1000系列电气阀门定位器为我厂引进国外先进技术，并采用进口元件研制而成。
该系列定位器除原有阀门定位器功能外，另有阀门位置信号反馈功能、还可以带阀门开度LCD现场显示功能。
4 反馈信号调整：调整反馈信号以前，需先调整好定位器，并正确连接DC24v 反馈用电源。
序号操作按键说明电流表读数LED灯状态如需要在给定信号4mA的位置返回20mA反馈信号，可在第一步时给定定位器输入信号为20mA，然后每步调整时按20mA －16mA－12mA－8mA－4mA依次递减定位器的输入信号。
注意：反馈信号电流在出厂时已经过整定，误差不会超过0.5mA。
YT-2500智能阀门定位器使用说明书
智能阀门定位器YT-2500系列(断信号保位型)使 用 说 明 书YTC V.1.02- 目 录（硬件）-说明书概要3安全注意事项和产品保证内容及期限3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8安装9注意事项9 YT-2500L 外形尺寸图9 YT-2500R 外形尺寸图10 YT-2500R 内置限位开关外形尺寸图YT-2500L的安装11 YT-2500L的安装例图 11利用支架安装YT-2500L11 YT-2500R的安装15 YT-2500R的安装例图15利用支架安装YT-2500R15气管连接18注意事项18使用的空压条件18接管的条件19执行机构和YT-2500气管的连接19单作用执行机构和气管的连接19双作用执行机构和气管的连接19电源连接20注意事项20限位开关调整方法21 PTM, HART选项模块的安装22 限位开关调整方法23流量调节旋钮的使用方法23- 目 录 （软件）-自动设定和基本操作方法24按钮说明24正常运行模式（RUN 模式）的说明25自动设定 (AUTO CAL)25自动设定1 (AUTO 1) 26自动设定2 (AUTO 2)26自动设定3 (AUTO 3) 26手动模式（MANUAL ）27参数模式 (PARAM)27参数种类27死区(dEAdZONE)设定28 P1 值设定（KP1）28 D1 值设定（KD1）28 P2 值设定（KP2）29 D2 值设定（KD2）29 P_值（KP_)和D_ 值（KD_）设定29 PT1 值设定（KP1）29 PT2 值设定（KP2）29手动设定模式 (HAND CAL)30阀门的零点和量程的设定30阀位输出信号的零点和量程设定30 按行程百分比降低阀门量程（PE TRIM ）31 设定反馈信号的正/反输出信号(TR_NORM/REV)31阀门模式（VALVE ）32动作模式的变更 (ACT)32流量特性的变更 (CHAR)32用户自定义流量特性的设定 (USER SET)32正作用紧密开放功能的设定 (TSHUT OP)33反作用紧密关闭功能的设定 (TSHUT CL)33分程控制 (SPLIT)33查看模式（VIEW ）34错误警告代码35主程序软件导航图36智 能 阀 门 定 位 器 YT-2500系列说明书概要感谢选用我公司产品。
电动阀门智能定位器模块使用说明书概要
电动阀门智能定位器模块使用说明书天津通诺科技一、面板说明1、按键功能说明1〕A/M键：手/自动模式切换；手动模式下按2秒进入标定模式、标定模式下标定结果的存储和确认等；2〕▲键：手动模式下控制电机正转；标定模式下做累加键使用；3〕▼键：手动模式下控制电机反转；标定模式下做递减键使用；自动模式下按2秒进入初始化模式2、液晶显示说明〔参考表1〕〔1〕手动模式下，显示阀门相应开度，显示范围不受～的限制；〔2〕自动模式下，正常状态显示当前阀门开度，显示范围不受～的限制；〔3〕标定模式下，各显示具体含义见标定功能说明；3、状态LED显示说明1〕OPEN：电动执行器控制输出电路“开〞输出有效；2〕SHUT：电动执行器控制输出电路“闭〞输出有效；二、性能参数1、控制精度：0.1%～1.0%〔可设置〕2、工作功耗：<10W3、工作电压：交流100～240V，交流24V4、电动执行器反响电位器：500欧姆～10K欧姆15、输入信号：4～20mA,0-10V,1-5V6、输入阻抗：250欧姆7、输出信号：4～20mA,0-10V,1-5V8、输出信号负载：≤ 450欧姆9、环境温度：-20°C～70°C10、环境湿度：≤80％RH11、三、关于一键标定的说明1、在自开工作状态下，按下▲键4秒钟，自动进入自动标定状态。
2、进入自动标定后，电机将自动转到最小转角位置，进行最小转角标定。
延时5秒钟后，电机自动转到最大转角位置，进行最大转角标定。
3、自动标定结束后，自动回到正常工作状态，电机将自动转到标定前的位置。
2三、标定操作在手动状态下，按住A/M键5秒进入参数标定状态按A/M键按▼键显示方向标定〞进入标定.〞按A/M键按A/M键最终确认相位按▼键显示电机自动标定〞开始自动标定〞按A/M键按A/M键按▼键显示电机手动标定进入关阀标定按A/M键按A/M键，存储关阀位置按▼键显示电机手动标定按A/M键显示无信号设定按A/M键显示精度设定按A/M键退出标定状态，回复到正常运行状态按▼键正反相切换按A/M键标定结束按▲，▼键调关阀位置按▲，▼键调开阀位置按▼键三无种信位号置模切式换按A/M键按▼键改变精度按A/M键31、标定模式进入：手动模式下，按 A/M键并保持2秒，将进入标定模式；2、相位标定：〔1〕显示当前实际相位设置，如是正相模式那么显示“电机正向〞，反相模式那么显示“电机反向〞，等待按键输入，按下A/M 键将跳过本标定进程，直接进行到步骤〔4〕，按下▼键将进入本标定进程，进入步骤〔2〕；2〕当前实际相位的前面将显示一个星号，按下▼键将进行正反模式的切换。
阀门定位器.模块使用说明书
ZXQ系列电动阀门智能定位器/阀门操作器（电子式伺服控制器）使用说明书DOC NO : 201109（接线前请检查执行器在外部切换开关控制下能否在动作区域内工作, 有^/|\ 无异常现象，能否达到开度的零位与满位，确保限位开关能正常工作。
13 ______________________ J接线前请检查执行器中电位器有无强电，用万用表分别测量电位器三接线端子，确保电位器在执行器运转过程中的阻值变化正常，排除断点等［厶f 异常现象。
定位器与执行器间连线要一致，仔细检查两者端子的对应关系；特别注意定位器电源、输入信号与输出信号接线，切莫把电源接至弱电信号端, 同时用仪表测量控制输入信号在定位器接受信号范围内。
. 如与执行器配套使用，在严寒、酷热、高温的环境下开箱时，仪表应于现场存放3小时以上方可进行标定校验。
目录概述.......主要技术指标三、定位器面板................ ・・. ............ . (3)四、接线方式 (5)五、设定操作方法.......................... ・・・・6六、错误代码列表 (9)附录：其它标定操作（出厂后如需此项操作，请在厂家指导下使用） (9)如顾客所购买的是本公司Z型（机电一体）执行器，内部定位器无需对执行器转角标定，接线无误即可正常使用。
~、概述ZXQ系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统，体积小巧，可选择安装在电动执行器的接线盒内或以DIN导轨方式固定在外，能直接接收工业仪表或计算机等输出的4~20mA DC信号（其它输入信号类型可在出厂前定制），与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角（或位移）进行自由标定，同时输出4~20mA DC的执行器转角位置（或位移）反馈转换信号，可精确设定执行器转角位置的下限限位值和上限限位值，定位器采用3个按键操作，9个LED灯可直接显示定位器模态，4位数码LED通过按键切换显示阀位实际开度值、阀位设定开度值、定位器壳内温度，操作方便。
EPC380模块式智能阀门定位器使用说明书
EPC380模块式智能阀门定位器使用说明书1. 使用范围·适用执行器：供电电压380V±15%(AC), 与功率单元配套(接触器)控制开、关、停的电机。
·工作环境：环境温度：-20℃~75℃。
相对湿度：小于90%。
2．输入信号·调节输入信号：4~20mA（DC），输入负载阻抗小于150Ω。
·开度输入信号：电位器信号，500Ω~5KΩ。
3．输出信号·阀门位置反馈输出信号：4~20mA (DC，隔离)，输出带负载能力不小于500Ω。
·开关控制信号：可控硅输出。
4．控制精度·灵敏度：在自动位置，灵敏度设定为自动调整方式另可手动设置灵敏度位置, 0.5%、1%、1.5%、2%、2.5%、3%、4%、5%共8挡。
5. 操作说明·标定：在手动位置，灯灭。
点动“开阀”键，电动阀门开向运行直至到开限位开关停止，此过程指示灯（红）慢闪烁，点动“关阀”键灯灭。
按住“开阀”键不松开5秒，阀全开指示灯（红）快闪烁以示确认，确认该位置为全开（满度）位置，抬起“开阀”键，满度标定过程结束。
此时指示灯（红）常亮。
点动“关阀”键，电动阀门关向运行直至到关限位开关停止，此过程指示灯（绿）慢闪烁，点动“开阀”键灯灭。
按住“关阀”键不松开5秒，阀全关指示灯（绿）快闪烁以示确认，确认该位置为全关（零点）位置，抬起“关阀”键，零点标定过程结束。
此时指示灯（绿）常亮。
·设置灵敏度位置：在自动位置，灵敏度设定为自动调整方式后，ΔP提前量值将由模块对目标自动计算得出并及时调整。
最终震荡次数不大于3次。
在手动设置灵敏度位置，ΔP提前量值将由模块对目标自动计算得出并及时调整。
灵敏度为手动设定值，最终震荡次数不大于3次。
当装置发生震荡时，手拨旋钮放大灵敏度到合适的档位。
ΔP：定义为电动阀门的控制误差，产生于电动阀门的电动装置的机械误差和电动装置电机断电后电动装置的惰走。
ABB阀门定位器操作说明
ABB阀门定位器操作说明一、产品概述二、产品组成1.定位器本体：负责接收控制信号，通过内置电机或气动装置驱动阀门转动。
2.阀门连接装置：用于与阀门连接，将定位器的运动传递给阀门。
3.控制电路：负责处理输入信号，驱动定位器运动，并将执行情况反馈给控制系统。
4.参数调节装置：用于调节定位器的灵敏度、行程等参数。
三、产品使用方法1.链接阀门：首先将阀门连接装置安装到阀门上，确保连接牢固。
2.连接电源：将定位器的电源连接到适配的电源插座中，确保电源正常供应。
3.设置参数：按照实际需求，通过参数调节装置，调节定位器的灵敏度、行程等参数。
参数调节具体方法见附带说明书。
4.输入控制信号：将控制信号输入到定位器的控制电路中，可以通过电流信号或者空气信号进行控制。
具体信号类型和输入方法，请参考附带说明书。
5.操作阀门：通过控制信号，定位器会根据输入信号的变化，控制阀门的开关和调节。
根据实际需求，可以通过控制信号调整阀门的位置。
四、注意事项1.在安装和操作前，请先阅读附带的产品说明书，并确保根据说明进行正确操作。
2.在连接和调节过程中，请确保电源已经关闭，以免发生电击危险。
3.在操作过程中，请注意防止水、油、灰尘等杂质进入定位器内部，以免影响正常使用和降低使用寿命。
5.定位器内部的维修和保养应由专业人员进行，切勿私自拆卸或进行其他操作，以免造成损坏或安全事故。
6.长期不使用时，请及时切断电源，并进行适当的保养，以确保产品的正常使用和延长使用寿命。
五、产品维护保养1.定期检查定位器连接部分和阀门连接部分，确保连接牢固，如发现松动情况，请及时进行紧固。
2.定期清洁定位器内部，可以使用吹扫或者清洗的方法，清除内部的杂质，防止影响正常使用。
3.定期检查电源和控制电路的连接，确保连接正常，电路不松动。
4.定期进行性能检测，根据需要调整参数，以保证定位器的精度和可靠性。
5.对于长期不使用的定位器，将电源切断，并在干燥通风的环境中储存，以避免湿气和污染物的腐蚀。
电气阀门定位器 YT-1000系列 使用说明书
电气阀门定位器YT-1000系列使用说明书YT-1000系列使用说明书目录1 结构 (1)先导阀 (3)2 作用 (3)反馈部分 (4)4 反馈信号调整： (5)2作用 (7)3 动作原理 (7)安装 (9)注意事项 (9)安装时必要的工具 (9)YT-1000L的安装 (9)利用支架安装YT-1000L (9)配管 (13)注意事项 (13)使用的空压条件 (13)配管条件 (14)执行机构和气管的连接 (14)调节 (14)零点调节 (14)量程调节 (15)自动/手动开关（旁路开关） (15)底座调节 (16)节流孔调节 (17)产品维护和检查 (17)故障诊断和措施 (18)1 结构先导阀先导阀为定位器关键核心零部件，极易损坏，本公司生产的YT-1000系列先导阀可替代原装定位器先导阀。
厂家直销高仿韩国永泰YT-1000型系列电气阀门定位器此宝贝名称：先导阀，行业内称：放大器，2 作用作用是：力平衡原理通过喷嘴调节气体流量的输出大小。
先导阀是阀门定位器的主要部件之一。
先导阀就像是人的心脏一样，非常关键。
好的先导阀可以保证定位器的精确动作和使用寿命。
是电气阀门定位器的核心部件。
也是易损坏部件。
欢迎新老客户购买备件使用。
反馈部分反馈部分模块结构简图：YT-1000系列电气阀门定位器为我厂引进国外先进技术，并采用进口元件研制而成。
该系列定位器除原有阀门定位器功能外，另有阀门位置信号反馈功能、还可以带阀门开度LCD现场显示功能。
4 反馈信号调整：调整反馈信号以前，需先调整好定位器，并正确连接DC24v反馈用电源。
如需要在给定信号4mA的位置返回20mA反馈信号，可在第一步时给定定位器输入信号为20mA，然后每步调整时按20mA－16mA－12mA－8mA－4mA 依次递减定位器的输入信号。
注意：反馈信号电流在出厂时已经过整定，误差不会超过0.5mA。
2作用3 动作原理为了打开阀门增加电流信号，力矩马达(①)产生电磁场，挡板(②)受电磁场力远离喷嘴(③)。
电动阀门智能定位器使用说明书概要
电动阀门智能定位器使用说明书Intelligent Electric Valve Locator Instruction Manual一、简介Introduction二、面板说明Panel Description1、按键功能说明The Key Function Description（1）A/M键：A/M KeyA.手/自动模式切换；Manual/Auto mode switchingB.手动模式下按2秒进入标定模式、In Manual mode, press it for 2 seconds to enter calibration modeC.标定模式下标定结果的存储和确认等；In calibration mode the verification and storage of the calibration results and soon（2）▲键：▲KeyA.手动模式下控制电机正转；In Manual mode control the motor forwardB.标定模式下做累加键使用；In calibration mode as the use of cumulative（3）▼键：▼KeyA.手动模式下控制电机反转；In Manual mode control the motor reversalB.标定模式下做递减键使用；In calibration mode as the use of decreaseC.自动模式下按2秒进入初始化模式In Auto mode, press it for 2 seconds to enter the initialization mode2、数码管显示说明（参考表1）LED display description (Table 1)（1）手动模式下，显示阀门相应开度，显示范围不受0.00～100.0的限制；In Manual mode, display the corresponding valve opening, the display range is notlimited from 0.00 to100.0（2）自动模式下，正常状态显示当前阀门开度，显示范围不受0.00～100.0的限制；In Auto mode, display the current valve opening, the display range is not limitedfrom 0.00 to100.0（3）标定模式下，各显示具体含义见标定功能说明；In calibration mode the specific meaning refer to the function description.3、状态LED显示说明Status LED display description（1）OPEN：电动执行器控制输出电路“开”输出有效；Electric actuator control output circuit “opening” output is effective （2）SHUT：电动执行器控制输出电路“闭”输出有效；Electric actuator control output circuit “closing” output is effective （3）MANU：定位器处于手动模式；Locator is in manual mode（4）AUTO：定位器处于自动模式；Locator is in Auto mode4、用户标定LED显示说明User calibration LED display description（1）DRTA：正相标定，即4mA对应阀门全闭，20mA对应阀门全开；Normal phase calibration, 4mA corresponds to the valve fully closed, 20mAcorresponds to the valve fully open（2）RVSA：反相标定，即4mA对应阀门全开，20mA对应阀门全闭；RP Calibration, 4mA corresponds to the valve fully closed, 20mAcorresponds to the valve fully open（3）OPEN：无输入信号时，阀门自动调至全开；No input signal, the valve automatically transferred to full open （4）STOP：无输入信号时，阀门自动停在当前位置；No input signal, the valve automatically stops at the current location （5）SHUT：无输入信号时，阀门自动调至全闭；No input signal, the valve automatically transferred to full closed.三、性能参数( Performance parameters)1、控制精度：0.1%～1.0% （可设置）Control precision: 0.1% ~ 1.0% (can be set)2、工作功耗：<10WWorking Power3、工作电压：交流100～240VOperating Voltage: AC 100 ~ 240V4、电动执行器反馈电位器：500欧姆～10K欧姆Electric actuator feedback potentiometer5、输入信号：4～20mAInput signal6、输入阻抗：250欧姆Input impedance7、输出信号：4～20mAOutput signal8、输出信号负载：≤450欧姆Output Load9、环境温度：-20 °C～70 °CThe ambient temperature10、环境湿度：≤80％RHThe ambient humidity四、接线说明(wiring instructions)五、标定操作(calibration operation)1、标定模式进入：手动模式下，按A/M键并保持2秒，将进入标定模式；Enter the calibration mode: in manual mode, press A / M key and keep 2 seconds, will enter the calibration mode2、相位标定：Phase calibration:（1）显示当前实际相位设置，如是正相模式则显示“F1－2”，反相模式则显示“F1－1”，相应标定LED也会被点亮。
YZ—2500阀门定位器说明书
YZ—2500阀门定位器说明书1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求，供气压力范围是0.14-0.7MPa（1.4-7kgf/cm2），请不要超过这个范围使用；2.接通4--20mA输入信号。
（定位器的工作电源取自输入信号，由DCS二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路）；3.检查位置反馈杆的机械安装，拆下气缸锁定螺丝，并检查气源管路防止漏气；4.手动方式检查执行机构动作，①在运行模式下，按住<Enter〉键6秒，直至屏幕显示[AUTO CAL]按<DOWN>键或<UP>键，切换屏幕显示[MANUAL.]按下<Enter>键，进入于动方式，屏幕显示[MAXXX]，其中xxx为手动设定指令，可使用键盘操作执行机构动作②按下〈UP>键或者〈DOWN>键可以手动控制气缸慢速动作，按住<ENTER〉键同时按下〈UP>键或者〈DOWN>键可以手动控制气缸快速动作，手动操作无误后，按<ESC>键退出手动操作模式③于动操作时，检查气缸的开关位置能否到位，动作速度是否正常，定位器及管路是否有漏气。
5.进入自动整定①在运行模式下，按住<Enter>键6秒，直至屏幕显示[AUTOCAL]②按下<Enter>键，屏幕显示[AUTO1]③按〈DOWN>键或<UP>键，切换屏幕显示[AUTO2]④按下<Enter>键，定位器开始自动整定，整定结束后屏幕显示[COMPL.ETE]，并自动保存退出至运行模式下6.如阀门动作方向与输入信号方向相反，则需要切换正反作用①在运行模式下，按住<Enter>键6秒，直至屏幕显示[AUTO CAL]②按<①OWN>键或〈UP>键切换，直至屏幕显示[VALVE]③按（RNTER键进入菜单项，屏幕显[T1）n④按<ENTER>键，屏幕显小[ACT]⑤按<DOWN>键或<UP>键切换正反作用，并按〈ENTER>键确认保存（屏幕显示为正作用[+ACT RA]或反作用[+ACT DA]）7.如定位器屏幕显示与风门开度相反，则需要切换正反开度显示①在运行模式下，按住<Enter>键6秒，直至屏幕显示[AUTOCAL.]②按<D0WN>键或〈UP>键切换，直至屏幕显示[VIEW]③按〈ENTER>键进入菜单项，屏幕显示[YT2500L]或[YT2500R]④按<DOWN>键或<UP>键切换，直至屏幕显示[VW]⑤按<ENTER〉键，屏幕显示[/M]⑥按〈DOWN>键或〈UP>键切换正反方向开度显示，并按〈ENTER>键确认保存（屏幕显示为[+VMNOR]正方向显示或反方向显示[+VMREV]）。
