74系列芯片--HD74LS174

合集下载

74系列芯片功能总汇

74系列芯片功能总汇1.基本逻辑门芯片：-74LS00：四输入与非门-74LS02：四输入与门-74LS04：六反相器门-74LS08：四输入与门-74LS32：四输入或门2.触发器芯片：-74LS74：双D触发器-74LS76：双JK触发器3.移位寄存器芯片：-74LS95：四位并行存储器-74LS164：八位串行输入并行输出移位寄存器4.计数器芯片：-74LS90：十进制计数器-74LS93：二进制计数器-74LS191：四位并行访问计数器5.译码器/编码器芯片：-74LS138：三到八译码器-74LS148：八到三译码器-74LS151：八输入多路选择器6.多路开关芯片：-74LS151：八输入多路选择器-74LS153：双四输入多路选择器-74LS157：四输入数据选择/多功能门7.模拟开关芯片：-74LS240：八位双向缓冲器-74LS541：八位缓冲/驱动器8.显示驱动芯片：-74LS47：BCD-七段LED显示驱动器9.存储器芯片：-74LS85：四位二进制比较器-74LS86：四输入异或门-74LS138：三到八译码器10.时序逻辑芯片：-74LS121：单稳态多谐振荡器-74LS123：可编程多谐振荡器-74LS125：四路三态缓冲器11.数据选择器/复用器芯片：-74LS151：八输入多路选择器-74LS153：双四输入多路选择器12.数据驱动器芯片：-74LS244：八位缓冲/驱动器13.时钟频率分频器芯片：-74LS390：双五位二进制分频器14.辅助功能芯片：-74LS368：八位全通滤波器-74LS393：双四位二进制计数器15.存储器扩展芯片：-74LS670：四位四进制加法器-74LS688：八位比较器/译码器16.控制器芯片：-74LS592：八位可移位输入存储器-74LS595：八位移位存储器这些仅仅是74系列芯片中的一小部分，并且还有许多其他功能的芯片未被列举出来。

74系列芯片详细功能介绍

74系列数数字电路7400、74H00、74L00、74LS00、74S00、74HC00、74C00、74F00、74ALS00四2输入与非门Y=\AB。

7401、74LS01、74HC01、74ALS01四2输入与非门(OCY=\AB。

7402、74L02、74LS02、74S02、74HC02、74C02、74ALS02、74F02四2输入或非门。

Y=/A+B。

7403、74L03、74LS03、74ALS03、74S03、74HC037404、74H04、74L04、74S04、74HC04、74C04、74F04、74ALS04六反相器Y=/A。

7405、74H05、74LS05、74S05、74HC05、74F05、74ALS05六反相器(OCY=/A。

7406、74LS06六反相缓冲器/驱动器(OC、高压输出Y=/A;是7405高耐压输出型,耐压30V。

7407、74LS07、74HC07六缓冲器/驱动器(OC、高压输出Y=A; 30V耐高压输出。

7408、74LS08、74F08、74ALS08、74S08、74HC08、74C08四2输入与门Y=AB。

7409、74LS09、74F09、74ALS09、74S09、74HC09四2输入与门(OC Y=AB。

7410、74H10、74L10、74LS10、74ALS10、74S10、74HC10、74C10 74H11、74LS11、74S11、74F11、74ALS11、74HC11三3输入与门Y=ABC。

7412、74LS12、74ALS12三3输入与非门(OCY=\ABC。

7413、74LS13双4输入与非门Y=\ABCD。

7414、74LS14、74HC14、74C1474H15、74LS15、74ALS15、74S15三3输入与门(OCY=ABC。

7416、74LS16六反相缓冲器/驱动器Y=/A;7417、74LS17六缓冲器/驱动器(OC、高压输出Y=A;15V耐压输出。

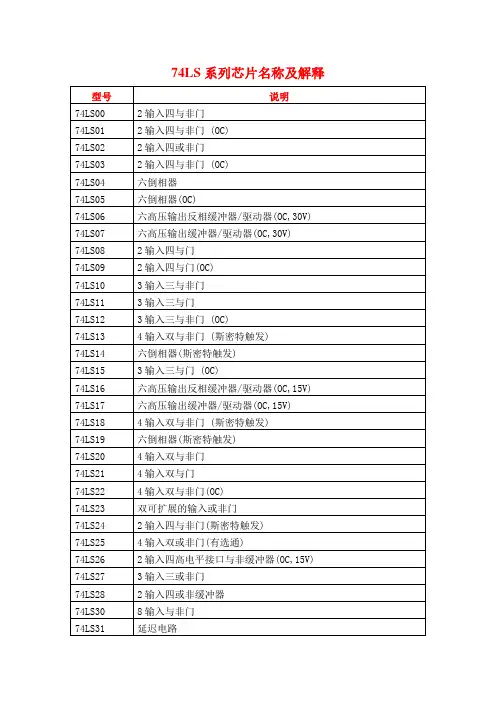

74LS系列芯片名称及解释+

74ls114
双j-k触发器(带预置端,共清除端和时钟端
74ls116
双四位锁存器
74ls120
双脉冲同步器/驱动器
74ls121
单稳态触发器(施密特触发)
74ls122
可再触发单稳态多谐振荡器(带清除端)
74ls123
可再触发双单稳多谐振荡器
74ls125
四总线缓冲门(三态输出)
74ls126
四总线缓冲门(三态输出)
8输入端多路转换器/数据选择器/寄存器,三态补码输出
74ls355
8输入端多路转换器/数据选择器/寄存器,三态补码输出
74ls356
8输入端多路转换器/数据选择器/寄存器,三态补码输出
74ls357
8输入端多路转换器/数据选择器/寄存器,三态补码输出
74ls365
6总线驱动器
74ls366
六反向三态缓冲器/线驱动器
4*4并行二进制乘法器
74ls275
七位片式华莱士树乘法器
74ls276
四jk触发器
74ls278
四位可级联优先寄存器
74ls279
四s-r锁存器
74ls280
9位奇数/偶数奇偶发生器/较验器
74ls283
4位二进制全加器
74ls290
十进制计数器
74ls291
32位可编程模
74ls293
4位二进制计数器
74ls73
双j-k触发器(带清除端)
74ls74
正沿触发双d型触发器(带预置端和清除端)
74ls75
4位双稳锁存器
74ls76
双j-k触发器(带预置端和清除端)
74ls77
4位双稳态锁存器

74LS系列芯片注释及引脚

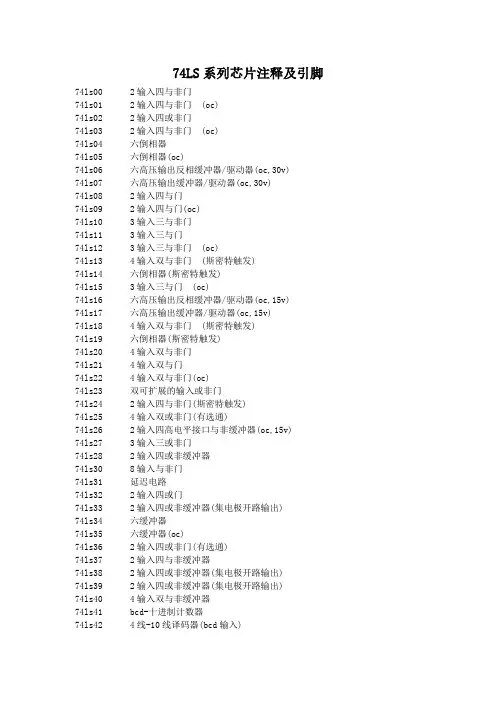

74LS系列芯片注释及引脚74ls00 2输入四与非门74ls01 2输入四与非门(oc)74ls02 2输入四或非门74ls03 2输入四与非门(oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v)74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门(oc)74ls13 4输入双与非门(斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门(oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v)74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门(斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v)74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出)74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出)74ls39 2输入四或非缓冲器(集电极开路输出)74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展)74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展)74ls53 四路2-2-2-2输入与或非门(可扩展)74ls53 四路2-2-3-2输入与或非门(可扩展)74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端)74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端)74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出) 74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步) 74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步) 74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出)74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出)74ls241 八缓冲器/线驱动器/线接收器(原码三态输出)74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除) 74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器74 系列芯片的引脚图反相器:Vcc 6A 6Y 5A 5Y 4A 4Y 六非门74LS04┌┴—┴—┴—┴—┴—┴—┴┐六非门(OC门) 74LS05 _ │14 13 12 11 10 9 8│六非门(OC高压输出) 74LS06 Y = A ）││1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GND驱动器:Vcc 6A 6Y 5A 5Y 4A 4Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = A ）│六驱动器(OC高压输出) 74LS07 │1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GNDVcc -4C 4A 4Y -3C 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐_ │14 13 12 11 10 9 8│Y =A+C ）│四总线三态门74LS125 │1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘-1C 1A 1Y -2C 2A 2Y GNDVcc -G B1 B2 B3 B4 B8 B6 B7 B8┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐8位总线驱动器74LS245 │20 19 18 17 16 15 14 13 12 11│）│DIR=1 A=>B│1 2 3 4 5 6 7 8 9 10│DIR=0 B=>A└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘DIR A1 A2 A3 A4 A5 A6 A7 A8 GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = AB ）│2输入四正与门74LS08 │1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│2输入四正与非门74LS00 │1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 1C 1Y 3C 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐___ │14 13 12 11 10 9 8│Y = ABC ）│3输入三正与非门74LS10 │1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 2A 2B 2C 2Y GND________Y = ABCDEFGHVcc H G Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│8输入与非门74LS30│1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘A B C D E F GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑或门,或非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐2输入四或门74LS32│14 13 12 11 10 9 8│）│Y = A+B│1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4Y 4B 4A 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐2输入四或非门74LS02│14 13 12 11 10 9 8│___）│Y = A+B│1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Y 1A 1B 2Y 2A 2B GNDVcc 2Y 2B 2A 2D 2E 1F┌┴—┴—┴—┴—┴—┴—┴┐双与或非门74S51│14 13 12 11 10 9 8│_____）│2Y = AB+DE│1 2 3 4 5 6 7│_______└┬—┬—┬—┬—┬—┬—┬┘1Y = ABC+DEF1Y 1A 1B 1C 1D 1E GNDVcc D C B K J Y┌┴—┴—┴—┴—┴—┴—┴┐4-2-3-2与或非门74S64 74S65(OC门) │14 13 12 11 10 9 8│______________）│Y = ABCD+EF+GHI+JK│1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘A E F G H I GNDVcc 4B 4A 4Y 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│_ _│1 2 3 4 5 6 7│Y=AB+AB└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2Y 2A 2B GND8*2输入比较器74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐8*2输入比较器74LS688│20 19 18 17 16 15 14 13 12 11│）││1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B83-8译码器74LS138Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _┌┴—┴—┴—┴—┴—┴—┴—┴┐Y0=A B C Y1=A B B Y2=A B C Y3=A B C│16 15 14 13 12 11 10 9 │）│__ _ _ __ _ __ _ __│1 2 3 4 5 6 7 8│Y4=A B C Y5=A B C Y6=A B C Y7=A B C└┬—┬—┬—┬—┬—┬—┬—┬┘A B C -CS0 -CS1 CS2 -Y7 GND双2-4译码器74LS139Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __┌┴—┴—┴—┴—┴—┴—┴—┴┐Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B│16 15 14 13 12 11 10 9 │）│__ __ __ __ __ __ __ __│ 1 2 3 4 5 6 7 8│Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3=1A 1B└┬—┬—┬—┬—┬—┬—┬—┬┘-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐8*2输入比较器74LS688 │20 19 18 17 16 15 14 13 12 11│）││1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8寄存器:Vcc 2CR 2D 2Ck 2St 2Q -2Q┌┴—┴—┴—┴—┴—┴—┴┐双D触发器74LS74│14 13 12 11 10 9 8 │）││1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Cr 1D 1Ck 1St 1Q -1Q GNDVcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐8位锁存器74LS373│20 19 18 17 16 15 14 13 12 11│）││1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘-OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND等.。

74系列芯片引脚图、功能、名称、资料大全(含74LS、74HC等)

74系列芯片引脚图、功能、名称、资料大全（含74LS、74HC等），特别推荐作者：本站来源：发布时间：2008-7-28 14:15:24 发布人：admin减小字体增大字体74系列芯片引脚图、功能、名称、资料大全（含74LS、74HC等），特别推荐为了方便大家，我收集了下列74系列芯片的引脚图资料。

说明：本资料分3部分：（一）、TXT文档，（二）、图片，（三）、功能、名称、资料。

（一）、TXT文档反相器驱动器LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245与门与非门LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38或门或非门与或非门 LS02 LS32 LS51 LS64 LS65异或门比较器LS86译码器LS138 LS139寄存器LS74 LS175 LS373反相器:Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04┌┴—┴—┴—┴—┴—┴—┴┐六非门(OC门) 74LS05_ │14 13 12 11 10 9 8│六非门(OC高压输出) 74LS06Y = A ）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GND驱动器:Vcc 6A 6Y 5A 5Y 4A 4Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = A ）│六驱动器(OC高压输出) 74LS07│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GNDVcc -4C 4A 4Y -3C 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐_ │14 13 12 11 10 9 8│Y =A+C ）│四总线三态门 74LS125│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘-1C 1A 1Y -2C 2A 2Y GNDVcc -G B1 B2 B3 B4 B8 B6 B7 B8┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位总线驱动器 74LS245 │20 19 18 17 16 15 14 13 12 11│）│ DIR=1 A=>B│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘DIR A1 A2 A3 A4 A5 A6 A7 A8 GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与门 74LS08│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门 74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 1C 1Y 3C 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐___ │14 13 12 11 10 9 8│Y = ABC ）│ 3输入三正与非门 74LS10│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 2A 2B 2C 2Y GNDVcc H G Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ 8输入与非门 74LS30│ 1 2 3 4 5 6 7│ ________└┬—┬—┬—┬—┬—┬—┬┘ Y = ABCDEFGHA B C D E F GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑或门,或非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或门 74LS32│14 13 12 11 10 9 8│）│ Y = A+B│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4Y 4B 4A 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或非门 74LS02│14 13 12 11 10 9 8│ ___）│ Y = A+B│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Y 1A 1B 2Y 2A 2B GNDVcc 2Y 2B 2A 2D 2E 1F┌┴—┴—┴—┴—┴—┴—┴┐双与或非门 74S51│14 13 12 11 10 9 8│ _____）│ 2Y = AB+DE│ 1 2 3 4 5 6 7│ _______└┬—┬—┬—┬—┬—┬—┬┘ 1Y = ABC+DEF1Y 1A 1B 1C 1D 1E GNDVcc D C B K J Y┌┴—┴—┴—┴—┴—┴—┴┐ 4-2-3-2与或非门 74S64 74S65(OC门)│14 13 12 11 10 9 8│ ______________）│ Y = ABCD+EF+GHI+JK│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘A E F G H I GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器2输入四异或门 74LS86Vcc 4B 4A 4Y 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ _ _│ 1 2 3 4 5 6 7│ Y=AB+AB└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2Y 2A 2B GND8*2输入比较器 74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器 74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器3-8译码器 74LS138Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C │16 15 14 13 12 11 10 9 │）│ __ _ _ __ _ __ _ __│ 1 2 3 4 5 6 7 8│ Y4=A B C Y5=A B C Y6=A B C Y7=A B C└┬—┬—┬—┬—┬—┬—┬—┬┘A B C -CS0 -CS1 CS2 -Y7 GND双2-4译码器 74LS139Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B │16 15 14 13 12 11 10 9 │）│ __ __ __ __ __ __ __ __│ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3=1A 1B└┬—┬—┬—┬—┬—┬—┬—┬┘-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND8*2输入比较器 74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器 74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8寄存器:Vcc 2CR 2D 2Ck 2St 2Q -2Q┌┴—┴—┴—┴—┴—┴—┴┐双D触发器74LS74│14 13 12 11 10 9 8 │）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Cr 1D 1Ck 1St 1Q -1Q GNDVcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位锁存器 74LS373│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘-OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND等.（二）、图片（可点击放大，或下载后放大）（三）、功能、名称、资料下面介绍一下常用的74芯片，以便大家在电路中遇到了查询---------------------------------------------------- 型号内容---------------------------------------------------- 74ls00 2输入四与非门74ls01 2输入四与非门 (oc)74ls02 2输入四或非门74ls03 2输入四与非门 (oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v) 74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc)74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v) 74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出) 74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出) 74ls39 2输入四或非缓冲器(集电极开路输出) 74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展)74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展)74ls53 四路2-2-2-2输入与或非门(可扩展)74ls53 四路2-2-3-2输入与或非门(可扩展)74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端)74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端)74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出)74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步)74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步)74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出)74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出) 74ls241 八缓冲器/线驱动器/线接收器(原码三态输出)74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器[本站（中国单片机网）,摘自/chip/167.html作者，如还有需要请上电子论坛/bbs/]。

74LS系列芯片引脚图资料大全

└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2A 2B 2Y GND
Vcc 4Y 4B 4A 3Y 3B 3A ┌┴—┴—┴—┴—┴—┴—┴┐ 2 输入四或非门 74LS02
│14 13 12 11 10 9 8│ ___
）
│ Y = A+B
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
74 系列芯片引脚图资料大全
反相器驱动器
LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245
与门与非门
LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38
或门或非门与或非门 LS02 LS32 LS51 LS64 LS65
1Y 1A 1B 2Y 2A 2B GND
Vcc 2Y 2B 2A 2D 2E 1F ┌┴—┴—┴—┴—┴—┴—┴┐ 双与或非门 74S51
│14 13 12 11 10 9 8│ _____
）
│ 2Y = AB+DE
│ 1 2 3 4 5 6 7│ _______
└┬—┬—┬—┬—┬—┬—┬┘ 1Y = ABC+DEF
异或门比较器
LS86
译码器
LS138 LS139
寄存器
LS74 LS175 LS373
反相器:
Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04 ┌┴—┴—┴—┴—┴—┴—┴┐ 六非门(OC 门) 74LS05 _ │14 13 12 11 10 9 8 │ 六非门(OC 高压输出) 74LS06
└┬—┬—┬—┬—┬—┬—┬┘
1A 1Y 2A 2Y 3A 3Y GND

74LS系列 74hc系列 CD系列芯片功能

74LS系列芯片功能反相器驱动器LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门LS02 LS32 LS51 LS64 LS65异或门比较器LS86译码器LS138 LS139寄存器LS74 LS175 LS37374系列：：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS04 TTL 六反相器74LS05 TTL 集电极开路六反相器74LS06 TTL 集电极开路六反相高压驱动器74LS07 TTL 集电极开路六正相高压驱动器74LS08 TTL 2输入端四与门74LS09 TTL 集电极开路2输入端四与门74LS10 TTL 3输入端3与非门74LS107 TTL 带清除主从双J-K触发器74LS109 TTL 带预置清除正触发双J-K触发器74LS11 TTL 3输入端3与门74LS112 TTL 带预置清除负触发双J-K触发器74LS12 TTL 开路输出3输入端三与非门74LS121 TTL 单稳态多谐振荡器74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\输出移位寄存器74LS97 TTL 6位同步二进制乘法器反相器:Vcc 6A 6Y 5A 5Y 4A 4Y 六非门74LS04┌┴—┴—┴—┴—┴—┴—┴┐ 六非门(OC门) 74LS05 _ │14 13 12 11 10 9 8│ 六非门(OC高压输出) 74LS06 Y = A ）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GND驱动器:Vcc 6A 6Y 5A 5Y 4A 4Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = A ）│ 六驱动器(OC高压输出) 74LS07│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GNDVcc -4C 4A 4Y -3C 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐_ │14 13 12 11 10 9 8│Y =A+C ）│ 四总线三态门74LS125│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘-1C 1A 1Y -2C 2A 2Y GNDVcc -G B1 B2 B3 B4 B8 B6 B7 B8┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位总线驱动器74LS245│20 19 18 17 16 15 14 13 12 11│）│ DIR=1 A=>B│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘DIR A1 A2 A3 A4 A5 A6 A7 A8 GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与门74LS08│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 1C 1Y 3C 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐___ │14 13 12 11 10 9 8│Y = ABC ）│ 3输入三正与非门74LS10│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 2A 2B 2C 2Y GNDVcc H G Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ 8输入与非门74LS30│ 1 2 3 4 5 6 7│ ________└┬—┬—┬—┬—┬—┬—┬┘ Y = ABCDEFGHA B C D E F GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑或门,或非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或门74LS32│14 13 12 11 10 9 8│）│ Y = A+B│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4Y 4B 4A 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或非门74LS02│14 13 12 11 10 9 8│ ___）│ Y = A+B│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Y 1A 1B 2Y 2A 2B GNDVcc 2Y 2B 2A 2D 2E 1F┌┴—┴—┴—┴—┴—┴—┴┐ 双与或非门74S51│14 13 12 11 10 9 8│ _____）│ 2Y = AB+DE│ 1 2 3 4 5 6 7│ _______└┬—┬—┬—┬—┬—┬—┬┘ 1Y = ABC+DEF1Y 1A 1B 1C 1D 1E GNDVcc D C B K J Y┌┴—┴—┴—┴—┴—┴—┴┐ 4-2-3-2与或非门74S64 74S65(OC门)│14 13 12 11 10 9 8│ ______________）│ Y = ABCD+EF+GHI+JK│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘A E F G H I GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器2输入四异或门74LS86Vcc 4B 4A 4Y 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ _ _│ 1 2 3 4 5 6 7│ Y=AB+AB└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2Y 2A 2B GND8*2输入比较器74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8 页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器3-8译码器74LS138Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C │16 15 14 13 12 11 10 9 │）│ __ _ _ __ _ __ _ __│ 1 2 3 4 5 6 78│ Y4=A B C Y5=A B C Y6=A B C Y7=A B C└┬—┬—┬—┬—┬—┬—┬—┬┘A B C -CS0 -CS1 CS2 -Y7 GND双2-4译码器74LS139Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B │16 15 14 13 12 11 10 9 │）│ __ __ __ __ __ __ __ __│ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3=1A 1B└┬—┬—┬—┬—┬—┬—┬—┬┘-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND8*2输入比较器74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8寄存器:Vcc 2CR 2D 2Ck 2St 2Q -2Q┌┴—┴—┴—┴—┴—┴—┴┐ 双D触发器74LS74│14 13 12 11 10 9 8 │）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Cr 1D 1Ck 1St 1Q -1Q GNDVcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位锁存器74LS373│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘-OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND74HC系列功能表集成电路-74HC系列型号器件名称厂牌[数据表] 74HC00 四2输入端与非门 TI74HC01 四2输入端与非门(OC)74HC02 四2输入端或非门 TI74HC03 四2输入端与非门(OC) TI74HC04 六反相器 TI74HC05 HEX INVERTERS74HC08 四2输入端与门 TI74HC09 QUADRUPLE 2-INPUT POSITIVE-AND74HC10 三3输入端与非门 TI74HC11 三3输入端与门 TI74HC14 双4输入端与非门 TI74HC20 双4输入端与非门 TI74HC21 双4输入端与门 TI74HC27 三3输入端或非门 TI74HC30 8输入端与非门 TI74HC32 四2输入端或门 TI74HC42 4线-10线译码器(BCD输入) TI74HC73 DUAL J-K FLIP-FLOP TI74HC74 双上升沿D型触发器 TI74HC75 4-BIT BISTABLE LATCH TI74HC85A 四位数值比较器 TI74HC86 四2输入端异或门 TI74HC93 双4输入端与非门 TI74HC107 双主-从J-K触发器 TI74HC109 双J-K触发器 TI74HC112 双下降沿J-K触发器 TI型号器件名称厂牌[数据表]74HC123 可重触发双稳态触发器 TI74HC125 四总线缓冲器 TI74HC126 四总线缓冲器74HC132 四2输入端与非门74HC133 13-INPUT POSITIVE-NAND74HC137 地址锁存3线-8线译码器74HC138 3线-8线译码器74HC139 双2线-4线译码器74HC147 10线-4线优先编码器74HC148 8-LINE TO 3-LINE PRIORITY ENCODERS74HC151 8-INPUT MULTIPLEXER74HC153 DUAL 4-INPUT MULTIPLEXER74HC154 4线-16线译码器74HC157 四2选1数据选择器74HC158 四2选1数据选择器74HC160 DECADE COUNTER74HC161 4位二进制同步计数器74HC162 DECADE COUNTER74HC163 4-BIT BINARY PRESETTABLE COUNTER74HC164 8位移位寄存器74HC165 8位并行输入/串行输出寄存器74HC166 8位并行输入/串行输出移位寄存器 TI,PHI 74HC173 4位D型寄存器 TI74HC174 HEX D-TYPE FLIP-FLOP WITH RESET TI74HC175 四上升沿D型触发器 TI74HC190 十进制同步加/减计数器 TI74HC191 4位二进制同步加/减计数器 TI74HC192 BCD二进制同步加/减计数器 TI型号器件名称厂牌[数据表]74HC193 可预置4位二进制加/减计数器 TI74HC194 4位并入/串入-并出/串出移位寄存 TI74HC195 4位移位寄存器 TI74HC221 双单稳态触器 TI74HC237 3-8线译码器（带地址锁存） TI74HC238 3-8线译码器 TI74HC239 双2-4线译码器74HC240 八反相缓冲/线驱动/线接收器 TI74HC241 八缓冲/线驱动/线接收器 TI74HC243 四总线收发器 TI74HC244 八缓冲/线驱动/线接收器 TI,FSC74HC245 八双向总线发送/接发器 TI,FSC74HC251 8选1数据选择器74HC253 双4选1数据选择器74HC257 四2选1数据选择器74HC258 四2选1数据选择器74HC259 8位可寻址锁存器74HC266 QUADRUPLE 2-INPUT EXCLUSIVE-NOR74HC273 八D触发器74HC280 9位奇偶产生器/校验器 TI74HC283 4位二进制超位全加器74HC297 DIGITAL PHASE-LOCKED-LOOP74HC299 8位双向通用移位/存储寄存器型号器件名称厂牌[数据表]74HC354 带锁存三态8-1多路转换开关74HC365 六总线驱动器74HC366 六反相总线驱动器74HC367 六总线驱动器74HC368 六反相总线驱动器74HC373 六D型锁存器74HC374 六上升沿D型触发器74HC375 4-BIT BISTABLE LATCH74HC377 六上升沿D型触发器74HC378 6-BIT D-TYPE FLIP-FLOP74HC379 QUADRUPLE D-TYPE FLIP-FLOP74HC390 双十进制计数器74HC393 双4位二进制计数器74HC4002 高速CMOS双4输入端或非门74HC4015 高速CMOS双4位串入/并出移位寄存器74HC4016 高速CMOS四传输门74HC4017 高速CMOS十进制计数/分配器74HC4020 高速CMOS14级串行二进制计数/分频器74HC4024 高速CMOS7级二进制串行计数/分频器74HC4040 高速CMOS12级二进制串行计数/分频器74HC4046A 高速CMOS锁相环74HC4049 高速CMOS六反相缓冲/变换器74HC4050 高速CMOS六同相缓冲/变换器CD系列芯片功能CD4000 双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOLCD4002 双4输入端或非门NSCCD4006 18位串入/串出移位寄存器NSCCD4007 双互补对加反相器NSCCD4008 4位超前进位全加器NSCCD4009 六反相缓冲/变换器NSCCD4010 六同相缓冲/变换器NSCCD4011 四2输入端与非门HIT/TICD4012 双4输入端与非门NSCCD4013 双主-从D型触发器FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器NSCCD4015 双4位串入/并出移位寄存器TICD4016 四传输门FSC/TICD4017 十进制计数/分配器FSC/TI/MOTCD4018 可预制1/N计数器NSC/MOTCD4019 四与或选择器PHICD4020 14级串行二进制计数/分频器FSCCD4021 08位串入/并入-串出移位寄存器PHI/NSCCD4022 八进制计数/分配器NSC/MOTCD4023 三3输入端与非门NSC/MOT/TICD4024 7级二进制串行计数/分频器NSC/MOT/TICD4025 三3输入端或非门NSC/MOT/TICD4026 十进制计数/7段译码器NSC/MOT/TICD4027 双J-K触发器NSC/MOT/TICD4028 BCD码十进制译码器NSC/MOT/TICD4029 可预置可逆计数器NSC/MOT/TICD4030 四异或门NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器NSC/MOT/TICD4032 三串行加法器NSC/TICD4033 十进制计数/7段译码器NSC/TICD4034 8位通用总线寄存器NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038 三串行加法器NSC/TICD4040 12级二进制串行计数/分频器NSC/MOT/TICD4041 四同相/反相缓冲器NSC/MOT/TICD4042 四锁存D型触发器NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器NSC/MOT/TICD4048 4输入端可扩展多功能门NSC/HIT/TICD4049 六反相缓冲/变换器NSC/HIT/TICD4050 六同相缓冲/变换器NSC/MOT/TICD4051 八选一模拟开关NSC/MOT/TICD4052 双4选1模拟开关NSC/MOT/TICD4053 三组二路模拟开关NSC/MOT/TICD4054 液晶显示驱动器NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器NSC/HIT/TI CD4056 液晶显示驱动器NSC/HIT/TICD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器NSC/TI/MOT CD4063 四位数字比较器NSC/HIT/TICD4066 四传输门NSC/TI/MOTCD4067 16选1模拟开关NSC/TICD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4070 四异或门NSC/HIT/TICD4071 四2输入端或门NSC/TICD4072 双4输入端或门NSC/TICD4073 三3输入端与门NSC/TICD4075 三3输入端或门NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门HITCD4078 8输入端或非门/或门CD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器NSC/MOT/ST CD4094 8位移位存储总线寄存器NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器NSC/MOT/TICD4099 8位可寻址锁存器NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器NSC\TICD40107 双2输入端与非缓冲/驱动器HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动STCD40147 10-4线编码器NSC\MOTCD40160 可预置BCD加计数器NSC\MOTCD40161 可预置4位二进制加计数器NSC\MOTCD40162 BCD加法计数器NSC\MOTCD40163 4位二进制同步计数器NSC\MOTCD40174 六锁存D型触发器NSC\TI\MOTCD40175 四D型触发器NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TI CD40193 可预置4位二进制加/减计数器NSC\TICD40194 4位并入/串入-并出/串出移位寄存NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存NSC\MOT CD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器。

74LS系列芯片简介

74LS系列芯片简介74ls00 2输入四与非门74ls01 2输入四与非门 (oc)74ls02 2输入四或非门74ls03 2输入四与非门 (oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v) 74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc)74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v) 74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出) 74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出) 74ls39 2输入四或非缓冲器(集电极开路输出) 74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展) 74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展)74ls53 四路2-2-2-2输入与或非门(可扩展)74ls53 四路2-2-3-2输入与或非门(可扩展)74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端)74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟)74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端)74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端)74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端) 74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出) 74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步) 74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步) 74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出)74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出)74ls241 八缓冲器/线驱动器/线接收器(原码三态输出)74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器。

74LS174逻辑芯片中文资料

L
×
H=高电平 L=低电平 ×=任意
↑=从低电平过渡到高电平
QO=建立稳态输入条件之前的 Q 电平
输出
Q L H L QO
外引线排列图
说明：
本电路是单向正沿触发的六 D 触发器，有公用的时钟和公用的清零。在时
钟脉冲正跃变的沿上，满足建立时间的 D 输入信息可传至 Q 输出。时钟的触发产
生于特定的电压电平上，同脉冲的正跃变时间无直接关系。不管时钟输入的电平
输入高电平电压
输入低电平电压
输出高电平电流
输出低电平电流
时钟频率
时钟或清零脉冲宽度
建立时间
数据输入清除无效态
数据保持时间
工作环境温度
最小 4.75 2.0
0 20 20 25 5 -40
74Ⅱ 参数值
典型 5
最大 5.25 0.8 -400
8 30
85
电性能：（除特别说明外，均为全温度范围）
最小 4.5 2.0
2.7
VOL
输出低电平电压
Vcc=最小 VIL=最大 VIH=2V IOL=最大
II
输入电流 (最大输入电压时)
Vcc=最大
VI=7V
-1.5
0.5 0.1
IIH 输入高电平电流 Vcc=最大 VI=2.7V
IIL 输入低电平电流 Vcc=最大 VI=0.4V
IOS 输出短路电流 Vcc=最大 VO=0V -20
再接 4.5V 然后测量。
所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。
交流（开关）参数：Vcc=5.0V, TA=25℃
符号参数名称从（输入）到（输出）测试条件
fmax 最大时钟频率 CLK

74系列芯片简介

功能表
74175、74LS175、74F175、74ALS175、74S175、74HC175、74C175四D型触发器（带清除端）
功能表
74176可预置十进制计数器
功能表十进制（BCD）
二—五混合进制
74178、741794位并行存取移位寄存器
178、179功能表
74180、74 HC1809位奇偶数发生器/校验器
典型最高时钟频率：74195、74LS195A为39MHz，4S195为105MHz，74 HC195的典型工作频率为45MHz。
功能表
74196/74197、74LS196/197、74S196/197可预置十进制/二进制计数器
196可进行BCD进制、二—五进制计数，197为二进制计数。
功能表
741988位移位寄存器
功能表
74248/249、74LS248/249BCD—七段译码器/驱动器
有驱动灯缓冲器的有效高电平输出；有灯测试装置；前沿/后沿零熄灭；能调节灯光强度；248为有升压电阻，249为集电极开路输出，引脚图与74246相同。
功能表
74251、74LS251、74F251、74ALS251、74S251、74HC2518选1数据选择器/驱动器（三态）
功能表
74LS258A、74F258、74ALS258、74S258、74HC258四2选1数据选择器（三态、反相）
三态输出直接与系统总线接口，74LS258A吸收电流比74LS258大两倍。
功能表
74259、74LS259、74F259、74ALS259、74HC259 8位可寻址寄存器
功能表
8位并行输出存贮寄存器存贮时进行串并行转换；异步并行清除；有效高电平译码器；可扩展成n位应用；有四种不同的功能模式。

74LS系列芯片功能结构

74系列：：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS04 TTL 六反相器74LS05 TTL 集电极开路六反相器74LS06 TTL 集电极开路六反相高压驱动器74LS07 TTL 集电极开路六正相高压驱动器74LS08 TTL 2输入端四与门74LS09 TTL 集电极开路2输入端四与门74LS10 TTL 3输入端3与非门74LS107 TTL 带清除主从双J-K触发器74LS109 TTL 带预置清除正触发双J-K触发器74LS11 TTL 3输入端3与门74LS112 TTL 带预置清除负触发双J-K触发器74LS12 TTL 开路输出3输入端三与非门74LS121 TTL 单稳态多谐振荡器74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\输出移位寄存器74LS97 TTL 6位同步二进制乘法器在MISC库中PS:1。

74LS系列芯片简介

红色标记为实验室有的芯片74系列芯片的型号区别与功能略表2010-05-31 16:3974HC/LS/HCT/F系列芯片的区别：1、 LS是低功耗肖特基，HC 是高速COMS。

LS的速度比HC略快。

HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、 LS是TTL电平，HC是COMS 电平。

3、 LS输入开路为高电平，HC输入不允许开路， hc 一般都要求有上下拉电阻来确定输入端无效时的电平。

LS 却没有这个要求4、 LS输出下拉强上拉弱，HC上拉下拉相同。

5、工作电压不同，LS只能用5V，而HC一般为2V到6V；而HCT的工作电压一般为4.5V～5.5V。

6、电平不同。

LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、 CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。

74系列集成电路大致可分为6大类：.74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。

近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：.HC为COMS工作电平；.HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。

这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。

根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC 系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

74系列芯片种类及的命名含义

74系列芯片种类及的命名含义CD4000/74系列是逻辑IC中使用最多的。

74系列原来可以说是TTL的代名词，目前，由于CMOS型的74系列也有很多种类做出，在许多高速的逻辑系统中，几乎仅有可能使用CMOS的74系列设计。

表1 74系列的数字符IC的种类与区别TTL型IC编号VOH VIH VOL VIL 传递延迟功率消耗标准型74XX 2.4V 2.0V 0.4V 0.8V 9ns 10mW低功率型74LXX 2.4V 2.0V 0.3V 0.8V 33 ns 1 mW高速型74HXX 2.4V 2.0V 0.4V 0.8V 6 ns 23 mW萧特基型74SXX 2.7V 2.0V 0.5V 0.8V 3 ns 23 mW低功率萧特基型74LSXX 2.7V 2.0V 0.5V 0.8V 9.5 ns 2 mW高级萧特基型74ASXX 3.0V 2.0V 0.5V 0.8V 1.5 ns 8 mW高级低功率萧特基型74ALSXX 3.0V 2.0V 0.4V 0.8V 4 ns 1.2 mWCMOS型早期CMOS CD40XX CD45XX 0.01 mW第一个以CMOS设计而接脚与TTL兼容的CMOS 版本74Cxx 3.5V 0.1V 1.5V 7 ns 0.01 mW 与TTL引脚相容以高速CMOS做的IC 74HCxx 4.9V 3.5V 0.1V 1.5V 7 ns 0.01 mW 与TTL引脚相容高速CMOS 74HCTxx 4.9V 2.0V 0.1V 0.8V 8 ns 0.01 mW 与TTL引脚，电性能兼容高速CMOS,设计用來与74ALS竞争74ACxx 4.9V 3.5V 0.1V 1.5V 6 ns 0.01 mW 与TTL引脚，电性能不兼容高性能CMOS 74ACTxx 4.9V 3.5V 0.1V 1.5V 6 ns 0.01 mW 与TTL引脚不兼容，但电性能相同注：XX处一般为2~3位数的数字，各代表同一功能。

sn74 74

74LS属于TTL类型的集成电路，而74HC属于CMOS集成电路。

LS、HC 二者高电平低电平定义不同，HC高电平规定为0.7倍电源电压，低电平规定为0.3倍电源电压。

LS规定高电平为2.0V，低电平为0.8V。

带负载特性不同。

HC上拉下拉能力相同，LS 上拉弱而下拉强。

输入特性不同。

HC输入电阻很高，输入开路时电平不定。

LS输入内部有上拉，输入开路时为高电平。

（1）74LS系列是“低功耗肖特基TTL”，统称74LS系列。

其改进型为“先进低功耗肖特基TTL”，既74ALS系列，它的性能比74LS更好。

（2）74HC系列，它具有CMOS的低功耗和相当于74LS高速度的性能，属于一种高速低功耗产品。

（3）上述两者的工作频率都在30mHz以下，74ALS略高，可达50mHz。

（4）但它们的工作电压却大不相同：74LS系列为5V，74HC系列为2~6V。

（5）扇出能力：74LS系列为20，而74HC系列在直流时则高达1000以上，但在交流时很低，由工作频率决定74HC属于CMOS系列，输入阻抗高，输出电压高（4.9V为逻辑1），驱动能力差；74LS属于TTL系列，输出电压较低（3.5V为逻辑1），驱动能力较强；与单片机匹配，关系不大，但尽量用同一类型的芯片，即74HC 系列74系列芯片功能大全7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D驱动器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器SN74LSOOSN74LSOO 四2输入与非门SN74LSO2 四2输入与非门SN74LS04 六反相器SN74LS06 六反相缓冲器/驱动器SN74LS08 四2输入与非门SN74LS10 三3输入与非门SN74LS12 三3输入与非门SN74LS14 六反相器.斯密特触发SN74LS16 六反相缓冲器/触发器SN74LS20 双4输入与门SN74LS22 双4输入与门SN74LS26 四2输入与非门SN74LS28 四输入端或非缓冲器SN74LS32 四2输入或门SN74LS37 四输入端与非缓冲器SN74LS40 四输入端与非缓冲器SN74LS47 BCD－七段译码驱动器SN74LS49 BCD－七段译码驱动器SN74LS54 四输入与或非门SN74LS63 六电流读出接口门SN74LS74 双D触发器SN74LS76 双J－K触发器SN74LS83 双J－K触发器SN74LS86 四2输入异或门SN74LS90 4位十进制波动计数器SN74LS92 12分频计数器SN74LS96 5位移位寄存器SN74LS109 正沿触发双J－K触发器SN74LS113 双J－K负沿触发器SN74LS121 单稳态多谐振荡器SN74LS123 双稳态多谐振荡器SN74LS125 三态缓冲器SN74LS131 3－8线译码器SN74LS133 13输入与非门SN74LS137 地址锁存3－8线译码器SN74LS139 双2－4线译码－转换器SN74LS147 10－4线优先编码器SN74LS153 双4选1数据选择器SN74LS155 双2－4线多路分配器SN74LS157 四2选1数据选择器SN74LS160 同步BDC十进制计数器SN74LS162 同步BDC十进制计数器SN74LS164 8位串入并出移位寄存SN74LS166 8位移位寄存器SN74LS169 4位可逆同步计数器SN74LS172 16位多通道寄存器堆SN74LS174 6D型触发器SN74LS176 可预置十进制计数器SN74LS182 超前进位发生器SN74LS189 64位随机存储器SN74LS191 二进制同步可逆计数器SN74LS193 二进制可逆计数器SN74LS195 并行存取移位寄存器SN74LS197 可预置二进制计数器SN74LS238 3－8线译码/多路转换器SN74LS241 八缓冲/驱动/接收器SN74LS243 四总线收发器SN74LS245 八总线收发器SN74LS248 BCD－七段译码驱动器SN74LS251 三态8－1数据选择器SN74LS256 双四位选址锁存器SN74LS258 四2选1数据选择器SN74LS260 双5输入或非门SN74LS266 四2输入异或非门SN74LS275 七位树型乘法器SN74LS279 四R－S触发器SN74LS283 4位二进制全加器SN74LS293 4位二进制计数器SN74LS365 六缓冲器带公用启动器SN74LS367 六总线三态输出缓冲器SN74LS373 8D锁存器SN74LS375 4位双稳锁存器SN74LS386 四2输入异或门SN74LS393 双4位二进制计数器SN74LS574 8位D型触发器SN74LS684 8位数字比较器SN74LSO1 四2输入与非门SN74LS03 四2输入与非门SN74LS05 六反相器SN74LS07 六缓冲器/驱动器SN74LS09 四2输入与非门SN74LS11 三3输入与非门SN74LS13 三3输入与非门SN74LS15 三3输入与非门SN74LS17 六反相缓冲器/驱动器SN74LS21 双4输入与门SN74LS25 双4输入与门SN74LS27 三3输入与非门SN74LS30 八输入端与非门SN74LS33 四2输入或门SN74LS38 双2输入与非缓冲器SN74LS42 BCD－十进制译码器SN74LS48 BCD－七段译码驱动器SN74LS51 三3输入双与或非门SN74LS55 四4输入与或非门SN74LS73 双J－K触发器SN74LS75 4位双稳锁存器SN74LS78 双J－K触发器SN74LS85 4位幅度比较器SN74LS88 4位全加器SN74LS91 8位移位寄存器SN74LS93 二进制计数器SN74LS95 4位并入并出寄存器SN74LS107 双J－K触发器SN74LS112 双J－K负沿触发器SN74LS114 双J－K负沿触发器SN74LS122 单稳态多谐振荡器SN74LS124 双压控振荡器SN74LS126 四3态总线缓冲器SN74LS132 二输入与非触发器SN74LS136 四异或门SN74LS138 3－8线译码/转换器SN74LS145 BCD十进制译码/驱动器SN74LS148 8－3线优先编码器SN74LS151 8选1数据选择器SN74LS154 4－16线多路分配器SN74LS156 双2－4线多路分配器SN74LS158 四2选1数据选择器SN74LS161 4位二进制计数器SN74LS163 4位二进制计数器SN74LS165 8位移位寄存器SN74LS168 4位可逆同步计数器SN74LS170 4x4位寄存器堆SN74LS173 4D型寄存器SN74LS175 4D烯触发器SN74LS181 运算器/函数发生器SN74LS183 双进位保存全价器SN74LS190 同步BCD十进制计数器SN74LS192 BCD－同步可逆计数器SN74LS194 双向通用移位寄存器SN74LS196 可预置十进制计数器SN74LS221 双单稳态多谐振荡器SN74LS240 八缓冲/驱动/接收器SN74LS242 四总线收发器SN74LS244 八缓冲/驱动/接收器SN74LS247 BCD－七段译码驱动器SN74LS249 BCD－七段译码驱动器SN74LS253 双三态4－1数据选择器SN74LS257 四3态2－1数据选择器SN74LS259 8位可寻址锁存器SN74LS261 2x4位二进制乘发器SN74LS273 八进制D型触发器SN74LS276 四J－K触发器SN74LS280 9位奇偶数发生校检器SN74LS290 十进制计数器SN74LS295 4位双向通用移位寄存器SN74LS366 六缓冲器带公用启动器SN74LS368 六总线三态输出反相器SN74LS374 8D触发器SN74LS377 8位单输出D型触发器SN74LS390 双十进制计数器SN74LS573 8位三态输出D型锁存器SN74LS670 8位数字比较器SN74HC00 四2输入与非门SN74HC02 四2输入或非门SN74HC03 四2输入或非门SN74HC04 六反相器SN74HC05 六反相器SN74HC08 四2输入与门SN74HC10 三3输入与非门SN74HC11 三3输入与门SN74HC14 六反相器/斯密特触发器SN74HC20 双四输入与门SN74HC21 双四输入与非门SN74HC27 三3输入与非门SN74HC30 八输入端与非门SN74HC32 四2输入或门SN74HC42 BCD十进制译码器SN74HC73 双J－K触发器SN74HC74 双D型触发器SN74HC76 双J－K触发器SN74HC86 四2输入异或门SN74HC107 双J－K触发器SN74HC113 双J－K负沿触发器SN74HC123 双稳态多谐振荡器SN74HC125 三态缓冲器SN74HC126 四三态总线缓冲器SN74HC132 二输入与非缓冲器SN74HC137 二输入与非缓冲器SN74HC138 3－8线译码/解调器SN74HC139 双2－4线译码/解调器SN74HC148 8选1数据选择器SN74HC151 双4选1数据选择器SN74HC154 4－16线多路分配器SN74HC157 四2选1数据选择器SN74HC161 4位二进制计数器SN74HC163 4位二进制计数器SN74HC164 8位串入并出移位寄存器SN74HC165 8位移位寄存器SN74HC173 4D型触发器SN74HC174 6D触发器SN74HC175 4D型触发器SN74HC191 二进制同步可逆计数器SN74HC221 双单稳态多谐振荡器SN74HC238 3－8线译码器SN74HC240 八缓冲器SN74HC244 八总线3态输出缓冲器SN74HC245 八总线收发器SN74HC251 三态8－1数据选择器SN74HC259 8位可寻址锁存器SN74HC266 四2输入异或非门SN74HC273 8D型触发器SN74HC367 六缓冲器/总线驱动器SN74HC368 六缓冲器/总线驱动器SN74HC373 8D锁存器SN74HC374 8D触发器SN74HC393 双4位二进制计数器SN74HC541 8位三态输出缓冲器SN74HC573 8位三态输出D型锁存器SN74HC574 8D型触发器SN74HC595 8位移位寄存器/锁存器SN74HC4028 7级二进制串行加数器SN74HC4046 锁相环SN74HC4050 六同相缓冲器SN74HC4051 8选1模拟开关SN74HC4053 三2选1模拟开关SN74HC4060 14位计数/分频/振荡器SN74HC4066 四双相模拟开关SN74HC4078 3输入端三或门SN74HC4511 7段锁存/译码驱动器SN74HC4520 双二进制加法计数器74F00 高速四2输入与非门74F02 高速四2输入或非门74F04 高速六反相器74F08 高速四2输入与门74F10 高速三3输入与门74F14 高速六反相斯密特触发74F32 高速四2输入或门74F38 高速四2输入或门74F74 高速双D型触发器74F86 高速四2输入异或门74F139 高速双2－4线译码/驱动器74F151 高速双2－4线译码/驱动器74F153 高速双4选1数据选择器74F157 高速双4选1数据选择器74F161 高速6D型触发器74F174 高速6D型触发器74F175 高速4D型触发器74F244 高速八总线3态缓冲器74F245 高速八总线收发器74F373 高速8D锁存器SN74HCT04 六反相器常用74系列标准数字电路的中文名称资料器件代号器件名称74 74LS74HC00 四2输入端与非门√ √ √01 四2输入端与非门(OC) √√02 四2输入端或非门√ √ √03 四2输入端与非门(OC) √√04 六反相器√ √ √05 六反相器(OC) √ √06 六高压输出反相器(OC,30V) √ √07 六高压输出缓冲,驱动器(OC,30V) √ √ √08 四2输入端与门√ √ √09 四2输入端与门(OC) √ √√10 三3输入端与非门√ √ √11 三3输入端与门√ √12 三3输入端与非门(OC) √√ √13 双4输入端与非门√ √ √14 六反相器√ √ √15 三3输入端与门(OC) √ √16 六高压输出反相器(OC,15V) √17 六高压输出缓冲,驱动器(OC,15V) √20 双4输入端与非门√ √ √21 双4输入端与门√ √ √22 双4输入端与非门(OC) √√25 双4输入端或非门(有选通端) √ √ √26 四2输入端高压输出与非缓冲器√ √ √27 三3输入端或非门√ √ √28 四2输入端或非缓冲器√ √ √30 8输入端与非门√ √ √32 四2输入端或门√ √ √33 四2输入端或非缓冲器(OC) √ √37 四2输入端与非缓冲器√ √38 四2输入端与非缓冲器(OC) √ √40 双4输入端与非缓冲器√ √ √42 4线-10线译码器(BCD输入) √ √43 4线-10线译码器(余3码输入) √44 4线-10线译码器(余3葛莱码输入) √48 4线-7段译码器√49 4线-7段译码器√50 双2路2-2输入与或非门√ √ √51 2路3-3输入,2路2-2输入与或非门√ √ √52 4路2-3-2-2输入与或门√53 4路2-2-2-2输入与或非门√54 4路2-3-3-2输入与或非门√ √55 2路4-4输入与或非门√60 双4输入与扩展器√ √61 三3输入与扩展器√62 4路2-3-3-2输入与或扩展器√64 4路4-2-3-2输入与或非门√65 4路4-2-3-2输入与或非门(OC) √70 与门输入J-K触发器√71 与或门输入J-K触发器√72 与门输入J-K触发器√74 双上升沿D型触发器√ √78 双D型触发器√ √85 四位数值比较器√86 四2输入端异或门√ √ √87 4位二进制原码/反码√95 4位移位寄存器√101 与或门输入J-K触发器√102 与门输入J-K触发器√107 双主-从J-K触发器√108 双主-从J-K触发器√109 双主-从J-K触发器√110 与门输入J-K触发器√111 双主-从J-K触发器√ √112 双下降沿J-K触发器√113 双下降沿J-K触发器√114 双下降沿J-K触发器√116 双4位锁存器√120 双脉冲同步驱动器√121 单稳态触发器√ √ √122 可重触发单稳态触发器√ √ √123 可重触发双稳态触发器√ √ √125 四总线缓冲器√ √ √126 四总线缓冲器√ √ √128 四2输入端或非线驱动器√ √ √132 四2输入端与非门√ √ √。

74系列芯片功能大全解析

74系列芯片功能大全解析1.74LS00-四个二输入与门：该芯片包含了四个二输入与门，每个门具有两个输入引脚和一个输出引脚。

当所有输入引脚同时为高电平时，输出引脚才会输出高电平。

2.74LS04-六个反相器：该芯片包含了六个反相器，也称为非门。

所有输入引脚和输出引脚均为高电平或低电平之间的互补。

3.74LS08-四个二输入与非门：该芯片包含了四个二输入与非门。

与与门不同的是，当所有输入引脚同时为高电平时，输出引脚输出低电平。

4.74LS32-四个二输入或门：该芯片包含了四个二输入或门。

当任意一个或多个输入引脚为高电平时，输出引脚会输出高电平。

5.74LS86-四个二输入异或门：该芯片包含了四个二输入异或门。

当任意一个输入引脚为高电平时，输出引脚输出高电平。

当所有输入引脚均为低电平或均为高电平时，输出引脚输出低电平。

6.74LS74-双D触发器：该芯片包含了两个D触发器。

D触发器是最常见的触发器类型之一，具有时钟信号、输入信号和输出信号三个引脚。

7.74LS138-三到八译码器：该芯片可以将三个二进制输入信号转换为八个输出信号，用于选择特定的输出。

8.74LS151-八输入数据选择器：该芯片可以选择八个输入信号中的一个进行输出。

9.74LS161-二进制计数器：该芯片可以实现二进制计数功能，根据时钟信号和控制信号的输入，将输出信号从0000（0）到1111（15）递增。

10.74LS245-八位双向总线收发器：该芯片可以实现八位数据的双向传输，可用于数据总线的驱动和接收。

这只是74系列芯片中的一小部分常用功能，还有很多其他功能的芯片，如时钟发生器、计时器、多路复用器等。

这些芯片广泛应用于数字电子系统的设计和实现中，可以帮助实现各种数字逻辑功能，提高电路的灵活性和可扩展性。

74ls74原理

74ls74原理74LS74原理。

74LS74是一款集成电路，属于74系列逻辑芯片，它是一种双D触发器，内部包含两个独立的D触发器。

在数字电子电路中，触发器是一种用于存储和传输数据的元件，它可以在时钟信号的作用下，按照特定的规则改变输出状态。

而74LS74作为一种常用的数字逻辑芯片，广泛应用于各种数字电路中。

首先，我们来看一下74LS74的引脚功能。

74LS74一共有14个引脚，其中包括两个D输入端（分别为1D和2D）、两个时钟输入端（分别为1CLK和2CLK）、两个清零输入端（分别为1CLR和2CLR）、两个置位输入端（分别为1PR和2PR）、两个输出端（分别为1Q和2Q）、两个输出使能端（分别为1G和2G）以及一个共用的地端和电源端。

通过这些引脚，我们可以将74LS74与其他元器件连接起来，构建出各种不同的数字逻辑电路。

接下来，我们来了解一下74LS74的工作原理。

当时钟信号到来时，根据D输入端的电平状态，74LS74会根据特定的规则改变输出状态。

具体来说，当时钟信号上升沿到来时，如果D输入端为高电平，则输出端Q会被置为高电平；如果D输入端为低电平，则输出端Q会被置为低电平。

而当时钟信号下降沿到来时，输出端Q的状态将会被保持不变。

通过这样的工作原理，我们可以利用74LS74来实现各种数字逻辑功能，比如寄存器、计数器、触发器等。

此外，74LS74还具有清零和置位的功能。

当清零端接收到低电平信号时，输出端Q会被强制置为低电平；当置位端接收到低电平信号时，输出端Q会被强制置为高电平。

这两个功能可以使我们在特定情况下对74LS74进行初始化操作，确保其处于我们需要的状态。

总的来说，74LS74作为一种双D触发器，具有简单的引脚功能和清晰的工作原理，可以方便地用于各种数字逻辑电路中。

它的性能稳定可靠，被广泛应用于计算机、通信、工业控制等领域。

通过对74LS74的深入了解，我们可以更好地利用它来设计和实现各种数字电路，从而满足不同应用场景的需求。

74系列芯片

74系列芯片74系列芯片是一种常用的逻辑集成电路系列，由美国德州仪器（TI）公司开发。

该系列芯片由几十种不同功能的逻辑门、触发器、计数器和其他数字逻辑元件组成。

这系列芯片广泛用于数字电子系统中，如计算机、通信设备、工业自动化设备、家电等。

首先，74系列芯片有很多种不同的型号，如74LS、74HC、74HCT、74ACT、74ABT等，每种型号具有不同的特性和工作电压范围。

其中，74LS系列芯片在5V供电电压下工作，属于低功耗系列。

74HC、74HCT系列芯片在静态功耗上比74LS系列芯片低，而且能直接接收CMOS电平输入。

74ACT、74ABT系列芯片在高速操作和输入电压范围上有所改进，能适应更广泛的应用场景。

其次，74系列芯片常用的逻辑门有与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。

逻辑门可以接受多个输入信号，并根据预定的逻辑函数输出相应的结果。

逻辑门的输入和输出采用三态（高电平、低电平、高阻态）逻辑输出，可以方便地与其他逻辑门串联或者并联。

另外，74系列芯片还包含了各种触发器和计数器。

触发器是一种能够存储和延迟输入信号的逻辑元件，常见的触发器有RS、D、JK和T触发器。

计数器是一种能够进行数字计数的逻辑元件，常见的计数器有二进制和BCD计数器。

这些触发器和计数器在数字电路中起到了重要的作用，可以用于存储数据、控制时序和实现状态机等功能。

此外，74系列芯片还具有一些其他的功能和特性。

例如，74LS系列芯片在输出端具有较低的输出电平，能够提供更好的驱动能力。

74HC系列芯片具有广泛的工作温度范围，可以应对各种环境条件。

74ABT系列芯片具有较高的驱动能力和较快的传输速度，适用于需求高速操作的应用场景。

总之，74系列芯片作为一种常用的逻辑集成电路系列，具有丰富的功能和特性，广泛应用于数字电子系统中。

它们能够实现逻辑运算、数据存储和时序控制等功能，为数字电路的设计和开发提供了丰富的选择。

74LS174芯片使用说明书

CR
1D～6D 1Q～6Q
极限值电源电压输入电压 54/74174，54/74S174 54/74LS174 工作环境温度 54××× 74××× 储存温度
7V 5.5V 7V -55～125℃ 0～70℃ -65℃～150℃
功能表
H――高电平 L――低电平低到高跳变 Q0――规定的稳态输入条件建立前 Q 的电平
三毛电子世界
X――任意
Z――高阻

推荐工作条件:
54/74174 最小电源电压VCC 54 74 输入高电平电压ViH 输入低电平电压 ViL 输出高电平电流IOH 输出低电平电流IOL 时钟频率 fcp 脉冲宽度TW CP 54 74 0 20 20 54 74 4.5 4.75 2 0.8 0.8 -800 16 16 25 0 7 10 额定 5 5 最大 5.5 5.25 最小 4.5 4.75 2 0.8 0.8 -1000 20 20 75 0 25 20 54/74S174 额定 5 5 最大 5.5 5.25 最小 4.5 4.75 2 0.7 0.8 -400 4 8 30 MHz ns ns 54/74LS174 额定 5 5 最大 5.5 5.25 V V V 单位
VIK输入嵌位电压 VOH输出高电平电压 VOL输出低电平电压 II 最大输入电压时输入电流 IIH输入高电平电流

Vcc=最小
[1]: 测试条件中的“最小”和“最大”用推荐工作条件中的相应值。
动态特性(TA=25℃)
参数[2] 测试条件 ‘174 最小 fmax tPLH tPHL tPHL Vcc =5V,CL=15Pf,RL=400 25 30 35 35 最大 ‘S174 最小 75 12 17 22 最大 ‘LS174 最小 30 30 30 35 最大 MHz ns ns ns 单位

74、74HC、74LS系列芯片资料

74、74HC、74LS系列芯片资料系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

74LSxx的使用说明如果找不到的话，可参阅74xx或74HCxx的使用说明。

有些资料里包含了几种芯片，如74HC161资料里包含了74HC160、74HC161、74HC162、74HC163四种芯片的资料。

找不到某种芯片的资料时，可试着查看一下临近型号的芯片资料。

7400 QUAD 2-INPUT NAND GATES与非门7401 QUAD 2-INPUT NAND GATES OC与非门7402 QUAD 2-INPUT NOR GA TES或非门7403 QUAD 2-INPUT NAND GATES与非门7404 HEX INVERTING GA TES反向器7406 HEX INVERTING GA TES HV高输出反向器7408 QUAD 2-INPUT AND GA TE与门7409 QUAD 2-INPUT AND GA TES OC与门7410 TRIPLE 3-INPUT NAND GATES与非门7411 TRIPLE 3-INPUT AND GA TES与门74121 ONE-SHOT WITH CLEAR单稳态74132 SCHMITT TRIGGER NAND GATES 触发器与非门7414 SCHMITT TRIGGER INVERTERS触发器反向器74153 4-LINE TO 1 LINE SELECTOR四选一74155 2-LINE TO 4-LINE DECODER译码器74180 PARITY GENERATOR/CHECKER奇偶发生检验74191 4-BIT BINARY COUNTER UP/DOWN计数器7420 DUAL 4-INPUT NAND GA TES双四输入与非门7426 QUAD 2-INPUT NAND GATES与非门7427 TRIPLE 3-INPUT NOR GA TES三输入或非门7430 8-INPUT NAND GATES八输入端与非门7432 QUAD 2-INPUT OR GA TES二输入或门7438 2-INPUT NAND GATE BUFFER与非门缓冲器7445 BCD-DECIMAL DECODER/DRIVER BCD译码驱动器7474 D-TYPE FLIP-FLOP D型触发器7475 QUAD LATCHES双锁存器7476 J-K FLIP-FLOP J-K触发器7485 4-BIT MAGNITUDE COMPARATOR四位比较器7486 2-INPUT EXCLUSIVE OR GATES双端异或门74HC00 QUAD 2-INPUT NAND GATES双输入与非门74HC02 QUAD 2-INPUT NOR GATES双输入或非门74HC03 2-INPUT OPEN-DRAIN NAND GATES与非门74HC04 HEX INVERTERS六路反向器74HC05 HEX INVERTERS OPEN DRAIN六路反向器74HC08 2-INPUT AND GA TES双输入与门74HC107 J-K FLIP-FLOP WITH CLEAR J-K触发器74HC109A J-K FLIP-FLOP W/PRESET J-K触发器74HC11 TRIPLE 3-INPUT AND GATES三输入与门74HC112 DUAL J-K FLIP-FLOP双J-K触发器74HC113 DUAL J-K FLIP-FLOP PRESET双JK触发器74HC123A RETRIGGERABLE MONOSTAB可重触发单稳74HC125 TRI-STATE QUAD BUFFERS四个三态门74HC126 TRI-STATE QUAD BUFFERS六三态门74HC132 2-INPUT TRIGGER NAND 施密特触发与非门74HC133 13-INPUT NAND GATES十三输入与非门74HC137 3-TO-8 DECODERS W/LATCHES 3-8线译码器74HC138 3-8 LINE DECODER3线至8线译码器74HC139 2-4 LINE DECODER2线至4线译码器74HC14 TRIGGERED HEX INVERTER六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74HC151 8-CHANNEL DIGITAL MUX8通道多路器74HC153 DUAL 4-INPUT MUX双四输入多路器74HC154 4-16 LINE DECODER4线至16线译码器74HC155 2-4 LINE DECODER2线至4线译码器74HC157 QUAD 2-INPUT MUX四个双端多路器74HC161 BINARY COUNTER二进制计数器74HC163 DECADE COUNTERS十进制计数器74HC164 SERIAL-PARALLEL SHIFT REG串入并出74HC165 PARALLEL-SERIAL SHIFT REG并入串出74HC166 SERIAL-PARALLEL SHIFT REG串入并出74HC173 TRI-STATE D FLIP-FLOP三态D触发器74HC174 HEX D FLIP-FLOP W/CLEAR六D触发器74HC175 HEX D FLIP-FLOP W/CLEAR六D触发器74HC181 ARITHMETIC LOGIC UNIT算术逻辑单元74HC182 LOOK AHEAD CARRYGENERATR进位发生器74HC190 BINARY UP/DN COUNTER 二进制加减计数器74HC191 DECADE UP/DN COUNTER 十进制加减计数器74HC192 DECADE UP/DN COUNTER 十进制加减计数器74HC193 BINARY UP/DN COUNTER 二进制加减计数器74HC194 4BIT BI-DIR SHIFT4位双向移位寄存器74HC195 4BIT PARALLEL SHIFT 4位并行移位寄存器74HC20 QUAD 4-INPUT NAND GATE四个四入与非门74HC221A NON-RETRIG MONOSTAB不可重触发单稳74HC237 3-8 LINE DECODER 地址锁3线至8线译码器74HC242/243 TRI-STAT TRANSCEIVER三态收发器74HC244 OCTAL 3-STATE BUFFER八个三态缓冲门74HC245 OCTAL 3-STATE TRANSCEIVER三态收发器74HC251 8-CH 3-STA TE MUX8路3态多路器74HC253 DUAL 4-CH 3-STATE MUX4路3态多路器74HC257 QUAD 2-CH 3-STATE MUX4路3态多路器74HC258 2-CH 3-STA TE MUX2路3态多路器74HC259 3-8 LINE DECODER8位地址锁存译码器74HC266A 2-INPUT EXCLUSIVE NOR GA TE异或非74HC27 TRIPLE 3-INPUT NOR GATE三个3输入或非门74HC273 OCTAL D FLIP-FLOP CLEAR8路D触发器74HC280 9BIT ODD/EVEN GENERATOR奇偶发生器74HC283 4BIT BINARY ADDER CARRY四位加法器74HC299 3-STATE UNIVERSAL SHIFT三态移位寄存74HC30 8-INPUT NAND GATE8输入端与非门74HC32 QUAD 2-INPUT OR GA TE四个双端或门74HC34 NON-INVERTER非反向器74HC354 8-CH 3-STA TE MUX8路3态多路器74HC356 8-CH 3-STA TE MUX8路3态多路器74HC365 HEX 3-STATE BUFFER六个三态缓冲门74HC366 3-STATE BUFFER INVERTER缓冲反向器74HC367 3-STATE BUFFER INVERTER缓冲反向器74HC368 3-STATE BUFFER INVERTER缓冲反向器74HC373 3-STATE OCTAL D LATCHES 三态D型锁存器74HC374 3-STATE OCTAL D FLIPFLOP三态D触发器74HC3934-BIT BINARY COUNTER 4位二进制计数器74HC4016 QUAD ANALOG SWITCH四路模拟量开关74HC4020 14-Stage Binary Counter 14输出计数器74HC4017 Decade Counter/Divider with 10 Decoded Outputs 十进制计数器带10个译码输出端74HC4040 12 Stage Binary Counter12出计数器74HC4046 PHASE LOCK LOOP相位监测输出器74HC4049 LEVEL DOWN CONVERTER电平变低器74HC4050 LEVEL DOWN CONVERTER电平变低器74HC4051 8-CH ANALOG MUX8通道多路器74HC4052 4-CH ANALOG MUX4通道多路器74HC4053 2-CH ANALOG MUX2通道多路器74HC4060 14-STAGE BINARY COUNTER14阶BIN计数74HC4066 QUAD ANALOG MUX四通道多路器74HC4075 TRIPLE 3-INPUT OR GATE3输入或门74HC42 BCD TO DECIMAL BCD转十进制译码器74HC423A RETRIGGERABLE MONOSTAB可重触发单稳74HC4511 BCD-7 SEG DRIVER/DECODER7段译码器74HC4514 4-16 LINE DECODER4至16线译码器74HC4538A RETRIGGERAB MONOSTAB可重触发单稳74HC4543 LCD BCD-7 SEG LCD用的BCD-7段译码驱动74HC51 AND OR GATE INVERTER与或非门74HC521 8BIT MAGNITUDE COMPARATOR判决定路74HC533 3-STATE D LATCH三态D锁存器74HC534 3-STATE D FLIP-FLOP三态D型触发器74HC540 3-STATE BUFFER三态缓冲器74HC541 3-STATE BUFFER INVERTER三态缓冲反向器74HC58 DUAL AND OR GATE与或门74HC589 3STATE 8BIT SHIFT 8位移位寄存三态输出74HC594 8BIT SHIFT REG8位移位寄存器74HC595 8BIT SHIFT REG8位移位寄存器出锁存74HC597 8BIT SHIFT REG8位移位寄存器入锁存74HC620 3-STATE TRANSCEIVER反向3态收发器74HC623 3-STATE TRANSCEIVER八路三态收发器74HC640 3-STATE TRANSCEIVER反向3态收发器74HC643 3-STATE TRANSCEIVER八路三态收发器74HC646 NON-INVERT BUS TRANSCEIVER 总线收发器74HC648 INVERT BUS TRANCIVER反向总线收发器74HC688 8BIT MAGNITUDE COMPARATOR 8位判决电路74HC7266 2-INPUT EXCLUSIVE NOR GATE异或非门74HC73 DUAL J-K FLIP-FLOP W/CLEAR双JK触发器74HC74A PRESET/CLEAR D FLIP-FLOP双D触发器74HC75 4BIT BISTABLE LATCH4位双稳锁存器74HC76 PRESET/CLEAR JK FLIP-FLOP双JK触发器74HC85 4BIT MAGNITUDE COMPARATOR4位判决电路74HC86 2INPUT EXCLUSIVE OR GATE2输入异或门74HC942 BAUD MODEM300BPS低速调制解调器74HC943 300 BAUD MODEM300BPS低速调制解调器74LS00 QUAD 2-INPUT NAND GATES与非门74LS02 QUAD 2-INPUT NOR GATES或非门74LS03 QUAD 2-INPUT NAND GATES与非门74LS04 HEX INVERTING GATES反向器74LS05 HEX INVERTERS OPEN DRAIN六路反向器74LS08 QUAD 2-INPUT AND GATE与门74LS09 QUAD 2-INPUT AND GATES OC与门74LS10 TRIPLE 3-INPUT NAND GATES与非门74LS109 QUAD 2-INPUT AND GATES OC与门74LS11 TRIPLE 3-INPUT AND GATES与门74LS112 DUAL J-K FLIP-FLOP双J-K触发器74LS113 DUAL J-K FLIP-FLOP PRESET双JK触发器74LS114 NEGATIVE J-K FLIP-FLOP负沿J-K触发器74LS122 Retriggerable Monostab可重触发单稳74LS123 Retriggerable Monostable 可重触发单稳74LS125 TRI-STATE QUAD BUFFERS四个三态门74LS13 QUAL 4-in NAND TRIGGER 4输入与非触发器74LS160 BCD DECADE 4BIT BIN COUNTERS计数器74LS136 QUADRUPLE 2-INPUT XOR GATE异或门74LS138 3-8 LINE DECODER3线至8线译码器74LS139 2-4 LINE DECODER2线至4线译码器74LS14 TRIGGERED HEX INVERTER六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER 8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74LS151 8-CHANNEL DIGITAL MUX8通道多路器74LS153 DUAL 4-INPUT MUX双四输入多路器74LS155 2-4 LINE DECODER2线至4线译码器74LS156 2-4 LINE DECODER/DEMUX2-4译码器74LS157 QUAD 2-INPUT MUX四个双端多路器74LS158 2-1 LINE MUX2-1线多路器74LS160A BINARY COUNTER二进制计数器74LS161A BINARY COUNTER二进制计数器74LS162A BINARY COUNTER二进制计数器74LS163A DECADE COUNTERS十进制计数器74LS164 SERIAL-PARALLEL SHIFT REG串入并出74LS168 BI-DIRECT BCD TO DECADE双向计数器74LS169 4BIT UP/DN BIN COUNTER 四位加减计数器74LS173 TRI-STATE D FLIP-FLOP三态D触发器74LS174 HEX D FLIP-FLOP W/CLEAR六D触发器74LS175 HEX D FLIP-FLOP W/CLEAR六D触发器74LS190 BINARY UP/DN COUNTER 二进制加减计数器74LS191 DECADE UP/DN COUNTER 十进制加减计数器74LS192 DECADE UP/DN COUNTER 十进制加减计数器74LS193 BINARY UP/DN COUNTER 二进制加减计数器74LS194A 4BIT BI-DIR SHIFT4位双向移位寄存器74LS195A 4BIT PARALLEL SHIFT4位并行移位寄存器74LS20 QUAD 4-INPUT NAND GATE四个四入与非门74LS21 4-INPUT AND GATE四输入端与门74LS240 OCTAL 3-STATE BUFFER八个三态缓冲门74LS244 OCTAL 3-STATE BUFFER八个三态缓冲门74LS245 OCTAL 3-STATE TRANSCEIVER三态收发器74LS253 DUAL 4-CH 3-STATE MUX4路3态多路器74LS256 4BIT ADDRESS LATCH四位可锁存锁存器74LS257 QUAD 2-CH 3-STATE MUX4路3态多路器74LS258 2-CH 3-STATE MUX2路3态多路器74LS27 TRIPLE 3-INPUT NOR GATES三输入或非门74LS279 QUAD R-S LATCHES四个RS非锁存器74LS28 QUAD 2-INPUT NOR BUFFER 四双端或非缓冲74LS283 4BIT BINARY ADDER CARRY四位加法器74LS30 8-INPUT NAND GATES八输入端与非门74LS32 QUAD 2-INPUT OR GATES二输入或门74LS352 4-1 LINE SELECTOR/MUX 4-1线选择多路器74LS365 HEX 3-STATE BUFFER六个三态缓冲门74LS367 3-STATE BUFFER INVERTER缓冲反向器74LS368A 3-STATE BUFFER INVERTER缓冲反向器74LS373 OCT LATCH W/3-STATE OUT三态输出锁存器74LS76 Dual JK Flip-Flop w/set2个JK触发器74LS379 QUAD PARALLEL REG四个并行寄存器74LS38 2-INPUT NAND GATE BUFFER与非门缓冲器74LS390 DUAL DECADE COUNTER2个10进制计数器74LS393 DUAL BINARY COUNTER2个2进制计数器74LS42 BCD TO DECIMAL BCD转十进制译码器74LS48 BCD-7 SEG BCD-7段译码器74LS49 BCD-7 SEG BCD-7段译码器74LS51 AND OR GATE INVERTER与或非门74LS540 OCT Buffer/Line Driver8路缓冲驱动器74LS541 OCT Buffer/LineDriver8路缓冲驱动器74LS74 D-TYPE FLIP-FLOP D型触发器74LS682 8BIT MAGNITUDE COMPARATOR8路比较器74LS684 8BIT MAGNITUDE COMPARATOR8路比较器74LS75 QUAD LATCHES双锁存器74LS83A 4BIT BINARY ADDER CARRY四位加法器74LS85 4BIT MAGNITUDE COMPARAT4位判决电路74LS86 2INPUT EXCLUSIVE OR GATE2输入异或门74LS90 DECADE/BINARY COUNTER十/二进制计数器74LS95B 4BIT RIGHT/LEFT SHIFT 4位左右移位寄存74LS688 8BIT MAGNITUDE COMPARAT8位判决电路74LS136 2-INPUT XOR GATE2输入异或门74LS651 BUS TRANSCEIVERS总线收发器74LS653 BUS TRANSCEIVERS总线收发器74LS670 3-STATE 4-BY-4 REG3态4-4寄存器74LS73A DUAL J-K FLIP-FLOP W/CLEAR 双JK触发器。
